CITROEN BERLINGO ELECTRIC 2017 Manual do condutor (in Portuguese)

01-15 Impresso na UE
Portugais

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0680
Portugais

MANUAL DE INSTRUÇÕES -
COMPLEMENTO

1

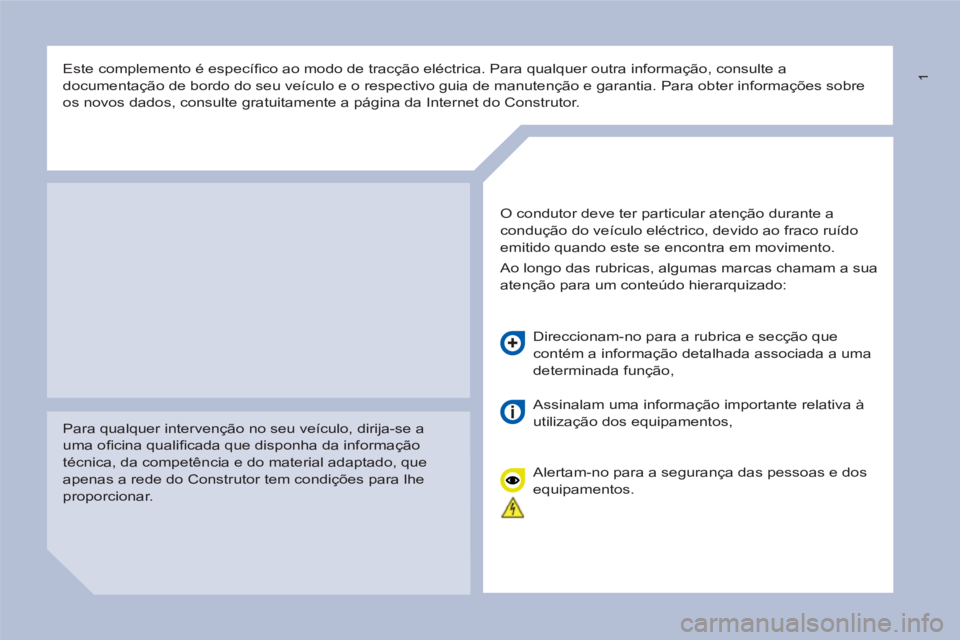

Este complemento é específi co ao modo de tracção eléctrica. Para qualquer outra informação, consulte a
documentação de bordo do seu veículo e o respectivo guia de manutenção e garantia. Para obter informações sobre
os novos dados, consulte gratuitamente a página da Internet do Construtor.

Para qualquer intervenção no seu veículo, dirija-se a
uma ofi cina qualifi cada que disponha da informação
técnica, da competência e do material adaptado, que
apenas a rede do Construtor tem condições para lhe
proporcionar.
O condutor deve ter particular atenção durante a
condução do veículo eléctrico, devido ao fraco ruído
emitido quando este se encontra em movimento.
Ao longo das rubricas, algumas marcas chamam a sua
atenção para um conteúdo hierarquizado:
Direccionam-no para a rubrica e secção que
contém a informação detalhada associada a uma
determinada função,
Assinalam uma informação importante relativa à
utilização dos equipamentos,
Alertam-no para a segurança das pessoas e dos
equipamentos.

2

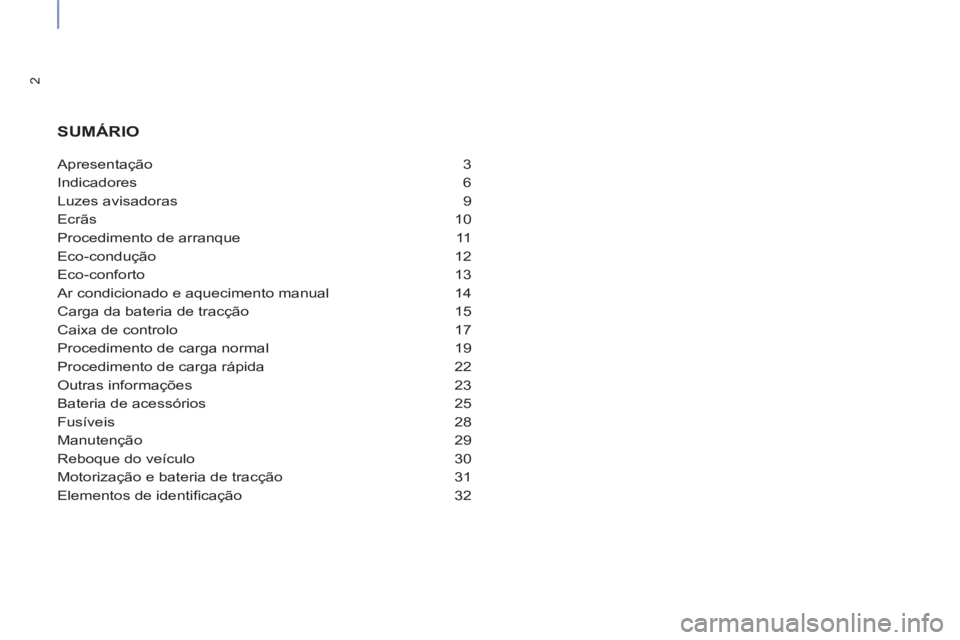

Apresentação 3
Indicadores 6
Luzes avisadoras 9
Ecrãs 10
Procedimento de arranque 11
Eco-condução 12
Eco-conforto 13
Ar condicionado e aquecimento manual 14
Carga da bateria de tracção 15
Caixa de controlo 17
Procedimento de carga normal 19
Procedimento de carga rápida 22
Outras informações 23
Bateria de acessórios 25
Fusíveis 28
Manutenção 29
Reboque do veículo 30
Motorização e bateria de tracção 31
Elementos de identifi cação 32

SUMÁRIO

3
APRESENTAÇÃO

APRESENTAÇÃO

Circuito eléctrico

Carga normal
p.19 Carga rápida
p.22
Circuito eléctrico de 300 Volts
p.23 Bateria de acessórios de 12 Volts
p.25 Bateria de tracção
p.23

4

Posto de condução

Quadro de bordo
p.5 Selector de velocidades
p.11
Ecrãs
p.10

5

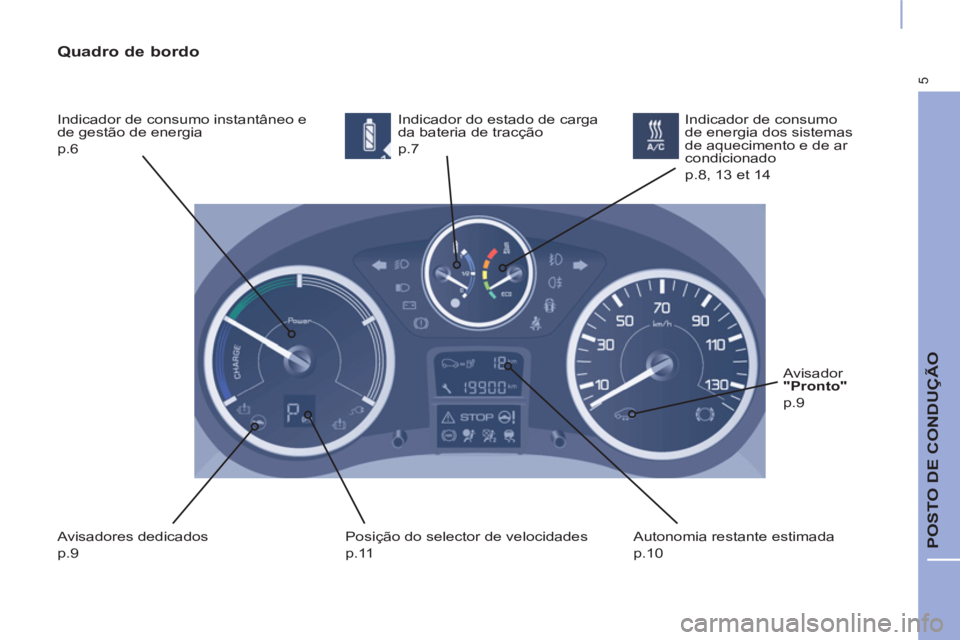

POSTO DE CONDUÇÃO


Quadro de bordo

Indicador de consumo instantâneo e
de gestão de energia
p.6 Indicador do estado de carga
da bateria de tracção
p.7
Avisadores dedicados
p.9 Posição do selector de velocidades
p.11 Autonomia restante estimada
p.10 Indicador de consumo
de energia dos sistemas
de aquecimento e de ar
condicionado
p.8, 13 et 14
Avisador
"Pronto"

p.9

6

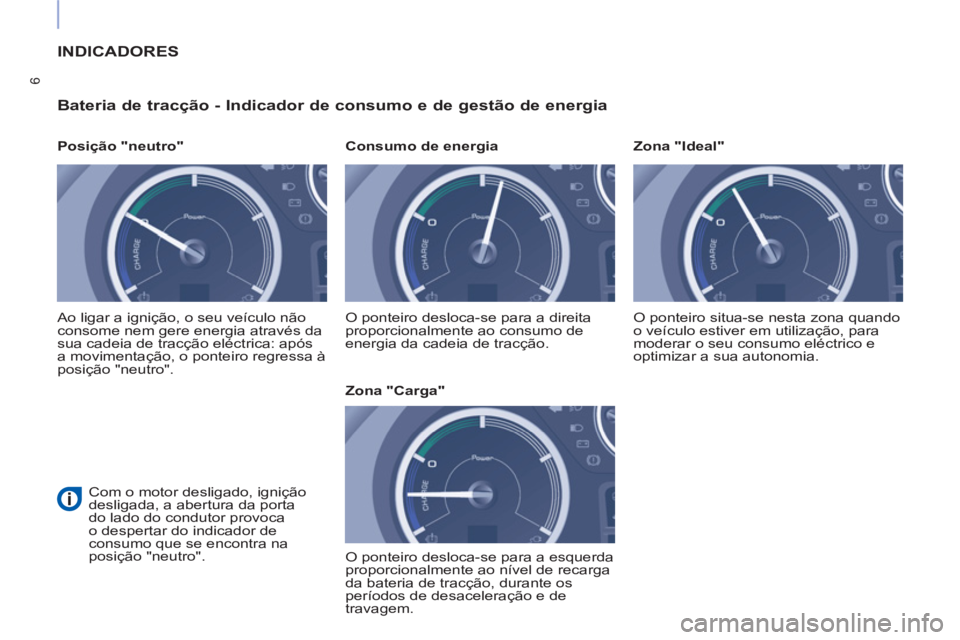

INDICADORES

Bateria de tracção - Indicador de consumo e de gestão de energia



Posição "neutro"
Ao ligar a ignição, o seu veículo não
consome nem gere energia através da
sua cadeia de tracção eléctrica: após
a movimentação, o ponteiro regressa à
posição "neutro".

Com o motor desligado, ignição
desligada, a abertura da porta
do lado do condutor provoca
o despertar do indicador de
consumo que se encontra na
posição "neutro". O ponteiro desloca-se para a direita
proporcionalmente ao consumo de
energia da cadeia de tracção.

Consumo de energia
O ponteiro desloca-se para a esquerda
proporcionalmente ao nível de recarga
da bateria de tracção, durante os
períodos de desaceleração e de
travagem.

Zona "Carga" O ponteiro situa-se nesta zona quando
o veículo estiver em utilização, para
moderar o seu consumo eléctrico e
optimizar a sua autonomia.


Zona "Ideal"
