CITROEN BERLINGO ELECTRIC 2017 Návod na použitie (in Slovak)

79
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015
VÝBAVA VPREDU
1.

Spodná príručná skrinka
Môže byť s krytom alebo bez krytu.
Horný odkladací priestor
Nachádza sa na prístrojovej doske, za
volantom.
Je vybavený drážkou, uľahčujúcou
nadvihnutie krytu a následne jeho
otvorenie. Pohyb doprevádzajte rukou
až po úplné otvorenie krytu.
Pri zatváraní krytu taktiež
doprevádzajte pohyb rukou a na záver
mierne zatlačte na jeho strednú časť.
a

kákoľvek tekutina, ktorá by sa
mohla vyliať, predstavuje riziko vzniku
elektrického skratu a teda možného
požiaru.
3. Bočný odkladací priestor
4. Háčik pre zavesenie tašky
Používajte ho na zavesenie nie príliš
tvrdých a ťažkých tašiek.
2. Odkladací priestor a držiak na
fľašu (1,5 L)
ERGON

80
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015
Odkladací priestor v hornej
časti kabíny
Nachádza sa nad slnečnou clonou
a umožňuje odloženie rôznych
predmetov (sveter, spisy, rukavice ...).
Otvory, zakryté slnečnými clonami,
umožňujú pohľad a prístup k
predmetom nachádzajúcim sa v tomto
odkladacom priestore.
Maximálne povolené zaťaženie tohto
odkladacieho priestoru je 5 kg.
Neukladajte do tohoto priestoru
predmety, ktoré by mohli predstavovať
riziko pre cestujúcich.
Stredná odkladacia konzola
táto konzola poskytuje doplnkový
odkladací priestor: je snímateľ ná
a pripevňuje sa na sokel, ktorého
súčasťou sú, okrem iného, dva držiaky
pohárov, umiestnené na zadnej časti.
Dbajte na to, aby boli predmety (fľaška,
plechovka...) umiestnené v držiaku
pohárov správne uchytené a nevzniklo
tak riziko ich pádu počas jazdy.
a

kákoľvek tekutina, ktorá by sa mohla
rozliať a prišla do kontaktu s ovládačmi
na mieste vodiča a strednej konzole,
predstavuje riziko poškodenia.
Buďte opatrný.
Slnečná clona
Pre zabránenie oslňovania spredu
sklopte slnečnú clonu smerom nadol.
Slnečná clona na strane vodiča je
vybavená vreckom určeným pre
odloženie kartičiek, lístkov, ...
Odkladacie priestory pod sedadlami
Môžete využiť odkladacie priestory v
podlahe pod prednými sedadlami.
Posuňte sedadlo dopredu, aby ste
získali ľahší prístup k odkladaciemu
priestoru. Nachádza sa tam náradie
pre vozidlo.
Bližšie informácie o náradí nájdete
v rubrike 9
v časti " v ýmena
kolesa".
Za volantom

81
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015
Automatické rozsvietenie/zhasnutie
Predné stropné svetlo sa rozsvieti
pri vytiahnutí kľúča zo zapaľovania,
odomknutí vozidla, otvorení jedných
z predných dverí alebo pri lokalizácii
vozidla pomocou diaľkového ovládania.
Zhasne postupne po zapnutí
zapaľovania a pri zamknutí vozidla.kabína: rozsvietenie pri
otvorení jedných z predných
dverí.r ozsvecujú sa zhasínajú
pomocou manuálneho prepínača,
pri zapnutom zapaľovaní.
Nakladací priestor:
rozsvietenie pri otvorení
jedných zo zadných dverí.
Stropné osvetlenie zhasne,
ak ostanú dvere otvorené po
dobu niekoľkých minút.
Permanentné vypnutie.
Permanentné osvetlenie,
zapnuté zapaľovanie.
Predné stropné svetlo
STROPNÉ OSVETLENIE
Zadné stropné svetlo
Predné individuálne bodové
svietidlá
ERGON

82
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015
PREDĺžENÁ KABÍNA
Lavica
Zloženie lavice do polohy
"peňaženka"
- v prípade potreby posuňte predné
sedadlá smerom dopredu a zapnite
bezpečnostný pás stredného
miesta.
-

Skontrolujte správne umiestnenie
popruhov a uzatváracích spon
bezpečnostných pásov pozdĺž
bočných panelov

, aby nebránili
posunu operadla.
-

Pomocou ovládača
A odistite
operadlo.
Predĺžená kabína sa skladá z
3-miestnej lavice, umiestnenej v
druhom rade, ktorej jednodielne
operadlo je pevne spojené s mriežkou
"zarážky nákladu".
Na zadné miesta sa nastupuje cez
bočné posuvné dvere.
Za volantom

83
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015
Vrátenie do pôvodnej polohy
-
Jedným pohybom: uchopte červený
popruh a celok horizontálne
potiahnite smerom dozadu.
Pohyb sprevádzajte až po zaistenie
nožičiek lavice na podlahe.
-


Nadvihnite operadlo.
Ovládač

A sa automaticky zaistí.
-

Po vrátení lavice do sedacej polohy
skontrolujte jej správne zaistenie na
podlahe.
Nenechajte celok prudko spadnúť.
Správne použitie
Pri sklápaní nie je potrebné pomáhať,
doprevádzať alebo pridržiavať lavicu
druhou voľnou rukou.
k

onštrukcia zadných bezpečnostných
pásov nie je prispôsobená pre
uchytenie prevážaného nákladu.
Na tento účel používajte výhradne
upevňovacie oká na podlahe.
Lavica predĺženej kabíny nie je vhodná
pre inštaláciu detskej sedačky.
-
r
ukou sklopte operadlo s mriežkou
na sedaciu časť.
-
u
chopte červený popruh (ako
rukoväť) a celok vertikálne
nadvihnite, pričom tento pohyb
doprevádzajte až po dosiahnutie
zloženej polohy.
Nadvihnutá sedacia časť sa oprie o
operadlá predných sedadiel v 1. rade.
Opierka hlavy a bezpečnostné
pásy
tri sedacie časti sú vybavené
samonavíjacími bezpečnostnými pásmi.
Bezpečnostné pásy bočných miest sú
pripevnené k bočným panelom, zatiaľ
čo bezpečnostný pás strednej sedacej
časti je pripevnený k operadlu lavice.
k

aždé z miest je vybavené opierkou
hlavy, ktorá je pripevnená k mriežke
zarážky nákladu a je možné ju
odstrániť.
Pri odstránení opierky hlavy je
potrebné, aby ste ju v interiéri
vozidla odložili alebo pripevnili k
pevnému miestu.
v

prípade, ak sa na zadných miestach
vozidla nachádzajú cestujúci, musia
byť opierky hlavy pripevnené na
pôvodných miestach.
ERGON

84
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015

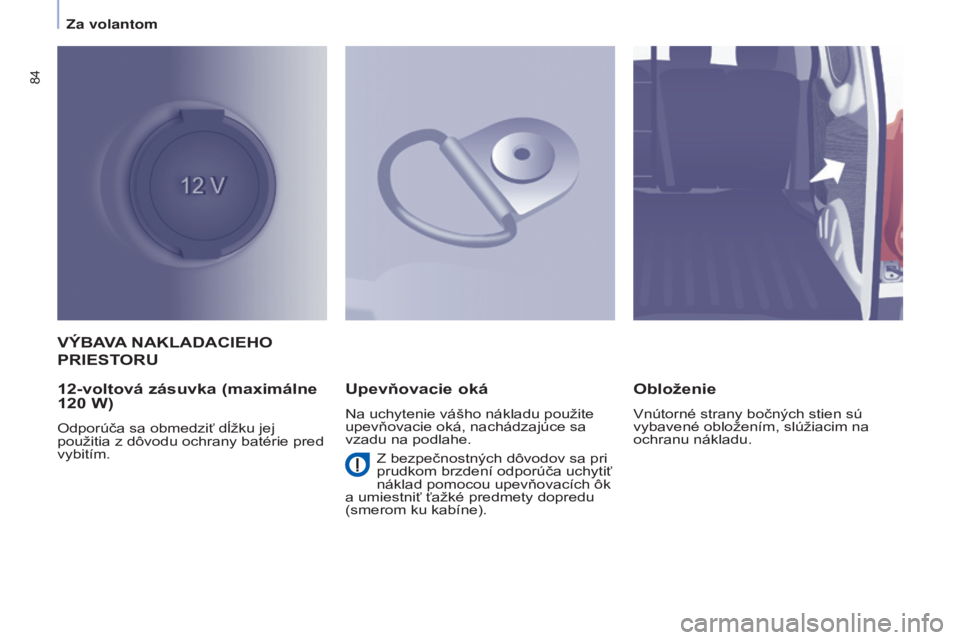

VÝBAVA NAKLADACIEHO
PRIEST

ORU
12-voltová

zásuvka (maximálne
120

W)
Odporúča sa obmedziť dĺžku jej
použitia z dôvodu ochrany batérie pred
vybitím.
Upevňovacie oká
Na uchytenie vášho nákladu použite
upevňovacie oká, nachádzajúce sa
vzadu na podlahe.
Obloženie
vnútorné strany bočných stien sú
vybavené obložením, slúžiacim na
ochranu nákladu.
Z bezpečnostných dôvodov sa pri
prudkom brzdení odporúča uchytiť
náklad pomocou upevňovacích ôk
a umiestniť ťažké predmety dopredu
(smerom ku kabíne).
Za volantom

85
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015

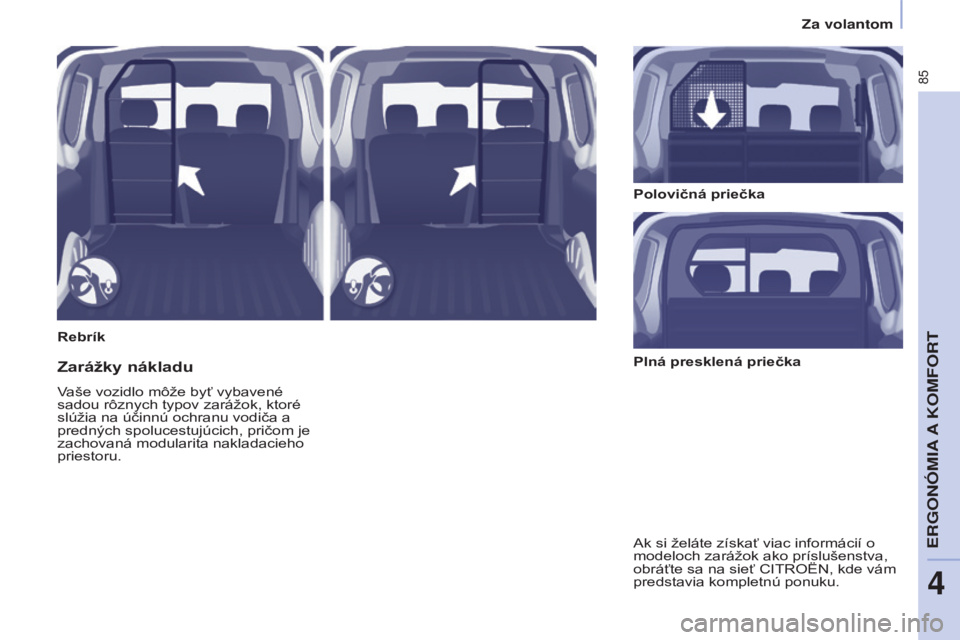

RebríkPolovičná priečka
Zarážky nákladu
vaše vozidlo môže byť vybavené
sadou rôznych typov zarážok, ktoré
slúžia na účinnú ochranu vodiča a
predných spolucestujúcich, pričom je
zachovaná modularita nakladacieho
priestoru.
a

k si želáte získať viac informácií o
modeloch zarážok ako príslušenstva,
obráťte sa na sieť CI
tr OËN, kde vám
predstavia kompletnú ponuku. Plná presklená priečka
ERGON

86
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015

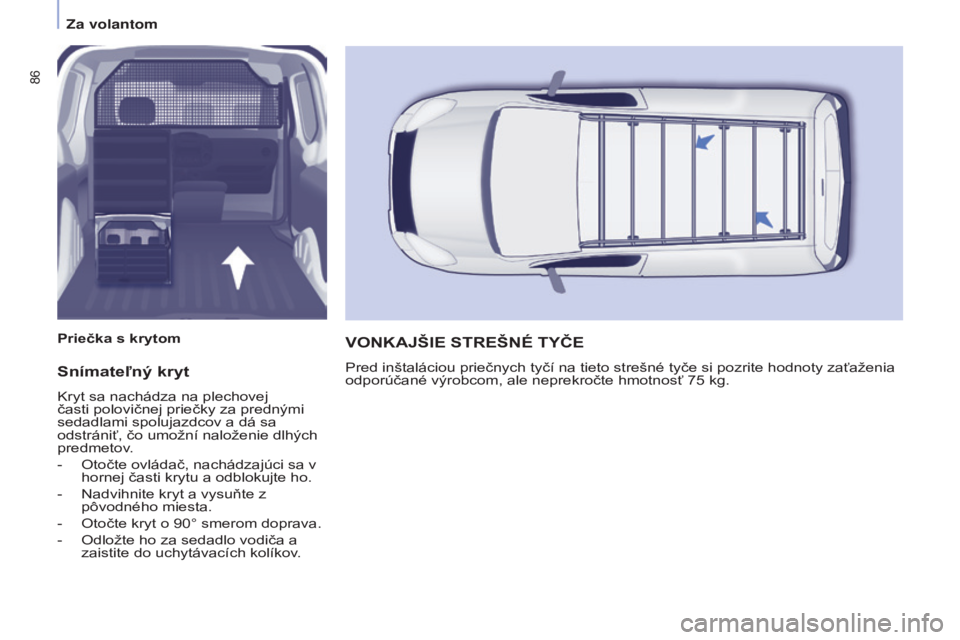

Snímateľný kryt
kryt sa nachádza na plechovej
časti polovičnej priečky za prednými
sedadlami spolujazdcov a dá sa
odstrániť, čo umožní naloženie dlhých
predmetov
.
-

Otočte ovládač, nachádzajúci sa v
hornej časti krytu a odblokujte ho.
-


Nadvihnite kryt a vysuňte z
pôvodného miesta.
-


Otočte kryt o 90° smerom doprava.
-


Odložte ho za sedadlo vodiča a
zaistite do uchytávacích kolíkov

.
VONKAJŠIE STREŠNÉ TYČE
Pred inštaláciou priečnych tyčí na tieto strešné tyče si pozrite hodnoty zaťaženia
odporúčané výrobcom, ale neprekročte hmotnosť 75 kg.
Priečka s krytom
Za volantom

87
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015

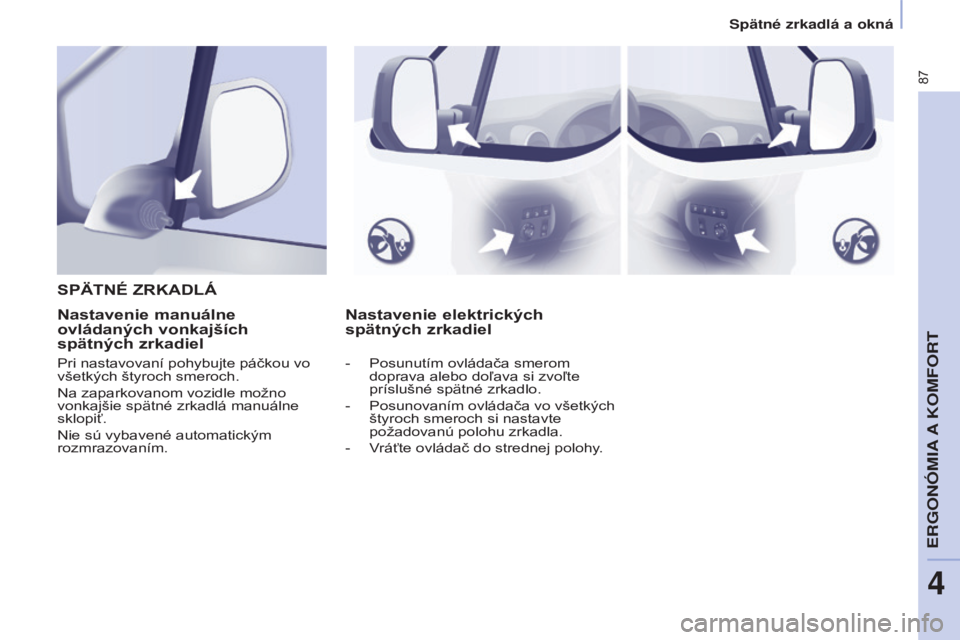

Nastavenie elektrických
spätných zrkadiel
S
P
ä
TNÉ

ZRKADLÁNastavenie
manuálne
ovládaných vonkajších
spätných zrkadiel
Pri nastavovaní pohybujte páčkou vo
všetkých štyroch smeroch.
Na zaparkovanom vozidle možno
vonkajšie spätné zrkadlá manuálne
sklopiť.
Nie sú vybavené automatickým
rozmrazovaním. -
Posunutím ovládača smerom
doprava alebo doľ
ava si zvoľte
príslušné spätné zrkadlo.
-

Posunovaním
ovládača vo všetkých
štyroch smeroch si nastavte
požadovanú polohu zrkadla.
-
v
ráťte ovládač do strednej polohy
.
ERGON

88
Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_sk_Chap04_Ergonomie_ed01-2015

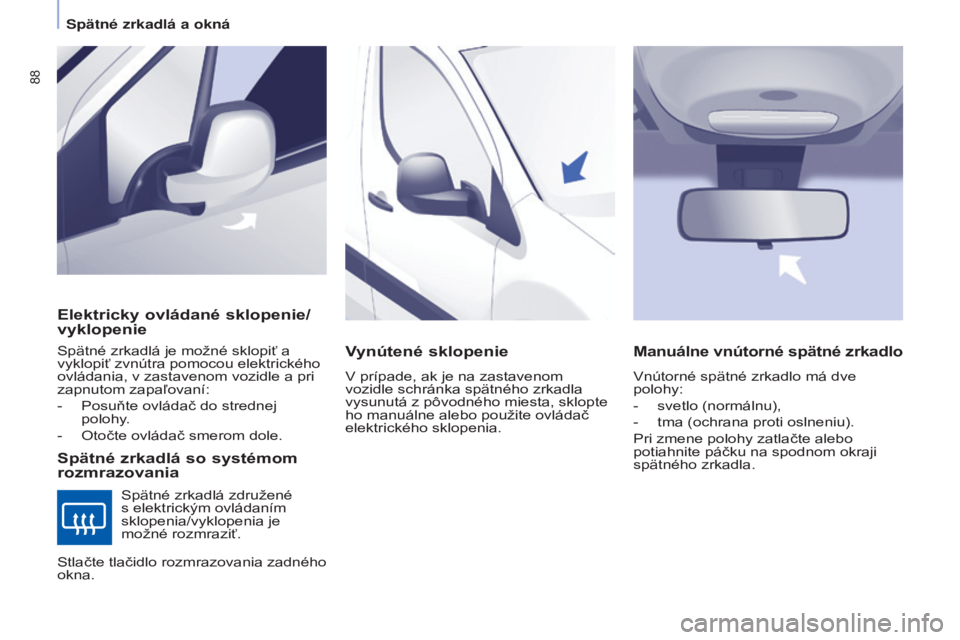

Elektricky ovládané sklopenie/
vyklopenie
Spätné zrkadlá so systémom
rozmrazovania
Spätné zrkadlá je možné sklopiť a
vyklopiť zvnútra pomocou elektrického
ovládania, v zastavenom vozidle a pri
zapnutom zapaľovaní:
-
Posuňte ovládač do strednej
polohy

.
-

Otočte ovládač smerom dole. Spätné zrkadlá združené
s elektrickým ovládaním
sklopenia/vyklopenia je
možné rozmraziť.
Vynútené sklopenie
v prípade, ak je na zastavenom
vozidle schránka spätného zrkadla
vysunutá z pôvodného miesta, sklopte
ho manuálne alebo použite ovládač
elektrického sklopenia.
Manuálne vnútorné spätné zrkadlo
vnútorné spätné zrkadlo má dve
polohy:
-

svetlo (normálnu),
-


tma (ochrana proti oslneniu).
Pri zmene polohy zatlačte alebo
potiahnite páčku na spodnom okraji
spätného zrkadla.
Stlačte tlačidlo rozmrazovania zadného
okna.
