CITROEN BERLINGO ELECTRIC 2017 Návod na použitie (in Slovak)

119
Berlingo-2-vu_sk_Chap06_accessoire_ed01-2015

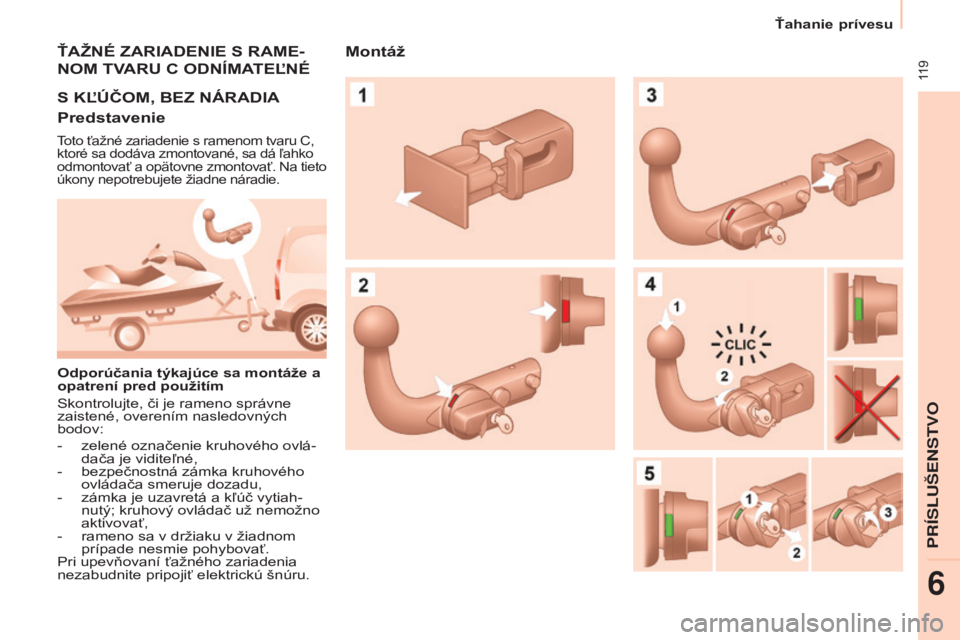

ŤAžNÉ ZARIADENIE S RAME-
NOM
TVARU C ODNÍMATEĽNÉ
S
KĽÚČOM , BEZ NÁRADIA
Predstavenie
toto ťažné zariadenie s ramenom tvaru C,
ktoré sa dodáva zmontované, sa dá ľahko
odmontovať a opätovne zmontovať. Na tieto
úkony nepotrebujete žiadne náradie.
Odporúčania týkajúce sa montáže a
opatrení pred použitím
Skontrolujte, či je rameno správne
zaistené, overením nasledovných
bodov:
-

zelené označenie kruhového ovlá
-
dača je viditeľné,
-

bezpečnostná zámka kruhového
ovládača smeruje dozadu,
-


zámka je uzavretá a kľ
úč vytiah-
nutý; kruhový ovládač už nemožno
aktivovať,
-

rameno sa v držiaku v žiadnom
prípade nesmie pohybovať.
Pri upevňovaní ťažného zariadenia
nezabudnite pripojiť elektrickú šnúru.
Montáž
Ťahanie prívesu
PR

120
Berlingo-2-vu_sk_Chap06_accessoire_ed01-2015

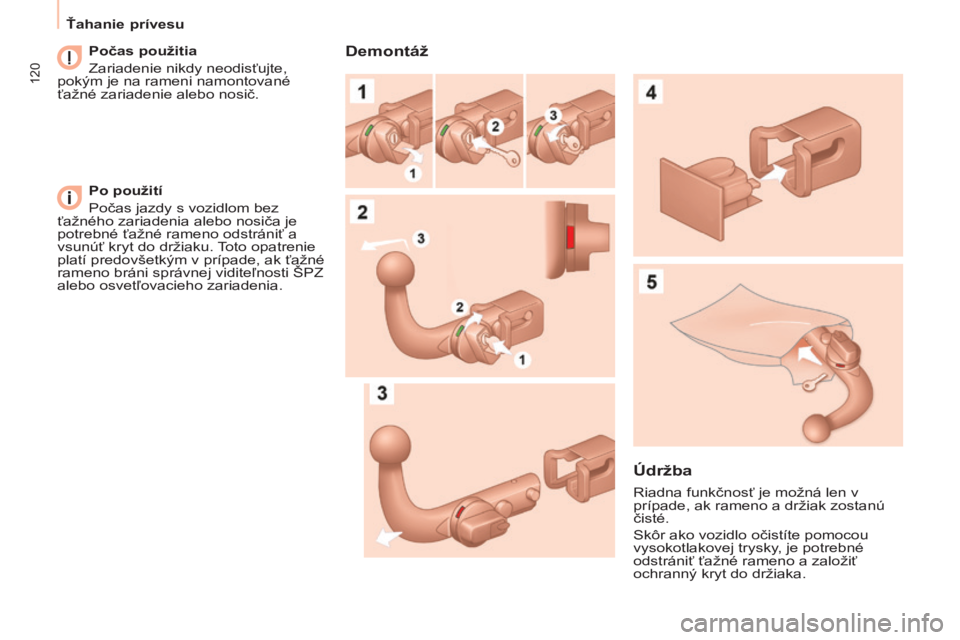

Počas použitia
Zariadenie nikdy neodisťujte,
pokým je na rameni namontované
ťažné zariadenie alebo nosič.
Po použití
Počas jazdy s vozidlom bez
ťažného zariadenia alebo nosiča je
potrebné ťažné rameno odstrániť a
vsunúť kryt do držiaku.
toto opatrenie
platí predovšetkým v prípade, ak ťažné
rameno bráni správnej viditeľ

nosti ŠPZ
alebo osvetľovacieho zariadenia.Demontáž
Údržba
riadna funkčnosť je možná len v
prípade, ak rameno a držiak zostanú
čisté.
Skôr ako vozidlo očistíte pomocou
vysokotlakovej trysky
, je potrebné
odstrániť ťažné rameno a založiť
ochranný kryt do držiaka.
Ťahanie prívesu

121
Berlingo-2-vu_sk_Chap06_accessoire_ed01-2015Berlingo-2-vu_sk_Chap06_accessoire_ed01-2015
autorádiá, sada hands-free,
reproduktory , CD menič, navigácia,
u

SB Box, video súprava...
Pri každom type audio a telematického
vybavenia ponúkaného na trhu je
potrebné na základe technických
odporúčaní týkajúcich sa montáže
výbavy tejto skupiny produktov vziať do
úvahy špecifické vlastnosti materiálu a
ich kompatibilitu s kapacitou sériovej
výbavy vášho vozidla.
v
opred sa
informujte v sieti CI

tr OËN.
Pre obmedzenie akéhokoľvek rizika v
oblasti pedálov:
-

dbajte na správne položenie kober
-
ca a jeho uchytenie na podlahe,
-
nikdy nepokladajte viacero kober
-
cov na seba.
Maximálne zaťaženie nosičov
-
Strešný nosič nákladu: 120
kg.
-

Priečne strešné nosiče typu tyčí:
100

kg.
-

Priečne strešné nosiče typu tyčí na
pozdĺžnych nosičoch: 75

kg.Inštalácia rádiokomunikačných
vysielačov
Pred akoukoľvek inštaláciou
rádiokomunikačných vysielačov
ako dodatočnej výbavy, s montážou
vonkajšej antény na vašom vozidle,
vám odporúčame skontaktovať sa so
zástupcom spoločnosti CI
tr OËN.
Sieť CI tr OËN vám poskytne
charakteristiky vysielačov (frekvenčné
pásmo, maximálny výstupný
výkon, poloha antény, špecifické
podmienky inštalácie), ktoré môžu byť
montované v súlade s Nariadením
o elektromagnetickej kompatibilite
vozidiel (2004/104/ e S).
Predné lapače nečistôt, zadné lapače
nečistôt, 15/17
palcové hliníkové disky,
povrchová úprava podbehov kolies,
volant v koženom vyhotovení, ...
k

vapalina ostrekovača skla, prípravky
na čistenie a údržbu interiéru a
exteriéru, náhradné žiarovky, ...
a

larm proti násilnému vniknutiu,
pieskovanie skiel, lekárnička,
bezpečnostná reflexná vesta, predný
a zadný parkovací asistent, výstražný
trojuholník, hliníkové zaisťovacie
skrutky kolies... Poťahy sedadla kompatibilné s
airbagmi, lavica, gumený koberec,
látkový koberec, snehové reťaze,
clona, nosič bicykla na zadných
vyklápacích dverách, ...
Ďaľšie príslušenstvo
toto príslušenstvo a náhradné diely
,
prispôsobené pre vaše vozidlo, prešlo
testmi a schvaľovacím procesom v oblasti
životnosti a bezpečnosti.
v ponuke je
široký výber odporúčaného príslušenstva
a originálnych náhradných dielov.
Rad profesionálnej výbavy
vedenie oddelenia náhradných dielov
vydáva katalóg príslušenstva, ktorý
ponúka rôzne prvky príslušenstva a
výbavy

, ako sú:
Blokovacie zariadenie nákladu (všetky
typy).
valec pre nakladanie.
Ťažné zariadenie, sada ťažného
zariadenia: ťažné zariadenie prívesu,
ktoré si vyžaduje odbornú montáž v
sieti CI

tr OËN.
Priečky a oddeľovacie
mriežky,vnútorný drevený hladký
chránič s protišmykovou podlahou.
Ochranné mriežky.
k

dispozícii je aj ďalšia výbava so
zameraním na komfort, voľný čas a
údržbu:
PR\315SLU\212ENSTVO
6
V\375bava

122
Berlingo-2-vu_sk_Chap06_accessoire_ed01-2015Berlingo-2-vu_sk_Chap06_accessoire_ed01-2015
Inštalácia elektrovýbavy alebo
príslušenstva, ktoré neodporúča
spoločnosť CItr OËN, môže
mať za následok vznik poruchy
elektronického systému vášho vozidla.
Ďakujeme vám, že túto skutočnosť
beriete do úvahy a odporúčame, aby
ste sa skontaktovali so zástupcami
značky P
eu G e O t
, ktorí vám
predstavia ponuku schválenej výbavy a
príslušenstva.
v

závislosti od krajiny, v ktorej sa
vozidlo predáva, sú povinnou výbavou
vozidla: bezpečnostná reflexná vesta,
výstražný trojuholník, náhradné
žiarovky, poistky, alkoholtester...
V\375bava

123
Berlingo-2-vu_sk_Chap07_verification_ed01-2015
TOTAL & CITROËN
Partneri vo výkonnosti a
rešpektovaní životného prostredia
Inovácia v prospech
výkonnosti
u

ž 40 rokov vytvárajú výskumné a
vývojové týmy
tO

ta L pre CI tr OËN
mazivá zodpovedajúce najnovším
technickým inováciám vozidiel CI
tr OËN,
počas automobilových pretekov a v
každodennom živote.
Je to pre vás zárukou dosiahnutia lepšieho
výkonu vášho motora.
Optimálna ochrana vášho
motora
Použitím mazív
tO

ta L pri
realizácii údržby vášho vozidla
CI
tr OËN prispievate k
predĺženiu životnosti motora,
zlepšeniu jeho výkonu a
zároveň rešpektujete životné
prostredie.
uprednostňuje
Údržba s prostriedkami TOTAL
KONTROL Y
7

124
Berlingo-2-vu_sk_Chap07_verification_ed01-2015
OTVORENIE KAPOTY
Podpera

kapoty
upevnite podperu do určeného miesta,
označeného nálepkou na ľ avej kovovej
časti vozidla, čím kapotu zaistíte v
otvorenej polohe.
Skôr ako kapotu uzavriete, umiestnite
podperu do uchytávacej spony, avšak
nie príliš nasilu.
Zvonka
Mierne nadvihnite kapotu vsunuím ruky
na plocho, dlaňou smerom dole, čím
uľahčíte prístup k páčke.
touto rukou potlačte páčku smerom
doľ

ava. Nadvihnite kapotu.
Zvnútra
Potiahnite ovládač, ktorý sa nachádza
pod prístrojovou doskou, smerom k
sebe. k apota motora sa odistí.
Zatváranie
Privrite kapotu a v záverečnej fáze ju
uvoľnite. Skontrolujte správne zaistenie
kapoty.
vyhnite sa manipulácii s kapotou pri
silnom vetre.
Otv\341ranie kapoty

125
Berlingo-2-vu_sk_Chap07_verification_ed01-2015Berlingo-2-vu_sk_Chap07_verification_ed01-2015
BENZÍNOVÝ MOTOR
1. Nádržka kvapaliny predného
ostrekovača skla.
2.

Poistková skrinka.
3.


Nádržka chladiacej kvapaliny
motora. Pripojenie batérie:
+

k ladný kovový bod.
-

Záporný kovový bod (kostra).
Pri akomkoľ

vek zásahu pod kapotou motora buďte obozretný.
4. Nádržka brzdovej a spojkovej
kvapaliny
.
5.
v zduchový filter.
6.

Manuálna odmerka oleja.7.

Doplnenie motorového oleja.
8.
Nádržka kvapaliny posilňovača
riadenia.
KONTROLY
7
Pod kapotou

126
Berlingo-2-vu_sk_Chap07_verification_ed01-2015Berlingo-2-vu_sk_Chap07_verification_ed01-2015

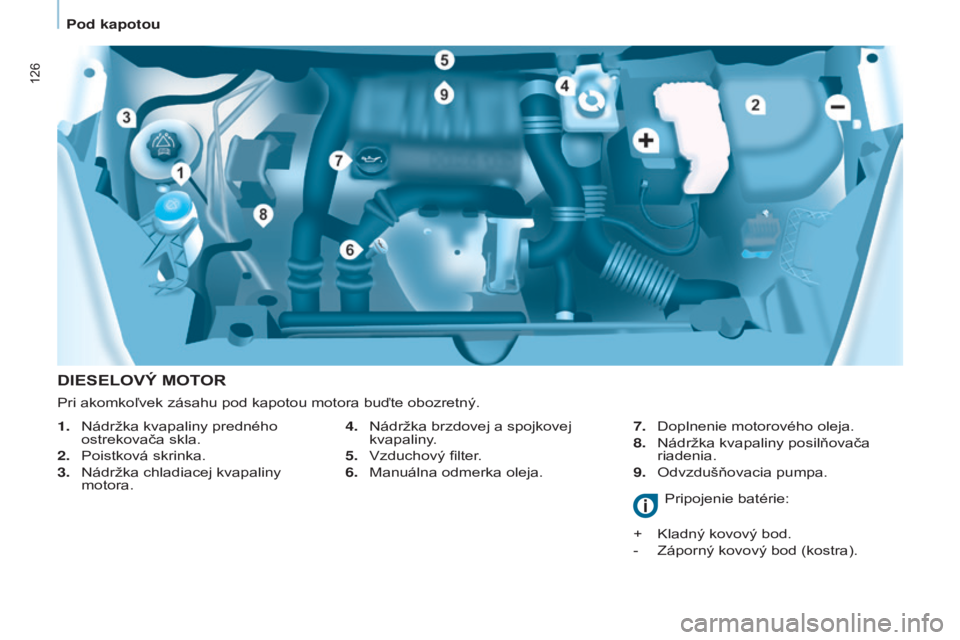

DIESELOVÝ MOTOR
4. Nádržka brzdovej a spojkovej
kvapaliny
.
5.
v zduchový filter.
6.

Manuálna odmerka oleja. 7.

Doplnenie motorového oleja.
8.
Nádržka kvapaliny posilňovača
riadenia.
9.


Odvzdušňovacia pumpa.
1.

Nádržka kvapaliny predného
ostrekovača skla.
2.

Poistková skrinka.
3.


Nádržka chladiacej kvapaliny
motora. Pripojenie batérie:
+

k ladný kovový bod.
-

Záporný kovový bod (kostra).
Pri akomkoľ

vek zásahu pod kapotou motora buďte obozretný.
Pod kapotou

127
Berlingo-2-vu_sk_Chap07_verification_ed01-2015Berlingo-2-vu_sk_Chap07_verification_ed01-2015
HLADINY
Výmena

oleja
Bezpodmienečne sa musí vykonávať
v stanovených intervaloch a v súlade
s plánom údržby výrobcu. Príslušné
odporúčania si vyžiadajte v sieti
CItr OËN.
Skôr ako začnete s výmenou oleja,
vyberte manuálnu odmerku.
Po doplnení oleja skontrolujte jeho
hladinu (nikdy nesmie presiahnuť
označenie maxi).
Zaskrutkujte uzáver nádržky a
následne uzavrite kapotu.
Hladina brzdovej kvapaliny
Pri jej výmene bezpodmienečne
dodržujte vopred stanovené intervaly,
ktoré sú uvedené v pláne údržby
výrobcu.
Používajte výhradne kvapaliny, ktoré
sú odporúčané výrobcom a ktoré
sp
í ňajú normy DO t 4.
Úroveň hladiny sa musí nachádzať
medzi označeniami MINI a M
a XI, ktoré
sú vyznačené na nádržke.
Nevyhnutnosť častého doplnenia
brzdovej kvapaliny signalizuje možnú
poruchu, ktorú je potrebné čo najskôr
dať skontrolovať v sieti CI
tr OËN
alebo v odbornom servise.
Kontrolky
ak potrebujete odmontovať/spätne
namontovať ochranný kryt motora,
manipulujte s ním opatrne, aby ste
nepoškodili jeho uchytenia.
Hladina oleja
túto kontrolu sa odporúča vykonať
vždy po najazdení ďalších 5 000 km a v
prípade potreby medzi dvoma výmenami
hladinu motorového oleja doplniť.
k

ontrolu vykonajte na vychladnutom
motore, keď vozidlo stojí na
vodorovnom podklade, pomocou
ručnej odmerky.
Manuálna odmerka
Voľba stupňa viskozity
v

každom prípade musí zvolený olej
sp
í ňať požiadavky výrobcu v súlade s
plánom údržby.
tieto úkony sú bežnou súčasťou

údržby vášho vozidla a zabezpečujú
jeho správny chod. Príslušné
odporúčania si vyžiadajte v sieti
CI tr OËN alebo si ich pozrite v servisnej
a záručnej knižke, ktorá sa nachádza v
obale s dokumentáciou k vášmu vozidlu.
k

ontrola signalizovaná kontrolkami
združeného prístroja je opísaná v
rubrike 3, v časti "Miesto vodiča".
2
rysky hladiny na
odmerke:
A = maxi.
a

k prekročíte túto
rysku, obráťte sa na
sieť CI
tr OËN alebo na
odborný servis.
B = mini.
Hladina nesmie byť
nižšia ako táto ryska.
Z dôvodu zachovania
spoľahlivosti motorov
a zariadení k redukcii
škodlivín pridávanie
aditív do motorového
oleja je zakázané.
KONTROLY
7
Hladiny

128
Berlingo-2-vu_sk_Chap07_verification_ed01-2015Berlingo-2-vu_sk_Chap07_verification_ed01-2015

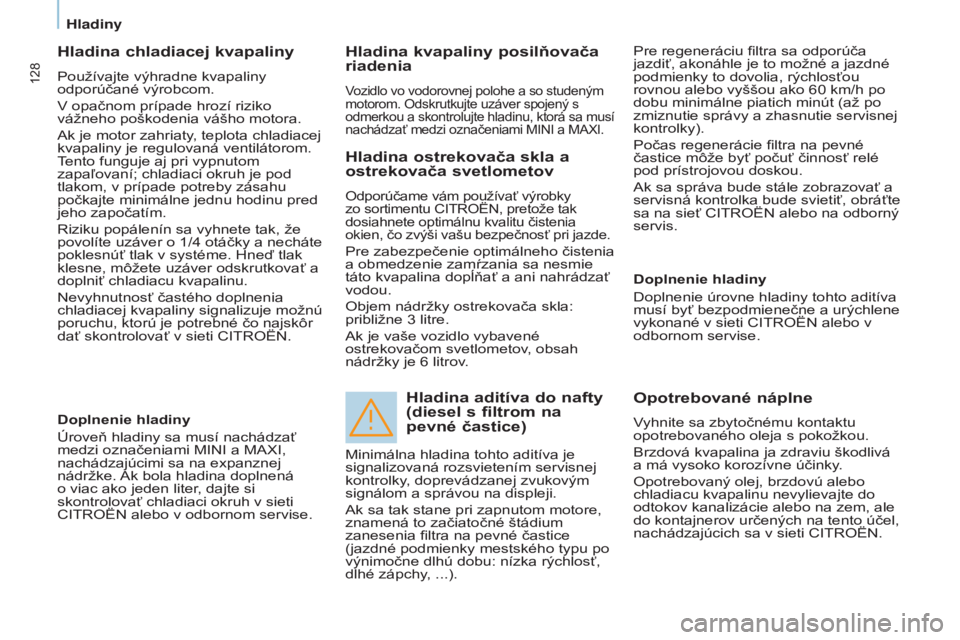

Hladina chladiacej kvapaliny
Používajte výhradne kvapaliny
odporúčané výrobcom.
v

opačnom prípade hrozí riziko
vážneho poškodenia vášho motora.
a

k je motor zahriaty, teplota chladiacej
kvapaliny je regulovaná ventilátorom.
tento funguje aj pri vypnutom
zapaľ

ovaní; chladiaci okruh je pod
tlakom, v prípade potreby zásahu
počkajte minimálne jednu hodinu pred
jeho započatím.
r

iziku popálenín sa vyhnete tak, že
povolíte uzáver o 1/4
otáčky a necháte
poklesnúť tlak v systéme. Hneď tlak
klesne, môžete uzáver odskrutkovať a
doplniť chladiacu kvapalinu.
Nevyhnutnosť častého doplnenia
chladiacej kvapaliny signalizuje možnú
poruchu, ktorú je potrebné čo najskôr
dať skontrolovať v sieti CI
tr OËN.
Hladina kvapaliny posilňovača
riadenia
vozidlo vo vodorovnej polohe a so studeným
motorom. Odskrutkujte uzáver spojený s
odmerkou a skontrolujte hladinu, ktorá sa musí
nachádzať medzi označeniami MINI a M
a XI.
Pre regeneráciu filtra sa odporúča
jazdiť, akonáhle je to možné a jazdné
podmienky to dovolia, rýchlosťou
rovnou alebo vyššou ako 60 km/h po
dobu minimálne piatich minút (až po
zmiznutie správy a zhasnutie servisnej
kontrolky).
Počas regenerácie filtra na pevné
častice môže byť počuť činnosť relé
pod prístrojovou doskou.
a

k sa správa bude stále zobrazovať a
servisná kontrolka bude svietiť, obráťte
sa na sieť CI
tr OËN alebo na odborný
servis.
Doplnenie hladiny
Úroveň hladiny sa musí nachádzať
medzi označeniami MINI a M
a
XI,
nachádzajúcimi sa na expanznej
nádržke.
a

k bola hladina doplnená
o viac ako jeden liter, dajte si
skontrolovať chladiaci okruh v sieti
CI
tr
OËN alebo v odbornom servise.
Hladina ostrekovača skla a
ostrekovača svetlometov
Odporúčame vám používať výrobky
zo sortimentu CI tr OËN, pretože tak
dosiahnete optimálnu kvalitu čistenia
okien, čo zvýši vašu bezpečnosť pri jazde.
Pre zabezpečenie optimálneho čistenia
a obmedzenie zamŕzania sa nesmie
táto kvapalina dopĺňať a ani nahrádzať
vodou.
Objem nádržky ostrekovača skla:
približne 3
litre.
a

k je vaše vozidlo vybavené
ostrekovačom svetlometov, obsah
nádržky je 6
litrov.
Hladina aditíva do nafty
(diesel s filtrom na
pevné častice)
Doplnenie hladiny
Doplnenie úrovne hladiny tohto aditíva
musí byť bezpodmienečne a urýchlene
vykonané v sieti CI tr OËN alebo v
odbornom servise.
Opotrebované náplne
vyhnite sa zbytočnému kontaktu
opotrebovaného oleja s pokožkou.
Brzdová kvapalina ja zdraviu škodlivá
a má vysoko korozívne účinky
.
Opotrebovaný olej, brzdovú alebo
chladiacu kvapalinu nevylievajte do
odtokov kanalizácie alebo na zem, ale
do kontajnerov určených na tento účel,
nachádzajúcich sa v sieti CI
tr OËN.
Minimálna hladina tohto aditíva je
signalizovaná rozsvietením servisnej
kontrolky, doprevádzanej zvukovým
signálom a správou na displeji.
a

k sa tak stane pri zapnutom motore,
znamená to začiatočné štádium
zanesenia filtra na pevné častice
(jazdné podmienky mestského typu po
výnimočne dlhú dobu: nízka rýchlosť,
dlhé zápchy, ...).
Hladiny
