130
Tractarea unei remorci

Pentru o bună utilizare

În cazul unor porţiuni de drum difi cile
(tractarea sarcinii maxime pe o pantă
cu înclinaţie mare şi temperatură
exterioară ridicată), motorul îşi
limitează automat puterea. În acest
caz oprirea automată a instalaţiei de
climatizare permite recuperarea puterii
motorului.

Pneuri

Verifi caţi presiunea din pneuri, atât
pentru vehiculul tractor (vezi capitolul 8:
"Elemente de identifi care") cât şi pentru
remorcă, astfel încât să fi e respectate
presiunile recomandate. Capitolul 6, secţiunea "Niveluri". În caz de aprindere a
martorului de alertă pentru
temperatura lichidului de
răcire, opriţi vehiculul şi
motorul cât mai curând posibil.
Frâne

Tractarea creşte distanţa de frânare.
Conduceţi cu o viteză moderată,
reduceţi viteza din timp şi frânaţi
progresiv.

Remorcare

Utilizaţi numai dispozitive de remorcare
si cabluri electrice originale CITROËN,
care au fost testate şi omologate din
faza de proiectare a vehiculului şi
încredinţaţi montarea acestui dispozitiv
în reţeaua CITROËN.
În cazul montării în afara reţelei
CITROËN, este imperativ ca această
montare sa fi e făcută folosind
preechiparea electrică de la partea
din spate a vehiculului şi respectand
prevederile constructorului.
Conform prescripţiilor generale
amintite mai sus, vă atragem atenţia
asupra riscului legat de montarea
unui sistem de tractare sau accesoriu
electric nerecomandat de Automobiles
CITROËN. Această montare poate
genera defecţiuni ale sistemului
electronic la vehiculul dumneavoastră.
Vă rugăm, în prealabil, să cereţi
Constructorului informaţiile necesare.
Vânt lateral

Ţineţi cont de creşterea infl uenţei vântului
asupra ţinutei de mers. Conduceţi fără a
brusca comenzile şi cu o viteză moderată.


ABS/ESC

Sistemele ABS şi ESC acţionează
numai asupra vehiculului, nu şi asupra
remorcii sau rulotei.

Asistare la parcare

Acest sistem nu este utilizabil, cand se
tracteaza o remorcă.

132

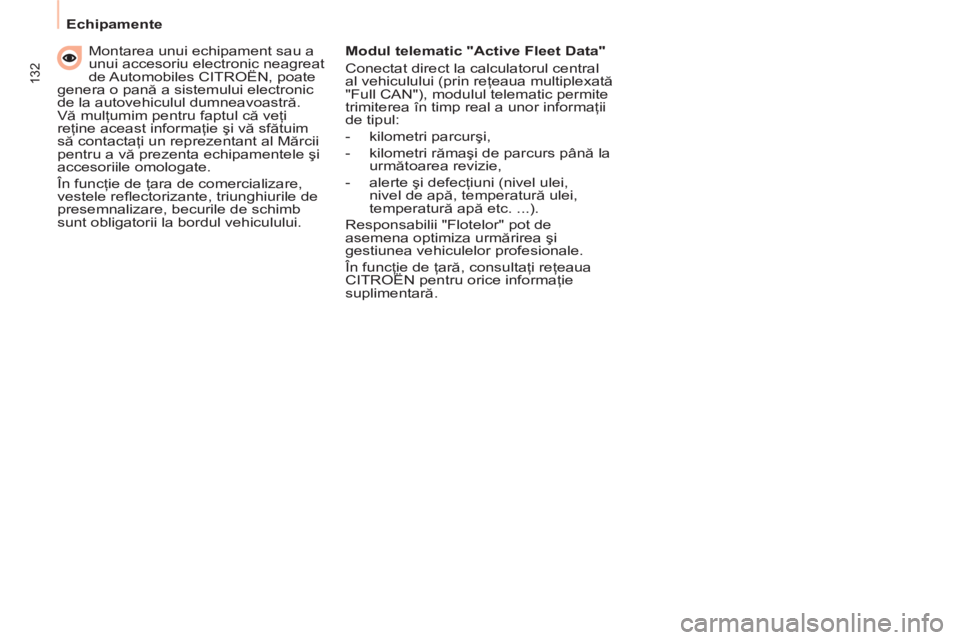

Echipamente


Montarea unui echipament sau a
unui accesoriu electronic neagreat
de Automobiles CITROËN, poate
genera o pană a sistemului electronic
de la autovehiculul dumneavoastră.
Vă mulţumim pentru faptul că veţi
reţine aceast informaţie şi vă sfătuim
să contactaţi un reprezentant al Mărcii
pentru a vă prezenta echipamentele şi
accesoriile omologate.
În funcţie de ţara de comercializare,
vestele refl ectorizante, triunghiurile de
presemnalizare, becurile de schimb
sunt obligatorii la bordul vehiculului.
Modul telematic "Active Fleet Data"
Conectat direct la calculatorul central
al vehiculului (prin reţeaua multiplexată
"Full CAN"), modulul telematic permite
trimiterea în timp real a unor informaţii
de tipul:


- kilometri parcurşi,

- kilometri rămaşi de parcurs până la
următoarea revizie,

- alerte şi defecţiuni (nivel ulei,
nivel de apă, temperatură ulei,
temperatură ap
ă etc. ...).
Responsabilii "Flotelor" pot de
asemena optimiza urmărirea şi
gestiunea vehiculelor profesionale.
În funcţie de ţară, consultaţi reţeaua
CITROËN pentru orice informaţie
suplimentară.

Parteneri pentru performanta si
respect pentru mediu

Inovatia in serviciul performantei
De mai mult de 40 de ani, echipele de
Cercetare şi Dezvoltare TOTAL elaborează
pentru CITROËN lubrifi anţi ce răspund
ultimelor inovaţii tehnice ale vehiculelor
CITROËN, în competiţie şi în viaţa de zi cu zi.
Este pentru dumneavoastră asigurarea
obţinerii celor mai bune performanţe ale
motorului.

O protectie optima a
motorului
Efectuând întreţinerea
vehiculului dumneavoastră
CITROËN cu lubrifi anţii TOTAL,
contribuiţi la ameliorarea
longevităţii şi performanţelor
motorului, respectând în acelaşi
timp mediul.

prefera

137
VERIFICĂR
I
6
Niveluri






NIVELURI


Schimbarea uleiului

Este imperativ ca schimbul de ulei
sa fi e efectuat la intervalele indicate
de constructor şi cu un ulei avand
vâscozitatea corespunzătoare
cerinţelor si planului de întreţinere al
constructorului. Consultaţi indicaţiile
din reţeaua CITROËN.
Înainte de a schimba uleiul, scoateţi
joja manuală.
După schimbul de ulei, verifi caţi nivelul
cu joja (să nu depăşească niciodată
nivelul maxim).
Infi letaţi capacul pe carter, înainte de a
închide capota.

Nivel de lichid de frana

Schimbul se va face, în mod
obligatoriu, la intervalele prevăzute de
constructor în planul de întreţinere.
Utilizaţi lichid recomadat de
constructor, care corespunde Normelor
DOT4.
Nivelul optim este între marcajele MINI
şi MAXI afl ate pe rezervor.
Necesitatea de a completa nivelul de
lichid indică o defecţiune şi impune
controlul sistemului imediat, în reţeaua
CITROËN sau la un Service autorizat.


Martori


Dacă trebuie să demontati /
remontati masca decorativa
a motorului, aveţi grijă să nu
deterioraţi clemele de fi xare.


Nivel de ulei

Se recomanda executarea acestui
control la fi ecare 5000 km si efectuarea
completarilor, dacă este necesar.
Verifi carea se face cu vehiculul oprit pe
teren orizontal, cu motorul rece, cu joja
manuala.

Joja manuala
Pe joja de nivel se
găsesc două repere:

A
= maxim.
Dacă se depăşeşte
acest nivel, consultaţi
reţeaua CITROËN sau
un Service autorizat.

B
= minim.
Este interzisă scăderea
nivelului sub acest reper.
Pentru a păstra
fi abilitatea motorului şi a
dispozitivelor antipoluare,
este interzisa utilizarea
de aditivi pentru uleiul de
motor.

Alegerea gradului de vascozitate
În toate cazurile, acesta trebuie să
răspundă exigenţelor impuse de
constructor.
Aceste operatii fac parte din
intretinerea uzuala si asigura o
bună funcţionare a vehiculului.
Consultaţi valorile indicate în
reteaua CITROËN sau în carnetul
de întreţinere afl at în mapa cu
documentele de bord.
Ve r ifi cările cu ajutorul martorilor
din tabloul de bord este descrisă
la capitolul 2, respectiv "Post de
conducere".

139
VERIFICĂR
I
6



Verificări


CONTROALE

Filtrul cu carbune si filtrul de
habitaclu
O trapă de acces sub torpedo permite
schimbarea fi ltrelor.
Filtrul cu cărbune permite fi ltrarea
permanentă şi performantă a prafului.
Filtrul pentru habitaclu care este
îmbâcsit poate deteriora performanţele
sistemului de aer condiţionat şi să
producă mirosuri nedorite.
Vă sfătuim să folosiţi un fi ltru combinat
pentru habitaclu. Datorită unui al doilea
fi ltru activ specifi c, el contribuie la
purifi carea aerului respirat de pasageri
şi la curăţenia din habitaclu (reducerea
simptomelor alergice, a mirosurilor
urâte şi a depunerilor de grăsime).


Filtru de particule (Diesel)

Întreţinerea fi ltrului de particule trebuie
să fi e făcută imperativ în cadrul reţelei
CITROËN.
În momentul accelerării, după ce aţi
circulat un timp prelungit cu vehiculul
la viteză foarte scăzută sau la ralanti,
puteţi constata în mod exceptional
emisii de aburi de apă din eşapament.
Acesti aburi nu au urmări asupra
comportamentului vehiculului şi asupra
mediului.


Baterie

In apropierea iernii, verifi caţi bateria în
reţeaua CITROËN sau la un Service
autorizat.


Placute de frana

Uzura plăcuţelor de frână depinde de
stilul de conducere, în mod special pentru
vehiculele utilizate în oraş, pe distanţe
scurte. Poate fi necesar controlul stării
frânelor şi în perioada dintre revizii.
Cu excepţia cazului în care există o
scapare în circuit, o scădere a nivelului
lichidului de frână indică o uzură a
plăcuţelor.


Starea de uzura a discurilor /
tamburilor de frana
Pentru a verifi ca starea de uzură
a discurilor / tamburilor de frână,
consultaţi reţeaua CITROËN.


Frana de stationare

O cursă prea mare a manetei frânei
de mână, sau constatarea pierderii
efi cienţei acestui sistem impune o
reglare a acestuia chiar şi între două
revizii.
Verifi caţi sistemul în cadrul reţelei
CITROËN sau la un Service autorizat.


Filtru de ulei

Înlocuiţi periodic cartusul fi ltrant,
în funcţie de indicatiile din planul
de întreţinere. Consultaţi carnetul de întreţinere
pentru a vă informa asupra
periodicităţii schimbării acestor
elemente.
În funcţie de mediu (atmosferă
încărcată cu praf...) si de utilizarea
vehiculului (conducere urbana...),
schimbaţi-le dacă este necesar de
două ori mai des.

140
Verificări
Pentru a efectua verifi carea
principalelor niveluri şi
controlul anumitor elemente, în
conformitate cu planul de întreţinere
al constructorului, citiţi paginile
corespunzătoare motorizării vehiculului
dumneavoastră în carnetul de
întreţinere şi garanţie.


Purjarea apei din filtrul de
motorina
Cutia de viteze manuală

Ve r ifi caţi nivelul conform planului de
întreţinere al constructorului.
Nu utilizaţi decât produse
recomandate de CITROËN
sau produse de calitate cu
caracteristici echivalente.
În scopul optimizării funcţionării
unor sisteme importante, cum ar fi
direcţia asistată şi sistemul de frânare,
CITROËN selectează şi propune
produse specifi ce.
Pentru a nu defecta sistemele
electrice, este categoric interzisă
spălarea compartimentului motorului
sub jet de înaltă presiune.
După spălarea vehiculului, în caz de
umiditate sau, pe durata iernii, gheaţă
se por depune pe plăcuţele de frână':
efi cacitatea frânării poate fi diminuată.
Efectuaţi menevre lejere de frânare
pentru a usca şi dezgheţa frânele. Dacă acest martor se aprinde,
purjaţi fi ltrul de motorină.
De altfel, puteţi să efectua
ţi
purjarea în mod regulat, la
fi ecare schimb de ulei.
Pentru evacuarea apei, deşurubaţi
şurubul de drenare de la sonda de
detecţie a apei în motorină afl at la
baza fi ltrului.
Aşteptaţi până la scurgerea completă a
apei din tubul transparent apoi înfi letaţi
şurubul de purjare.
Motorul HDi foloseşte o tehnologie
avansată. Orice interventie necesită o
pregătire specială care este garantata
numai de reţeaua CITROËN.
În funcţie de destinaţie.

141
6
Carburant
ALIMENTARE CU CARBURANT

Nivel minim de carburant


Alimentare
Alimentarea cu carburant trebuie
efectuată cu motorul oprit
.


-
Deschideţi trapa de la rezervorul de
carburant.

- Introduceţi cheia şi rotiţi un sfert de tură.


- Scoateţi busonul şi agăţaţi-l de cîrligul
situat pe partea interioară a trapei de la
rezervor.


În timpul alimentării, un sistem
mecanic împiedică deschiderea
uşii laterale din partea stângă.
Când trapa de acces la buşonul
rezervorului este deschisă, aveţi grijă
ca nici o persoană să nu încerce să
deschidă această uşă.
După ce aţi închis trapa, uşa laterală
culisantă se poate bloca, împingeţi uşa
pentru a o închide apoi deschideţi-o. Când nivelul minim din
rezervor este atins, acest
martor se aprinde.
La prima aprindere, mai sunt
in rezervor aproximativ
8 litri
, in functie de stilul de conducere
si de motorizare. Faceţi cât mai repede
alimentarea cu carburant, pentru a
evita o pană.
Nu rulati niciodata pana la epuizarea
carburantului, pentru a evita riscul
deteriorarii sistemelor antipoluare si de
injectie. O etichetă lipită pe interiorul trapei de
la rezervor vă indică tipul de carburant
care trebuie folosit.
Indicatorul electronic nu ia in
consideratie un adaos mai mic de 5 litri
de carburant.
Deschiderea busonului rezervorului
poate declansa un zgomot cauzat
de depresurizare. Depresiunea,
absolut normala, este provocata de
etanseitatea circuitului de carburant.
Când faceţi plinul rezervorului, nu
insistaţi peste a 3
-a
oprire a pistoletului.
Aceasta ar putea produce disfuncţii.
Capacitatea rezervorului este de
aproximativ 60 de litri.


- După alimenatare blocaţi buşonul şi
închideţi trapa.











Calitatea carburantului utilizat
pentru motoarele pe benzină


Motoarele cu benzină sunt perfect
compatibile cu biocarburanţii benzină
de tipul E10 sau E24 (conţinand 10 %
sau 24 % etanol), conformi cu normele
europene EN 228 şi EN 15376.
Carburanţii de tipul E85 (conţinând
până la 85 % etanol) sunt rezervaţi
exclusiv pentru vehiculele
comercializate pentru utilizarea acestui
tip de carburant (vehicule BioFlex).
Calitatea etanolului trebuie să respecte
norma europeană EN 15293.
Numai pentru Brazilia, sunt
comercializate vehicule speciale pentru
a funcţiona cu carburanţi conţinând
până la 100 % etanol (tip E100).

DIESEL
142


Carburant

CIRCUIT DE CARBURANT
NEUTRALIZAT

În cazul unui şoc mai puternic,
un dispozitiv întrerupe automat
alimentarea motorului cu carburant.
Clipirea acestui martor este
însoţită de un mesa pe ecran.
Ve r ifi caţi să nu fi e miros şi scurgeri de
carburant în exteriorul vehiculului şi
reluaţi alimentarea:


- întrerupeţi contactul (poziţia STOP),

- scoateţi cheia din contact,

- puneţi din nou cheia în contact,

- puneţi contactul şi porniţi.

POMPĂ DE REAMORSARE
DIESEL

În caz de pană de carburant, este
necesar să se reamorseze circuitul:


- umpleţi rezervorul de carburant cu
cel puţin cinci litri de motorină,

- acţionaţi pompa manuală de
reamorsare, afl ată sub capota
motorului, sub apărătoare,

- actionaţi demarorul până la
punerea în funcţiune a motorului.
A se vedea capitolul 6, partea
"Sub capotă".










Calitatea carburantului utilizat
pentru motoarele Diesel

Motoarele Diesel sunt perfect
compatibile cu biocarburanţii conformi
standardelor actuale şi viitoare
europene (motorină respectând norma
EN 590 în amestec cu un biocarburant
respectând norma EN 14214) putând fi
distribuiţi la pompe (incorporând posibil
între 0 şi 7 % Ester Metilic de Acid
Gras).
Utilizarea biocarburantului B30 este
posibilă pentru anumite motoare
Diesel; totuşi, această utilizare este
condiţionată de de aplicarea strictă
a condiţiilor speciale de întreţinere.
Consultaţi reţeaua CITROËN sau un
service autorizat.
Utilizarea oricărui alt tip de
(bio)carburant (uleiuri vegetale
sau animale pure sau diluate, ulei
menajer...) este ofi cial interzisă
(riscuri de deteriorare a motorului şi a
circuitului de carburant).

143
Baterie
ASISTENŢĂ RAPID
Ă
7
BATERIE

Înainte de a începe deconectarea
bateriei, trebuie să aşteptaţi 2 minute
după taierea contactului.
Nu deconectati cablurile când motorul
este pornit.
Nu încărcaţi bateriile fără să fi
deconectat cablurile.
După orice reconectare a bateriei,
puneţi contactul şi aşteptaţi 1 minut
înainte de a porni, pentru a permite
iniţializarea sistemelor electronice.
To t uşi, dacă după această manevră
persistă unele probleme, consultaţi
reţeaua CITROËN sau un Service
autorizat.
După un schimb de lămpi, aşteptaţi
aproximativ 3 minute pentru a rebranşa
bateria. În cazul nefolosirii autoturismului
mai mult de o lună, se recomandă
să deconectaţi bateria.


Pentru a incarca bateria de la
un redresor


- debransati bateria,

- urmaţi instrucţiunile de utilizare
date de producătorul redresorului,

- reconectaţi, începând de la borna (-),

- verifi caţi dacă papucii şi bornele
sunt curate. Dacă sunt acoperite cu
sulfat (o depunere albicioasă sau
verzuie), demontaţi-le şi curăţaţi-le.



Pentru a porni utilizand o alta
baterie


- conectaţi cablul roşu la bornele (+)
ale celor două baterii,

- conectaţi un capăt al cablului verde
sau negru la borna (-) a bateriei
suplimentare,

- conectaţi celălalt capăt al cablului
verde sau negru la un punct de
masă pe vehiculul afl at in pana, cât
mai departe de baterie,

- acţionaţi demarorul, lăsaţi motorul
să functioneze,

- aşteptaţi revenirea la ralanti şi
deconectaţi cablurile.




Prezenţa acestei etichete, indică
utilizarea unei baterii cu plumb,
de 12 V, de tehnologie şi cu
caracteristici specifi ce, care necesita,
în caz de înlocuire sau debranşare,
o intervenţie în reţeaua CITROËN sau
într-un service autorizat.
Nerespectarea acestor indicaţii riscă
sa antreneze o uzură prematură a
bateriei.

După remontarea bateriei, sistemul
Stop & Start nu va fi activ decât dup
ă
o durată de câteva ore, în funcţie
de condiţiile climatice şi de starea
de încărcare a bateriei (până la
proximativ 8 ore).

Reîncărcarea bateriei sistemului Stop &
Start nu necesită debranşarea ei.

150
Protecţie împotriva zăpezii
OBTURATOR DETAŞABIL
PENTRU ZĂPA DĂ

În funcţie de destinaţie, obturatorul
detaşabil pentru zăpadă se montează
pe partea inferioară a barei de
protecţie din faţă, pentru evitarea
înzăpezirii la nivelul ventilatorului de
răcire al radiatorului.


MONTARE

DEMONTARE



- Treceţi cu o şurubelniţă la nivelul
orifi ciului afl at în apropierea fi ecărui
clips.

- Folosiţi şurubelniţa ca o pârghie
pentru a desprinde fi ecare clips B

în parte.


- Aşezaţi obturatorul mobil de
zăpadă în faţa axului său de
centrare A
pe bara de protecţie din
faţă.

- Fixaţi-l apăsând la nivelul fi ecărui
clips B
afl at în cele patru colţuri.

Nu uitaţi să îndepărtaţi obturatorul
detaşabil pentru zăpadă dacă
temperatura exterioară este
mai mare de 10°C (nu există risc de
ninsoare) sau dacă tractaţi.


6. REMONTARE ROATA
REPARATA
Remontarea roţii este aceeaşi cu etapa 5,
fără a uita să montaţi capacul rotii.

Capitolul 8, partea "Elemente
de identifi care" pentru a localiza
eticheta pneurilor.
Capitolul 2, partea "Post de
conducere", secţiunea "Detectare
pneu dezumfl at" pentru
recomandările legate de schimbarea
unei roţi cu senzor de detectare a
pierderii de presiune.
Roata de rezervă nu este
concepută pentru a rula pe
distanţe mari; verifi caţi cat mai
curand strângerea şuruburilor şi
presiunea roţii de rezervă în reţeaua
CITROËN sau la un Service autorizat.
Reparaţi şi remontaţi roata originală
cât mai curand posibil, în reţeaua
CITROËN sau intr-un Service
autorizat.
