CITROEN BERLINGO MULTISPACE 2013 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2013, Model line: BERLINGO MULTISPACE, Model: CITROEN BERLINGO MULTISPACE 2013Pages: 268, PDF Size: 9.22 MB
Page 31 of 268

KLAR TIL
Å KJ
ØRE
22
Førerplass
INSTRUMENTBORD
Display
FØRERPLASS
Skjermer
Informasjonen gis i bilen i forskjellig
visningsformat, avhengig av
utstyrsnivå.
Urskiver
1. Kilometerteller/Miles-teller.
2. Display.
3. Drivstoffnivå,
kjølevæsketermometer.
4. Turteller.
5. Nullstilling av tripteller /
vedlikeholdsindikator.
6. Styrkeregulering av
instrumentbordbelysning.
- Hastighetsbegrenser /cruisekontroll
- Tilbakelagte antall kilometer/miles.
- Vedlikeholdsindikator, indikator
for motoroljenivå, totalt antall
kilometer/miles.
- Vann i dieselfi lteret.
- Forvarming diesel
Page 32 of 268

30
Førerplass
Midtkonsoll med display
Instrumentbord uten display
- dreie til høyre for å øke timene
(hold knappen mot høyre for en
hurtig gjennomgang),
- dreie til venstre: 24 H eller 12 H
vises i displayet,
- dreie til høyre for å velge 24 H eller
12 H,
- dreie til venstre for å avslutte
innstillingen av klokkeslettet.
Etter ca. 30 sekunder uten at noen
innstilling er gjort, vil displayet gå
tilbake til det vanlige skjermbildet.
For å innstille klokkeslettet som
vises i displayet, se avsnitt 9,
under "Innstilling av dato og
klokkeslett".
Midtkonsoll uten display
Sekvensen display-
klokkeslett er avhengig av
modell (versjon). Tilgang til
"Date" er kun aktiv dersom
versjonen fi nnes med dato
som oppgis med bokstaver. For å stille inn klokkeslettet,
bruk venstre knapp på
instrumentbordet, og foreta
håndteringer i følgende
rekkefølge:
- dreie til venstre: minuttene blinker,
- dreie til høyre for å øke minuttene
(hold knappen mot høyre for en
hurtig gjennomgang),
- dreie til venstre: timene blinker,
Page 33 of 268

KLAR TIL
Å KJ
ØRE
22
Førerplass
Kontrollamper
Ved hver oppstart: tennes en rekke lamper for å foreta en automatisk kontrolltest. Lampene slukker med det samme. Når
motoren går: tent lampe betyr et varselsignal hvis den lyser permanent eller hvis den blinker. Dette varslet kan ledsages av
et lydsignal og en melding i displayet.
Overse ikke disse varslene.
Lampen for
har følgende status:
dette betyr
Løsning - handling
STOP
lyser, sammen
med en
annen lampe,
samtidig som
det vises en
melding i
displayet. større uregelemessigheter
knyttet til lampene
"Bremsevæskenivå",
"Motorljetrykk
og -temperatur",
"Kjølevæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring", "Deteksjon
av for lavt dekktrykk".
Stopp bilen umiddelbart, parker, og slå
av tenningen. Få foretatt en kontroll hos
CITROËN -f orhandlernett eller hos et
kvalifi sert verksted.
Parkeringsbrems /
Bremsevæskenivå /
Elektronisk
bremsekraftfordeler
lyser. tiltrukket eller dårlig utløst
parkeringsbrems. Ved å utløse bremsen slukker kontrollampen.
lyser. ikke tilstrekkelig væskenivå. Foreta etterfylling med væske godkjent av
CITROËN.
fortsetter å lyse,
sammen med ABS-
lampen, selv om
nivået er korrekt. noe er feil på
den elektroniske
bremsekraftfordeleren.
Stopp bilen umiddelbart, parker, og slå
av tenningen. Få foretatt en kontroll hos
CITROËN -fohandlernett eller hos et
kvalifi sert verksted.
Motoroljetrykk og -
temperatur
tennes under
kjøring. ikke tilstrekkelig trykk eller
for høy temperatur. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt. Avsnitt 6, under
"Nivåer".
fortsetter å lyse,
selv om nivået er
korrekt. større uregelmessighet. Få foretatt en kontroll hos CITROËN-
forhandernett eller hos et kvalifi sert verksted. .
Page 34 of 268

32
Førerplass
Lampen for
har følgende
status:
dette betyr
Løsning - handling
Kjølevæsketemperatur
og -nivå
lyser, med
nålen i den
røde sonen. unormal temperaturstigning. Parker bilen, slå av tenningen og la motoren kjøle
seg ned. Kontroller nivået visuelt.
blinker. fall i kjølevæskenivået. Avsnitt 6, under "Nivåer". Ta kontakt med
CITROËN-forhandlernett eller et kvalifi sert
verksted.
Service
lyser en liten
stund. mindre uregelmessigheter
eller varsler. Kontroller journalen over varselmeldinger i
displayet eller i skjermen. Dersom bilen er utstyrt
med kjørecomputer eller skjerm: se avsnitt 9,
under "Bilradio - Kjørecomputer". Ta kontakt
med CITROËN-forhandlernett eller et kvalifi sert
verksted. fortsetter å
lyse. større uregelmessigheter.
Ikke fastspent
sikkerhetsbelte på
førerplassen
lyser, og
deretter
blinker. føreren har ikke spent fast
sikkerhetsbeltet. Trekk i beltet, og før endestykket inn i låsboksen.
lyser sammen med
et lydsignal, og
fortsetter deretter
å lyse. bilen kjører med ikke-
fastspent sikkerhetsbelte på
førersetet. Kontroller at beltet er forsvarlig spent fast ved å
trekke i den. Avsnitt 4, under "Sikkerhetsbelter".
ECO
vedvarende. Stop & Start har satt
motoren i STOP-modus
etter at bilen har stanset
(rødt lys, kø, annet..). Så snart du ønsker å kjøre videre slukker lampen
og motoren starter automatisk i START-modus.
blinker i noen
sekunder
og slukker
deretter. STOP-modus er midlertidig
ikke tilgjengelig.
eller
START-modus har utløst
seg automatisk. Avsnitt 2, under "Stop & Start".
Page 35 of 268

33
KLAR TIL
Å KJ
ØRE
22
Førerplass
Lampen for
har følgende status:
d
ette betyr
Løsning - handling

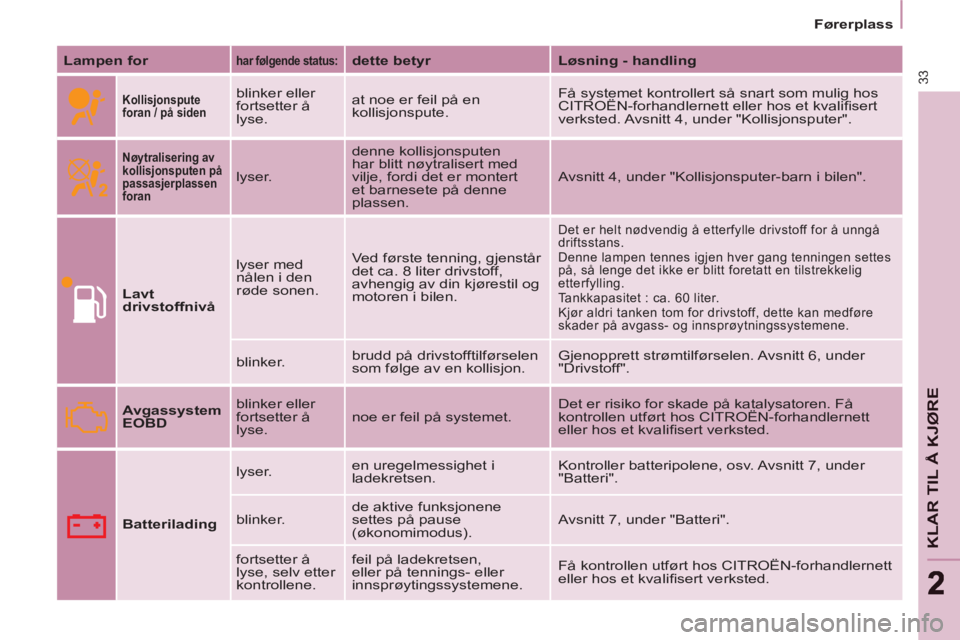

Kollisjonspute
foran / på siden
blinker eller
fortsetter å
lyse. at noe er feil på en
kollisjonspute. Få systemet kontrollert så snart som mulig hos
CITROËN-forhandlernett eller hos et kvalifi sert
verksted. Avsnitt 4, under "Kollisjonsputer".
Nøytralisering av
kollisjonsputen på
passasjerplassen
foran
lyser. denne kollisjonsputen
har blitt nøytralisert med
vilje, fordi det er montert
et barnesete på denne
plassen. Avsnitt 4, under "Kollisjonsputer-barn i bilen".
Lavt
drivstoffnivå
lyser med
nålen i den
røde sonen. Ved første tenning, gjenstår
det ca. 8 liter drivstoff,
avhengig av din kjørestil og
motoren i bilen.
Det er helt nødvendig å etterfylle drivstoff for å unngå
driftsstans.
Denne lampen tennes igjen hver gang tenningen settes
på, så lenge det ikke er blitt foretatt en tilstrekkelig
etterfylling.
Tankkapasitet : ca. 60 liter.
Kjør aldri tanken tom for drivstoff, dette kan medføre
skader på avgass- og innsprøytningssystemene.
blinker. brudd på drivstofftilførselen
som følge av en kollisjon. Gjenopprett strømtilførselen. Avsnitt 6, under
"Drivstoff".
Avgassystem
EOBD
blinker eller
fortsetter å
lyse. noe er feil på systemet. Det er risiko for skade på katalysatoren. Få
kontrollen utført hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.
Batterilading
lyser. en uregelmessighet i
ladekretsen. Kontroller batteripolene, osv. Avsnitt 7, under
"Batteri".
blinker. de aktive funksjonene
settes på pause
(økonomimodus). Avsnitt 7, under "Batteri".
fortsetter å
lyse, selv etter
kontrollene. feil på ladekretsen,
eller på tennings- eller
innsprøytingssystemene. Få kontrollen utført hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.
Page 36 of 268

ABS
34
Førerplass
Lampen for
har følgende
status:
dette betyr
Løsning - handling

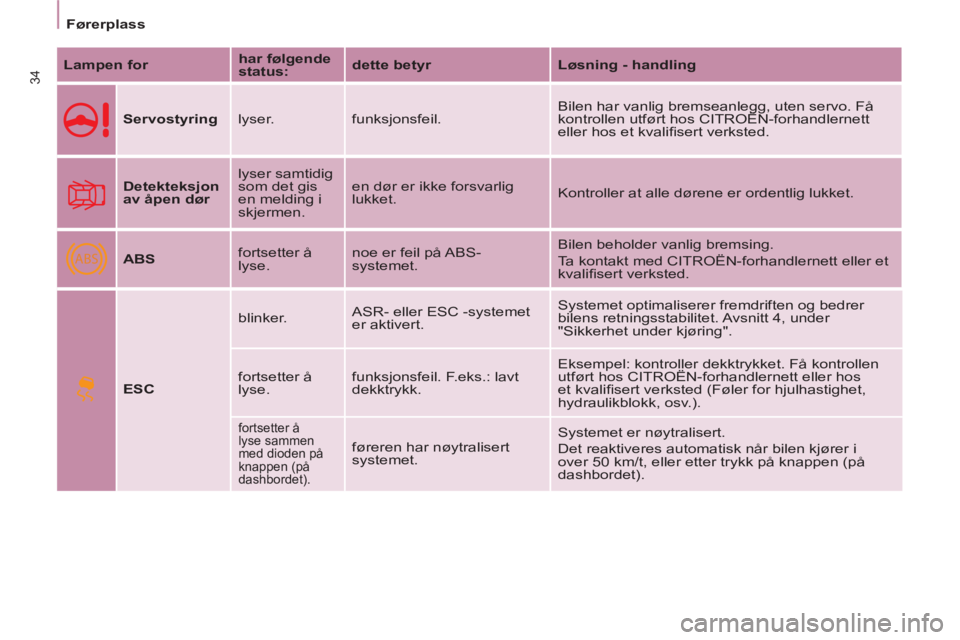

Servostyring
lyser. funksjonsfeil. Bilen har vanlig bremseanlegg, uten servo. Få
kontrollen utført hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.
Detekteksjon
av åpen dør
lyser samtidig
som det gis
en melding i
skjermen. en dør er ikke forsvarlig
lukket. Kontroller at alle dørene er ordentlig lukket.
ABS
fortsetter å
lyse. noe er feil på ABS-
systemet. Bilen beholder vanlig bremsing.
Ta kontakt med CITROËN-forhandlernett eller et
kvalifi sert verksted.
ESC
blinker. ASR- eller ESC -systemet
er aktivert. Systemet optimaliserer fremdriften og bedrer
bilens retningsstabilitet. Avsnitt 4, under
"Sikkerhet under kjøring".
fortsetter å
lyse. funksjonsfeil. F.eks.: lavt
dekktrykk. Eksempel: kontroller dekktrykket. Få kontrollen
utført hos CITROËN-forhandlernett eller hos
et kvalifi sert verksted (Føler for hjulhastighet,
hydraulikblokk, osv.).
fortsetter å
lyse sammen
med dioden på
knappen (på
dashbordet).
føreren har nøytralisert
systemet. Systemet er nøytralisert.
Det reaktiveres automatisk når bilen kjører i
over 50 km/t, eller etter trykk på knappen (på
dashbordet).
Page 37 of 268

35
KLAR TIL
Å KJ
ØRE
22
Førerplass
Lampen for
har følgende
status:
dette betyr
Løsning - handling

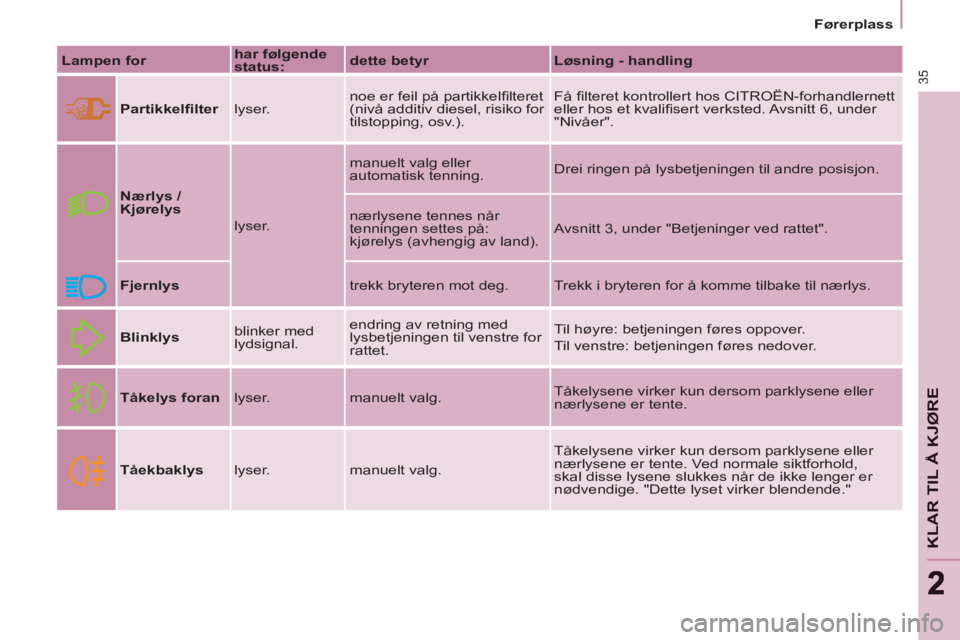

Partikkelfi lter
lyser. noe er feil på partikkelfi lteret
(nivå additiv diesel, risiko for
tilstopping, osv.). Få fi lteret kontrollert hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted. Avsnitt 6, under
"Nivåer".
Nærlys /
Kjørelys
lyser. manuelt valg eller
automatisk tenning. Drei ringen på lysbetjeningen til andre posisjon.
nærlysene tennes når
tenningen settes på:
kjørelys (avhengig av land). Avsnitt 3, under "Betjeninger ved rattet".
Fjernlys
trekk bryteren mot deg. Trekk i bryteren for å komme tilbake til nærlys.
Blinklys
blinker med
lydsignal. endring av retning med
lysbetjeningen til venstre for
rattet. Til høyre: betjeningen føres oppover.
Til venstre: betjeningen føres nedover.
Tåkelys foran
lyser. manuelt valg. Tåkelysene virker kun dersom parklysene eller
nærlysene er tente.
Tåekbaklys
lyser. manuelt valg. Tåkelysene virker kun dersom parklysene eller
nærlysene er tente. Ved normale siktforhold,
skal disse lysene slukkes når de ikke lenger er
nødvendige. "Dette lyset virker blendende."
Page 38 of 268

36
Førerplass
Lampen i displayet
har følgende
status:
dette betyr
Løsning - handling
Cruisekontroll
lyser. cruisekontroll valgt. Manuelt valg. Avsnitt 3, under "Betjeninger ved
rattet".
Hastighetsbegrenser
lyser. hastighetsbegrenser valgt. Manuelt valg. Avsnitt 3, under "Betjeninger ved
rattet".
Indikator
for skifte av
girtrinn
lyser. en anbefaling som
er uavhengig av
konfi gurasjonen og trafi kken
på veien. For å reduserer drivstofforbruket, skift til et
høyere girtrinn med en manuell girkasse. Føreren
kan velge å følge denne anvisningen eller ikke.
Forvarming
Diesel
lyser. klimatiske forhold krever
forvarming. Vent til lampen slukker for å starte bilen.
Vann i
dieselfi lteret
lyser sammen
med en
melding i
displayet. vann i dieselfi lteret. Få fi lteret tappet for vann i CITROËN-
forhandlernett eller hos et kvalifi sert verksted.
Avsnitt 6, under "Kontroller".
Avhengig av land.
Vedlikeholdsnøkkel
lyser. bilen skal snart inn til
vedlikeholdsservice. Se listen over vedlikeholdsoperasjoner i service -
og garantiheftet. Få vedlikeholdet utført hos
CITROËN-forhandlernett eller hos et kvalifi sert
verksted.
Klokkeslett
blinker. innstilling av klokkeslett. Bruk knappen på venstre side av
instrumentbordet. Avsnitt 2, under "Førerplass".
Page 39 of 268

37
KLAR TIL
Å KJ
ØRE
22
Førerplass

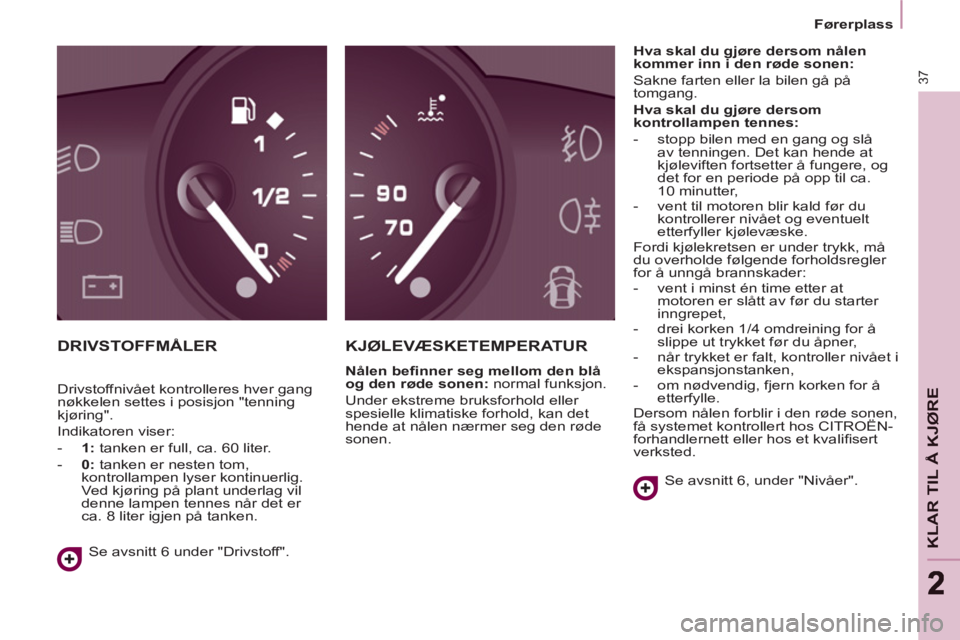

DRIVSTOFFMÅLER KJØLEVÆSKETEMPERATUR
Nålen befi nner seg mellom den blå
og den røde sonen:
normal funksjon.
Under ekstreme bruksforhold eller
spesielle klimatiske forhold, kan det
hende at nålen nærmer seg den røde
sonen.
Hva skal du gjøre dersom nålen
kommer inn i den røde sonen:
Sakne farten eller la bilen gå på
tomgang.
Hva skal du gjøre dersom
kontrollampen tennes:
- stopp bilen med en gang og slå
av tenningen. Det kan hende at
kjøleviften fortsetter å fungere, og
det for en periode på opp til ca.
10 minutter,
- vent til motoren blir kald før du
kontrollerer nivået og eventuelt
etterfyller kjølevæske.
Fordi kjølekretsen er under trykk, må
du overholde følgende forholdsregler
for å unngå brannskader:
- vent i minst én time etter at
motoren er slått av før du starter
inngrepet,
- drei korken 1/4 omdreining for å
slippe ut trykket før du åpner,
- når trykket er falt, kontroller nivået i
ekspansjonstanken,
- om nødvendig, fjern korken for å
etterfylle.
Dersom nålen forblir i den røde sonen,
få systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifi sert
verksted.
Se avsnitt 6, under "Nivåer".
Se avsnitt 6 under "Drivstoff". Drivstoffnivået kontrolleres hver gang
nøkkelen settes i posisjon "tenning
kjøring".
Indikatoren viser:
- 1: tanken er full, ca. 60 liter.
- 0: tanken er nesten tom,
kontrollampen lyser kontinuerlig.
Ved kjøring på plant underlag vil
denne lampen tennes når det er
ca. 8 liter igjen på tanken.
Page 40 of 268

38
Førerplass
Punktert dekk
STOP-lampen tennes.
Stopp bilen umiddelbart og unngå brå
bevegelser med rattet eller bremsene.
Foreta en midlertidig reparasjon av
hjulet som er skadet ved hjelp av
reparasjonssettet eller ved å montere
et reservehjul.
Få det skadde hjulet skiftet, og
kontroller dekktrykkene så snart som
mulig.
Sensorer som ikke detekteres
Servicelampen tennes.
Ved et skifte av hjul eller hvis en
sensor er defekt, blir ikke lenger
dekktrykket overvåket. Ta kontakt
med CITROËN-forhandlernett eller
et kvalifi sert verksted for å få den/de
defekte sensorene skiftet ut.
Enhver utskifting av hjul som er utstyrt
med dette systemet skal utføres av et
CITROËN-verksted eller et kvalifi sert
verksted.
Ved hjulskift, hvis du monterer et
hjul som ikke detekteres av bilen din
(eksempel: montering av vinterhjul),
må du få programmert systemet på nytt
hos CITROËN eller hos et kvalifi sert
verksted.
Systemet for registrering av for lavt
dekktrykk kan ikke erstatte førerens
ansvar og årvåkenhet.
DETEKSJON AV FOR LAVT
DEKKTRYKK AVGASSRENSNING
For lavt dekktrykk
Servicelampen tennes.
Etter et varsel om for lavt dekktrykk,
er deformeringen av et dekk ikke
nødvendigvis synlig.
Få dekktrykket kontrollert så snart som
mulig.
Avsnitt 7, under "Hjulskift".
Hvis det skadde hjulet er blitt
erstattet med et hjul uten sensor
(f.eks. reservehjul), vil varslingen
fortsette for å indikerer at trykket i dette
dekket ikke kan kontrolleres, og minner
om at det er nødvendig å få reparert
det skadde hjulet som er utstyrt med
en sensor. Sensorer kontrollerer dekktrykket
permanent og utløser en varsling ved
for lavt dekktrykk, punktering eller ved
feil på en sensor.
Enhver detektering
varsles ved hjelp av
et grafi sk symbol, et
lydsignal og en melding
i displayet. EODB (European On Board
Diagnosis) er et europeisk
integrert diagnosesystem
som blant annet overholder
de gjeldende normer når det
gjelder utslipp av:
- CO (karbonmonoksyd),
- HC (uforbrente hydrokarboner),
- NOx (nitrogenoksyd) eller partikler
som detekteres av oksygensonder
som er plassert før og etter
katalysatorene.
Føreren blir varslet om funksjonsfeil på
avgassystemet ved at den spesifi kke
lampen tennes i instrumenbordet.
Det er risiko for skade på
katalysatoren. Få systemet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifi sert verksted.
Riktig bruk
Systemet kan ikke erstatte en
regelmessig kontroll av dekktrykket
(inkl. reservehjulet). Ved denne typen
kontroller vil man kunne forsikre seg
om at bilens dynamiske egenskaper
er optimale, og at dekkene ikke slites
for fort, spesielt under krevende
kjøreforhold (mye last, høy hastighet).
Overholdelse av anvisningene om
dekktrykk er med på å reduserer bilens
drivstofforbruk.
Systemet kan tidvis forstyrres av
radiosignaler med tilsvarende
frekvenser.
