105
Parkeringsassistanse
SIKKERHET
4
Berlingo-2-VP-papier_no_Chap04_Securite_CA_ed01-2014
Aktivering / Nøytralisering Funksjonsfeil
Ved funksjonsfeil vil lysdioden på
knappen lyse samtidig som det avgis et
lydsignal og en melding gis i displayet.
Kontakt CITROËN-forhandlernett eller
et kvalifi sert verksted.
Riktig bruk
I dårlig vær eller om vinteren bør
du kontrollere at sensorene ikke er
tildekket av søle, is eller snø.
Systemet blir automatisk nøytralisert
ved kjøring med tilhenger eller
montering av sykkelstativ (tilhenger
eller stativ anbefalt av CITROËN).
Ryggevarsleren kan under ingen
omstendigheter erstatte førerens
oppmerksomhet og ansvar.
Systemet aktiveres eller
nøytraliseres ved å trykke på
denne knappen.
Aktiveringen og
nøytraliseringen av systemet
lagres i minnet når bilen
stanses.

ABS
ABS
106
Sikkerhet under kjøring
Berlingo-2-VP-papier_no_Chap04_Securite_CA_ed01-2014
ANTIBLOKKERING AV
HJUL (ABS - ELEKTRONISK
BREMSEKRAFTFORDELER)
ABS-systemet og den elektroniske
bremsekraftfordeleren bidrar til å øke
bilens stabilitet ved bremsing, spesielt
på dårlig eller glatt veibane.
ABS-systemet hindrer at hjulene
blokkeres, mens den elektroniske
bremsekraftfordeleren gir optimal
styring av bremsetrykket på hvert hjul. Dersom denne lampen lyser
samtidig som det avgis et
lydsignal og en melding gis i
displayet, betyr det at noe er
feil på ABS-systemet. Dette
kan føre til nedsatt kontroll over bilen
ved bremsing.
Hvis denne lampen lyser
sammen med bremse- og
STOP-lampen, samtidig som
det avgis et lydsignal og en
melding i displayet, betyr
det at noe er feil på den elektroniske
bremsekraftfordeleren. Dette kan føre
til nedsatt kontroll over bilen under
bremsing.
NØDBREMSASSISTANSE (AFU)
Ved nødbremsing gjør dette systemet
det mulig å oppnå optimalt bremsetrykk
raskere, trå hardt på pedalen uten å
slippe.
Systemet aktiveres i henhold til
hastigheten som brukes for å trå
inn bremsepedalen. Dette endrer
motstanden til pedalen under foten.
For å forlenge nødbremseassistansen:
hold foten på bremsepedalen.

Riktig bruk
Hvis det er risiko for blokkering av
hjulene, vil ABS-systemet automatisk
aktiveres. Men dette systemet gjør
det ikke mulig å oppnå kortere
bremsedistanse.
På meget glatt veibane (is, oljesøl,
osv...) vil ABS risikere å forlenge
bremsedistansen. Ved nødbremsing,
nøl ikke med å trå bremsepedalen
hardt inn, uten å slippe. Du vil da
kunne fortsette å manøvrere bilen
for å unngå en hindring, selv på glatt
veibane.
Under enkelte forhold kan det merkes
at ABS-systemet er i funksjon ved at
bremsepedalen vibrerer. Dette er helt
normalt.
Ved skifte av hjul (dekk og felger), påse
at hjulene er godkjente av CITROËN. Stans bilen med en gang.
I begge disse tilfellene: ta kontakt med
et CITROËN-verksted eller et kvalifi sert
verksted.

107
Sikkerhet under kjøring
SIKKERHET
4
Berlingo-2-VP-papier_no_Chap04_Securite_CA_ed01-2014
ANTISPINN (ASR)
OG ELEKTRONISK
STABILITETSKONTROLL (ESC)
Disse systemene fungerer sammen
med ABS-systemet og øker stabiliteten
til bilen.
Antispinnsystemet er veldig nyttig for å
bevare bilens stabilitet, og for å unngå
å miste kontrollen ved akselerasjon.
Antispinnsystement (ASR) gjør at
man unngår spinning av hjulene ved
at det virker inn på drivhjulene og
på motoren. Dette hjelper også til å
opprettholde bilens retningsstabilitet
under akselerasjon.
Med ESC blir bilens retningsstabilitet
bedret ved svingkjøring.
Dersom det oppstår avvik mellom den
banen bilen følger og den retningen
føreren ønsker, vil ESC-systemet virke
inn på bremsene til ett eller fl ere hjul
og på motoren slik at bilen gjeninntar
riktig kursretning.
Nøytralisering av ASR/
ESC-systemene
Under spesielt vanskelige kjøreforhold
(start av bil som sitter fast i gjørme,
sand, snø, osv.) kan det i noen
tilfelle være en fordel å nøytralisere
systemene ASR og ESC for å la
hjulene spinne og gjenvinne veigrepet. Funksjonskontroll
Riktig bruk
ASR/ESC systemene gir en ekstra
sikkerhet under vanlig kjøring, men
må ikke under noen omstendigheter
anspore føreren til å ta større sjanser
eller kjøre i for høye hastigheter.
Systemet fungerer korrekt på den
betingelse at forholdsreglene blir
overholdt når det gjelder hjulene
(dekk og felger), bremseelementene,
de elektroniske komponentene samt
de forskjellige fremgangsmåtene
for montering og vedlikehold som
anbefales av CITROËN.
Etter en kollisjon, få disse systemene
kontrollert hos CITROËN-
forhandlernett eller hos et kvalifi sert
verksted.
Funksjon av systemene ASR
og ESC
Lysdioden blinker når
systemene ASR eller ESC er
aktiverte.
Systemene kobles inn igjen:
- automatisk, når hastigheten kommer opp i over 50 km/t, Dersom noe er feil på disse
systemene, vil lampen lyse
samtidig som det avgis et
lydsignal og en melding vises
i displayet.
Ta kontakt med CITROËN-
forhandlernett eller et kvalifi sert
verksted for kontroll av systemet.
Denne lampen kan også lyse dersom
det er lite luft i dekkene. Få kontrollert
trykket i hvert dekk.
- Trykk på knappen eller drei hjulet til posisjon
ESC OFF (avhengig av
versjon).
- Lampen lyser: ASR og ESC systemene virker ikke lenger.
- manuelt, ved et nytt trykk på knappen eller ved
å dreie hjulet til denne
posisjonen (avhengig av
versjon)

115
Kollisjonsputer
Berlingo-2-VP-papier_no_Chap04_Securite_CA_ed01-2014
115
SIKKERHET
4
Hodekollisjonsputer
Dette systemet gir beskyttelse til
forsete- og baksetepassasjerene
(bortsett fra midtre plass i 2. seterad)
ved kraftige sidekollisjoner og
reduserer risikoen for hodeskader.
Hver hodekollisjonspute er integrert i
stolpene og i øvre del av kupeen.
Aktivering
Hodekollisjonsputene utløses samtidig
med sidekollisjonsputen på samme
side dersom det inntreffer et støt mot
detekteringssonen B , ved støt i bilens
lengdeakse, vannrett fra utsiden og
innover i bilen.
Hodekollisjonsputen blåses opp
mellom for- eller baksetepassasjeren
og vinduene.
Sidekollisjonsputer
Dette systemet beskytter overkroppen
til føreren og forsetepassasjeren ved
kraftige sidekollisjoner .
Hver sidekollisjonspute er integrert
i armaturet til forseteryggene, mot
døren.
Aktivering
Kollisjonsputen utløses på den siden
kollisjonen inntreffer, dersom det inntreffer
et støt mot detekteringssonen B , ved støt
i bilens lengdeakse, vannrett fra utsiden
og innover i bilen.
Puten blåses opp mellom personen og
det tilsvarende dørpanelet. Detekteringssone for støtet
A. Støtsone foran.
B. Støtsone på siden.
Funksjonsfeil
Dersom denne lampen lyser
i instrumentbordet, samtidig
som det avgis et lydsignal og
en melding gis i displayet,
ta kontakt med CITROËN-
forhandlernett eller et kvalifi sert
verksted for å få systemet kontrollert.
Det kan skje at kollisjonsputene ikke vil
utløses ved en kraftig kollisjon.
Ved lett påkjørsel eller støt mot
siden av bilen eller ved rundvelt,
kan det hende at kollisjonsputen
ikke utløses.

11 6

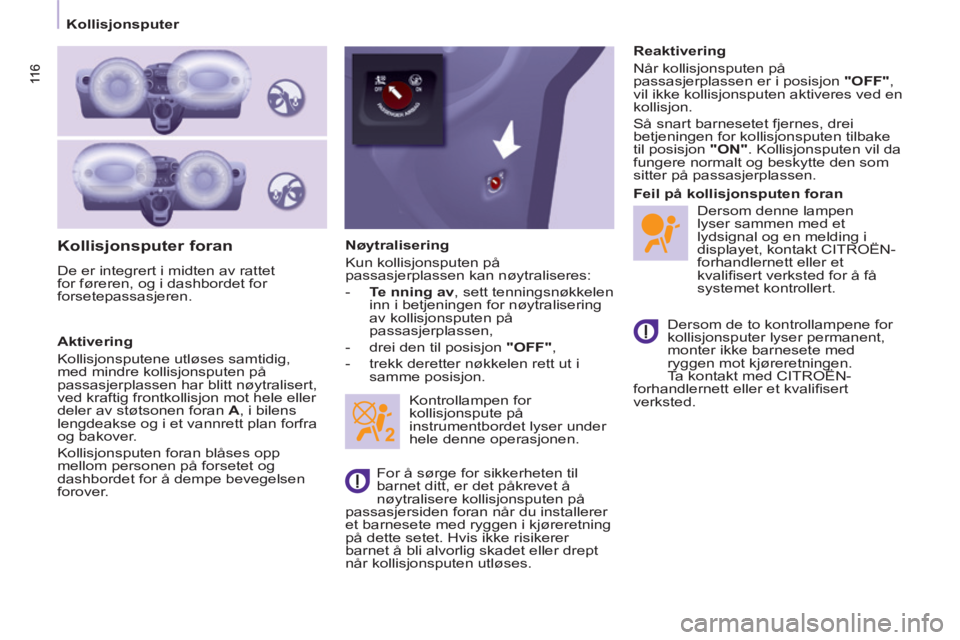

Kollisjonsputer
Berlingo-2-VP-papier_no_Chap04_Securite_CA_ed01-2014
11 6
Kollisjonsputer foran
De er integrert i midten av rattet
for føreren, og i dashbordet for
forsetepassasjeren.
Aktivering
Kollisjonsputene utløses samtidig,
med mindre kollisjonsputen på
passasjerplassen har blitt nøytralisert,
ved kraftig frontkollisjon mot hele eller
deler av støtsonen foran A , i bilens
lengdeakse og i et vannrett plan forfra
og bakover.
Kollisjonsputen foran blåses opp
mellom personen på forsetet og
dashbordet for å dempe bevegelsen
forover. Nøytralisering
Kun kollisjonsputen på
passasjerplassen kan nøytraliseres:
- Te
nning av , sett tenningsnøkkelen
inn i betjeningen for nøytralisering
av kollisjonsputen på
passasjerplassen,
- drei den til posisjon "OFF" ,
- trekk deretter nøkkelen rett ut i samme posisjon.
Kontrollampen for
kollisjonspute på
instrumentbordet lyser under
hele denne operasjonen. Dersom de to kontrollampene for
kollisjonsputer lyser permanent,
monter ikke barnesete med
ryggen mot kjøreretningen.
Ta kontakt med CITROËN-
forhandlernett eller et kvalifi sert
verksted. Feil på kollisjonsputen foran
For å sørge for sikkerheten til
barnet ditt, er det påkrevet å
nøytralisere kollisjonsputen på
passasjersiden foran når du installerer
et barnesete med ryggen i kjøreretning
på dette setet. Hvis ikke risikerer
barnet å bli alvorlig skadet eller drept
når kollisjonsputen utløses. Reaktivering
Når kollisjonsputen på
passasjerplassen er i posisjon
"OFF" ,
vil ikke kollisjonsputen aktiveres ved en
kollisjon.
Så snart barnesetet fjernes, drei
betjeningen for kollisjonsputen tilbake
til posisjon "ON" . Kollisjonsputen vil da
fungere normalt og beskytte den som
sitter på passasjerplassen.
Dersom denne lampen
lyser sammen med et
lydsignal og en melding i
displayet, kontakt CITROËN-
forhandlernett eller et
kvalifi sert verksted for å få
systemet kontrollert.

Nivåer
Berlingo-2-VP-papier_no_Chap06_Verifi cation_CA_ed01-2014
137
KONTROLLER
6
Nivå for kjølevæske
Bruk utelukkende kjølevæske som
anbefales av bilprodusenten.
Hvis dette ikke overholdes, risikerer du
store skader på motoren.
Kjølevæsketemperaturen reguleres
av kjøleviften når motoren er varm.
Kjøleviften kan også fungere når
tenningen er av. Kjølesystemet er
et trykksystem. Du bør derfor vente
minst én time fra motoren er stoppet til
kjølesystemet kan åpnes.
For å unngå brannskader, drei lokket
en kvart omdreining, og vent til trykket
har falt. Åpne deretter lokket og foreta
påfylling av kjølevæske.
Dersom du ofte må etterfylle væske,
betyr dette en feil som må kontrolleres
så raskt som mulig hos CITROËN
forhandlernett.
Nivå for servostyringsvæske
Bilen skal stå på fl att underlag og
motoren skal være av. Skru løs korken
på nivåindikatoren og kontroller at
nivået befi nner seg mellom MINI og
MAXI merket For å regenerere fi lteret anbefales det
at man så snart forholdene tilsier det,
kjører i en hastighet på 60 km/t i minst
fem minutter (til meldingen forsvinner
og servicelampen slukker).
Under regenerering av partikkelfi lteret,
kan det avgis reléstøy under
dashbordet.
Dersom meldingen fortsatt vises og
servicelampen fortsetter å lyse, kontakt
CITROËN -forhandlernett eller et
kvalifi sert verksted.
Etterfylling
Nivået skal være mellom MINI og MAXI
merkene i ekspansjonstanken. Dersom
du må etterfylle mer enn 1 liter, få
systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifi sert
verksted.
Nivå for vindusspylervæske og
lyktespylervæske
Av sikkerhetsmessige grunner og for å
oppnå best mulige resultater, bruk kun
CITROËN-produkter.
For å oppnå best mulig rengjøring
og for å unngå frost, må ikke denne
væsken erstattes med vann.
Kapasitet for beholderen for
vindusspylervæske: ca. 3 liter.
Dersom bilen er utstyrt med
lyktespylere, har beholderen en
kapasitet på 6 liter.
Nivå for tilsetningsmiddel
til diesel (diesel med
partikkelfilter)
Etterfylling
Etterfylling av tilsetningsmiddel skal
utføres med en gang hos CITROËN -
forhandlernett eller hos et kvalifi sert
verksted.
Brukte produkter
Unngå atl olje sitter for lenge på huden.
Bremsevæsken er helsefarlig og meget
etsende.
Hell ikke spillolje, bremsevæske
eller kjølevæske i vannavløp eller på
bakken. Bruk spesielle beholdere som
er til din disposisjon hos CITROËN-
forhandlernett.
Når dette nivået er minimalt, vil
servicelampen tennes, samtidig som
det avgis et lydsignal og en melding gis
i displayet.
Dersom dette skjer når motoren går,
betyr det at partikkelfi lteret begynner
å bli tilstoppet (f.eks. på grunn av mye
bykjøring: lave hastigheter, lange køer,
osv.).

DIESEL
Drivstoff
Berlingo-2-VP-papier_no_Chap06_Verifi cation_CA_ed01-2014
141
KONTROLLER
6
NØYTRALISERT
DRIVSTOFFKRETS
Ved kraftige støt vil en "sjokksensor"
automatisk bryte drivstofftilførselen til
motoren. Lampen blinker samtidig som
en melding vises i displayet.
Kontroller at det ikke forekommer
lekkasje eller drivstoffl ukt på utsiden av
bilen og gjenopprett drivstofftilførselen:
- slå av tenningen (posisjon STOP),
- ta ut tenningsnøkkelen,
- sett inn tenningsnøkkelen igjen,
- sett på tenningen og start bilen.
HÅNDPUMPE DIESEL
I tilfelle drivstoffstans, må
dieseoljesystemet settes i gang på nytt:
- fyll minst fem liter diesel på tanken,
- aktiver den manuelle pumpen i motorrommet under dekselet,
- påvirk starteren til motoren går.
Se avsnitt 6, under
"Motorrommet".
Kvaliteten på drivstoffet som
brukes i biler med dieselmotor
Dieselmotorene er helt kompatible med
biodrivstoff som er i overensstemmelse
med de aktuelle og fremtidige
europeiske normer (diesel som
overholder normen EN 590, blandet
med et biodrivstoff som overholder
normen EN 14214) og som distribueres
på bensinstasjoner (mulighet for
innblanding av 0 til 7 % fettsyre
metylester).
Biodrivstoff B30 kan brukes på
visse dieselmotorer, men dette
er under forutsetning at man
strengt overholder de forskjellige
vedlikeholdsbetingelsene. Ta kontakt
med CITROËN-forhandlernett eller et
kvalifi sert verksted.
Bruk av alt annet (bio)drivstoff (ren
eller utblandet vegetabilsk eller
animalsk olje, fyringsolje, osv.) er
strengt forbudt (risiko for skader på
motoren og på drivstoffkretsen).

143
Batteri
SMÅREPARASJONER
7
Berlingo-2-VP-papier_no_Chap07_Aide rapide_CA_ed01-2014
ØKONOMIMODUS
Etter at motoren er slått av og
nøkkelen er satt i posisjon "tenning",
vil visse funksjoner (vindusviskere,
el-vindusheiser, taklamper, bilradio,
osv.) kun kunne brukes i til sammen
tretti minutter. Dette er for å unngå
utlading av batteriet.
Når de tretti minuttene er gått, vil de
forskjellige funksjonene settes på
pause og kontrollampen for batteriet
blinker samtidig som det gis en
melding i displayet.
For å aktivere disse funksjonene på
nytt, start opp motoren og la den gå i
en liten stund.
Du kan da bruke funksjonene i dobbelt
så lang tid som den tiden det tar å
starte motoren. Men denne tiden vil
uansett være på mellom fem og tretti
minutter.
Dersom batteriet er utladet, vil ikke
bilen kunne starte.

9.6
02
Berlingo-2-VP-papier_no_Chap09b_RT6-2-7_CA_ed01-2014
For en global oversikt over detaljene i menyene du kan velge, se kapittel "Nivåinndeling skjermer". For vedlikehold av skjermen, anbefales det å bruke en myk klut (brilleklut) uten tilsetning av andre produkter.
"RADIO"
" TELEFON "
(Hvis samtale pågår)
SETUP: PARAMETRERING
dato og klokkeslett, konfi gurasjon av display, lyd.
Endring av lydkilde:
RADIO : sending RADIO .
MUSIC : sending MUSIC.
Ved å trykke fl ere ganger etter hverandre på tasten MODE får du tilgang til følgende visninger:
GENERELL FUNKSJONSMÅTE
"KART I FULLSKJERM"
"KART I VINDU"
(Hvis veivisning pågår)

9.23
06
Berlingo-2-VP-papier_no_Chap09b_RT6-2-7_CA_ed01-2014
TRAFIKKINFORMASJONER
Tilgang til menyen "TRAFIKKINFORMASJON"
Liste over TMC-meldinger som er inndelt i forhold til deres avstand til bilen.
Skifte listen i menyen (venstre/høyre).
" " " " " " " " " " " " " " " " " " " " " " " " Traffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c informationTraffi c information " " " " " " " " " " " " " " " " " " " " " " " " (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon) (Trafi kkinformasjon)
" Geographic fi lter " Geographic fi lter " Geographic fi lter(Geografi sk fi lter)
" Select TMC station " (Automatisk, manuell) (Velg TMC-stasjon)
" Display / Do not display messages " (Vis/Ikke vis melding)
eller
Trykk på " TRAFFIC " (Trafi kk).
