CITROEN BERLINGO MULTISPACE 2015 Betriebsanleitungen (in German)

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
29
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
-

Drehen Sie den Schalter nach links: 24H
oder 12H wird angezeigt.
-

d
rehen s ie den s chalter nach rechts,
um 24H oder 12H auszuwählen.
-
d
rehen s ie den s chalter nach links,
um den Vorgang der Uhreinstellung zu
beenden.
Nach ungefähr 30
Sekunden ohne weitere
Aktion erscheint wieder die aktuelle Anzeige.

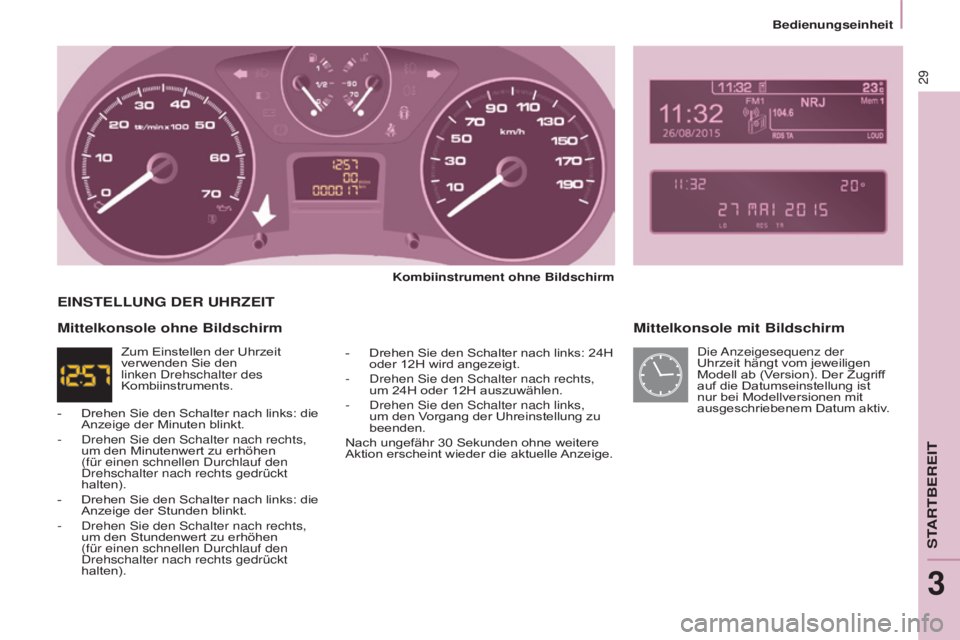

EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
die anzeigesequenz der
Uhrzeit hängt vom jeweiligen
Modell ab (V
ersion). Der Zugriff
auf die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
Zum Einstellen der Uhrzeit
verwenden Sie den
linken
d
rehschalter des
Kombiinstruments.
-

Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
-

d
rehen
s
ie den
s
chalter nach rechts,
um den Minutenwert zu erhöhen
(für einen schnellen
d
urchlauf den
d

rehschalter nach rechts gedrückt
halten).
-

Drehen Sie den Schalter nach links: die
Anzeige der Stunden blinkt.
-

d
rehen
s
ie den
s
chalter nach rechts,
um den Stundenwert zu erhöhen
(für einen schnellen
d
urchlauf den
d

rehschalter nach rechts gedrückt
halten).
Bedienungseinheit
staRtBeReit
3

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
30
Bildschirm C
Drücken Sie auf die Taste MENU.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die Wahl
zu bestätigen. Wählen Sie mit den Pfeilen die
Funktion KONFIGURATION
ANZEIGE an.
Drücken Sie auf OK, um die Wahl
zu bestätigen.
Wählen Sie mit den Pfeilen die
Funktion EINSTELLUNG DATUM
UND UHRZEIT an.Drücken Sie auf OK, um die Wahl
zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie mit
der OK-Taste bestätigen.
Wählen Sie dann das Feld OK auf
dem Bildschirm und bestätigen
Sie.
Bedienungseinheit

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
31

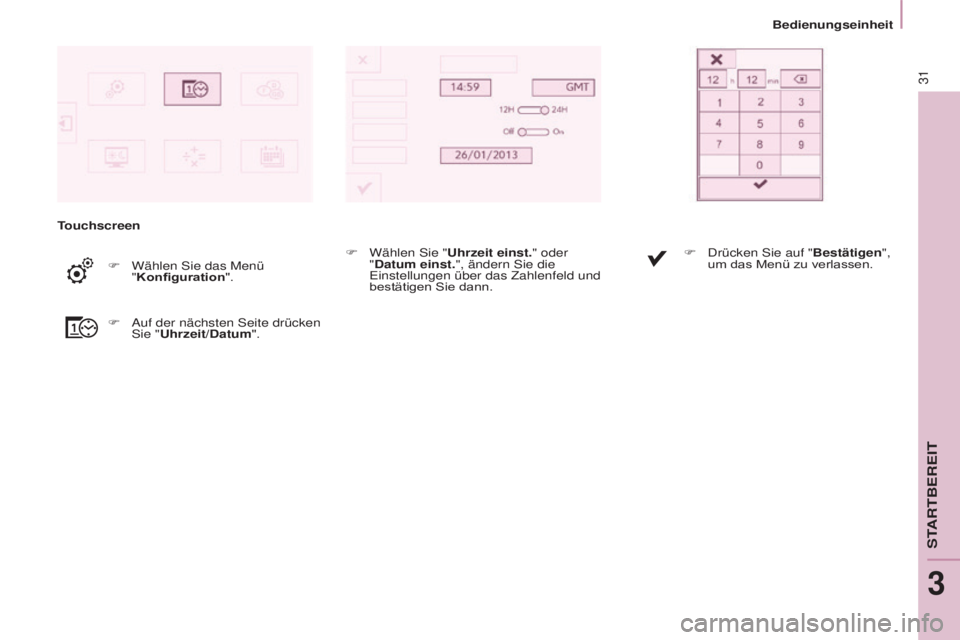

TouchscreenF
Wählen
s ie das Menü
"Konfiguration".
F
a uf der nächsten s eite drücken
s

ie "Uhrzeit/Datum". F

Wählen
s ie "Uhrzeit einst." oder
"Datum einst.", ändern
s ie die
e

instellungen über das Zahlenfeld und
bestätigen Sie dann. F
d rücken s ie auf "Bestätigen",
um das Menü zu verlassen.
Bedienungseinheit
staRtBeReit
3

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
32

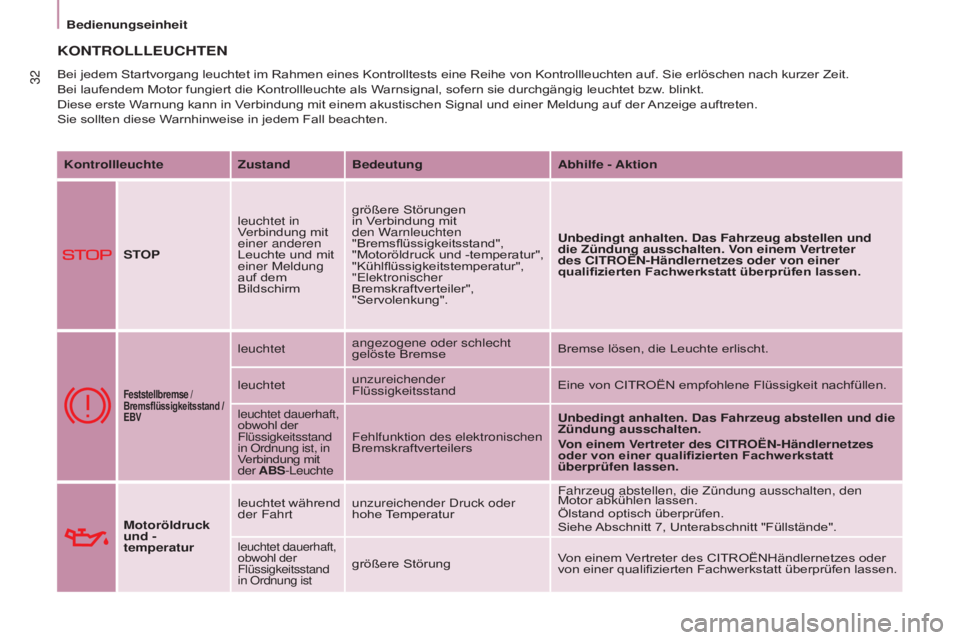

KONTROLLLEUCHTEN
KontrollleuchteZustand Bedeutung Abhilfe - Aktion
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und mit
einer Meldung
auf dem
Bildschirmgrößere Störungen
in Verbindung mit
den Warnleuchten
"Bremsflüssigkeitsstand",
"Motoröldruck und -temperatur",
"Kühlflüssigkeitstemperatur",
"
e lektronischer
Bremskraftverteiler",
"Servolenkung". Unbedingt anhalten. Das Fahrzeug abstellen und
die Zündung ausschalten. Von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Feststellbremse /
Bremsflüssigkeitsstand /

EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von CITROËN empfohlene Flüssigkeit nachfüllen.
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit
der
ABS-
l euchte
Fehlfunktion des elektronischen
Bremskraftverteilers Unbedingt anhalten. Das Fahrzeug abstellen und die
Zündung ausschalten.
Von einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen lassen.
Motoröldruck
und -
temperatur leuchtet während
der Fahrt
unzureichender
d ruck oder
hohe Temperatur Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen.
Ölstand optisch überprüfen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist
größere Störung
Von einem Vertreter des CITROËNHändlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach kurzer Zeit.
Bei laufendem Motor fungiert die Kontrollleuchte als Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Signal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.
Bedienungseinheit

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015

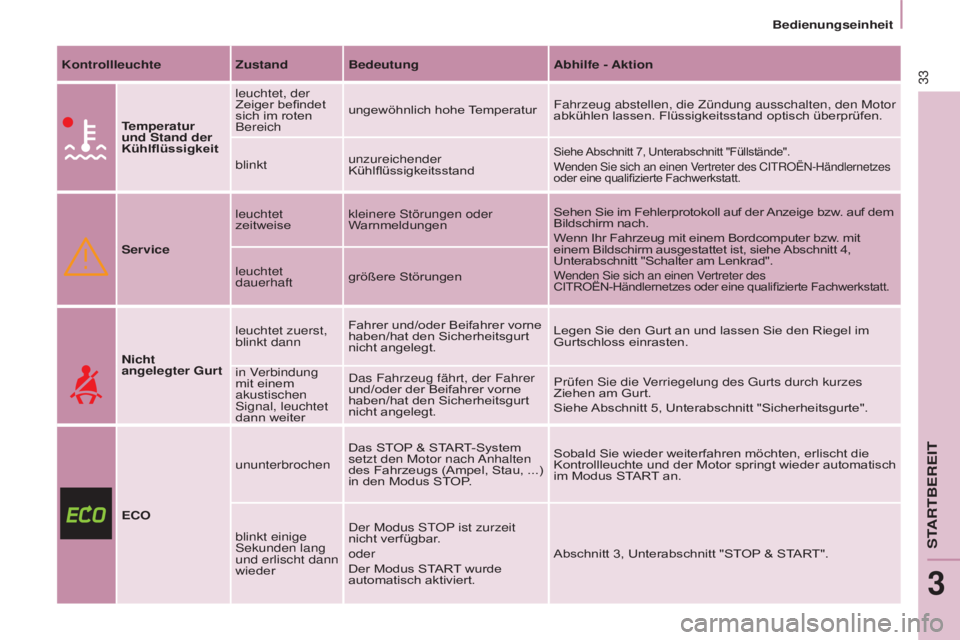

33KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Temperatur
und Stand der
Kühlflüssigkeit leuchtet, der
Zeiger befindet
sich im roten
Bereich
ungewöhnlich hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den Motor
abkühlen lassen. Flüssigkeitsstand optisch überprüfen.
blinkt unzureichender
Kühlflüssigkeitsstand
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Wenden
s ie sich an einen Vertreter des C it ROË n -Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Service leuchtet
zeitweise
kleinere s törungen oder
Warnmeldungen Sehen Sie im Fehlerprotokoll auf der Anzeige bzw. auf dem
Bildschirm nach.
Wenn Ihr Fahrzeug mit einem Bordcomputer bzw. mit
einem Bildschirm ausgestattet ist, siehe Abschnitt 4,
Unterabschnitt "Schalter am Lenkrad".
Wenden sie sich an einen Vertreter des

CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt.leuchtet
dauerhaft größere Störungen
Nicht
angelegter Gurt leuchtet zuerst,
blinkt dann
Fahrer und/oder Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
in Verbindung
mit einem
akustischen
s

ignal, leuchtet
dann weiter
d

as Fahrzeug fährt, der Fahrer
und/oder der Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt. Prüfen
s ie die Verriegelung des g urts durch kurzes
Ziehen am Gurt.
Siehe Abschnitt 5, Unterabschnitt "Sicherheitsgurte".
ECO ununterbrochen
Das STOP & START-System
setzt den Motor nach
a

nhalten
des Fahrzeugs (Ampel, Stau, ...)
in den Modus STOP. Sobald Sie wieder weiterfahren möchten, erlischt die
Kontrollleuchte und der Motor springt wieder automatisch
im Modus START an.
blinkt einige
s

ekunden lang
und erlischt dann
wieder
d

er Modus st
OP
ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch aktiviert. Abschnitt 3, Unterabschnitt "STOP & START".
Bedienungseinheit
staRtBeReit
3

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
34

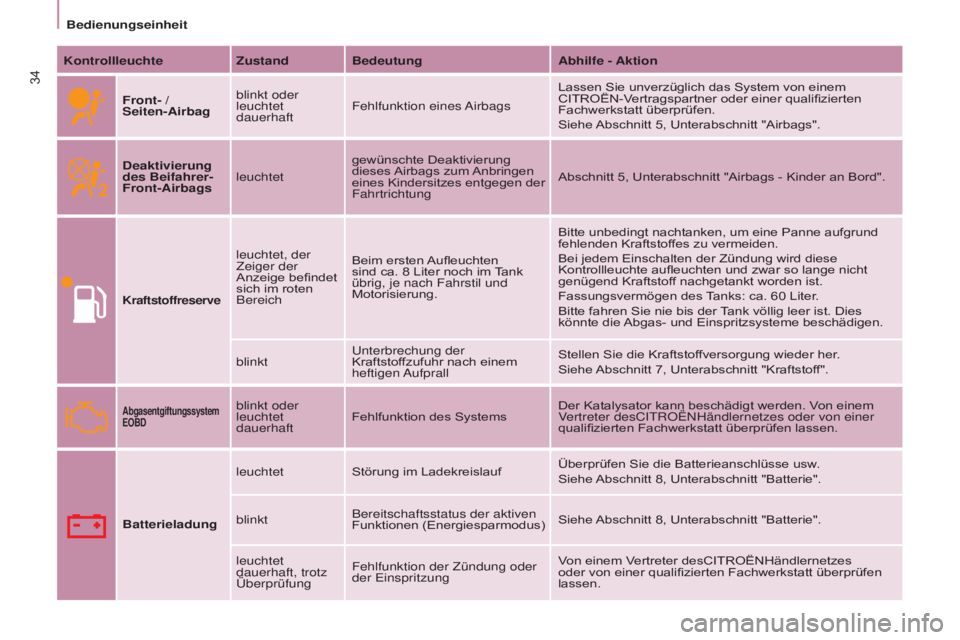

KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Front- /
Seiten-Airbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines
a irbagsLassen Sie unverzüglich das System von einem
CITROËN-Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Siehe Abschnitt 5, Unterabschnitt "Airbags".
Deaktivierung
des Beifahrer-
Front-Airbags leuchtet gewünschte Deaktivierung
dieses Airbags zum Anbringen
eines Kindersitzes entgegen der
Fahrtrichtung Abschnitt 5, Unterabschnitt "Airbags - Kinder an Bord".
Kraftstoffreserve
leuchtet, der
Zeiger der
Anzeige befindet
sich im roten
BereichBeim ersten Aufleuchten
sind ca. 8
Liter noch im Tank
übrig, je nach Fahrstil und
Motorisierung. Bitte unbedingt nachtanken, um eine Panne aufgrund
fehlenden Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
Kontrollleuchte aufleuchten und zwar so lange nicht
genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60
Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt
u

nterbrechung der
Kraftstoffzufuhr nach einem
heftigen
a ufprallStellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 7, Unterabschnitt "Kraftstoff".
Abgasentgiftungssystem
EOBDblinkt oder
leuchtet
dauerhaft
Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von einem
Vertreter desC
it ROË n Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Batterieladung leuchtet
Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 8, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus der aktiven
Funktionen (Energiesparmodus) Siehe Abschnitt 8, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Fehlfunktion der Zündung oder
der
e inspritzung Von einem Vertreter desCITROËNHändlernetzes
oder von einer qualifizierten Fachwerkstatt überprüfen
lassen.
Bedienungseinheit

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
+
ABS
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
35
KontrollleuchteZustandBedeutungAbhilfe - Aktion
Servolenkung leuchtet Fehlfunktion des
Systems
Das Fahrzeug fährt mit herkömmlicher Lenkung ohne Unterstützung.Von einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Tür nicht
geschlossen leuchtet in Verbindung
mit einer Meldung auf
dem Bildschirm eine
t

ür ist nicht richtig
geschlossen Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.
ABS leuchtet dauerhaft Fehlfunktion des
AntiblockiersystemsDas Fahrzeug fährt mit herkömmlicher Bremswirkung.
Wenden
s ie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
ESP blinkt
as

R oder
es
P greift ein Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
Siehe Abschnitt 5, Unterabschnitt "Fahrsicherheit".
leuchtet dauerhaft Fehlfunktion des
Systems.
Bsp.: geringen Luftdruck
der Reifen.Bsp.: Kontrollieren Sie den Reifendruck.
Von einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
(Reifengeschwindigkeitssensor, Hydraulikblock, ...).
Reifenfülldruck leuchtet
unzureichender
d
ruck
in einem oder mehreren
Reifen Den Druck der Reifen sobald wie möglich kontrollieren.
Diese Kontrolle muss vorzugsweise im kalten Zustand
durchgeführt werden.
blinkt, dann
permanentes
Aufleuchten, in
Verbindung mit der
Service-Kontrollleuchte
und, je nach
a

usstattung, der
a

nzeige einer Meldung
Das System der
Reifenfülldrucküberwachung
ist defekt oder einer der
Reifen besitzt keinen Sensor.Die Fülldruckerkennung ist nicht mehr sichergestellt.
Von einem Vertreter des CITROËN-Händlernetzes oder
einerqualifizierten Fachwerkstatt überprüfen lassen.
Partikelfilter leuchtet Fehlfunktion des
Partikelfilters
(
d
ieseladditivstand,
Gefahr des Zusetzens, ...)
Den Filter von einem Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt überprüfen lassen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Bedienungseinheit
staRtBeReit
3

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
36

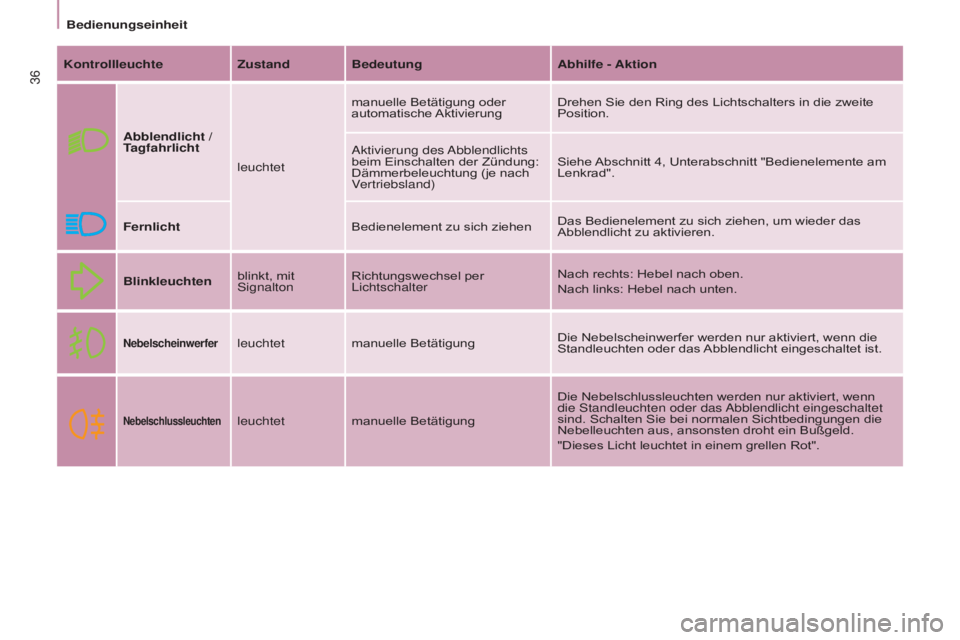

KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Abblendlicht /
Tagfahrlicht leuchtetmanuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die zweite
Position.
a

ktivierung des a bblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
Vertriebsland) Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Fernlicht Bedienelement zu sich ziehenDas Bedienelement zu sich ziehen, um wieder das
Abblendlicht zu aktivieren.
Blinkleuchten blinkt, mit
s

ignaltonRichtungswechsel per
l

ichtschalterNach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerferleuchtet
manuelle Betätigung Die Nebelscheinwerfer werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet ist.
Nebelschlussleuchtenleuchtet
manuelle Betätigung Die Nebelschlussleuchten werden nur aktiviert, wenn
die
s tandleuchten oder das a bblendlicht eingeschaltet
sind. Schalten Sie bei normalen Sichtbedingungen die
Nebelleuchten aus, ansonsten droht ein Bußgeld.
"Dieses Licht leuchtet in einem grellen Rot".
Bedienungseinheit

Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
37

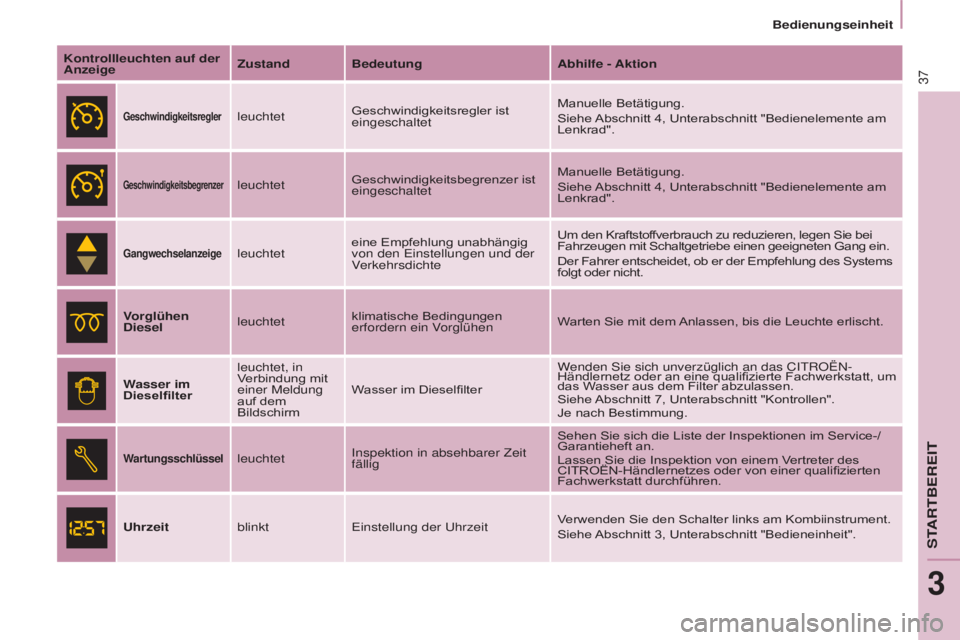

Kontrollleuchten auf der
AnzeigeZustand Bedeutung
Abhilfe - Aktion
GeschwindigkeitsreglerleuchtetGeschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Geschwindigkeitsbegrenzerleuchtet
Geschwindigkeitsbegrenzer ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Gangwechselanzeigeleuchtet
eine Empfehlung unabhängig
von den
e instellungen und der
Verkehrsdichte Um den Kraftstoffverbrauch zu reduzieren, legen Sie bei
Fahrzeugen mit Schaltgetriebe einen geeigneten Gang ein.
Der Fahrer entscheidet, ob er der Empfehlung des Systems
folgt oder nicht.
Vorglühen
Diesel leuchtetklimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte erlischt.
Wasser im
Dieselfilter leuchtet, in
Verbindung mit
einer Meldung
auf dem
Bildschirm
Wasser im Dieselfilter Wenden
s ie sich unverzüglich an das C it ROË n -
Händlernetz oder an eine qualifizierte Fachwerkstatt, um
das Wasser aus dem Filter abzulassen.
Siehe Abschnitt 7, Unterabschnitt "Kontrollen".
Je nach Bestimmung.
Wartungsschlüsselleuchteti nspektion in absehbarer Zeit
fällig Sehen Sie sich die Liste der Inspektionen im Service-/
Garantieheft an.
Lassen Sie die Inspektion von einem Vertreter des
CITROËN-Händlernetzes oder von einer qualifizierten
Fachwerkstatt durchführen.
Uhrzeit blinkt
e

instellung der u hrzeitVerwenden Sie den Schalter links am Kombiinstrument.
Siehe Abschnitt 3, Unterabschnitt "Bedieneinheit".
Bedienungseinheit
staRtBeReit
3

+
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2015
38
Additiv AdBlue®
Für weitere Informationen über das Befüllen siehe Abschnitt 7, Unterabschnitt "Additiv AdBlue®".
Warnungen Informationen
Abhilfe - Aktion
Warnung Niveau 1
Bei Einschalten der Zündung ertönt ein akustisches Signal.
d

ie Warnungen sind vorübergehend und bei eingeschalteter
Zündung und während der Fahrt dauerhaft.
Die Fahrreichweite wird ab 2

400

km (1

500

Meilen) gezählt
und geht bis 600

km (375

Meilen).
Die Fahrreichweiter verringert sich alle 300

km
(200

Meilen).
Der Inhalt des Additivtanks hat die Kapazität für
eine Fahrreichweite von 2 400 km (1 500 Meilen)
unterschritten.
Füllen Sie umgehend mit einem Kanister oder mit
Behältern das notwendige AdBlue
®-Additiv auf.
Warnung Niveau 2
Bei
e
inschalten der Zündung erklingt ein akustisches
Signal.
d

ie Warnungen sind vorübergehend (alle 30
s
ekunden)
und bei jedem Einschalten der Zündung und während der
Fahrt dauerhaft.
Die Fahrreichweite zählt ab 600

km (375

Meilen) bis 0

km
und verringert sich dann alle 50

km (30

Meilen).
a

dBlue
®-additiv unbedingt nachfüllen und auf keinen Fall
abwarten, bis es komplett aufgebraucht ist.
In der
Anzeige. Vorübergehende Anzeige: "NO START IN".
Auf dem
Touchscreen. Wählen Sie:
-

"Fahrunterstützung".
-


"Diagnose". Die Fahrreichweite wird angezeigt.
W

arnung Niveau 3
d

er
a
dBlue
®-Additivbehälter ist leer.
d
as Starten ist nicht möglich.e
s ist unbedingt erforderlich eine Mindestmenge von
3,8 Liter a dBlue® in den Tank einzufüllen.
Bedienungseinheit
