alarm CITROEN BERLINGO MULTISPACE 2015 Instrukcja obsługi (in Polish)

berlingo-2-VP_pl_chap03_Pret-a-partir_ed01-2015
42
alarm pozostaje aktywny
do momentu ponownego
napompowania, naprawy lub
wymiany opony albo opon.
k

oło zapasowe (typu dojazdowego,
"cienkie" albo z felgą stalową) nie
posiada czujnika.
Nieprawidłowe działanie
Alarm – zbyt niskie ciśnienie w
ogumieniu
Wykryta utrata ciśnienia nie
powoduje zawsze widocznego
odkształcenia opony.
n ie należy
poprzestawać na samej tylko kontroli
wizualnej.sygnalizuje go ciągłe świecenie
tej kontrolki wraz z towarzyszącym
sygnałem dźwiękowym, a w
zależności od wyposażenia
wyświetlany jest komunikat.Miganie, a następnie ciągłe
świecenie kontrolki niskiego
ciśnienia w oponach z
równoczesnym zapaleniem
się kontrolki "
s ervice", a w zależności
od wyposażenia, wyświetleniem
komunikatu, sygnalizuje wadliwe
działanie systemu.
W tym przypadku nadzór ciśnienia
w oponach nie jest już zapewniony.
W przypadku stwierdzenia anomalii
tylko w jednej z opon, wyświetlany
piktogram albo komunikat (w
zależności od wyposażenia) umożliwia
jej identyfikację.
-

Zmniejszyć natychmiast prędkość,
unikać szarpnięć kierownicą i
nagłego hamowania.
-


Zatrzymać się jak najszybciej,
gdy tylko warunki drogowe na to
pozwolą.
-


W przypadku przebicia opony
użyć zestawu do prowizorycznej
naprawy ogumienia albo koła
zapasowego (w zależności od
wyposażenia),
albo
-


jeżeli do dyspozycji jest sprężarka,
np. z zestawu do prowizorycznej
naprawy ogumienia, sprawdzić
ciśnienie we wszystkich czterech
oponach (zimnych),
albo
-


jeżeli nie można przeprowadzić
tej kontroli natychmiast, jechać
ostrożnie ze zmniejszoną
prędkością.
ten alarm wyświetla się także,
gdy co najmniej jedno z kół nie
jest wyposażone w czujnik (np.
w przypadku koła zapasowego typu
dojazdowego albo z felgą stalową).
Zlecić sprawdzenie systemu przez
aso

sieci c I tro Ë n albo przez
warsztat specjalistyczny lub, po
przebiciu opony, zamontować oponę
na oryginalnej feldze wyposażonej
w czujnik.
Stanowisko kierowcy

berlingo-2-VP_pl_chap03_Pret-a-partir_ed01-2015berlingo-2-VP_pl_chap03_Pret-a-partir_ed01-2015
43
WSKAźNIK SERWISOWY
ustala odległość do przeglądu w
zależności od eksploatacji samochodu. Odległość do przeglądu ponad
1
000 km
Przykład : pozostało 4 800 km do
przeglądu. Po włączeniu zapłonu
i przez kilka następnych sekund
wyświetlacz pokazuje:
Po kilku sekundach od włączenia
zapłonu, zapala się poziom oleju w
zależności od wersji, następnie licznik
całkowitego przebiegu powraca do
normalnego trybu działania i wskazuje
przebieg całkowity oraz dzienny.
Odległość do przeglądu poniżej
1
000 km.
Przy każdym włączeniu zapłonu
i przez kilka sekund, miga klucz i
wyświetlona zostaje liczba pozostałych
do przeglądu kilometrów: Po kilku sekundach od włączenia
zapłonu, zapala się poziom oleju w
zależności od wersji, następnie licznik
przebiegu całkowitego powraca do
normalnego trybu działania, a symbol
klucza pozostaje zapalony.
s ygnalizuje
on zbliżający się przegląd.
Termin przeglądu przekroczony
Działanie
W chwili włączenia zapłonu i przez
następne kilka sekund, zapala się
symbol klucza oznaczający przegląd;
wyświetlacz licznika kilometrów
wyświetla liczbę kilometrów
(przybliżoną) pozostałych do
następnego przeglądu.
terminy przeglądów są obliczane od
ostatniego zerowania wskaźnika.
termin określają dwa czynniki:
-


przejechana liczba kilometrów
,
-

czas jaki upłynął od ostatniego
przeglądu.
c

zynnik kilometrów pozostałych
do przejechania może być
wyprzedzony przez czynnik
czasowy, w zależności od
sposobu jazdy kierowcy. Przy pracującym silniku, klucz
pozostanie zapalony do momentu
wykonania przeglądu.
W wersjach Diesel
b lueHDi, temu
alarmowi towarzyszy także ciągłe
świecenie kontrolki
s ervice, z chwilą
włączenia stacyjki.
Przy każdym włączeniu
zapłonu i przez kilka
następnych sekund,
klucz miga, a licznik
kilometrów wskazuje
liczbę przekroczonych
kilometrów

.
W wersjach Diesel
b lueHDi,
klucz może także zapalić się z
wyprzedzeniem, w zależności od
poziomu pogorszenia jakości oleju
silnikowego. Zjawisko to zależy od
warunków użytkowania samochodu.
Stanowisko kierowcy
GOT
3

Berlingo-2-VP_pl_Chap05_Securite_ed01-2015
123

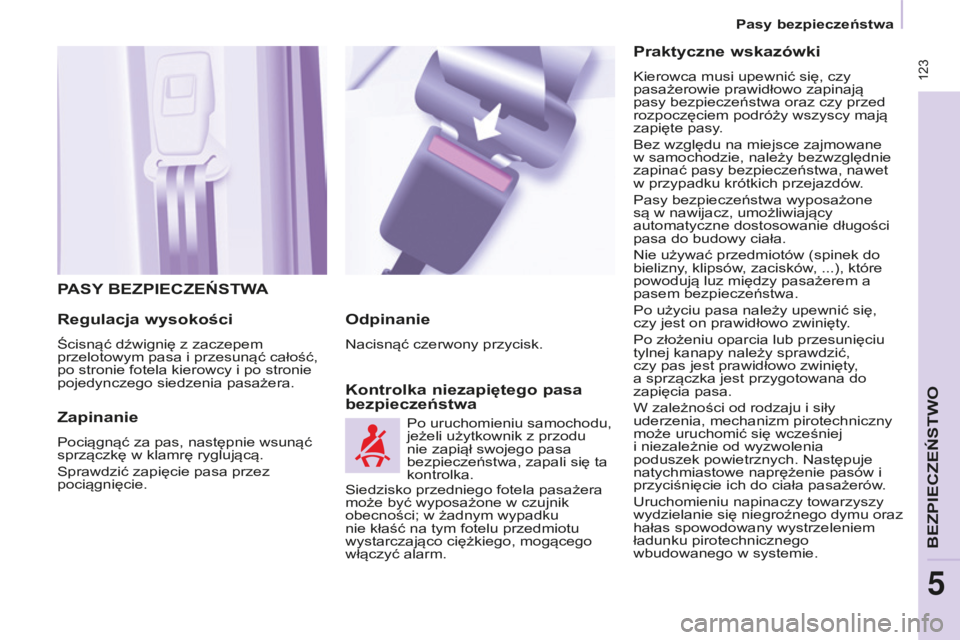

PASY BEZPIECZEŃSTWA
Regulacja

wysokości
Ścisnąć dźwignię z zaczepem
przelotowym pasa i przesunąć całość,
po stronie fotela kierowcy i po stronie
pojedynczego siedzenia pasażera.
Zapinanie
Pociągnąć za pas, następnie wsunąć
sprzączkę w klamrę ryglującą.
s

prawdzić zapięcie pasa przez
pociągnięcie.
Kontrolka niezapiętego pasa
bezpieczeństwa Odpinanie
nacisnąć czerwony przycisk.
Po uruchomieniu samochodu,
jeżeli użytkownik z przodu
nie zapiął swojego pasa
bezpieczeństwa, zapali się ta
kontrolka.
Praktyczne wskazówki
kierowca musi upewnić się, czy
pasażerowie prawidłowo zapinają
pasy bezpieczeństwa oraz czy przed
rozpoczęciem podróży wszyscy mają
zapięte pasy
.
b

ez względu na miejsce zajmowane
w samochodzie, należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Pasy bezpieczeństwa wyposażone
są w nawijacz, umożliwiający
automatyczne dostosowanie długości
pasa do budowy ciała.
n

ie używać przedmiotów (spinek do
bielizny, klipsów, zacisków, ...), które
powodują luz między pasażerem a
pasem bezpieczeństwa.
Po użyciu pasa należy upewnić się,
czy jest on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić,
czy pas jest prawidłowo zwinięty,
a sprzączka jest przygotowana do
zapięcia pasa.
W zależności od rodzaju i siły
uderzenia, mechanizm pirotechniczny
może uruchomić się wcześniej
i niezależnie od wyzwolenia
poduszek powietrznych.
n astępuje
natychmiastowe naprężenie pasów i
przyciśnięcie ich do ciała pasażerów.
u

ruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz
hałas spowodowany wystrzeleniem
ładunku pirotechnicznego
wbudowanego w systemie.
s

iedzisko przedniego fotela pasażera
może być wyposażone w czujnik
obecności; w żadnym wypadku
nie kłaść na tym fotelu przedmiotu
wystarczająco ciężkiego, mogącego
włączyć alarm.
Pasy bezpieczeństwa
bEZPIEcZE
stWo
5

163
berlingo-2-VP_pl_chap07_Verification_ed01-2015berlingo-2-VP_pl_chap07_Verification_ed01-2015

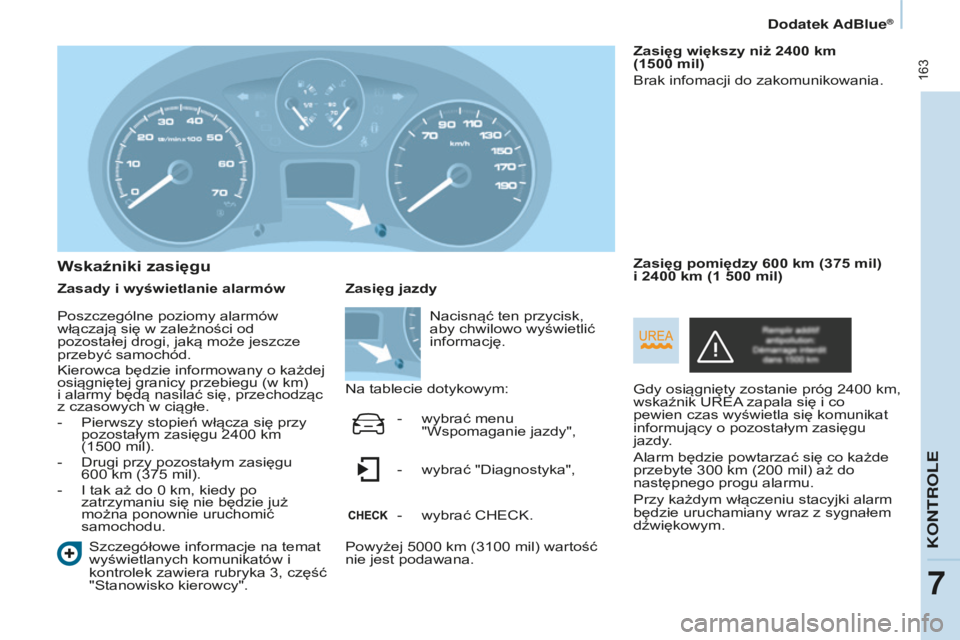

Wskaźniki zasięgu
Zasady i wyświetlanie alarmów
s
zczegółowe informacje na temat
wyświetlanych komunikatów i
kontrolek zawiera rubryka 3, część
"
s tanowisko kierowcy". Zasięg większy niż 2400
km
(1500 mil)
b

rak infomacji do zakomunikowania.
g

dy osiągnięty zostanie próg 2400 km,
wskaźnik
ur E a
zapala się i co
pewien czas wyświetla się komunikat
informujący o pozostałym zasięgu
jazdy

.
a

larm będzie powtarzać się co każde
przebyte 300
km (200 mil) aż do
następnego progu alarmu.
Przy każdym włączeniu stacyjki alarm
będzie uruchamiany wraz z sygnałem
dźwiękowym. Zasięg pomiędzy 600 km (375 mil)
i 2400 km (1 500 mil)
Zasięg jazdy
n

a tablecie dotykowym:
Powyżej 5000
km (3100 mil) wartość
nie jest podawana.
n

acisnąć ten przycisk,
aby chwilowo wyświetlić
informację.
-

wybrać menu
"Wspomaganie jazdy",
-


wybrać "Diagnostyka",
-


wybrać
c HE ck .
Poszczególne poziomy alarmów
włączają się w zależności od
pozostałej drogi, jaką może jeszcze
przebyć samochód.
k

ierowca będzie informowany o każdej
osiągniętej granicy przebiegu (w km)
i alarmy będą nasilać się, przechodząc
z czasowych w ciągłe.
-

Pierwszy stopień włącza się przy
pozostałym zasięgu 2400

km
(1500
mil).
-

Drugi przy pozostałym zasięgu
600

km (375 mil).
-

I tak aż do 0
km, kiedy po
zatrzymaniu się nie będzie już
można ponownie uruchomić
samochodu.
KONTROLE
7
Dodatek Adblue®

164
berlingo-2-VP_pl_chap07_Verification_ed01-2015berlingo-2-VP_pl_chap07_Verification_ed01-2015
Z chwilą osiągnięcia granicy
600 km miga wskaźnik ur E a i
zapala się wskaźnik
s ervice wraz
z wyświetleniem komunikatu
informującego o zasięgu jazdy.
a

larm będzie powtarzać się co
30
sekund wraz z aktualizacją
pozostałego zasięgu co każde
przebyte 50
km (30 mil).
Przy każdym włączeniu stacyjki
pojawi się alarm wraz z sygnałem
dźwiękowym.
Gdy pozostały zasięg stanie się
równy 0
km, przepisowe urządzenie
zainstalowane w samochodzie
uniemożliwi rozruch silnika i jazdę.
o
siągnięto poziom 0 dodatku
a
d b lue
®.
Poziom emisji zanieczyszczeń
w spalinach samochodu jest już
niezgodny normą "Euro 6" i silnika nie
można uruchomić.
a

by móc ponownie uruchomić
samochód, należy wlać do zbiornika
minimum 4

litry dodatku
a

d
b
lue
®.
-

Wlać zawartość do zbiornika (przez
rurę wlewu z niebieskim korkiem).
-


Włączyć stacyjkę bez włączania
rozrusznika.
-


Zaczekać 10


sekund i dopiero
potem uruchomić silnik.
Zasięg pomiędzy 0

i 600

km
(375

mil)
Rozruch niemożliwy, awaria
związana z brakiem dodatku
AdBlue
® w zbiorniku
Należy unikać osiągnięcia
pozostałego zasięgu jazdy
0

km!
Podczas jazdy alarm będzie powtarzać
się, dopóki zapas dodatku w zbiorniku
nie zostanie odpowiednio uzupełniony.
Zaniechanie uzupełnienia płynu
w specjalnym zbiorniku grozi
unieruchomieniem samochodu.
n

astępnie wykonać napełnianie
uzupełniające zbiornika, którego
pojemność wynosi 17
litrów.
a

lbo skontaktować się z
aso

sieci
c I tro Ë n lub z warsztatem
specjalistycznym.
Dodatek AdBlue®

165
berlingo-2-VP_pl_chap07_Verification_ed01-2015berlingo-2-VP_pl_chap07_Verification_ed01-2015
Niesprawność systemu SCR
kontrolki urEa, service i
autodiagnostyki silnika się zapalają.
Po każdym włączeniu stacyjki sygnał
dźwiękowy i komunikat potwierdzają
usterkę systemu utrzymania czystości
spalin.
j

eżeli jest to usterka czasowa,
alarm znika, gdy tylko poziom emisji
zanieczyszczeń staje się zgodny
z normą.
u
sterka potwierdzona
o

prócz opisanych wcześniej sygnałów
kontrolka ur E a
miga i dopuszczalny

zasięg będzie wyświetlany w kilometrach
(milach).
a
larm co 30 sekund będzie ponawiany
wraz z aktualizacją zasięgu skokowo
co 50 km.
n

ależy możliwie jak najszybciej
skontaktować się z
aso
sieci c
I tro Ë n albo z warsztatem
specjalistycznym.
Zaniechanie grozi niemożnością
ponownego uruchomienia samochodu. Rozruch zabroniony, po
przejechaniu 1100
km (700 mil)
Wykrycie
Przy każdej próbie rozruchu włącza
się alarm i wyświetla się komunikat
" u sterka oczyszczania spalin: r ozruch
zabroniony".
n

atomiast po przejechaniu 50 km
(30
mil) z ciągłym świeceniem
kontrolek sygnalizujących alarm
usterka zostaje potwierdzona.
u

rządzenie blokujące ponowny rozruch
silnika włączy się automatycznie po
przejechaniu ponad 1100
km (700 mil)
od momentu tego potwierdzenia.
n

ależy możliwie jak najszybciej
zlecić sprawdzenie systemu w
aso


sieci
c I tro Ë n albo w warsztacie
specjalistycznym.
KONTROLE
7
Dodatek AdBlue®

167
berlingo-2-VP_pl_chap07_Verification_ed01-2015berlingo-2-VP_pl_chap07_Verification_ed01-2015
Przechowywać ad b lue® poza
zasięgiem dzieci, w oryginalnym
pojemniku.
n

igdy nie przelewać
a

d
b
lue
® do
innego pojemnika: utraciłby wówczas
swoją czystość.
n

igdy nie rozcieńczać dodatku wodą.
n

igdy nie wlewać dodatku do zbiornika
oleju napędowego.
Zalecenia dotyczące przechowywania
nie przechowywać pojemników /
butelek a d b lue® w samochodzie.
Zamarzanie dodatku AdBlue
®
AdBlue® zamarza w przybliżeniu
poniżej -11° c (12,2°F) i ulega
degradacji od 25°
c (77°F).
Zaleca się przechowywanie
pojemników w miejscu chłodnym i
zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
j

eśli dodatek zamarzł, będzie można
go użyć po całkowitym rozmrożeniu na
powietrzu w temperaturze otoczenia.
s
ystem scr jest wyposażony
w urządzenie do podgrzewania
zbiornika
a
d b lue
®, co zapewnia
działanie pojazdu w normalnych
warunkach użytkowania.
W sytuacjach wyjątkowych, jak
np. parkowanie samochodu w
temperaturach niższych od -15°
c (5°F)
przez długi okres, alarm związany z
systemem czystości spalin może być
związany z zamarznięciem
a

d b lue
®.
Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin aż do
ponownego przejścia dodatku w stan
ciekły.
a

larm związany z niesprawnością
systemu nie znika od razu, nastąpi
to dopiero po przejechaniu kilku –
kilkunastu kilometrów.
KONTROLE
7
Dodatek AdBlue®

186
berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015berlingo-2-VP_pl_chap08_aide-rapide_ed01-2015

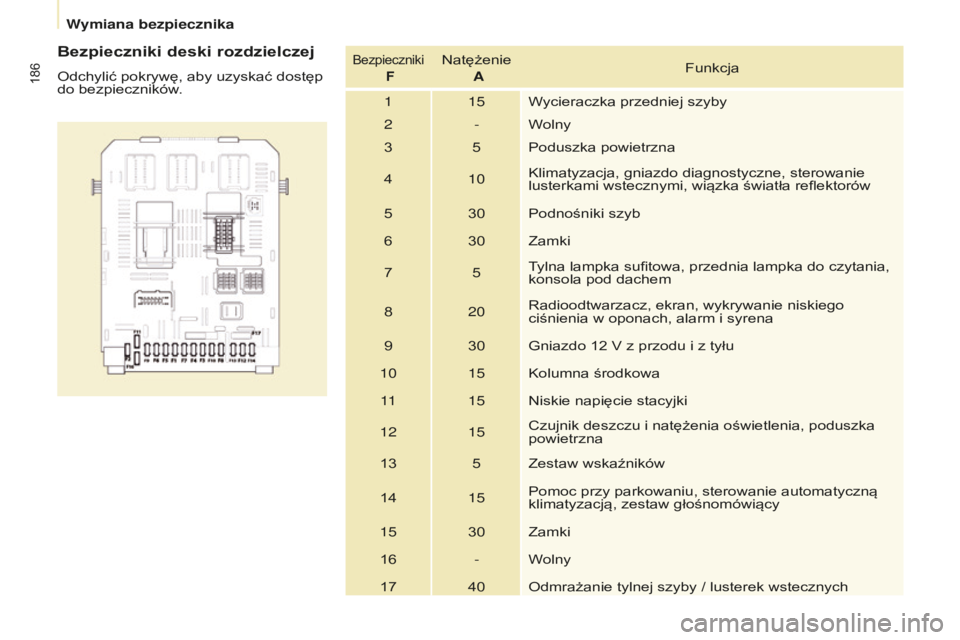

Bezpieczniki deski rozdzielczej
odchylić pokrywę, aby uzyskać dostęp
do bezpieczników .
bezpieczniki
Fnatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 -Wolny
3 5Poduszka powietrzna
4 10
k

limatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5
tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20
r

adioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30
g

niazdo 12 V z przodu i z tyłu
10 15
k

olumna środkowa
11 15
n

iskie napięcie stacyjki
12 15
c

zujnik deszczu i natężenia oświetlenia, poduszka
powietrzna
13 5Zestaw wskaźników
14 15Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 -Wolny
17 40
o

dmrażanie tylnej szyby / lusterek wstecznych
Wymiana bezpiecznika

213
berlingo-2-VP_pl_chap10a_sMEgplus_ed01-2015
Poziom 1Poziom 2 Poziom 3 Objaśnienia
Nawigacja
Podstrona
Komunik. drog. Na trasie
Wybierz komunikaty i promień filtrowania.
W pobl. pojazdu
W pkt. docel.
Objazd
ob

jazd na odcinku
ob

licz ponownie trasę
Zakończ Zapisz swój wybór.
Nawigacja
Podstrona
Konfiguruj mapę Zorientowanie
Płaska zorient. na północ
Wybierz wyświetlenie i orientację mapy.
Płaska w kierunku jazdy
W perspektywie
Mapy
Wygląd Mapa kolorowa "dzień"
Mapa kolorowa "noc"
Dzień / noc automat.
Zatwierdź Zapisz parametry.
Nawigacja
Podstrona
us

tawienia Kr yteria oblicz.
Wykonaj ustawienia oraz wybierz głośność i
wypowiadanie nazw ulic.
Głos
Alarm!
Opcje drogowe
Zatwierdź
Zapisz swój wybór.
Audio i T
tEcHnoLogIa na PokłaDZIE
10

218
berlingo-2-VP_pl_chap10a_sMEgplus_ed01-2015
ustawianie alarmów dla
Stref niebezpiecznych
nacisnąć Na wigacja, aby wyświetlić
stronę główną.
na

cisnąć podstronę.
Wybrać "
us

tawienia".
Wybrać " Alarm! ".
Można włączyć alarmy dla "
st

ref
niebezpiecznych", a następnie:
-
a
l

arm dźwiękowy
-
a
l

arm tylko podcz. nawigacji
-
a
l

arm tylk. przy przekr. pręd.
-

P

okaż ograniczenia prędkości
-

"cz

as": wybór czasu poprzedzającego
alarm dla "
st

ref niebezpiecznych" .
Wybrać "Zatwierdź". Funkcje alarmów są dostępne tylko
wtedy, gdy
s
t
refy niebezpieczne
zostały wcześniej pobrane i
zainstalowane w systemie.
ruch drogowy
Informacje drogowe
Wyświetlanie komunikatów
nacisnąć " Nawigacja", aby
wyświetlić stronę główną.
na

cisnąć podstronę.
Wybrać "Komunik. drog.".
us

tawić filtry: " Na trasie ",
" Wokół ",
" W pkt. docel. ", aby uzyskać
zawężoną listę komunikatów.
na

cisnąć drugi raz, aby wyłączyć filtr.
Audio i T
