CITROEN BERLINGO MULTISPACE 2015 Návod na použitie (in Slovak)

69
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015
Správne použitie
Pre maximálne schladenie alebo
zohriatie interiéru vozidla je možné
prekročiť hodnotu 15 otočením
ovládača až po zobrazenie LO alebo
hodnoty 27
otočením ovládača až po
zobrazenie HI.
Pri vstupe do vozidla môže byť teplota
v interiéri výrazne nižšia (alebo vyššia)
ako teplota komfortu. Pre rýchle
dosiahnutie požadovaného komfortu
nie je potrebné meniť zobrazenú
hodnotu. Pre dosiahnutie zadanej
hodnoty komfortu systém použije svoj
maximálny výkon.

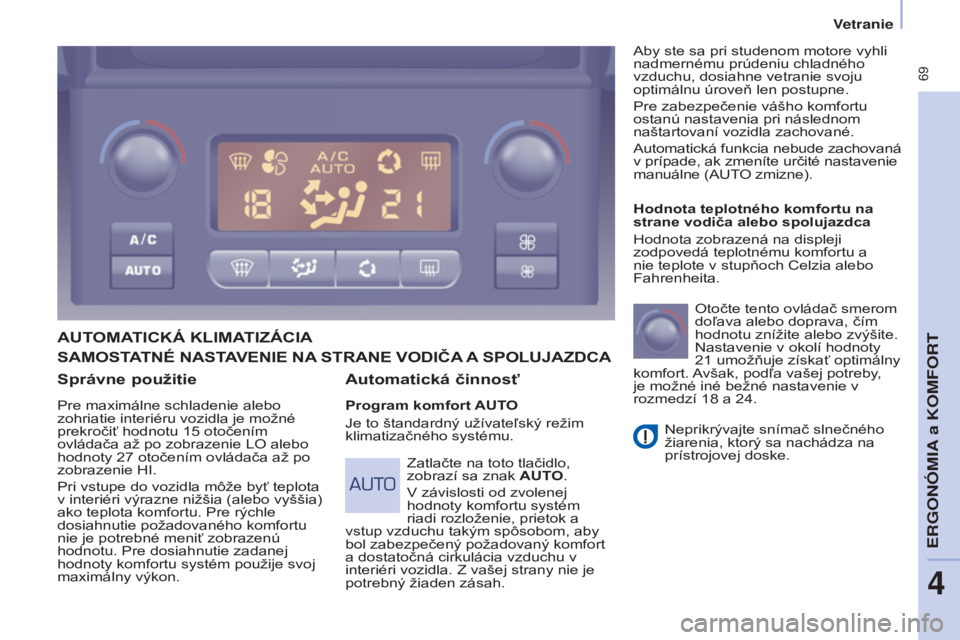

AUTOMATICká kLIMATIZáCIA
Automatická

činnosť
Program komfort AUTO
Je to štandardný užívateľský režim
klimatizačného systému.Hodnota teplotného komfortu na
strane vodiča alebo spolujazdca
Hodnota zobrazená na displeji
zodpovedá teplotnému komfortu a
nie teplote v stupňoch Celzia alebo
Fahrenheita.
Otočte tento ovládač smerom
doľava alebo doprava, čím
hodnotu znížite alebo zvýšite.
Nastavenie v okolí hodnoty
21 umožňuje získať optimálny
komfort.
avšak, podľ
a vašej potreby,
je možné iné bežné nastavenie v
rozmedzí 18 a 24.
Neprikrývajte snímač slnečného
žiarenia, ktorý sa nachádza na
prístrojovej doske.
Zatlačte na toto tlačidlo,
zobrazí sa znak AUTO.
v

závislosti od zvolenej
hodnoty komfortu systém
riadi rozloženie, prietok a
vstup vzduchu takým spôsobom, aby
bol zabezpečený požadovaný komfort
a dostatočná cirkulácia vzduchu v
interiéri vozidla. Z vašej strany nie je
potrebný žiaden zásah.
a
by ste sa pri studenom motore vyhli
nadmernému prúdeniu chladného
vzduchu, dosiahne vetranie svoju
optimálnu úroveň len postupne.
Pre zabezpečenie vášho komfortu
ostanú nastavenia pri následnom
naštartovaní vozidla zachované.
a
utomatická funkcia nebude zachovaná
v prípade, ak zmeníte určité nastavenie
manuálne ( aut
O zmizne).
SAMOSTATNÉ NASTAVENIE NA
STRANE VODIČA A SPOLU j AZDCA
ERGON\323MIA a KOMFORT
4
V

70
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

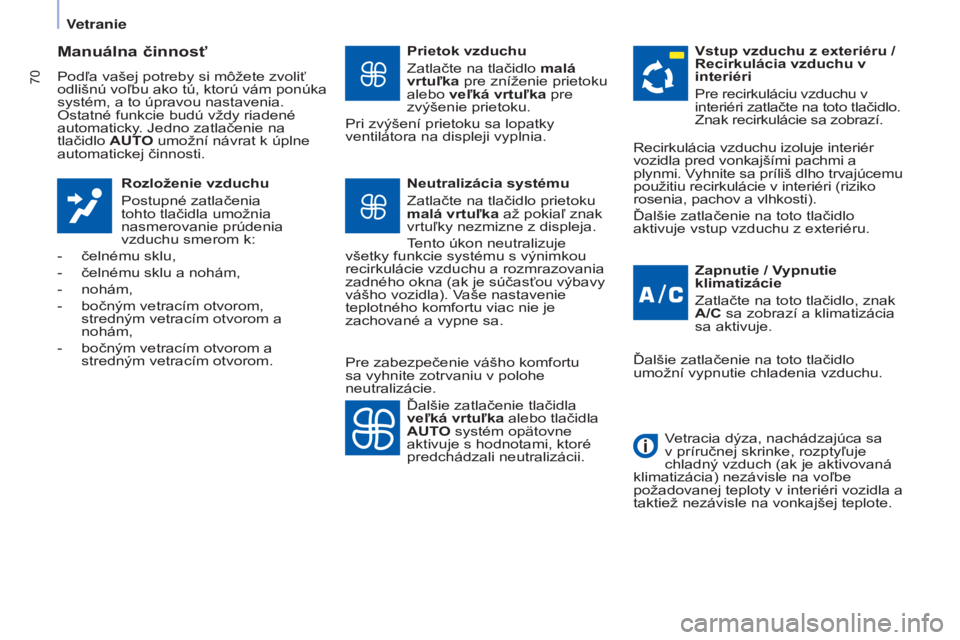

Manuálna činnosť
Podľa vašej potreby si môžete zvoliť
odlišnú voľbu ako tú, ktorú vám ponúka
systém, a to úpravou nastavenia.
Ostatné funkcie budú vždy riadené
automaticky. Jedno zatlačenie na
tlačidlo AUTO umožní návrat k úplne
automatickej činnosti.Rozloženie vzduchu
Postupné zatlačenia
tohto tlačidla umožnia
nasmerovanie prúdenia
vzduchu smerom k:
-

čelnému sklu,
-


čelnému sklu a nohám,
-


nohám,
-


bočným vetracím otvorom,
stredným vetracím otvorom a
nohám,
-


bočným vetracím otvorom a
stredným vetracím otvorom. Prietok vzduchu
Zatlačte na tlačidlo

malá
vrtuľka pre zníženie prietoku
alebo veľká vrtuľka pre
zvýšenie prietoku.
Pri zvýšení prietoku sa lopatky
ventilátora na displeji vyplnia.
Zapnutie / Vypnutie
klimatizácie
Zatlačte na toto tlačidlo, znak
A/C sa zobrazí a klimatizácia
sa aktivuje.
Neutralizácia systému
Zatlačte na tlačidlo prietoku
malá vrtuľka až pokiaľ znak
vrtuľky nezmizne z displeja.
tento úkon neutralizuje
všetky funkcie systému s výnimkou
recirkulácie vzduchu a rozmrazovania
zadného okna (ak je súčasťou výbavy
vášho vozidla).

v
aše nastavenie
teplotného komfortu viac nie je
zachované a vypne sa. Vstup vzduchu z exteriéru /

Recirkulácia vzduchu v
interiéri
Pre recirkuláciu vzduchu v


interiéri zatlačte na toto tlačidlo.
Znak recirkulácie sa zobrazí.
Ďalšie zatlačenie tlačidla
veľká vrtuľka alebo tlačidla
AUTO systém opätovne
aktivuje s hodnotami, ktoré
predchádzali neutralizácii.
r
ecirkulácia vzduchu izoluje interiér
vozidla pred vonkajšími pachmi a
plynmi.
v
yhnite sa príliš dlho trvajúcemu

použitiu recirkulácie v interiéri (riziko
rosenia, pachov a vlhkosti).
Ďalšie zatlačenie na toto tlačidlo
aktivuje vstup vzduchu z exteriéru.
Ďalšie zatlačenie na toto tlačidlo
umožní vypnutie chladenia vzduchu.
vetracia dýza, nachádzajúca sa
v príručnej skrinke, rozptyľ

uje
chladný vzduch (ak je aktivovaná
klimatizácia) nezávisle na voľbe
požadovanej teploty v interiéri vozidla a
taktiež nezávisle na vonkajšej teplote.
Pre zabezpečenie vášho komfortu
sa vyhnite zotrvaniu v polohe
neutralizácie.
Vetranie

71
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

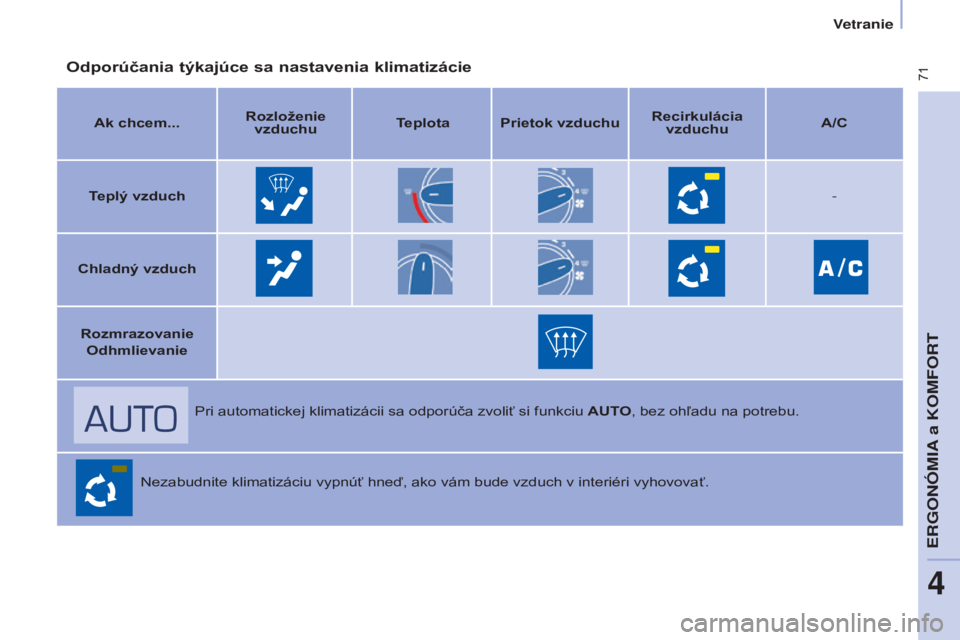

Odporúčania týkajúce sa nastavenia klimatizácie
Ak chcem...Rozloženie
vzduchu Teplota Prietok vzduchu Recirkulácia
vzduchu A/C
Teplý vzduch -
Chladný vzduch Rozmrazovanie Odhmlievanie
Pri automatickej klimatizácii sa odporúča zvoliť si funkciu AUTO, bez ohľadu na potrebu.
Nezabudnite klimatizáciu vypnúť hneď, ako vám bude vzduch v interiéri vyhovovať.
ERGON

72
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

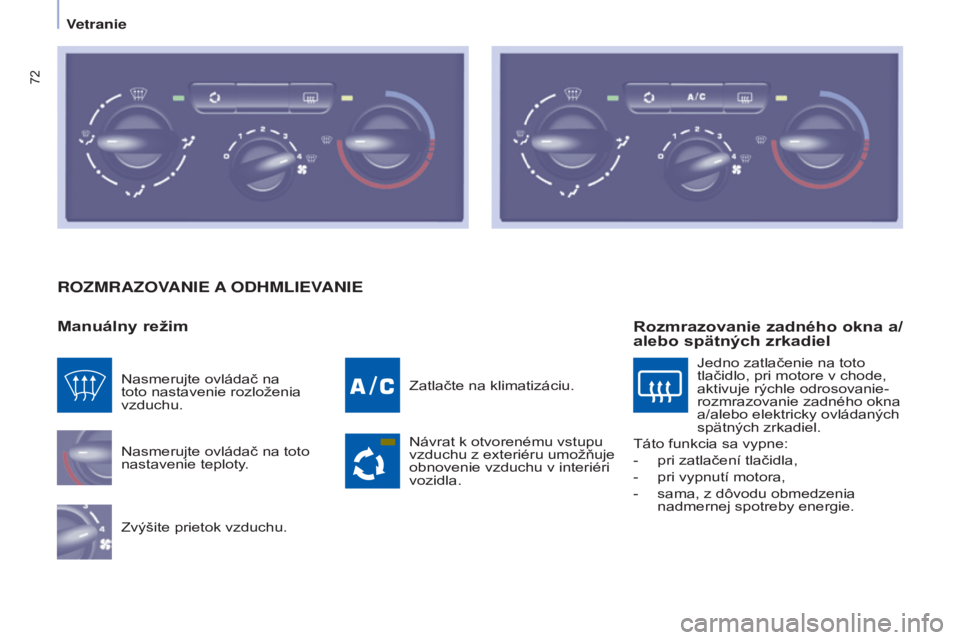

ROZMRAZOVANIE A ODHMLIEVANIE
Manuálny

režim
Nasmerujte ovládač na toto
nastavenie teploty.
Zvýšite prietok vzduchu. Zatlačte na klimatizáciu.
Návrat k otvorenému vstupu
vzduchu z exteriéru umožňuje
obnovenie vzduchu v interiéri
vozidla.
Nasmerujte ovládač na
toto nastavenie rozloženia
vzduchu.
Rozmrazovanie zadného okna a/
alebo spätných zrkadiel
Jedno zatlačenie na toto
tlačidlo, pri motore v chode,
aktivuje rýchle odrosovanie-
rozmrazovanie zadného okna
a/alebo elektricky ovládaných
spätných zrkadiel.
t

áto funkcia sa vypne:
-

pri zatlačení tlačidla,
-


pri vypnutí motora,
-


sama, z dôvodu obmedzenia
nadmernej spotreby energie.
Vetranie

73
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

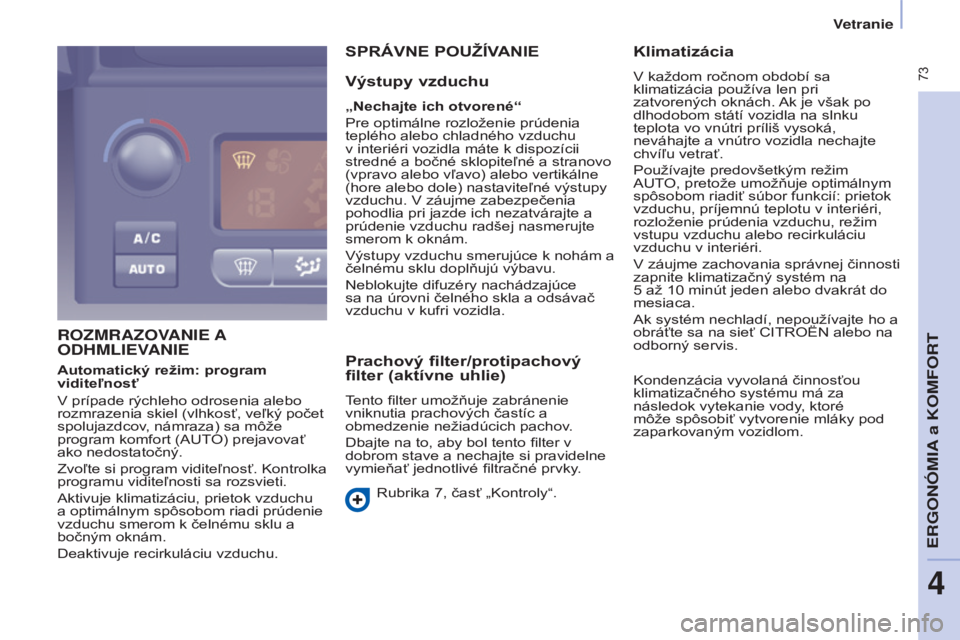

ROZMRAZOVANIE A ODHMLIEVANIE
S
PR á VNE POU ž ÍVANIE
Výstupy

vzduchu
„Nechajte ich otvorené“
Pre optimálne rozloženie prúdenia
teplého alebo chladného vzduchu
v interiéri vozidla máte k dispozícii
stredné a bočné sklopiteľné a stranovo
(vpravo alebo vľavo) alebo vertikálne
(hore alebo dole) nastaviteľné výstupy
vzduchu.
v záujme zabezpečenia
pohodlia pri jazde ich nezatvárajte a
prúdenie vzduchu radšej nasmerujte
smerom k oknám.
v

ýstupy vzduchu smerujúce k nohám a
čelnému sklu doplňujú výbavu.
Neblokujte difuzéry nachádzajúce
sa na úrovni čelného skla a odsávač
vzduchu v kufri vozidla.
Prachový filter/protipachový
filter (aktívne uhlie)
tento filter umožňuje zabránenie
vniknutia prachových častíc a
obmedzenie nežiadúcich pachov
.
Dbajte na to, aby bol tento filter v
dobrom stave a nechajte si pravidelne
vymieňať jednotlivé filtračné prvky.
r

ubrika 7, časť „ k ontroly“.
klimatizácia
v každom ročnom období sa
klimatizácia používa len pri
zatvorených oknách.
a

k je však po
dlhodobom státí vozidla na slnku
teplota vo vnútri príliš vysoká,
neváhajte a vnútro vozidla nechajte
chvíľu vetrať.
Používajte predovšetkým režim
autO, pretože umožňuje optimálnym
spôsobom riadiť súbor funkcií: prietok
vzduchu, príjemnú teplotu v interiéri,
rozloženie prúdenia vzduchu, režim
vstupu vzduchu alebo recirkuláciu
vzduchu v interiéri.
v

záujme zachovania správnej činnosti
zapnite klimatizačný systém na
5
až 10 minút jeden alebo dvakrát do
mesiaca.
a

k systém nechladí, nepoužívajte ho a
obráťte sa na sieť CI
tr OËN alebo na
odborný servis.
Automatický režim: program
viditeľnosť
v

prípade rýchleho odrosenia alebo
rozmrazenia skiel (vlhkosť, veľký počet
spolujazdcov, námraza) sa môže
program komfort (
aut
O) prejavovať
ako nedostatočný.
Zvoľ

te si program viditeľnosť.
k

ontrolka
programu viditeľnosti sa rozsvieti.
a

ktivuje klimatizáciu, prietok vzduchu
a optimálnym spôsobom riadi prúdenie
vzduchu smerom k čelnému sklu a
bočným oknám.
Deaktivuje recirkuláciu vzduchu.
k

ondenzácia vyvolaná činnosťou
klimatizačného systému má za
následok vytekanie vody, ktoré
môže spôsobiť vytvorenie mláky pod
zaparkovaným vozidlom.
ERGONÓMIA a KOMFORT
4
Vetranie

74
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

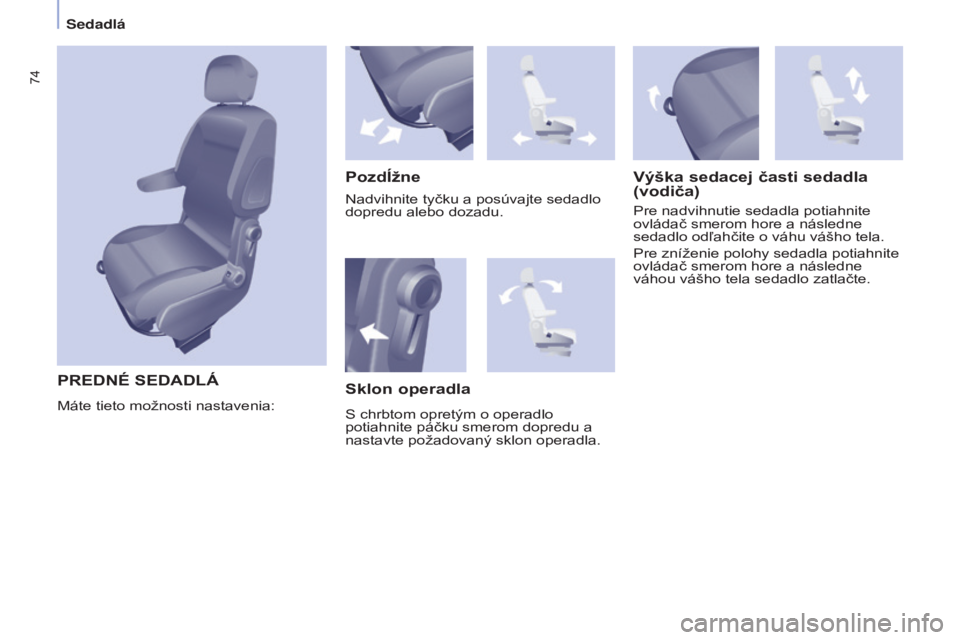

PREDNÉ SEDADLáPozdÍžne
Výška sedacej časti sedadla
(vodiča)
Pre nadvihnutie sedadla potiahnite
ovládač smerom hore a následne
sedadlo odľahčite o váhu vášho tela.
Pre zníženie polohy sedadla potiahnite
ovládač smerom hore a následne
váhou vášho tela sedadlo zatlačte.
Sklon operadla
Nadvihnite tyčku a posúvajte sedadlo
dopredu alebo dozadu.
Máte tieto možnosti nastavenia: S chrbtom opretým o operadlo
potiahnite páčku smerom dopredu a
nastavte požadovaný sklon operadla.
Sedadl\341

75
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015
Nikdy nejazdite na vozidle so
zloženými opierkami hlavy; tieto
musia byť na určenom mieste a
správne nastavené.
Nastaviteľná lakťová opierka
Ovládač predných vyhrievaných
sedadiel
každé z predných sedadiel môže byť
vybavené ovládačom nachádzajúcim
sa na bočnej časti sedadla.
Jedno zatlačenie zapne vyhrievanie
sedadla.
Ďalšie zatlačenie ho vypne.
Výška hlavovej opierky
Polohu opierky hlavy zvýšite tak, že ju
posuniete v zvislom smere nahor.
Polohu opierky hlavy znížite tak, že
zatlačíte na tlačidlo a posuniete ju v zvislom
smere nadol.
Správne výškové nastavenie opierky hlavy
je vtedy, ak sa jej horný okraj nachádza v
rovnakej úrovni ako je vrchná časť hlavy.
Opierku hlavy odstránite tak, že zatlačíte
tlačidlo a potiahnete ju smerom hore.
Pri spätnej inštalácii opierky hlavy vsuňte jej
konce do otvorov, pričom dbajte, aby boli v
rovnakom uhle ako je operadlo sedadla.
Prístup k vertikálnej polohe získate tak,
že opierku lakťov nadvihnete až po jej
zaistenie.
Sklopením opierky lakťov získate jej
užívateľskú polohu.
Opierku lakťov odstránite tak, že vo
vertikálnej polohe zatlačíte odisťovacie
tlačidlo a opierku lakťov oddelíte.
Opierku lakťov spätne založíte tak, že
ju zaistíte vo vertikálnej polohe.
a

k je vozidlo vybavené prídavnou
konzolou a opierkou lakťov, je potrebné
túto prídavnú konzolu alebo opierku
lakťov pri sklápaní sedadla spolujazdca
do polohy stolík odstrániť.
ERGON\323MIA a KOMFORT
4
Sedadl\341

76
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

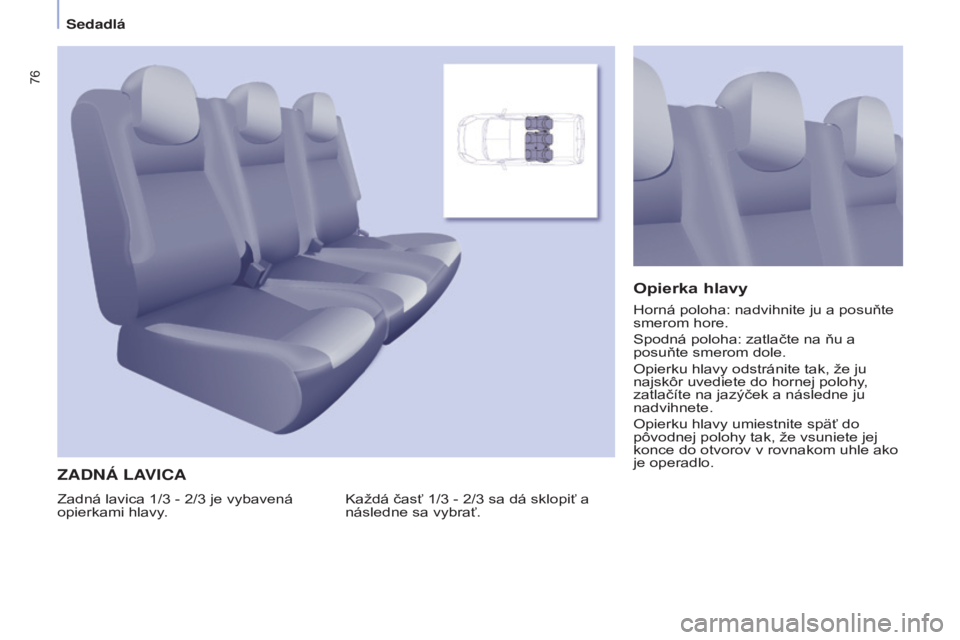

ZADNÁ LAVICA
každá časť 1/3 - 2/3 sa dá sklopiť a
následne sa vybrať.
Opierka hlavy
Zadná lavica 1/3 - 2/3 je vybavená
opierkami hlavy . Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
najskôr uvediete do hornej polohy,
zatlačíte na jazýček a následne ju
nadvihnete.
Opierku hlavy umiestnite späť do
pôvodnej polohy tak, že vsuniete jej
konce do otvorov v rovnakom uhle ako
je operadlo.
Sedadl

77
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015

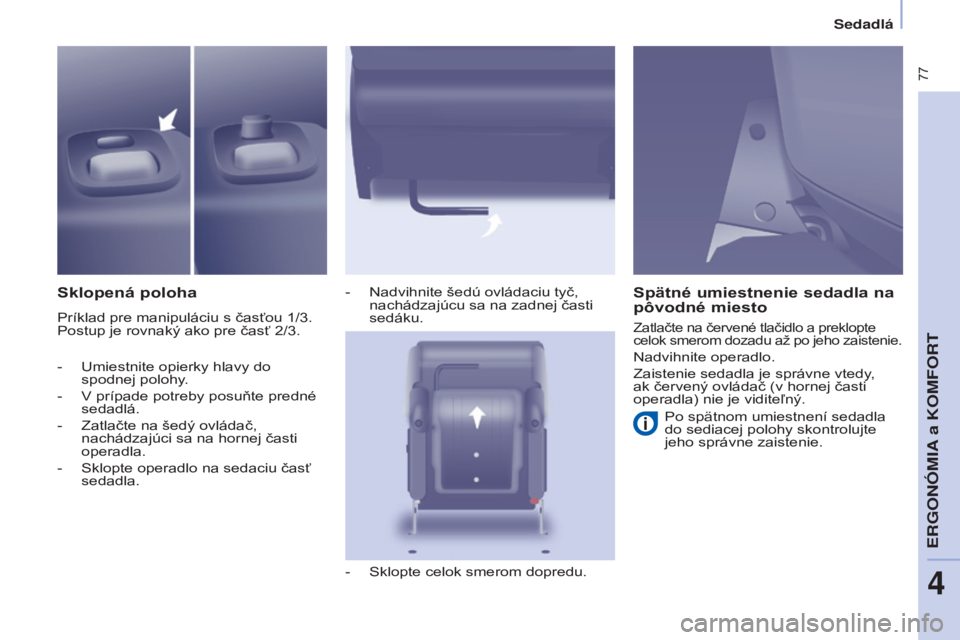

Sklopená poloha
Príklad pre manipuláciu s časťou 1/3.
Postup je rovnaký ako pre časť 2/3.-

Nadvihnite šedú ovládaciu tyč,
nachádzajúcu sa na zadnej časti
sedáku.
-


Sklopte celok smerom dopredu.
Spätné umiestnenie sedadla na
pôvodné miesto
Po spätnom umiestnení sedadla
do sediacej polohy skontrolujte
jeho správne zaistenie.
-
u
miestnite opierky hlavy do
spodnej polohy.
-
v
prípade potreby posuňte predné
sedadlá.
-
Zatlačte na šedý ovládač,
nachádzajúci sa na hornej časti
operadla.
-

Sklopte operadlo na sedaciu časť
sedadla.
Zatlačte na červené tlačidlo a preklopte
celok smerom dozadu až po jeho zaistenie.
Nadvihnite operadlo.
Zaistenie sedadla je správne vtedy,
ak červený ovládač (v hornej časti
operadla) nie je viditeľný.
ERGON\323MIA a KOMFORT
4
Sedadl\341

78
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2015
Odstránenie laviceSpätné založenie lavice na
pôvodné miesto
Pozrite si vyššie opísanú časť
"Sklopená poloha". Návod na spätné umiestnenie
lavice (časť 1/3
a/alebo 2/3)
do polohy "prevoz cestujúcich"
nájdete v časti "Sklopená poloha"
vyššie v texte.
-

Nakloňte celok o približne 45°
smerom dozadu bez uvoľ

nenia
páčky.
-
Nadvihnite lavicu
vertikálne až na
doraz ukotvení.
- Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.
-
v prípade potreby posuňte predné
sedadlá dopredu.
-

Sklopte lavicu (časť 1/3
a/alebo
2/3) do sklopenej polohy. -
Založte lavicu (časť 1/3
a/alebo
2/3) kolmo na určené miesto.
- u miestnite háčky medzi obe tyče.
-
Sklopte lavicu smerom dozadu.
Sedadl\341
