CITROEN BERLINGO MULTISPACE 2016 Manuales de Empleo (in Spanish)

89
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Asientos

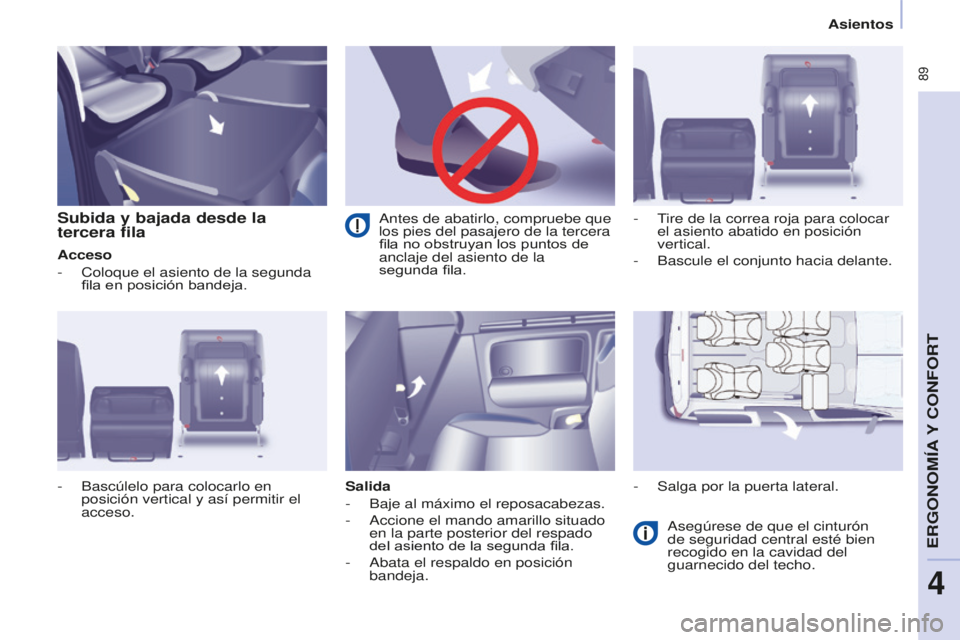

Subida y bajada desde la
tercera fila
Acceso
-
Coloque el asiento de la segunda
fila en posición bandeja.Salida
-
Baje al máximo el reposacabezas.
-


a
ccione el mando amarillo
situado
en la parte posterior del respado
del asiento de la segunda fila.
-


a
bata el respaldo en posición
bandeja.
asegúrese de que el cinturón
de seguridad central esté bien
recogido en la cavidad del
guarnecido del techo.
-
Bascúlelo para colocarlo en
posición vertical y así permitir el
acceso. -


t
ire de la correa roja para colocar
el asiento abatido en posición
vertical.
-
Bascule el conjunto hacia delante.
-
Salga por la puerta lateral.
antes de abatirlo, compruebe que
los pies del pasajero de la tercera
fila no obstruyan los puntos de
anclaje del asiento de la
segunda fila.
eRGOnOMía Y COnFORt
4

90
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Asientos
Desmontaje del asiento
-
Si es necesario, avance los
asientos delanteros.
-
Baje el reposacabezas.
-
Coloque el asiento en posición
abatida vertical.
-
Bascule el conjunto hacia delante y
levántelo. Montaje del asiento
la etiqueta del asiento indica el
emplazamiento en el que debe
colocarse.
-
Coloque los ganchos de las patas
delanteras entre las dos barras.
-
Vuelque el asiento hacia atrás para
fijar los puntos de anclaje traseros.
-


a
ccione el mando para colocar el
respaldo en la posición inicial.
-
Suba el reposacabezas. Compruebe que ningún objeto
o los pies de un pasajero
sentado detrás obstruyan los
puntos de anclaje impidiendo
que el conjunto se bloquee
correctamente.
Manipulación de los asientos de la segunda fila

91
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Asientos

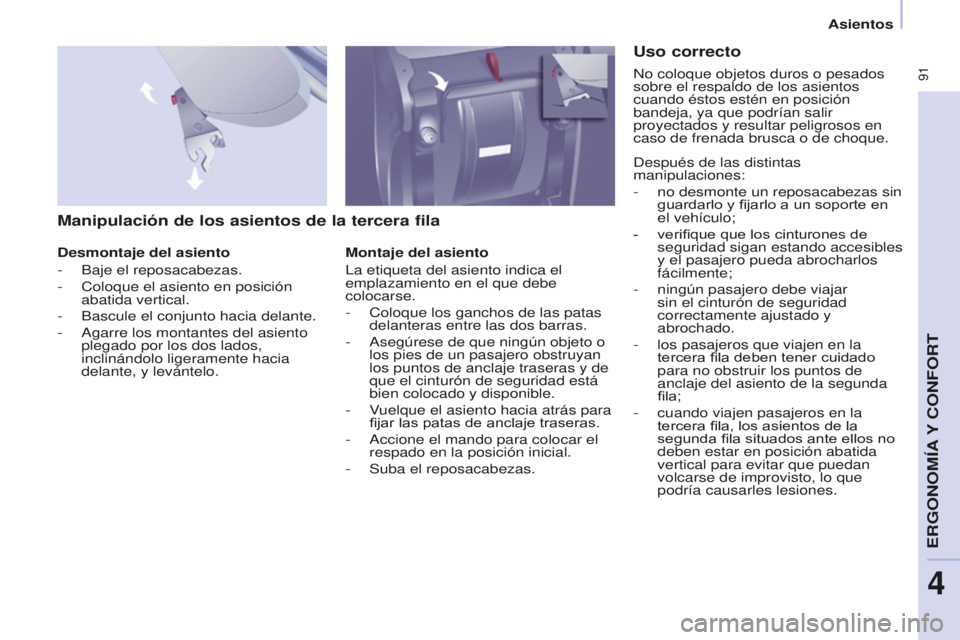

Manipulación de los asientos de la tercera fila
Desmontaje del asiento
-
Baje el reposacabezas.
-
Coloque el asiento en posición
abatida vertical.
-
Bascule el conjunto hacia delante.
-


a
garre los montantes del asiento
plegado por los dos lados,
inclinándolo ligeramente hacia
delante, y levántelo. Montaje del asiento
la etiqueta del asiento indica el
emplazamiento en el que debe
colocarse.
-
Coloque los ganchos de las patas
delanteras entre las dos barras.
-


a
segúrese de que ningún objeto o
los pies de un pasajero obstruyan
los puntos de anclaje traseras y de
que el cinturón de seguridad está
bien colocado y disponible.
-
Vuelque el asiento hacia atrás para
fijar las patas de anclaje traseras.
-


a
ccione el mando para colocar el
respado en la posición inicial.
-
Suba el reposacabezas.
Uso correcto
después de las distintas
manipulaciones:
-
no desmonte un reposacabezas sin
guardarlo y fijarlo a un soporte en
el vehículo;
-
verifique que los cinturones de
seguridad sigan estando accesibles
y el pasajero pueda abrocharlos
fácilmente;
-
ningún pasajero debe viajar
sin el cinturón de seguridad
correctamente ajustado y
abrochado.
-
los pasajeros que viajen en la
tercera fila deben tener cuidado
para no obstruir los puntos de
anclaje del asiento de la segunda
fila;
-
cuando viajen pasajeros en la
tercera fila, los asientos de la
segunda fila situados ante ellos no
deben estar en posición abatida
vertical para evitar que puedan
volcarse de improvisto, lo que
podría causarles lesiones.
no coloque objetos duros o pesados
sobre el respaldo de los asientos
cuando éstos estén en posición
bandeja, ya que podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.
eRGOnOMía Y COnFORt
4

92
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Asientos
MODULARIDAD Y DIFERENTES CONFIGURACIONES DE LOS ASIENTOS
Configuraciones 5 plazas

93
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Asientos
Configuraciones 7 plazas
las diferentes
manipulaciones deben
efectuarse con el vehículo
parado.
eRGOnOMía Y COnFORt
4

94
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
ACONDICIONAMIENTO DE LAS PLAzAS DELANTERAS
1. Guantera inferior
Puede tener o no tapa.
Portaobjetos superior
está situado en el salpicadero, detrás
del volante.
una ranura facilita levantar la tapa
para abrirla. Guíela hasta su posición
de reposo.
Para cerrar el compartimento, guíe
la tapa y presione ligeramente en el
centro.
Cualquier líquido que pueda
derramarse presenta riesgo de
cortocircuito eléctrico y contituye, por
tanto, un incendio potencial.
3. Compartimento lateral
4. Gancho portabolsos
Cuelgue únicamente bolsos flexibles y
no demasiado pesados.
2. Compartimento y
portabotellas (1,5 L)
Vida a bordo

95
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Vida a bordo

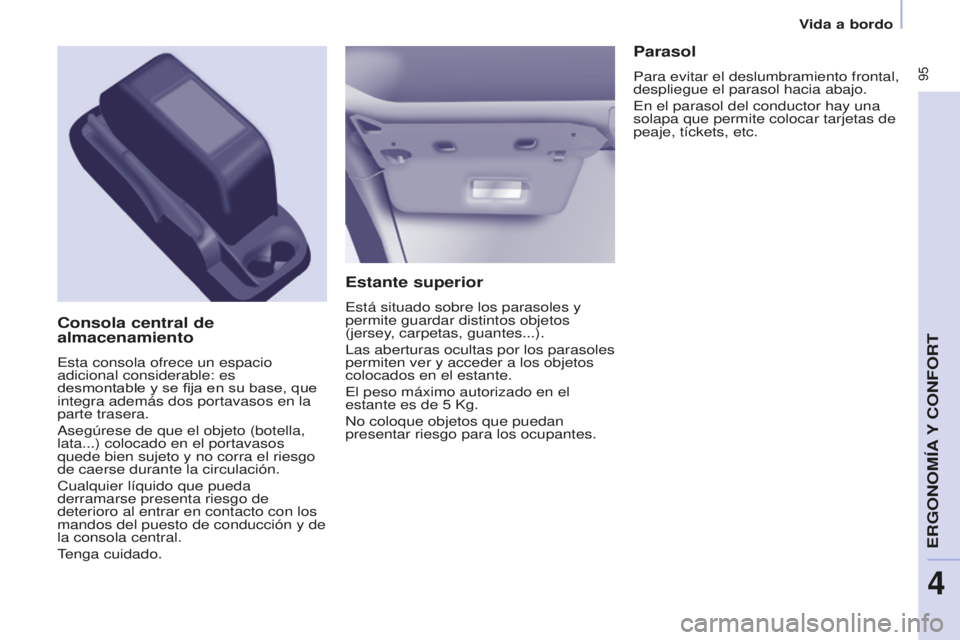

Estante superior
está situado sobre los parasoles y
permite guardar distintos objetos
(jersey, carpetas, guantes...).
las aberturas ocultas por los parasoles
permiten ver y acceder a los objetos
colocados en el estante.
el peso máximo autorizado en el
estante es de 5 Kg.
no coloque objetos que puedan
presentar riesgo para los ocupantes.
Consola central de
almacenamiento
esta consola ofrece un espacio
adicional considerable: es
desmontable y se fija en su base, que
integra además dos portavasos en la
parte trasera.
asegúrese de que el objeto (botella,
lata...) colocado en el portavasos
quede bien sujeto y no corra el riesgo
de caerse durante la circulación.
Cualquier líquido que pueda
derramarse presenta riesgo de
deterioro al entrar en contacto con los
mandos del puesto de conducción y de
la consola central.
tenga cuidado.
Parasol
Para evitar el deslumbramiento frontal,
despliegue el parasol hacia abajo.
en el parasol del conductor hay una
solapa que permite colocar tarjetas de
peaje, tíckets, etc.
eRGOnOMía Y COnFORt
4

96
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016

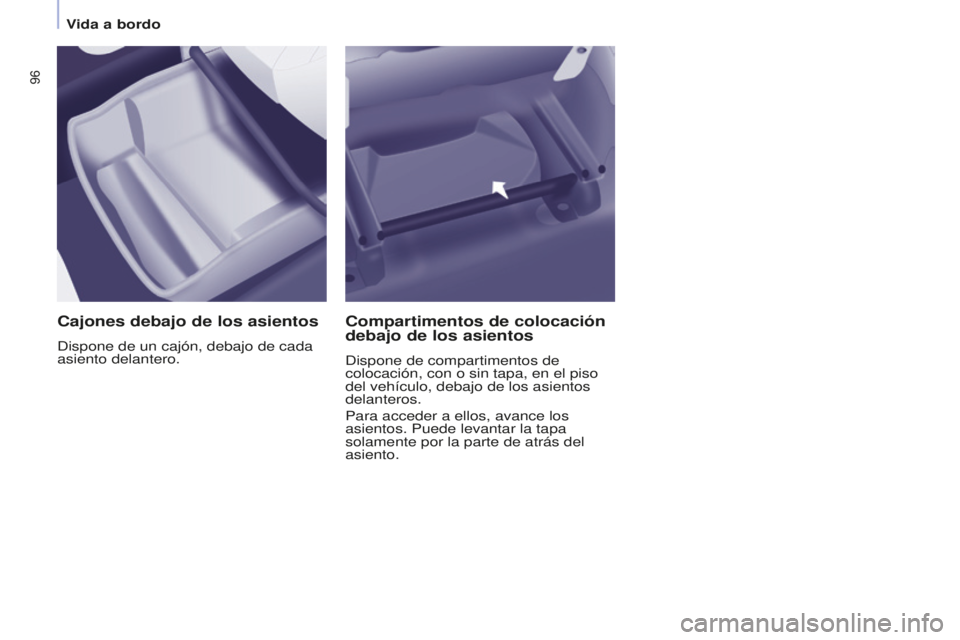

Cajones debajo de los asientos
dispone de un cajón, debajo de cada
asiento delantero.
Compartimentos de colocación
debajo de los asientos
dispone de compartimentos de
colocación, con o sin tapa, en el piso
del vehículo, debajo de los asientos
delanteros.
Para acceder a ellos, avance los
asientos. Puede levantar la tapa
solamente por la parte de atrás del
asiento.
Vida a bordo

97
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
Vida a bordo

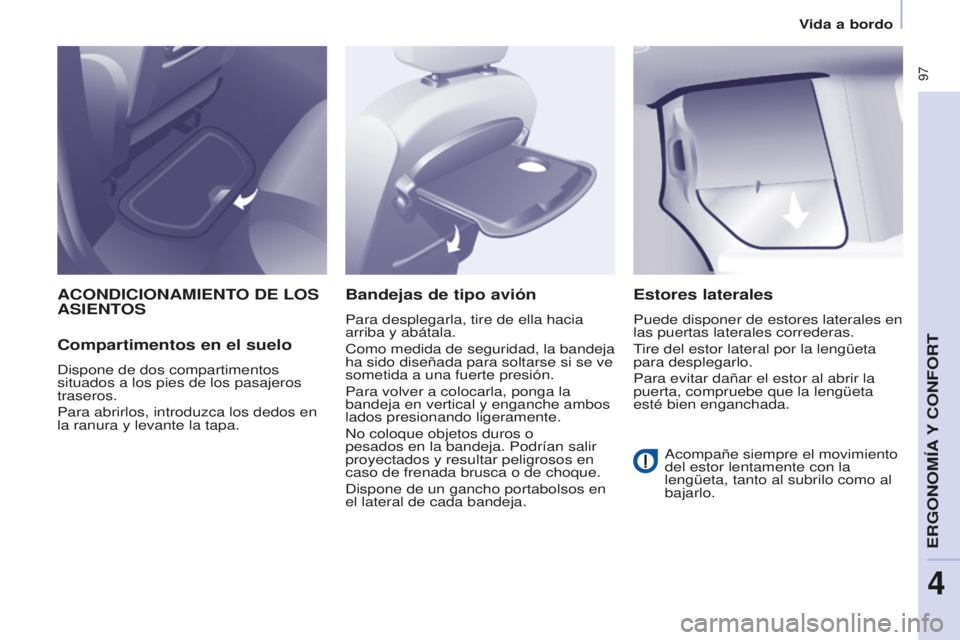

ACONDICIONAMIENTO DE LOS ASIENTOS
Compartimentos en el suelo
dispone de dos compartimentos
situados a los pies de los pasajeros
traseros.
Para abrirlos, introduzca los dedos en
la ranura y levante la tapa.
Bandejas de tipo avión
Para desplegarla, tire de ella hacia
arriba y abátala.
Como medida de seguridad, la bandeja
ha sido diseñada para soltarse si se ve
sometida a una fuerte presión.
Para volver a colocarla, ponga la
bandeja en vertical y enganche ambos
lados presionando ligeramente.
no coloque objetos duros o
pesados en la bandeja. Podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.
dispone de un gancho portabolsos en
el lateral de cada bandeja.
Estores laterales
Puede disponer de estores laterales en
las puertas laterales correderas.
tire del estor lateral por la lengüeta
para desplegarlo.
Para evitar dañar el estor al abrir la
puerta, compruebe que la lengüeta
esté bien enganchada.
acompañe siempre el movimiento
del estor lentamente con la
lengüeta, tanto al subrilo como al
bajarlo.
eRGOnOMía Y COnFORt
4

98
Berlingo-2-VP_es_Chap04_ergonomie_ed01-2016
TECHO MODUTOP
el techo es multifunción y puede
utilizarse como prolongación del
estante superior.
está formado por los
siguientes elementos:
Compartimentos
a ambos lados del techo hay unos
compartimentos a su disposición. el
peso máximo autorizado es de 6 kg.
el fondo translúcido ayuda a localizar
los objetos guardados en el interior

.
no guarde objetos que puedan
suponer un riesgo para los ocupantes.
Luz de techo
Su funcionamiento es el mismo que el
de la luz de techo delantera.
Consulte el capítulo 4, apartado
"Vida a bordo", punto "
luces de
techo".
Vida a bordo
