CITROEN BERLINGO MULTISPACE 2017 Libretti Di Uso E manutenzione (in Italian)

189
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Sostituzione di un fusibile
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016

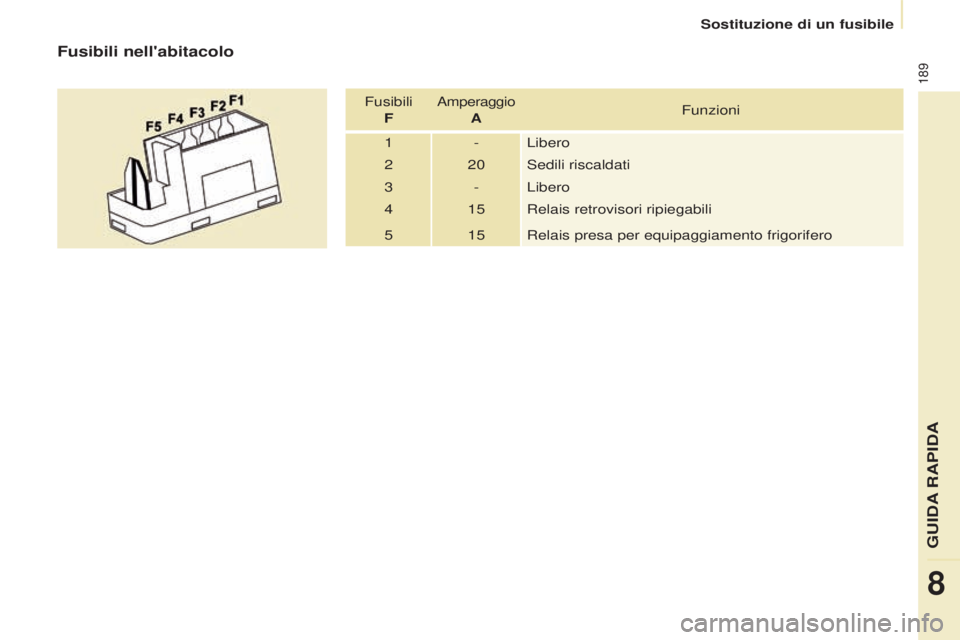

Fusibili nell'abitacolo
Fusibili FAmperaggio AFunzioni
1 - Libero
2 20 Sedili riscaldati
3 - Libero
4 15 Relais retrovisori ripiegabili
5 15 Relais presa per equipaggiamento frigorifero
GUIDA RAPIDA
8

190
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016

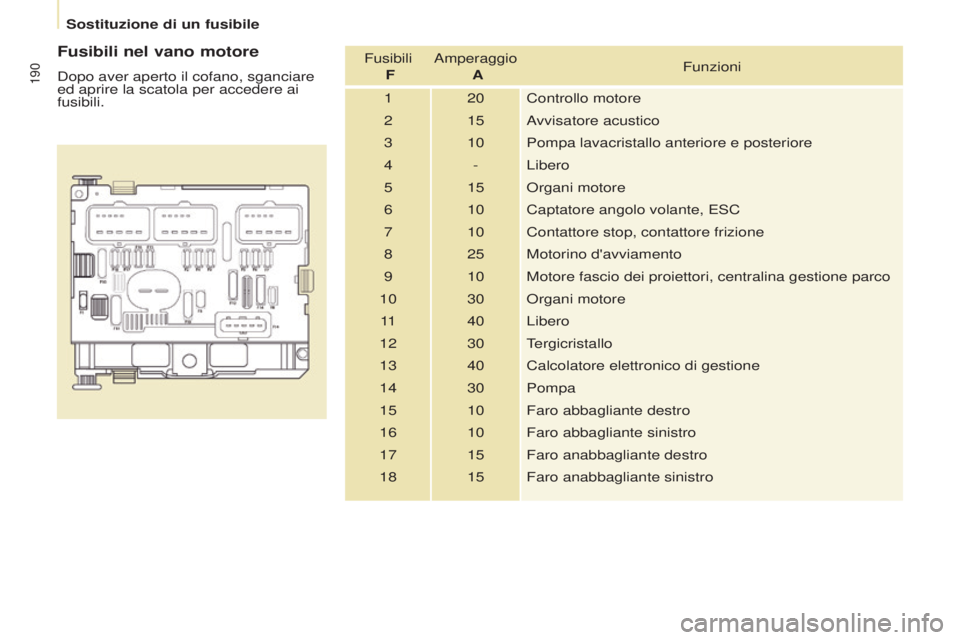

Fusibili nel vano motore
Dopo aver aperto il cofano, sganciare
ed aprire la scatola per accedere ai
fusibili.Fusibili
F Amperaggio
A Funzioni
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e posteriore
4 - Libero
5 15 Organi motore
6 10 Captatore angolo volante, ESC
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, centralina gestione parco
10 30 Organi motore 11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro
Sostituzione di un fusibile

191
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016

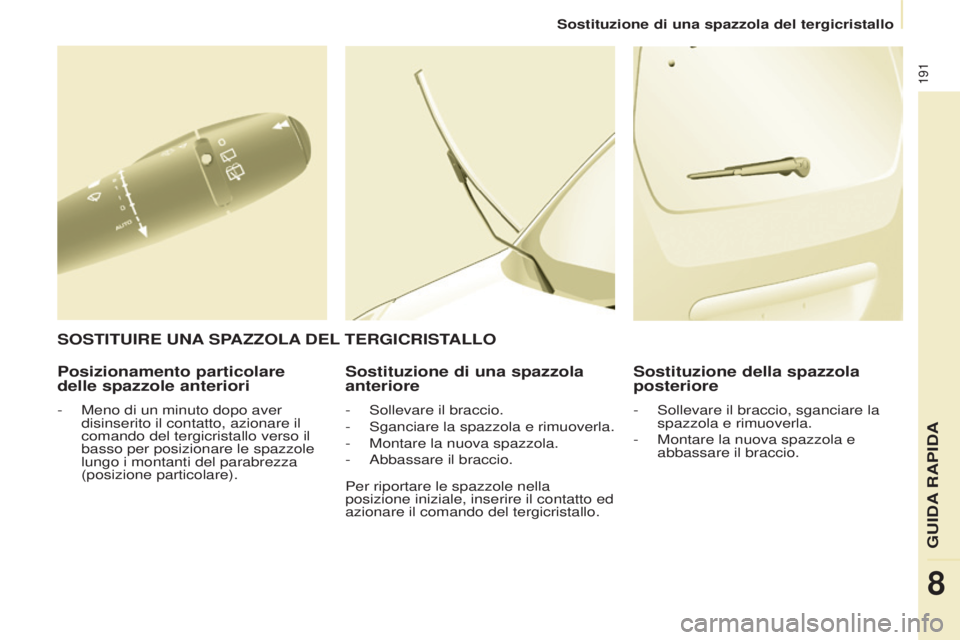

Sostituzione di una spazzola del tergicristallo
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016
Posizionamento particolare
delle spazzole anterioriSostituzione di una spazzola
anteriore
- Sollevare il braccio.
-
Sganciare la spazzola e rimuoverla.
-


Montare la nuova spazzola.
-


Abbassare il braccio.
Sostituzione della spazzola
posteriore
- Sollevare il braccio, sganciare la
spazzola e rimuoverla.
-

Montare la nuova spazzola e
abbassare il braccio.
SOSTITUIRE UNA SPAZZOLA DEL TERGICRISTALLO
- Meno di un minuto dopo aver
disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare).
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo.
GUIDA RAPIDA
8

192
Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016Berlingo2VP_it_Chap08_Aide-rapide_ed02-2016

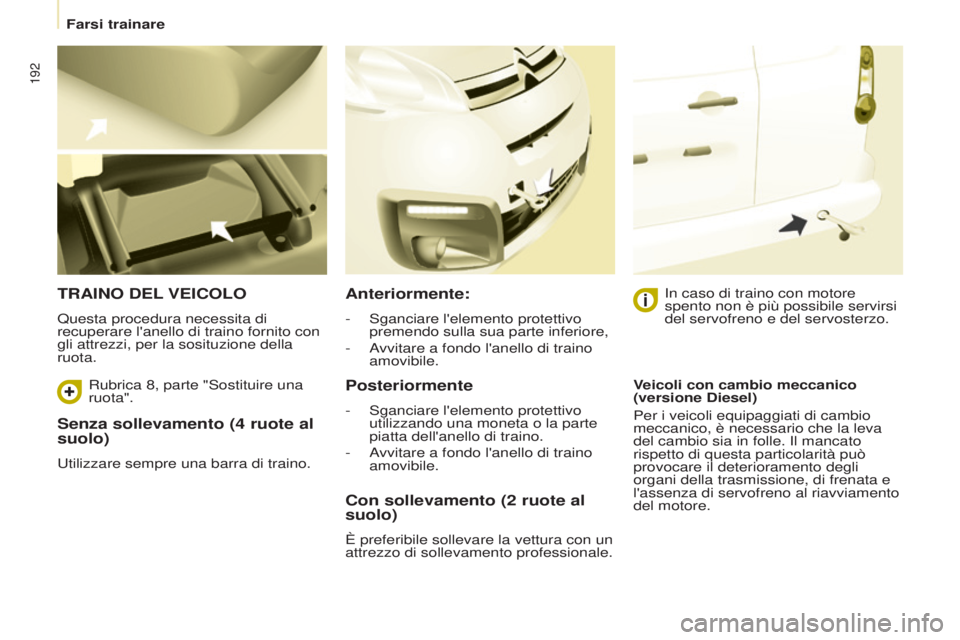

Senza sollevamento (4 ruote al
suolo)
Utilizzare sempre una barra di traino.
TRAINO DEL VEICOLO
Questa procedura necessita di
recuperare l'anello di traino fornito con
gli attrezzi, per la sosituzione della
ruota.
Anteriormente:
- Sganciare l'elemento protettivo
premendo sulla sua parte inferiore,
-

A
vvitare a fondo l'anello di traino
amovibile.
Posteriormente
- Sganciare l'elemento protettivo
utilizzando una moneta o la parte
piatta dell'anello di traino.
-

A
vvitare a fondo l'anello di traino
amovibile. In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.
Con sollevamento (2 ruote al
suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale. Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli equipaggiati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento degli
organi della trasmissione, di frenata e
l'assenza di servofreno al riavviamento
del motore.
Rubrica 8, parte "Sostituire una
ruota".
Farsi trainare

193
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016
CARATTERISTICHE TECNICHE
9
Dimensioni

194
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

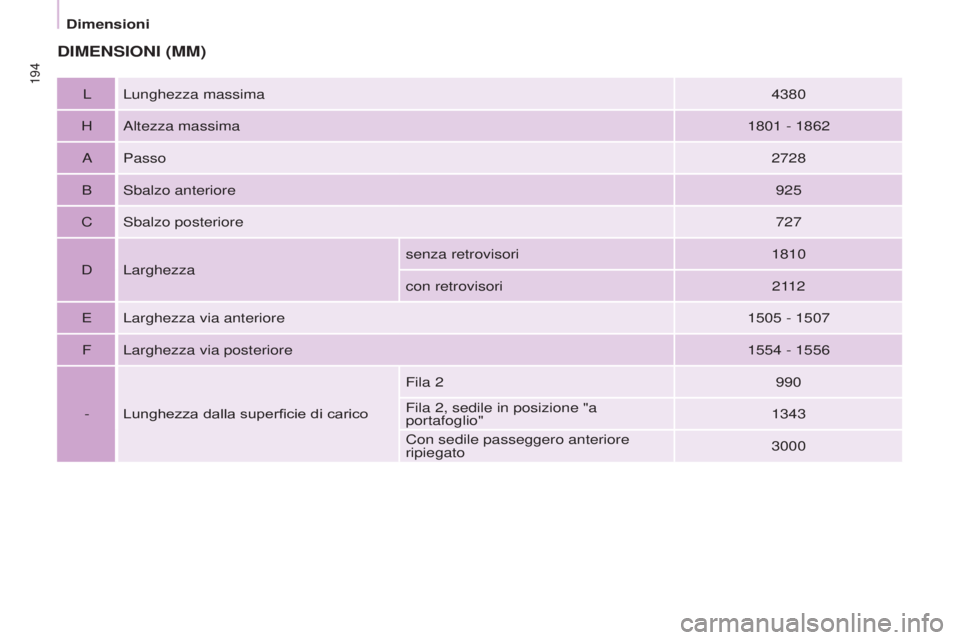

DIMENSIONI (MM)
L Lunghezza massima4380
H Altezza massima 1801
- 1862
A Passo 2728
B Sbalzo anteriore 925
C Sbalzo posteriore 727
D Larghezza senza retrovisori
1810
con retrovisori 2112
E Larghezza via anteriore 1505
- 1507
F Larghezza via posteriore 1554
- 1556
- Lunghezza dalla superficie di carico Fila 2
990
Fila 2, sedile in posizione "a
portafoglio" 1343
Con sedile passeggero anteriore
ripiegato 3000
Dimensioni

195
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

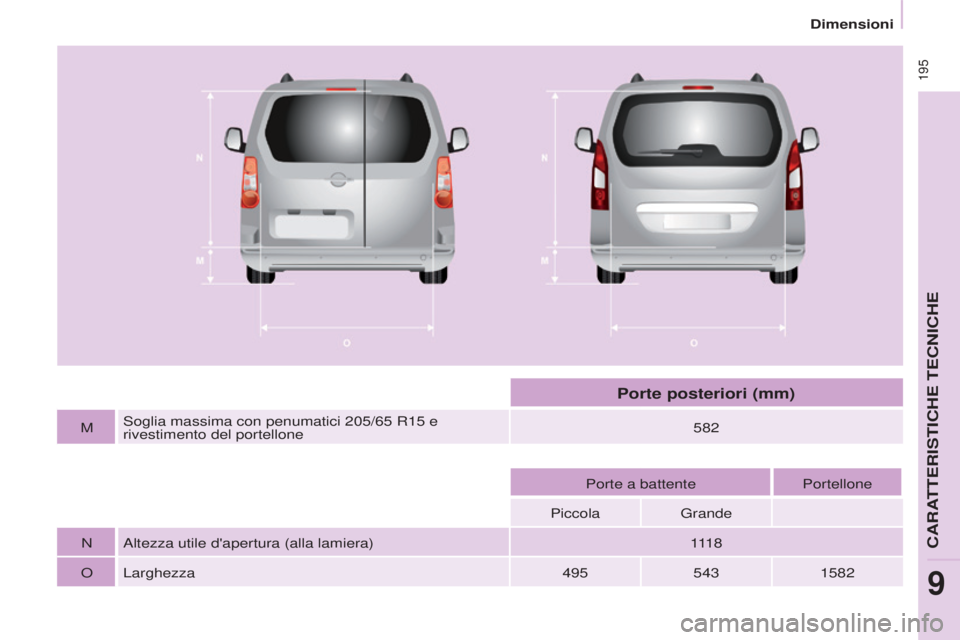

MSoglia massima con penumatici 205/65 R15 e
rivestimento del portellone 582
Porte a battente Portellone
Piccola Grande
N Altezza utile d'apertura (alla lamiera) 111 8
O Larghezza 4955431582
Porte posteriori (mm)
CARATTERISTICHE TECNICHE
9
Dimensioni

196
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

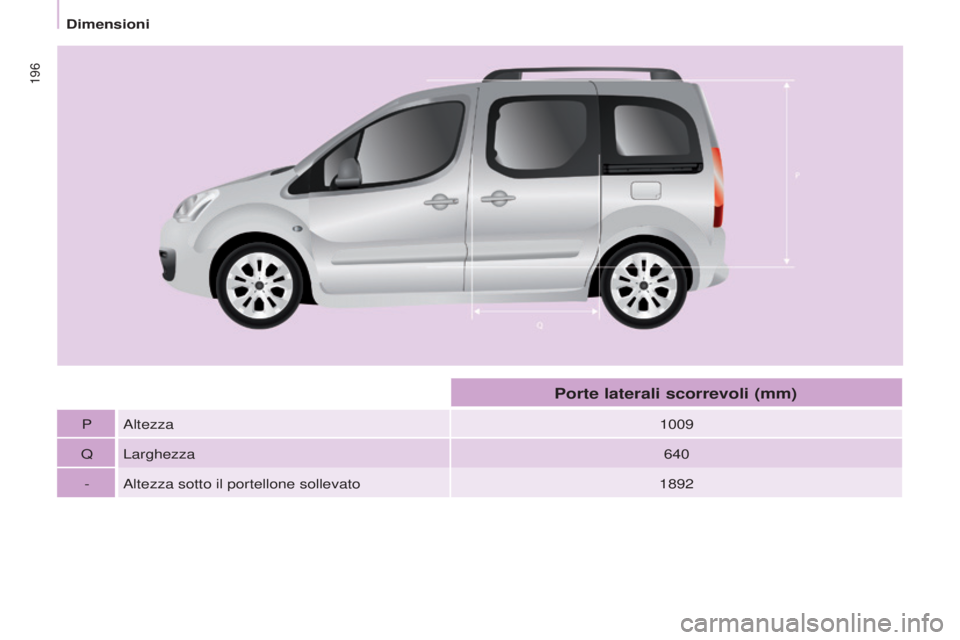

P Altezza1009
Q Larghezza 640
- Altezza sotto il portellone sollevato 1892
Porte laterali scorrevoli (mm)
Dimensioni

197
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

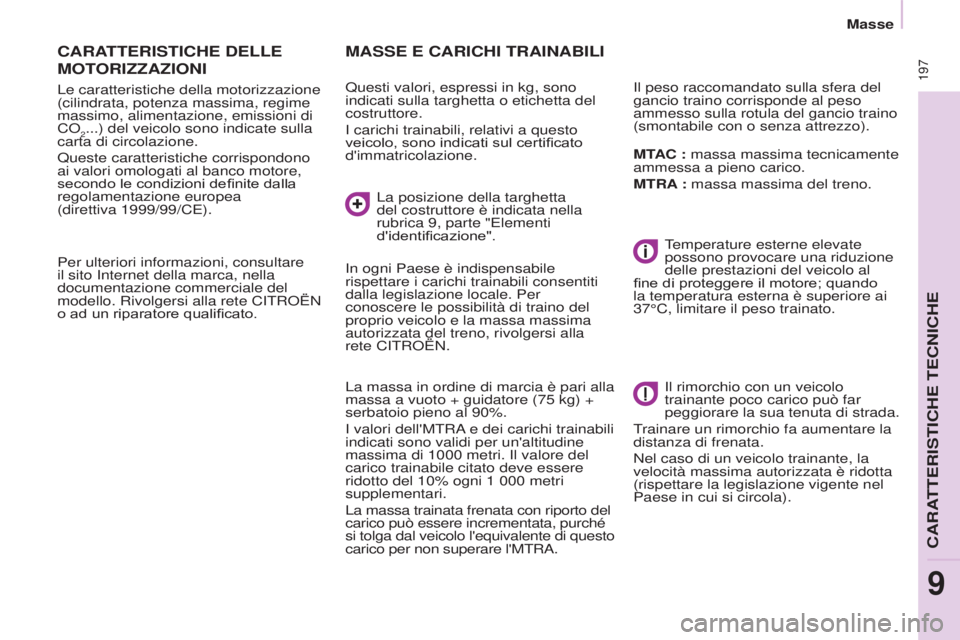

CARATTERISTICHE DELLE
MOT
ORIZZAZIONI
Le caratteristiche della motorizzazione
(cilindrata, potenza massima, regime
massimo, alimentazione, emissioni di
CO
2...) del veicolo sono indicate sulla
carta di circolazione.
Queste caratteristiche corrispondono
ai valori omologati al banco motore,
secondo le condizioni definite dalla
regolamentazione europea
(direttiva 1999/99/CE).
Per ulteriori informazioni, consultare
il sito Internet della marca, nella
documentazione commerciale del
modello. Rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
MASSE E CARICHI TRAINABILI
Questi valori, espressi in kg, sono
indicati sulla targhetta o etichetta del
costruttore.
I carichi trainabili, relativi a questo
veicolo, sono indicati sul certificato
d'immatricolazione.
La massa in ordine di marcia è pari alla
massa a vuoto + guidatore (75
kg) +
serbatoio pieno al 90%.
I valori dell'MTRA e dei carichi trainabili
indicati sono validi per un'altitudine
massima di 1000
metri. Il valore del
carico trainabile citato deve essere
ridotto del 10% ogni 1
000 metri
supplementari.
La massa trainata frenata con riporto del
carico può essere incrementata, purché
si tolga dal veicolo l'equivalente di questo
carico per non superare l'MTRA. Temperature esterne elevate
possono provocare una riduzione
delle prestazioni del veicolo al
fine di proteggere il motore; quando
la temperatura esterna è superiore ai
37°C, limitare il peso trainato.
Il rimorchio con un veicolo
trainante poco carico può far
peggiorare la sua tenuta di strada.
Trainare un rimorchio fa aumentare la
distanza di frenata.
Nel caso di un veicolo trainante, la
velocità massima autorizzata è ridotta
(rispettare la legislazione vigente nel
Paese in cui si circola). Il peso raccomandato sulla sfera del
gancio traino corrisponde al peso
ammesso sulla rotula del gancio traino
(smontabile con o senza attrezzo).
MTAC : massa massima tecnicamente
ammessa a pieno carico.
MTRA : massa massima del treno.
La posizione della targhetta
del costruttore è indicata nella
rubrica 9, parte "Elementi
d'identificazione".
In ogni Paese è indispensabile
rispettare i carichi trainabili consentiti
dalla legislazione locale. Per
conoscere le possibilità di traino del
proprio veicolo e la massa massima
autorizzata del treno, rivolgersi alla
rete CITROËN.
CARATTERISTICHE TECNICHE
9
Masse

198
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

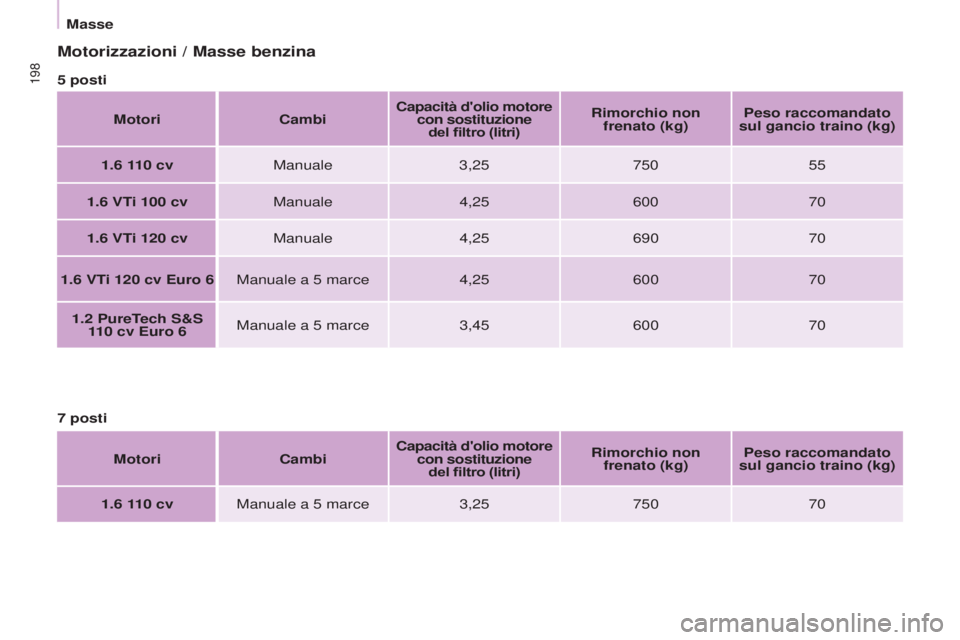

Motorizzazioni / Masse benzina
5 postiMotori CambiCapacità d'olio motore

con sostituzione
del filtro (litri) Rimorchio non
frenato (kg) Peso raccomandato
sul gancio traino (kg)
1.6
110 cv Manuale 3,25750 55
1.6
VTi 100 cvManuale 4,25600 70
1.6
VTi 120 cvManuale 4,25690 70
1.6
VTi 120 cv Euro 6 Manuale a 5
marce4,25 600 70
1.2
PureTech S&S
110
cv Euro 6 Manuale a 5
marce3,45 600 70
7
posti Motori CambiCapacità d'olio motore
con sostituzione
del filtro (litri) Rimorchio non
frenato (kg) Peso raccomandato
sul gancio traino (kg)
1.6
110 cvManuale a 5
marce3,25 750 70
Masse
