CITROEN BERLINGO MULTISPACE 2017 Libretti Di Uso E manutenzione (in Italian)

199
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016
Motorizzazioni / Masse Diesel
5 postiMotori CambiCapacità d'olio
motore con
sostituzione del

filtro (litri) Rimorchio non
frenato (kg) Peso raccomandato
sul gancio traino (kg)
1.6
HDi 75 cvManuale a 5
marce- 600 70
1.6
HDi 75 cv FAPManuale a 5
marce- 715 70
BlueHDi 75
cv
Euro 6 Manuale a 5
marce- 720 70
1.6
HDi 90 cvManuale a 5
marce3,75 735 70
1.6
HDi 92 cv FAPManuale a 5
marce3,75 715 70
1.6
e-HDi 92 cv FAPManuale a 5
marce3,75 690 70
1.6
BlueHDi 100 cv
Euro 6 Manuale a 5
marce3,75 600 70
1.6
BlueHDi 100 cv
S&S Manuale a 5
marce3,75 600
70
Manuale Pilotato a 6
marce 600
70
1.6
HDi 115 cv FAPManuale a 5
marce3,75 735 70
1.6
BlueHDi 120 cv
Euro 6 Manuale a 6
marce3,75 600 70
FA P : filtro antiparticolato.
e-HDi : modello con Stop & Start.
CARATTERISTICHE TECNICHE
9
Masse

200
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016
7 postiMotori CambiCapacità d'olio motore

con sostituzione del filtro (litri) Rimorchio non
frenato (kg) Peso raccomandato
sul gancio traino (kg)
1.6
HDi 92 cv FAPManuale a 5
marce3,75 750 70
1.6
BlueHDi 100 cv
Euro 6 Manuale a 5
marce3,75 600 70
1.6
BlueHDi 100 cv
Euro 6
S&SManuale a 5
marce3,75 600 70
1.6
HDi 115 cv FAPManuale a 5
marce3,75 750 70
1.6
BlueHDi 120 cv
Euro 6 Manuale a 6
marce3,75 600 70
FA P : filtro antiparticolato.
e-HDi : modello con Stop & Start.
Masse

201
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

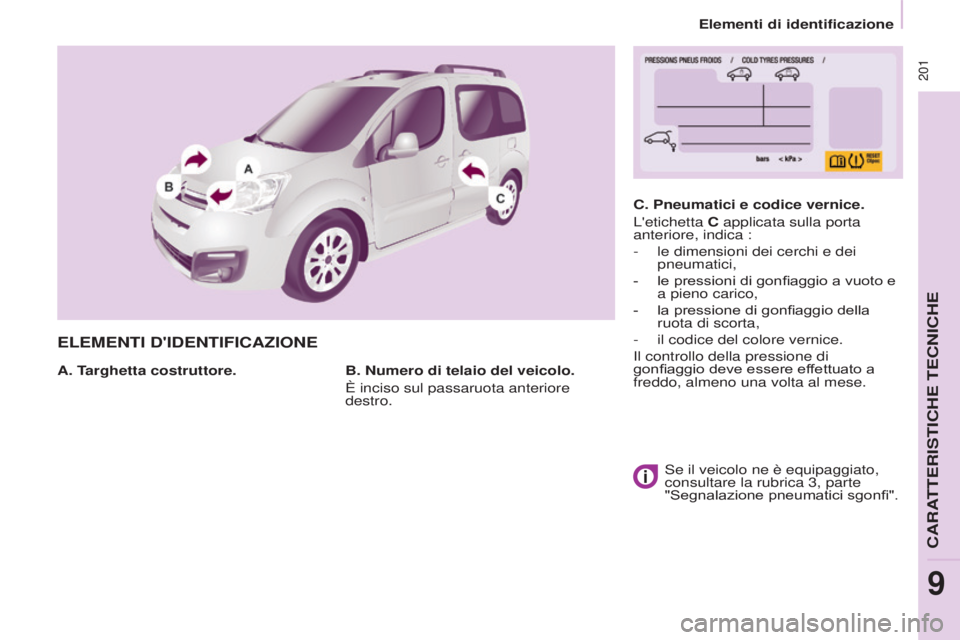

ELEMENTI D'IDENTIFICAZIONE
A. Targhetta costruttore.C. Pneumatici e codice vernice.
L'etichetta C applicata sulla porta
anteriore, indica :
-

le dimensioni dei cerchi e dei
pneumatici,
-

le pressioni di gonfiaggio a vuoto e
a pieno carico,
-

la pressione di gonfiaggio della
ruota di scorta,
-

il codice del colore vernice.
Il controllo della pressione di
gonfiaggio deve essere ef
fettuato a
freddo, almeno una volta al mese.
B. Numero di telaio del veicolo.
È inciso sul passaruota anteriore
destro.
Se il veicolo ne è equipaggiato,
consultare la rubrica 3, parte
"Segnalazione pneumatici sgonfi".
CARATTERISTICHE TECNICHE
9
Elementi di identificazione

202
Berlingo2VP_it_Chap09_Caract-technique_ed02-2016Berlingo2VP_it_Chap09_Caract-technique_ed02-2016

Audio e Telematica
203
Berlingo2VP_it_Chap10a_SMEGplus_ed02-2016

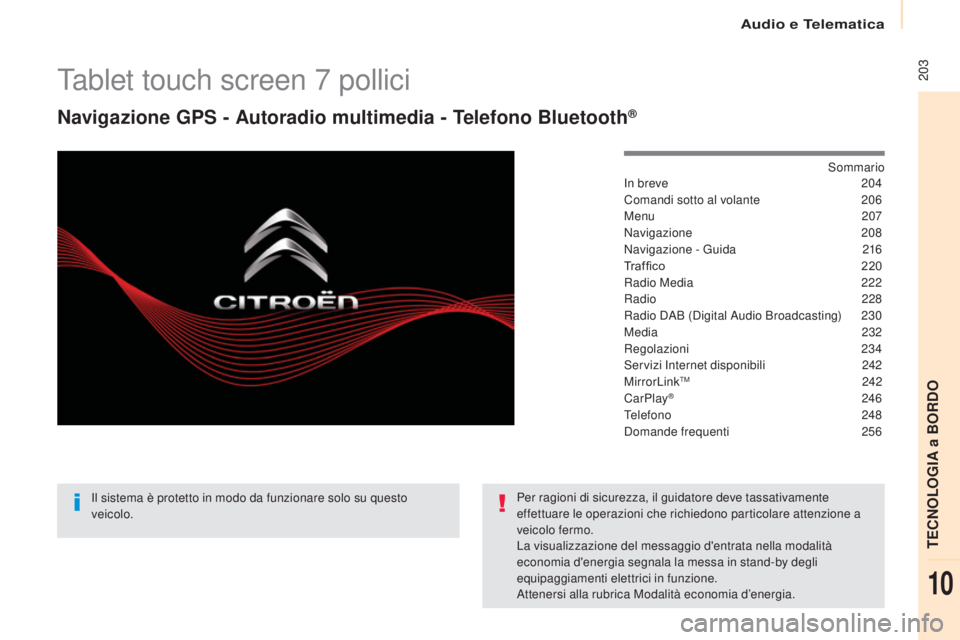

Tablet touch screen 7 pollici
Navigazione GPS - Autoradio multimedia - Telefono Bluetooth®
Sommario
In breve
2 04
Comandi sotto al volante

2
06
Menu


207
Navigazione


208
Navigazione - Guida

2
16
Traffico
2

20
Radio Media

2
22
Radio

2
28
Radio DAB (Digital Audio Broadcasting)

2
30
Media
2

32
Regolazioni


234
Servizi Internet disponibili
2

42
MirrorLink
TM 2 42
CarPlay® 246
T
elefono
2
48
Domande frequenti
2

56
Il sistema è protetto in modo da funzionare solo su questo
veicolo. Per ragioni di sicurezza, il guidatore deve tassativamente
effettuare le operazioni che richiedono particolare attenzione a
veicolo fermo.
La visualizzazione del messaggio d'entrata nella modalità
economia d'energia segnala la messa in stand-by degli
equipaggiamenti elettrici in funzione.
Attenersi alla rubrica Modalità economia d’energia.
TECNOLOGIA a BORDO
10

Audio e Telematica
204
Berlingo2VP_it_Chap10a_SMEGplus_ed02-2016

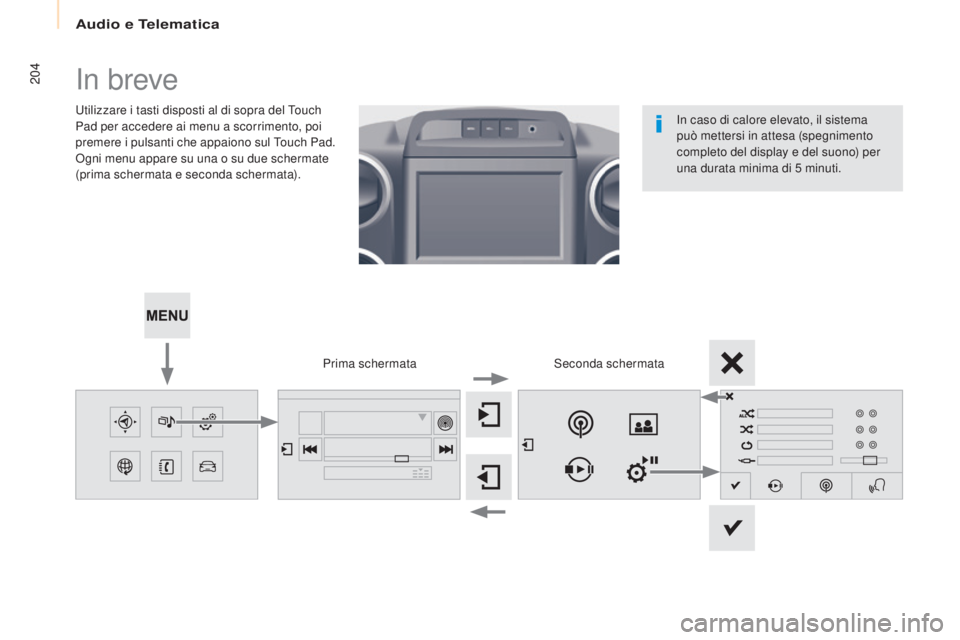

In breve
Utilizzare i tasti disposti al di sopra del Touch
Pad per accedere ai menu a scorrimento, poi
premere i pulsanti che appaiono sul Touch Pad.
Ogni menu appare su una o su due schermate
(prima schermata e seconda schermata).Seconda schermata
Prima schermata In caso di calore elevato, il sistema
può mettersi in attesa (spegnimento
completo del display e del suono) per
una durata minima di 5
minuti.

Audio e Telematica
205
Berlingo2VP_it_Chap10a_SMEGplus_ed02-2016
Regolazione del volume (ogni modalità è
indipendente, compresi gli annunci sul traffico
(TA) ed i consigli di navigazione).
Interrompere il suono premendo
contemporaneamente i tasti per alzare e per
abbassare il volume.
Ristabilire il suono premendo una volta uno dei
due tasti del volume.Premere Menu
per visualizzare i
menu a scorrimento.
Alzare il volume.
Abbassare il volume.
Selezione della modalità sonora (secondo la
versione) :
-

R

Adio FM / DAB* / AM*.
-
Ch

iavetta USB.
-

S

martphone via MirrorLink
TM o CarPlay®.
-
T
elefono collegato in Bluetooth* e
in diffusione multimedia Bluetooth*
(streaming).
-

L

ettore multimediale collegato mediante la
presa ausiliaria ( jack, cavo non fornito).
* Secondo l'equipaggiamento.
Comandi rapidi : con i tasti touch situati nella
fascia superiore del tablet touch screen, è
possibile accedere direttamente alla scelta
della modalità sonora, alla lista delle stazioni (o
dei titoli secondo la modalità).
Lo schermo è di tipo "resistivo", ed è
necessaria una pressione marcata,
particolarmente per le azioni di
"trascinamento" (scorrimento della
lista, spostamento della mappa...).
Un semplice sfioramento non sarà
sufficiente. Una pressione con più dita
non sarà presa in conto.
Lo schermo è utilizzabile con i guanti.
Questa tecnologia permette un utilizzo
con tutte le temperature. In caso di calore elevato, il volume
sonoro può essere limitato al fine di
preservare il sistema. Il ritorno alla
situazione iniziale avviene quando la
temperatura dell’abitacolo è bassa.
Per la pulizia dello schermo, si
consiglia di utilizzare un panno morbido
e non abrasivo (ad es. panno per
occhiali) senza prodotti di pulizia.
Non utilizzare oggetti appuntiti sul
display.
Non toccare il display con le dita
bagnate.
TECNOLOGIA a BORDO
10

Audio e Telematica
206
Berlingo2VP_it_Chap10a_SMEGplus_ed02-2016

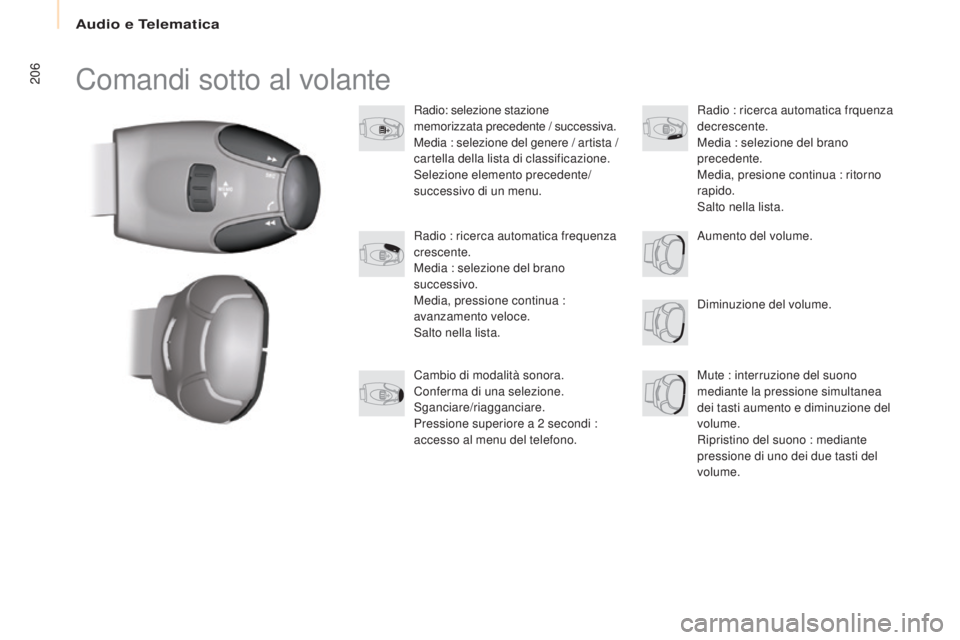

Comandi sotto al volante
Radio: selezione stazione
memorizzata precedente / successiva.
Media : selezione del genere / artista /
cartella della lista di classificazione.
Selezione elemento precedente/
successivo di un menu.Diminuzione del volume.
Radio : ricerca automatica frequenza
crescente.
Media : selezione del brano
successivo.
Media, pressione continua :
avanzamento veloce.
Salto nella lista.
Mute : interruzione del suono
mediante la pressione simultanea
dei tasti aumento e diminuzione del
volume.
Ripristino del suono : mediante
pressione di uno dei due tasti del
volume. Radio : ricerca automatica frquenza
decrescente.
Media : selezione del brano
precedente.
Media, presione continua : ritorno
rapido.
Salto nella lista.
Cambio di modalità sonora.
Conferma di una selezione.
Sganciare/riagganciare.
Pressione superiore a 2
secondi :
accesso al menu del telefono. Aumento del volume.

Audio e Telematica
207
Berlingo2VP_it_Chap10a_SMEGplus_ed02-2016
Menu
Regolazioni
Radio Media
Navigazione
Guida
Servizi Internet disponibiliTelefono
Regolare il suono (balance, acustica, ...),
le grafiche e la visualizzazione (lingua, unità,
data, ora, ...).
Selezionare una modalità sonora, una stazione
radio, visualizzare delle foto.
Impostare la guida e scegliere la destinazione.
Accedere al computer di bordo.
Attivare, disattivare, impostare alcune funzioni
del veicolo.
Lanciare alcune applicazioni del proprio
smartphone attraverso MirrorLink
TM oppure
CarPlay®. Collegare un telefono in Bluetooth
®.
Accedere alla funzione CarPlay® dopo aver
collegato il cavo USB dello smartphone.
(Secondo l'equipaggiamento)
(Secondo l'equipaggiamento)
TECNOLOGIA a BORDO
10

Audio e Telematica
208
Berlingo2VP_it_Chap10a_SMEGplus_ed02-2016
Livello 1Livello 2Livello 3
Navigazione
NavigazioneCriteri di calcolo
