CITROEN BERLINGO MULTISPACE 2017 Manuales de Empleo (in Spanish)

189
Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016
Cambiar un fusible
Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016

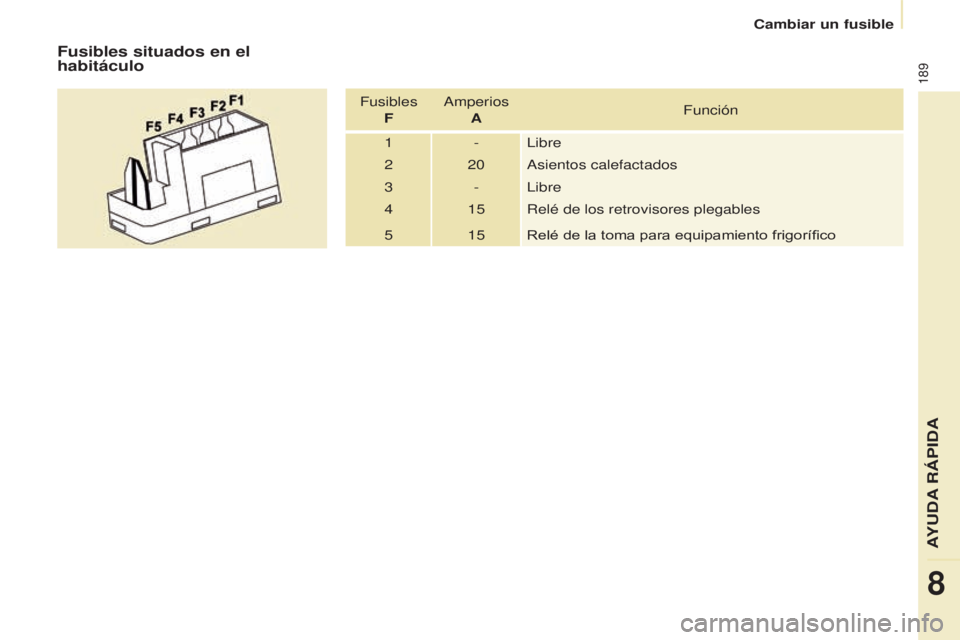

Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
AYUDA RÁPIDA
8

190
Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016
Fusibles situados en el
compartimento motor
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 - Libre
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30 Órganos del motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
Cambiar un fusible

191
Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016
Cambiar una escobilla del limpiaparabrisas
Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016
Colocación en la posición especial
de las escobillas de limpiaparabrisasSustitución de una escobilla de
limpiaparabrisas
- Levante el brazo.
-
Suelte la escobilla
y desmóntela.
-

Monte la nueva escobilla
.
-

Abata el brazo.
Sustitución de una escobilla de
limpialuneta
- Levante el brazo y , a continuación,
suelte la escobilla y desmóntela.
-

Monte la nueva escobilla
y abata el
brazo.
SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobilla
s a lo largo
de los montantes del parabrisas
(posición especial). Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas.
AYUDA RÁPIDA
8

192
Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016Berlingo2VP_es_Chap08_Aide-rapide_ed02-2016
Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADO
Este procedimiento requiere utilizar
la anilla de remolcado incluida con
el utillaje facilitado para cambiar una
rueda.
Por la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional. Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede provocar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 8, apartado "Cambio de
una rueda".
Remolcar su vehículo

193
Berlingo2VP_es_Chap09_Caract-technique_ed02-2016Berlingo2VP_es_Chap09_Caract-technique_ed02-2016
CARACTER

194
Berlingo2VP_es_Chap09_Caract-technique_ed02-2016Berlingo2VP_es_Chap09_Caract-technique_ed02-2016

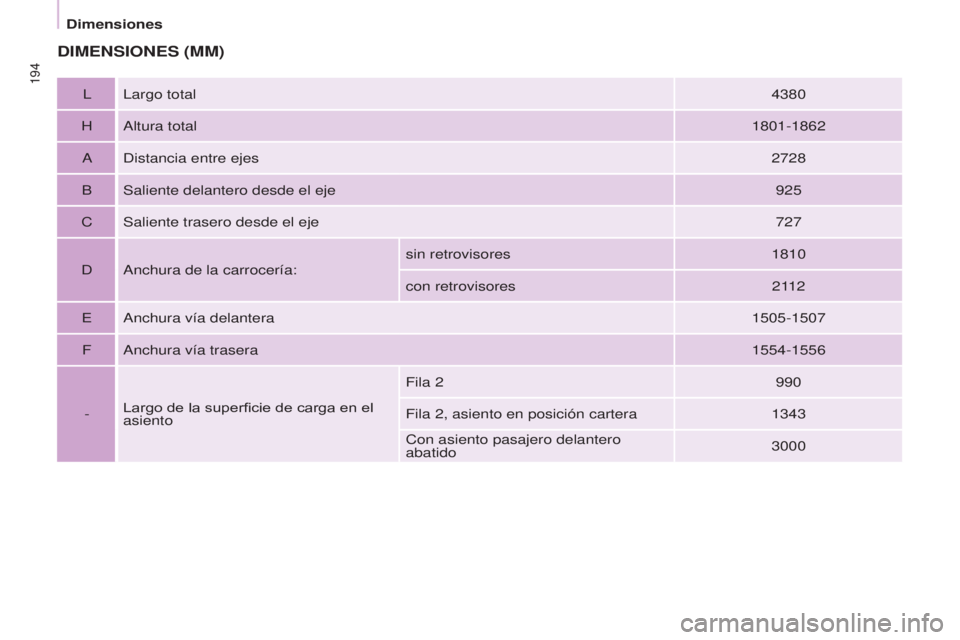

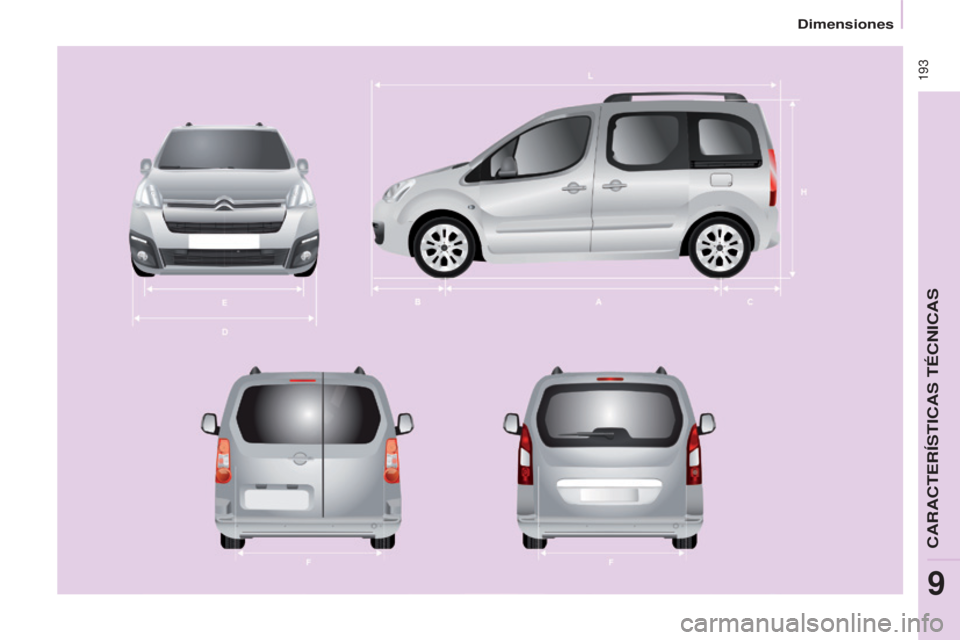

DIMENSIONES (MM)
L Largo total4380
H Altura total 1801-1862
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727
D Anchura de la carrocería: sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505-1507
F Anchura vía trasera 1554-1556
- Largo de la superficie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera 1343
Con asiento pasajero delantero
abatido 3000
Dimensiones

195
Berlingo2VP_es_Chap09_Caract-technique_ed02-2016Berlingo2VP_es_Chap09_Caract-technique_ed02-2016

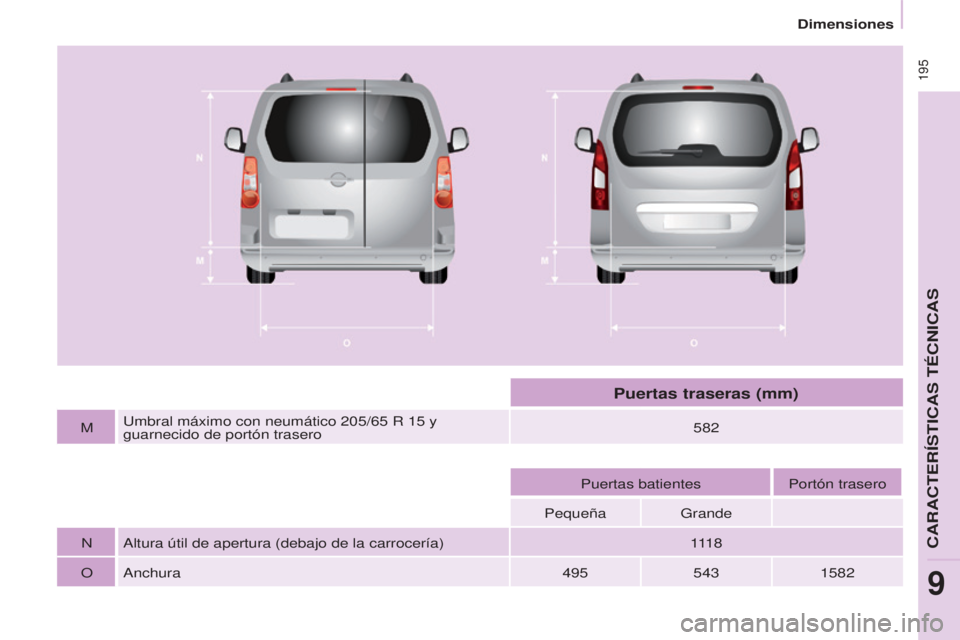

MUmbral máximo con neumático 205/65 R 15 y
guarnecido de portón trasero 582
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 111 8
O Anchura 4955431582
Puertas traseras (mm)
CARACTER

196
Berlingo2VP_es_Chap09_Caract-technique_ed02-2016Berlingo2VP_es_Chap09_Caract-technique_ed02-2016

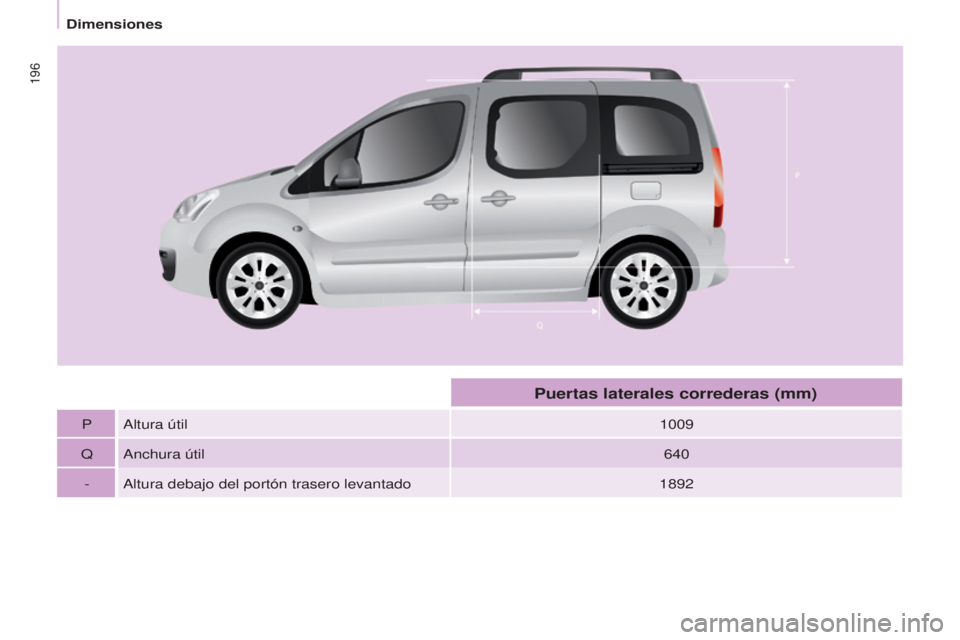

P Altura útil1009
Q Anchura útil 640
- Altura debajo del portón trasero levantado 1892
Puertas laterales correderas (mm)
Dimensiones

197
Berlingo2VP_es_Chap09_Caract-technique_ed02-2016Berlingo2VP_es_Chap09_Caract-technique_ed02-2016
CARACTERÍSTICAS DE LAS
MOT
ORI z ACIONES
Las características de la motorización
(cilindrada, potencia máxima, régimen
máximo, energía, emisión de CO
2...)
asociada a su vehículo se indican en el
permiso de circulación.
Estas características corresponden a
los valores homologados en el banco
motor, según las condiciones definidas
en la reglamentación europea
(directiva 1999/99/CE).
Para más información, consulte
la página Web de la marca y la
documentación comercial del modelo.
Acuda a la red CITROËN o a un taller
cualificado.
MASA Y CARGAS REMOLCABLES
Estos valores, expresados en kg,
también se indican en la placa o la
etiqueta del fabricante.
Las cargas remolcables relativas a su
vehículo se indican en el permiso de
circulación.
La masa en orden de marcha es igual
a la masa en vacío + conductor
(75
kg) + depósito lleno al 90%.
Los valores de MMA del conjunto
y de cargas remolcables indicados
son válidos para una altitud máxima
de 1.000
metros. El valor de la
carga remolcable mencionada se
debe reducir en un 10% por cada
1.000
metros suplementarios.
La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Una temperatura exterior elevada
podría provocar una disminución
de la capacidad del vehículo
para proteger el motor; cuando la
temperatura exterior sea superior a
37
°C, limite la masa remolcada.El remolcado con un vehículo
tractor poco cargado puede
degradar la adherencia a la vía.
Arrastrar un remolque aumenta la
distancia de frenada.
Arrastrando un remolque, la velocidad
máxima autorizada se debe reducir
(respete la legislación vigente en cada
país). El peso recomendado en la lanza
corresponde al peso admisible en
la rótula del enganche de remolque
(desmontable con o sin útil).
MMTA: Masa máxima técnicamente
admisible en carga.
MMA: Masa máxima autorizada del
conjunto.
La localización de la placa del
fabricante se indica en el
capítulo 9, apartado "Elementos
de identificación".
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte en la red
CITROËN.
CARACTER

198
Berlingo2VP_es_Chap09_Caract-technique_ed02-2016Berlingo2VP_es_Chap09_Caract-technique_ed02-2016

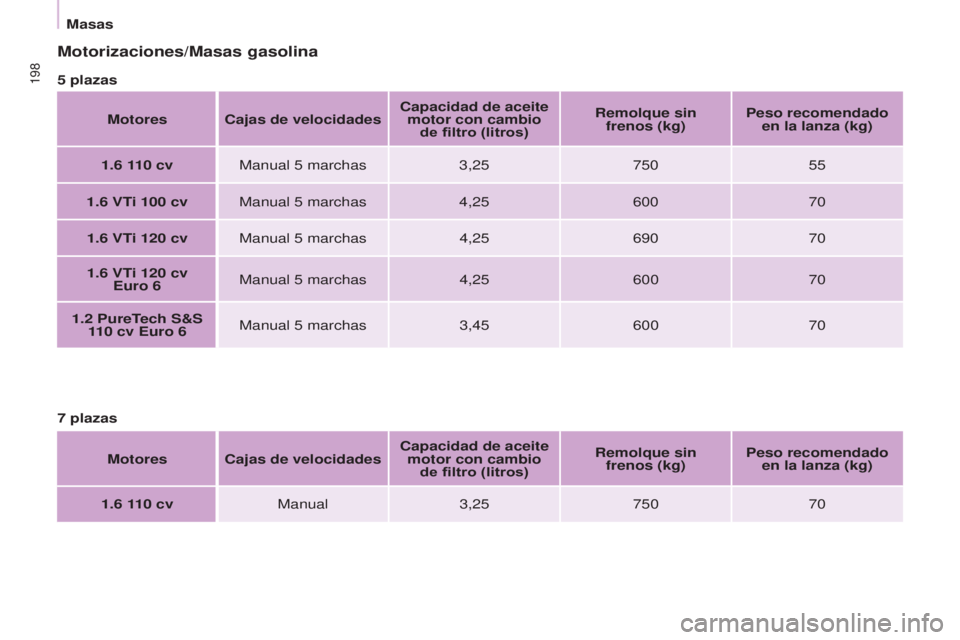

Motorizaciones/Masas gasolina
5 plazasMotores Cajas de velocidades Capacidad de aceite
motor con cambio

de filtro (litros) Remolque sin
frenos (kg) Peso recomendado
en la lanza (kg)
1.6
110 cvManual 5
marchas3,25 750 55
1.6
VTi 100 cvManual 5
marchas4,25 600 70
1.6
VTi 120 cvManual 5
marchas4,25 690 70
1.6
VTi 120 cv
Euro 6 Manual 5
marchas4,25 600 70
1.2
PureTech S&S
110
cv Euro 6 Manual 5
marchas3,45 600 70
7
plazas Motores Cajas de velocidades Capacidad de aceite
motor con cambio de filtro (litros) Remolque sin
frenos (kg) Peso recomendado
en la lanza (kg)
1.6
110 cv Manual 3,25750 70
Masas
