CITROEN BERLINGO MULTISPACE 2017 Návod na použití (in Czech)

89
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

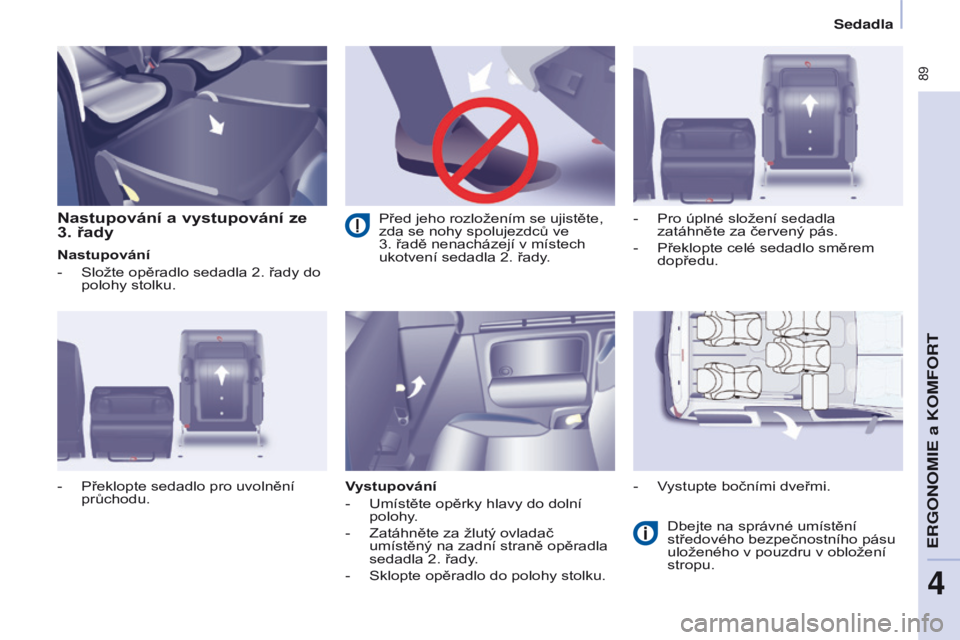

Nastupování a vystupování ze
3. řady
Nastupování
-
Složte opěradlo sedadla 2. řady do
polohy stolku.
V

ystupování
-

Umístěte opěrky hlavy do dolní
polohy

.
-

Zatáhněte za žlutý ovladač
umístěný na zadní straně opěradla
sedadla 2. řady

.
-

Sklopte opěradlo do polohy stolku. Dbejte na správné umístění
středového bezpečnostního pásu
uloženého v pouzdru v obložení
stropu.
-


Překlopte sedadlo pro uvolnění
průchodu. -


Pro úplné složení sedadla
zatáhněte za červený pás.
-
Překlopte celé sedadlo směrem
dopředu.
-

V
ystupte bočními dveřmi.
Před jeho rozložením se ujistěte,
zda se nohy spolujezdců ve
3. řadě nenacházejí v místech
ukotvení sedadla 2. řady.
ERGONOMIE a KOMFORT
4
Sedadla

90
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

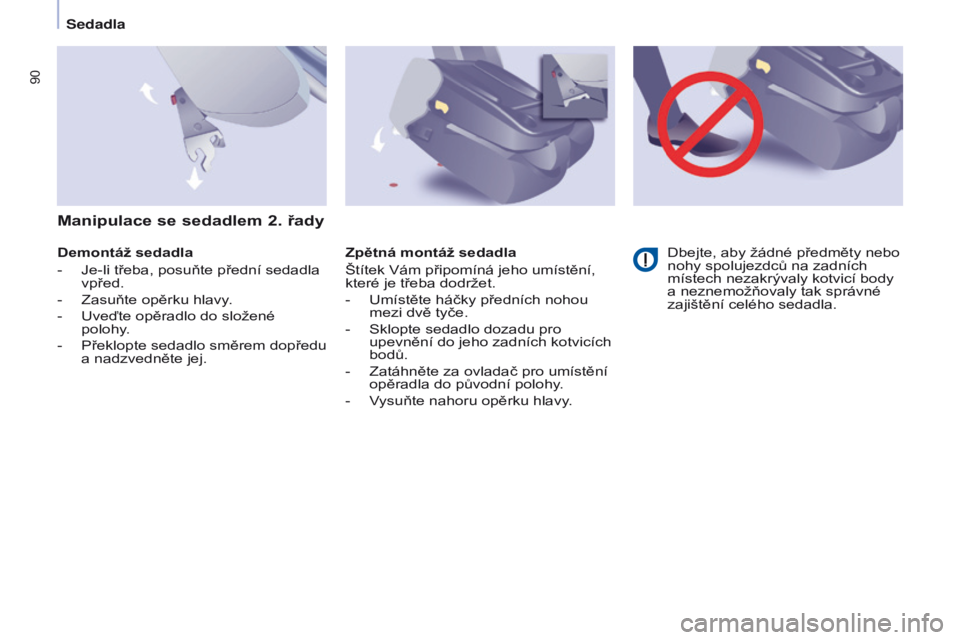

Demontáž sedadla
-
Je-li třeba, posuňte přední sedadla
vpřed.
-


Zasuňte opěrku hlavy
.
-

Uveďte opěradlo do složené
polohy

.
-

Překlopte sedadlo směrem dopředu
a nadzvedněte jej. Zpětná montáž sedadla
Štítek Vám připomíná jeho umístění,
které je třeba dodržet.
-


Umístěte háčky předních nohou
mezi dvě tyče.
-


Sklopte sedadlo dozadu pro
upevnění do jeho zadních kotvicích
bodů.
-


Zatáhněte za ovladač pro umístění
opěradla do původní polohy

.
-

V
ysuňte nahoru opěrku hlavy.Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí body
a neznemožňovaly tak správné
zajištění celého sedadla.
Manipulace se sedadlem 2. řady
Sedadla

91
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

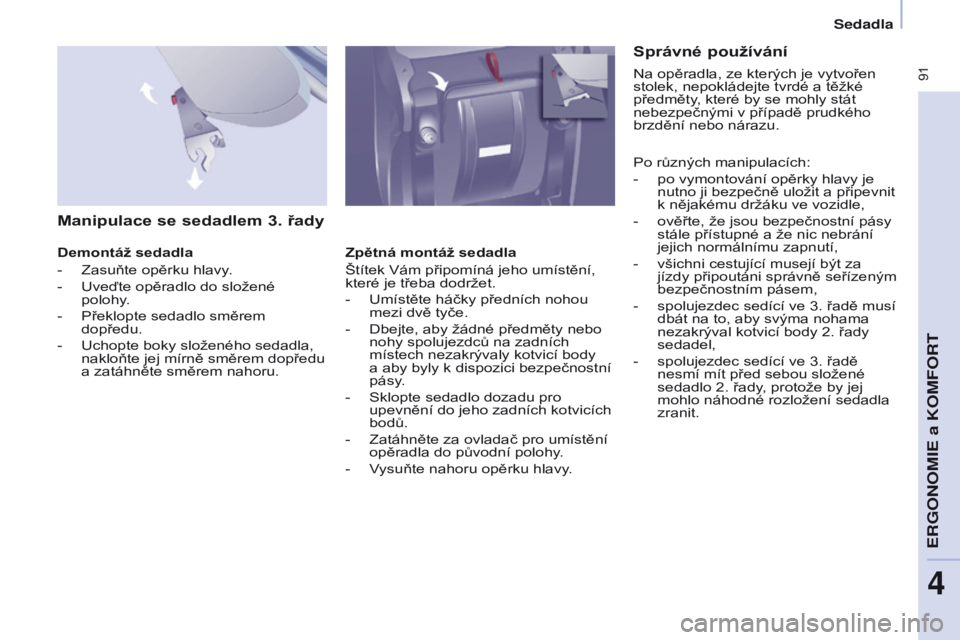

Manipulace se sedadlem 3. řady
Demontáž sedadla
-
Zasuňte opěrku hlavy
.
-

Uveďte opěradlo do složené
polohy

.
-

Překlopte sedadlo směrem
dopředu.
-


Uchopte boky složeného sedadla,
nakloňte jej mírně směrem dopředu
a zatáhněte směrem nahoru. Zpětná montáž sedadla
Štítek Vám připomíná jeho umístění,
které je třeba dodržet.
-


Umístěte háčky předních nohou
mezi dvě tyče.
-


Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí body


a aby byly k dispozici bezpečnostní
pásy.
-

Sklopte sedadlo dozadu pro
upevnění do jeho zadních kotvicích
bodů.
-


Zatáhněte za ovladač pro umístění
opěradla do původní polohy

.
-

V
ysuňte nahoru opěrku hlavy.
Správné používání
Po různých manipulacích:
-
po vymontování opěrky hlavy je
nutno ji bezpečně uložit a připevnit
k nějakému držáku ve vozidle,
-


ověřte, že jsou bezpečnostní pásy
stále přístupné a že nic nebrání
jejich normálnímu zapnutí,
-


všichni cestující musejí být za
jízdy připoutáni správně seřízeným
bezpečnostním pásem,
-


spolujezdec sedící ve 3. řadě musí
dbát na to, aby svýma nohama
nezakrýval kotvicí body 2. řady
sedadel,
-


spolujezdec sedící ve 3. řadě
nesmí mít před sebou složené
sedadlo 2. řady

, protože by jej
mohlo náhodné rozložení sedadla
zranit.
Na opěradla, ze kterých je vytvořen
stolek, nepokládejte tvrdé a těžké
předměty, které by se mohly stát
nebezpečnými v případě prudkého
brzdění nebo nárazu.
ERGONOMIE a KOMFORT
4
Sedadla

92
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

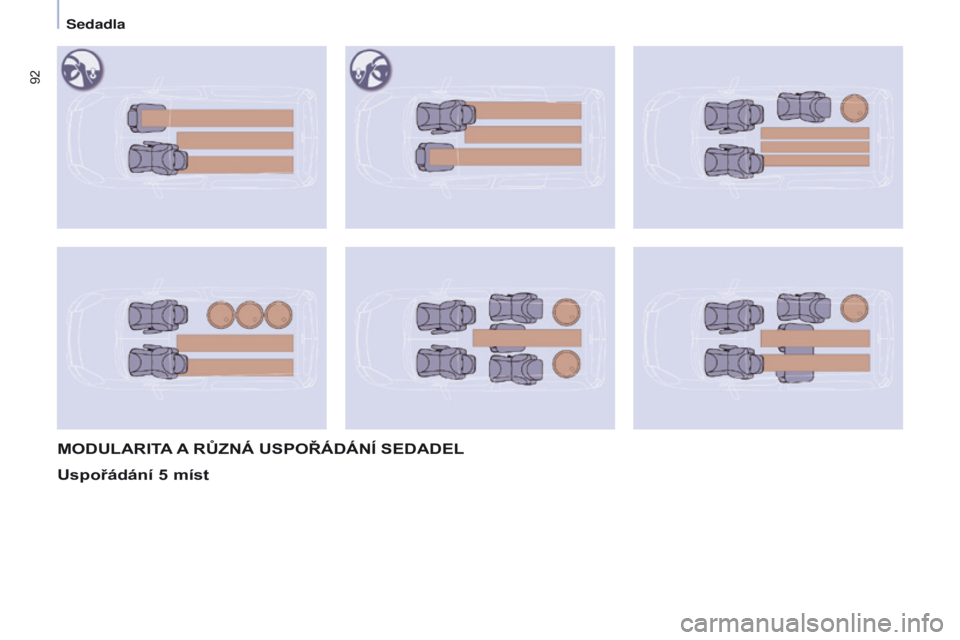

MODULARITA A RŮZNÁ USPOŘÁDÁNÍ SEDADEL
Uspořádání

5
míst
Sedadla

93
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

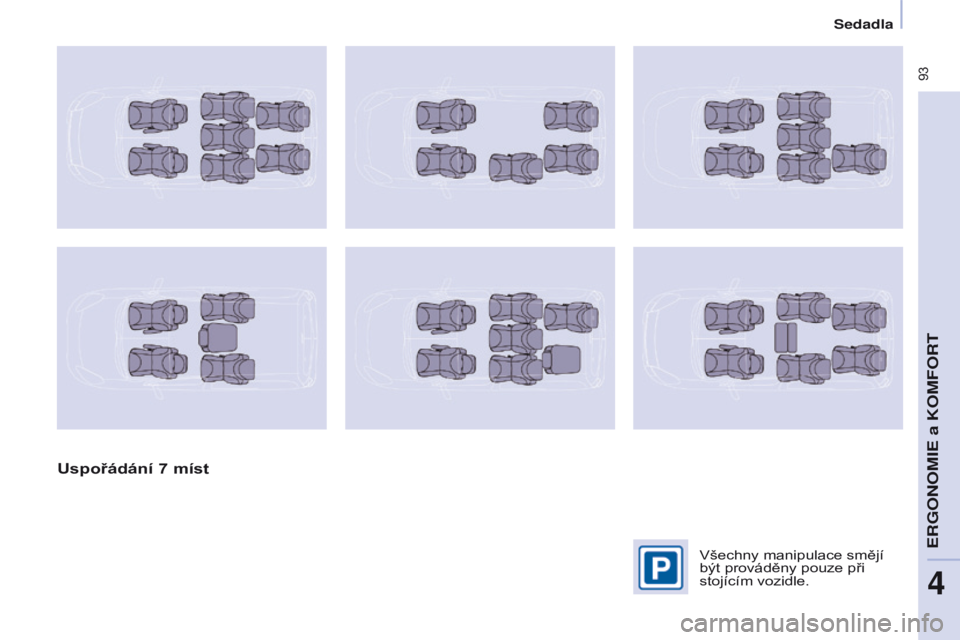

Uspořádání 7 míst
Všechny manipulace smějí
být prováděny pouze při
stojícím vozidle.
ERGONOMIE a KOMFORT
4
Sedadla

94
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

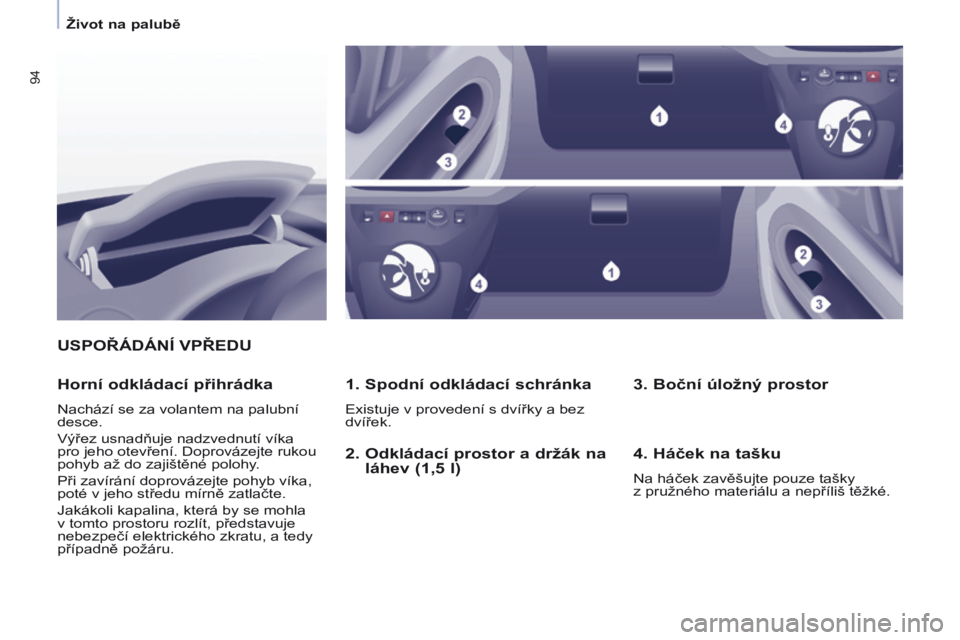

USPOŘÁDÁNÍ VPŘEDU
1.
Spodní odkládací schránka
Existuje v provedení s dvířky a bez
dvířek.
Horní odkládací přihrádka
Nachází se za volantem na palubní
desce.
Výřez usnadňuje nadzvednutí víka
pro jeho otevření. Doprovázejte rukou
pohyb až do zajištěné polohy.
Při zavírání doprovázejte pohyb víka,
poté v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla
v tomto prostoru rozlít, představuje
nebezpečí elektrického zkratu, a tedy
případně požáru.
3. Boční úložný prostor
4. Háček na tašku
Na háček zavěšujte pouze tašky
z pružného materiálu a nepříliš těžké.
2. Odkládací prostor a držák na
láhev (1,5 l)
Život na palubě

95
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

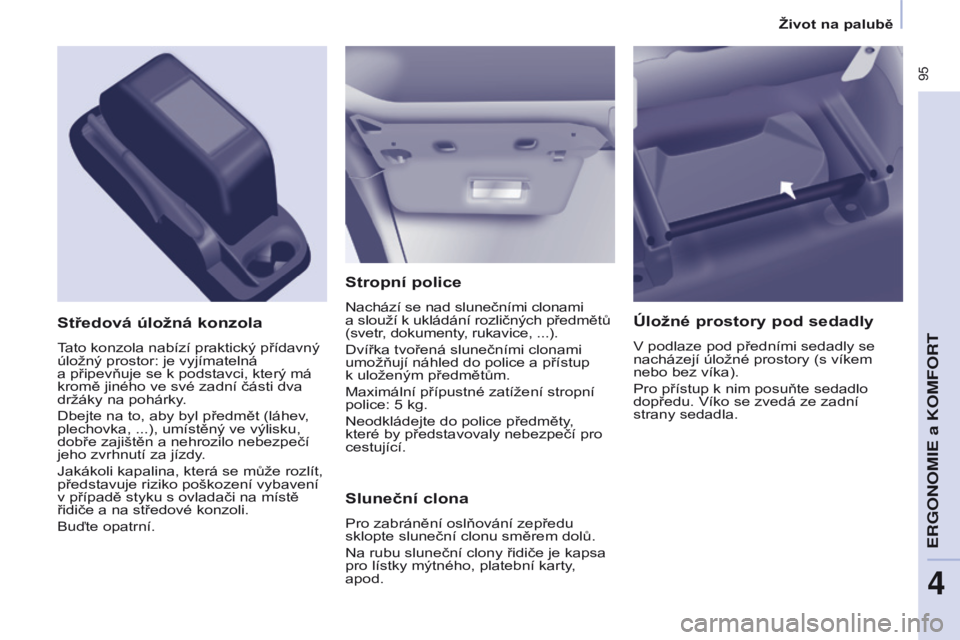

Stropní police
Nachází se nad slunečními clonami
a slouží k ukládání rozličných předmětů
(svetr, dokumenty, rukavice, ...).
Dvířka tvořená slunečními clonami
umožňují náhled do police a přístup
k
uloženým předmětům.
Maximální přípustné zatížení stropní
police: 5
kg.
Neodkládejte do police předměty,
které by představovaly nebezpečí pro
cestující.
Středová úložná konzola
Tato konzola nabízí praktický přídavný
úložný prostor: je vyjímatelná
a
připevňuje se k podstavci, který má
kromě jiného ve své zadní části dva
držáky na pohárky.
Dbejte na to, aby byl předmět (láhev,
plechovka, ...), umístěný ve výlisku,
dobře zajištěn a nehrozilo nebezpečí
jeho zvrhnutí za jízdy.
Jakákoli kapalina, která se může rozlít,
představuje riziko poškození vybavení
v případě styku s ovladači na místě
řidiče a na středové konzoli.
Buďte opatrní.
Sluneční clona
Pro zabránění oslňování zepředu
sklopte sluneční clonu směrem dolů.
Na rubu sluneční clony řidiče je kapsa
pro lístky mýtného, platební karty,
apod.
Úložné prostory pod sedadly
V podlaze pod předními sedadly se
nacházejí úložné prostory (s víkem
nebo bez víka).
Pro přístup k nim posuňte sedadlo
dopředu. Víko se zvedá ze zadní
strany sedadla.
ERGONOMIE a KOMFORT
4
Život na palubě

96
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
USPOŘÁDÁNÍ SEDADEL
Schránky
v podlaze
Pod nohama cestujících vzadu jsou
k dispozici dvě schránky.
Pro jejich otevření vsuňte prsty do
výřezu a zvedněte víko.
Letecké stolky
Pro použití stolku vysuňte desku
směrem nahoru a poté ji sklopte dolů.
Z bezpečnostních důvodu jsou stolky
koncipovány tak, aby při velkém tlaku
vypadly.
Pro uložení stolku zvedněte desku
do svislé polohy a s mírným tlakem
zasunujte jednu a druhou stranu.
Na stolky neodkládejte tvrdé a těžké
předměty, mohly by se z nich stát
nebezpečné projektily při prudkém
brzdění nebo nárazu.
Po straně každé stolku je připraven
háček pro zavěšení tašky.
Boční clony
Boční posuvné dveře mohou být
vybaveny roletkami proti slunci.
Rozviňte roletku přitažením za jazýček.
Aby nedošlo k poškození roletky při
otevírání dveří, ověřte řádné zajištění
jazýčku.
Při rozvinování i svinování
pohybujte roletkou pomalu s pomocí
jazýčku (jazýček nepouštějte).
Život na palubě

97
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
STŘECHA MODUTOP
Střecha je multifunkční a navazuje na
stropní polici. Je tvořena následujícími
prvky:
Úložné prostory
Na obou stranách střechy máte
k
dispozici úložné prostory. Maximální
povolené zatížení: 6
kg.
Průsvitné dno pomáhá mít přehled
o
uložených předmětech.
Do schránek nedávejte předměty, které
by mohly představovat nebezpečí pro
cestující.
Stropní světlo
Funguje stejným způsobem jako
přední stropní světlo.
Viz kapitola 4, část „Život na
palubě“, odstavec „Stropní světla“.
ERGONOMIE a KOMFORT
4
Život na palubě

98
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

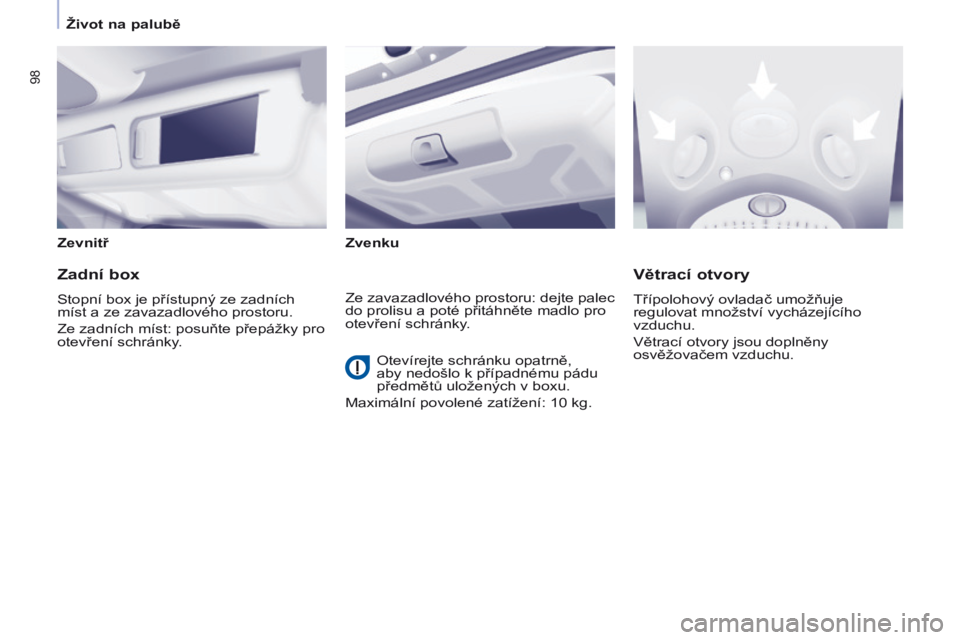

ZevnitřZvenku
Zadní box
Stopní box je přístupný ze zadních
míst a ze zavazadlového prostoru.
Ze zadních míst: posuňte přepážky pro
otevření schránky.
Větrací otvory
Třípolohový ovladač umožňuje
regulovat množství vycházejícího
vzduchu.
Větrací otvory jsou doplněny
osvěžovačem vzduchu.
Ze zavazadlového prostoru: dejte palec
do prolisu a poté přitáhněte madlo pro
otevření schránky.
Otevírejte schránku opatrně,
aby nedošlo k případnému pádu
předmětů uložených v boxu.
Maximální povolené zatížení: 10

kg.
Život na palubě
