CITROEN BERLINGO MULTISPACE 2017 Návod na použití (in Czech)

99
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

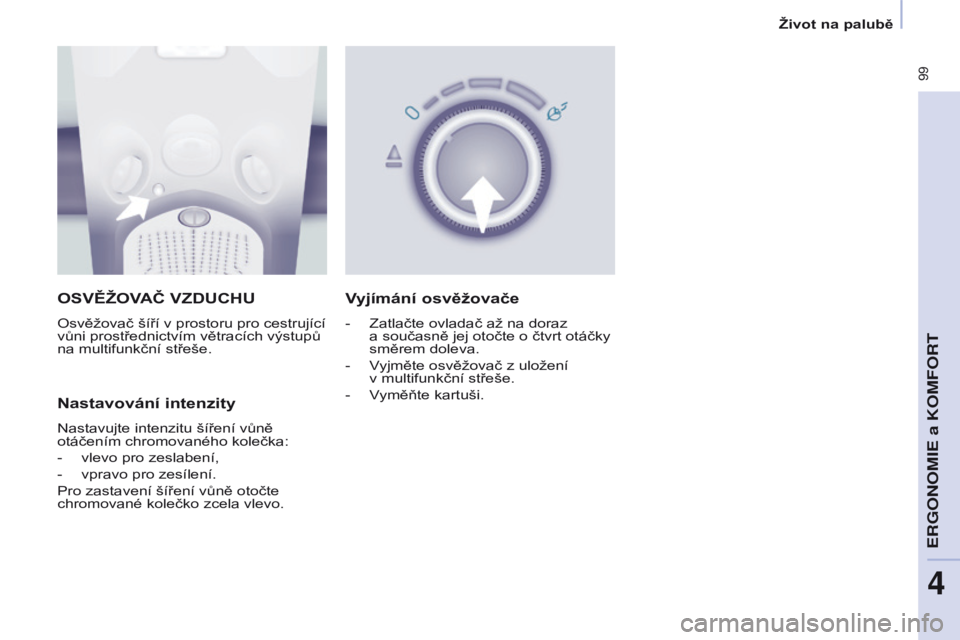

OSVĚžOVAČ VZDUCHU
Osvěžovač šíří v prostoru pro cestrující
vůni prostřednictvím větracích výstupů
na multifunkční střeše.
Nastavování intenzity
Nastavujte intenzitu šíření vůně
otáčením chromovaného kolečka:
-
vlevo pro zeslabení,
-


vpravo pro zesílení.
Pro zastavení šíření vůně otočte
chromované kolečko zcela vlevo.
Vyjímání osvěžovače
- Zatlačte ovladač až na doraz
a současně jej otočte o čtvrt otáčky
směrem doleva.
-

V
yjměte osvěžovač z uložení
v
multifunkční střeše.
-

V
yměňte kartuši.
ERGONOMIE a KOMFORT
4
Život na palubě

100
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
Výměna kartuše
Nová náplň do osvěžovače zahrnuje
kartuši B a utěsněné pouzdro C.
-
Sejměte ochrannou fólii
D.
-

Umístěte hlavu kartuše
B na
ovladač A osvěžovače.
-

Otočením o čtvrt otáčky ji zajistěte
na ovladači a sejměte pouzdro.
-


Zasuňte osvěžovač do jeho
uložení.
Kartuši s vůní můžete kdykoli vyměnit
a načatou uschovat v jejím pouzdře.
Ovladač osvěžovače

A je nezávislý na
kartuši.
Náplně jsou dodávány bez ovladače A.
Zasunování osvěžovače
Po nasazení nebo výměně kartuše
s vůní:
-

Zasuňte osvěžovač do jeho
uložení.
-


Otočte jej o čtvrt otáčky směrem
doprava.
Správné používání
Z bezpečnostních důvodů používejte
pouze náplně kartuše k tomuto účelu.
Kartuše nerozmontovávejte.
Uschovejte těsnicí pouzdra kartuší,
neboť slouží jako obal pro uložení
nepoužívané kartuše.
Nikdy se nesnažte doplnit osvěžovač
jinými vonnými látkami než těmi, které
jsou doporučené sítí CITROËN.
Uchovávejte je mimo dosah dětí
a
domácích zvířat. Zabraňte styku
s kůží a očima. V případě požití se
obraťte na lékaře a ukažte mu obal
nebo štítek výrobku.
Ovladač osvěžovače A může být na
multifunkční střechu upevněn jen
s

kartuší.
Mějte tedy vždy k dispozici ovladač A
a

alespoň jednu kartuši.
Náplně jsou k dispozici v prodejní síti
CITROËN.
Život na palubě

101
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

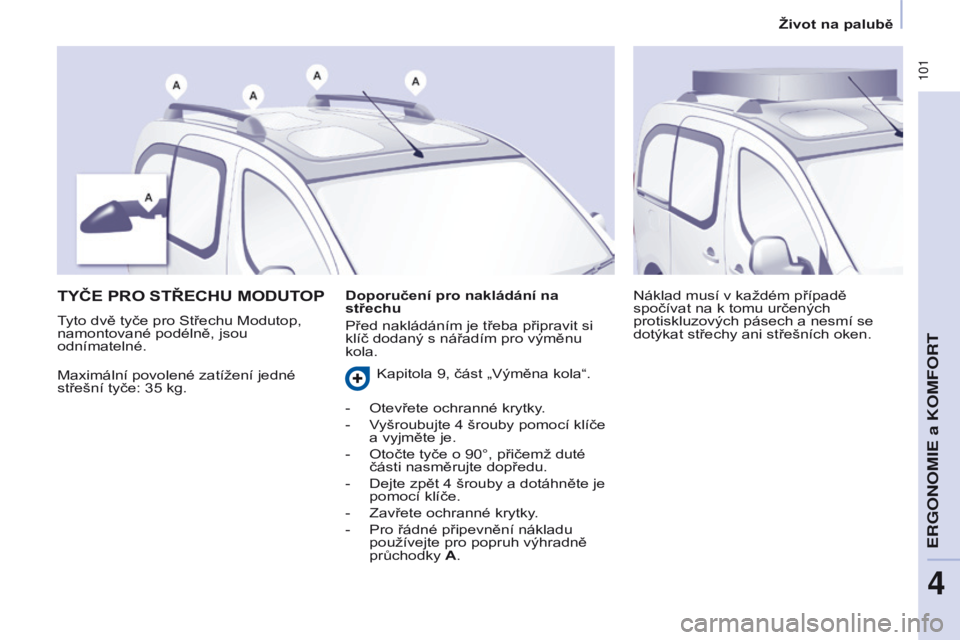

TYČE PRO STŘECHU MODUTOP
Maximální povolené zatížení jedné
střešní tyče: 35 kg. Náklad musí v každém případě
spočívat na k tomu určených
protiskluzových pásech a nesmí se
dotýkat střechy ani střešních oken.
Doporučení pro nakládání na
střechu
Před nakládáním je třeba připravit si
klíč dodaný s nářadím pro výměnu
kola.
Tyto dvě tyče pro Střechu Modutop,
namontované podélně, jsou
odnímatelné.
Kapitola 9, část „Výměna kola“.
-
Otevřete ochranné krytky
.
-

V
yšroubujte 4 šrouby pomocí klíče
a vyjměte je.
-

Otočte tyče o 90°, přičemž duté
části nasměrujte dopředu.
-


Dejte zpět 4
šrouby a dotáhněte je
pomocí klíče.
-

Zavřete ochranné krytky
.
-

Pro řádné připevnění nákladu
používejte pro popruh výhradně
průchodky

A.
ERGONOMIE a KOMFORT
4
Život na palubě

102
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

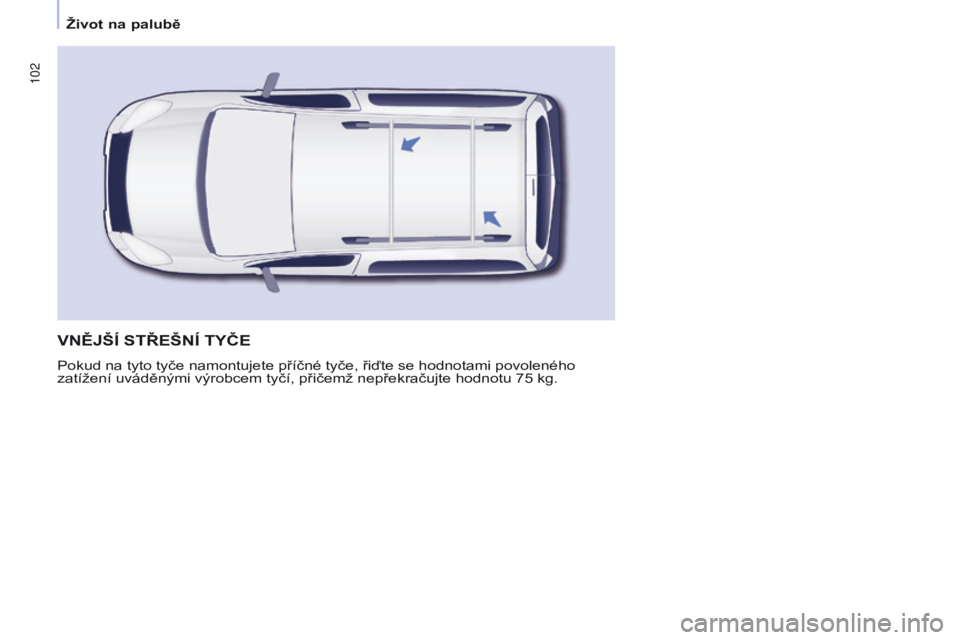

VNĚJŠÍ STŘEŠNÍ TYČE
Pokud na tyto tyče namontujete příčné tyče, řiďte se hodnotami povoleného
zatížení uváděnými výrobcem tyčí, přičemž nepřekračujte hodnotu 75 kg.
Život na palubě

103
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

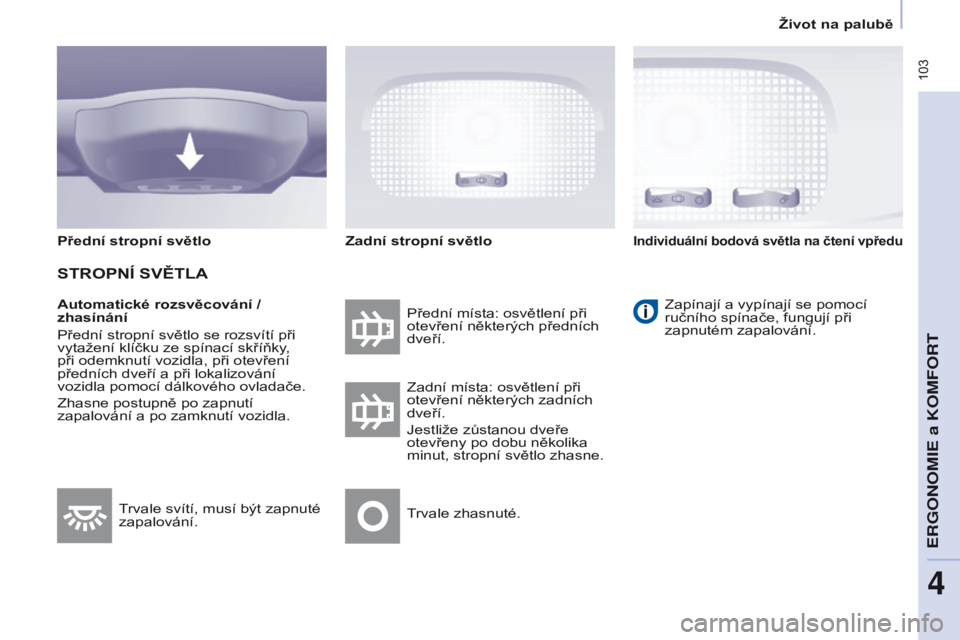

Automatické rozsvěcování /
zhasínání
Přední stropní světlo se rozsvítí při
vytažení klíčku ze spínací skříňky,
při odemknutí vozidla, při otevření
předních dveří a při lokalizování
vozidla pomocí dálkového ovladače.
Zhasne postupně po zapnutí
zapalování a po zamknutí vozidla.Přední místa: osvětlení při
otevření některých předních
dveří.
Zapínají a vypínají se pomocí
ručního spínače, fungují při
zapnutém zapalování.
Zadní místa: osvětlení při
otevření některých zadních
dveří.
Jestliže zůstanou dveře
otevřeny po dobu několika
minut, stropní světlo zhasne.
Trvale zhasnuté.
Trvale svítí, musí být zapnuté
zapalování.
Přední stropní světlo
STROPNÍ SVĚTLA
Zadní stropní světloIndividuální bodová světla na čtení vpředu
ERGONOMIE a KOMFORT
4
Život na palubě

104
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

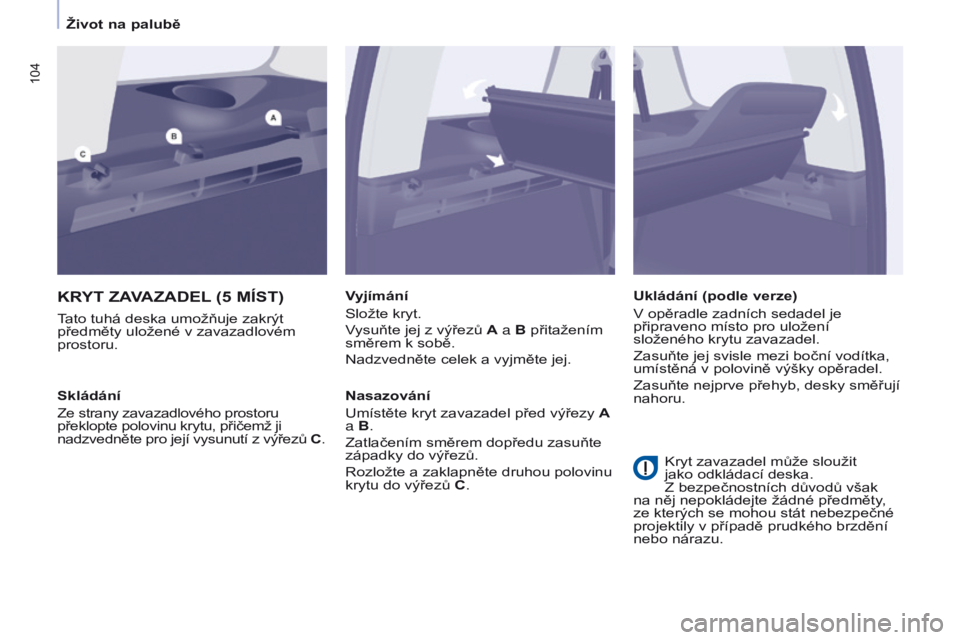

KRYT ZAVAZADEL (5 MÍST )
Tato tuhá deska umožňuje zakrýt
předměty uložené v zavazadlovém
prostoru. Vyjímání
Složte kryt.
Vysuňte jej z výřezů A a B přitažením
směrem k sobě.
Nadzvedněte celek a vyjměte jej.
Nasazování
Umístěte kryt zavazadel před výřezy
A
a B.
Zatlačením směrem dopředu zasuňte
západky do výřezů.
Rozložte a zaklapněte druhou polovinu
krytu do výřezů C.
Skládání
Ze strany zavazadlového prostoru
překlopte polovinu krytu, přičemž ji
nadzvedněte pro její vysunutí z výřezů C
.
Ukládání (podle verze)
V opěradle zadních sedadel je
připraveno místo pro uložení
složeného krytu zavazadel.
Zasuňte jej svisle mezi boční vodítka,
umístěná v polovině výšky opěradel.
Zasuňte nejprve přehyb, desky směřují
nahoru.
Kryt zavazadel může sloužit
jako odkládací deska.
Z
bezpečnostních důvodů však
na něj nepokládejte žádné předměty,
ze kterých se mohou stát nebezpečné
projektily v případě prudkého brzdění
nebo nárazu.
Život na palubě

105
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
Zásuvka 12 V (max. 120 W)
Je doporučeno omezit její používání
tak, aby nedošlo k vybití akumulátoru.
Ochranná síť
Otevřete krytku na držáku háčku.
Připevněte horní stranu sítě do výřezů,
nejprve pootočte tyč o 1/4
otáčky.
Ujistěte se, že je konec tyče řádně
zasunut v kovové části uložení.
Připevněte popruhy k příslušným
úchytům na podlaze.
Napněte síť pomocí popruhů.
Upevňovací oka
Použijte tato oka k připevnění nákladu
k podlaze.
Připojení elektrického
příslušenství nehomologovaného
společností CITROËN, jako
například dobíječky se zásuvkou USB,
může způsobit poruchy fungování
elektrických zařízení vozidla, třeba
špatný příjem autorádia nebo chyby při
zobrazování na displejích.
ERGONOMIE a KOMFORT
4
Život na palubě

106
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
USPOŘÁDÁNÍ VZADU
(7 MÍST )
Držáky pohárků
Veškeré kapaliny převážené ve
vozidle v kelímcích, které se mohou
převrhnout, představují riziko.
„Buďte opatrní!“
Zásuvka 12 V (max. 120 W)
Je doporučeno omezit její používání
tak, aby nedošlo k vybití akumulátoru.
Upevňovací oka
Pro připevnění nákladu používejjte
upevňovací oka na podlaze.
K tomuto účelu nepoužívejte úchyty
bezpečnostních pásů.
Doporučujeme pevně uchytit
náklad pomocí ok na podlaze.
Život na palubě

107
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016

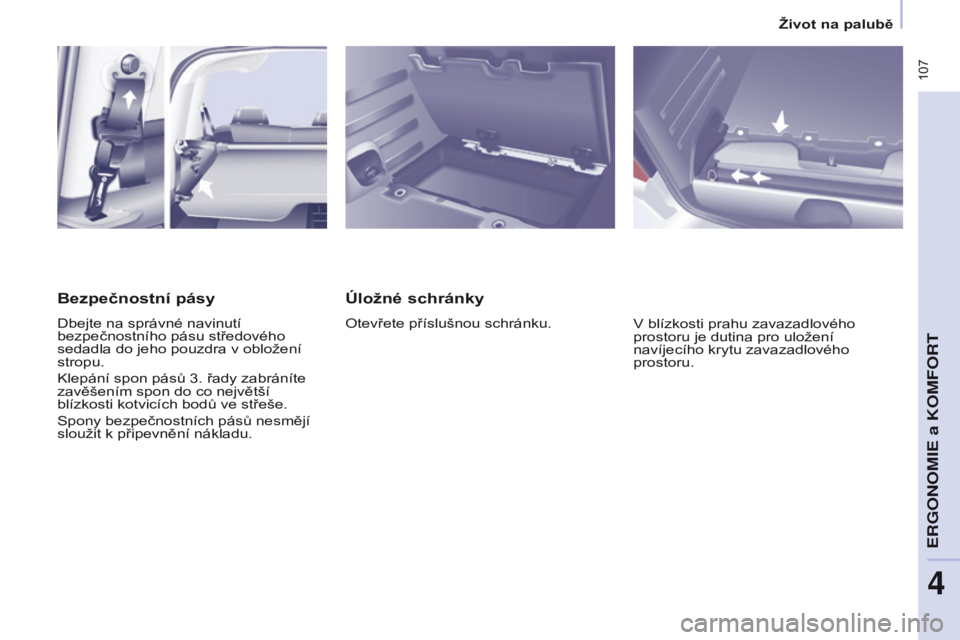

Úložné schránky
Otevřete příslušnou schránku.V blízkosti prahu zavazadlového
prostoru je dutina pro uložení
navíjecího krytu zavazadlového
prostoru.
Bezpečnostní pásy
Dbejte na správné navinutí
bezpečnostního pásu středového
sedadla do jeho pouzdra v obložení
stropu.
Klepání spon pásů 3. řady zabráníte
zavěšením spon do co největší
blízkosti kotvicích bodů ve střeše.
Spony bezpečnostních pásů nesmějí
sloužit k připevnění nákladu.
ERGONOMIE a KOMFORT
4
Život na palubě

108
Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016Berlingo2VP_cs_Chap04_Ergonomie_ed02-2016
NAVÍJEČ, KRYT ZAVAZADEL
Umístěte navíjecí kryt tak, aby byla
jeho zadní pevná část směrem k Vám.
Nasuňte levý výstupek do držáku A.
Kryt je plátěný samonavíjecí. Dbejte,
abyste na rozvinutý kryt nepokládali
těžké předměty.
Zatlačte směrem doleva a umístěte
pravý výstupek do držáku B.
Uvolněte navíječ pro jeho zajištění
v držácích.
Vysuňte navíjecí kryt až k zadním
bočním sloupkům.
Pro zajištění v rozvinuté poloze
zasuňte krajní výstupky do výřezů.
Montáž
Uveďte sedadla 3. řady do úplně
složené polohy.
Nadzvedněte víko přihrádky v prahu
zavazadlového prostoru.
Uchopte navíječ za jeho středovou
část a zatlačte jej k levému sloupku
karosérie.
Nadzvedněte celou sestavu navíječe.
Život na palubě
