STRAŽNJA KLUPA
Svaki dio 1/3 - 2/3 može se potpuno
preklopiti i izvaditi iz vozila.
Nasloni za glavu
Dvodijelna stražnja klupa 1/3 - 2/3 ima
svinute naslone za glavu. Podignut
položaj: primite ga i podignite.
Spušten položaj: spustite ga
pritiskanjem odozgo.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite ga.
Prilikom vraćanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona.
4
ERGONOMIJA i KOMFOR
Sjedala

80
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Potpuno preklopljeni položaj
Ovdje je opisan postupak za
jednotrećinski dio. Na isti način
postupa se i za dvotrećinski dio.-

Podignite sivu šipku iza sjedišta.
-

Cijelo sjedalo zakrenite prema
naprijed.
Vraćanje sjedala u osnovni položaj
Nakon vraćanja sjedala u položaj
za sjedenje, provjerite da je dobro
uglavljeno u podnici.
-

Spustite naslon za glavu.
-


Po potrebi, primaknite prednja
sjedala.
-

Pritisnite sivu ručicu na gornjem
dijelu naslona.
-

Preklopite naslon na sjedište. Zakrenite sjedalo prema natrag, do
uglavljivanja.
Uspravite naslon.
Sjedalo je ispravno uglavljeno kad se
ručica na vrhu naslona više ne vidi.
Sjedala

81
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Vađenje klupePostavljanje klupe
Potpuno preklapanje sjedala
opisano je na prethodnoj stranici. Za postavljanje klupe (dijela
1/3 i/
ili 2/3) u položaj za prijevoz
putnika, pogledajte prethodno
opisani postupak postavljanja u
potpuno preklopljeni položaj.
-

Nagnite sjedalo za oko 45° prema
natrag.
-

Podignite klupu
vertikalno do
graničnika pričvrsnih mjesta.
-
Uspravite klupu naginjanjem prema
naprijed i podignite je.
-


Po potrebi, prednja sjedala
pomaknite prema naprijed.
-


Potpuno preklopite klupu

(dio 1/3 i/ili 2/3). -
Postavite klupu (dio 1/3
i/ili 2/3) u
vertikalan položaj.
-
Postavite kukice između dvije
šipke.
-

Zakrenite klupu prema natrag.
4
ERGONOMIJA i KOMFOR
Sjedala

82
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
STRAŽNJA SJEDALA (5 MJESTA ) Naslon za glavu
Svako sjedalo može se pojedinačno
izvaditi.
Kad sjedalo vraćate u položaj za
sjedenje, odnosno nakon vađenja i
vraćanja sjedala u vozilo, provjerite da
je dobro uglavljeno u podnici.
Tri stražnja zasebna sjedala imaju
svinute naslone za glavu.
Naslon srednjeg sjedala može se
preklopiti na sjedište i koristiti se kao
stolić s držačem čaše. Podignut položaj: primite ga i podignite.
Spušten položaj: odozgo ga pritisnite i
spustite.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi s naslonom.
Sjedala

83
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Nagib naslonaPreklapanje naslona u položaj
stolića
Vraćanje naslona u osnovni položaj
Potpuno preklapanje
sjedala
Vraćanje sjedala u osnovni položaj
- Pritisnite ručicu i podesite nagib
naslona.
-

Povucite ručicu i naslon preklopite
na sjedište.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili. -


Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
Provjerite da je dobro uglavljen u
osnovnom položaju.
-


Povucite ručicu i preklopite naslon
u položaj stolića.
-


Podignite šipku iza sjedala da ga
oslobodite od stražnjih pričvrsnih
mjesta.
-


Cijelo sjedalo zakrećite prema
naprijed dok se ne uglavi.-

Gurnite crvenu ručicu.
-

Sjedalo zakrenite prema natrag i
uglavite ga u stražnjim pričvrsnim
mjestima.
-


Povlačenjem ručice uspravite
naslon.
-


Provjerite da su sjedala dobro
uglavljena.Prije vraćanja u osnovni položaj,
provjerite da na pričvrsnim
mjestima nema nikakvih
predmeta koji bi ometali ispravno
uglavljivanje sjedala.
4
ERGONOMIJA i KOMFOR
Sjedala

84
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Vađenje sjedala
- Po potrebi, pomaknite prednje
sjedalo prema naprijed i spustite
naslon za glavu.
-

Potpuno preklopite sjedalo.
Primjena u praksi
Nakon pojedinih rukovanja:
-
izvađeni naslon za glavu mora se
spremiti i pričvrstiti za neki nosač,
-


provjerite položaj sigurnosnih
pojasa, da ih putnici mogu lako
dosegnuti i zakopčati,
-


svaki putnik mora namjestiti i
zakopčati svoj sigurnosni pojas.
Pogledajte prethodno opisani
postupak potpunog preklapanja
sjedala.
-


Pritisnite crvenu polugu za
oslobađanja prednjih nogu.
-


Ne otpuštajte polugu dok sjedalo
ne bude nagnuto za oko 45° prema
natrag.
-


Otpustite polugu.
-


Sjedalo vertikalno

podignite do
krajnjeg položaja pričvrsnih mjesta.
-

Sjedalo uspravite zakretanjem
prema naprijed i podizanjem.
Vraćanje sjedala u osnovni položaj
- Nagnite sjedalo za 45° prema
naprijed.
-

Kuke stavite između dvije šipke.
-


Zakrenite sjedalo i uglavite ga u
stražnjim pričvrsnim mjestima.
-


Povlačenjem ručice postavite
naslon u osnovni položaj.
-


Podignite naslon za glavu.
Prije vraćanja u osnovni položaj,
provjerite da na pričvrsnim
mjestima nema nikakvih
predmeta koji bi ometali ispravno
uglavljivanje sjedala.
Sjedala

85
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Naslon za glavu
Naslon za glavu ima svinuti profil.
Podignut položaj: pritisnite jezičac,
primite ga i podignite.
Spušten položaj: gurnite jezičac,
pritisnite ga odozgo i spustite ga.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Spremite ga u vozilu i pričvrstite ga.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala.
Svako sjedalo može se izvaditi, a
postaviti se mora na određeno mjesto,
označeno na njegovoj naljepnici.
Sjedala u 2. i 3. redu su nezavisna i
modularna.
STRAŽNJA
SJEDALA (7 MJESTA )
4
ERGONOMIJA i KOMFOR
Sjedala

86
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
LIjevo bočno sjedalo
Tipovi sjedala u 2. redu
Tipovi sjedala u 3. redu
Središnje sjedaloDesno bočno sjedalo
Desno bočno sjedalo
Lijevo bočno sjedalo
Sjedala

87
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016
Nagib naslona
-
Pritisnite ručicu i podesite nagib.
Preklapanje naslona u položaj stolića
- Do kraja spustite naslon za glavu.
-
Pritisnite ručicu i preklopite naslon
na sjedište.
Vraćanje naslona u položaj za sjedenje
- Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
-

Provjerite da je sve dobro
uglavljeno.
Potpuno preklapanje sjedala
-


Preklopite naslon u položaj stolića.
-


Povlačenjem crvenog remena iza
sjedala izvadite noge sjedala iz
pričvrsnih mjesta u podnici.
-


Cijelo sjedalo zakrenite prema
naprijed.
Modularnost sjedala u 2. reduVraćanje u položaj za sjedenje
-
Zakrenite sjedalo prema natrag.
Prije zakretanja sjedala pazite:
-


da putnici u 3. redu sjedala
nogama ne prekrivaju
pričvrsna mjesta u podnici,
-


na dobru ugavljenost sjedala u
podnici,
-


da je sigurnosni pojas na
dohvatu putnika.
4
ERGONOMIJA i KOMFOR
Sjedala

88
Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016Berlingo2VP_hr_Chap04_Ergonomie_ed02-2016

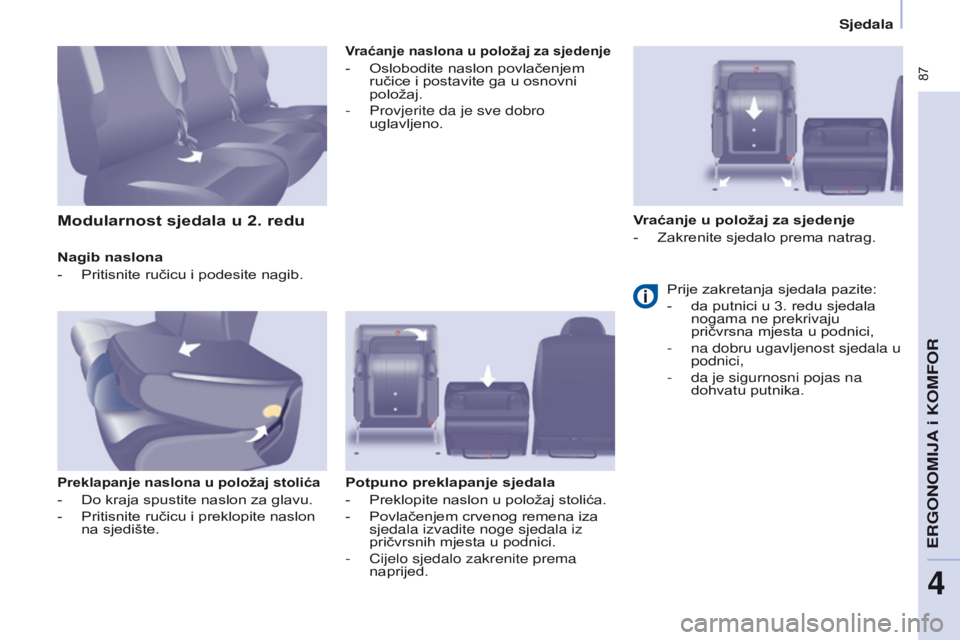

Modularnost sjedala u 3. redu
Preklapanje naslona u položaj stolića
-
Do kraja spustite naslon za glavu.
-


Pritisnite ručicu i preklopite naslon
na sjedište.
V

raćanje naslona u osnovni položaj
-

Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
-


Provjerite da je sve dobro
uglavljeno. V

raćanje sjedala u osnovni položaj
-
Gurnite crvenu ručicu.
-


Zakrenite cijelo sjedalo prema
natrag.
Potpuno preklapanje sjedala
-


Preklopite naslon u položaj stolića.
-


Podizanjem ručke s crvenim
remenom iza sjedala izvadite noge
sjedala iz njihovih pričvrsnih mjesta
u podnici.
-


Zakrenite cijelo sjedalo prema
naprijed. Pazite:
-


na dobru uglavljenost sjedala
u podnici,
-


da je sigurnosni pojas na
dohvatu putnika.
