179

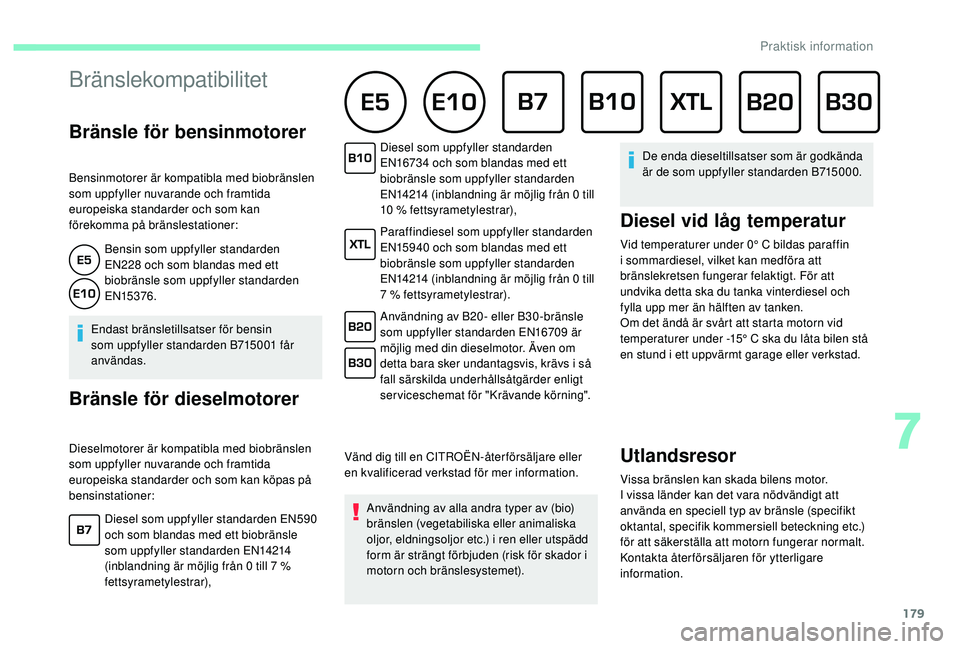

Bränslekompatibilitet
Bränsle för bensinmotorer
Bensinmotorer är kompatibla med biobränslen
som uppfyller nuvarande och framtida
europeiska standarder och som kan
förekomma på bränslestationer:Bensin som uppfyller standarden
EN228 och som blandas med ett
biobränsle som uppfyller standarden
EN15376.
Endast bränsletillsatser för bensin
som uppfyller standarden B715001 får
användas.
Bränsle för dieselmotorer
Diesel som uppfyller standarden
EN16734 och som blandas med ett
biobränsle som uppfyller standarden
EN14214 (inblandning är möjlig från 0 till
10
% fettsyrametylestrar),
Paraffindiesel som uppfyller standarden
EN15940 och som blandas med ett
biobränsle som uppfyller standarden
EN14214 (inblandning är möjlig från 0 till
7
% fettsyrametylestrar).
Användning av B20 - eller B30 -bränsle
som uppfyller standarden EN16709 är
möjlig med din dieselmotor. Även om
detta bara sker undantagsvis, krävs i så
fall särskilda underhållsåtgärder enligt
serviceschemat för "Krävande körning".
Vänd dig till en CITROËN-åter försäljare eller
en kvalificerad verkstad för mer information. Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor etc.) i ren eller utspädd
form är strängt förbjuden (risk för skador i
motorn och bränslesystemet). De enda dieseltillsatser som är godkända
är de som uppfyller standarden B715000.
Diesel vid låg temperatur
Vid temperaturer under 0° C bildas paraffin
i s ommardiesel, vilket kan medföra att
bränslekretsen fungerar felaktigt. För att
undvika detta ska du tanka vinterdiesel och
fylla upp mer än hälften av tanken.
Om det ändå är svårt att starta motorn vid
temperaturer under -15°
C ska du låta bilen stå
en stund i ett uppvärmt garage eller verkstad.
Utlandsresor
Vissa bränslen kan skada bilens motor.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning etc.)
för att säkerställa att motorn fungerar normalt.
Kontakta återförsäljaren för ytterligare
information.
Dieselmotorer är kompatibla med biobränslen
som uppfyller nuvarande och framtida
europeiska standarder och som kan köpas på
bensinstationer:
Diesel som uppfyller standarden EN590
och som blandas med ett biobränsle
som uppfyller standarden EN14214
(inblandning är möjlig från 0 till 7

%
fettsyrametylestrar),
7
Praktisk information

180

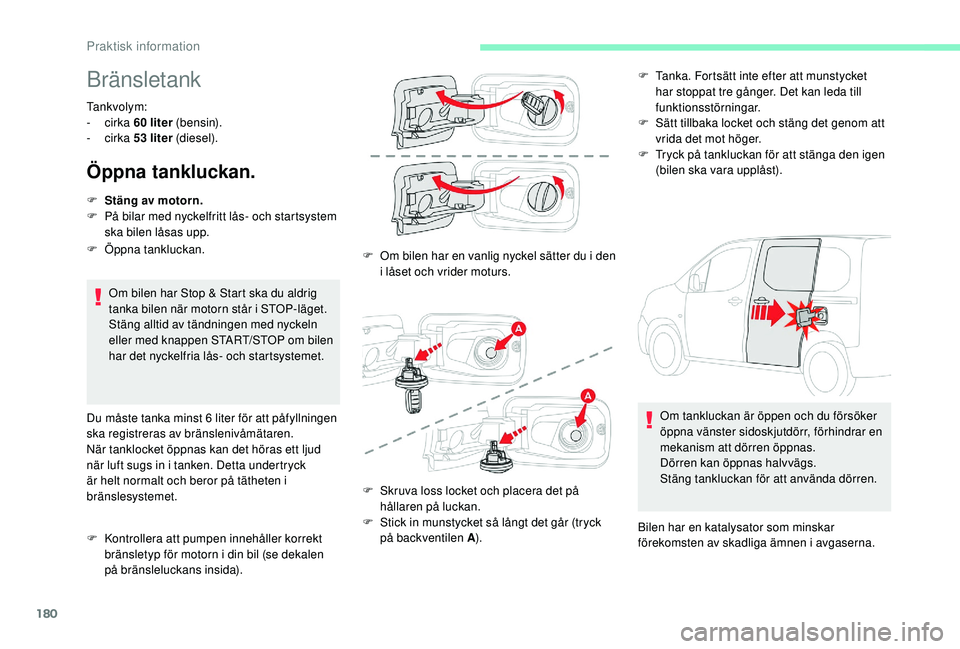

Bränsletank
Tankvolym:
- cirka 60
liter (b e n s i n).
-
cirka 53
liter (diesel).
Öppna tankluckan.
Om bilen har Stop & Start ska du aldrig
tanka bilen när motorn står i STOP-läget.
Stäng alltid av tändningen med nyckeln
eller med knappen START/STOP om bilen
har det nyckelfria lås- och startsystemet.
Du måste tanka minst 6
liter för att påfyllningen
ska registreras av bränslenivåmätaren.
När tanklocket öppnas kan det höras ett ljud
när luft sugs in i tanken. Detta undertryck
är helt normalt och beror på tätheten i
bränslesystemet.
F

K
ontrollera att pumpen innehåller korrekt
bränsletyp för motorn i din bil (se dekalen
på bränsleluckans insida). F

O
m bilen har en vanlig nyckel sätter du i den
i låset och vrider moturs.
F

S
täng av motorn.
F

P
å bilar med nyckelfritt lås- och startsystem
ska bilen låsas upp.
F

Ö
ppna tankluckan. F
T
anka. Fortsätt inte efter att munstycket
har stoppat tre gånger. Det kan leda till
funktionsstörningar.
F
S
ätt tillbaka locket och stäng det genom att
vrida det mot höger.
F
T
ryck på tankluckan för att stänga den igen
(bilen ska vara upplåst).
F
S
kruva loss locket och placera det på
hållaren på luckan.
F

S
tick in munstycket så långt det går (tryck
på backventilen A ). Om tankluckan är öppen och du försöker
öppna vänster sidoskjutdörr, förhindrar en
mekanism att dörren öppnas.
Dörren kan öppnas halvvägs.
Stäng tankluckan för att använda dörren.
Bilen har en katalysator som minskar
förekomsten av skadliga ämnen i avgaserna.
Praktisk information

181
/2
1 1

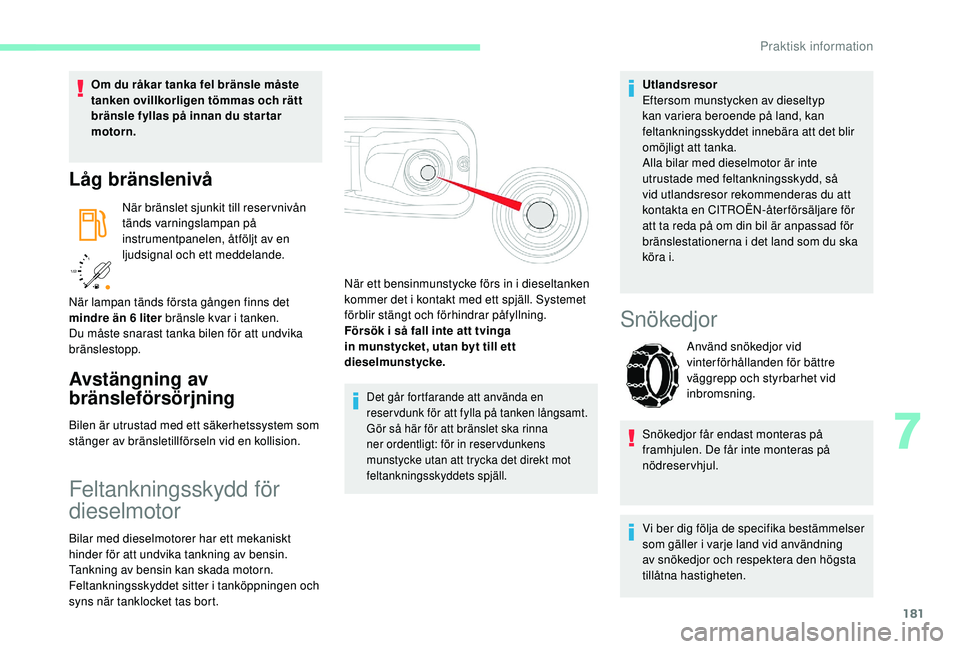

Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du star tar
motorn.
Låg bränslenivå
När bränslet sjunkit till reservnivån
tänds varningslampan på
instrumentpanelen, åtföljt av en
ljudsignal och ett meddelande.
Avstängning av
bränsleförsörjning
Bilen är utrustad med ett säkerhetssystem som
stänger av bränsletillförseln vid en kollision.
Feltankningsskydd för
dieselmotor
Bilar med dieselmotorer har ett mekaniskt
hinder för att undvika tankning av bensin.
Tankning av bensin kan skada motorn.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Det går fortfarande att använda en
reservdunk för att fylla på tanken långsamt.
Gör så här för att bränslet ska rinna
ner ordentligt: för in reser vdunkens
munstycke utan att trycka det direkt mot
feltankningsskyddets spjäll.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Alla bilar med dieselmotor är inte
utrustade med feltankningsskydd, så
vid utlandsresor rekommenderas du att
kontakta en CITROËN-åter försäljare för
att ta reda på om din bil är anpassad för
bränslestationerna i det land som du ska
köra i.
När lampan tänds första gången finns det
mindre än 6

liter bränsle kvar i tanken.
Du måste snarast tanka bilen för att undvika
bränslestopp.
Snökedjor
Använd snökedjor vid
vinterförhållanden för bättre
väggrepp och styrbarhet vid
inbromsning.
Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Vi ber dig följa de specifika bestämmelser
som gäller i varje land vid användning
av snökedjor och respektera den högsta
tillåtna hastigheten.
När ett bensinmunstycke förs in i dieseltanken
kommer det i kontakt med ett spjäll. Systemet
förblir stängt och förhindrar påfyllning.
Försök i så fall inte att tvinga
in munstycket, utan byt till ett
dieselmunstycke.
7
Praktisk information

182

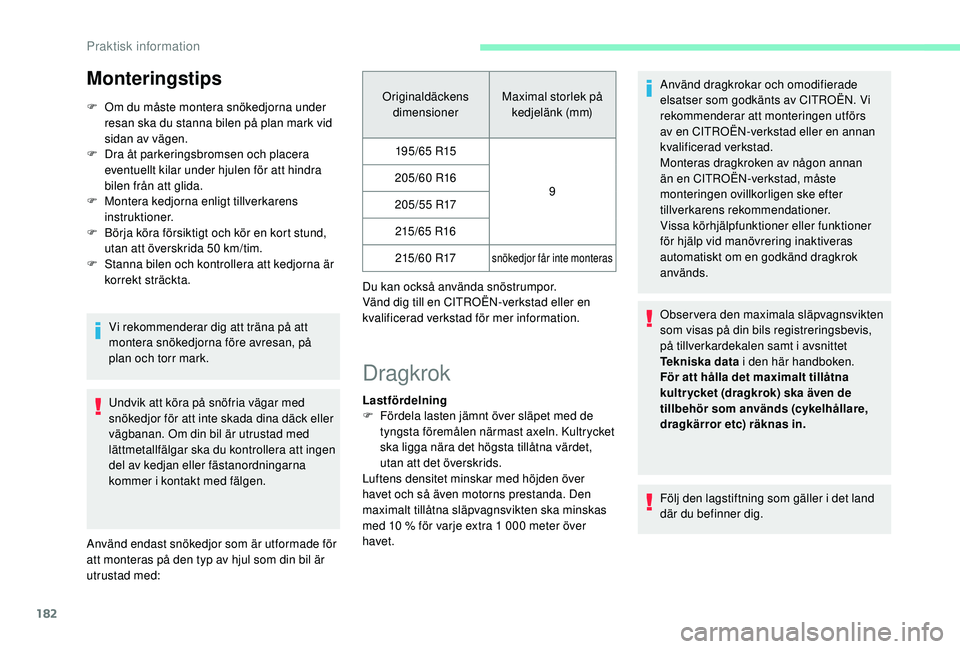

Monteringstips
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

B
örja köra försiktigt och kör en kort stund,
utan att överskrida 50
km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck eller
vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen
del av kedjan eller fästanordningarna
kommer i kontakt med fälgen.
Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med: Originaldäckens
dimensioner Maximal storlek på
kedjelänk (mm)
195/65 R15
9
205/60 R16
205/55 R17 215/65 R16215/60 R17
snökedjor får inte monteras
Du kan också använda snöstrumpor.
Vänd dig till en CITROËN-verkstad eller en
kvalificerad verkstad för mer information.
Dragkrok
Lastfördelning
F F ördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet,
utan att det överskrids.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet. Använd dragkrokar och omodifierade
elsatser som godkänts av CITROËN. Vi
rekommenderar att monteringen utförs
av en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Monteras dragkroken av någon annan
än en CITROËN-verkstad, måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.
Vissa körhjälpfunktioner eller funktioner
för hjälp vid manövrering inaktiveras
automatiskt om en godkänd dragkrok
används.
Observera den maximala släpvagnsvikten
som visas på din bils registreringsbevis,
på tillverkardekalen samt i avsnittet
Tekniska data
i den här handboken.
För att hålla det maximalt tillåtna
kultr ycket (dragkrok) ska även de
tillbehör som används (cykelhållare,
dragkärror etc) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Praktisk information

183

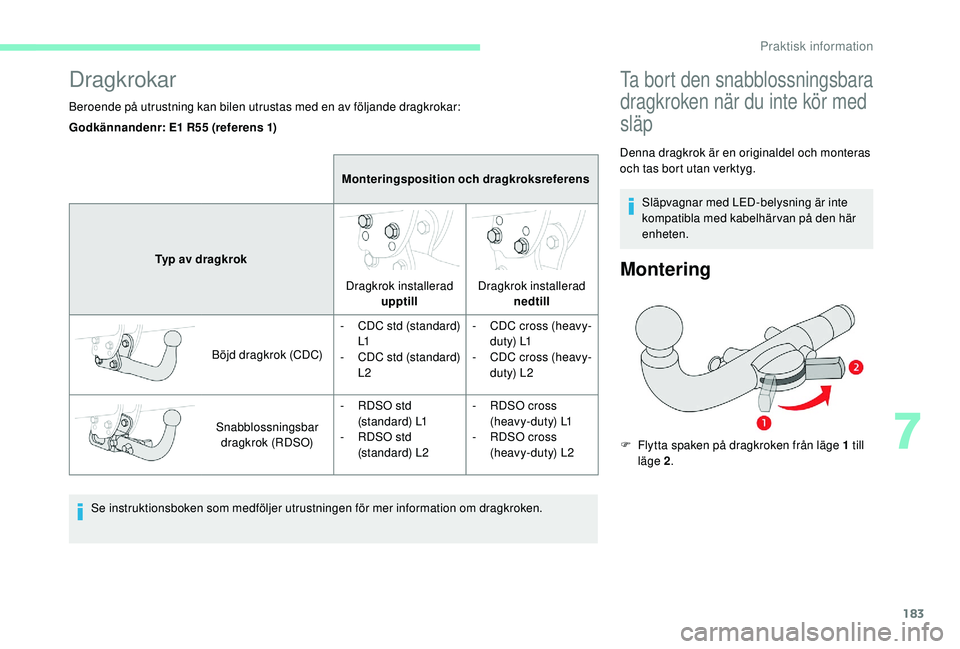

Dragkrokar
Beroende på utrustning kan bilen utrustas med en av följande dragkrokar:Se instruktionsboken som medföljer utrustningen för mer information om dragkroken.
Godkännandenr: E1 R55 (referens 1)
Monteringsposition och dragkroksreferens
Typ av dragkrok Dragkrok installerad upptill Dragkrok installerad
nedtill
Böjd dragkrok (CDC) -

C
DC std (standard)
L1
-

C
DC std (standard)
L2 -

C
DC cross (heavy-
duty) L1
-

C
DC cross (heavy-
duty) L2
Snabblossningsbar dragkrok (RDSO) -

R
DSO std
(standard) L1
-

R
DSO std
(standard) L2 -

R
DSO cross
(heavy-duty) L1
-

R
DSO cross
(heavy-duty) L2
Ta bort den snabblossningsbara
dragkroken när du inte kör med
släp
Montering
F Flytta spaken på dragkroken från läge 1 till läge 2 .
Denna dragkrok är en originaldel och monteras
och tas bort utan verktyg.
Släpvagnar med LED-belysning är inte
kompatibla med kabelhärvan på den här
enheten.
7
Praktisk information

184

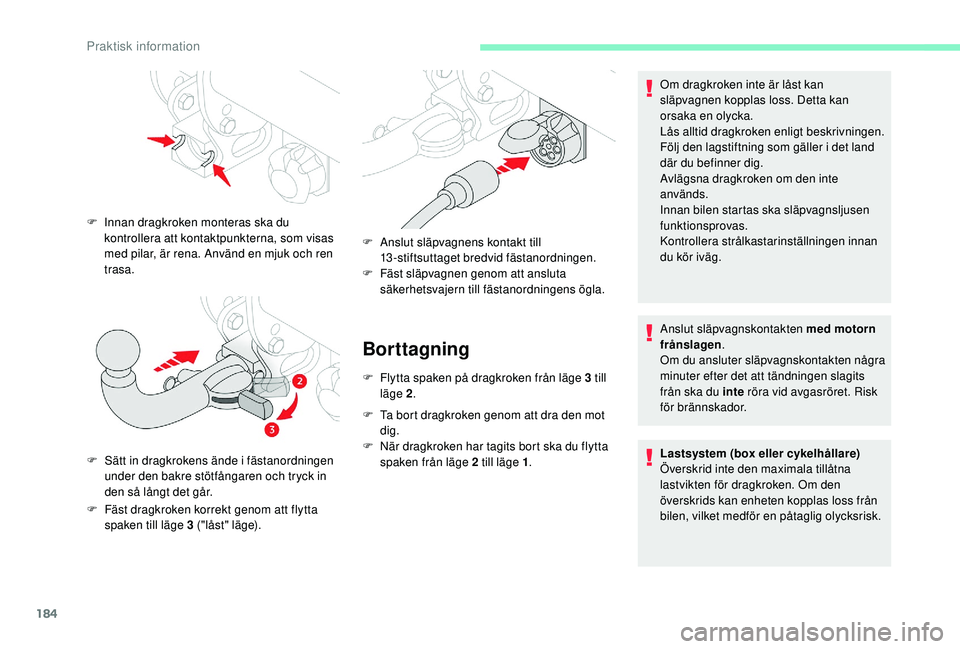

Borttagning
F Flytta spaken på dragkroken från läge 3 till läge 2 .
F

T
a bort dragkroken genom att dra den mot
dig.
F

N
är dragkroken har tagits bort ska du flytta
spaken från läge 2 till läge 1 .
F

S

ätt in dragkrokens ände i fästanordningen
under den bakre stötfångaren och tryck in
den så långt det går.
F

F

äst dragkroken korrekt genom att flytta
spaken till läge 3 ("låst" läge). F

A
nslut släpvagnens kontakt till
13-stiftsuttaget bredvid fästanordningen.
F
F
äst släpvagnen genom att ansluta
säkerhetsvajern till fästanordningens ögla.
Anslut släpvagnskontakten med motorn
frånslagen.
Om du ansluter släpvagnskontakten några
minuter efter det att tändningen slagits
från ska du inte röra vid avgasröret. Risk
för brännskador. Om dragkroken inte är låst kan
släpvagnen kopplas loss. Detta kan
orsaka en olycka.
Lås alltid dragkroken enligt beskrivningen.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Avlägsna dragkroken om den inte
används.
Innan bilen startas ska släpvagnsljusen
funktionsprovas.
Kontrollera strålkastarinställningen innan
du kör iväg.
Lastsystem (box eller cykelhållare)
Överskrid inte den maximala tillåtna
lastvikten för dragkroken. Om den
överskrids kan enheten kopplas loss från
bilen, vilket medför en påtaglig olycksrisk.
F

I

nnan dragkroken monteras ska du
kontrollera att kontaktpunkterna, som visas
med pilar, är rena. Använd en mjuk och ren
trasa.
Praktisk information

185

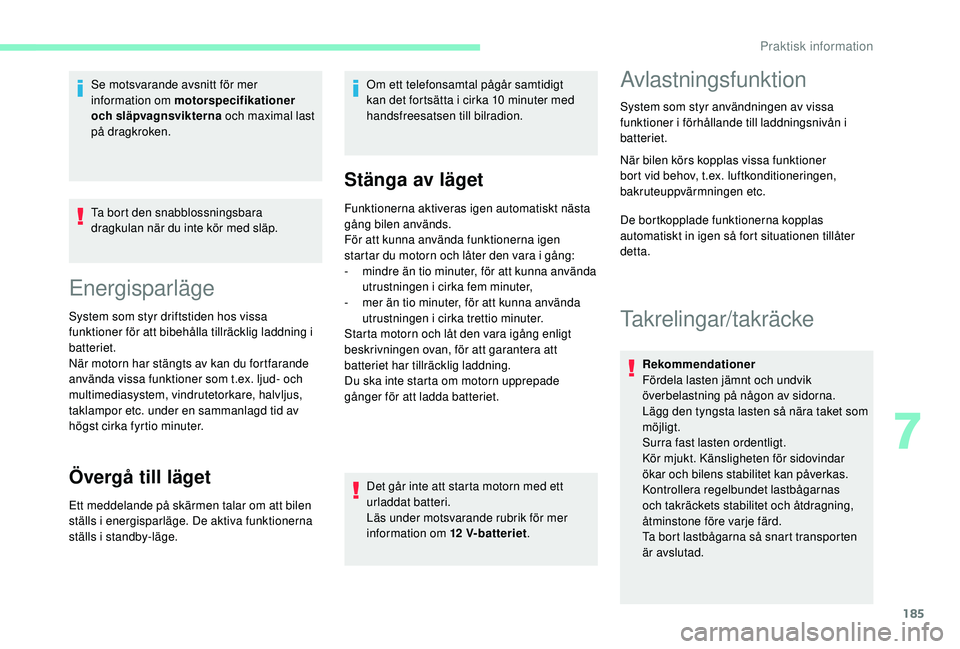

Ta bort den snabblossningsbara
dragkulan när du inte kör med släp.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex. ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter. Se motsvarande avsnitt för mer
information om motorspecifikationer
och släpvagnsvikterna
och maximal last
på dragkroken. Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10 minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-

m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12


V-batteriet.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex.
luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar
ökar och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.
Ta bort lastbågarna så snart transporten
är avslutad.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
7
Praktisk information

186
Motorhuv
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd. Före alla ingrepp under motorhuven ska
Stop & Start-systemet kopplas ur för att
undvika risker för personskador som
kan uppstå om START-läget aktiveras
automatiskt.
Var försiktig när du hanterar det utvändiga
reglaget och stöttan om motorn är varm (risk
för brännskada) och använd det skyddade
området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.

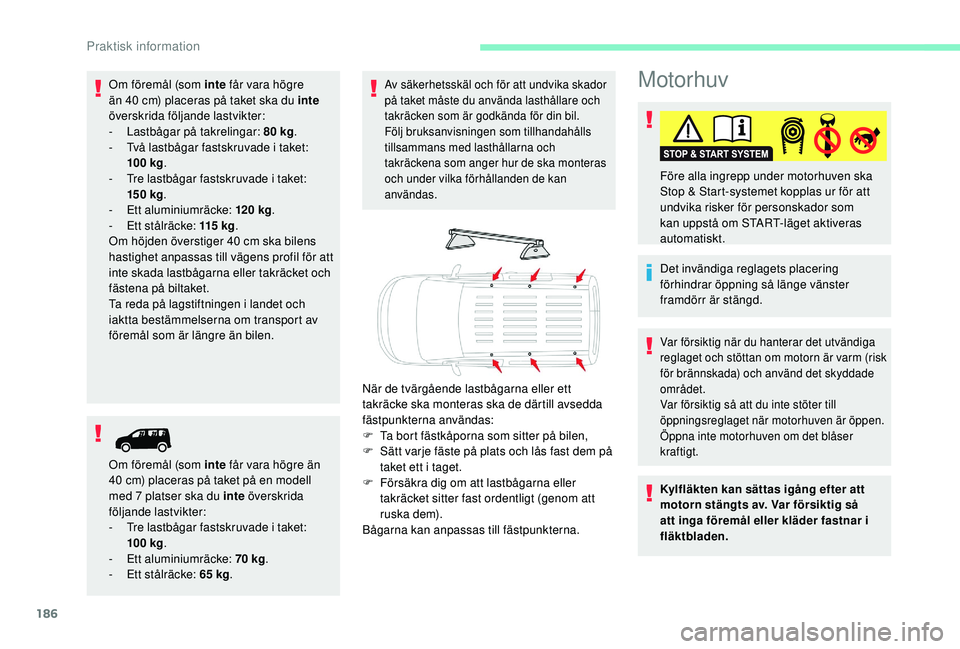

Om föremål (som inte
får vara högre
än 40

cm) placeras på taket ska du inte

överskrida följande lastvikter:
-
L

astbågar på takrelingar: 80

kg
.
-

T

vå lastbågar fastskruvade i taket:
100


kg
.
-

T

re lastbågar fastskruvade i taket:
15 0


kg
.
-

E

tt aluminiumräcke: 120


kg
.
-

E

tt stålräcke: 115


k g
.
Om höjden överstiger 40

cm ska bilens
hastighet anpassas till vägens profil för att
inte skada lastbågarna eller takräcket och
fästena på biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Om föremål (som inte får vara högre än
40

cm) placeras på taket på en modell
med 7 platser ska du inte överskrida
följande lastvikter:
-

T

re lastbågar fastskruvade i taket:
100


kg .
-

E

tt aluminiumräcke: 70


kg .
-

E

tt stålräcke: 65

kg .
Av säkerhetsskäl och för att undvika skador
på taket måste du använda lasthållare och
takräcken som är godkända för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och
takräckena som anger hur de ska monteras
och under vilka förhållanden de kan
användas.
När de tvärgående lastbågarna eller ett
takräcke ska monteras ska de därtill avsedda
fästpunkterna användas:
F

T
a bort fästkåporna som sitter på bilen,
F

S
ätt varje fäste på plats och lås fast dem på
taket ett i taget.
F

F
örsäkra dig om att lastbågarna eller
takräcket sitter fast ordentligt (genom att
ruska dem).
Bågarna kan anpassas till fästpunkterna.

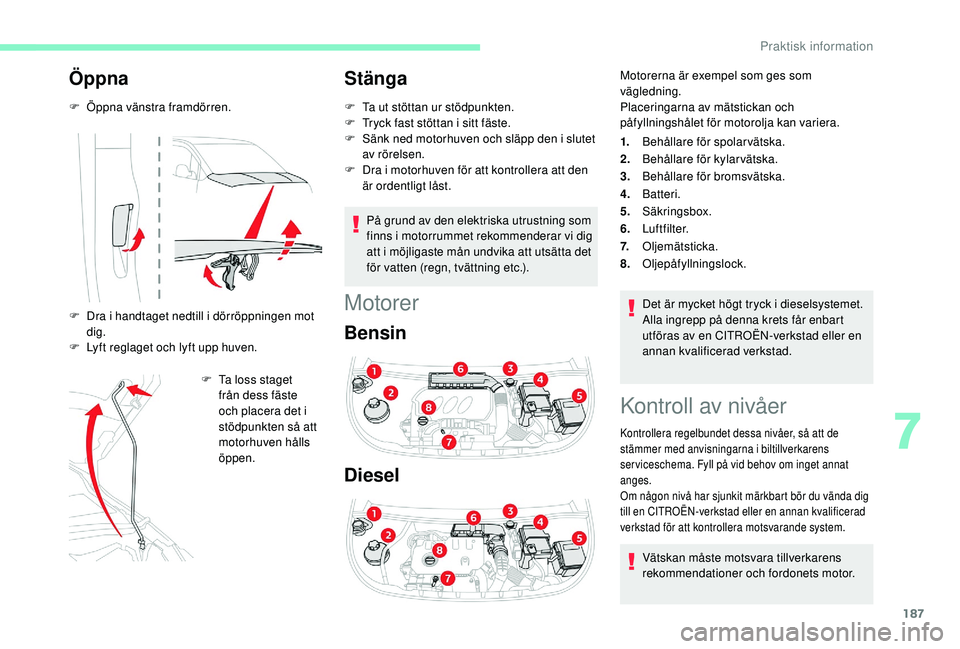

Praktisk information

187
Öppna
F Öppna vänstra framdörren.
F
D
ra i handtaget nedtill i dörröppningen mot
dig.
F

L
yft reglaget och lyft upp huven. F

T
a loss staget
från dess fäste
och placera det i
stödpunkten så att
motorhuven hålls
öppen.
Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
På grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.).
Motorer
Bensin
Diesel
Motorerna är exempel som ges som
vägledning.
Placeringarna av mätstickan och
påfyllningshålet för motorolja kan variera.
1. Behållare för spolarvätska.
2. Behållare för kylarvätska.
3. Behållare för bromsvätska.
4. Batteri.
5. Säkringsbox.
6. Luftfilter.
7. Oljemätsticka.
8. Oljepåfyllningslock.
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de
stämmer med anvisningarna i biltillverkarens
ser viceschema. Fyll på vid behov om inget annat
anges.
Om någon nivå har sjunkit märkbart bör du vända dig
till en CITROËN-verkstad eller en annan kvalificerad
verkstad för att kontrollera motsvarande system.
Det är mycket högt tryck i dieselsystemet.
Alla ingrepp på denna krets får enbart
utföras av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
7

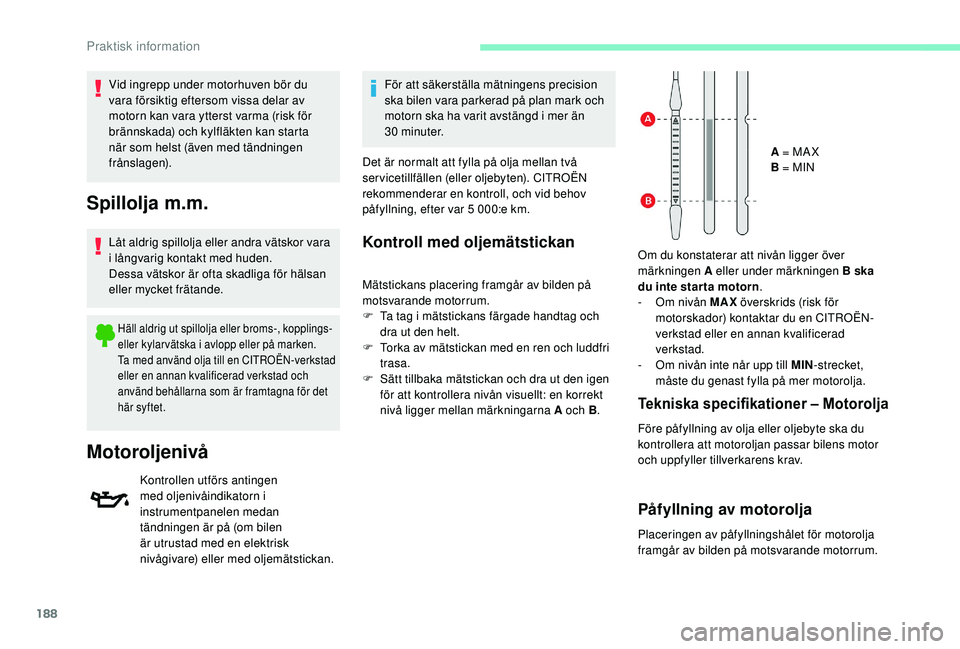

Praktisk information

188
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor vara
i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan
eller mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings-
eller kylarvätska i avlopp eller på marken.
Ta med använd olja till en CITROËN-verkstad
eller en annan kvalificerad verkstad och
använd behållarna som är framtagna för det
här syftet.
Motoroljenivå
Kontrollen utförs antingen
med oljenivåindikatorn i
instrumentpanelen medan
tändningen är på (om bilen
är utrustad med en elektrisk
nivågivare) eller med oljemätstickan.För att säkerställa mätningens precision
ska bilen vara parkerad på plan mark och
motorn ska ha varit avstängd i mer än
30


minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll, och vid behov
påfyllning, efter var 5 000:e km.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på
motsvarande motorrum.
F

T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .A = MA X
B = MIN
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAX överskrids (risk för
motorskador) kontaktar du en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
-

O
m nivån inte når upp till MIN-strecket,
måste du genast fylla på mer motorolja.
Tekniska specifikationer – Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
Praktisk information
