169
Problemløsning

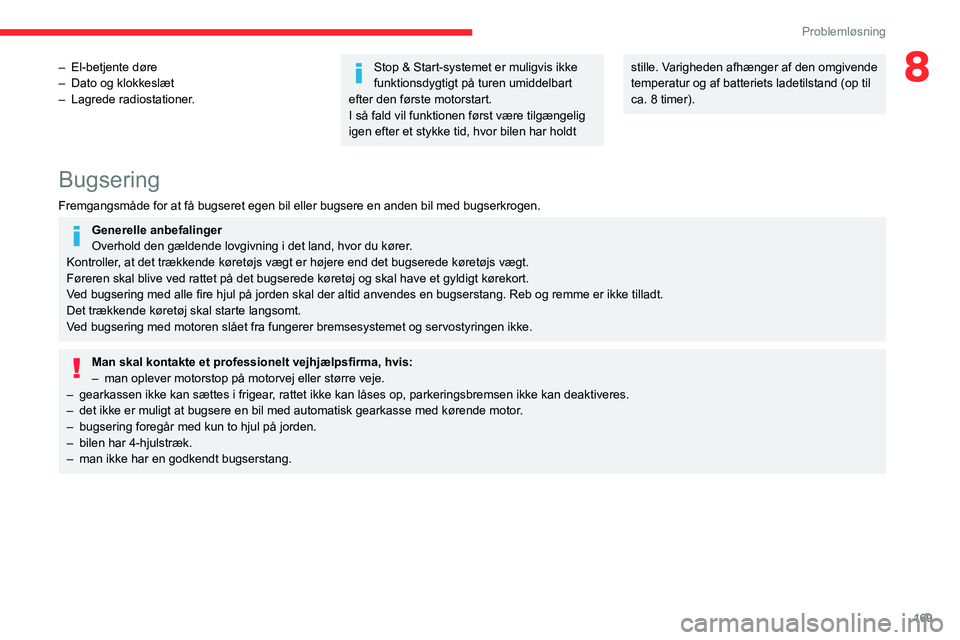

8– El-betjente døre
– Dato og klokkeslæt
–

Lagrede radiostationer
.Stop & Start-systemet er muligvis ikke
funktionsdygtigt på turen umiddelbart
efter den første motorstart.
I så fald vil funktionen først være tilgængelig
igen efter et stykke tid, hvor bilen har holdt stille. Varigheden afhænger af den omgivende
temperatur og af batteriets ladetilstand (op til
ca. 8 timer).
Bugsering
Fremgangsmåde for at få bugseret egen bil eller bugsere en anden b\
il med bugserkrogen.
Generelle anbefalinger
Overhold den gældende lovgivning i det land, hvor du kører.
Kontroller, at det trækkende køretøjs vægt er højere end det bugser\
ede køretøjs vægt.
Føreren skal blive ved rattet på det bugserede køretøj og sk\
al have et gyldigt kørekort.
Ved bugsering med alle fire hjul på jorden skal der altid anvendes en bugserstang. Reb og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med motoren slået fra fungerer bremsesystemet og servost\
yringen ikke.
Man skal kontakte et professionelt vejhjælpsfirma, hvis:
– man oplever motorstop på motorvej eller større veje.
–

gearkassen ikke kan sættes i frigear
, rattet ikke kan låses op, parkeringsbremsen ikke kan deaktiveres.
–

det ikke er muligt at bugsere en bil med automatisk gearkasse med kør\
ende motor
.
–

bugsering foregår med kun to hjul på jorden.
–


bilen har 4-hjulstræk.
–


man ikke har en godkendt bugserstang.

170
Problemløsning

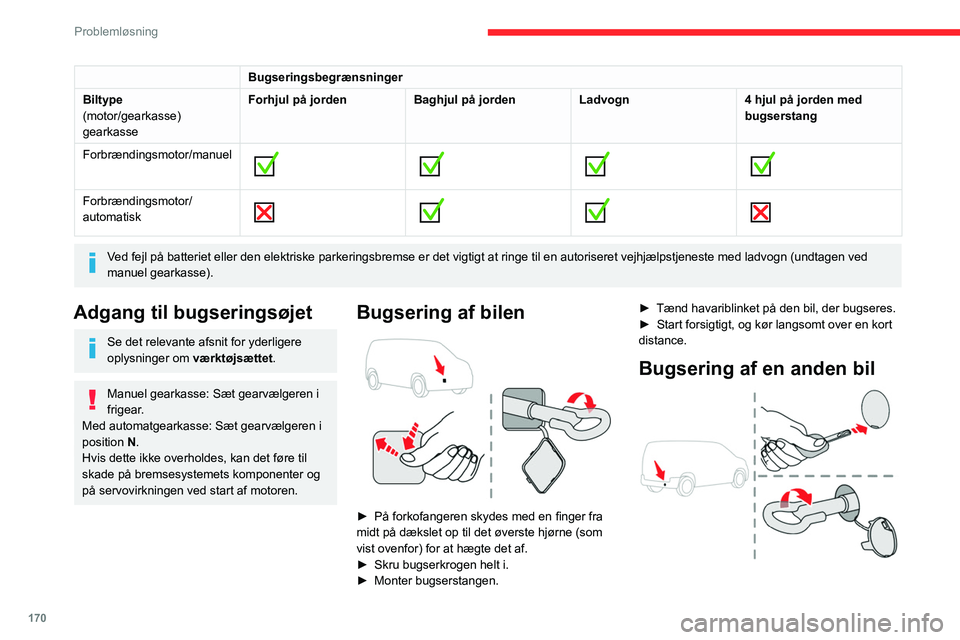

Bugseringsbegrænsninger
Biltype
(motor/gearkasse)
gearkasse Forhjul på jorden
Baghjul på jordenLadvogn4 hjul på jorden med
bugserstang
Forbrændingsmotor/manuel


Forbrændingsmotor/
automatisk

Ved fejl på batteriet eller den elektriske parkeringsbremse er det vig\
tigt at ringe til en autoriseret vejhjælpstjeneste med ladvogn (undtagen ve\
d
manuel gearkasse).
Adgang til bugseringsøjet
Se det relevante afsnit for yderligere
oplysninger om
værktøjsættet.
Manuel gearkasse: Sæt gearvælgeren i
frigear.
Med automatgearkasse: Sæt gearvælgeren i
position N.
Hvis dette ikke overholdes, kan det føre til
skade på bremsesystemets komponenter og
på servovirkningen ved start af motoren.
Bugsering af bilen

► På forkofangeren skydes med en finger fra
midt på dækslet op til det øverste hjørne (som
vist ovenfor) for at hægte det af.
►

Skru bugserkrogen helt i.
►


Monter bugserstangen. ►


Tænd havariblinket på den bil, der bugseres.
►

Start forsigtigt, og kør langsomt over en kort
distance.
Bugsering af en anden bil

171
Problemløsning

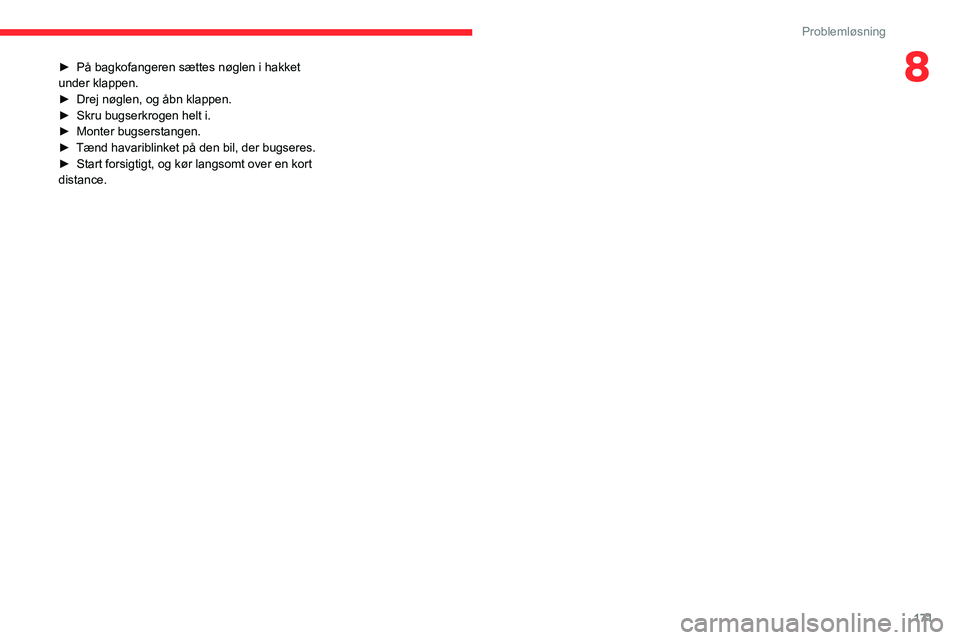

8► På bagkofangeren sættes nøglen i hakket
under klappen.
►

Drej nøglen, og åbn klappen.
►


Skru bugserkrogen helt i.
►


Monter bugserstangen.
►


Tænd havariblinket på den bil, der bugseres.
►


Start forsigtigt, og kør langsomt over en kort
distance.

172
Tekniske specifikationer

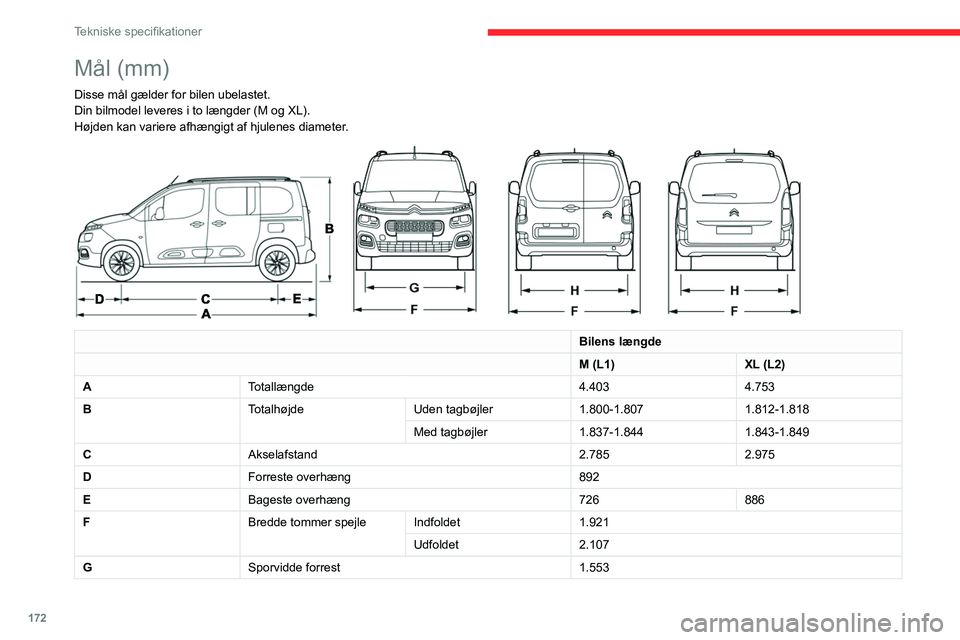

Mål (mm)
Disse mål gælder for bilen ubelastet.
Din bilmodel leveres i to længder (M og XL).
Højden kan variere afhængigt af hjulenes diameter.


Bilens længde
M (L1) XL (L2)
A Totallængde 4.4034.753
B TotalhøjdeUden tagbøjler1.800-1.8071.812-1.818
Med tagbøjler 1.837-1.8441.843-1.849
C Akselafstand 2.7852.975
D Forreste overhæng 892
E Bageste overhæng 726886
F Bredde tommer spejle Indfoldet 1.921
Udfoldet 2.107
G Sporvidde forrest 1.553
Specifikationer
for motorer og
anhængervægte
Motorer
Motorspecifikationerne står i bilens
indregistreringspapirer samt i salgsbrochurer.
Den maksimale effekt svarer til den
godkendte værdi i motorbænk ifølge
betingelserne, der er fastsat af
EU-lovgivningen (direktiv 1999/99/EF).
Yderligere oplysninger kan fås hos en aut.
CITROËN-forhandler eller et andet kvalificeret
værksted.
Motorer og anhængervægte - BENZIN
Biler, der er udstyret med en VTi 110 BVM5-motor er egnet til træk.

173
Tekniske specifikationer

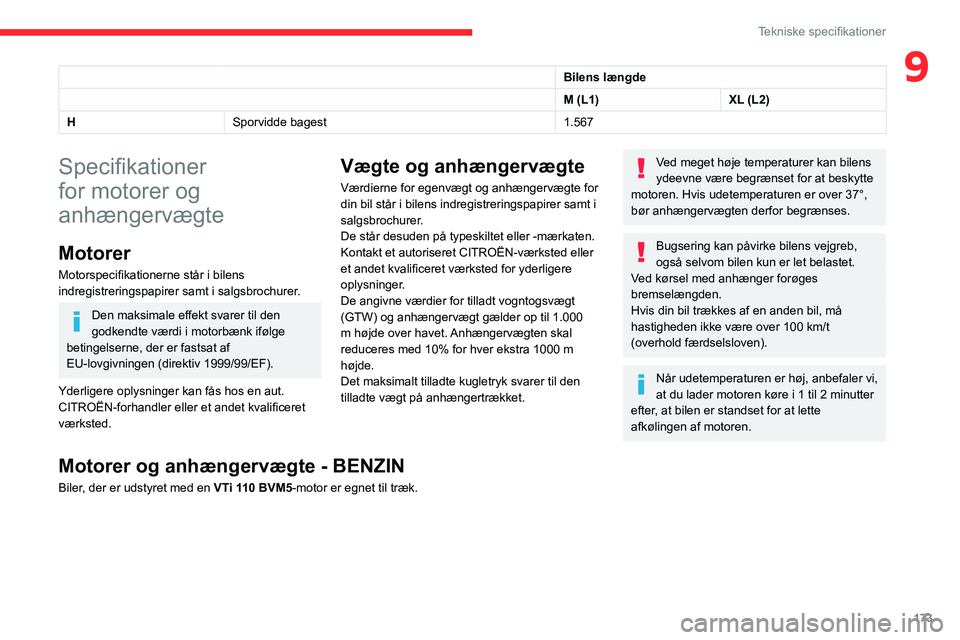

9Bilens længde
M (L1)XL (L2)
H Sporvidde bagest 1.567
Specifikationer
for motorer og
anhængervægte
Motorer
Motorspecifikationerne står i bilens
indregistreringspapirer samt i salgsbrochurer.
Den maksimale effekt svarer til den
godkendte værdi i motorbænk ifølge
betingelserne, der er fastsat af
EU-lovgivningen (direktiv 1999/99/EF).
Yderligere oplysninger kan fås hos en aut.
CITROËN-forhandler eller et andet kvalificeret
værksted.
Vægte og anhængervægte
Værdierne for egenvægt og anhængervægte for
din bil står i bilens indregistreringspapirer samt i
salgsbrochurer.
De står desuden på typeskiltet eller -mærkaten.
Kontakt et autoriseret CITROËN-værksted eller
et andet kvalificeret værksted for yderligere
oplysninger.
De angivne værdier for tilladt vogntogsvægt
(GTW) og anhængervægt gælder op til 1.000
m højde over havet. Anhængervægten skal
reduceres med 10% for hver ekstra 1000 m
højde.
Det maksimalt tilladte kugletryk svarer til den
tilladte vægt på anhængertrækket.
Ved meget høje temperaturer kan bilens
ydeevne være begrænset for at beskytte
motoren. Hvis udetemperaturen er over 37°,
bør anhængervægten derfor begrænses.
Bugsering kan påvirke bilens vejgreb,
også selvom bilen kun er let belastet.
Ved kørsel med anhænger forøges
bremselængden.
Hvis din bil trækkes af en anden bil, må
hastigheden ikke være over 100
km/t
(overhold færdselsloven).
Når udetemperaturen er høj, anbefaler vi,
at du lader motoren køre i 1 til 2 minutter
efter, at bilen er standset for at lette
afkølingen af motoren.
Motorer og anhængervægte - BENZIN
Biler, der er udstyret med en VTi 110 BVM5-motor er egnet til træk.

174
Tekniske specifikationer

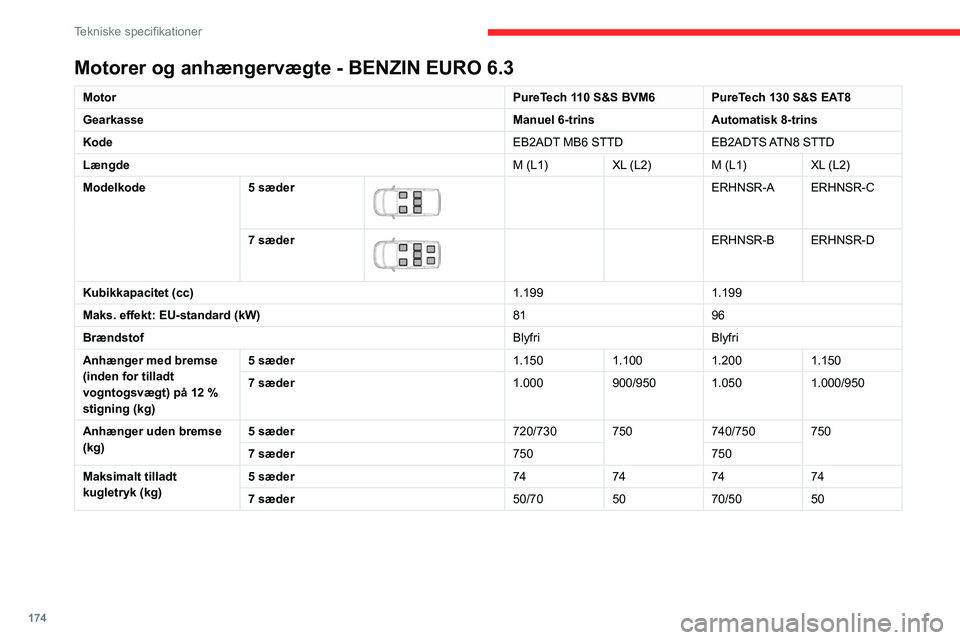

Motorer og anhængervægte - BENZIN EURO 6.3
MotorPureTech 110 S&S BVM6 PureTech 130 S&S EAT8
Gearkasse Manuel 6-trinsAutomatisk 8-trins
Kode EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Længde M (L1)XL (L2) M (L1) XL (L2)
Modelkode 5 sæder


ERHNSR-A ERHNSR-C
7 sæder


ERHNSR-B ERHNSR-D
Kubikkapacitet (cc) 1.1991.199
Maks. effekt: EU-standard (kW) 8196
Brændstof BlyfriBlyfri
Anhænger med bremse
(inden for tilladt
vogntogsvægt) på 12 %
stigning (kg) 5 sæder
1.1501.1001.2001.150
7 sæder 1.000900/950 1.050 1.000/950
Anhænger uden bremse
(kg) 5 sæder
720/730 750740/750 750
7 sæder 750750
Maksimalt tilladt
kugletryk (kg) 5 sæder
74747474
7 sæder 50/705070/5050

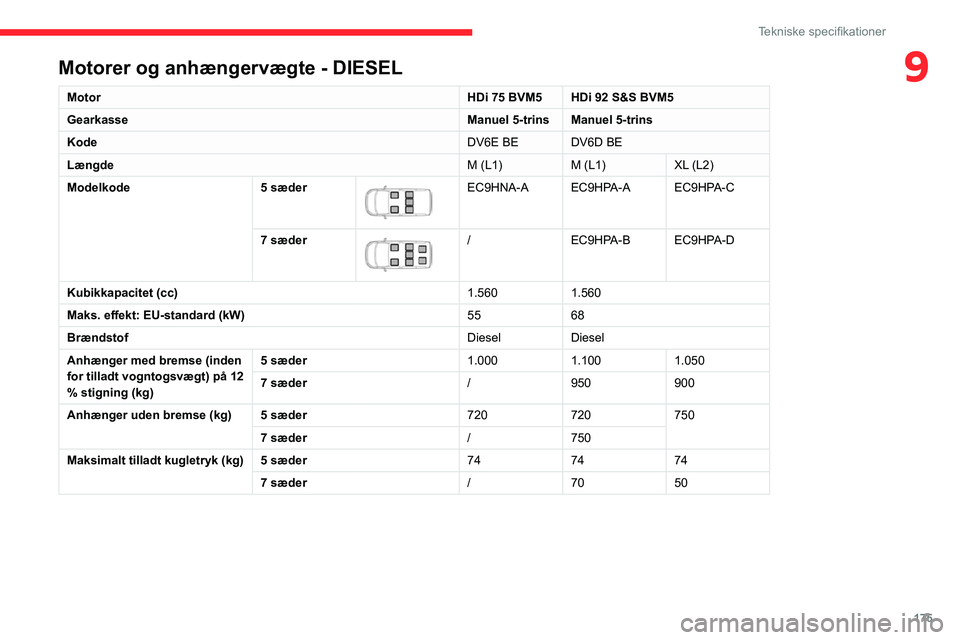

Motorer og anhængervægte - DIESEL
Motor HDi 75 BVM5 HDi 92 S&S BVM5
Gearkasse Manuel 5-trins Manuel 5-trins
Kode DV6E BE DV6D BE
Længde M (L1)M (L1)XL (L2)
Modelkode 5 sæder


EC9HNA-A EC9HPA-A EC9HPA-C
7 sæder


/ EC9HPA-B EC9HPA-D
Kubikkapacitet (cc) 1.5601.560
Maks. effekt: EU-standard (kW) 5568
Brændstof DieselDiesel
Anhænger med bremse (inden
for tilladt vogntogsvægt) på 12
% stigning (kg) 5 sæder
1.0001.1001.050
7 sæder /950900
Anhænger uden bremse (kg) 5 sæder 720720750
7 sæder /750
Maksimalt tilladt kugletryk (kg) 5 sæder 747474
7 sæder /70 50

175
Tekniske specifikationer
9Motorer og anhængervægte - DIESEL
MotorHDi 75 BVM5 HDi 92 S&S BVM5
Gearkasse Manuel 5-trins Manuel 5-trins
Kode DV6E BE DV6D BE
Længde M (L1)M (L1)XL (L2)
Modelkode 5 sæder


EC9HNA-A EC9HPA-A EC9HPA-C
7 sæder


/ EC9HPA-B EC9HPA-D
Kubikkapacitet (cc) 1.5601.560
Maks. effekt: EU-standard (kW) 5568
Brændstof DieselDiesel
Anhænger med bremse (inden
for tilladt vogntogsvægt) på 12
% stigning (kg) 5 sæder
1.0001.1001.050
7 sæder /950900
Anhænger uden bremse (kg) 5 sæder 720720750
7 sæder /750
Maksimalt tilladt kugletryk (kg) 5 sæder 747474
7 sæder /70 50

176
Tekniske specifikationer

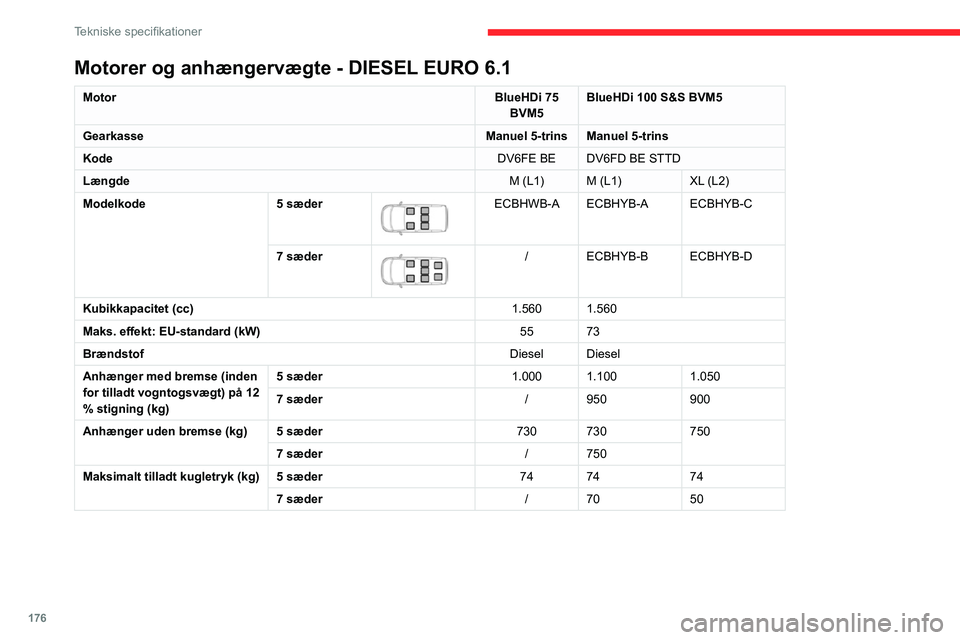

Motorer og anhængervægte - DIESEL EURO 6.1
MotorBlueHDi 75
BVM5 BlueHDi 100 S&S BVM5
Gearkasse Manuel 5-trins Manuel 5-trins
Kode DV6FE BE DV6FD BE STTD
Længde M (L1) M (L1)XL (L2)
Modelkode 5 sæder


ECBHWB-A ECBHYB-A ECBHYB-C
7 sæder


/ ECBHYB-B ECBHYB-D
Kubikkapacitet (cc) 1.560 1.560
Maks. effekt: EU-standard (kW) 55 73
Brændstof Diesel Diesel
Anhænger med bremse (inden
for tilladt vogntogsvægt) på 12
% stigning (kg) 5 sæder
1.000 1.1001.050
7 sæder / 950900
Anhænger uden bremse (kg) 5 sæder 730 730750
7 sæder / 750
Maksimalt tilladt kugletryk (kg) 5 sæder 74 7474
7 sæder / 70 50

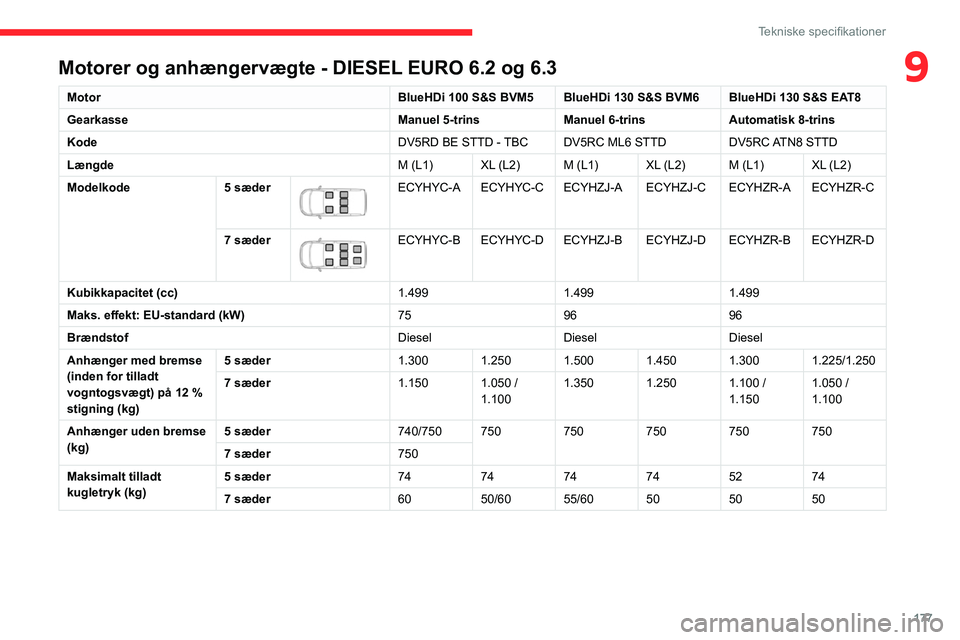

Motorer og anhængervægte - DIESEL EURO 6.2 og 6.3
Motor BlueHDi 100 S&S BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Gearkasse Manuel 5-trinsManuel 6-trinsAutomatisk 8-trins
Kode DV5RD BE STTD - TBC DV5RC ML6 STTDDV5RC ATN8 STTD
Længde M (L1) XL (L2) M (L1) XL (L2) M (L1) XL (L2)
Modelkode 5 sæder


ECYHYC-A ECYHYC-C ECYHZJ-A ECYHZJ-C ECYHZR-A ECYHZR-C
7 sæder


ECYHYC-B ECYHYC-D ECYHZJ-B ECYHZJ-D ECYHZR-B ECYHZR-D
Kubikkapacitet (cc) 1.4991.4991.499
Maks. effekt: EU-standard (kW) 759696
Brændstof DieselDieselDiesel
Anhænger med bremse
(inden for tilladt
vogntogsvægt) på 12 %
stigning (kg) 5 sæder
1.300 1.250 1.500 1.450 1.300 1.225/1.250
7 sæder 1.150 1.050 /
1.1001.350 1.250 1.100 /
1.1501.050 /
1.100
Anhænger uden bremse
(kg) 5 sæder
740/750 750750750750750
7 sæder 750
Maksimalt tilladt
kugletryk (kg) 5 sæder
747474745274
7 sæder 60 50/60 55/60 50 5050

177
Tekniske specifikationer
9Motorer og anhængervægte - DIESEL EURO 6.2 og 6.3
MotorBlueHDi 100 S&S BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Gearkasse Manuel 5-trinsManuel 6-trinsAutomatisk 8-trins
Kode DV5RD BE STTD - TBC DV5RC ML6 STTDDV5RC ATN8 STTD
Længde M (L1) XL (L2) M (L1) XL (L2) M (L1) XL (L2)
Modelkode 5 sæder


ECYHYC-A ECYHYC-C ECYHZJ-A ECYHZJ-C ECYHZR-A ECYHZR-C
7 sæder


ECYHYC-B ECYHYC-D ECYHZJ-B ECYHZJ-D ECYHZR-B ECYHZR-D
Kubikkapacitet (cc) 1.4991.4991.499
Maks. effekt: EU-standard (kW) 759696
Brændstof DieselDieselDiesel
Anhænger med bremse
(inden for tilladt
vogntogsvægt) på 12 %
stigning (kg) 5 sæder
1.300 1.250 1.500 1.450 1.300 1.225/1.250
7 sæder 1.150 1.050 /
1.1001.350 1.250 1.100 /
1.1501.050 /
1.100
Anhænger uden bremse
(kg) 5 sæder
740/750 750750750750750
7 sæder 750
Maksimalt tilladt
kugletryk (kg) 5 sæder
747474745274
7 sæder 60 50/60 55/60 50 5050

178
Tekniske specifikationer

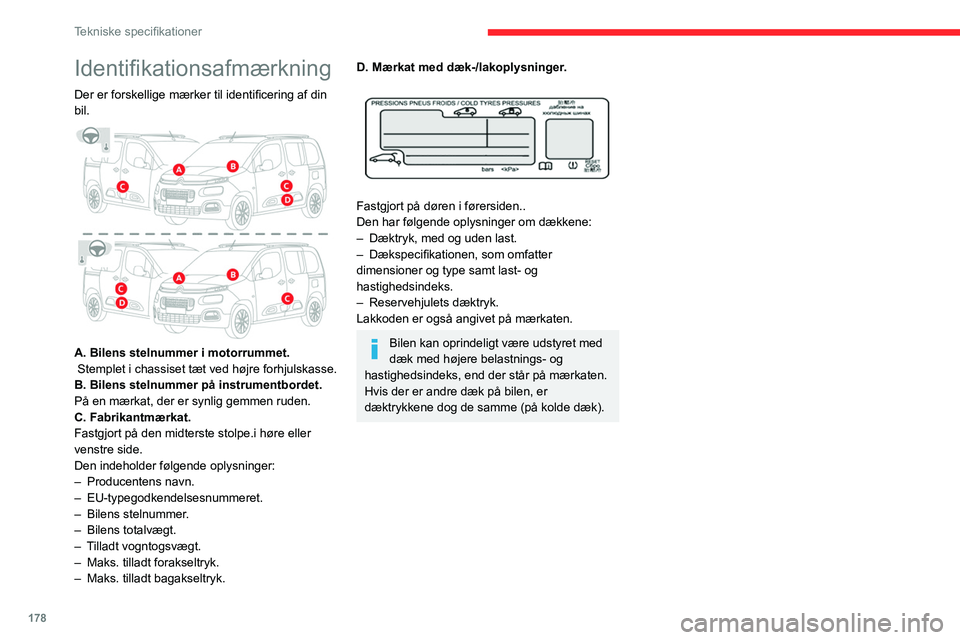

Identifikationsafmærkning
Der er forskellige mærker til identificering af din
bil.


A. Bilens stelnummer i motorrummet.
Stemplet i chassiset tæt ved højre forhjulskasse.
B. Bilens stelnummer på instrumentbordet.
På en mærkat, der er synlig gemmen ruden.
C. Fabrikantmærkat.
Fastgjort på den midterste stolpe.i høre eller
venstre side.
Den indeholder følgende oplysninger:
–

Producentens navn.
–

EU-typegodkendelsesnummeret.
–

Bilens stelnummer
.
–

Bilens totalvægt.
–


T
illadt vogntogsvægt.
–

Maks. tilladt forakseltryk.
–


Maks. tilladt bagakseltryk.
D. Mærkat med dæk-/lakoplysninger.

Fastgjort på døren i førersiden..
Den har følgende oplysninger om dækkene:
–
Dæktryk, med og uden last.
–


Dækspecifikationen, som omfatter
dimensioner og type samt last- og
hastighedsindeks.
–


Reservehjulets dæktryk.
Lakkoden er også angivet på mærkaten.
Bilen kan oprindeligt være udstyret med
dæk med højere belastnings- og
hastighedsindeks, end der står på mærkaten.
Hvis der er andre dæk på bilen, er
dæktrykkene dog de samme (på kolde dæk).
