Page 4 of 260
2
Sommaire
■
Vue d’ensemble
Étiquettes 4
■
Eco-conduite
Eco-coaching 8
1Instruments de bord
Combiné 9
Témoins lumineux 11
Indicateurs 17
Ordinateur de bord 22
Réglage date et heure 23
2Ouvertures
Clé électronique avec fonction télécommande
et clé intégrée 24
Procédures de secours 28
Verrouillage / déverrouillage centralisé 31
Portes 32
Recommandations générales pour les portes
latérales coulissantes
33
Alarme 34
Lève-vitres électriques 36
Vitres de portes arrière entrebâillantes 37
3Ergonomie et confort
Recommandations générales pour les sièges 38
Sièges avant 38
Réglage du volant 41
Rétroviseurs 41
Banquette arrière (rang
2) 42
Sièges arrière (rang
2) 43
Sièges arrière (rang 3) 44
Aménagements intérieurs 46
Tablette cache-bagages 2
positions (amovible) 52
Tendelet cache-bagages (7
places) 52
Triangle de présignalisation 53
Chauffage et Ventilation 54
Chauffage 54
Air conditionné manuel 54
Air conditionné automatique bizone 55
Désembuage - Dégivrage avant 57
Désembuage
- Dégivrage de la lunette arrière 58
Chauffage
- Climatisation arrière 59
Système de chauffage / ventilation additionnel 59
4Éclairage et visibilité
Commande d'éclairage 63
Indicateurs de direction (clignotants) 64
Allumage automatique des feux 64
Feux diurnes
/ Feux de position 65
Feux de stationnement 65
Commutation automatique des feux de route 66
Réglage du site des projecteurs 67
Commande d'essuie-vitre 67
Changement d'un balai d'essuie-vitre 69
Balayage automatique 69
5Sécurité
Recommandations générales liées à la sécurité 71
Urgence ou assistance 71
Feux de détresse 74
Avertisseur sonore 75
Programme de stabilité électronique (ESC) 75
Advanced Grip Control 77
Hill Assist Descent Control 78
Ceintures de sécurité 79
Airbags 82
Sièges enfants 85
Désactivation de l'airbag frontal passager 87
Sièges enfants ISOFIX 90
Sièges enfants i-Size 93
Sécurité enfants mécanique 94
Sécurité enfants électrique 94
6Conduite
Conseils de conduite 95
Démarrage-arrêt du moteur 96
Frein de stationnement manuel 100
Frein de stationnement électrique 100
Aide au démarrage en pente 103
Boîte manuelle 5 vitesses 104
Boîte manuelle 6 vitesses 104
Boîte de vitesses automatique 104
Indicateur de changement de rapport 108
Stop & Start 108
Détection de sous-gonflage 11 0
Affichage tête haute 111
Aides à la conduite et à la manœuvre -
Recommandations générales
11 2
Reconnaissance des panneaux 11 4
Limiteur de vitesse 11 7
Régulation de vitesse
- Recommandations
particulières
11 9
Régulateur de vitesse programmable 120
Régulateur de vitesse adaptatif 122
Mémorisation des vitesses 126
Active Safety Brake avec Alerte Risque Collision
et Assistance au freinage d'urgence intelligent
126
Alerte active de franchissement involontaire
de ligne
129
Page 6 of 260
4
Vue d’ensemble
Étiquettes
Rubrique "Recommandations générales
pour les sièges" :
Rubrique "Chauffage / Ventilation
additionnel" :
Rubrique "Désactivation de l'airbag frontal
passager" :
Rubrique "Sièges enfants ISOFIX" :
Rubrique "Sécurité enfants mécanique" :
Rubrique "Frein de stationnement
électrique" :
Rubriques "Capot" et "Changement d'une
lampe" :
Rubrique "Batterie 12 V" :
Rubriques "Kit de dépannage provisoire
de pneumatique" et "Roue de secours" :
Page 8 of 260
6
Vue d’ensemble
Barrette de commandes latérale
1.Réglage manuel du site des projecteurs
2. Systèmes CDS
/ ASR
3. Stop & Start
4. Aide au stationnement
5. Chauffage
/ ventilation additionnel
6. Alerte active de Franchissement Involontaire
de Ligne
7. Détection de sous-gonflage
8. Sécurité enfants électrique
9. Pare-brise chauffant
10. Affichage tête haute
Commande sur la porte conducteur
Sécurité enfants électrique
Barrette de commandes centrale
1.Feux de détresse
2. Verrouillage
/ déverrouillage de l'intérieur
3. Hill Assist Descent
4. Mode Éco
5. Advanced Grip Control
6. Frein de stationnement électrique
7. Démarrage
/ arrêt du moteur
Page 9 of 260
7
Eco-conduite
Éco-conduite
L'éco-conduite est un ensemble de pratiques au
quotidien qui permet à l'automobiliste d'optimiser
la consommation de carburant et l'émission de
CO
2.
Optimiser l'utilisation de votre boîte de
vitesses
Avec une boîte de vitesses manuelle, démarrer
en douceur et engager, sans attendre, le rapport
de vitesse supérieur. En phase d'accélération,
passer les rapports assez tôt.
Avec une boîte de vitesses automatique,
privilégier le mode automatique, sans appuyer
fortement ni brusquement sur la pédale
d'accélérateur.
L'indicateur de changement de rapport vous
invite à engager le rapport de vitesse le plus
adapté : dès que l'indication s'affiche au
combiné, la suivre aussitôt.
Avec une boîte de vitesses automatique, cet
indicateur n’apparaît qu'en mode manuel.
Adopter une conduite souple
Respecter les distances de sécurité entre les
véhicules, utiliser le frein moteur plutôt que la
pédale de frein, appuyer progressivement sur la
pédale d'accélérateur. Ces attitudes contribuent
à économiser la consommation de carburant,
à réduire le rejet de CO
2 et à atténuer le fond
sonore de la circulation.
En condition de circulation fluide, lorsque le
véhicule dispose de la commande "CRUISE" au volant, sélectionner le régulateur de vitesse à
partir de 40
km/h.
Maîtriser l'utilisation des équipements
électriques
Avant de partir, si l'habitacle est surchauffé,
l'aérer en descendant les vitres et en ouvrant les
aérateurs, avant d'utiliser l'air conditionné.
Au-delà de 50
km/h, remonter les vitres et laisser
les aérateurs ouverts.
Penser à utiliser les équipements permettant de
limiter la température dans l'habitacle (occulteur
de toit ouvrant, stores...).
Couper l'air conditionné, sauf si la régulation est
automatique, dès que la température de confort
désirée est atteinte.
Éteindre les commandes de dégivrage et de
désembuage, si celles-ci ne sont pas gérées
automatiquement.
Arrêter au plus tôt la commande de siège
chauffant.
Ne pas rouler avec les projecteurs et les feux
antibrouillard allumés quand les conditions de
visibilité sont suffisantes.
Éviter de faire tourner le moteur, surtout en
hiver, avant d'engager la première vitesse
; votre
véhicule chauffe plus vite pendant que vous
roulez.
En tant que passager, éviter d'enchaîner la
lecture de supports multimédia (film, musique,
jeu vidéo...) pour participer à la réduction de la
consommation d'énergie électrique, donc de
carburant. Débrancher les appareils nomades avant de
quitter le véhicule.
Limiter les causes de surconsommation
Répartir les poids sur l'ensemble du véhicule ;
placer les bagages les plus lourds dans le coffre,
au plus près des sièges arrière.
Limiter la charge de votre véhicule et minimiser
la résistance aérodynamique (barres de toit,
galerie porte-bagages, porte-vélos, remorque...).
Préférer l'utilisation d'un coffre de toit.
Retirer les barres de toit, la galerie porte-
bagages, après utilisation.
Dès la fin de la saison hivernale, retirer
les pneumatiques neige et remonter les
pneumatiques été.
Respecter les consignes d'entretien
Vérifier régulièrement et à froid la pression de
gonflage des pneumatiques, en se référant
à l'étiquette située sur l'entrée de porte, côté
conducteur.
Effectuer cette vérification plus particulièrement
:
–
A
vant un long déplacement.
–
À chaque changement de saison.
–
Après un stationnement prolongé.
Ne pas oublier la roue de secours et les
pneumatiques de la remorque ou de la
caravane.
Entretenir régulièrement votre véhicule (huile,
filtre à huile, filtre à air
, filtre habitacle...) et suivre
le calendrier des opérations préconisées dans le
plan d'entretien du constructeur.
Page 13 of 260
11
Instruments de bord

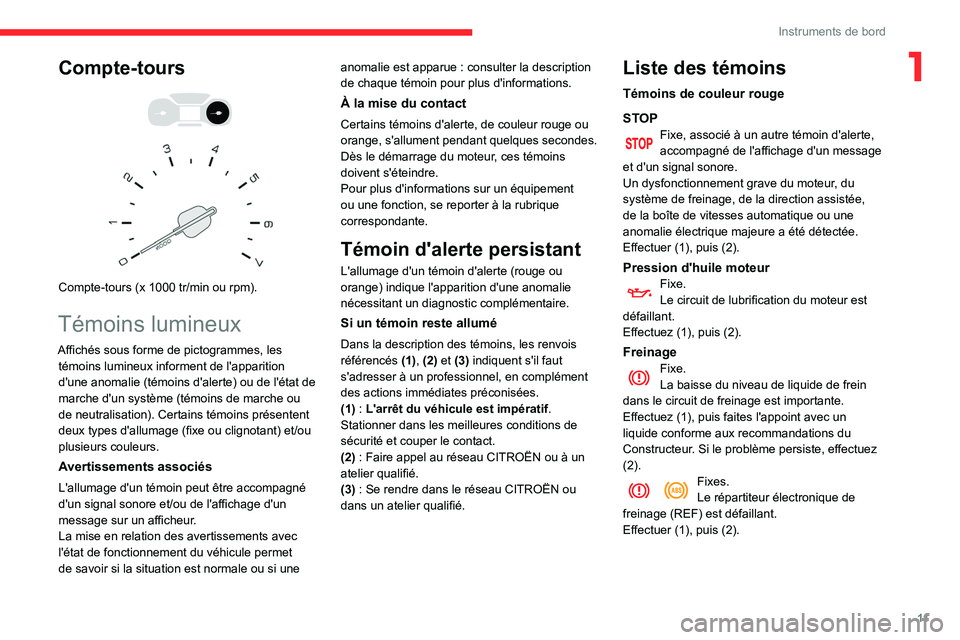

1Compte-tours
Compte-tours (x 1000 tr/min ou rpm).
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) indique l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau CITROËN ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau CITROËN ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure a été détectée.
Effectuer (1), puis
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuez (1), puis (2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuez (1), puis faites l'appoint avec un
liquide conforme aux recommandations du
Constructeur. Si le problème persiste, effectuez
(2).
Fixes.
Le répartiteur électronique de
freinage
(REF) est défaillant.
Effectuer (1), puis
(2).
Page 14 of 260
12
Instruments de bord

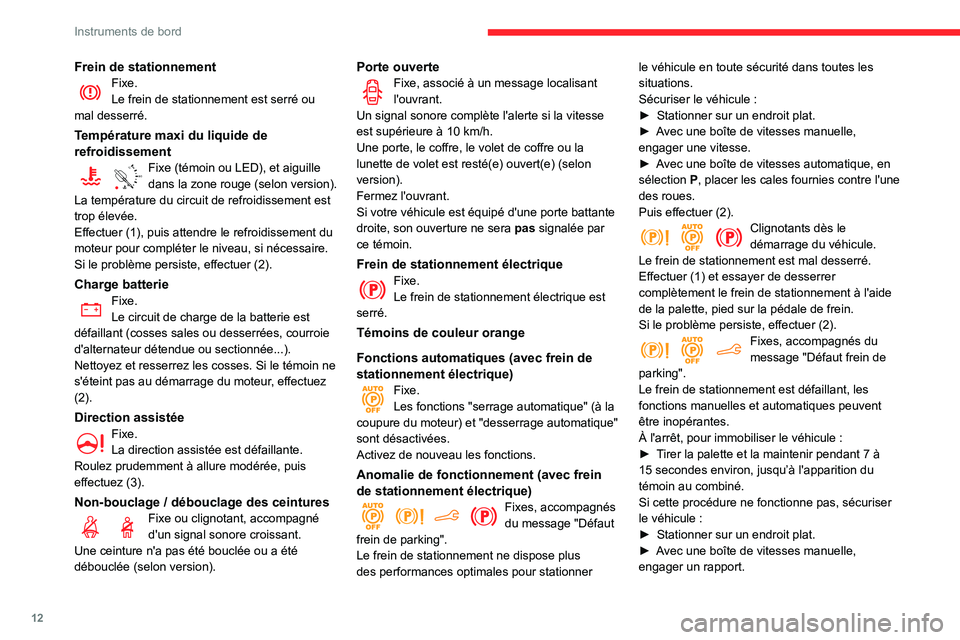

Frein de stationnementFixe.
Le frein de stationnement est serré ou
mal desserré.
Température maxi du liquide de
refroidissement
90° CFixe (témoin ou LED), et aiguille
dans la zone rouge (selon version).
La température du circuit de refroidissement est
trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Charge batterieFixe.
Le circuit de charge de la batterie est
défaillant (cosses sales ou desserrées, courroie
d'alternateur détendue ou sectionnée...).
Nettoyez et resserrez les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuez
(2).
Direction assistée
Fixe.
La direction assistée est défaillante.
Roulez prudemment à allure modérée, puis
effectuez (3).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné
d'un signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée (selon version).
Porte ouverteFixe, associé à un message localisant
l'ouvrant.
Un signal sonore complète l'alerte si la vitesse
est supérieure à 10 km/h.
Une porte, le coffre, le volet de coffre ou la
lunette de volet est resté(e) ouvert(e) (selon
version).
Fermez l'ouvrant.
Si votre véhicule est équipé d'une porte battante
droite, son ouverture ne sera pas signalée par
ce témoin.
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Témoins de couleur orange
Fonctions automatiques (avec frein de
stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
sont désactivées.
Activez de nouveau les fonctions.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés
du message "Défaut
frein de parking".
Le frein de stationnement ne dispose plus
des performances optimales pour stationner le véhicule en toute sécurité dans toutes les
situations.
Sécuriser le véhicule
:
►
Stationner sur un endroit plat.
►
A
vec une boîte de vitesses manuelle,
engager une vitesse.
►
A
vec une boîte de vitesses automatique, en
sélection
P
, placer les cales fournies contre l'une
des roues.
Puis effectuer (2).
Clignotants dès le
démarrage du véhicule.
Le frein de stationnement est mal desserré.
Effectuer (1) et essayer de desserrer
complètement le frein de stationnement à l'aide
de la palette, pied sur la pédale de frein.
Si le problème persiste, effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►
T
irer la palette et la maintenir pendant 7 à
15
secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule
:
►
Stationner sur un endroit plat.
►
A
vec une boîte de vitesses manuelle,
engager un rapport.
Page 16 of 260
14
Instruments de bord

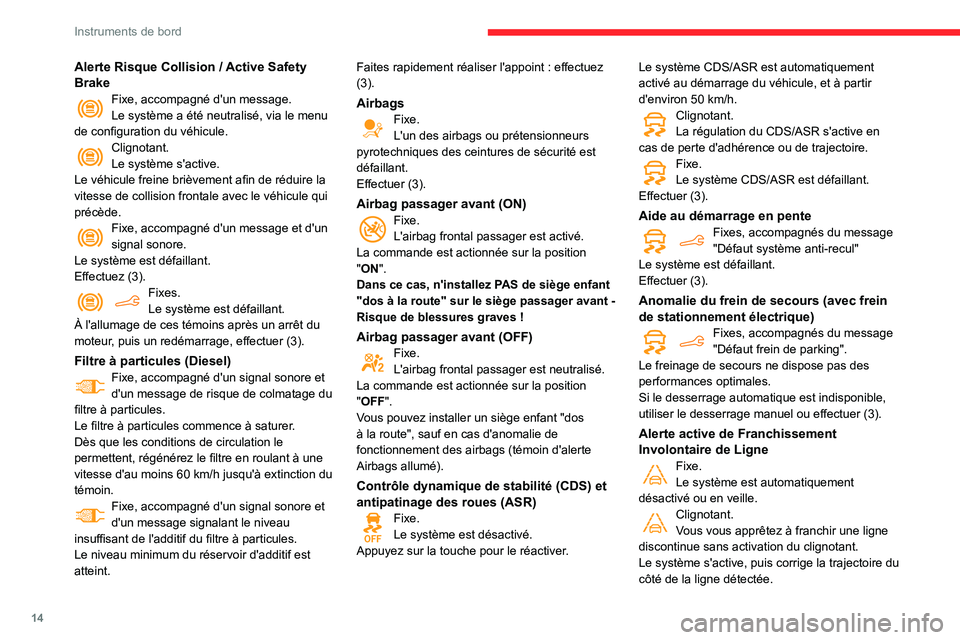

Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été neutralisé, via le menu
de configuration du véhicule.
Clignotant.
Le système s'active.
Le véhicule freine brièvement afin de réduire la
vitesse de collision frontale avec le véhicule qui
précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuez (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Filtre à particules (Diesel)Fixe, accompagné d'un signal sonore et
d'un message de risque de colmatage du
filtre à particules.
Le filtre à particules commence à saturer.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à extinction du
témoin.
Fixe, accompagné d'un signal sonore et
d'un message signalant le niveau
insuffisant de l'additif du filtre à particules.
Le niveau minimum du réservoir d'additif est
atteint. Faites rapidement réaliser l'appoint
: effectuez
(3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, n'installez PAS de siège enfant
"dos à la route" sur le siège passager avant -
Risque de blessures graves !
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la position
"OFF ".
Vous pouvez installer un siège enfant "dos
à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Contrôle dynamique de stabilité (CDS) et
antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Appuyez sur la touche pour le réactiver. Le système CDS/ASR est automatiquement
activé au démarrage du véhicule, et à partir
d'environ 50
km/h.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Alerte active de Franchissement
Involontaire de Ligne
Fixe.
Le système est automatiquement
désactivé ou en veille.
Clignotant.
Vous vous apprêtez à franchir une ligne
discontinue sans activation du clignotant.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Page 20 of 260
18
Instruments de bord

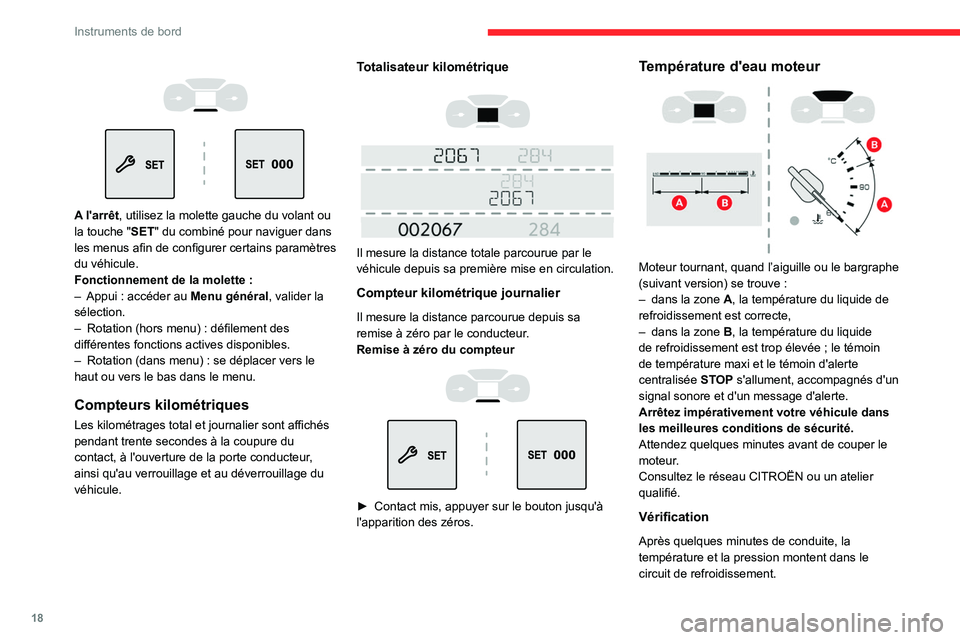

A l'arrêt, utilisez la molette gauche du volant ou
la touche "SET" du combiné pour naviguer dans
les menus afin de configurer certains paramètres
du véhicule.
Fonctionnement de la molette :
–
Appui
: accéder au Menu général, valider la
sélection.
–
Rotation (hors menu)
: défilement des
différentes fonctions actives disponibles.
–
Rotation (dans menu)
: se déplacer vers le
haut ou vers le bas dans le menu.
Compteurs kilométriques
Les kilométrages total et journalier sont affichés
pendant trente secondes à la coupure du
contact, à l'ouverture de la porte conducteur,
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
Totalisateur kilométrique
Il mesure la distance totale parcourue par le
véhicule depuis sa première mise en circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Remise à zéro du compteur
► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.
Température d'eau moteur
Moteur tournant, quand l’aiguille ou le bargraphe
(suivant version) se trouve :
–
dans la zone A
, la température du liquide de
refroidissement est correcte,
–
dans la zone B
, la température du liquide
de refroidissement est trop élevée ; le témoin
de température maxi et le témoin d'alerte
centralisée STOP s'allument, accompagnés d'un
signal sonore et d'un message d'alerte.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau CITROËN ou un atelier
qualifié.
Vérification
Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Page 27 of 260
25
Ouvertures
2l'intérieur du véhicule, le verrouillage
centralisé ne s'effectue pas.
Sur un véhicule équipé, l'alarme s'active
néanmoins au bout de 45 secondes.
En cas de déverrouillage sans action sur
les portes ou le volet de coffre, le
véhicule se reverrouille automatiquement au
bout de 30
secondes environ. Sur un véhicule
équipé, l'alarme se réactive automatiquement.
Le rabattement / déploiement
automatique des rétroviseurs extérieurs
peut être désactivé par le réseau CITROËN
ou par un atelier qualifié.
Par mesure de sécurité, ne jamais quitter
le véhicule sans la clé électronique du
système Accès et Démarrage Mains Libres,
même pour une courte durée.
Faire attention au risque de vol du véhicule
lorsque la clé se trouve dans l'une des zones
définies, véhicule déverrouillé.
Afin de préserver les charges de la pile de la clé électronique et de la batterie du
véhicule, les fonctions "mains-libres" se
mettent en veille prolongée au-delà de
21
jours de non-utilisation. Pour rétablir ces
fonctions, appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur avec la
clé électronique dans le lecteur.
Pour plus d'informations sur le démarrage
avec l'Accès et Démarrage Mains Libres ,
se reporter à la rubrique correspondante.
Perturbations électriques
La clé électronique risque de ne pas
fonctionner si elle est à proximité d'un
appareil électronique
: téléphone (allumé
ou en veille), ordinateur portable, champs
magnétiques intenses...
Localisation du véhicule
Cette fonction permet de repérer le véhicule à
distance, véhicule verrouillé, par :
–
Clignotement des indicateurs de direction
pendant 10
secondes environ.
–
Allumage des plafonniers.
► Appuyer sur ce bouton.
Éclairage à distance
Un appui court sur ce bouton permet de
déclencher l'éclairage à distance
(allumage des feux de position, des feux de
croisement et des éclaireurs de plaque
minéralogique).
Un deuxième appui sur ce bouton, avant la fin de
la temporisation, annule l'éclairage à distance.
Conseils
Télécommande
La télécommande est un système haute
fréquence sensible
; ne pas la manipuler
dans ses poches au risque de déverrouiller le
véhicule à son insu.
Éviter de manipuler les boutons de la
télécommande hors de portée du véhicule
:
risque de la rendre inopérante. Il serait alors
nécessaire de procéder à une réinitialisation.
La télécommande ne peut pas fonctionner
tant que la clé est dans l'antivol, même
contact coupé.
Protection antivol
Ne pas apporter de modification au
système d'antidémarrage électronique, cela
pourrait engendrer des dysfonctionnements.
Pour les versions avec contacteur à clé, ne
pas oublier de retirer la clé et de tourner le
volant pour bloquer la colonne de direction.
Verrouillage du véhicule
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans l'habitacle
plus difficile en cas d'urgence.
Par mesure de sécurité, retirer la clé de
l'antivol ou prendre la clé électronique en
quittant le véhicule, même pour une courte
durée.
Page 29 of 260
27
Ouvertures
2Avec lunette de volet de coffre
► Avec l'Accès et Démarrage Mains Libres
sur soi, pour déverrouiller le véhicule, appuyer
sur la commande de déverrouillage de la
lunette ouvrante du volet de coffre. La lunette
s’entrouvre, puis la soulever pour l'ouvrir.
Verrouillage
Assurez-vous que rien ni personne n'empêche la fermeture correcte des
vitres.
Faites particulièrement attention aux enfants
pendant les manoeuvres de vitres.
Si votre véhicule n’est pas équipé de
l’alarme, le verrouillage / le super-
verrouillage sont signalés par l'allumage fixe
des feux indicateurs de direction pendant
deux secondes environ.
Dans le même temps, en fonction de votre
version, les rétroviseurs extérieurs se
rabattent.
Avec la clé
► Pour verrouiller le véhicule, insérez la clé
dans la serrure puis tournez-la vers l'arrière du
véhicule.
Avec la télécommande
► Pour verrouiller le véhicule, appuyer
sur ce bouton.
Si votre véhicule en est équipé, le
maintien sur le bouton permet la
fermeture des vitres. Si vous relâchez la
commande, la vitre s’arrête en position.
Avec l'Accès et Démarrage Mains Libres "sur soi"
► Pour verrouiller le véhicule, télécommande
dans la zone de reconnaissance A
, appuyez
avec un doigt sur les repères d’une des
poignées avant ou arrière.
Avec portes battantes
► Pour verrouiller le véhicule, télécommande
dans la zone de reconnaissance A , appuyer sur
la commande de verrouillage de la porte gauche.
Si le véhicule en est équipé, le maintien
sur les commandes de verrouillage,
permet la fermeture des vitres. Si la
commande est relâcher, la vitre s’arrête en
position.
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans
l'habitacle plus difficile en cas d'urgence.
Par mesure de sécurité, ne jamais quitter le
véhicule sans la télécommande, même pour
une courte durée.
Lorsqu'un ouvrant est mal fermé (sauf la
porte droite en portes battantes) :
