displej CITROEN BERLINGO VAN 2021 Návod na použití (in Czech)

2
Obsah







 ■
Základní informace
Štítky 4
 ■
Ekologicko-ekonomický způsob jízdy
Výuka úsporné jízdy (Eco-coaching). 8
1Palubní systémy
Přístrojová deska 9
Kontrolky 11
Ukazatele 16
Palubní počítač 21
Nastavení data a

času 22
2Přístup
Elektronický klíč s funkcí dálkového ovladače a
vestavěným klíčem, 24
Nouzové postupy 28
Centrální zamykání/odemykání 31
Dveře 32
Všeobecná doporučení týkající se posuvných
bočních dveří
32
Alarm 34
Elektrické ovládání oken 36
Naklápěcí okna zadních dveří 37
3Ergonomie a pohodlí
Všeobecná doporučení týkající se sedadel 38
Přední sedadla 38
Seřízení volantu 41
Zpětná zrcátka 41
Zadní lavice (2.

řada) 42
Zadní sedadla (2.

řada) 43
Zadní sedadla (3. řada) 44
Uspořádání interiéru 46
Dvoupolohový kryt zavazadel – odkládací
deska (s možností vyjmutí)
51
Kryt zavazadel (se 7 sedadly) 52
Výstražný trojúhelník 53
Topení a

větrání 53
Topení 54
Manuálně ovládaná klimatizace 54
Dvouzónová automatická klimatizace 54
Odmlžování a

odmrazování čelního skla 56
Odmlžování

a

odmrazování zadního okna 57
Topení a klimatizace vzadu 58
Přídavné topení / systém větrání 58
4Osvětlení a viditelnost
Ovladač světel 62
Směrová světla 63
Automatické rozsvěcování světlometů 63
Denní / obrysová světla 64
Parkovací světla 64
Automatické tlumení světlometů 64
Nastavování sklonu světlometů 66
Ovládací páčka stěračů 66
Výměna stírací lišty stěrače 68
Automatické stírání s

využitím snímače deště 68
5Bezpečnost
Všeobecná bezpečnostní doporučení 70
Tísňové nebo asistenční volání 70
Výstražná světla 73
Klakson 74
Elektronické řízení stability (ESC) 74
Nová regulace přilnavosti 76
Systém Hill Assist Descent Control 77
Bezpečnostní pásy 78
Airbagy 81
Dětské sedačky 84
Deaktivace předního airbagu spolujezdce 86
Dětské sedačky ISOFIX 89
Dětské sedačky i-Size 92
Manuální dětská pojistka 93
Elektrická dětská pojistka 93
6Řízení
Doporučení pro jízdu 94
Startování/vypínání motoru 95
Manuální parkovací brzda 99
Elektrická parkovací brzda 99
Asistent pro rozjezd do svahu 102
Manuální převodovka s

5

rychlostmi 102
Šestistupňová mechanická převodovka 103
Automatická převodovka 103
Doporučení přeřazení převodového stupně 106
Stop & Start 106
Detekce poklesu tlaku 108
Průhledový displej 109
Jízdní a

manévrovací asistenční systémy –
všeobecná doporučení
111
Speed Limit recognition and recommandation 11 2
Omezovač rychlosti 11 6
Tempomat – konkrétní doporučení 11 8
Programovatelný tempomat 11 8
Adaptive Cruise Control 121
Uložení rychlostních limitů do paměti 124
Aktivní bezpečnostní brzda s

funkcí Distance
Alert a

inteligentním asistentem nouzového
brzdění
124
Lane Keeping Assist 127

5
Základní informace
Přístroje a ovládací prvky
1.Uvolnění kapoty
2. Pojistky v
palubní desce
3. Klakson
4. Přístrojová deska 5.
Alarm
Stropní lampička
Displej výstražných kontrolek bezpečnostních
pásů a čelního airbagu spolujezdce
Ovladač sluneční clony panoramatické
střechy
Vnitřní zpětné zrcátko
Monitorovací zrcátko
Tlačítka tísňového volání a volání asistence
6. Monochromatická obrazovka
s audiosystémem
Dotyková obrazovka a CITROËN Connect
Radio nebo CITROËN Connect Nav
7. Port USB
8. Vytápění
Manuální klimatizace
Dvouzónová automatická klimatizace
Odmlžování – odmrazování čelního skla
Odmlžování – odmrazování zadního okna
9. Elektrická parkovací brzda
Tlačítko „START/STOP“
10. Převodovka
11 . Zásuvka 12 V
12. Zásuvka příslušenství 230 V
13. Odkládací skřínka
Port USB (uvnitř odkládací skřínky)
14. Odkládací skřínka
15. Deaktivace předního airbagu spolujezdce
(po straně odkládací skřínky, při otevřených
dveřích)
Ovládací prvky na volantu
1.Ovladač vnějších světel / směrových světel
Tlačítko aktivace rozpoznávání hlasu
2. Ovladač stěračů / ostřikovačů / palubního
počítače
3. Ovládací prvky pro výběr zdroje multimédií
(SRC), správu hudby (LIST) a správu
telefonních hovorů (symbol telefonu)
4. Omezovač rychlosti / Programovatelný
tempomat / Ovladače systému Adaptivní
tempomat
5. Otočný volič režimu zobrazení přístrojové
desky
6. Hlasové ovládání
Nastavení hlasitosti
7. Ovladače pro nastavení audiosystému

6
Základní informace
Boční panel se spínači

1.Ruční seřízení sklonu světlometů
2. Systémy ESP / ASR
3. Stop & Start
4. Parkovací senzory
5. Přídavné vytápění / větrání
6. Aktivní systém varování před neúmyslným
opuštěním jízdního pruhu
7. Detekce poklesu tlaku v
pneumatikách
8. Elektrická dětská pojistka
9. Vyhřívání čelního skla
10. Průhledový displej
Ovládací prvky na dveřích řidiče

Elektrická dětská pojistka
Středový panel se spínači

1.Výstražná světla
2. Zamknutí / odemknutí zevnitř
3. Hill Assist Descent
4. Režim Eco
5. Advanced Grip Control
6. Elektrická parkovací brzda
7. Startování / vypínání motoru

8
Ekologicko-ekonomický způsob jízdy
Režim Eco
Tento režim umožňuje optimalizovat nastavení
topení a klimatizace pro snížení spotřeby paliva.
Aktivace a deaktivace



► Chcete-li tento režim deaktivovat nebo
aktivovat, stiskněte toto tlačítko.
Je-li systém aktivován, rozsvítí se příslušná
kontrolka.
Výuka úsporné jízdy
(Eco-coaching).
Tato funkce poskytuje řidiči rady a informace pro
dosažení jízdního stylu, který bude ekonomičtější
a ohleduplnější k životnímu prostředí.
Bere v úvahu parametry, jako je optimalizace
brzdění, správa akcelerace, změna převodových
stupňů, huštění pneumatik, používání funkcí
topení/klimatizace atd.
Zobrazení na přístrojové desce
Volbou záložky „ Eco-coaching“ na
středovém displeji maticové přístrojové
desky máte možnost hodnotit svou jízdu v reálném čase pomocí indikátoru brzdění a
akcelerace.
Zobrazení na dotykové obrazovce
4 záložky „Denní počítadlo
“, „Klimatizace“,
„Údržba“ a „Jízda“ vám poskytují rady pro
optimalizaci vašeho jízdního stylu.
Informace o jízdním stylu se mohou zobrazovat
také v reálném čase.
Záložka „Zpráva“ hodnotí váš každodenní jízdní
styl a uvádí celkovou známku za celý týden.
Kdykoliv máte možnost resetovat tuto zprávu
stiskem tlačítka „Reset“.
Se systémem CITROËN Connect Radio
► V nabídce Aplikace vyberte
„Eco-coaching“.
S CITROËN Connect Nav
► V nabídce „ Aplikace“, dále na záložce
„Aplikace vozidla“ vyberte
„Eco-coaching“.

9
Palubní systémy

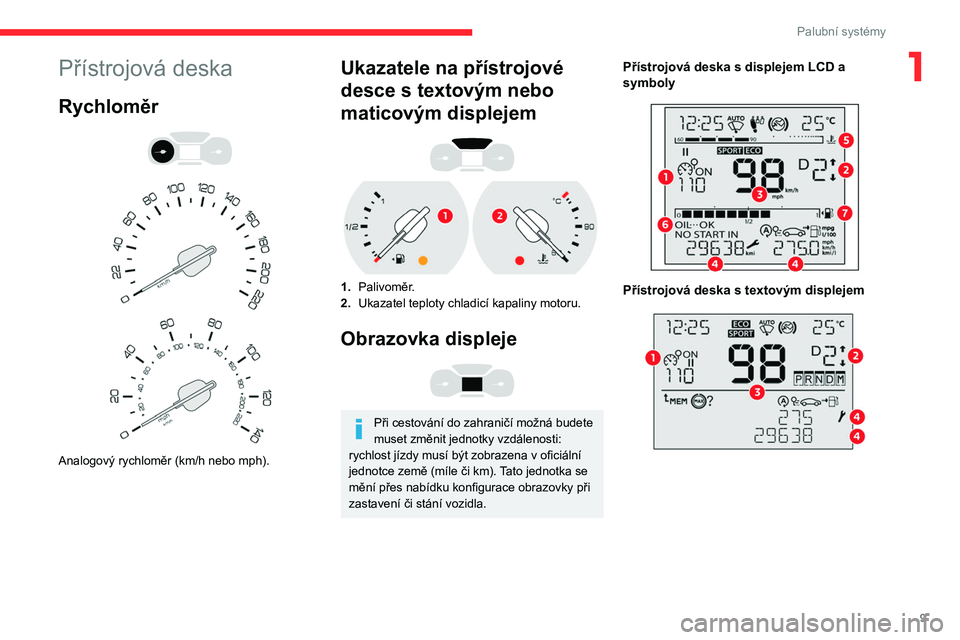

1Přístrojová deska
Rychloměr



Analogový rychloměr (km/h nebo mph).
Ukazatele na přístrojové
desce s textovým nebo
maticovým displejem


1. Palivoměr.
2. Ukazatel teploty chladicí kapaliny motoru.
Obrazovka displeje

Při cestování do zahraničí možná budete
muset změnit jednotky vzdálenosti:
rychlost jízdy musí být zobrazena v
oficiální
jednotce země (míle či km). Tato jednotka se
mění přes nabídku konfigurace obrazovky při
zastavení či stání vozidla.
Přístrojová deska s displejem LCD a
symboly


Přístrojová deska s textovým displejem

10
Palubní systémy
Otáčkoměr



Otáčkoměr (x 1000 ot/min).
Kontrolky
Vizuální varování a upozornění, která se
zobrazují jako symboly, informují řidiče o výskytu
závady (výstražné kontrolky) nebo o činnosti
některého systému (výstražná kontrolka aktivace
nebo deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena
zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a provozního
stavu vozidla dokážete určit, zda je příslušná
situace normální nebo zda došlo k poruše:
další informace naleznete v popisu jednotlivých
kontrolek.

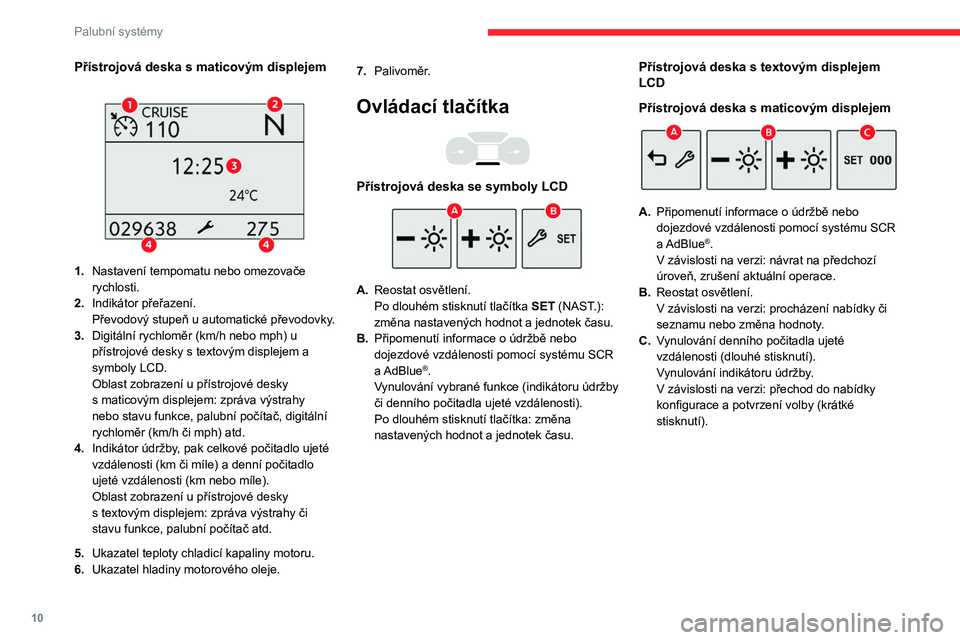

Přístrojová deska s maticovým displejem

1. Nastavení tempomatu nebo omezovače
rychlosti.
2. Indikátor přeřazení.
Převodový stupeň u automatické převodovky.
3. Digitální rychloměr (km/h nebo mph) u
přístrojové desky s
textovým displejem a
symboly LCD.
Oblast zobrazení u
přístrojové desky
s
maticovým displejem: zpráva výstrahy
nebo stavu funkce, palubní počítač, digitální
rychloměr (km/h či mph) atd.
4. Indikátor údržby, pak celkové počitadlo ujeté
vzdálenosti (km či míle) a denní počitadlo
ujeté vzdálenosti (km nebo míle).
Oblast zobrazení u
přístrojové desky
s
textovým displejem: zpráva výstrahy či
stavu funkce, palubní počítač atd.
5. Ukazatel teploty chladicí kapaliny motoru.
6. Ukazatel hladiny motorového oleje. 7.
Palivoměr.
Ovládací tlačítka

Přístrojová deska se symboly LCD
A.Reostat osvětlení.
Po dlouhém stisknutí tlačítka SET (NAST.):
změna nastavených hodnot a jednotek času.
B. Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
Vynulování vybrané funkce (indikátoru údržby
či denního počitadla ujeté vzdálenosti).
Po dlouhém stisknutí tlačítka: změna
nastavených hodnot a jednotek času.
Přístrojová deska s textovým displejem
LCD
Přístrojová deska s
maticovým displejem
A.Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
V

závislosti na verzi: návrat na předchozí
úroveň, zrušení aktuální operace.
B. Reostat osvětlení.
V

závislosti na verzi: procházení nabídky či
seznamu nebo změna hodnoty.
C. Vynulování denního počitadla ujeté
vzdálenosti (dlouhé stisknutí).
Vynulování indikátoru údržby.
V

závislosti na verzi: přechod do nabídky
konfigurace a potvrzení volby (krátké
stisknutí).

11
Palubní systémy

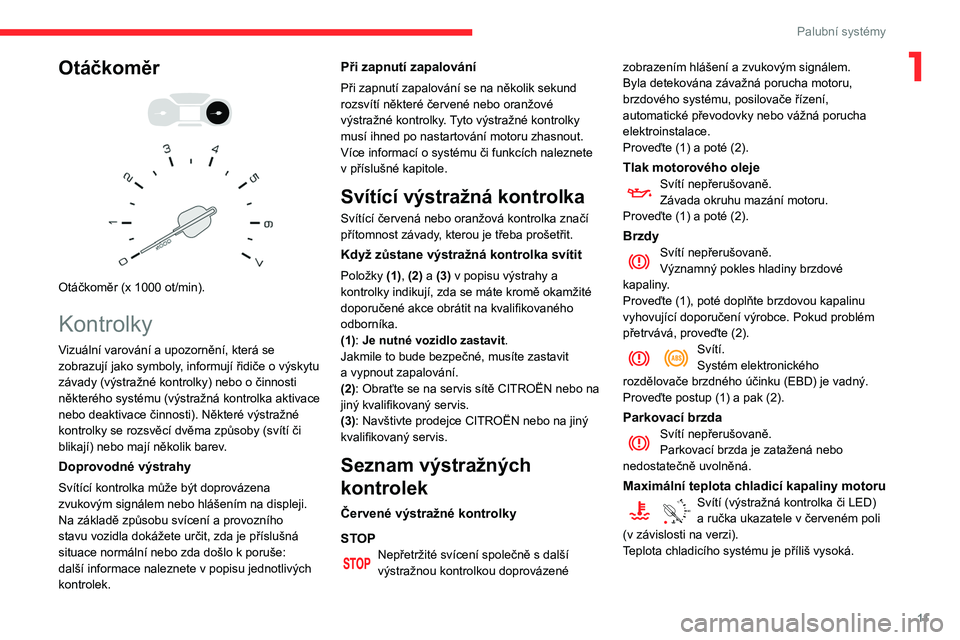

1Otáčkoměr



Otáčkoměr (x 1000 ot/min).
Kontrolky
Vizuální varování a upozornění, která se
zobrazují jako symboly, informují řidiče o výskytu
závady (výstražné kontrolky) nebo o
činnosti
některého systému (výstražná kontrolka aktivace
nebo deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena
zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a
provozního
stavu vozidla dokážete určit, zda je příslušná
situace normální nebo zda došlo k
poruše:
další informace naleznete v
popisu jednotlivých
kontrolek.
Při zapnutí zapalování
Při zapnutí zapalování se na několik sekund
rozsvítí některé červené nebo oranžové
výstražné kontrolky. Tyto výstražné kontrolky
musí ihned po nastartování motoru zhasnout.
Více informací o
systému či funkcích naleznete
v
příslušné kapitole.
Svítící výstražná kontrolka
Svítící červená nebo oranžová kontrolka značí
přítomnost závady, kterou je třeba prošetřit.
Když zůstane výstražná kontrolka svítit
Položky (1), (2) a (3) v popisu výstrahy a
kontrolky indikují, zda se máte kromě okamžité
doporučené akce obrátit na kvalifikovaného
odborníka.
(1): Je nutné vozidlo zastavit .
Jakmile to bude bezpečné, musíte zastavit
a
vypnout zapalování.
(2): Obraťte se na servis sítě CITROËN nebo na
jiný kvalifikovaný servis.
(3): Navštivte prodejce CITROËN nebo na jiný
kvalifikovaný servis.
Seznam výstražných
kontrolek
Červené výstražné kontrolky
STOP
Nepřetržité svícení společně s další
výstražnou kontrolkou doprovázené zobrazením hlášení a
zvukovým signálem.
Byla detekována závažná porucha motoru,
brzdového systému, posilovače řízení,
automatické převodovky nebo vážná porucha
elektroinstalace.
Proveďte (1) a poté (2).
Tlak motorového olejeSvítí nepřerušovaně.
Závada okruhu mazání motoru.
Proveďte (1) a poté (2).
BrzdySvítí nepřerušovaně.
Významný pokles hladiny brzdové
kapaliny.
Proveďte (1), poté doplňte brzdovou kapalinu
vyhovující doporučení výrobce. Pokud problém
přetrvává, proveďte (2).
Svítí.
Systém elektronického
rozdělovače brzdného účinku (EBD) je vadný.
Proveďte postup (1) a pak (2).
Parkovací brzda
Svítí nepřerušovaně.
Parkovací brzda je zatažená nebo
nedostatečně uvolněná.
Maximální teplota chladicí kapaliny motoru
90° CSvítí (výstražná kontrolka či LED)
a ručka ukazatele v
červeném poli
(v

závislosti na verzi).
Teplota chladicího systému je příliš vysoká.

17
Palubní systémy

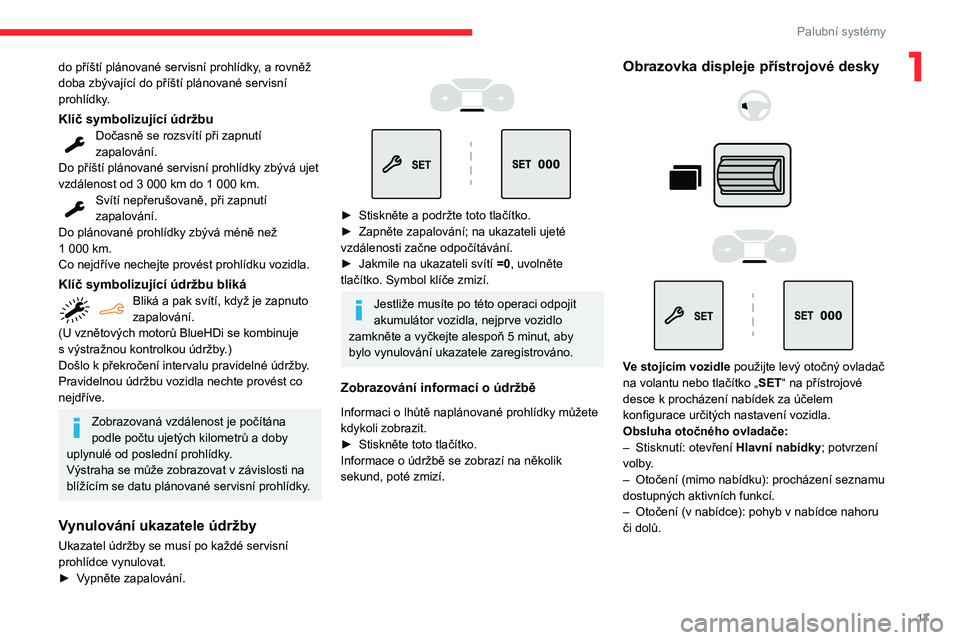

1do příští plánované servisní prohlídky, a rovněž
doba zbývající do příští plánované servisní
prohlídky
.
Klíč symbolizující údržbuDočasně se rozsvítí při zapnutí
zapalování.
Do příští plánované servisní prohlídky zbývá ujet
vzdálenost od 3
000 km do 1 000 km.
Svítí nepřerušovaně, při zapnutí
zapalování.
Do plánované prohlídky zbývá méně než
1

000

km.
Co nejdříve nechejte provést prohlídku vozidla.
Klíč symbolizující údržbu blikáBliká a pak svítí, když je zapnuto
zapalování.
(U vznětových motorů BlueHDi se kombinuje
s

výstražnou kontrolkou údržby.)
Došlo k

překročení intervalu pravidelné údržby.
Pravidelnou údržbu vozidla nechte provést co
nejdříve.
Zobrazovaná vzdálenost je počítána
podle počtu ujetých kilometrů a doby
uplynulé od poslední prohlídky.
Výstraha se může zobrazovat v závislosti na
blížícím se datu plánované servisní prohlídky.
Vynulování ukazatele údržby
Ukazatel údržby se musí po každé servisní
prohlídce vynulovat.
►

V
ypněte zapalování.




► Stiskněte a podržte toto tlačítko.
► Zapněte zapalování; na ukazateli ujeté
vzdálenosti začne odpočítávání.
►

Jakmile na ukazateli svítí
=0, uvolněte
tlačítko. Symbol klíče zmizí.
Jestliže musíte po této operaci odpojit
akumulátor vozidla, nejprve vozidlo
zamkněte a
vyčkejte alespoň 5 minut, aby
bylo vynulování ukazatele zaregistrováno.
Zobrazování informací o údržbě
Informaci o lhůtě naplánované prohlídky můžete
kdykoli zobrazit.
►

Stiskněte toto tlačítko.
Informace o údržbě se zobrazí na několik
sekund, poté zmizí.
Obrazovka displeje přístrojové desky







Ve stojícím vozidle použijte levý otočný ovladač
na volantu nebo tlačítko „ SET“ na přístrojové
desce k
procházení nabídek za účelem
konfigurace určitých nastavení vozidla.
Obsluha otočného ovladače:
–

Stisknutí: otevření
Hlavní nabídky; potvrzení
volby.
–

Otočení (mimo nabídku): procházení seznamu
dostupných aktivních funkcí.
–


Otočení (v
nabídce): pohyb v nabídce nahoru
či dolů.

22
Palubní systémy
Vynulování hodnot tras
Vynulování se provádí, když je zobrazena denní
ujetá vzdálenost.
►
Stiskněte tlačítko na konci
ovládací páčky
stěračů po dobu delší než dvě sekundy.
►

Stiskněte otočný ovladač na volantu

po dobu
delší než dvě sekundy.




► Stiskněte toto tlačítko po dobu delší než než
2 sekundy .
Vysvětlení několika
výrazů…
Dojezd
(km)Vzdálenost, kterou je ještě možné ujet
s palivem zbývajícím v nádrži (v závislosti
na průměrné spotřebě za několik posledních
ujetých kilometrů).
Tato hodnota může kolísat v důsledku změny stylu jízdy nebo profilu vozovky,
při nichž dojde k
velké změně okamžité
spotřeby.
Jakmile je dojezd nižší než 30 km, zobrazují se
pouze čárky .
Po doplnění minimálně 5
litrů paliva se
dojezdová vzdálenost znovu vypočítá a
zobrazí
se, pokud je vyšší než 100
km.
Pokud se za jízdy zobrazí natrvalo
pomlčky místo číslic, obraťte se na servis
sítě CITROËN nebo na jiný kvalifikovaný
servis.
Okamžitá spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)Počítaná za několik posledních sekund
jízdy.
Tato informace se zobrazuje až od rychlosti 30 km/h.
Průměrná spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)Je počítána od posledního vynulování
údajů o trase.
Průměrná rychlost
(km/h)Vypočítává se od posledního vynulování
hodnot dané trasy.
Ujetá vzdálenost
(km)
Vypočítává se od posledního vynulování
hodnot dané trasy.
Počitadlo využití systému Stop &
Start
(minuty/sekundy nebo hodiny/minuty)
Pokud je vozidlo vybaveno systémem Stop &
Start, je na počitadle zobrazován čas, po který
byl během aktuální jízdy aktivován režim STOP.
Počitadlo se vynuluje při každém zapnutí
zapalování.
Nastavení data a času
Bez audiosystému



Datum a čas můžete nastavovat na displeji
přístrojové desky .

48
Ergonomie a pohodlí
Zásuvky pro příslušenství
12 V


► Můžete připojit příslušenství napájené 12 V
(s maximálním jmenovitým výkonem 120 W)
pomocí vhodného adaptéru.
Dodržujte maximální příkon, aby nedošlo
k poškození příslušenství.
Připojení elektrických doplňků
nehomologovaného společností
CITROËN, jako například nabíječky se
zásuvkou USB, může způsobit poruchy
fungování elektrických zařízení vozidla, jako
například špatný příjem autorádia nebo chyby
při zobrazování na displejích.
Port(y) USB

Porty 1 a 2 je možné využít k nabíjení
přenosného zařízení.
Port
1 také umožňuje, aby se zvukové soubory
odeslané do vašeho audiosystému přehrávaly
prostřednictvím reproduktorů vozidla.
Během používání portu USB se může
přenosné zařízení automaticky dobíjet.
Pokud spotřeba připojeného přenosného
zařízení překročí proudovou hodnotu
poskytovanou vozidlem, zobrazí se hlášení.
Další informace o
používání těchto zařízení
jsou uvedeny v
části Audiovýbava
a

telematika .
Konektor 1 také umožňuje
připojení chytrého telefonu
pomocí MirrorLink
TM, Android Auto® nebo
CarPlay®, takže určité aplikace pro chytrý telefon
lze používat na dotykové obrazovce.
Pro zajištění nejlepších výsledků je potřeba
použít kabel vyrobený či schválený výrobcem
zařízení.
Tyto aplikace lze spravovat pomocí ovládacích
prvků na volantu nebo ovladačů audiosystému.
Zásuvka 220 V / 50 Hz


AC 220V
50Hz 120W

Nachází se po straně středové úložné schránky.
Tato zásuvka (max. výkon: 150
W) funguje se
spuštěným motorem a se systémem Stop & Start
v
režimu STOP.
►

Zvedněte ochranný kryt.
►


Ověřte, že svítí zelená kontrolka.
►


Připojte multimediální přehrávač či jiné
elektrické zařízení (jako je nabíječka telefonu,
notebook, přehrávač CD-DVD, ohřívač lahví
atd.).
Zelená kontrolka bliká v

případě, že došlo
k
poruše.
Nechte zásuvku zkontrolovat prodejcem
CITROËN nebo kvalifikovaným servisem.
Do zásuvky připojte vždy jen jedno
zařízení (nikdy nepoužívejte
prodlužovací kabely ani adaptéry s více
zásuvkami).
Připojte pouze spotřebiče s třídou ochrany II.
(je uvedena na zařízení).
Nepoužívejte zařízení s kovovým pouzdrem
(jako je elektrický holicí strojek apod.).
Je-li velký odběr el. energie, kterou také
vyžaduje elektrický systém vozidla (kvůli
velmi zhoršenému počasí, elektrickému
přetížení atd.), může dojít k odpojení zásuvky
jako bezpečnostní opatření; zelená kontrolka
v tomto případě zhasne.
Bezdrátová nabíječka
chytrého telefonu
