CITROEN C-ELYSÉE 2014 Manual do condutor (in Portuguese)

169
11
Características técnicas
VTi 72VTi 115
Caixas de velocidades
Manual(5 velocidades)
Manual pilotada(5 velocidades)Manual (5 velocidades)
Automática (4 velocidades)
Tipos variantes versões: DD...HMY0

HMY0/P NFP0


NFP9


- T
ara
980
1 090



- Peso em ordem de marcha
*
1 055 1 165


- P
eso máximo tecnicamente admissível emcarga (MTAC)
1 459
1 4671 524
1 559



- Peso total de circulação autorizado
(MTRA)

em inclinação 12% 1 909
1 917 2 274 2 309



- Reboque com travão
(no limite de MTR A) em inclinação 10% ou 12%

450750



- Reboque com travão ** (com relação decarga dentro dos limites de MTR A)

720

1 010



- Reboque sem travão
450580
600



- Peso recomendado no ponto de en
gate55
55


*
O peso em ordem de marcha é i
gual à tara + condutor (75 kg).
**

O peso de reboque com travões pode ser aumentado, de acordo com o limite de MTR A, desde que se reduza o MTAC do veículo tractor; atenção, o reboque com o veículo tractor pouco carregado pode diminuir a respectiva aderência à estrada.

Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve-se limitar o peso rebocado.














Pesos a gasolina (em kg)

170
Características técnicas
MotorHDi 92
Caixas de velocidades


Manual(5 velocidades)

Tipos variantes versões: DD...9HJC
9HP0
Cilindrada (cm3)1 560

Diâmetro x curso
(mm)

75 x 88

Pot. máx: norma CE (kW)
68

Regime de pot. máx. (rpm)

4 000
Binário máx.: norma
CE (Nm)
230

Regime de binário máx. (rpm)

1 750


Combustível Gasóleo

Catalisador
sim
Filtro de
partículas
não
sim
CAPACIDADES DE ÓLEO
(em litros)
Motor (com troca de filtro)
3,75














Motorização Diesel

171
11
Características técnicas
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km
/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a 37 °C, deve-se limitar o peso rebocado.
*

O peso em ordem de marcha é igual à tara + condutor (75 kg).

**
O peso de reboque com travões pode ser, de acordo com o limite de MTR A, aumentado desde que se reduza o MTAC do veículo tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
MotorHDi 92
Caixa de velocidades

Manual(5 velocidades)

Tipos variantes versões: DD...

9HJC
9HP0



- Tara
1 090



- P
eso em ordem de marcha
*1 165


- P
eso máximo tecnicamente admissível emcarga (MTAC)

1 549
1 548



- Peso total de circulação autorizado (MTRA)

em inclinação 12% 2 299
2 298



- Reboque com travão
(no limite de MTR A) em inclinação 10% ou 12%

750



- Reboque com travão ** (com relação decarga dentro dos limites de MTR A)

1 010



- Reboque sem travão
580



- Peso recomendado no ponto de engate55
























Pesos Diesel (em kg)

172
Características técnicas

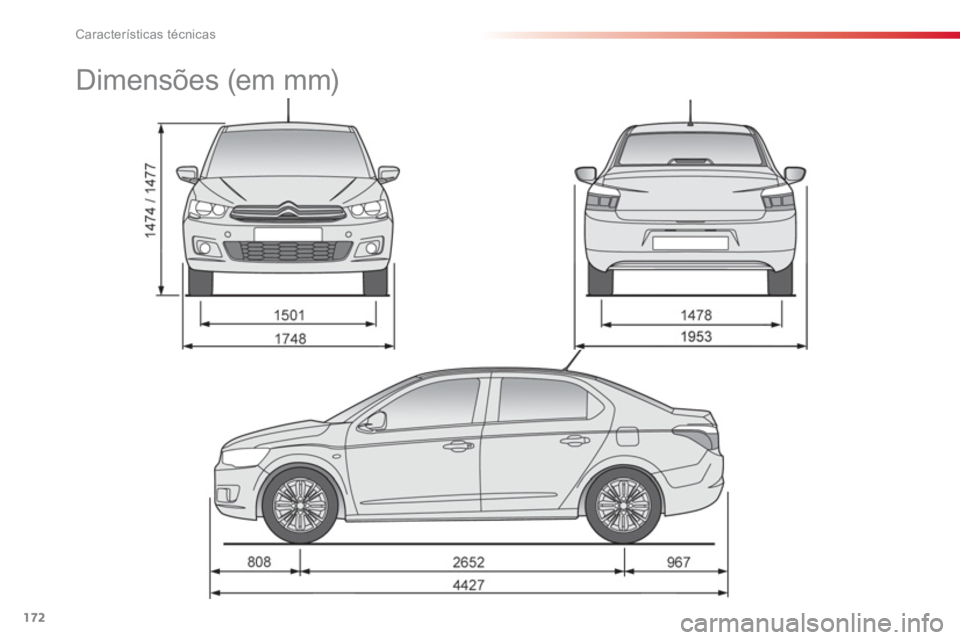

Dimensões (em mm)

173
11
Características técnicas

















Elementos de identifi cação
A.Número de série sob o capot do motor. Este número está gravado na carroçaria na
proximidade do filtro do habitáculo.

O controlo da pressão de enchimentodos pneus deverá ser efectuada a frio,pelo menos todos os meses.

Uma pressão de enchimento dos pneus insuficiente cria um risco de rebentamento dos pneus e aumenta o consumo de combustível.
B.Número de série no quadro de bordo. Este número está inscrito numa etiquetacolada e visível através do pára-brisas.
C.Etiqueta do construtor.Este número está inscrito numa etiqueta
autodestrutiva colada no
fundo do pilar central, do lado direito.
D.Etiqueta pneumática / pintura.Esta etiqueta está colada no pilar centraldo lado do condutor. Ela inclui as in
formações seguintes:


- as pressões de enchimento em vazio e em
carga,

- as dimensões dos pneus,

- a pressão de enchimento da roda sobresselente,

- a referência da cor da pintura.
Diferentes dispositivos de marcação visíveis para a identificação e a procura do veículo.

174Características técnicas

175
apenas no veículo.






AUTO-RÁDIO / BLUETOOTH

01 Primeiros passos

Por motivos de segurança, o condutor deve realizar as
operações que necessitam de uma atenção cuidadacom o veículo parado.

Quando o motor estiver desligado e para conservar
a carga da bateria, o auto-rádio pode desligar-sepassados alguns minutos.



ÍNDICE

02 Comandos no volante

03 Menu geral

04 Áudio

05 Telefonar

06 Regulações de áudio

07 Arborescência do ecrã

Questões frequentes p.
p.
p.
p.
p.
p.
p.
p. 17
6
177
178
179
189
198
199
201

176
01


Ligar / Desligar.
PRIMEIROS PASSOS


Regulação do
volume.

Selecção da apresentação no ecrã entre os modos:
Ecrã completo: Áudio (ou
telefone, se estiver uma
conversação em curso) /
Ecrã em janelas: Áudio (ou
telefone, se estiver umaconversação em curso) -Hora ou Computador de bordo. Pressão contínua: ecrã preto(DARK).

Selecção das gamas de
ondas AM / FM.
Selecção da estação de rádio
memorizada.
Pr
essão contínua:
memorização de uma
estaç
ão.

Apresentação da lista de estaçõescaptadas, das faixas ou das listas CD/MP3.
Pressão contínua:
gestão daclassifi cação dos fi cheiros MP3/WMA / actualização da lista dasestações captadas.
Ligar
/ Desligar a função TA (Anúncio de Tráfego).
Pressão contínua: acesso aotipo de informação.
Validação ou
visualização do
m
enu contextual.Pr
ocura automática da
rádio de frequência inferior / superior.
Selecção da faixa de CD, USB, streaming anterior / seguinte.
Navegação numa lista.

Abandonar a operação em curso.
Apresentar uma arboresc
ência(menu ou lista). Procura manual de
frequência passo a
passo rádio inferior / superior.
Selecção da lista de MP3 anterior /
seguinte.
Selecção lista / género / artista / playlistanterior / seguinte do equipamento USB.
Navegação numa lista.
Selecção da fonte:
Rádio, CD, AUX, USB,Streaming.
A
ceita uma chamada
recebida.

Acesso ao menu
geral.

Regulação das opções de
áudio:
ambiente sonoro, a
gudos,
graves, loudness, repartição,
balance esquerda/direita,
frente/trás
, volumeautomático.

177
02COMANDOS NO VOLANTE
Rádio: selecção da estação memorizadainferior/superior.
USB: selecção do género / artista /
directório da lista de classi
fi caÁ„o.
SelecÁ„o do elemento anterior de ummenu.

MudanÁa de fonte sonora.
ValidaÁ„o de uma selecÁ„o.

Atende/desliga o telefone.
Press„o de mais de 2 se
gundos:acesso am menu do telefone.

R·dio: busca autom·tica da fre
quÍncia
inferior.
CD / MP3 / USB: selecÁ„o da faixa
anterior.

CD / USB: press„o contÌnua: retrocesso r·pido.

Salto na lista.

R·dio: busca autom·tica da fre
quÍnciasuperior.
CD / MP3 / USB: selecÁ„o da faixa
seguinte.

CD / USB: press„o contÌnua: avanÁor·pido.

Salto na lista.

Aumento do volume.

DiminuiÁ„o do volume.
SilÍncio, desligar osom com uma press„o simult‚nea nas teclas deaumento e diminuiÁ„o do
volume.
R
estauro do som: atravÈs de uma press„o numa das duas teclas devolume.

178
03 MENU GERAL


" Multimédia
": Parâmetros
de média, Parâmetros de
rádio.
> E
CRÃ C
"
Computador de bordo": Registo dos alertas. " Telefone ": Ligar, Gestão
das listas telef., Gestão do
telefone, Desli
gar.
" Personalização-confi guração
": Defi nir os par‚metros do veÌculo, SelecÁ„o do
idioma, Confi guraÁ„o do ecr„, SelecÁ„o
das unidades, RegulaÁ„o da data e hora.

Para ter uma vis„o
global dos pormenores
dos menus a escolher, consulte a rubrica
"Ar
borescÍncia do ecr„".
"
Ligação Bluetooth": Gestão
das conexões, Procurar um
periférico.
