9

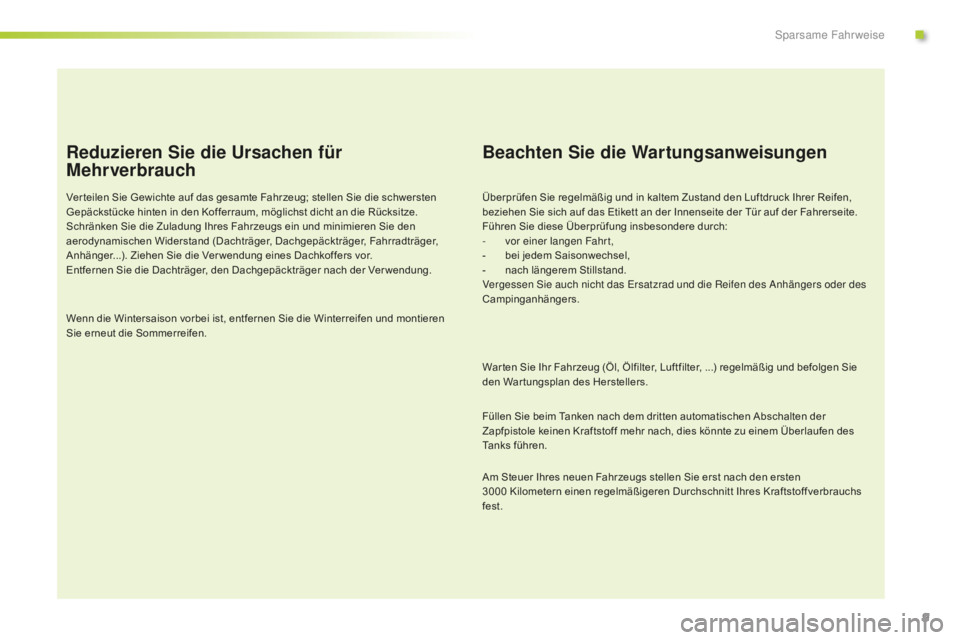

Reduzieren Sie die Ursachen für
Mehrverbrauch
Ver teilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den
aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,
Anhänger...). Ziehen Sie die Ver wendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der Ver wendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und montieren
Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer Reifen,
beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
-
v
or einer langen Fahrt,
-
b
ei jedem Saisonwechsel,
-
n
ach längerem Stillstand.
Vergessen
s
i
e auch nicht das e
r
satzrad und die Reifen des a
n
hängers oder des
Campinganhängers.
War ten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und befolgen Sie
den War tungsplan des Herstellers.
Füllen Sie beim Tanken nach dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des
Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den ersten
3000
Kilometern einen regelmäßigeren Durchschnitt Ihres Kraftstoffverbrauchs
fest.
.
Sparsame Fahrweise
Page 12 of 330
10

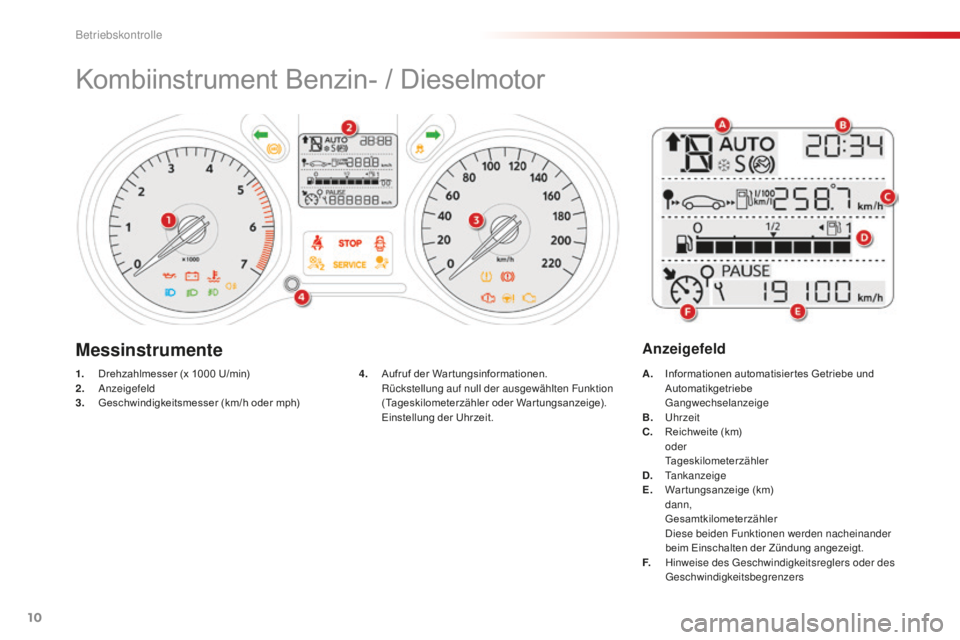

Kombiinstrument Benzin- / Dieselmotor
1. Drehzahlmesser (x 1000 U/min)
2. an zeigefeld
3.
G
eschwindigkeitsmesser (km/h oder mph) A. I
nformationen automatisier tes Getriebe und
Automatikgetriebe
g
an
gwechselanzeige
B.
uh
rzeit
C.
R
eichweite (km)
o
der
T
ageskilometerzähler
D.
t
an
kanzeige
E.
W
ar tungsanzeige (km)
da
nn,
G
esamtkilometerzähler
d
i
ese beiden Funktionen werden nacheinander
beim Einschalten der Zündung angezeigt.
F.
H
inweise des g
e
schwindigkeitsreglers oder des
ge
schwindigkeitsbegrenzers
4. A
ufruf der Wartungsinformationen. R
ückstellung auf null der ausgewählten Funktion
(Tageskilometerzähler oder Wartungsanzeige).
E
instellung der Uhrzeit.
MessinstrumenteAnzeigefeld
Betriebskontrolle
Page 13 of 330
11

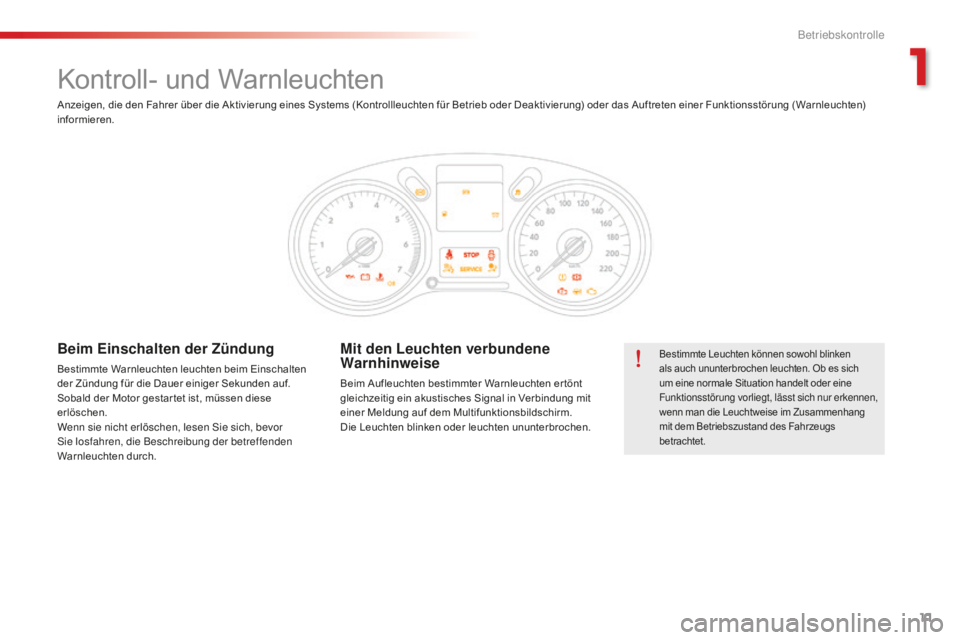

Kontroll- und Warnleuchten
Bestimmte Leuchten können sowohl blinken
als auch ununterbrochen leuchten. Ob es sich
um eine normale Situation handelt oder eine
Funktionsstörung vorliegt, lässt sich nur erkennen,
wenn man die Leuchtweise im Zusammenhang
mit dem Betriebszustand des Fahrzeugs
betrachtet.Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestar tet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen s
i
e sich, bevor
si
e losfahren, die Beschreibung der betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten er tönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung auf dem Multifunktionsbildschirm.
Die Leuchten blinken oder leuchten ununterbrochen.
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Funktionsstörung (Warnleuchten)
informieren.
1
Betriebskontrolle
Page 14 of 330
12

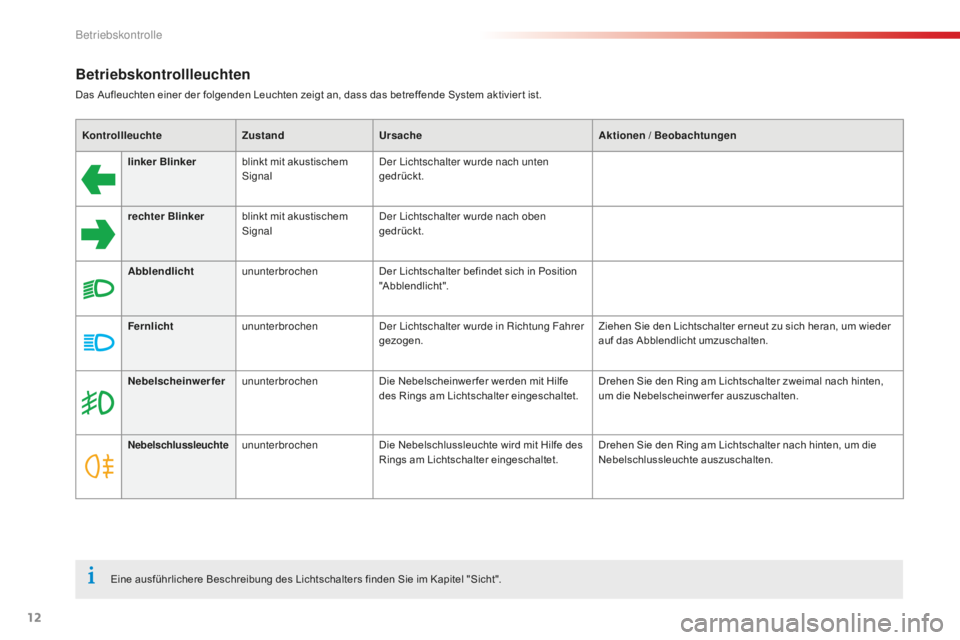

Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktivier t ist.Kontrollleuchte ZustandUrsache Aktionen / Beobachtungen
linker Blinker blinkt mit akustischem
si
gnal
de
r l
i
chtschalter wurde nach unten
gedrückt.
rechter Blinker blinkt mit akustischem
si
gnal
de
r l
i
chtschalter wurde nach oben
gedrückt.
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in Position
"Abblendlicht".
Fernlicht ununterbrochen
de
r l
i
chtschalter wurde in Richtung Fahrer
gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder
auf das Abblendlicht umzuschalten.
Nebelscheinwerfer ununterbrochen Die Nebelscheinwer fer werden mit Hilfe
des Rings am Lichtschalter eingeschaltet. Drehen Sie den Ring am Lichtschalter zweimal nach hinten,
um die Nebelscheinwer fer auszuschalten.
Nebelschlussleuchteununterbrochen
Die Nebelschlussleuchte wird mit Hilfe des
Rings am Lichtschalter eingeschaltet. Drehen Sie den Ring am Lichtschalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Eine ausführlichere Beschreibung des Lichtschalters finden Sie im Kapitel "Sicht".
Betriebskontrolle
Page 15 of 330
13
KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Vorglühen
Dieselmotor ununterbrochen
de
r s
c
hlüssel befindet sich in der
2. Position (Zündung) im Zündschloss. War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor star ten.
di
e l
eu
chtdauer ist von den Witterungsverhältnissen
abhängig (bis zu ca. 30
Sekunden bei extremen
Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten
s
i
e erneut die
Zündung ein und war ten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte erlischt;
Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe Abschnitt
"Fahrbetrieb".
Betätigung der
Bremse ununterbrochen
Das Bremspedal muss ganz durchgetreten
sein. Treten Sie beim automatisierten Getriebe auf das Bremspedal,
um den Motor zu star ten (Gangwählhebel auf N).
Treten Sie beim Automatikgetriebe bei laufendem Motor vor
dem Lösen der Feststellbremse auf die Bremse, um den
Gangwählhebel zu lösen und die Position P zu verlassen.
Wenn Sie die Feststellbremse lösen möchten, ohne dabei
auf die Bremse zu treten, bleibt diese Kontrollleuchte
eingeschaltet.
blinkt Wenn Sie beim automatisier ten Getriebe
das Fahrzeug am Berg zu lange mit dem
Gaspedal halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die Feststellbremse.
1
Betriebskontrolle
Page 16 of 330
14

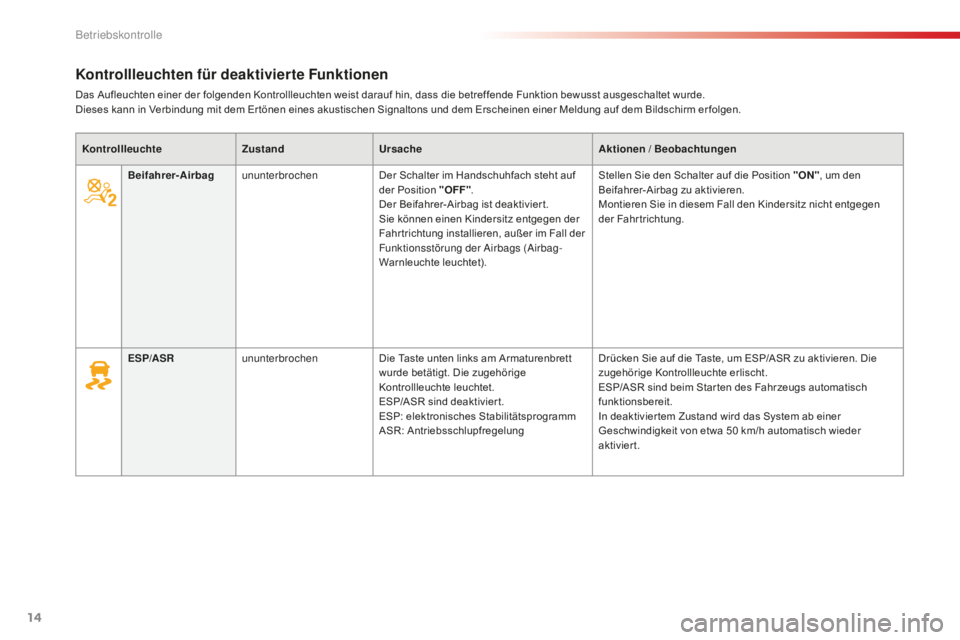

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Bildschirm er folgen.Kontrollleuchte ZustandUrsache Aktionen / Beobachtungen
Beifahrer-Airbag ununterbrochen Der Schalter im Handschuhfach steht auf
der Position "OFF".
Der Beifahrer-Airbag ist deaktiviert.
Sie können einen Kindersitz entgegen der
Fahr trichtung installieren, außer im Fall der
Funktionsstörung der
a
ir
bags (
air
bag-
Warnleuchte leuchtet). Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrer-Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht entgegen
der Fahr trichtung.
ESP/ASR ununterbrochen Die Taste unten links am Armaturenbrett
wurde betätigt. Die zugehörige
Kontrollleuchte leuchtet.
ESP/ASR sind deaktivier t.
ESP: elektronisches Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um ESP/ASR zu aktivieren. Die
zugehörige Kontrollleuchte erlischt.
ESP/ASR sind beim Star ten des Fahrzeugs automatisch
funktionsbereit.
In deaktivier tem Zustand wird das System ab einer
Geschwindigkeit von etwa 50
km/h automatisch wieder
aktiviert.
Betriebskontrolle
Page 17 of 330
15

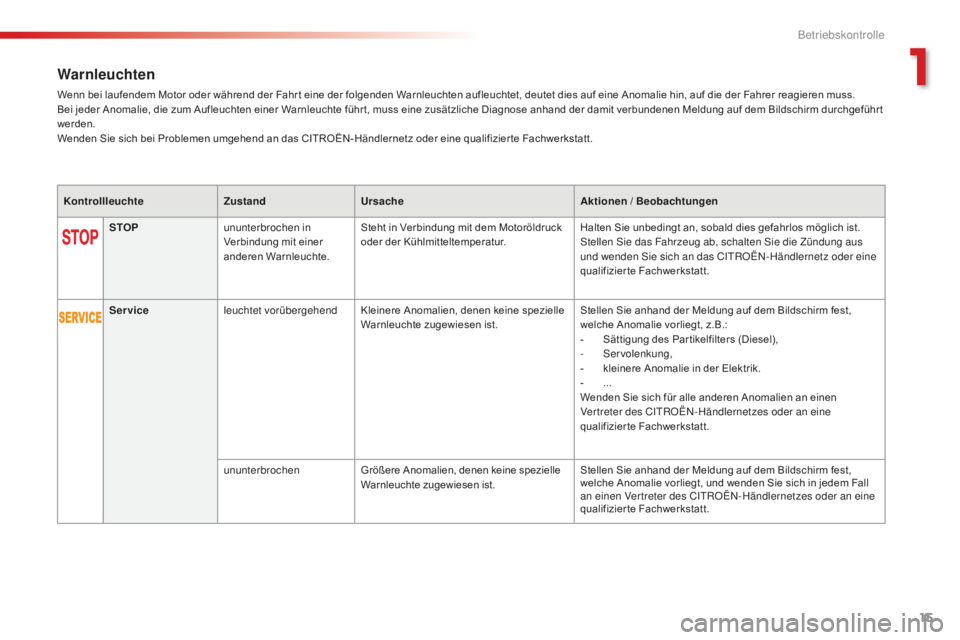

Warnleuchten
Wenn bei laufendem Motor oder während der Fahr t eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führ t, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem Bildschirm durchgeführ t
werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.Kontrollleuchte ZustandUrsache Aktionen / Beobachtungen
STOP ununterbrochen in
Verbindung mit einer
anderen Warnleuchte. Steht in Verbindung mit dem Motoröldruck
oder der Kühlmitteltemperatur.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
st
ellen s
i
e das Fahrzeug ab, schalten s
i
e die Zündung aus
und wenden
s
i
e sich an das C
i
t
R
OË
n-
Händlernetz oder eine
qualifizierte Fachwerkstatt.
Service leuchtet vorübergehend Kleinere Anomalien, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Anomalie vorliegt, z.B.:
-
S
ättigung des Par tikelfilters (Diesel),
-
s
e
rvolenkung,
-
k
leinere Anomalie in der Elektrik.
-
...
W
enden Sie sich für alle anderen Anomalien an einen
Vertreter des C
i
t
R
OË
n-
Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
ununterbrochen Größere Anomalien, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Anomalie vorliegt, und wenden Sie sich in jedem Fall
an einen Ver treter des C
i
t
R
OË
n-
Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
1
Betriebskontrolle
Page 18 of 330
16

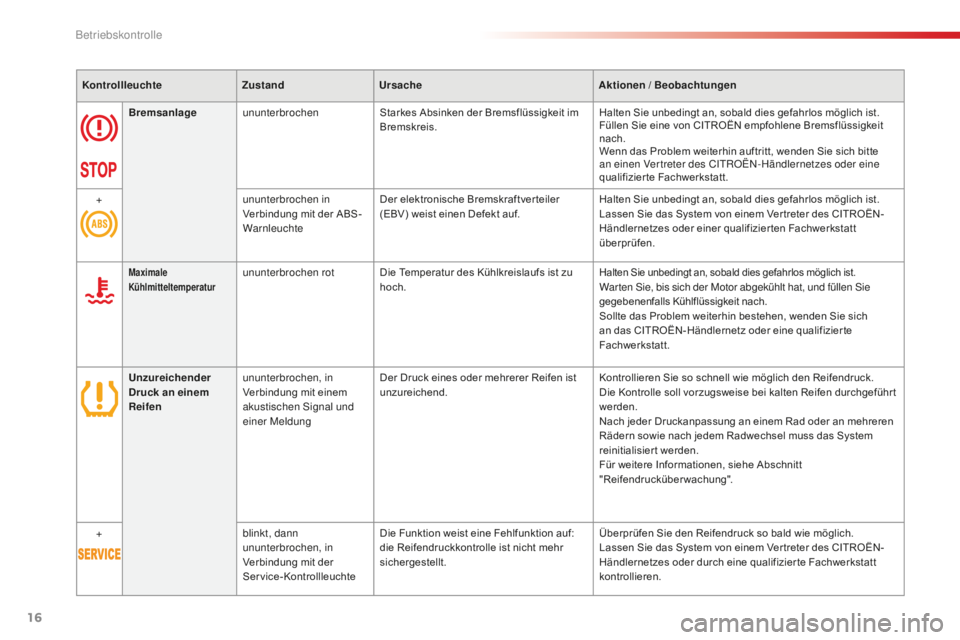

KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Bremsanlage ununterbrochen Starkes Absinken der Bremsflüssigkeit im
Bremskreis. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit
nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte
an einen Vertreter des C
i
t
R
OË
n-
Händlernetzes oder eine
qualifizierte Fachwerkstatt.
+ ununterbrochen in
Verbindung mit der ABS -
WarnleuchteDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Fachwerkstatt
überprüfen.
Maximale
Kühlmitteltemperaturununterbrochen rot
Die Temperatur des Kühlkreislaufs ist zu
hoch.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.War ten sie, bis sich der Motor abgekühlt hat, und füllen si e
gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizier te
Fachwerkstatt.
Unzureichender
Druck an einem
Reifen ununterbrochen, in
Verbindung mit einem
akustischen
s
i
gnal und
einer Meldung Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführ t
werden.
Nach jeder Druckanpassung an einem Rad oder an mehreren
Rädern sowie nach jedem Radwechsel muss das System
reinitialisiert werden.
Für weitere Informationen, siehe Abschnitt
"Reifendrucküberwachung".
+ blinkt, dann
ununterbrochen, in
Verbindung mit der
Service-KontrollleuchteDie Funktion weist eine Fehlfunktion auf:
die Reifendruckkontrolle ist nicht mehr
sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder durch eine qualifizier te Fachwerkstatt
kontrollieren.
Betriebskontrolle
Page 19 of 330
17

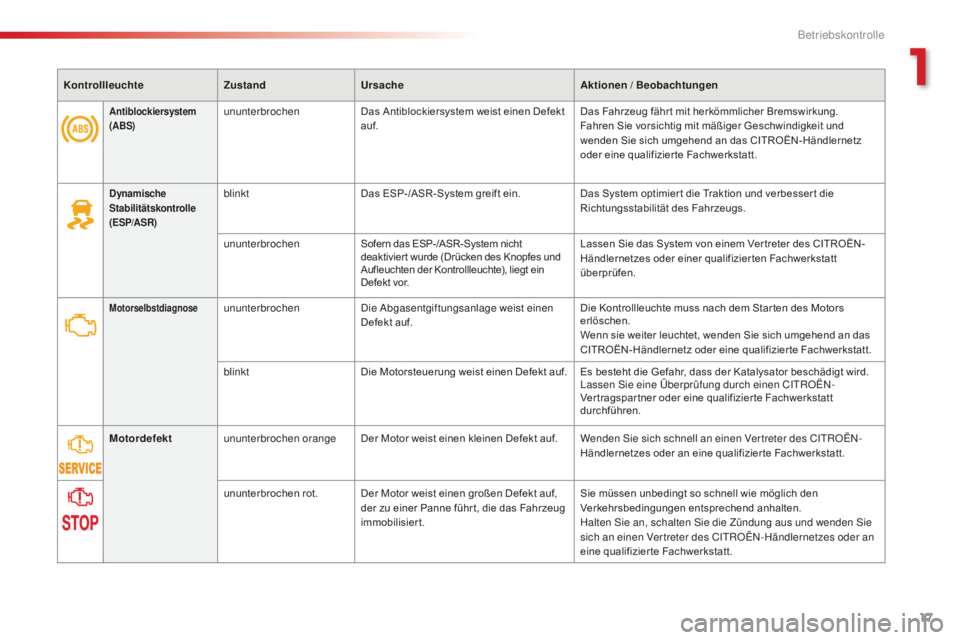

KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Dynamische
Stabilitätskontrolle
(ESP/ASR)blinktDas ESP-/ASR-System greift ein. Das System optimier t die Traktion und verbesser t die
Richtungsstabilität des Fahrzeugs.
ununterbrochen Sofern das ESP-/ASR-System nicht
deaktivier t wurde (Drücken des Knopfes und
Aufleuchten der Kontrollleuchte), liegt ein
Defekt vor. Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Fachwerkstatt
überprüfen.
Motorselbstdiagnoseununterbrochendi
e ab gasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
blinkt Die Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
la
ssen s
i
e eine Überprüfung durch einen C
i
t
R
OË
n-
V
er tragspar tner oder eine qualifizier te Fachwerkstatt
durchführen.
Antiblockiersystem
(ABS)ununterbrochen Das Antiblockiersystem weist einen Defekt
auf. Das Fahrzeug fähr t mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das CITROËN-Händlernetz
oder eine qualifizier te Fachwerkstatt.
Motordefekt ununterbrochen orange Der Motor weist einen kleinen Defekt auf. Wenden
s
i
e sich schnell an einen Ver treter des C
i
t
R
OË
n-
H
ändlernetzes oder an eine qualifizier te Fachwerkstatt.
ununterbrochen rot. Der Motor weist einen großen Defekt auf, der zu einer Panne führ t, die das Fahrzeug
immobilisiert. Sie müssen unbedingt so schnell wie möglich den
Verkehrsbedingungen entsprechend anhalten.
Halten
s
i
e an, schalten s
i
e die Zündung aus und wenden s
i
e
sich an einen Ver treter des C
i
t
R
OË
n-
Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
1
Betriebskontrolle
Page 20 of 330
18
KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors weist
einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
st
ellen s
i
e das Fahrzeug ab, schalten s
i
e die Zündung aus
und wenden
s
i
e sich an das C
i
t
R
OË
n-
Händlernetz oder eine
qualifizierte Fachwerkstatt.
B atterieladung ununterbrochen Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder
gelocker te Klemmen, Keilriemen der
Lichtmaschine zu locker oder gerissen
e t c .) . Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden
s
i
e sich bitte an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
Tür(en) nicht
geschlossen /
Kofferraum mit
elektrischer
Öffnung nicht
geschlossen ununterbrochen bei einer
ge
schwindigkeit unter
10
km/hEine Tür oder der Kofferraum mit
elektrischer Öffnung ist noch offen.
Schließen Sie die betreffende Tür/Klappe.
ununterbrochen bei einer
ge
schwindigkeit über
10
km/h in Verbindung
mit einem akustischen
si
gnal
Kraftstoffreserve
ununterbrochen Bei erstmaligem Aufleuchten verbleiben
noch ca. 5
Liter Kraftstoff im Tank.Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca. 50
Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies kann
zu
s
c
häden an der a
b
gasentgiftungs- oder e
in
spritzanlage
führen.
Betriebskontrolle
