15
10

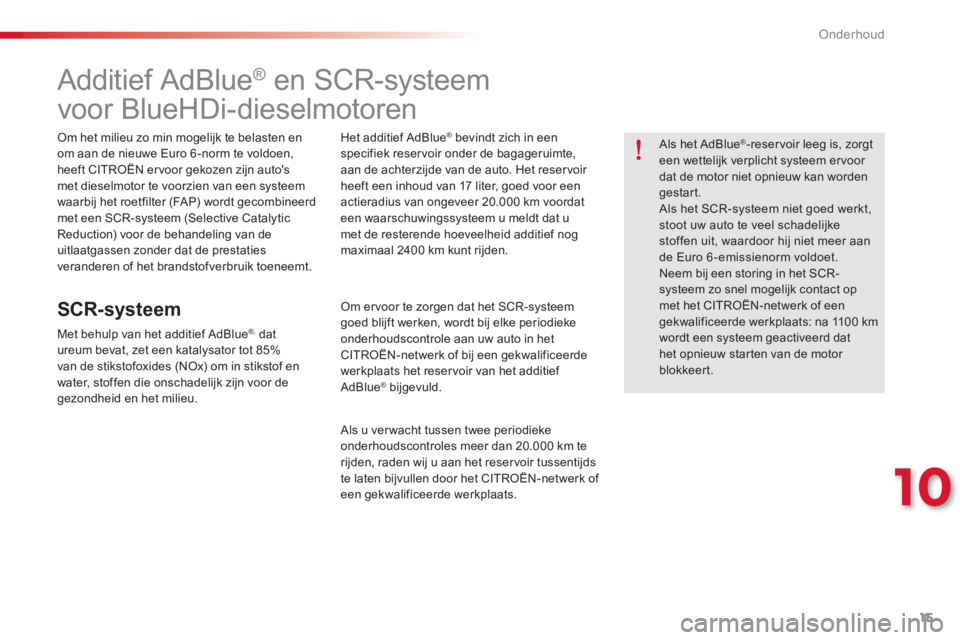

Onderhoud
Additief AdBlue®
en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft CITROËN er voor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue® ,
dat
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu.
Het additief AdBlue
®
bevindt zich in een
specifiek reser voir onder de bagageruimte,
aan de achterzijde van de auto. Het reser voir
heeft een inhoud van 17 liter, goed voor een
actieradius van ongeveer 20.000 km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400 km kunt rijden.
Om er voor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
CITROËN-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
®
bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000 km te
rijden, raden wij u aan het reser voir tussentijds
te laten bijvullen door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Als het AdBlue
®
-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke
stoffen uit, waardoor hij niet meer aan
de Euro 6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het CITROËN-netwerk of een
gekwalificeerde werkplaats: na 1100 km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
Page 302 of 330
16
Onderhoud
Actieradiusindicatoren
Zodra de reser vevoorraad van het AdBlue®
-
reser voir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®
-niveau laag is, wordt de laagste
actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®
-niveau
Actieradius groter dan 2400 km
Als het contact wordt aangezet, wordt er geen
informatie over de actieradius weergegeven op
het instrumentenpaneel.
Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en de tijdelijk op het
instrumentenpaneel weergegeven melding
"NO START IN" en een afstand die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief voordat
het starten van de motor wordt geblokkeerd -
(bijv.: "NO START IN 1500 km" betekent dat
na 1500 km het starten van de motor wordt
geblokkeerd).
Tijdens het rijden wordt deze melding elke
300 km weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
®
te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen". Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®
-reservoir leeg is.
Page 303 of 330
17
10
Onderhoud
Storing in verband met een te laag AdBlue®
-niveau
Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de tijdelijk op het
instrumentenpaneel weergegeven melding
"NO START IN" en de afstand 0 km of mijl -
("NO START IN 0 km" betekent dat het starten
van de motor is geblokkeerd).
Het AdBlue
®
-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Actieradius tussen 0 en 600 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de tijdelijk op het
instrumentenpaneel weergegeven melding
"NO START IN" en een afstand die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief voordat het
starten van de motor wordt geblokkeerd - (bijv.:
"NO START IN 600 km" betekent dat na 600 km
het starten van de motor wordt geblokkeerd).
Tijdens het rijden wordt deze melding elke
30 seconden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
®
te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen".
Als niet op tijd additief wordt bijgevuld, kan de
motor niet meer worden gestart.
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het CITROËN-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen. Als u zelf additief bijvult, moet
het reser voir met minimaal 3,8 liter
AdBlue
®
worden gevuld.
Raadpleeg de rubriek "Bijvullen".
Page 304 of 330
18
Onderhoud
Star ten geblokkeerd
Elke keer dat het contact wordt aangezet, gaan de
verklikkerlampjes SERVICE en zelfdiagnose motor
branden en knippert het verklikkerlampje UREA in
combinatie met een geluidssignaal en de tijdelijk
op het instrumentenpaneel weergegeven melding
"NO START IN" en de afstand 0 km of mijl - ("NO
START IN 0 km" betekent dat het starten van de
motor is geblokkeerd).
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
U hebt de limiet van de geautoriseerde rijfase
overschreden: het startblokkerringssysteem
voorkomt dat de motor opnieuw wordt gestart.
Als een storing in het SCR-systeem wordt gedetecteerd
Als een storing wordt gedetecteerd
De verklikkerlampjes UREA, SERVICE en
zelfdiagnose motor gaan branden in combinatie
met een geluidssignaal en de melding "Storing
emissieregeling".
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gedetecteerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen.
Tijdens de geautoriseerde rijfase
(tussen 1100 km en 0 km)
Als een storing in het SCR-systeem is
bevestigd (nadat 50 km is gereden ter wijl
de melding van de storing permanent wordt
weergegeven), gaan de verklikkerlampjes
SERVICE en zelfdiagnose motor branden
en knippert het verklikkerlampje UREA
in combinatie met een geluidssignaal en
de tijdelijk op het instrumentenpaneel
weergegeven melding "NO START IN" en een
afstand die aangeeft hoeveel kilometer of mijl
u nog met de resterende hoeveelheid additief
kunt rijden voordat het starten van de motor
wordt geblokkeerd - (bijv.: "NO START IN
600 km" betekent dat na 600 km het starten
van de motor wordt geblokkeerd). Er wordt automatisch een startblokkeringssysteem geactiveerd als meer dan 1100 km is gereden nadat een storing in het SCR-systeem is
bevestigd. Laat het systeem zo snel mogelijk controleren door het CITROËN-netwerk of door een gekwalificeerde werkplaats.
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem. Tijdens het rijden wordt deze melding elke
30 seconden weergegeven zolang de storing in
het SCR-systeem niet is verholpen.
De waarschuwing wordt opnieuw weergegeven
zodra het contact wordt aangezet.
Neem zo snel mogelijk contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Als u dit niet doet, kan de motor niet meer worden gestart.
Page 305 of 330
19
10
Onderhoud
Bevriezing van het additief AdBlue®
Het additief AdBlue
®
bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorver warmingssysteem voor het
AdBlue
®
-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden.
Bijvullen van het additief AdBlue®
Gebruiksvoorschriften
Gebruik uitsluitend additief AdBlue®
dat aan de
norm ISO 22241 voldoet.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het
bijvullen. De flacons met een inhoud van
1,89 liter (1/2 gallon) zijn verkrijgbaar bij het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Bewaar AdBlue
®
buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
®
niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid.
Verdun het additief nooit met water.
Giet nooit additief in de brandstoftank.
Vul nooit AdBlue®
bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
Het AdBlue
®
-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reser voir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reser voir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen. Het additief AdBlue
®
is een oplossing op
ureumbasis. Deze vloeistof is onontvlambaar,
kleurloos en geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15 minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
ver volgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Page 306 of 330
20
Onderhoud
Voorschriften voor opslag
Procedure voor bijvullen
)
Zet het contact af en ver wijder de sleutel.
)
Ver wijder voor toegang tot het AdBlue ®
-
reser voir de vloerbekleding van de
bagageruimte en vervolgens het reservewiel
of de opbergbak (volgens uitvoering).
)
Draai de zwarte dop een kwart
omwenteling linksom zonder er druk op uit
te oefenen en trek hem omhoog om hem te
ver wijderen.
)
Draai de blauwe dop een zesde
omwenteling linksom.
)
Trek de knop omhoog om hem te
ver wijderen.
Bewaar de flacons AdBlue®
niet in uw
auto.
Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
®
waardoor u het niet in het reser voir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul ver volgens het
reser voir bij.
AdBlue
®
bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is het additief ten
minste één jaar houdbaar.
Additief dat bevroren is geweest, kan
weer worden gebruikt nadat het bij
kamertemperatuur volledig is ontdooid.
Page 307 of 330
21
10
Onderhoud
)
Pak een flacon AdBlue®
. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®
-reservoir van uw auto giet.
)
Veeg nadat u de flacon leeg hebt gegoten
met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir.
)
Breng de blauwe dop aan op de vulopening
van het reser voir en draai de dop een
zesde omwenteling rechtsom tot hij stuit.
)
Breng de zwarte dop aan en draai hem
een kwart omwenteling rechtsom zonder
er druk op uit te oefenen. Zorg er voor dat
het merkteken op de dop in lijn staat met
merkteken op de steun.
)
Leg het reser vewiel en/of de opbergbak
(volgens uitvoering) terug op de bodem van
de bagageruimte.
)
Plaats de vloerbekleding van de
bagageruimte terug en sluit de achterklep.
Belangrijk:
als het AdBlue
®
-
reser voir van uw auto helemaal leeg
is - dit wordt aangegeven door de
waarschuwingsmeldingen en u kunt in
dat geval de motor niet meer starten -
moet u het reservoir vullen met
minimaal 3,8 liter additief (twee flacons
van 1,89 liter).
Spoel gemorst additief onmiddellijk weg
met koud water of veeg het weg met
een vochtige doek.
Als het additief is gekristalliseerd,
ver wijder het dan met een spons en
warm water.
Belangrijk: als u additief hebt
bijgevuld nadat het reser voir
leeg is geraakt
, dient u ongeveer
5 minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurderspor tier te openen, de
auto te ontgrendelen en de sleutel in
het contactslot te steken
.
Zet vervolgens het contact aan en start
na 10 seconden wachten de motor.
Voer de lege AdBlue
®
-flacons niet als
huisvuil af, maar deponeer ze in de
daartoe bestemde containers of breng
de flacons naar uw verkooppunt.
Page 308 of 330
22
Technische gegevens
Motoren
PureTech 72
VTi 115
PureTech 82
PureTech 82
S&S
Versnellingsbak
Handgeschakeld
(5 versnellingen)
ETG (Elektronisch
gestuurd
5 versnellingen)
Handgeschakeld
(5 versnellingen)
Automaat
(4 versnellingen)
Handgeschakeld
(5 versnellingen)
ETG (Elektronisch
gestuurd
5 versnellingen)
Type Variant Uitvoering
: DD...
HMY0
HMY0/P
NFP0
NFP6
NFP9
HMZ6
HMZ6/PS
Cilinderinhoud (cm
3
)
11 9 9
1587
11 9 9
120 0
Boring x slag (mm)
75 x 90,5
78,5 x 82
75 x 90,5
75 x 90,6
Max.vermogen: ECE-norm (kW) *
53
85
60
60
Toerental bij max.vermogen (t /min)
5500
6050
5750
5750
Max.koppel: ECE-norm (Nm)
11 0
150
11 8
11 8
Toerental bij max.koppel (t /min)
3000
4000
2750
2750
Brandstof
Loodvrij 91 RON tot 98 RON
Loodvrij 91 RON tot 98 RON
Loodvrij
91 RON tot
98 RON
Loodvrij
91 RON tot
98 RON
Katalysator
Ja
Ja
Ja
Ja
Inhoud motorcarter (in liters) (met ver vangen
filter)
3,25
3,5
3,25
3,25
Benzinemotoren
*
Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de voor waarden die zijn vastgelegd in de Europese
regelgeving (richtlijn 1999/99/CE).
Page 309 of 330
23
11
Technische gegevens
C-Elysee-add_nl_Chap11_caracteristiques-techniques_ed01-2014
MotorenPureTech 72V T i 115PureTech 82PureTech 82 S&S
Versnellingsbak Handgeschakeld (5 versnellingen)
ETG (Elektronisch gestuurd 5 versnellingen)
Handgeschakeld (5 versnellingen) Automaat (4 versnellingen) Handgeschakeld (5 versnellingen)
ETG (Elektronisch gestuurd 5 versnellingen)
Type Variant Uitvoering: DD... HMY0 HMY0/P NFP0 NFP6 NFP9 HMZ6 HMZ6/PS
- Ledig gewicht 980 109 0 980 980
- Gewicht rijklaar * 1055 11 6 5 1055 1055
- Maximum technisch toegestane massa totaal 1459 1467 1524 1559 1470 149 0
- Maximum toegestaan treingewicht helling max. 12% 19 09 1917 2 2 74 2309 1920 19 9 0
- Aanhanger geremd (binnen max. toegestaan treingewicht) helling max. 10% of 12% 450 750 450 450
- Aanhanger geremd ** (met verminderde belading auto, binnen max. toegestaan treingewicht) 720 1010 720 720
- Aanhanger ongeremd 450 580 600 450 450
- Aanbevolen kogeldruk 55 55 55 55
* Het gewicht rijklaar staat gelijk aan het ledig gewicht + bestuurder (75 kg). ** Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de belading van de auto wordt verminderd. Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd. Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h). Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.
Gewichten (benzine) (kg)
Page 310 of 330
24
Technische gegevens
Motor
HDi 92
BlueHDi 100
Versnellingsbak
Handgeschakeld (5 versnellingen)
Handgeschakeld
(5 versnellingen)
Type Variant Uitvoering: DD...
9HJC
9HP0
BHY6
Cilinderinhoud (cm
3
)
15 6 0
15 6 0
Boring x slag (mm)
75 x 88
75 x 88,3
Max.vermogen: ECE-norm (kW) *
68
73
Toerental bij max.vermogen (t /min)
4000
3750
Max.koppel: ECE-norm (Nm)
230
254
Toerental bij max.koppel (t /min)
175 0
175 0
Brandstof
Diesel
Diesel
Katalysator
Ja
Ja
Roetfilter
Nee
Ja
Ja
Inhoud motorcarter (in liters)
(met ver vangen filter)
3,75
3,75
Dieselmotoren
*
Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de voor waarden die zijn vastgelegd in de Europese
regelgeving (richtlijn 1999/99/CE).
