Page 261 of 330
18
Ellenőrzések
Indítás letiltva
Minden gyújtásráadáskor - hangjelzés és a
„NO START IN 0 km” (vagy mér föld) üzenet
kíséretében - kigyullad a SERVICE és a motor-
öndiagnosztikai visszajelző lámpa, és villogni
kezd az UREA visszajelzés („NO START IN
0 km” = a motort nem lehet beindítani).
A motor újraindításához feltétlenül
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását.
Az SCR környezetvédelmi rendszer meghibásodása esetén
Meghibásodás érzékelése esetén
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyulladnak az UREA,
a SERVICE és a motor-öndiagnosztikai
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik.
Az engedélyezett közlekedési szakaszban
( 1100 km és 0 km között)
Amennyiben az SCR rendszer hibája
megerősítésre kerül (50 km-en át folyamatos
hibajelzés), hangjelzés és egy ideiglenesen
megjelenő „NO START IN + távolságadat”
üzenet kíséretében kigyullad a SERVICE és a
motor-öndiagnosztikai visszajelző lámpa, és
villogni kezd az UREA visszajelzés. Az üzenet
a motor indításának letiltásáig még megtehető
távolságot jelzi kilométerben vagy mér földben
(pl.: „NO START IN 600 km”, azaz 600 km
múlva már nem lehet beindítani a motort). Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100 km megtételét követően a motor indításgátló berendezése
automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a CITROËN hálózatban vagy egy szakszer vizben.
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése. Menet közben az üzenet 30 mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor ismét megjelenik.
Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
Page 262 of 330
19
10
Ellenőrzések

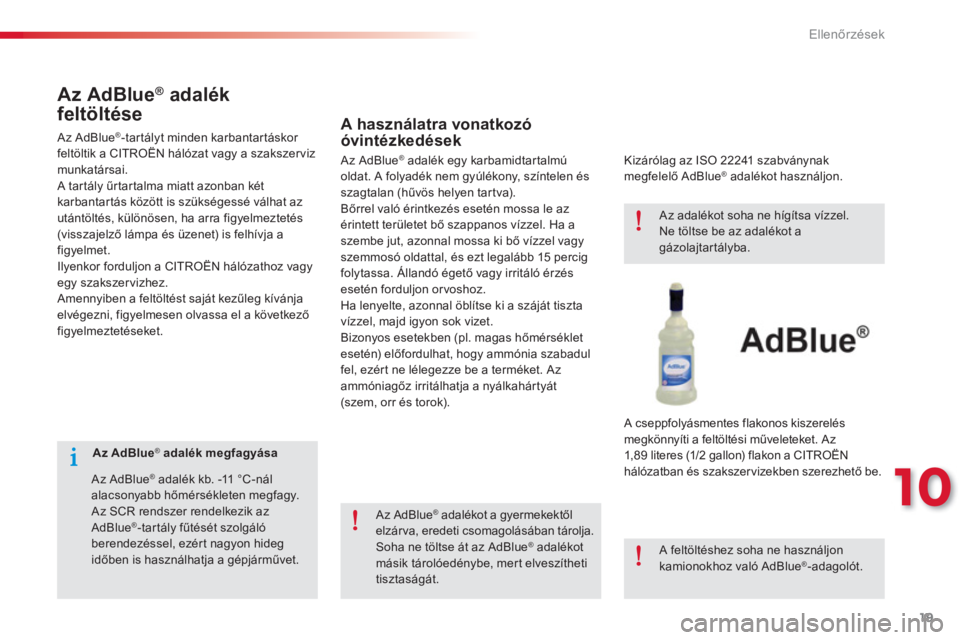

Az AdBlue
®
adalék megfagyása
Az AdBlue
®
adalék kb. -11 °C-nál
alacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
® -tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
Az AdBlue ®
adalék
feltöltése
A használatra vonatkozó
óvintézkedések
Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue ®
adalékot használjon.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89 literes (1/2 gallon) flakon a CITROËN
hálózatban és szakszervizekben szerezhető be.
Az AdBlue
®
adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
®
adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát.
Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue ® -adagolót.
Az AdBlue
®
-tartályt minden karbantartáskor
feltöltik a CITROËN hálózat vagy a szakszer viz
munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket. Az AdBlue
®
adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát
(szem, orr és torok).
Page 263 of 330
20
Ellenőrzések
Tárolási javaslatok
Feltöltési eljárás
)
Vegye le a gyújtást és húzza ki a kulcsot.
)
Az AdBlue ®
-adaléktartályhoz
való hozzáféréshez távolítsa el a
csomagtartószőnyeget, majd vegye ki
a pótkereket és/vagy a tárolódobozt
(felszereltségtől függően).
)
Anélkül, hogy megnyomná, fordítsa el
negyed fordulattal a fekete kupakot az
óramutató járásával ellentétes irányba,
majd felfelé húzva vegye le.
)
Fordítsa el a kék kupakot egyhatod
fordulattal az óramutató járásával
ellentétes irányba.
)
Felfelé húzva vegye le.
Ne tárolja az AdBlue ®
-flakonokat a
gépjárműben.
Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Té l i i dőjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11 °C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.
Az AdBlue
®
adalék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Page 264 of 330
21
10
Ellenőrzések
)
Készítse elő az AdBlue ®
adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű
AdBlue
® -tartályába.
)
Ha a flakon eltávolítása után túlfolyást
tapasztal, törölje le a töltőnyílás környékét
egy nedves ronggyal.
)
Helyezze vissza a kék kupakot a tartály
nyílására, és fordítsa el egyhatod
fordulattal (ütközésig) az óramutató
járásával megegyező irányba.
)
Helyezze vissza a fekete kupakot, és
anélkül, hogy megnyomná, fordítsa el
negyed fordulattal az óramutató járásával
megegyező irányba. Ügyeljen rá, hogy a
kupakon található jelzés pontosan a nyíláson
található jelzéssel szembe kerüljön.
)
Helyezze vissza a csomagtartóba a
pótkereket és/vagy a tárolódobozt
(felszereltségtől függően).
)
Tegye a helyére a csomagtérszőnyeget, és
csukja le a csomagtér fedelet.
Fontos:
ha a gépjármű AdBlue
®
-
tartálya teljesen kiürült (amit
figyelmeztető üzenetek és a motor
letiltása jelez), legalább 3,8 liter
adalékot kell a tartályba tölteni
(azaz két 1,89 literes flakon tartalmát).
Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
nedves ronggyal.
Ha az adalék kikristályosodott, távolítsa
el melegvizes szivaccsal.
Fontos: az adalékanyag teljes
kifogyását követő feltöltéskor
a
gyújtás ráadása előtt feltétlenül várjon
kb. 5 percet. Közben ne nyissa ki a
vezetőoldali ajtót, ne reteszelje a
gépjárművet, és ne tegye a kulcsot a
gyújtáskapcsolóba.
A megadott idő elteltével adja rá a
gyújtást, majd 10 másodperc múlva
indítsa be a motort.
Ne dobja az AdBlue
®
adalékos flakont
a háztartási hulladékkal együtt a
szemétbe. Helyezze az erre szánt
gyűjtőtartályokba, vagy vigye vissza a
kereskedésbe.
Page 265 of 330
23
11
Műszaki adatok
C-Elysee-add_hu_Chap11_caracteristiques-techniques_ed01-2014
MotorokPureTech 72V T i 115PureTech 82PureTech 82 S&S
Sebességváltók B V M (Mechanikus, 5 fokozatú)
E T G ( Vezérelt, 5 fokozatú)
B V M(Mechanikus, 5 fokozatú)
B V A (Automata, 4 fokozatú)
B V M (Mechanikus, 5 fokozatú)
E T G ( Vezérelt, 5 fokozatú)
Típus, modell, változat: DD... H M Y 0 H M Y 0 / P N F P 0 N F P 6 N F P 9 H M Z 6 H M Z 6 / P S
- S a j á t t ö m e g 9 8 0 1 0 9 0 9 8 0 9 8 0
- M e n e t k é s z t ö m e g * 1 0 5 5 1 1 6 5 1 0 5 5 1 0 5 5
- M e g e n g e d e t t ö s s z t ö m e g 1 4 5 9 1 4 6 7 1 5 2 4 1 5 5 9 1 4 7 0 149 0
- Megengedett guruló össztömeg 12%-os lejtőn 1 9 0 9 1 9 1 7 2 2 7 4 2 3 0 9 1 9 2 0 1 9 9 0
- Fékezett utánfutó (a megengedett guruló össztömegen belül) 10 vagy 12%-os lejtőn 4 5 0 7 5 0 4 5 0 4 5 0
- Fékezett utánfutó ** (tehermegosztással a megengedett guruló össztömegen belül) 7 2 0 1 0 1 0 7 2 0 7 2 0
- Fék nélküli utánfutó 4 5 0 5 8 0 6 0 0 4 5 0 4 5 0
- A j á n l o t t t á m a s z s ú l y 5 5 5 5 5 5 5 5
* A menetkész össztömeg = saját tömeg + vezető (75 kg). ** A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell. A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat). Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet esetén csökkentse a
vontatandó terhet.
B e n z i n e s t ö m e g a d a t o k ( k g )
Page 266 of 330
Audio- és telematikai berendezések
4
Bluetooth ®
autórádió beépített képernyővel
Ta r t a l o m
Első lépések 5
Kormánynál elhelyezett kapcsolók 6
Rádió 7
Média 9
Te l e f o n 13
Audiobeállítások 16
Konfi gurálás 17
Képernyő menüszerkezete 18
Gyakori kérdések 19
Biztonsági okokból a fokozott figyelmet igénylő műveleteket
a vezetőnek feltétlenül a gépjármű álló helyzetében kell
végrehajtania.
Álló motornál az akkumulátor kímélése érdekében a rendszer az
energiatakarékos üzemmód aktiválását követően kikapcsol.
Page 267 of 330
.
Audio- és telematikai berendezések
5
Első lépések
Bekapcsolás / kikapcsolás, hangerő-
szabályozás.
Hangforrás kiválasztása:
Rádió: FM1, FM2, AM, CD, USB,
AUX, Streaming.
Te l e f o n : b e j ö vő hívás fogadása.
Telefon, hosszú nyomás: hívás
befejezése, belépés a csatlakoztatott
telefon hívásnaplójába.
Befogott rádióadók, CD/USB
műsorszámok / mappák listája.
Hosszú nyomás: befogott rádióadók
listájának frissítése.
Automatikus állomáskeresés
az alacsonyabb
frekvenciatartományban.
CD, USB előző műsorszámának
kiválasztása.
Navigálás egy listában.
Hosszú nyomás: gyorsan hátra.
Automatikus állomáskeresés a
magasabb frekvenciatartományban.
CD, USB következő műsorszámának
kiválasztása.
Navigálás egy listában.
Hosszú nyomás: gyorsan előre.
Audió opciók beállítása:
hangzásvilág, magas, mély,
loudness, hangelosztás, bal / jobb
és első / hátsó balansz, automatikus
hangerő.
Kilépés a folyamatban lévő műveletből.
Egy szinttel feljebb lépés
(menüben vagy mappában).
Tárolt rádióadó kiválasztása.
Rádió, hosszú nyomás: rádióadó
tárolása.
Egyéb: ld. a megfelelő fejezeteket.
CD kiadása.
Belépés a főmenübe.
Page 268 of 330
Audio- és telematikai berendezések
6
Kormánynál elhelyezett kapcsolók
Rádió: tárolt rádióadók közötti
keresés a frekvenciatartományban
lefelé / felfelé.
CD / USB: az elrendezési lista szerinti
műfaj / előadó / mappa kiválasztása.
Menü előző / következő elemének
kiválasztása.
Hangerő csökkentése.
Rádió: automatikus keresés a
frekvenciatartományban felfelé.
CD/MP3/USB: következő műsorszám
kiválasztása.
CD/USB: folyamatosan lenyomva
tartva: gyors lejátszás előre.
Némítás: a két hangerő-szabályozó
gomb egyidejű megnyomásával.
Hang visszaállítása: a két hangerő-
szabályozó gomb egyikének
megnyomásával.
Rádió: automatikus keresés a
frekvenciatartományban lefelé.
CD/MP3/USB: előző műsorszám
kiválasztása.
CD/USB: folyamatosan lenyomva
tartva: gyors lejátszás visszafelé.
Hangforrásváltás.
Kiválasztás jóváhagyása.
Telefon felvétele / letétele.
Hosszú nyomás: belépés a
hívásnaplóba.
Hangerő növelése.
Page 269 of 330
.
Audio- és telematikai berendezések
7
Rádió
Rádióadó tárolása
Rádióadó kiválasztása
Lista kezelése
Frek vencia beállítása
A SRC/TEL
gomb többszöri
megnyomásával válassza ki az FM1,
FM2 vagy AM hullámsávot.
Nyomja meg hosszan valamelyik
gombot a hallgatott rádióadó
tárolásához. Megjelenik a rádióadó
neve, és a tárolást hangjelzés jelzi.
Nyomja meg valamelyik gombot a
megfelelő rádióadó tárolásához.
Válassza ki: "Radio" (Rádió)
.
Válassza ki: "Write freq."
(Frekvencia beállítása)
.
Nyomja meg a +
jelet,
vagy
nyomja meg a -
jelet a kívánt
frekvencia kiválasztásához.
Nyomja meg röviden az egyik
gombot, ha át kíván ugrani a
következő vagy az előző betűre.
A fogható rádióadók listázásához,
illetve a lista frissítéséhez nyomja
meg hosszan a LIST
gombot;
eközben a rádióvétel átmenetileg
szünetel.
Az adott körzetben fogható
rádióadók betűrendes listájának
megjelenítéséhez nyomja meg a
LIST
gombot.
Válassza ki a kívánt rádióadót az
egyik gombbal.
Hagyja jóvá az "OK"
-val.
Hagyja jóvá az "OK"
-val.
A külső környezet (domb, épület,
alagút, mélygarázs, stb.) gátolhatja a
vételt, még RDS üzemmódban is. A
jelenség a rádióhullámok terjedésének
sajátosságaiból adódik, és nem jelenti
az autórádió meghibásodását.
Nyomja meg a MENU
gombot.
Page 270 of 330
Audio- és telematikai berendezések
8
Válassza ki: "Radio"
.
Válassza ki: "Radio"
(Rádió).
Válassza ki: "Radio"
(Rádió).
Az RDS aktiválásához vagy
kikapcsolásához jelölje be vagy
hagyja üresen az RDS
mezőt.
Jelölje be vagy hagyja üresen a
TXT
mezőt a Text Info be- vagy
kikapcsolásához.
Jelölje be vagy hagyja üresen a "TA"
mezőt a közlekedési információk be-
vagy kikapcsolásához.
Választását hagyja jóvá az "OK"
-val.
Választása mentéséhez hagyja jóvá
az "OK"
-val.
A választás mentését hagyja jóvá az
"OK"
-val.
TA üzenetek meghallgatása
RDS
Szöveges információk (TEXT)
kijelzése
Bekapcsolt TA (Trafic Announcement -
Közlekedési információk) funkció esetén a TA
típusú figyelmeztető üzenetek elsőbbséget
élveznek. A funkció működéséhez ilyen típusú
üzeneteket sugárzó rádióadó megfelelő
vételére van szükség. A TA közlekedési
információk sugárzásának idejére az éppen
hallgatott hangforrás (rádió, CD, USB, stb.)
automatikusan elnémul. A hírek befejeztével
a rendszer visszaáll az előzőleg használt
üzemmódba.
Az RDS üzemmód (ha be van kapcsolva)
a frekvenciakövetésnek köszönhetően egy
adott rádióadó folyamatos hallgatását teszi
lehetővé. Egy adott RDS rádióadó követése
azonban nem feltétlenül biztosított az
ország egész területén, mivel a rádióadók
nem rendelkeznek 100%-os sugárzási
lefedettséggel. Ez lehet az oka annak, ha a
hallgatott rádióadó útközben esetleg elnémul.
A rádióadók által az éppen hallgatott
adással vagy zeneszámmal
kapcsolatban sugárzott információkról
van szó.
Az FM1 vagy FM2 hangforrás esetén
nyomja meg a MENU
gombot.
Ha a képernyőn a rádiókijelzés
látható, nyomja meg a MENU
gombot.
Nyomja meg a MENU
gombot.
