Aditivum AdBlue ®
a systém SCR
pro naftové motory BlueHDi
Pro zajištění ochrany životního prostředí
a splnění požadavků nové normy Euro 6,
nikoliv na úkor výkonu či zvýšení spotřeby
paliva naftových motorů, se výrobce CITROËN
rozhodl vybavit svá vozidla zařízením, které
kombinuje systém SCR (selektivní katalytická
redukce) s filtrem pevných částic (FAP) pro
zpracování výfukových plynů.
Systém SCR
Za pomoci aditiva nazývaného AdBlue ®
, které
obsahuje močovinu, přeměňuje katalyzátor až
85 % oxydů dusíku (NOx) na dusík a vodu, což
jsou látky neškodné pro lidské zdraví a životní
prostředí.
Aditivum AdBlue
®
je ve specifické nádrži
umístěné pod podlahou zavazadlového
prostoru v zadní části vozidla. Její objem je
17 l i t rů: dojezdová vzdálenost je přibližně
20 000 km před spuštěním výstražného
systému, které Vás upozorní, jakmile zásoba
aditiva stačí na ujetí méně než 2 400 km.
Při každé pravidelné ser visní prohlídce
vozidla v ser visu sítě CITROËN nebo
v jiném odborném ser visu bude provedeno
naplnění nádrže aditivem AdBlue
®
, aby bylo
zabezpečeno řádné fungování systému SCR.
Pokud je odhadovaný proběh mezi dvěma
pravidelnými prohlídkami vyšší než 20 000 km,
doporučujeme Vám, abyste si v ser visu sítě
CITROËN nebo v jiném v odborném ser visu
nechali doplnit potřebné množství aditiva.
Pokud je nádrž s aditivem AdBlue
®
prázdná, zabrání legislativou
předepsané zařízení opětovnému
nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro 6: Vaše vozidlo začne znečišťovat
životní prostředí.
V případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit
servis sítě CITROËN nebo jiný odborný
servis: po ujetí 1 100 km se automaticky
aktivuje zařízení, které zabrání novému
nastartování motoru.
Page 302 of 330
16
Kontroly

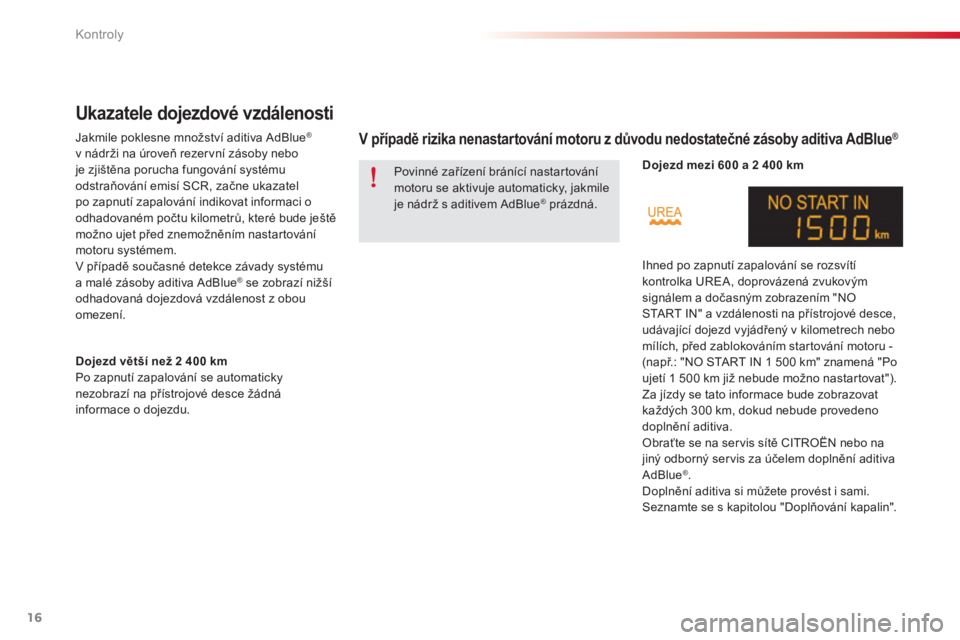

Ukazatele dojezdové vzdálenosti
Jakmile poklesne množství aditiva AdBlue ®
v nádrži na úroveň rezer vní zásoby nebo
je zjištěna porucha fungování systému
odstraňování emisí SCR, začne ukazatel
po zapnutí zapalování indikovat informaci o
odhadovaném počtu kilometrů, které bude ještě
možno ujet před znemožněním nastar tování
motoru systémem.
V případě současné detekce závady systému
a malé zásoby aditiva AdBlue
® se zobrazí nižší
odhadovaná dojezdová vzdálenost z obou
omezení.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby aditiva AdBlue ®
Dojezd větší než 2 400 km
Po zapnutí zapalování se automaticky
nezobrazí na přístrojové desce žádná
informace o dojezdu.
Dojezd mezi 600 a 2 400 km
Ihned po zapnutí zapalování se rozsvítí
kontrolka UREA, doprovázená zvukovým
signálem a dočasným zobrazením "NO
START IN" a vzdálenosti na přístrojové desce,
udávající dojezd vyjádřený v kilometrech nebo
mílích, před zablokováním startování motoru -
(např.: "NO START IN 1 500 km" znamená "Po
ujetí 1 500 km již nebude možno nastartovat").
Za jízdy se tato informace bude zobrazovat
každých 300 km, dokud nebude provedeno
doplnění aditiva.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis za účelem doplnění aditiva
AdBlue
® .
Doplnění aditiva si můžete provést i sami.
Seznamte se s kapitolou "Doplňování kapalin". Povinné zařízení bránící nastartování
motoru se aktivuje automaticky, jakmile
je nádrž s aditivem AdBlue
® prázdná.
Page 303 of 330
17
10
Kontroly

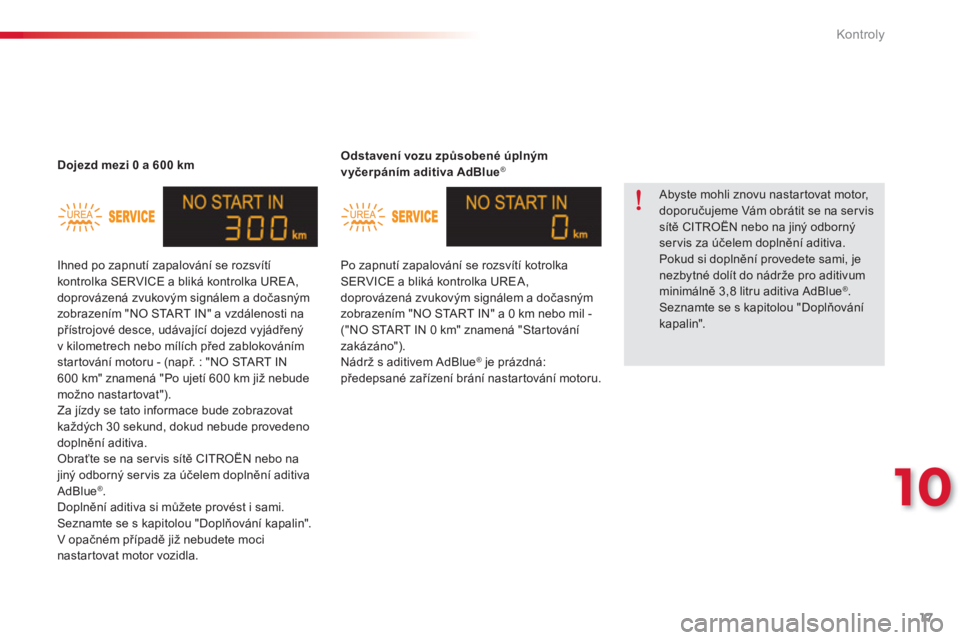

Odstavení vozu způsobené úplným
vyčerpáním aditiva AdBlue ®
Po zapnutí zapalování se rozsvítí kotrolka
SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a dočasným
zobrazením "NO START IN" a 0 km nebo mil -
("NO START IN 0 km" znamená "Startování
zakázáno").
Nádrž s aditivem AdBlue
®
je prázdná:
předepsané zařízení brání nastartování motoru.
Dojezd mezi 0 a 600 km
Ihned po zapnutí zapalování se rozsvítí
kontrolka SERVICE a bliká kontrolka UREA,
doprovázená zvukovým signálem a dočasným
zobrazením "NO START IN" a vzdálenosti na
přístrojové desce, udávající dojezd vyjádřený
v kilometrech nebo mílích před zablokováním
startování motoru - (např. : "NO START IN
600 km" znamená "Po ujetí 600 km již nebude
možno nastartovat").
Za jízdy se tato informace bude zobrazovat
každých 30 sekund, dokud nebude provedeno
doplnění aditiva.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis za účelem doplnění aditiva
AdBlue
® .
Doplnění aditiva si můžete provést i sami.
Seznamte se s kapitolou "Doplňování kapalin".
V opačném případě již nebudete moci
nastartovat motor vozidla.
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na ser vis
sítě CITROËN nebo na jiný odborný
ser vis za účelem doplnění aditiva.
Pokud si doplnění provedete sami, je
nezbytné dolít do nádrže pro aditivum
minimálně 3,8 litru aditiva AdBlue
®
.
Seznamte se s kapitolou "Doplňování
kapalin".
Page 304 of 330
18
Kontroly
Zakázané startování
Při každém zapnutí zapalování se rozsvítí
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky jsou
doprovázené zvukovým signálem a dočasným
zobrazením "NO START IN" a 0 km nebo mil
- ("NO START IN 0 km" znamená "Startování
zakázáno").
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
Překročili jste limit povolený pro jízdu:
předepsané zařízení brání nastartování
motoru.

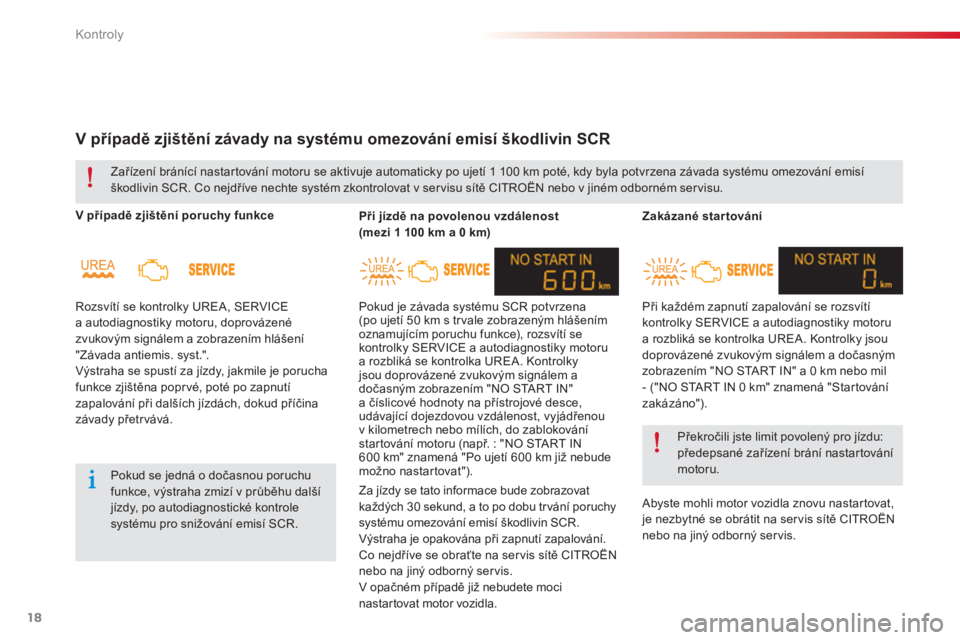

V případě zjištění závady na systému omezování emisí škodlivin SCR
V případě zjištění poruchy funkce
Rozsvítí se kontrolky UREA, SERVICE
a autodiagnostiky motoru, doprovázené
zvukovým signálem a zobrazením hlášení
"Závada antiemis. syst.".
Výstraha se spustí za jízdy, jakmile je porucha
funkce zjištěna popr vé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává.
Při jízdě na povolenou vzdálenost
(mezi 1 100 km a 0 km)
Pokud je závada systému SCR potvrzena
(po ujetí 50 km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se
kontrolky SERVICE a autodiagnostiky motoru
a rozbliká se kontrolka UREA. Kontrolky
jsou doprovázené zvukovým signálem a
dočasným zobrazením "NO START IN"
a číslicové hodnoty na přístrojové desce,
udávající dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích, do zablokování
startování motoru (např. : "NO START IN
600 km" znamená "Po ujetí 600 km již nebude
možno nastartovat"). Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému omezování emisí
škodlivin SCR. Co nejdříve nechte systém zkontrolovat v ser visu sítě CITROËN nebo v jiném odborném servisu.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR. Za jízdy se tato informace bude zobrazovat
každých 30 sekund, a to po dobu tr vání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
V opačném případě již nebudete moci
nastartovat motor vozidla.
Page 305 of 330
19
10
Kontroly
Zamrznutí aditiva AdBlue
®
Aditivum AdBlue
®
zamrzá při teplotách
nižších než přibližně -11 °C.
Systém SCR obsahuje zařízení, které
ohřívá nádrž s aditivem AdBlue
®
,
díky němuž je možno jezdit i ve velmi
studených klimatických podmínkách.
Doplňování aditiva AdBlue ®
Doporučení pro používání
Používejte pouze aditivum AdBlue ®
splňující
normu ISO 22241.
Balení v láhvi se zařízením, které brání
odkapávání, usnadňuje doplňování aditiva do
nádrže. Láhve o objemu 1,89 litru (1/2 galonu)
si můžete zakoupit v ser visu sítě CITROËN
nebo v jiném odborném servisu.
Aditivum AdBlue
®
uchovávejte
v originálním obalu a mimo dosah dětí.
Aditivum AdBlue
®
nikdy nepřelévejte do
jiné nádoby: ztratilo by svou kvalitu
z hlediska čistoty.
Aditivum nikdy neřeďte vodou.
Aditivum nikdy nelijte do palivové
nádrže.
Nikdy nedoplňujte aditivum AdBlue ®
z výdejního místa vyhrazeného pro
nákladní vozidla.
Doplnění nádrže aditivem AdBlue
®
je
plánováno při každé pravidelné ser visní
prohlídce vozidla v ser visu sítě CITROËN nebo
v jiném odborném servisu.
Vzhledem k objemu nádrže může být nicméně
nutné doplnit aditivum i mezi dvěma servisními
prohlídkami, zejména pokud na potřebu
doplnění upozorní výstraha (kontrolky
a hlášení).
Můžete se obrátit na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
Pokud si budete aditivum doplňovat sami,
přečtěte si pozorně následující upozornění. Aditivum AdBlue
®
je roztok na bázi močoviny.
Jde o kapalinu nehořlavou, bez bar vy a bez
zápachu (skladovaná na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15 minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).
Page 306 of 330
20
Kontroly
Doporučení pro skladování
Postup
)
Vypněte zapalování a vytáhněte klíč.
)
Pro přístup k nádrži s aditivem AdBlue ®
vyjměte koberec zavazadlového prostoru,
poté vyjměte rezer vní kolo a/nebo nebo
úložnou schránku (podle typu výbavy).
)
Otočte černým uzávěrem o čtvrt otáčky
proti směru chodu hodinových ručiček
(aniž byste na něj tlačili) a vytáhněte ho
směrem nahoru.
)
Otočte modrým uzávěrem o šestinu otáčky
proti směru chodu hodinových ručiček.
)
Vytáhněte uzávěr směrem nahoru.
Láhve s aditivem AdBlue ®
neskladujte
ve vozidle.
Před doplňováním aditiva se ujistěte, že vozidlo
stojí na plochém vodorovném podkladu.
V zimě ověřte, že je teplota vyšší než -11 °C,
jinak nebude možno aditivum AdBlue
® , které při
této teplotě zamrzá, přelít do nádrže. Aby bylo
možno provést doplnění, zaparkujte vozidlo
v temperovaném prostoru na dobu několika
hodin.
Aditivum AdBlue
®
zamrzá při teplotě nižší
než -11 °C a jeho kvalita se zhoršuje při
teplotě vyšší než 25 °C. Láhve je doporučeno
skladovat na chladném místě a ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze aditivum skladovat
nejméně 1 rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí.
Page 307 of 330
21
10
Kontroly
)
Připravte si láhev s aditivem AdBlue ®
.
Nejpr ve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádrže
aditiva AdBlue
® Vašeho vozidla pozorně
přečtěte pokyny k použití uvedené na
etiketě.
)
V případě, že po odložení láhve stékají
kapky, osušte okraj ústí nádrže vlhkým
hadříkem.
)
Umístěte modr ý uzávěr zpět na hrdlo
nádrže a otočte jím o šestinu otáčky ve
směru chodu hodinových ručiček, a to až
na doraz.
)
Umístěte zpět černý uzávěr a otočte jím
o čtvrt otáčky ve směru chodu hodinových
ručiček (aniž byste na něj tlačili). Ověřte,
že se kontrolní značka na uzávěru nachází
přímo proti kontrolní značce na držáku.
)
Podle vybavení, dejte na své místo
rezer vní kolo a/nebo úložnou schránku na
dno zavazadlového prostoru.
)
Dejte zpět koberec zavazadlového prostoru
a zavřete jeho dve
ře.
Důležité:
pokud se nádrž s aditivem
AdBlue
® zcela vyprázdnila – což je
potvrzeno výstražným hlášením a
nemožností nastartovat motor – je třeba
doplnit minimálně 3,8 litru aditiva,
(tj. dvě láhve o objemu 1,89 litru).
V případě vystříknutí aditiva místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud aditivum vytvořilo krystaly,
odstraňte je houbou a teplou vodou.
Důležité: V případě doplnění po
úplném vyčerpání aditiva
je nezbytné
vyčkat alespoň 5 minut před opětovným
zapnutím zapalování, aniž by byly
otevřeny dveře řidiče, uzamčeno
vozidlo nebo vložen klíč do
zapalování
.
Zapněte zapalování, vyčkejte přibližně
10 sekund a poté nastartujte motor.
Láhve od aditiva AdBlue
®
nevyhazujte
do běžného domácího odpadu. Použijte
kontejner vyhrazený k tomuto účelu
nebo láhve zanechte ve Vašem ser visu.
Page 308 of 330
22
Technické charakteristiky
Motory
PureTech 72 k
VTi 115 k
PureTech 82 k
PureTech 82 k
S&S
Převodovky
BVM
(Mechanická
5 stupňů)
ETG
(Robotizovaná
5 stupňů)
BVM
(Mechanická
5 stupňů)
BVA
(Automatická
4 stupně)
BVM
(Mechanická
5 stupňů)
ETG
(Robotizovaná
5 stupňů)
Typ, varianta, verze
: DD...
HMY0
HMY0/P
NFP0
NFP6
NFP9
HMZ6
HMZ6/PS
Zdvihový objem (cm
3
)
1 199
1 587
1 199
1 200
Vr tání x zdvih (mm)
75 x 90,5
78,5 x 82
75 x 90,5
75 x 90,6
Max. výkon: norma EHS (kW) *
53
85
60
60
Otáčky max. výkonu (ot /min)
5 500
6 050
5 750
5 750
Max. točivý moment: norma EHS (Nm)
11 0
150
11 8
11 8
Otáčky max. momentu (ot /min)
3 000
4 000
2 750
2 750
Palivo
Bezolovnaté OČ 91 až OČ 98
Bezolovnaté OČ 91 až OČ 98
Bezolovnaté
OČ 91 až
OČ 98
Bezolovnaté
OČ 91 až
OČ 98
Katalyzátor
ano
ano
ano
ano
Objem olejové náplně (v litrech) motoru
(s v ýměnou filtru)
3,25
3,5
3,25
3,25
Benzinové motory
*
Maximální výkon odpovídá hodnotě homologované na základě odzkoušení na zkušební stolici pro motory, podle podmínek stanovených evropským
nařízením (směrnice Komise 1999/99/ES).
Page 309 of 330
23
11
Technické charakteristiky
C-Elysee-add_cs_Chap11_caracteristiques-techniques_ed01-2014
MotoryPureTech 72 kVTi 115 kPureTech 82 kPureTech 82 k S&S
Převodovky BVM (Mechanická 5 stupňů)
ETG (Robotizovaná 5 stupňů)
BVM (Mechanická 5 stupňů)
BVA (Automatická 4 stupně)
BVM (Mechanická 5 stupňů)
ETG (Robotizovaná 5 stupňů)
Typ, varianta, verze : DD... HMY0 HMY0/P NFP0 NFP6 NFP9 HMZ6 HMZ6/PS
- Pohotovostní hmotnost 980 1 090 980 980
- Provozní hmotnost * 1 055 1 165 1 055 1 055
- Největší povolená hmotnost vozidla 1 459 1 467 1 524 1 559 1 470 1 490
- Největší povolená hmotnost jízdní soupravy svah 12 % 1 909 1 917 2 274 2 309 1 920 1 990
- Brzděný přívěs (v limitu nej. hmotnosti jízdní soupravy) svah 10 % nebo 12 % 450 750 450 450
- Brzděný přívěs ** (s přenosem zatížení v limitu nej. hmot. jízdní soupravy) 720 1 010 720 720
- N e b r z d ě n ý p ř í v ě s 450 580 600 450 450
- Doporučené max. svislé zatížení koule tažného zařízení 55 55 55 55
* Provozní hmotnost = pohotovostní hmotnost vozidla + řidič (75 kg). ** Hmotnost brzděného přívěsu může být zvýšena (v limitu největší povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena největší povolená hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability.
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů; uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů nadmořské výšky. Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi). Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; pokud vnější teplota vystoupí nad 37 °C, omezte hmotnost
taženého přívěsu.
Hmotnost vozidel s benzinovým motorem (v kg)
Page 310 of 330
24
Technické charakteristiky
Motor
HDi 92 k
BlueHDi 100
k
Převodovky
BVM (Mechanická 5 stupňů)
BVM (Mechanická 5 stupňů)
Typ, varianta, verze: DD...
9HJC
9HP0
BHY6
Zdvihový objem (cm
3
)
1 560
1 560
Vr tání x zdvih (mm)
75 x 88
75 x 88,3
Max. výkon: norma EHS (kW) *
68
73
Otáčky max. výkonu (ot /min)
4 000
3 750
Max. točivý moment: norma EHS (Nm)
230
254
Otáčky max. momentu (ot /min)
1 750
1 750
Palivo
Motor. nafta
Motor. nafta
Katalyzátor
ano
ano
Filtr pevných částic
ne
ano
ano
Objem olejové náplně (v litrech) motoru
(s v ýměnou filtru)
3,75
3,75
Naftové motory
*
Maximální výkon odpovídá hodnotě homologované na základě odzkoušení na zkušební stolici pro motory, podle podmínek stanovených evropským
nařízením (směrnice Komise 1999/99/ES).
