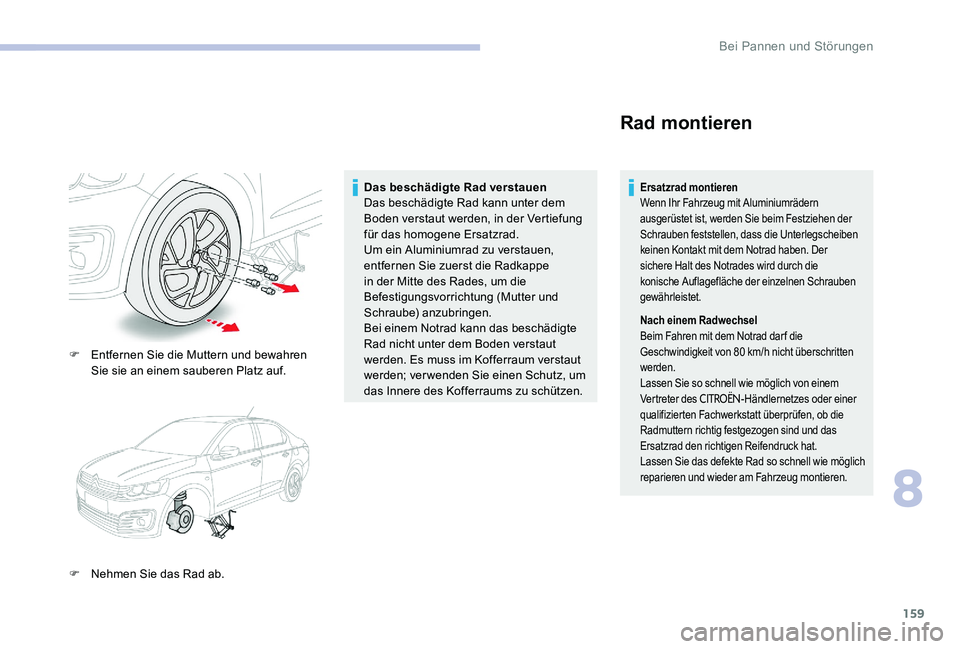

F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab. Das beschädigte Rad verstauen
Das beschädigte Rad kann unter dem
Boden verstaut werden, in der Vertiefung
für das homogene Ersatzrad.
Um ein Aluminiumrad zu verstauen,
entfernen Sie zuerst die Radkappe
in der Mitte des Rades, um die
Befestigungsvorrichtung (Mutter und
Schraube) anzubringen.
Bei einem Notrad kann das beschädigte
Rad nicht unter dem Boden verstaut
werden. Es muss im Kofferraum verstaut
werden; verwenden Sie einen Schutz, um
das Innere des Kofferraums zu schützen.
Rad montieren
Ersatzrad montieren
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen der
Schrauben feststellen, dass die Unterlegscheiben
keinen Kontakt mit dem Notrad haben. Der
sichere Halt des Notrades wird durch die
konische Auflagefläche der einzelnen Schrauben
gewährleistet.
Nach einem Radwechsel
Beim Fahren mit dem Notrad dar f die
Geschwindigkeit von 80
km/h nicht überschritten
werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des
CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad so schnell wie möglich
reparieren und wieder am Fahrzeug montieren.
8
Bei Pannen und Störungen

160

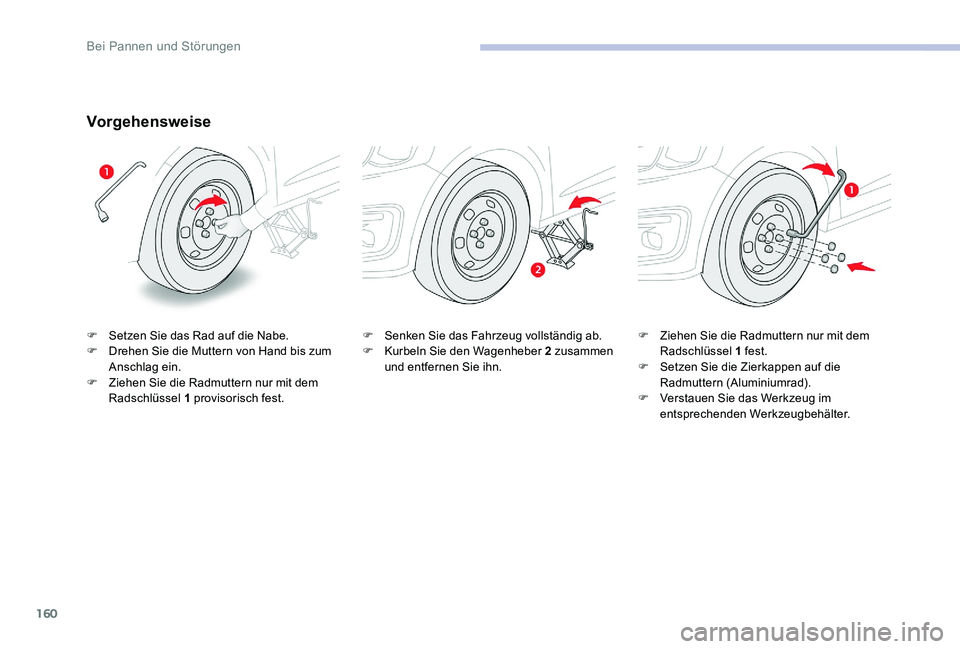

Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Radmuttern nur mit dem
Radschlüssel 1 provisorisch fest. F
S enken Sie das Fahrzeug vollständig ab.
F K urbeln Sie den Wagenheber 2 zusammen
und entfernen Sie ihn. F
Z iehen Sie die Radmuttern nur mit dem
Radschlüssel 1 fest.
F

S
etzen Sie die Zierkappen auf die
Radmuttern (Aluminiumrad).
F

V
erstauen Sie das Werkzeug im
entsprechenden Werkzeugbehälter.
Bei Pannen und Störungen

161

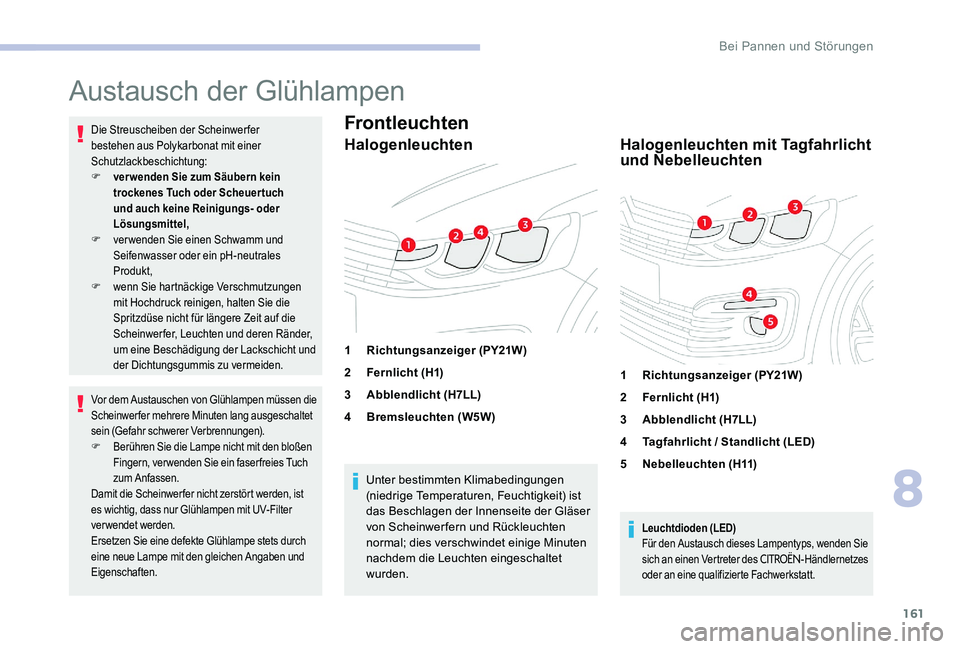

Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
v
erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs
­
o
der
Lösungsmittel,
F
v

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F
w

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen müssen die
Scheinwerfer mehrere Minuten lang ausgeschaltet
sein (Gefahr schwerer Verbrennungen).
F
B

erühren Sie die Lampe nicht mit den bloßen
Fingern, verwenden Sie ein faserfreies Tuch
zum Anfassen.
Damit die Scheinwerfer nicht zerstört werden, ist
es wichtig, dass nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets durch
eine neue Lampe mit den gleichen Angaben und
Eigenschaften.
Unter bestimmten Klimabedingungen
(niedrige Temperaturen, Feuchtigkeit) ist
das Beschlagen der Innenseite der Gläser
von Scheinwerfern und Rückleuchten
normal; dies verschwindet einige Minuten
nachdem die Leuchten eingeschaltet
wurden.
Frontleuchten
Halogenleuchten
1 Richtungsanzeiger (PY21W)
2 Fernlicht (H1)
3 Abblendlicht (H7LL)
4 Bremsleuchten (W5W)
Halogenleuchten mit Tagfahrlicht
und Nebelleuchten
1Richtungsanzeiger (PY21W)
2 Fernlicht (H1)
3 Abblendlicht (H7LL)
4 Tagfahrlicht / Standlicht (LED)
5 Nebelleuchten (H11)
Leuchtdioden (LED)
Für den Austausch dieses Lampentyps, wenden Sie
sich an einen Vertreter des
CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

162

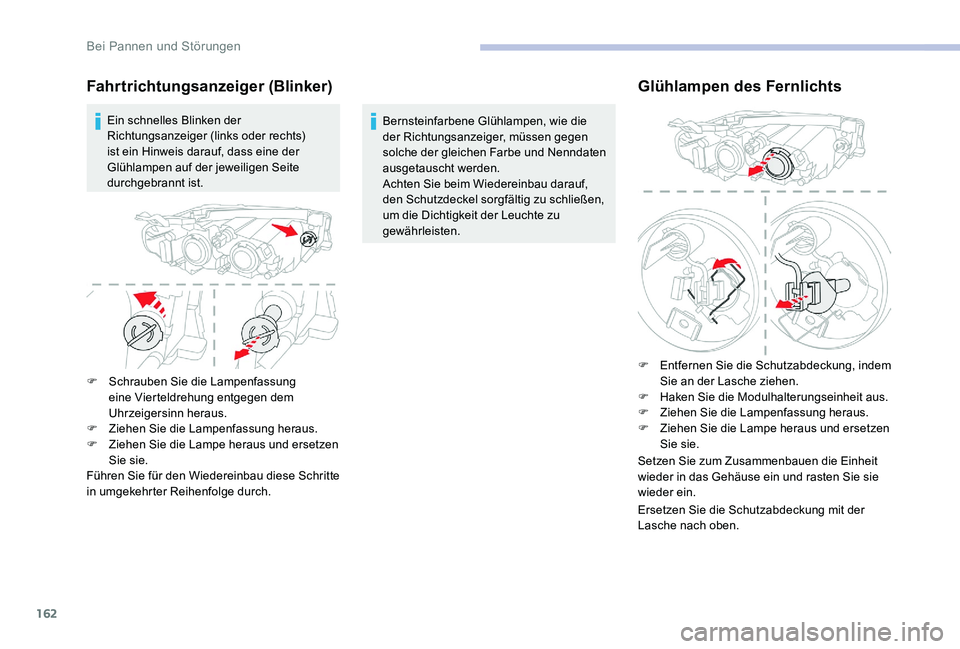

Fahrtrichtungsanzeiger (Blinker)
Ein schnelles Blinken der
Richtungsanzeiger (links oder rechts)
ist ein Hinweis darauf, dass eine der
Glühlampen auf der jeweiligen Seite
durchgebrannt ist.Bernsteinfarbene Glühlampen, wie die
der Richtungsanzeiger, müssen gegen
solche der gleichen Farbe und Nenndaten
ausgetauscht werden.
Achten Sie beim Wiedereinbau darauf,
den Schutzdeckel sorgfältig zu schließen,
um die Dichtigkeit der Leuchte zu
gewährleisten.
F

Sc
hrauben Sie die Lampenfassung
eine Vierteldrehung entgegen dem
Uhrzeigersinn heraus.
F

Z
iehen Sie die Lampenfassung heraus.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Glühlampen des Fernlichts
F Entfernen Sie die Schutzabdeckung, indem Sie an der Lasche ziehen.
F

H
aken Sie die Modulhalterungseinheit aus.
F

Z
iehen Sie die Lampenfassung heraus.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
Setzen Sie zum Zusammenbauen die Einheit
wieder in das Gehäuse ein und rasten Sie sie
wieder ein.
Ersetzen Sie die Schutzabdeckung mit der
Lasche nach oben.
Bei Pannen und Störungen

163

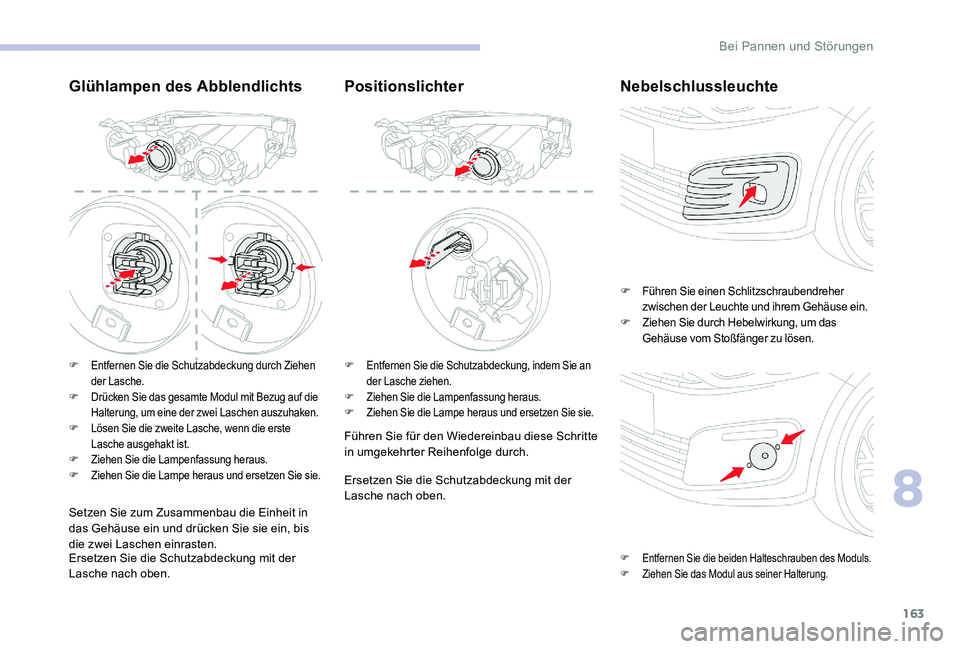

Glühlampen des Abblendlichts
F Entfernen Sie die Schutzabdeckung durch Ziehen der Lasche.
F
D

rücken Sie das gesamte Modul mit Bezug auf die
Halterung, um eine der zwei Laschen auszuhaken.
F
L

ösen Sie die zweite Lasche, wenn die erste
Lasche ausgehakt ist.
F
Z

iehen Sie die Lampenfassung heraus.
F
Z

iehen Sie die Lampe heraus und ersetzen Sie sie.
Setzen Sie zum Zusammenbau die Einheit in
das Gehäuse ein und drücken Sie sie ein, bis
die zwei Laschen einrasten.
Ersetzen Sie die Schutzabdeckung mit der
Lasche nach oben.
Positionslichter
F Entfernen Sie die Schutzabdeckung, indem Sie an
der Lasche ziehen.
F
Z

iehen Sie die Lampenfassung heraus.
F
Z

iehen Sie die Lampe heraus und ersetzen Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Ersetzen Sie die Schutzabdeckung mit der
Lasche nach oben.
Nebelschlussleuchte
F Führen Sie einen Schlitzschraubendreher zwischen der Leuchte und ihrem Gehäuse ein.
F
Z

iehen Sie durch Hebelwirkung, um das
Gehäuse vom Stoßfänger zu lösen.
F Entfernen Sie die beiden Halteschrauben des Moduls.
F Z iehen Sie das Modul aus seiner Halterung.
8
Bei Pannen und Störungen

164

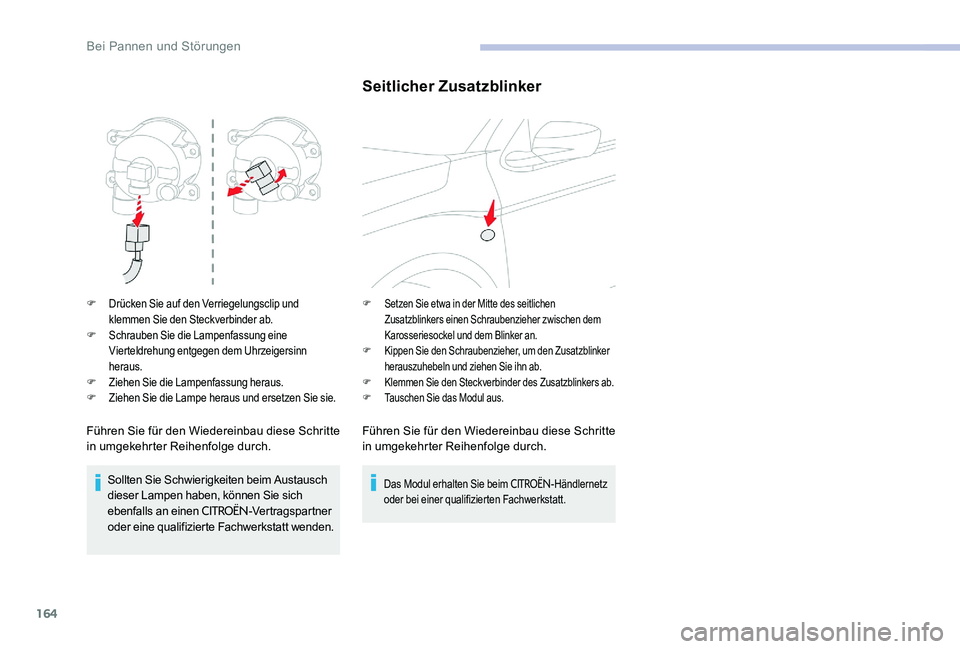

F Drücken Sie auf den Verriegelungsclip und klemmen Sie den Steckverbinder ab.
F
Sc

hrauben Sie die Lampenfassung eine
Vierteldrehung entgegen dem Uhrzeigersinn
heraus.
F
Z

iehen Sie die Lampenfassung heraus.
F
Z

iehen Sie die Lampe heraus und ersetzen Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Sollten Sie Schwierigkeiten beim Austausch
dieser Lampen haben, können Sie sich
ebenfalls an einen
CITROËN-Vertragspartner
oder eine qualifizierte Fachwerkstatt wenden.
Seitlicher Zusatzblinker
F Setzen Sie etwa in der Mitte des seitlichen Zusatzblinkers einen Schraubenzieher zwischen dem
Karosseriesockel und dem Blinker an.
F
K

ippen Sie den Schraubenzieher, um den Zusatzblinker
herauszuhebeln und ziehen Sie ihn ab.
F
K

lemmen Sie den Steckverbinder des Zusatzblinkers ab.
F
T

auschen Sie das Modul aus.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Das Modul erhalten Sie beim CITROËN-Händlernetz
oder bei einer qualifizierten Fachwerkstatt.
Bei Pannen und Störungen

165

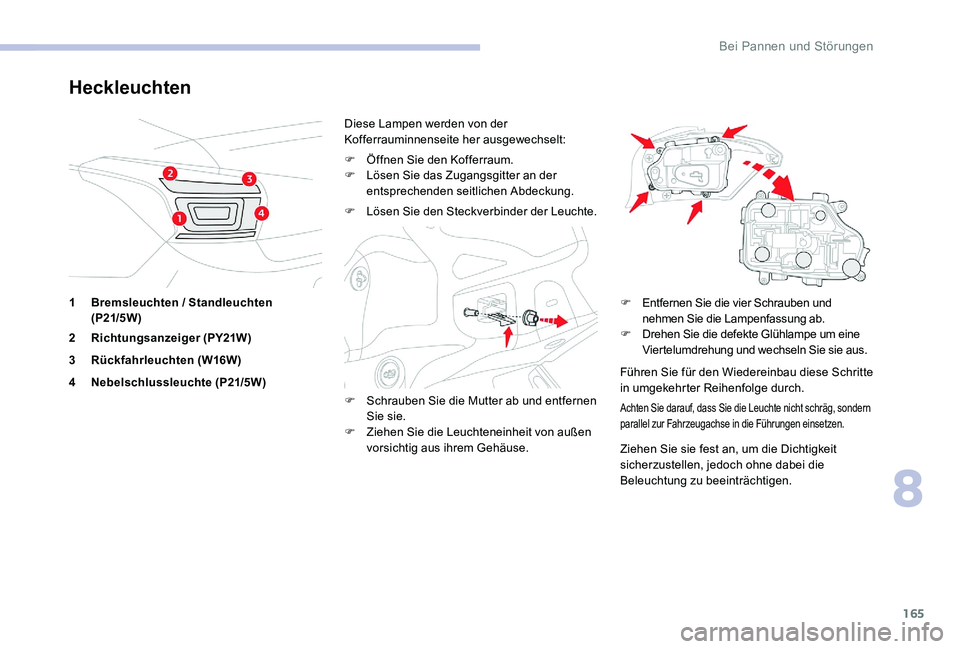

Heckleuchten
1Bremsleuchten / Standleuchten
(P21/5W )
2 Richtungsanzeiger (PY21W)
3 Rückfahrleuchten (W16W)
4 Nebelschlussleuchte (P21/5W) Diese Lampen werden von der
Kofferrauminnenseite her ausgewechselt:
F

Ö
ffnen Sie den Kofferraum.
F
L
ösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung.
F
L
ösen Sie den Steckverbinder der Leuchte.
F
S
chrauben Sie die Mutter ab und entfernen
Sie sie.
F

Z
iehen Sie die Leuchteneinheit von außen
vorsichtig aus ihrem Gehäuse. F E
ntfernen Sie die vier Schrauben und
nehmen Sie die Lampenfassung ab.
F
D

rehen Sie die defekte Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondern
parallel zur Fahrzeugachse in die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.
8
Bei Pannen und Störungen

166

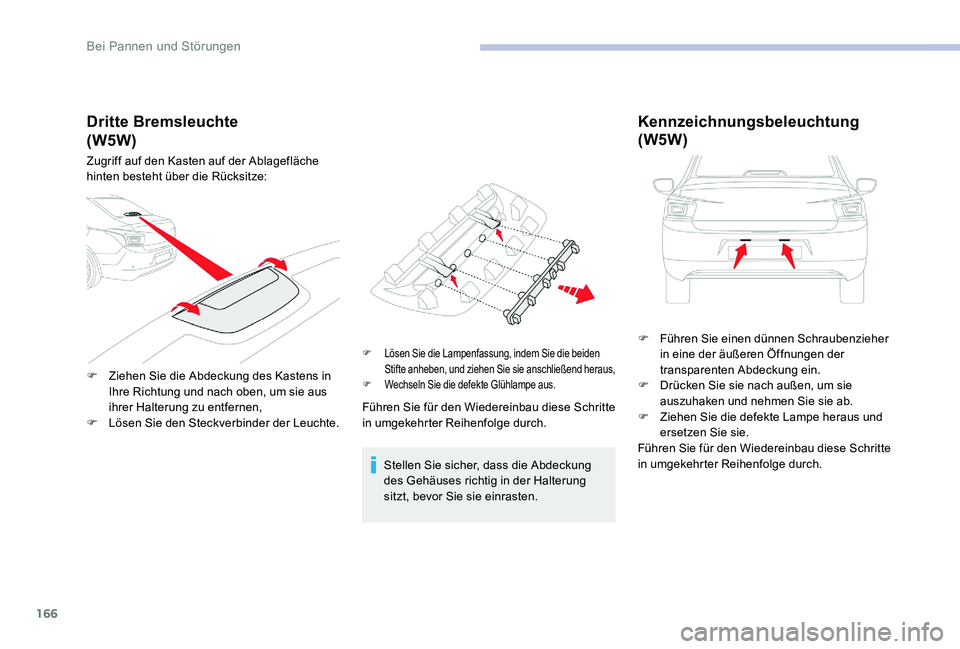

Dritte Bremsleuchte
Zugriff auf den Kasten auf der Ablagefläche
hinten besteht über die Rücksitze:
F
Z
iehen Sie die Abdeckung des Kastens in
Ihre Richtung und nach oben, um sie aus
ihrer Halterung zu entfernen,
F

L
ösen Sie den Steckverbinder der Leuchte.
F Lösen Sie die Lampenfassung, indem Sie die beiden Stifte anheben, und ziehen Sie sie anschließend heraus,
F
W

echseln Sie die defekte Glühlampe aus.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
Stellen Sie sicher, dass die Abdeckung
des Gehäuses richtig in der Halterung
sitzt, bevor Sie sie einrasten.
Kennzeichnungsbeleuchtung
(W5W)
F Führen Sie einen dünnen Schraubenzieher in eine der äußeren Öffnungen der
transparenten Abdeckung ein.
F

D
rücken Sie sie nach außen, um sie
auszuhaken und nehmen Sie sie ab.
F

Z
iehen Sie die defekte Lampe heraus und
ersetzen Sie sie.
Führen Sie für den Wiedereinbau diese Schritte
in umgekehrter Reihenfolge durch.
(W5W)
Bei Pannen und Störungen

167

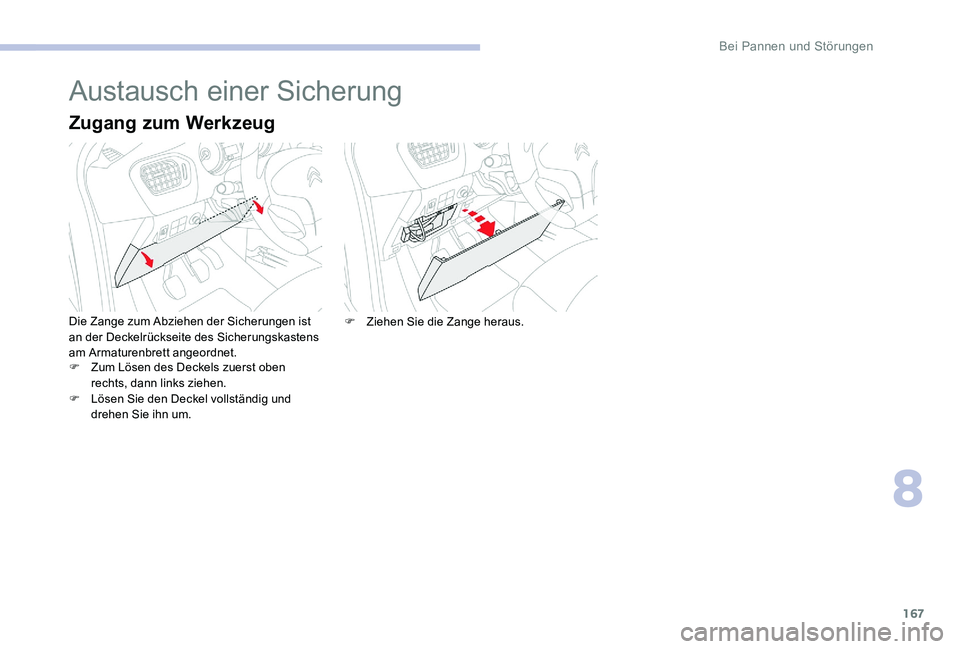

Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angeordnet.
F
Z
um Lösen des Deckels zuerst oben
rechts, dann links ziehen.
F

L
ösen Sie den Deckel vollständig und
drehen Sie ihn um. F
Z iehen Sie die Zange heraus.
8
Bei Pannen und Störungen

168

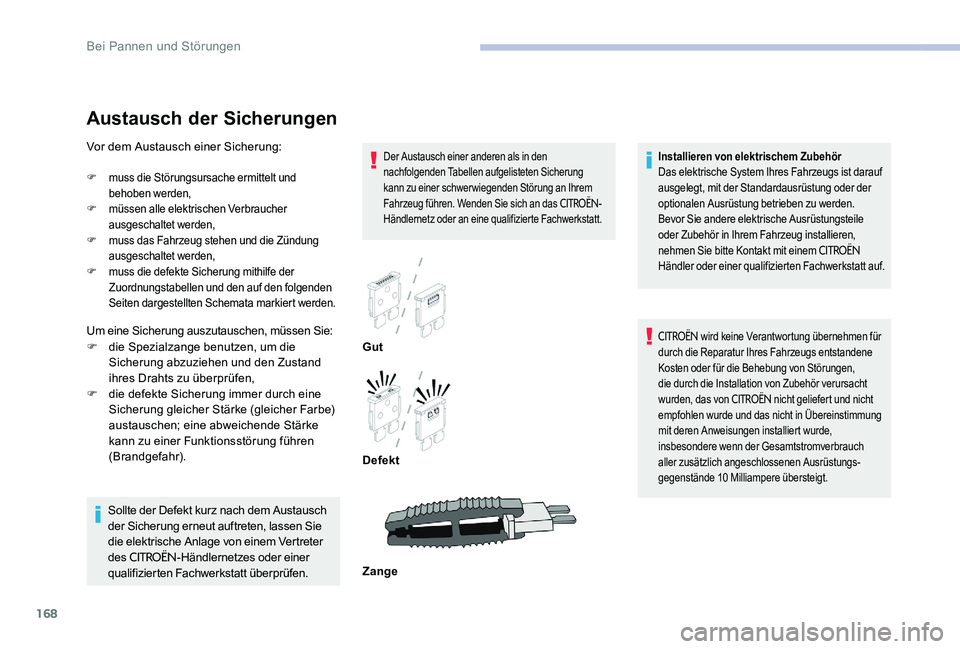

Austausch der Sicherungen
Der Austausch einer anderen als in den
nachfolgenden Tabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an Ihrem
Fahrzeug führen. Wenden Sie sich an das
CITROËN-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des
CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen. Gut
Defekt
Zange
Vor dem Austausch einer Sicherung:
F muss die Störungsursache ermittelt und
behoben werden,
F
m

üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m

uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F
m

uss die defekte Sicherung mithilfe der
Zuordnungstabellen und den auf den folgenden
Seiten dargestellten Schemata markiert werden.
Um eine Sicherung auszutauschen, müssen Sie:
F

d
ie Spezialzange benutzen, um die
Sicherung abzuziehen und den Zustand
ihres Drahts zu überprüfen,
F

d
ie defekte Sicherung immer durch eine
Sicherung gleicher Stärke (gleicher Farbe)
austauschen; eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Installieren von elektrischem Zubehör
Das elektrische System Ihres Fahrzeugs ist darauf
ausgelegt, mit der Standardausrüstung oder der
optionalen Ausrüstung betrieben zu werden.
Bevor Sie andere elektrische Ausrüstungsteile
oder Zubehör in Ihrem Fahrzeug installieren,
nehmen Sie bitte Kontakt mit einem
CITROËN
Händler oder einer qualifizierten Fachwerkstatt auf.
CITROËN wird keine Verantwortung übernehmen für
durch die Reparatur Ihres Fahrzeugs entstandene
Kosten oder für die Behebung von Störungen,
die durch die Installation von Zubehör verursacht
wurden, das von
CITROËN nicht geliefert und nicht
empfohlen wurde und das nicht in Übereinstimmung
mit deren Anweisungen installiert wurde,
insbesondere wenn der Gesamtstromverbrauch
aller zusätzlich angeschlossenen Ausrüstungs-
gegenstände 10 Milliampere übersteigt.
Bei Pannen und Störungen
