169

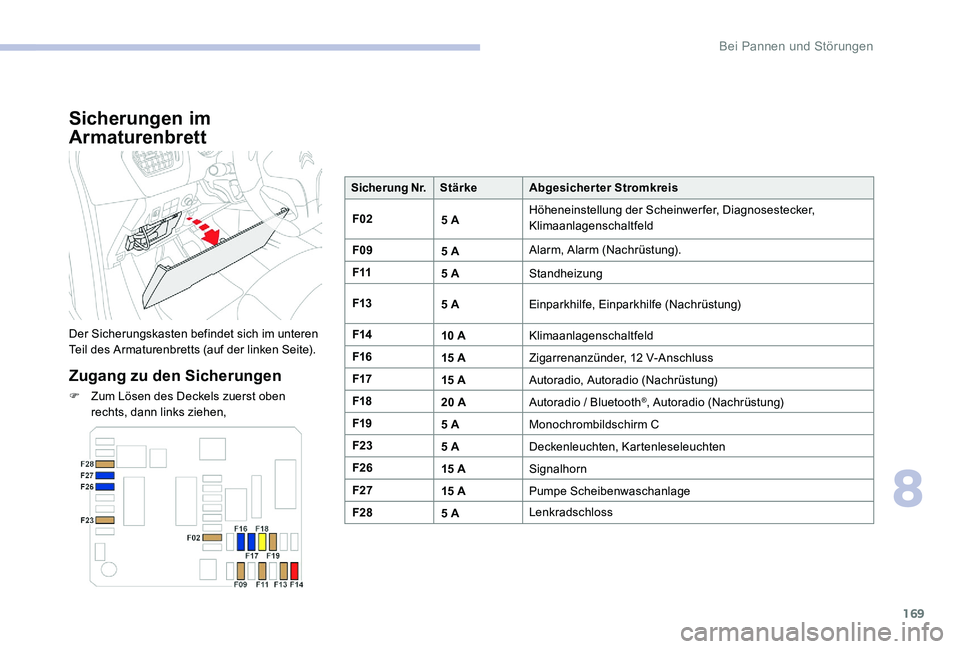

Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben rechts, dann links ziehen, Sicherung Nr.
StärkeAbgesicherter Stromkreis
F02 5 AHöheneinstellung der Scheinwerfer, Diagnosestecker,
Klimaanlagenschaltfeld
F09 5 AAlarm, Alarm (Nachrüstung).
F11 5 AStandheizung
F13 5 AEinparkhilfe, Einparkhilfe (Nachrüstung)
F14 10 AKlimaanlagenschaltfeld
F16 15 AZigarrenanzünder, 12

V-Anschluss
F17 15 AAutoradio, Autoradio (Nachrüstung)
F18 20 AAutoradio / Bluetooth®, Autoradio (Nachrüstung)
F19 5 AMonochrombildschirm C
F23 5 ADeckenleuchten, Kartenleseleuchten
F26 15 ASignalhorn
F27 15 APumpe Scheibenwaschanlage
F28 5 ALenkradschloss
8
Bei Pannen und Störungen

170

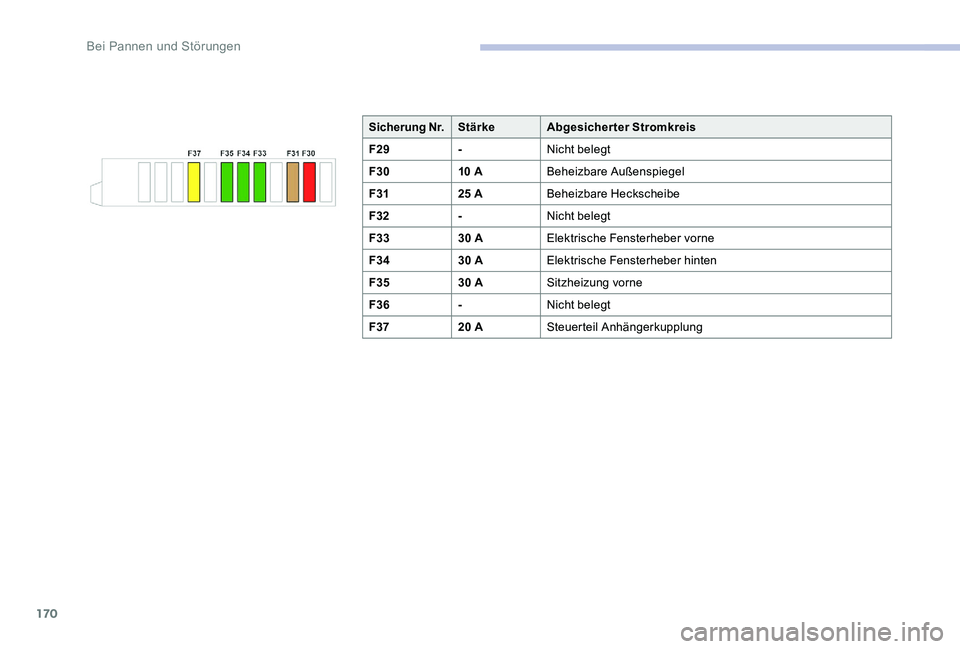

Sicherung Nr.StärkeAbgesicherter Stromkreis
F29
­N
icht belegt
F30 10 ABeheizbare Außenspiegel
F31 25 ABeheizbare Heckscheibe
F32
­N

icht belegt
F33 30 AElektrische Fensterheber vorne
F34 30 AElektrische Fensterheber hinten
F35 30 ASitzheizung vorne
F36
­N

icht belegt
F37 20 ASteuerteil Anhängerkupplung
Bei Pannen und Störungen

171

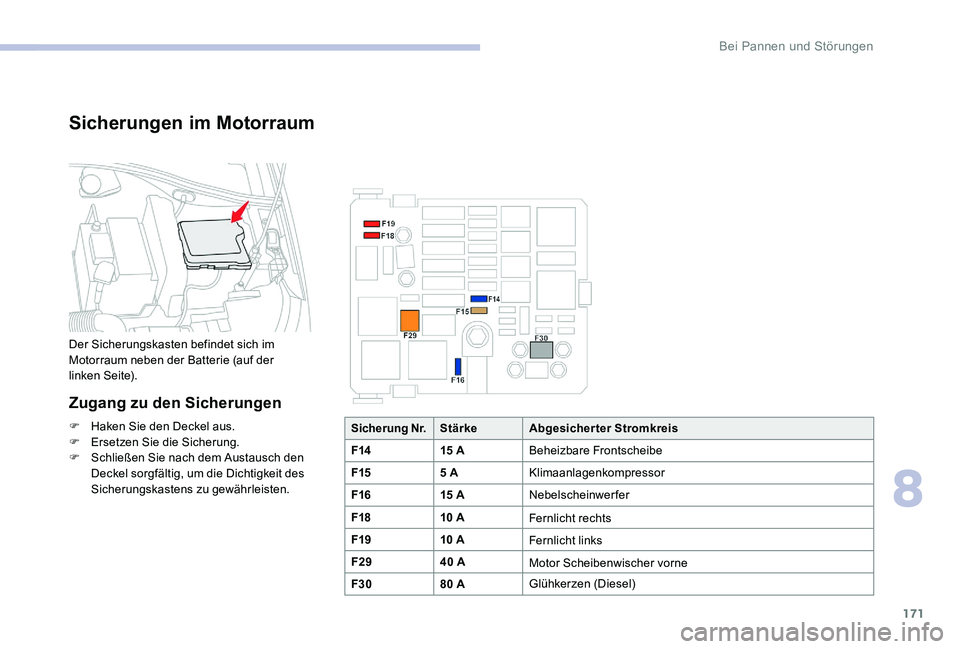

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der
linken

Seite).
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung Nr.
StärkeAbgesicherter Stromkreis
F14 15 ABeheizbare Frontscheibe
F15 5 AKlimaanlagenkompressor
F16 15 ANebelscheinwerfer
F18 10 A
Fernlicht rechts
F19 10 A
Fernlicht links
F29 40 A
Motor Scheibenwischer vorne
F30 80 AGlühkerzen (Diesel)
8
Bei Pannen und Störungen

172

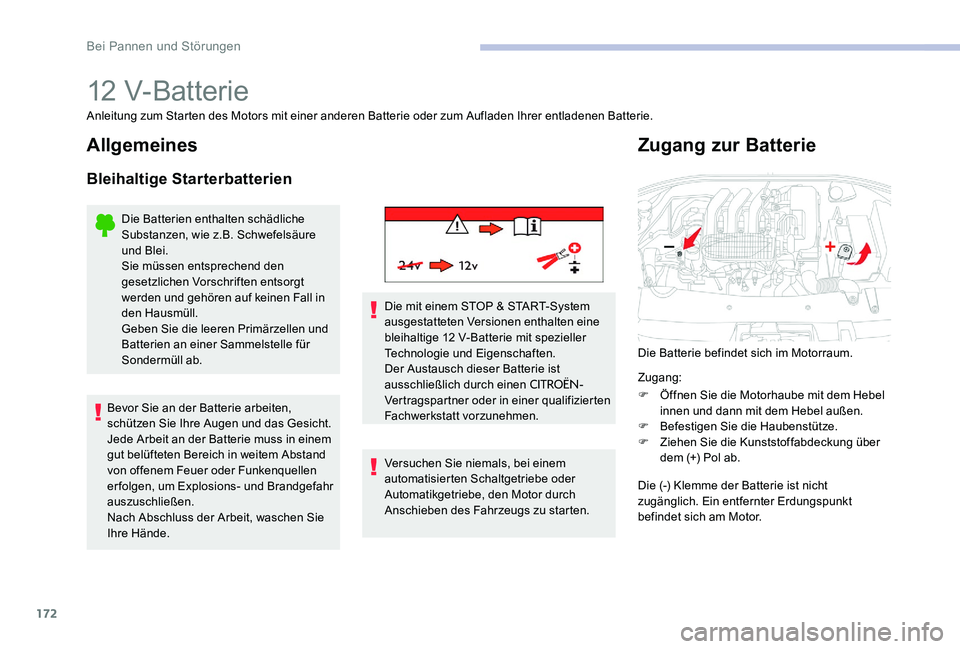

12 V-Batterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure
und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Bevor Sie an der Batterie arbeiten,
schützen Sie Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie
Ihre Hände. Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12


V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen
CITROËN-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Versuchen Sie niemals, bei einem
automatisierten Schaltgetriebe oder
Automatikgetriebe, den Motor durch
Anschieben des Fahrzeugs zu starten.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Zugang:
F

Ö
ffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen.
F

Be
festigen Sie die Haubenstütze.
F

Z
iehen Sie die Kunststoffabdeckung über
dem (+) Pol ab.
Die (-) Klemme der Batterie ist nicht
zugänglich. Ein entfernter Erdungspunkt
befindet sich am Motor.
Bei Pannen und Störungen

173

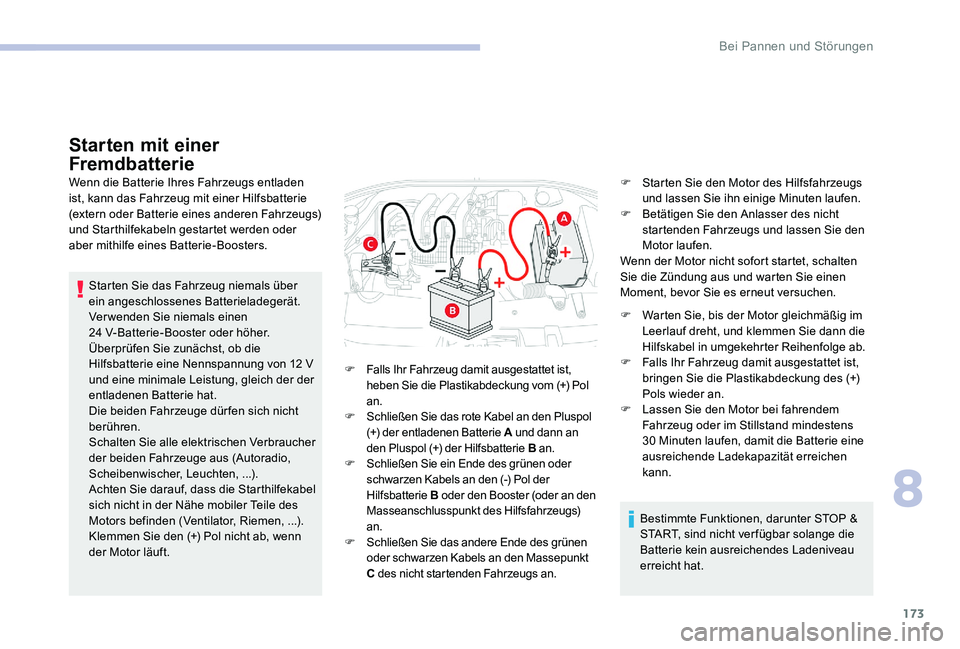

Starten mit einer
Fremdbatterie
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden oder
aber mithilfe eines Batterie-Boosters.Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen
24


V-Batterie-Booster oder höher.
Überprüfen Sie zunächst, ob die
Hilfsbatterie eine Nennspannung von 12 V
und eine minimale Leistung, gleich der der
entladenen Batterie hat.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen Verbraucher
der beiden Fahrzeuge aus (Autoradio,
Scheibenwischer, Leuchten, ...).
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe mobiler Teile des
Motors befinden (Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft. F
F

alls Ihr Fahrzeug damit ausgestattet ist,
heben Sie die Plastikabdeckung vom (+) Pol
an.
F
S

chließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie A und dann an
den Pluspol (+) der Hilfsbatterie B an.
F
S

chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B oder den Booster (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs)
an.
F
S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C des nicht startenden Fahrzeugs an. F
S tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
F

W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+)
Pols wieder an.
F

L
assen Sie den Motor bei fahrendem
Fahrzeug oder im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen
kann.
Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
8
Bei Pannen und Störungen

174

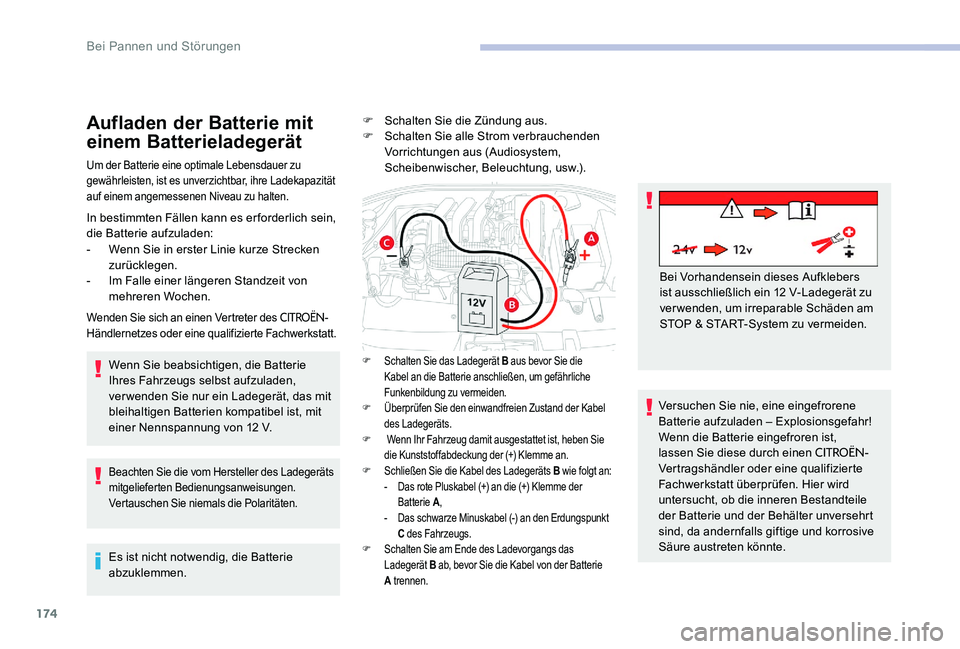

Aufladen der Batterie mit
einem Batterieladegerät
Um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem angemessenen Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-
W
enn Sie in erster Linie kurze Strecken
zurücklegen.
-

I
m Falle einer längeren Standzeit von
mehreren Wochen.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Wenn Sie beabsichtigen, die Batterie
Ihres Fahrzeugs selbst aufzuladen,
ver wenden Sie nur ein Ladegerät, das mit
bleihaltigen Batterien kompatibel ist, mit
einer Nennspannung von 12
V.
Beachten Sie die vom Hersteller des Ladegeräts
mitgelieferten Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen. F

S
chalten Sie die Zündung aus.
F
S
chalten Sie alle Strom verbrauchenden
Vorrichtungen aus (Audiosystem,
Scheibenwischer, Beleuchtung, usw.).
F Schalten Sie das Ladegerät B aus bevor Sie die
Kabel an die Batterie anschließen, um gefährliche
Funkenbildung zu vermeiden.
F
Ü

berprüfen Sie den einwandfreien Zustand der Kabel
des Ladegeräts.
F
W

enn Ihr Fahrzeug damit ausgestattet ist, heben Sie
die Kunststoffabdeckung der (+) Klemme an.
F
Sc

hließen Sie die Kabel des Ladegeräts B wie folgt an:
-

D
as rote Pluskabel (+) an die (+) Klemme der
Batterie A,
-

D
as schwarze Minuskabel (-) an den Erdungspunkt
C des Fahrzeugs.
F
S

chalten Sie am Ende des Ladevorgangs das
Ladegerät B ab, bevor Sie die Kabel von der Batterie
A


trennen.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden am
STOP & START-System zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist,
lassen Sie diese durch einen
CITROËN-
Vertragshändler oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird
untersucht, ob die inneren Bestandteile
der Batterie und der Behälter unversehrt
sind, da andernfalls giftige und korrosive
Säure austreten könnte.
Bei Pannen und Störungen

175

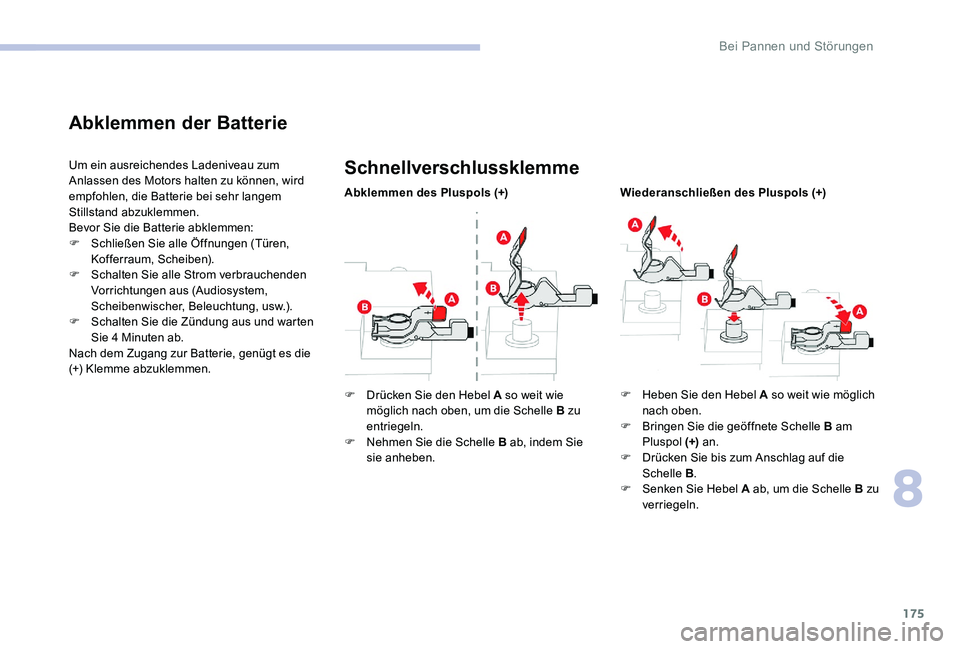

Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum
Anlassen des Motors halten zu können, wird
empfohlen, die Batterie bei sehr langem
Stillstand abzuklemmen.
Bevor Sie die Batterie abklemmen:
F
S
chließen Sie alle Öffnungen (Türen,
Kofferraum, Scheiben).
F

S
chalten Sie alle Strom verbrauchenden
Vorrichtungen aus (Audiosystem,
Scheibenwischer, Beleuchtung, usw.).
F

S
chalten Sie die Zündung aus und warten
Sie 4 Minuten ab.
Nach dem Zugang zur Batterie, genügt es die
(+) Klemme abzuklemmen.Schnellverschlussklemme
Abklemmen des Pluspols (+)
F

D
rücken Sie den Hebel A so weit wie
möglich nach oben, um die Schelle B zu
entriegeln.
F

N
ehmen Sie die Schelle B ab, indem Sie
sie anheben. Wiederanschließen des Pluspols (+)
F

H
eben Sie den Hebel A so weit wie möglich
nach oben.
F

B
ringen Sie die geöffnete Schelle B am
Pluspol (+) an.
F

D
rücken Sie bis zum Anschlag auf die
Schelle B .
F

Se
nken Sie Hebel A ab, um die Schelle B zu
verriegeln.
8
Bei Pannen und Störungen

176

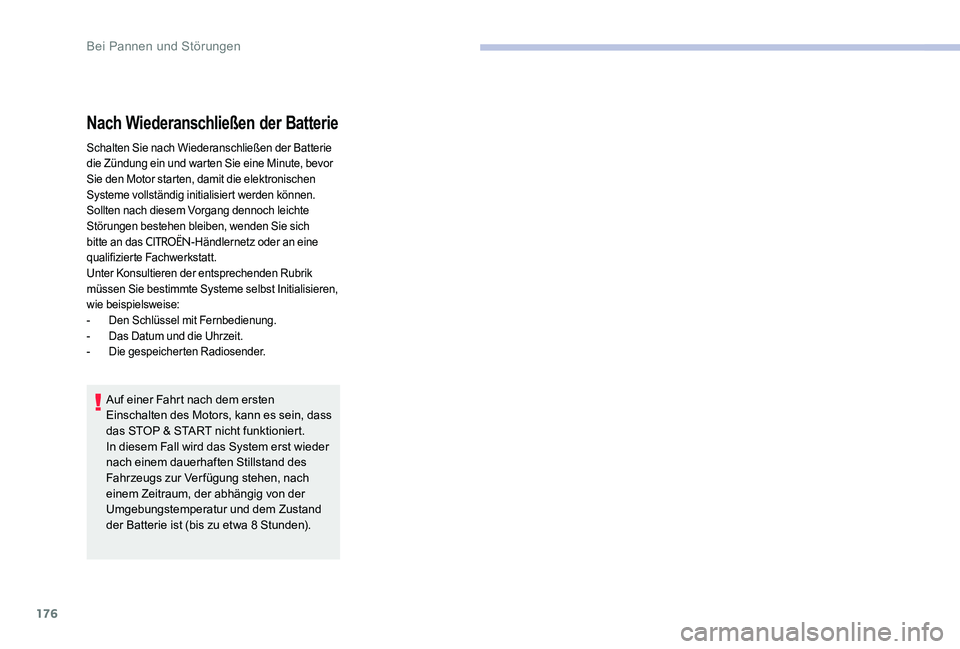

Nach Wiederanschließen der Batterie
Schalten Sie nach Wiederanschließen der Batterie
die Zündung ein und warten Sie eine Minute, bevor
Sie den Motor starten, damit die elektronischen
Systeme vollständig initialisiert werden können.
Sollten nach diesem Vorgang dennoch leichte
Störungen bestehen bleiben, wenden Sie sich
bitte an das
CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Unter Konsultieren der entsprechenden Rubrik
müssen Sie bestimmte Systeme selbst Initialisieren,
wie beispielsweise:
-
D

en Schlüssel mit Fernbedienung.
-

D

as Datum und die Uhrzeit.
-
D

ie gespeicherten Radiosender.
Auf einer Fahrt nach dem ersten
Einschalten des Motors, kann es sein, dass
das STOP & START nicht funktioniert.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand
der Batterie ist (bis zu etwa 8 Stunden).
Bei Pannen und Störungen

177

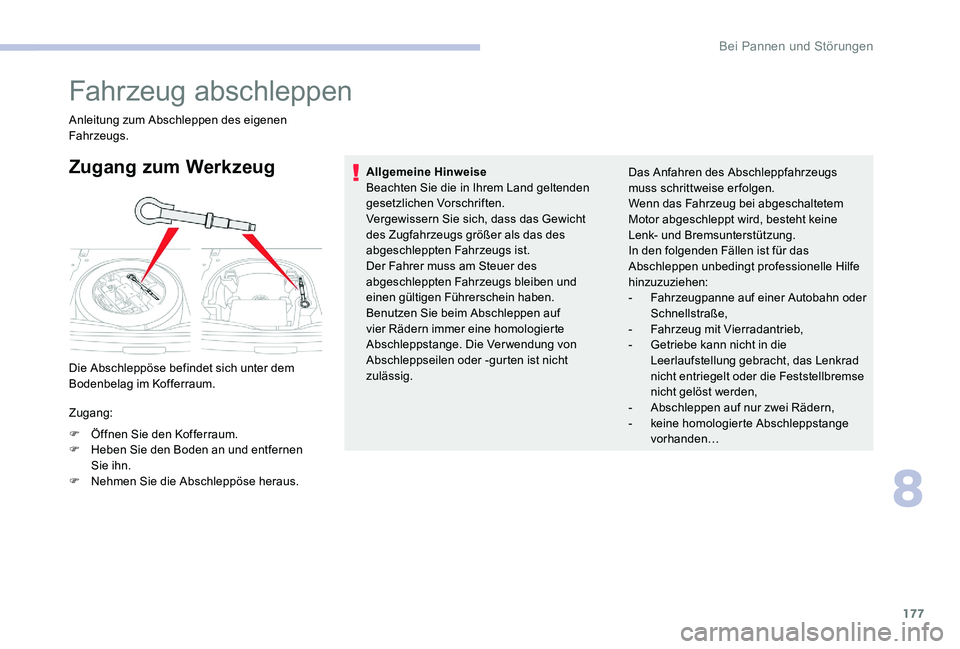

Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen
Fahrzeugs.
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:
F
Ö
ffnen Sie den Kofferraum.
F

H
eben Sie den Boden an und entfernen
Sie ihn.
F

N
ehmen Sie die Abschleppöse heraus. Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und
einen gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeugs
muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem
Motor abgeschleppt wird, besteht keine
Lenk- und Bremsunterstützung.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:
-

F
ahrzeugpanne auf einer Autobahn oder
Schnellstraße,
-
F
ahrzeug mit Vierradantrieb,
-
G
etriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,
-
A

bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden…
8
Bei Pannen und Störungen

178

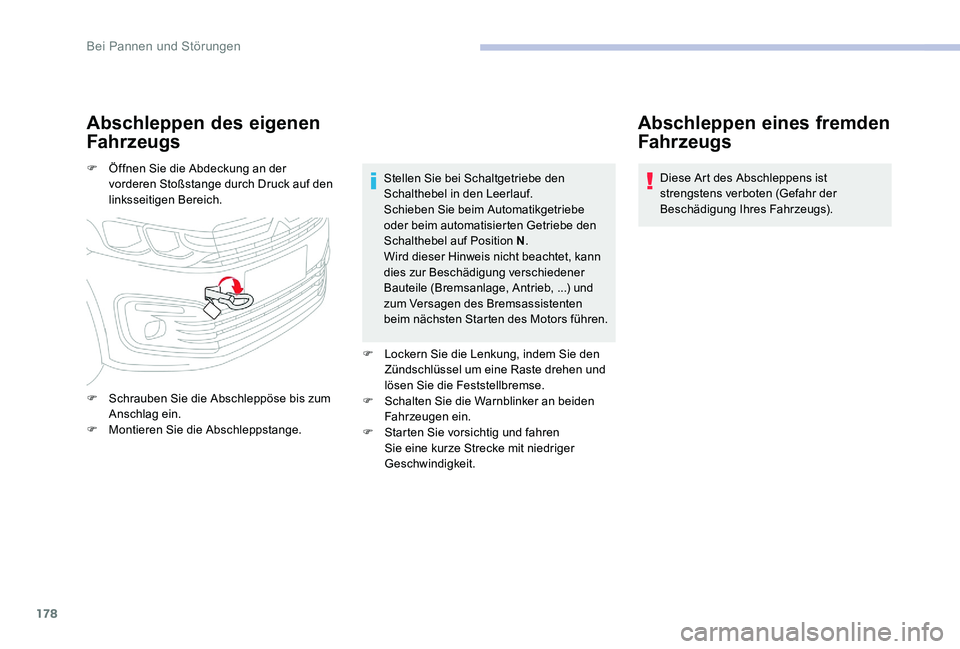

Abschleppen des eigenen
Fahrzeugs
F Öffnen Sie die Abdeckung an der vorderen Stoßstange durch Druck auf den
linksseitigen Bereich.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange. Stellen Sie bei Schaltgetriebe den
Schalthebel in den Leerlauf.
Schieben Sie beim Automatikgetriebe
oder beim automatisierten Getriebe den
Schalthebel auf Position N
.
Wird dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bauteile (Bremsanlage, Antrieb, ...) und
zum Versagen des Bremsassistenten
beim nächsten Starten des Motors führen.
F

L
ockern Sie die Lenkung, indem Sie den
Zündschlüssel um eine Raste drehen und
lösen Sie die Feststellbremse.
F

S
chalten Sie die Warnblinker an beiden
Fahrzeugen ein.
F

S
tarten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.
Abschleppen eines fremden
Fahrzeugs
Diese Art des Abschleppens ist
strengstens verboten (Gefahr der
Beschädigung Ihres Fahrzeugs).
Bei Pannen und Störungen
