CITROEN C-ZERO 2011 Manual do condutor (in Portuguese)

8
Informações práticas
99
Desaparafuse a porca de fixação D , mantendo o pára-choques afastado. )Desaparafuse a porca de fixação E.
) Puxe o bloco óptico para si e liber te alingueta F
para a retirar completamente.

i
Informações práticas
100

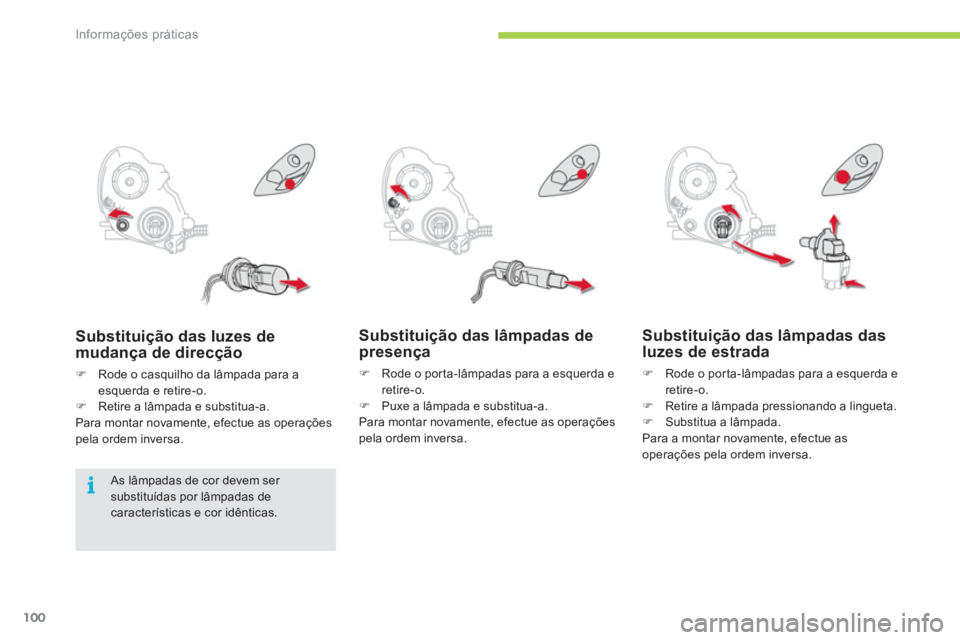

Substituição das lâmpadas depresença
)
Rode o por ta-lâmpadas para a esquerda e
retire-o. ) Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

Substituição das lâmpadas dasluzes de estrada
)Rode o por ta-lâmpadas para a esquerda eretire-o.)Retire a lâmpada pressionando a lingueta. )Substitua a lâmpada.
Para a montar novamente, efectue as
operações pela ordem inversa.
Substituição das luzes demudança de direcção
)Rode o casquilho da lâmpada para a
esquerda e retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
As lâmpadas de cor devem ser substituídas por lâmpadas decaracterísticas e cor idênticas.

8
Informações práticas
101
Substituição das lâmpadas das luzes de cruzamento
)Rode o por ta-lâmpadas para a esquerda e retire-o.)Retire a lâmpada, pressionando a lingueta.)Substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.

Substituição das lâmpadas das
luzes de nevoeiro/Luzes diurnas
) Vire as rodas ao máximo para facilitar o acesso.)
Retire os grampos que fixam a tampa de
protecção dos por ta-lâmpadas.) Retire a tampa.
)
Rode o porta-lâmpadas ( Apara as luzes
de nevoeiro, Bpara as luzes diurnas) para
a esquerda e retire-o.
) Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.

i
i
Informações práticas
102

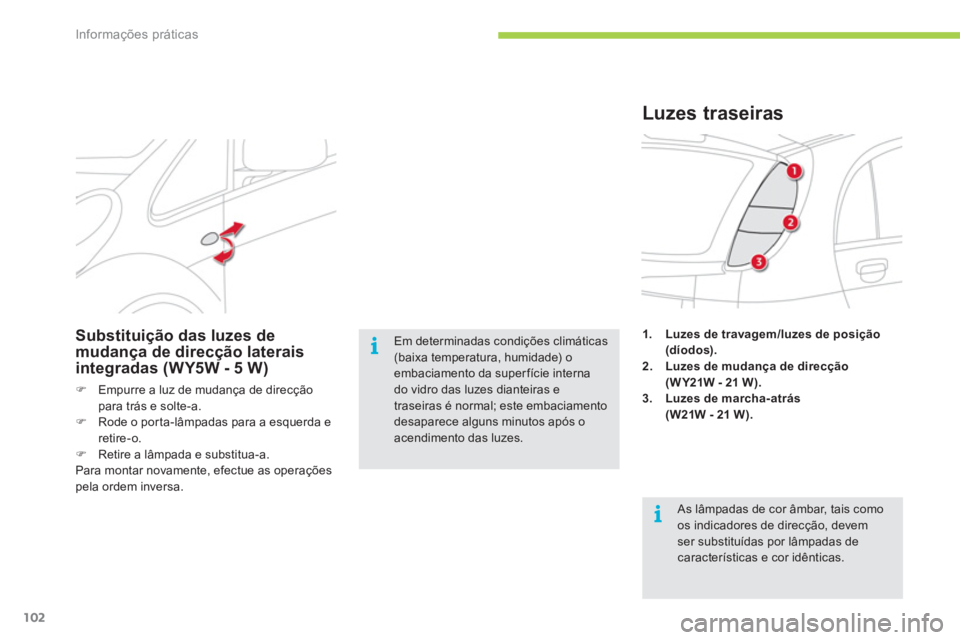

1.Luzes de travagem/luzes de posição(díodos).2.Luzes de mudança de direcção(W Y21W - 21 W).3.Luzes de marcha-atrás(W21W - 21 W).
Luzes traseiras
As lâmpadas de cor âmbar, tais comoos indicadores de direcção, devem ser substituídas por lâmpadas de características e cor idênticas.
Em determinadas condições climáticas(baixa temperatura, humidade) oembaciamento da superfície internado vidro das luzes dianteiras e traseiras é normal; este embaciamento desaparece alguns minutos após oacendimento das luzes.

Substituição das luzes demudança de direcção lateraisintegradas (WY5W - 5 W)
)Empurre a luz de mudança de direcção para trás e solte-a. )Rode o porta-lâmpadas para a esquerda e retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

8
Informações práticas
103

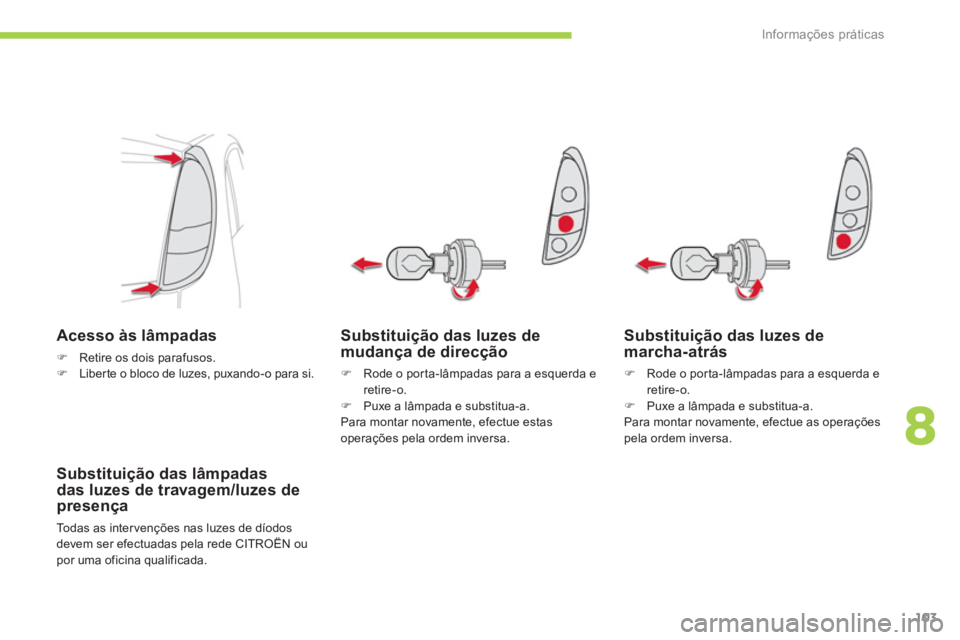

Substituição das luzes de mudança de direcção
) Rode o por ta-lâmpadas para a esquerda e retire-o. )
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Acesso às lâmpadas
)Retire os dois parafusos.)Liber te o bloco de luzes, puxando-o para si.

Substituição das lâmpadas
das luzes de travagem/luzes de presença
Todas as intervenções nas luzes de díodos
devem ser efectuadas pela rede CITRO
ËN oupor uma oficina qualificada.

Substituição das luzes demarcha-atrás
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.) Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

Informações práticas
104

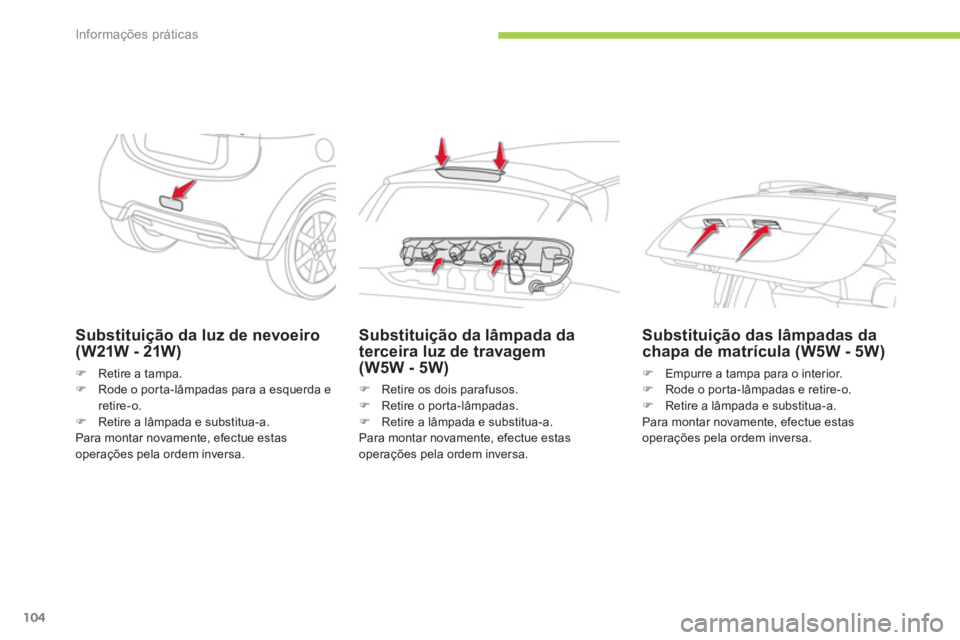

Substituição da luz de nevoeiro (W21W - 21W)
)Retire a tampa.)Rode o porta-lâmpadas para a esquerda e retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.


Substituição da lâmpada da
terceira luz de travagem(W5W - 5W)
) Retire os dois parafusos.)
Retire o porta-lâmpadas.)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.

Substituição das lâmpadas da chapa de matrícula (W5W - 5W)
)Empurre a tampa para o interior. )Rode o porta-lâmpadas e retire-o.)Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.

8
i
!
Informações práticas
105











Substituir um fusível
A pinça de extracção encontra-se fixa na par te
de trás da tampa da caixa de fusíveis do painel
de bordo
(lado esquerdo).
Para aceder:)Desencaixe a tampa e retire-a completamente, puxando para si, )Retire a pinça.


Acesso às ferramentas

Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Ver ifique que o contactor se encontra na
posição " LOCK".) Identifique o fusível com defeito
observando o estado do respectivo
filamento.
Substituir um fusível
Bom Mau
)
Utilize a pinça especial para extrair ofusível do respectivo compartimento.)
Substitua sempre o fusível com defeito por um novo com intensidade equivalente. )
Ver ifique a correspondência entre o
número gravado na caixa, a intensidade gravada na parte de cima e as tabelas que se seguem.
A CITROËN declina qualqer responsabilidade por custos associadosà reparação do veículo ou problemasde funcionamento resultantes da instalação de acessórios auxiliares nãofornecidos, não recomendados pela CITROËN e não instalados de acordocom as indicações, em par ticular quando o consumo do conjunto de dispositivos suplementares ligados ultrapassar os 10 miliamperes.
O circuito eléctrico do veículo foi concebido para funcionar com osequipamentos de série ou opcionais.
Antes de instalar outros equipamentosou acessórios eléctricos no veículo,consulte a rede CITROËN ou umaoficina qualificada.

Informações práticas
106
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Fusível N.°IntensidadeFunções
17,5 A Luzes de presença dianteira e traseira esquerdas.
215 A
Tomada de acessórios.
3

- Não utilizado.
47,5 A
Motor de arranque.
520
A Sistema de áudio.
6
- Não utilizado.
7
7,5 A Equipamentos de bordo, luzes de presença dianteira e traseira direitas.
87,5 A
Retrovisores exteriores eléctricos.
97,5 A Supervisor.
107,5 A
Ar condicionado.
1110 A
Luz de nevoeiro traseira.
12 15 A
Trancamento das
portas.
13 10 A
Luz de tecto.

8
Informações práticas
107
Fusível N.°IntensidadeFunções
1415 A Limpa-vidros traseiro.
157,5 A Quadro de bordo.
167, 5 A
Aquecimento.
1720 A
Banco aquecido.
18 10 A Opção.
1
97,5 A Descongelamento dos retrovisores exteriores.
2020 A
Limpa-vidros dianteiro.
2
17, 5 A Airbags.
2230 A Descongelamento traseiro.
23
30 A Aquecimento.
2
4- Não utilizado.
2510 A
Rádio.
2
615 A
Fusível do habitáculo.


Acesso aos fusíveis
Consulte o parágrafo "Acesso às ferramentas".

i
Informações práticas
108
Fusível N.°IntensidadeFunções
1- Não utilizado.
230 A
Fusível interno.
340 A
Motor eléctrico.
440 A Ventilador do radiador.
5
40 A Elevador de vidros eléctricos.
6
30 A
Bomba de vácuo.
7 15 A
Calculador da bateria principal.
815 A Terceira luz de travagem.
915 A
Luzes de nevoeiro dianteiras.
1015 A
Bomba de água.
Fusíveis no compartimento
dianteiro
A caixa de fusíveis encontra-se no compar timento dianteiro, por baixo do depósito
do líquido do circuito de aquecimento. Apenas
estes fusíveis podem ser substituídos.
A substituição dos fusíveis das outrascaixas (bomba de vácuo e bateria deacessórios) necessita da inter venção da rede CITROËN ou de uma oficinaqualificada.
