CITROEN C-ZERO 2016 Ghiduri De Utilizare (in Romanian)

109
C-zero_ro_Chap08_info-pratiques_ed01-2014
Înlocuirea becurilor de poziţie
F Rotiţi soclul becului către stânga şi scoateţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru montaj efectuaţi aceleaşi operaţiuni în
sens invers.
Înlocuirea becurilor luminilor de
drum
F Rotiţi soclul becului spre stânga şi retrageţi-l.
F

S
coateţi becul prin apăsarea lamelei.
F

Î
nlocuiţi becul.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Schimbarea becurilor la
semnalizatoarele de direcţie
F Rotiţi soclul lămpii către stânga şi retrăgeţi-l.
F S coateţi lampa şi înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Becurile de culoarea ambrei trebuie
înlocuite cu becuri având caracteristici
şi culoare identice.
8
Informaţii practice

110
C-zero_ro_Chap08_info-pratiques_ed01-2014
Schimbarea becurilor luminilor
de întâlnire
F Rotiţi soclul becului către stânga şi retrăgeţi-l.
F

S
coateţi becul prin apăsarea lamelei.
F

Î
nlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Schimbarea proiectoarelor de
ceaţă / Luminilor de zi
F Bracaţi la maxim roţile, pentru a va facilita
accesul.
F

D
eclipsaţi capacul de proteţie al soclului
lămpilor.
F

Î
ndepărtaţi capacul. F
R otiţi soclul (A pentru luminile de ceaţă,
B pentru luminile de zi) către stânga şi
scoteţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru remontare efectuaţi aceleaşi operaţii în
sens invers.
Informaţii practice

111
C-zero_ro_Chap08_info-pratiques_ed01-2014
1. Lumini stop / Lumini de po ziţie
(21 W / 15 W sau diode).
2.
S

emnalizatoare de direcţie
(W Y21W - 21 W).
3.
L

umini de marşarier (W21W - 21 W).
Lumini spate
Becurile de culoarea ambrei, cum sunt
semnalizatoarele de direcţie, trebuie
înlocuite cu becuri de caracteristici şi
culoare identice.
În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.
Înlocuirea semnalizatoarelor de
direcţie laterale integrate
(WY5W - 5 W)
F Împingeţi semnalizatorul către spate şi
îndepărtaţi-l.
F

R
otiţi soclul becului spre stânga şi scoateţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru remontare efectuaţi aceleaşi operaţii în
sens invers.
Acces la becuri
F Demontaţi cele două şuruburi.
F D egajaţi blocul optic trăgând către
dumneavoastră.
8
Informaţii practice

112
C-zero_ro_Chap08_info-pratiques_ed01-2014
Înlocuirea semnalizatoarelor de
direcţie
Înlocuirea becurilor luminilor de
stop

/ luminilor de poziţie (Diode)
Toate intervenţiile asupra luminilor cu diode
trebuie efectuate de către reţeaua CITROËN
sau de un Service autorizat.
Schimbarea becurilor luminilor
de marşarierSchimbarea becurilor luminilor de stop /
luminilor de poziţie (21 W / 15 W)
F Rotiţi soclul către stânga şi îndepărtaţi-l.
F
S coateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers. F
R otiţi suportul becului spre stânga şi
îndepărtaţi-l.
F

T
rageţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers. F
R otiţi suportul becului spre stânga şi
îndepărtaţi-l.
F

T
rageţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Informaţii practice

113
C-zero_ro_Chap08_info-pratiques_ed01-2014

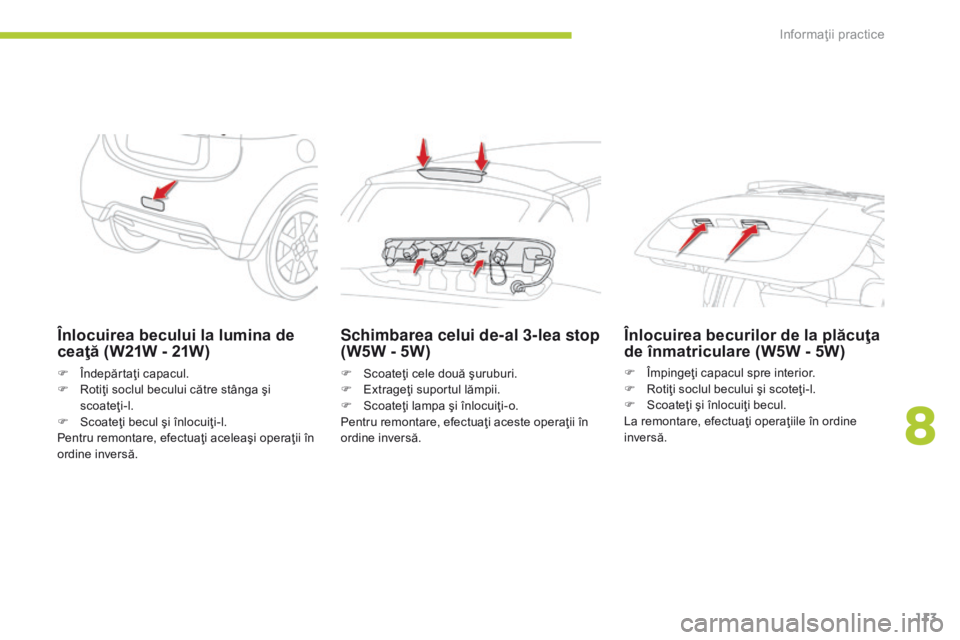

Înlocuirea becului la lumina de
ceaţă (W21W - 21W)
F Îndepărtaţi capacul.
F R otiţi soclul becului către stânga şi
scoateţi-l.
F

S
coateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Schimbarea celui de-al 3-lea stop
(W5W - 5W)
F Scoateţi cele două şuruburi.
F E xtrageţi suportul lămpii.
F

S
coateţi lampa şi înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversă.
Înlocuirea becurilor de la plăcuţa
de înmatriculare (W5W - 5W)
F Împingeţi capacul spre interior.
F R otiţi soclul becului şi scoteţi-l.
F

S
coateţi şi înlocuiţi becul.
La remontare, efectuaţi operaţiile în ordine
inversă.
8
Informaţii practice

114
C-zero_ro_Chap08_info-pratiques_ed01-2014
Schimbarea unei siguranţe
Penseta pentru scoaterea siguranţelor este
fixată pe spatele capacului cutiei cu siguranţe
din plansa de bord (pe partea stângă).
Pentru acces:
F
D
eschideţi capacul şi îndepărtaţi-l complet,
trăgând spre dumneavoastră.
F

S
coateţi penseta.
Acces la scule
Înainte de a înlocui o siguranţă, este nevoie
să se ştie cauza defectării ei şi ca aceasta
sa
fie remediată.
F

V
erificaţi contactul să fie în
poziţia " LOCK".
F

I
dentificaţi siguranţa defectă privind
starea
filamentului său.
Înlocuirea unei siguranţe
Bună Defectă
F

F

olosiţi penseta specială pentru a scoate
siguranţa din locaşul său.
F

Î

nlocuiţi, întotdeauna, siguranţa defectă cu
o siguranţă având o intensitate echivalentă.
F

V

erificaţi corespondenţa dintre numărul
gravat pe cutie, intensitatea gravată în
partea de jos a siguranţei şi tabelele de
mai jos. CITROËN îşi declină orice
responsabilitate pentru cheltuielile
ocazionate de repararea vehiculului
dumneavoastră sau pentru defecţiunile
care rezultă din instalarea accesoriilor
auxiliare nefurnizate, nerecomandate
de CITROËN şi neinstalate conform
indicaţiilor, mai ales când consumul
tuturor aparatelor suplimentare
racordate depăşeşte 10 miliamperi.
Circuitul electric al vehiculului dumneavoastră
este proiectat pentru a funcţiona cu
echipamente de serie sau opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un service autorizat.
Informaţii practice

115
C-zero_ro_Chap08_info-pratiques_ed01-2014
Siguranţe în plansa de bord
Cutia cu siguranţe este amplasata în partea
inferioară a plansei de bord (partea stângă).N r.
siguranţă Intensitate Funcţii
1 7, 5 ALumini de poziţie stânga faţă şi spate.
2 15 A Priza de accesorii.
3 -Neutilizată.
4 7, 5 ADemaror.
5 20 ASistem audio.
6 -Neutilizată.
7 7, 5 AEchipamente de bord, lumini de poziţie dreapta faţă şi spate.
8 7, 5 ARetrovizoare electrice exterioare.
9 7, 5 ASupervizor.
10 7, 5 AAer conditionat.
11 10 ALumini de ceaţă spate.
12 15 ABlocare uşi.
13 10 APlafonieră.
8
Informaţii practice

116
C-zero_ro_Chap08_info-pratiques_ed01-2014
N r. siguranţă Intensitate Funcţii
14 15 AŞtergător de lunetă.
15 7, 5 ATablou de bord.
16 7, 5 AÎncălzire.
17 20 AÎncălzire scaune.
18 10 AOpţiuni.
19 7, 5 ADegivrare retrovizoare exterioare.
20 20 AŞtergătoare parbriz.
21 7, 5 AAirbaguri.
22 30 ADegivrare lunetă.
23 30 AÎncălzire.
24 -Neutilizată.
25 10 ARadio.
26 15 ASiguranţă habitaclu.
Accesul la siguranţe
Consultaţi paragraful "Acces la instrumente".
Informaţii practice

117
C-zero_ro_Chap08_info-pratiques_ed01-2014
N r. siguranţă Intensitate Funcţii
1 -Neutilizată.
2 30 ASiguranţă internă.
3 40 AMotor electric.
4 40 AVentilator de radiator.
5 40 AAcţionare electrică geamuri.
6 30 APompă de vid.
7 15 ACalculator baterie principală.
8 15 AAl 3 -lea stop.
9 15 AProiectoare anticeaţă faţă.
10 15 APompă de apă.
Sigurante în
compartimentul fata
Cutia cu siguranţe se află în compartimentul
din fata, sub rezervorul de lichid pentru circuitul
de incalzire. Numai aceste sigurante pot fi
inlocuite.
Înlocuirea siguranţelor din alte casete
(pompă de vid şi baterie accesorii)
necesită intervenţia reţelei CITROËN
sau a unui service autorizat.
8
Informaţii practice

118
C-zero_ro_Chap08_info-pratiques_ed01-2014
Acces la sigurante
F Deschideţi capota (vezi capitolul "Verificări").
F

D
esprindeţi capacul şi îndepărtaţi-l
complet trăgând spre dumneavoastră.
F

Î
nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea cutiei de
siguranţe. N r.
siguranţă Intensitate Funcţii
11 10 AÎncărcător integrat.
12 10 ASemnalizatoare de direcţie.
13 10 AClaxon.
14 10 ALumini de zi.
15 15 AVentilator baterie.
16 10 ACompresor de climatizare.
17 20 AFază scurtă dreapta.
18 20 AFază scurtă stânga, reglare proiectoare.
19 10 AFază lungă dreapta.
20 10 AFază lungă stânga.
Informaţii practice
