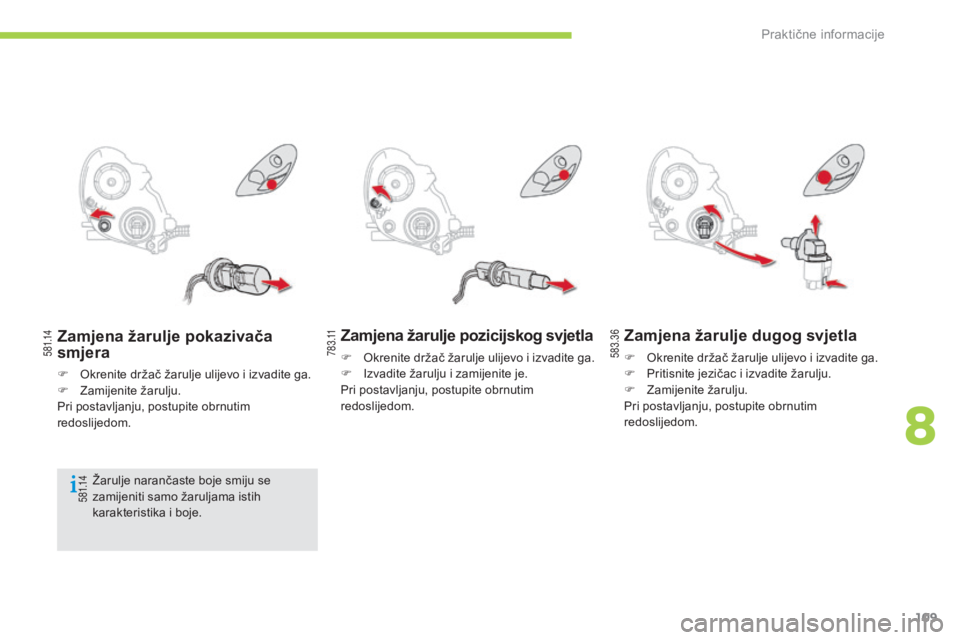

Zamjena žarulje pozicijskog svjetla
F okrenite držač žarulje ulijevo i izvadite ga.
F
iz vadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
F okrenite držač žarulje ulijevo i izvadite ga.
F P ritisnite jezičac i izvadite žarulju.
F
z
am
ijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje pokazivača
smjera
F okrenite držač žarulje ulijevo i izvadite ga.
F zam ijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
8
Praktične informacije

5 8 2 .11
584.20
110
C-zero_hr_Chap08_info-pratiques_ed01-2014

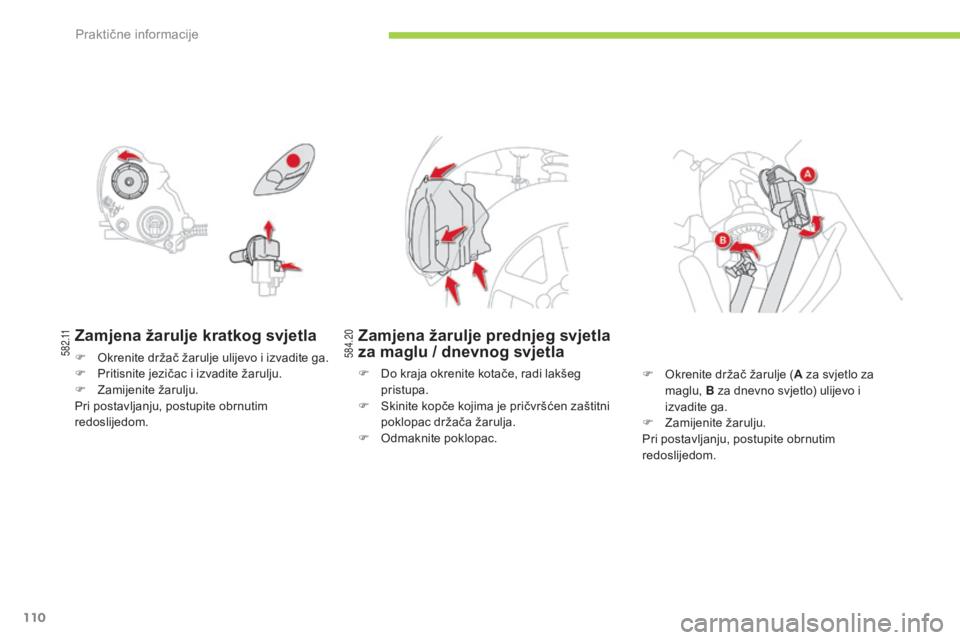

Zamjena žarulje kratkog svjetla
F okrenite držač žarulje ulijevo i izvadite ga.
F P ritisnite jezičac i izvadite žarulju.
F
z
am
ijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje prednjeg svjetla
za maglu / dnevnog svjetla
F do kraja okrenite kotače, radi lakšeg pristupa.
F
s
k
inite kopče kojima je pričvršćen zaštitni
poklopac držača žarulja.
F
o
d
maknite poklopac. F
ok renite držač žarulje (A za svjetlo za
maglu, B za dnevno svjetlo) ulijevo i
izvadite ga.
F
z
am
ijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Praktične informacije

5 7. 8 0
5 7.1 0 5
5 81.5 583.37
5 7. 8 0
111
C-zero_hr_Chap08_info-pratiques_ed01-2014
1. Stop svjetla / pozicijska svjetla (21 W / 15 W ili diode)
2.
P

okazivači smjera (W Y21W - 21 W)
3.
S

vjetla za vožnju natrag (W21W - 21 W)

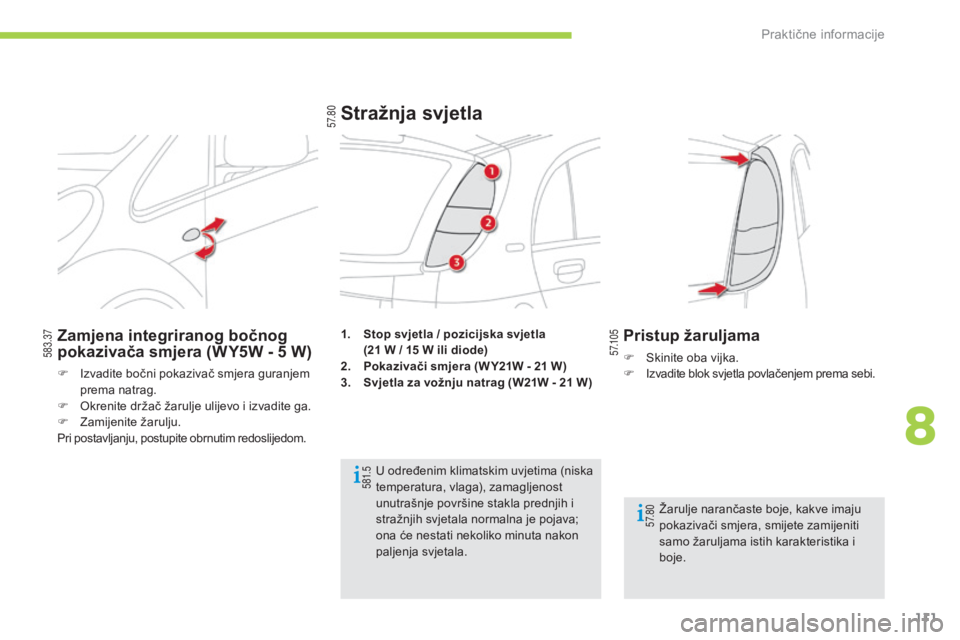

Stražnja svjetla
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
Zamjena integriranog bočnog
pokazivača smjera (WY5W - 5
W)
F izvadite bočni pokazivač smjera guranjem
prema natrag.
F
o
k
renite držač žarulje ulijevo i izvadite ga.
F
z
am
ijenite žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.
Pristup žaruljama
F skinite oba vijka.
F iz vadite blok svjetla povlačenjem prema sebi.
8
Praktične informacije

5 7.1 0 3
5 7.1 0 4
7 8 3 .12
5 7.11 0
5 7.11 0
112
C-zero_hr_Chap08_info-pratiques_ed01-2014
Zamjena žarulje pokazivača
smjera

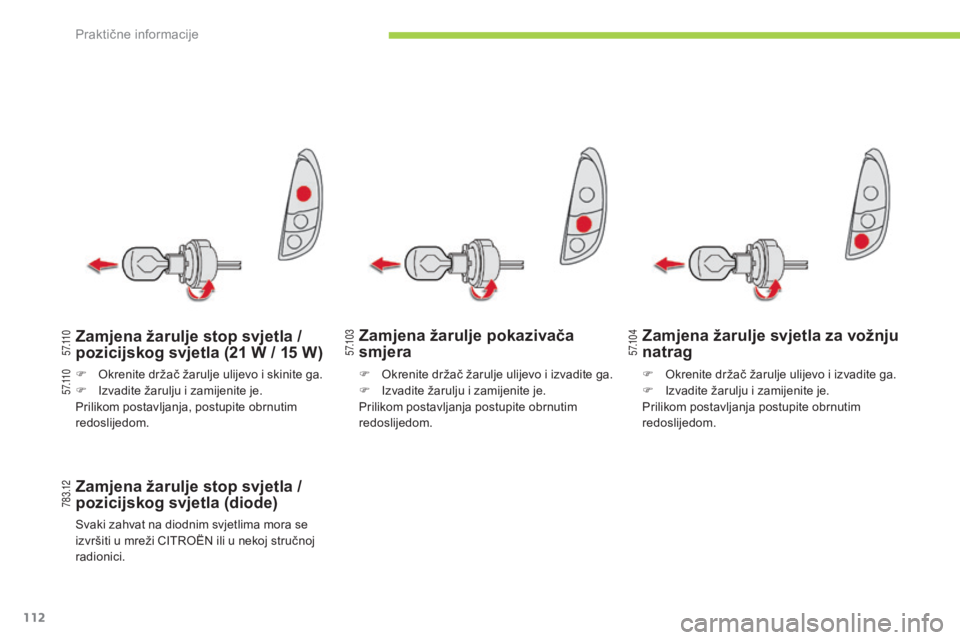

Zamjena žarulje stop svjetla /
pozicijskog svjetla (diode)
svaki zahvat na diodnim svjetlima mora se
izvršiti u mreži CiTr oËn ili u nekoj stručnoj
radionici.
Zamjena žarulje svjetla za vožnju
natrag
Zamjena žarulje stop svjetla /
pozicijskog svjetla (21

W / 15

W)
F okrenite držač žarulje ulijevo i skinite ga.
F
iz vadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. F
ok renite držač žarulje ulijevo i izvadite ga.
F iz vadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom. F
ok renite držač žarulje ulijevo i izvadite ga.
F iz vadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Praktične informacije

204.28584.21
266.7
266.7
113
C-zero_hr_Chap08_info-pratiques_ed01-2014
Zamjena žarulje svjetla za maglu
(W21W - 21
W)
F skinite poklopac.
F ok renite držač žarulje ulijevo i izvadite ga.
F
i
z
vadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.

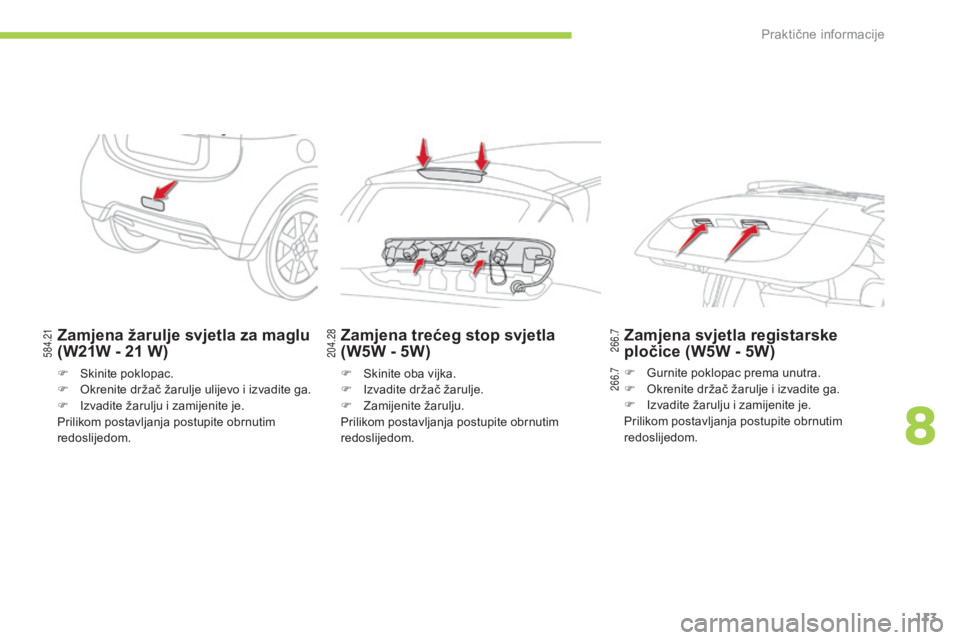

Zamjena trećeg stop svjetla
(W5W - 5W)
F skinite oba vijka.
F iz vadite držač žarulje.
F
z
am
ijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena svjetla registarske
pločice (W5W - 5W)
F Gurnite poklopac prema unutra.
F ok renite držač žarulje i izvadite ga.
F
i
z
vadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.
8
Praktične informacije

55.99
55.99
55.99
114
C-zero_hr_Chap08_info-pratiques_ed01-2014

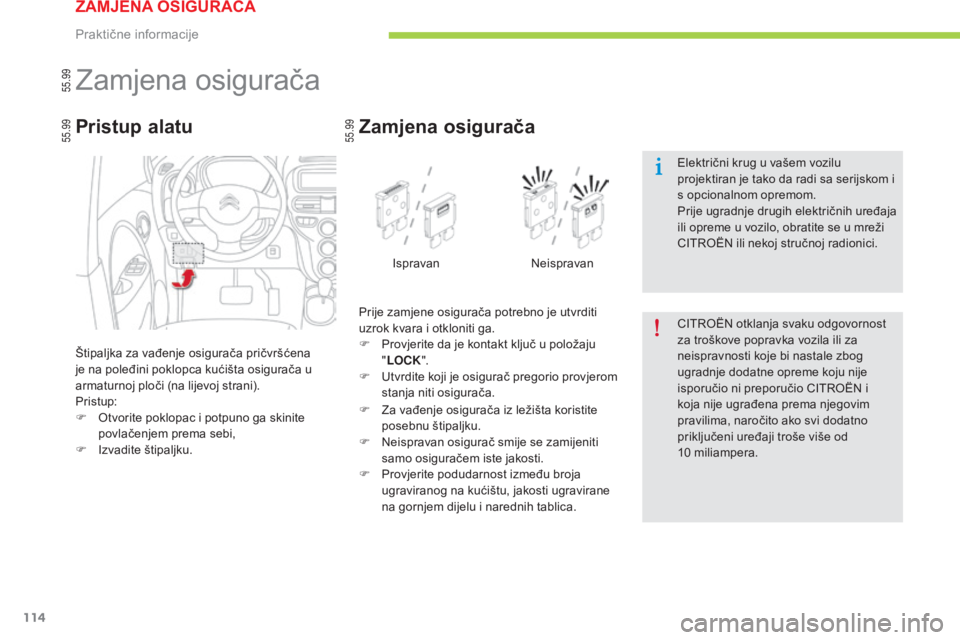

zamjena osigurača
Štipaljka za vađenje osigurača pričvršćena
je na poleđini poklopca kućišta osigurača u
armaturnoj ploči (na lijevoj strani).
Pristup:
F
o
t
vorite poklopac i potpuno ga skinite
povlačenjem prema sebi,
F
i
z
vadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F
P
rovjerite da je kontakt ključ u položaju
" LOCK ".
F

U
tvrdite koji je osigurač pregorio provjerom
stanja niti osigurača.
Zamjena osigurača
ispravanne ispravan
F
z
a v
ađenje osigurača iz ležišta koristite
posebnu štipaljku.
F
n
e
ispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P

rovjerite podudarnost između broja
ugraviranog na kućištu, jakosti ugravirane
na gornjem dijelu i narednih tablica. C
iTr

o
Ën
otklanja svaku odgovornost
za troškove popravka vozila ili za
neispravnosti koje bi nastale zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio C
iTr

o
Ën
i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil

iampera.
el
ektrični krug u vašem vozilu
projektiran je tako da radi sa serijskom i
s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
C
iTr
o
Ën
ili nekoj stručnoj radionici.
ZAmjENA
OSIGURAčA
Praktične informacije

55.99
55.99
115
C-zero_hr_Chap08_info-pratiques_ed01-2014

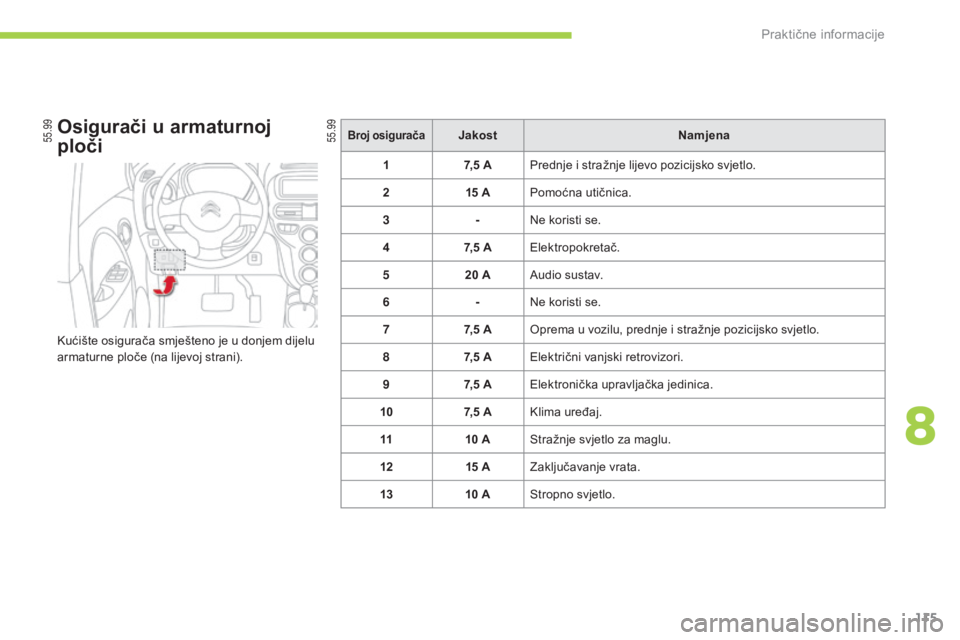

Osigurači u armaturnoj
ploči
kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Broj osiguračajakostNamjena
1 7,5
A Prednje i stražnje lijevo pozicijsko svjetlo.
2 15
A Pomoćna utičnica.
3 -
ne k

oristi se.
4 7,5
A
el
ektropokretač.
5 20
A
au
dio sustav.
6 -
ne k

oristi se.
7 7,5
A
op
rema u vozilu, prednje i stražnje pozicijsko svjetlo.
8 7,5
A
el
ektrični vanjski retrovizori.
9 7,5
A
ele
ktronička upravljačka jedinica.
10 7,5
A
kl
ima uređaj.
11 10
A
st
ražnje svjetlo za maglu.
12 15
A
za
ključavanje vrata.
13 10
A
st
ropno svjetlo.
8
Praktične informacije

55.99
116
C-zero_hr_Chap08_info-pratiques_ed01-2014
Broj osiguračajakostNamjena
14 15
A Brisač stražnjeg stakla.
15 7,5
A Ploča s instrumentima.
16 7,5
A Grijanje.
17 20
A Grijači sjedala.
18 10
A
op
cija.
19 7,5
A Grijači vanjskih retrovizora.
20 20
A Brisač vjetrobrana.
21 7,5
A
zr
ačni jastuci.
22 30
A Grijač stražnjeg stakla.
23 30
A Grijanje.
24 -
ne k

oristi se.
25 10
A
ra
dio.
26 15
A
osi
gurač kabine.
Pristup osiguračima
Vidi točku "Pristup alatu".
Praktične informacije

55.9955.99
55.99
117
C-zero_hr_Chap08_info-pratiques_ed01-2014
Broj osiguračajakost Namjena
1 -
ne k

oristi se.
2 30
A
i
nterni osigurač.
3 40
A
ele
ktromotor.
4 40
A Ventilator hladnjaka.
5 40
A
el
ektrični podizači prozora.
6 30
A Vakuum pumpa.
7 15
A
ra
čunalo glavnog akumulatora.
8 15
A Treće stop svjetlo.
9 15
A Prednja svjetla za maglu.
10 15
A Pumpa za vodu.
Osigurači u prednjem
odjeljku
kućište osigurača smješteno je u prednjem
odjeljku, ispod spremnika tekućine kruga
grijanja.
s
a
mo te osigurače smijete zamijeniti.
za z

amjenu osigurača ostalih modula
(vakuum pumpa i pomoćni akumulator)
potreban je zahvat u mreži C
iTr

o
Ën
ili
u nekoj stručnoj radionici.
8
Praktične informacije

55.99
118
C-zero_hr_Chap08_info-pratiques_ed01-2014

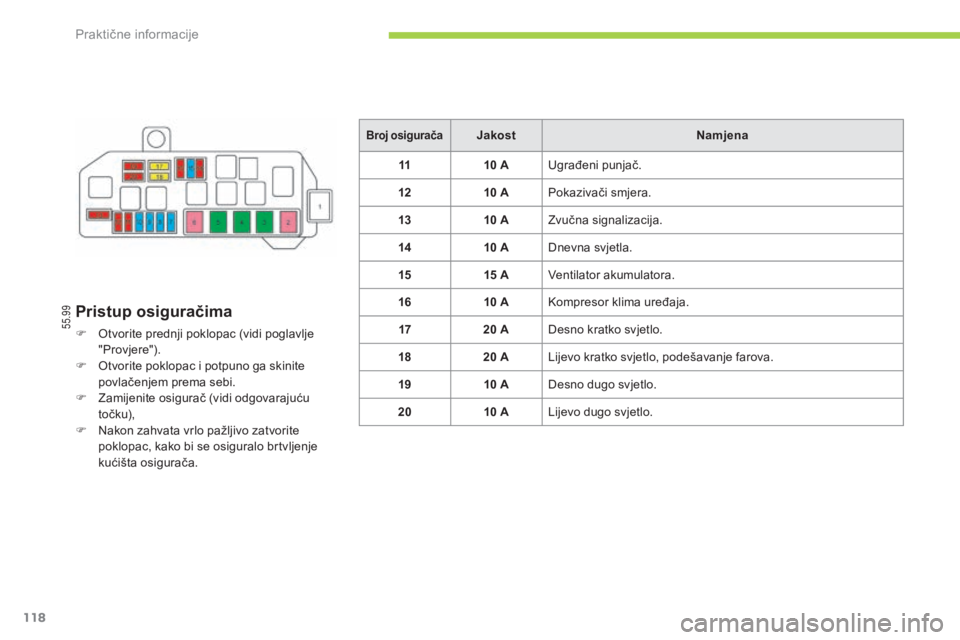

Pristup osiguračima
F otvorite prednji poklopac (vidi poglavlje "Provjere").
F
o
t
vorite poklopac i potpuno ga skinite
povlačenjem prema sebi.
F
z
a
mijenite osigurač (vidi odgovarajuću
to č k u),
F
n
a
kon zahvata vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Broj osiguračajakost Namjena
11 10
A Ugrađeni punjač.
12 10
A Pokazivači smjera.
13 10
A
zv
učna signalizacija.
14 10
A
dn
evna svjetla.
15 15
A Ventilator akumulatora.
16 10
A
ko
mpresor klima uređaja.
17 20
A
de
sno kratko svjetlo.
18 20
A Lijevo kratko svjetlo, podešavanje farova.
19 10
A
de
sno dugo svjetlo.
20 10
A Lijevo dugo svjetlo.
