129
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

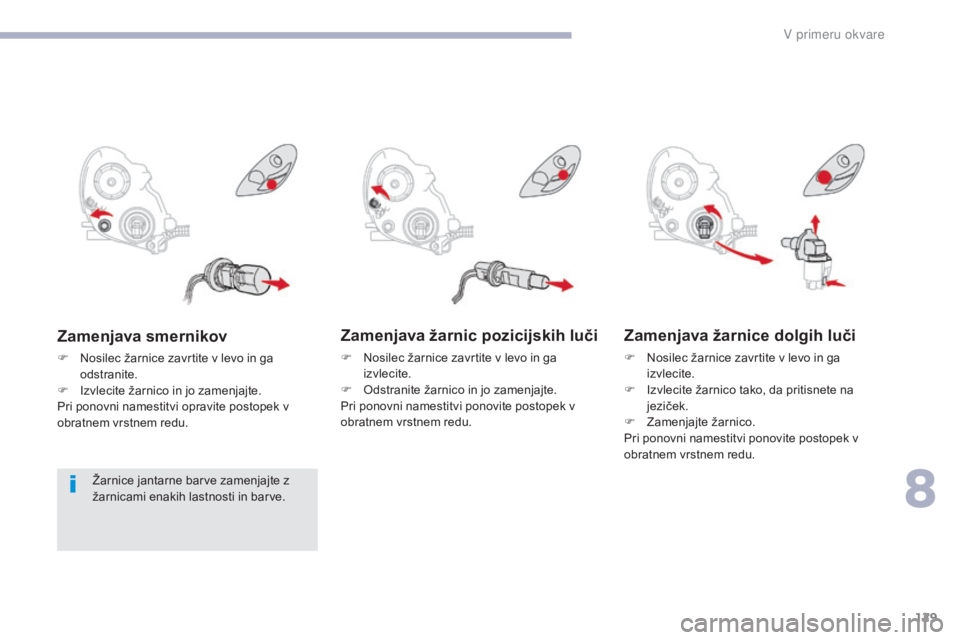

Zamenjava žarnic pozicijskih luči
F Nosilec žarnice zavrtite v levo in ga izvlecite.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnice dolgih luči
F Nosilec žarnice zavrtite v levo in ga izvlecite.
F

I
zvlecite žarnico tako, da pritisnete na
jeziček.
F

Z
amenjajte žarnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava smernikov
F Nosilec žarnice zavrtite v levo in ga odstranite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Žarnice jantarne barve zamenjajte z
žarnicami enakih lastnosti in barve.
8
V

130
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

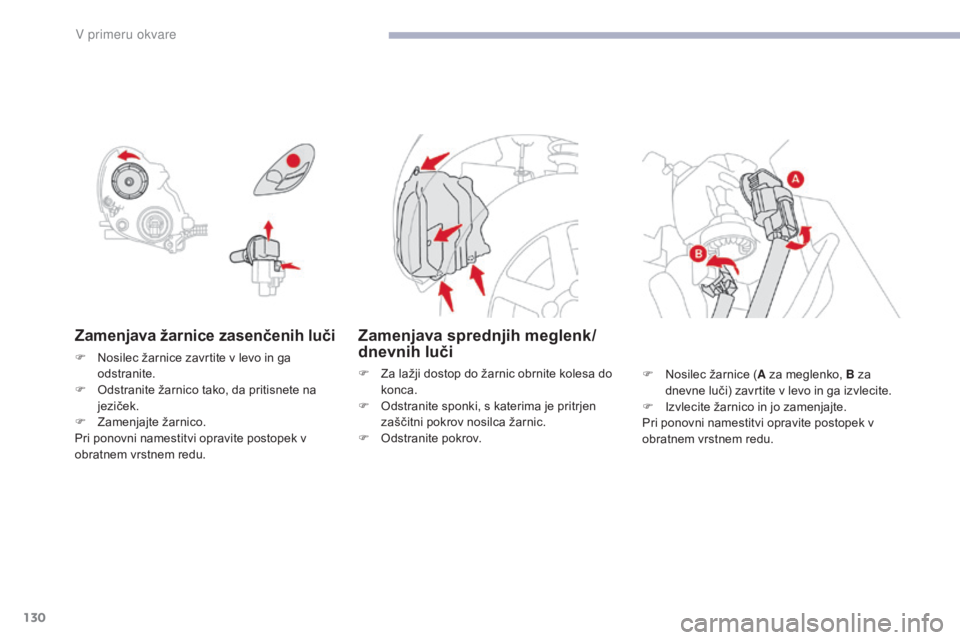

Zamenjava žarnice zasenčenih luči
F Nosilec žarnice zavrtite v levo in ga odstranite.
F

O
dstranite žarnico tako, da pritisnete na
jeziček.
F

Z
amenjajte žarnico.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Zamenjava sprednjih meglenk/
dnevnih luči
F Za lažji dostop do žarnic obrnite kolesa do konca.
F

O
dstranite sponki, s katerima je pritrjen
zaščitni pokrov nosilca žarnic.
F

O
dstranite pokrov. F
N osilec žarnice (A za meglenko, B za
dnevne luči) zavrtite v levo in ga izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
V primeru okvare

131
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016
1. Zavorne/pozicijske luči (21 W / 15
W ali diode)
2.
S

merniki (W Y21W - 21 W)
3.
L

uči za vzvratno vožnjo (W21W - 21 W)

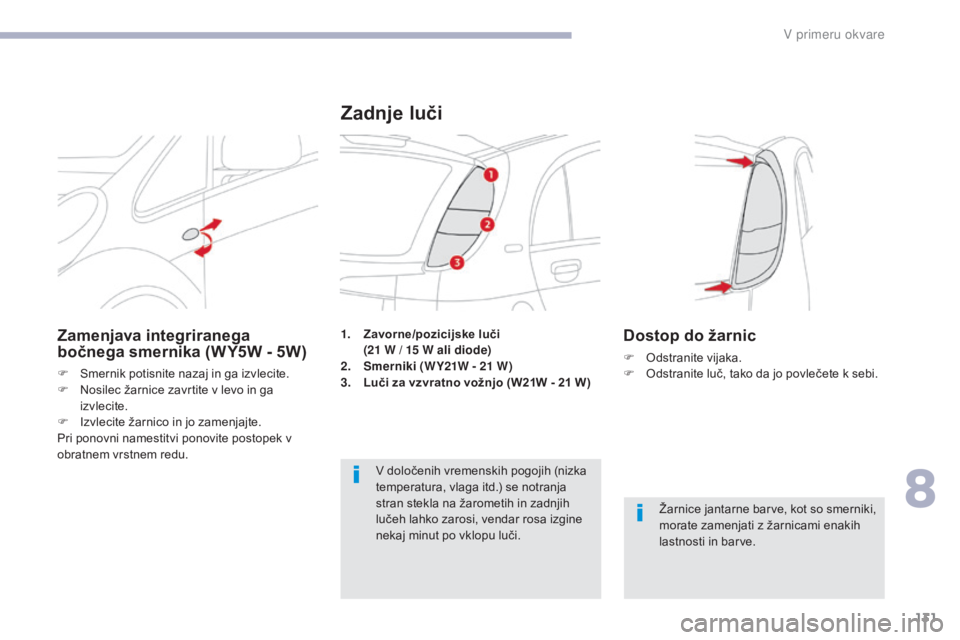

Zadnje luči
Žarnice jantarne barve, kot so smerniki,
morate zamenjati z žarnicami enakih
lastnosti in barve.
V določenih vremenskih pogojih (nizka
temperatura, vlaga itd.) se notranja
stran stekla na žarometih in zadnjih
lučeh lahko zarosi, vendar rosa izgine
nekaj minut po vklopu luči.
Zamenjava integriranega
bočnega smernika (WY5W - 5W)
F Smernik potisnite nazaj in ga izvlecite.
F
N osilec žarnice zavrtite v levo in ga
izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Dostop do žarnic
F Odstranite vijaka.
F O dstranite luč, tako da jo povlečete k sebi.
8
V primeru okvare

132
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

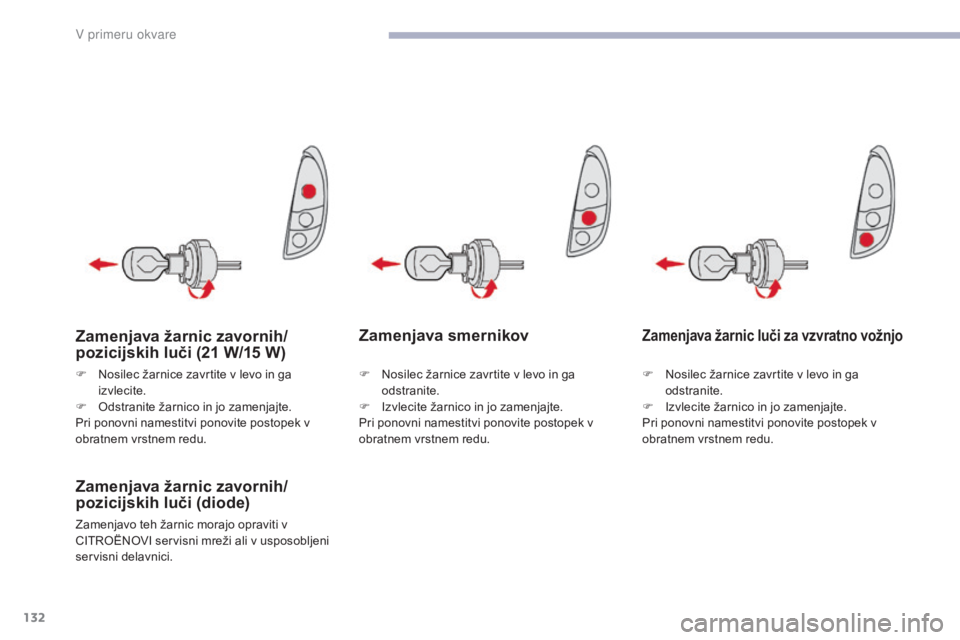

Zamenjava smernikov
Zamenjava žarnic zavornih/
pozicijskih luči (diode)
Zamenjavo teh žarnic morajo opraviti v
CITROËNOVI servisni mreži ali v usposobljeni
servisni delavnici.
Zamenjava žarnic luči za vzvratno vožnjoZamenjava žarnic zavornih/
pozicijskih luči (21 W/15 W)
F Nosilec žarnice zavrtite v levo in ga
izvlecite.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu. F
N osilec žarnice zavrtite v levo in ga
odstranite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu. F
N osilec žarnice zavrtite v levo in ga
odstranite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
V

133
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

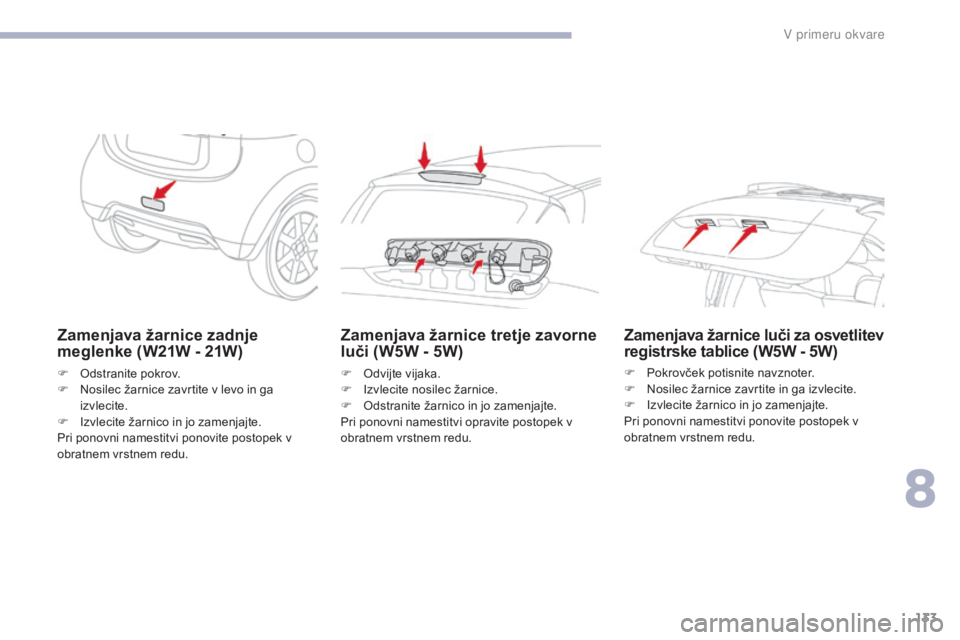

Zamenjava žarnice zadnje
meglenke (W21W - 21W)
F Odstranite pokrov.
F N osilec žarnice zavrtite v levo in ga
izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnice tretje zavorne
luči (W5W - 5W)
F Odvijte vijaka.
F I zvlecite nosilec žarnice.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Zamenjava žarnice luči za osvetlitev
registrske tablice (W5W - 5W)
F Pokrovček potisnite navznoter.
F N osilec žarnice zavrtite in ga izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
8
V

134
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

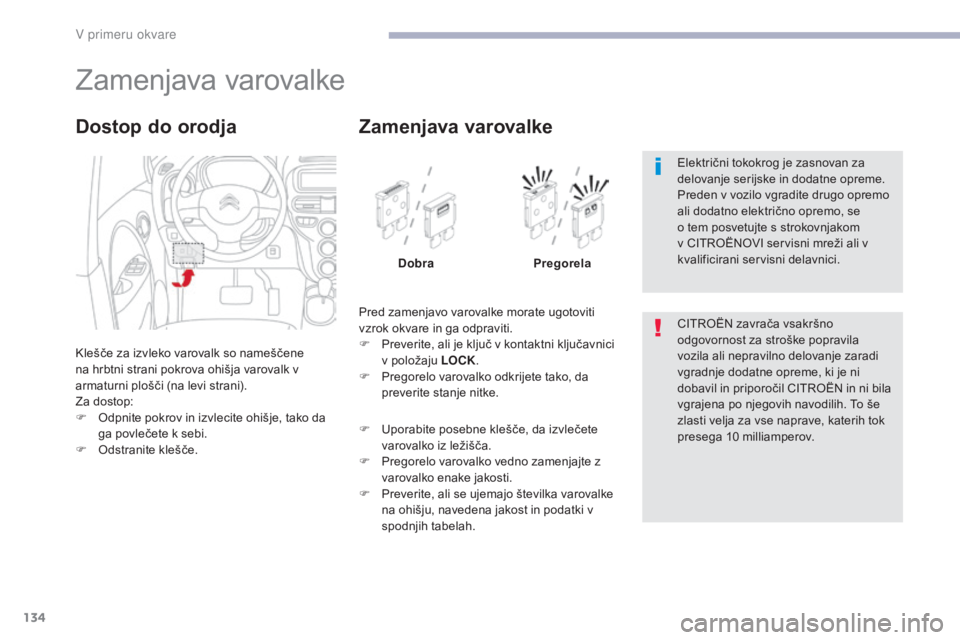

Zamenjava varovalke
Klešče za izvleko varovalk so nameščene
na hrbtni strani pokrova ohišja varovalk v
armaturni plošči (na levi strani).
Za dostop:
F
O
dpnite pokrov in izvlecite ohišje, tako da
ga povlečete k sebi.
F

O
dstranite klešče.
Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti.
F
P
reverite, ali je ključ v kontaktni ključavnici
v položaju LOCK .
F

P
regorelo varovalko odkrijete tako, da
preverite stanje nitke.
Zamenjava varovalke
Dobra Pregorela
F

U

porabite posebne klešče, da izvlečete
varovalko iz ležišča.
F

P

regorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
F

P

reverite, ali se ujemajo številka varovalke
na ohišju, navedena jakost in podatki v
spodnjih tabelah. CITROËN zavrača vsakršno
odgovornost za stroške popravila
vozila ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil CITROËN in ni bila
vgrajena
po njegovih navodilih. To še
zlasti velja za vse naprave, katerih tok
presega 10 milliamperov. Električni tokokrog je zasnovan za
delovanje serijske in dodatne opreme.
Preden v vozilo vgradite drugo opremo
ali dodatno električno opremo, se
o tem posvetujte s strokovnjakom
v CITROËNOVI servisni mreži ali v
kvalificirani servisni delavnici.
V primeru okvare

135
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

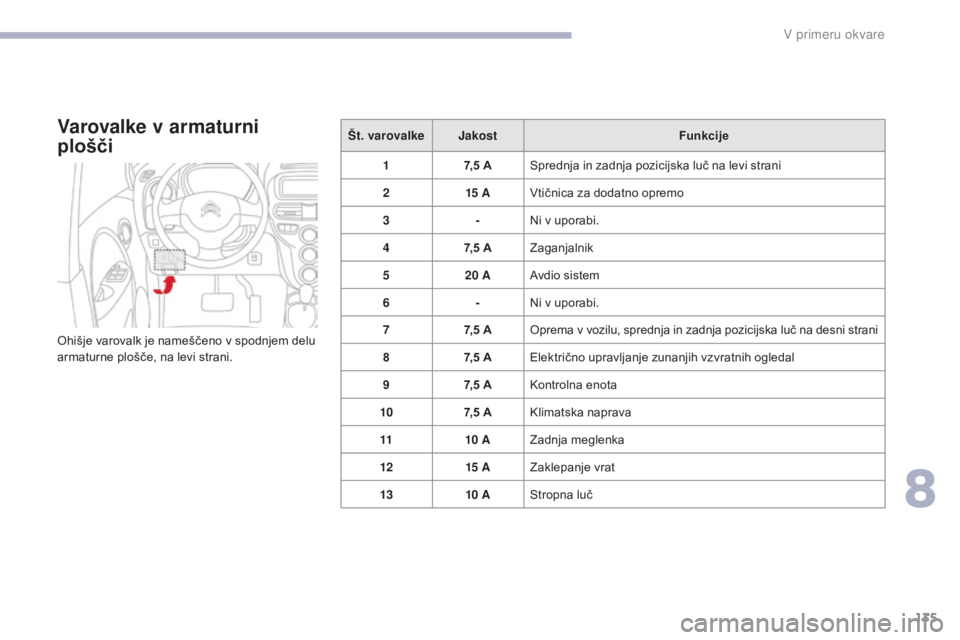

Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.Št. varovalke
Jakost Funkcije
1 7,5 ASprednja in zadnja pozicijska luč na levi strani
2 15 AVtičnica za dodatno opremo
3 -Ni v uporabi.
4 7,5 AZaganjalnik
5 20 AAvdio sistem
6 -Ni v uporabi.
7 7,5 AOprema v vozilu, sprednja in zadnja pozicijska luč na desni strani
8 7,5 AElektrično upravljanje zunanjih vzvratnih ogledal
9 7,5 AKontrolna enota
10 7,5 AKlimatska naprava
11 10 AZadnja meglenka
12 15 AZaklepanje vrat
13 10 AStropna luč
8
V primeru okvare

136
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

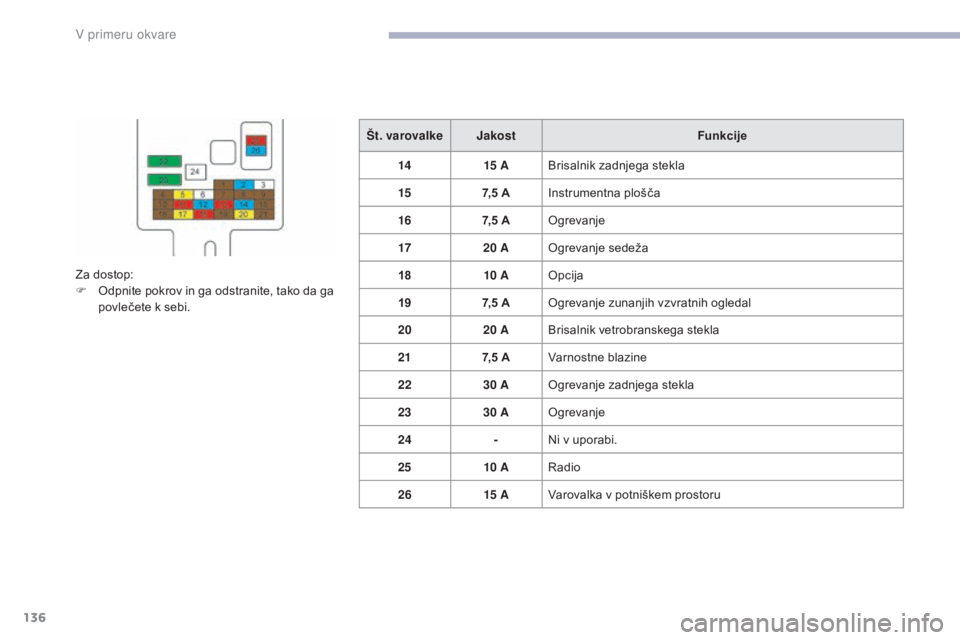

Št. varovalkeJakost Funkcije
14 15 ABrisalnik zadnjega stekla
15 7,5 AInstrumentna plošča
16 7,5 AOgrevanje
17 20 AOgrevanje sedeža
18 10 AOpcija
19 7,5 AOgrevanje zunanjih vzvratnih ogledal
20 20 ABrisalnik vetrobranskega stekla
21 7,5 AVarnostne blazine
22 30 AOgrevanje zadnjega stekla
23 30 AOgrevanje
24 -Ni v uporabi.
25 10 ARadio
26 15 AVarovalka v potniškem prostoru
Za dostop:
F

O

dpnite pokrov in ga odstranite, tako da ga
povlečete k sebi.
V primeru okvare

137
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016
Št. varovalkeJakost Funkcije
1 -Ni v uporabi.
2 30 ANotranja varovalka
3 40 AElektrični motor
4 40 AVentilator hladilnika motorja
5 40 AElektrični pomik stekel
6 30 AVakuumska črpalka
7 15 ARačunalnik glavnega akumulatorja
8 15 ATretja zavorna luč
9 15 ASprednji meglenki
10 15 AVodna črpalka

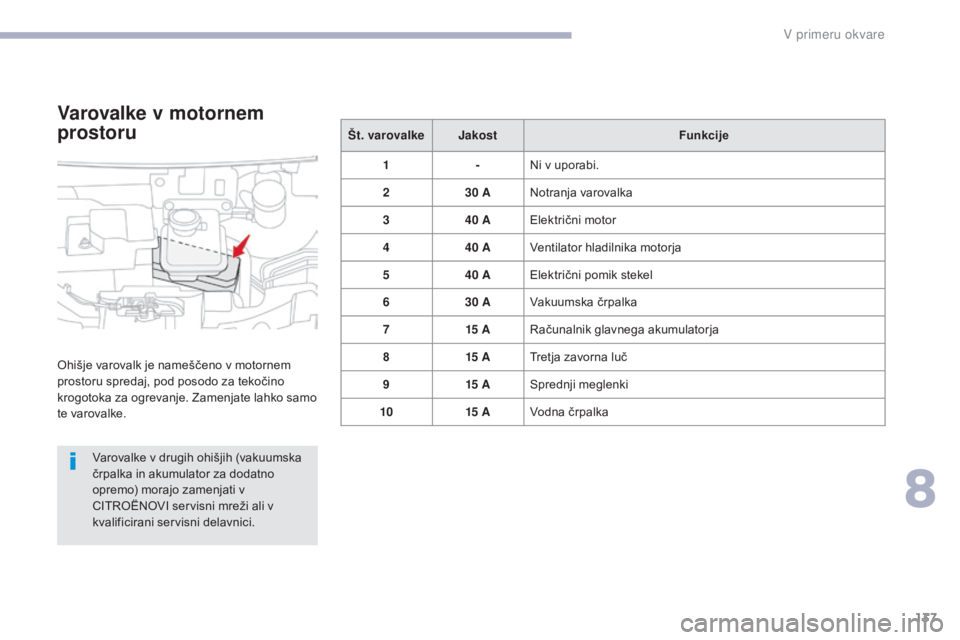

Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru spredaj, pod posodo za tekočino
krogotoka za ogrevanje. Zamenjate lahko samo
te varovalke.
Varovalke v drugih ohišjih (vakuumska
črpalka in akumulator za dodatno
opremo) morajo zamenjati v
CITROËNOVI servisni mreži ali v
kvalificirani servisni delavnici.
8
V primeru okvare

138
C-Zero_sl_Chap08_en-cas-de-panne_ed01-2016

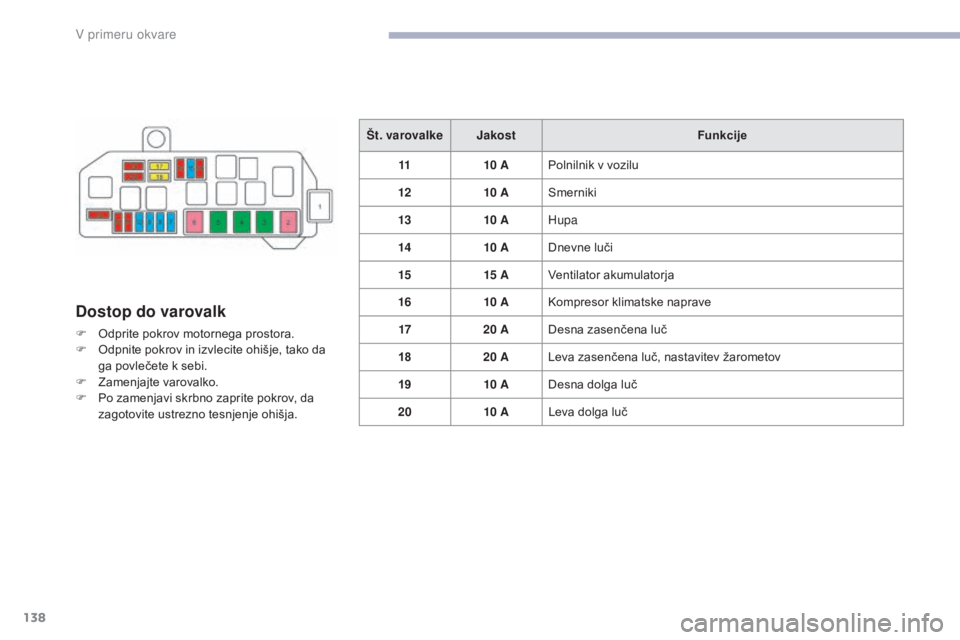

Dostop do varovalk
F Odprite pokrov motornega prostora.
F O dpnite pokrov in izvlecite ohišje, tako da
ga povlečete k sebi.
F

Z
amenjajte varovalko.
F

P
o zamenjavi skrbno zaprite pokrov, da
zagotovite ustrezno tesnjenje ohišja. Št. varovalke
Jakost Funkcije
11 10 APolnilnik v vozilu
12 10 ASmerniki
13 10 AHupa
14 10 ADnevne luči
15 15 AVentilator akumulatorja
16 10 AKompresor klimatske naprave
17 20 ADesna zasenčena luč
18 20 ALeva zasenčena luč, nastavitev žarometov
19 10 ADesna dolga luč
20 10 ALeva dolga luč
