CITROEN C3 2013 Priručnik (in Serbian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C3, Model: CITROEN C3 2013Pages: 313, PDF Size: 10.77 MB

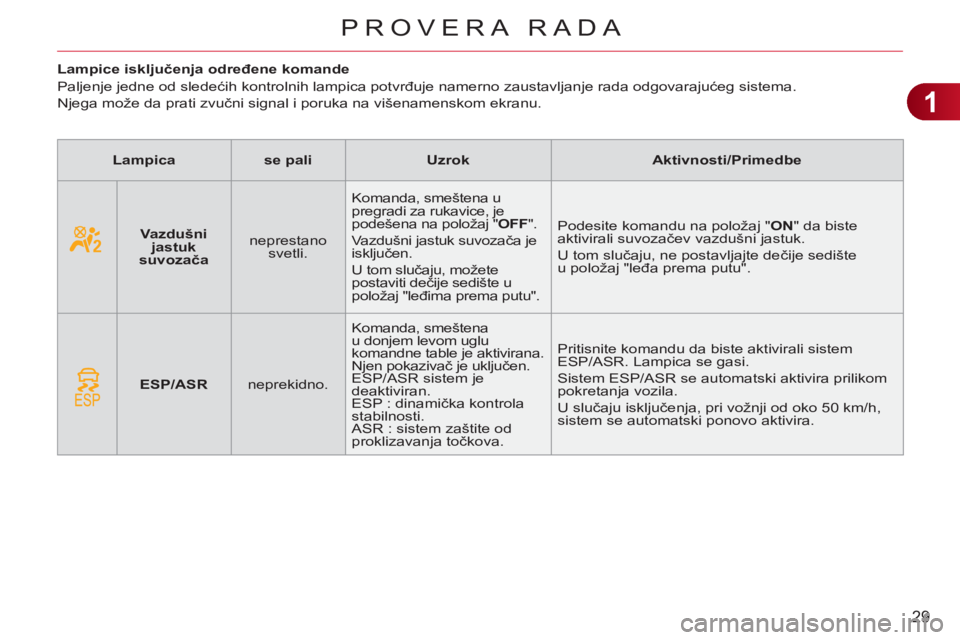

Page 31 of 313
1
29
PROVERA RADA
Lampice isključenja određene komande
Paljenje jedne od sledećih kontrolnih lampica potvrđuje namerno zaustavljanje rada odgovarajućeg sistema.
Njega može da prati zvučni signal i poruka na višenamenskom ekranu.
Vazdušni
jastuk
suvozača
neprestano
svetli. Komanda, smeštena u
pregradi za rukavice, je
podešena na položaj " OFF
".
Vazdušni jastuk suvozača je
isključen.
U tom slučaju, možete
postaviti dečije sedište u
položaj "leđima prema putu". Podesite komandu na položaj " ON
" da biste
aktivirali suvozačev vazdušni jastuk.
U tom slučaju, ne postavljajte dečije sedište
u položaj "leđa prema putu".
ESP/ASR
neprekidno. Komanda, smeštena
u donjem levom uglu
komandne table je aktivirana.
Njen pokazivač je uključen.
ESP/ASR sistem je
deaktiviran.
ESP : dinamička kontrola
stabilnosti.
ASR : sistem zaštite od
proklizavanja točkova. Pritisnite komandu da biste aktivirali sistem
ESP/ASR. Lampica se gasi.
Sistem ESP/ASR se automatski aktivira prilikom
pokretanja vozila.
U slučaju isključenja, pri vožnji od oko 50 km/h,
sistem se automatski ponovo aktivira.
Lampica
se pali
Uzrok
Aktivnosti/Primedbe

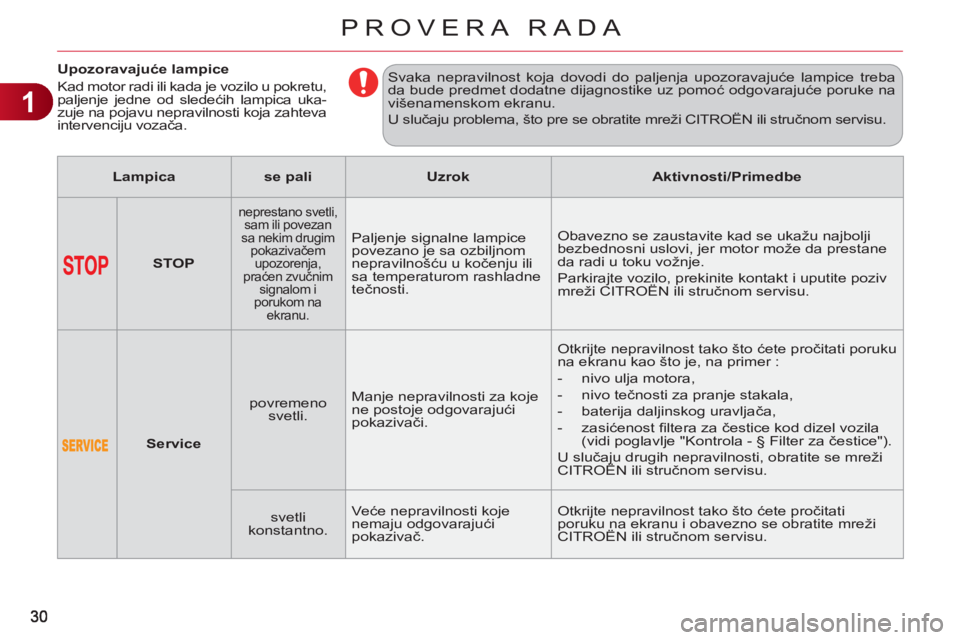

Page 32 of 313
1
PROVERA RADA
Upozoravajuće lampice
Kad motor radi ili kada je vozilo u pokretu,
paljenje jedne od sledećih lampica uka-
zuje na pojavu nepravilnosti koja zahteva
intervenciju vozača. Svaka nepravilnost koja dovodi do paljenja upozoravajuće lampice treba
da bude predmet dodatne dijagnostike uz pomoć odgovarajuće poruke na
višenamenskom ekranu.
U slučaju problema, što pre se obratite mreži CITROËN ili stručnom servisu.
Lampica
se pali
Uzrok
Aktivnosti/Primedbe
STOP
neprestano svetli,
sam ili povezan
sa nekim drugim
pokazivačem
upozorenja,
praćen zvučnim
signalom i
porukom na
ekranu.
Paljenje signalne lampice
povezano je sa ozbiljnom
nepravilnošću u kočenju ili
sa temperaturom rashladne
tečnosti. Obavezno se zaustavite kad se ukažu najbolji
bezbednosni uslovi, jer motor može da prestane
da radi u toku vožnje.
Parkirajte vozilo, prekinite kontakt i uputite poziv
mreži CITROËN ili stručnom servisu.
Service
povremeno
svetli. Manje nepravilnosti za koje
ne postoje odgovarajući
pokazivači. Otkrijte nepravilnost tako što ćete pročitati poruku
na ekranu kao što je, na primer :
- nivo ulja motora,
- nivo tečnosti za pranje stakala,
- baterija daljinskog uravljača,
- zasićenost fi ltera za čestice kod dizel vozila
(vidi poglavlje "Kontrola - § Filter za čestice").
U slučaju drugih nepravilnosti, obratite se mreži
CITROËN ili stručnom servisu.
svetli
konstantno. Veće nepravilnosti koje
nemaju odgovarajući
pokazivač. Otkrijte nepravilnost tako što ćete pročitati
poruku na ekranu i obavezno se obratite mreži
CITROËN ili stručnom servisu.

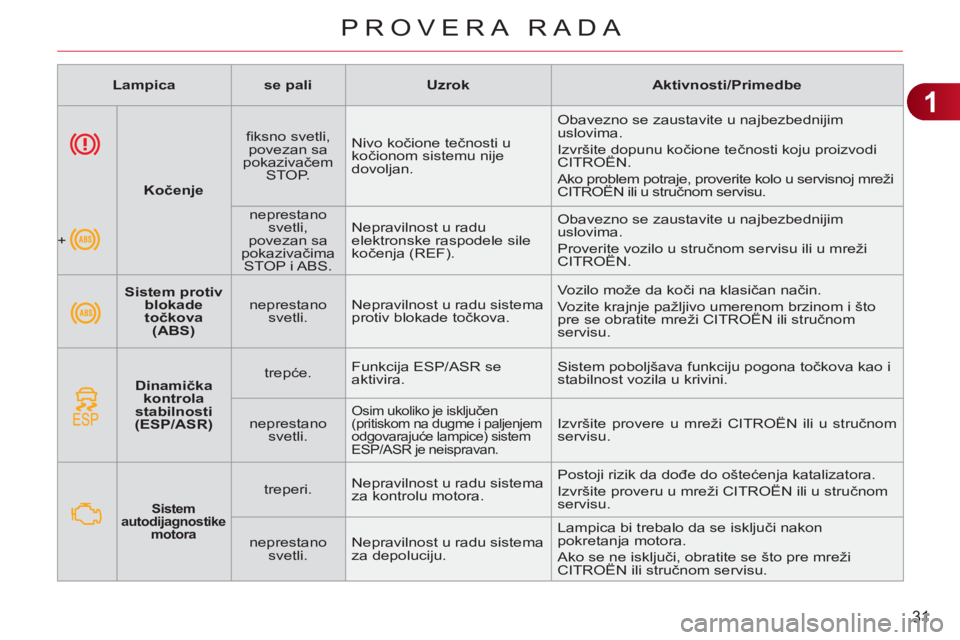

Page 33 of 313
1
31
PROVERA RADA
Lampica
se pali
Uzrok
Aktivnosti/Primedbe
Sistem protiv
blokade
točkova
(ABS)
neprestano
svetli. Nepravilnost u radu sistema
protiv blokade točkova. Vozilo može da koči na klasičan način.
Vozite krajnje pažljivo umerenom brzinom i što
pre se obratite mreži CITROËN ili stručnom
servisu.
Dinamička
kontrola
stabilnosti
(ESP/ASR)
trepće. Funkcija ESP/ASR se
aktivira. Sistem poboljšava funkciju pogona točkova kao i
stabilnost vozila u krivini.
neprestano
svetli.
Osim ukoliko je isključen
(pritiskom na dugme i paljenjem
odgovarajuće lampice) sistem
ESP/ASR je neispravan. Izvršite provere u mreži CITROËN ili u stručnom
servisu.
Sistem
autodijagnostike
motora
treperi. Nepravilnost u radu sistema
za kontrolu motora. Postoji rizik da dođe do oštećenja katalizatora.
Izvršite proveru u mreži CITROËN ili u stručnom
servisu.
neprestano
svetli. Nepravilnost u radu sistema
za depoluciju. Lampica bi trebalo da se isključi nakon
pokretanja motora.
Ako se ne isključi, obratite se što pre mreži
CITROËN ili stručnom servisu.
Kočenje
fi ksno svetli,
povezan sa
pokazivačem
STOP. Nivo kočione tečnosti u
kočionom sistemu nije
dovoljan. Obavezno se zaustavite u najbezbednijim
uslovima.
Izvršite dopunu kočione tečnosti koju proizvodi
CITROËN.
Ako problem potraje, proverite kolo u servisnoj mreži
CITROËN ili u stručnom servisu.
+
neprestano
svetli,
povezan sa
pokazivačima
STOP i ABS. Nepravilnost u radu
elektronske raspodele sile
kočenja (REF). Obavezno se zaustavite u najbezbednijim
uslovima.
Proverite vozilo u stručnom servisu ili u mreži
CITROËN.

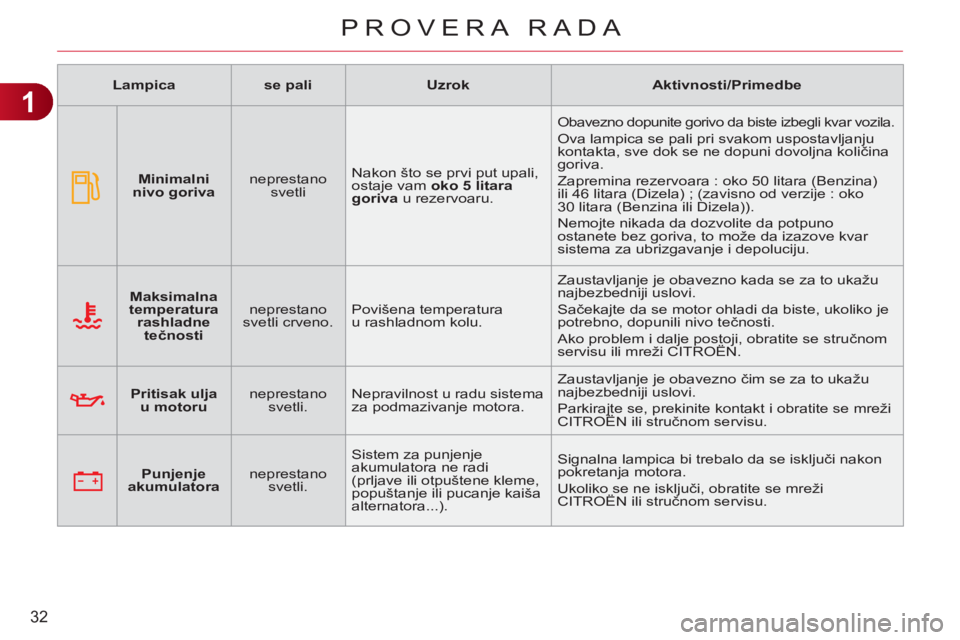

Page 34 of 313
1
32
PROVERA RADA
Lampica
se pali
Uzrok
Aktivnosti/Primedbe
Maksimalna
temperatura
rashladne
tečnosti
neprestano
svetli crveno. Povišena temperatura
u rashladnom kolu. Zaustavljanje je obavezno kada se za to ukažu
najbezbedniji uslovi.
Sačekajte da se motor ohladi da biste, ukoliko je
potrebno, dopunili nivo tečnosti.
Ako problem i dalje postoji, obratite se stručnom
servisu ili mreži CITROËN.
Pritisak ulja
u motoru
neprestano
svetli. Nepravilnost u radu sistema
za podmazivanje motora. Zaustavljanje je obavezno čim se za to ukažu
najbezbedniji uslovi.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili stručnom servisu.
Punjenje
akumulatora
neprestano
svetli. Sistem za punjenje
akumulatora ne radi
(prljave ili otpuštene kleme,
popuštanje ili pucanje kaiša
alternatora...). Signalna lampica bi trebalo da se isključi nakon
pokretanja motora.
Ukoliko se ne isključi, obratite se mreži
CITROËN ili stručnom servisu.
Minimalni
nivo goriva
neprestano
svetli Nakon što se prvi put upali,
ostaje vam oko 5 litara
goriva
u rezervoaru.
Obavezno dopunite gorivo da biste izbegli kvar vozila.
Ova lampica se pali pri svakom uspostavljanju
kontakta, sve dok se ne dopuni dovoljna količina
goriva.
Zapremina rezervoara : oko 50 litara (Benzina)
ili 46 litara (Dizela) ; (zavisno od verzije : oko
30 litara (Benzina ili Dizela)).
Nemojte nikada da dozvolite da potpuno
ostanete bez goriva, to može da izazove kvar
sistema za ubrizgavanje i depoluciju.

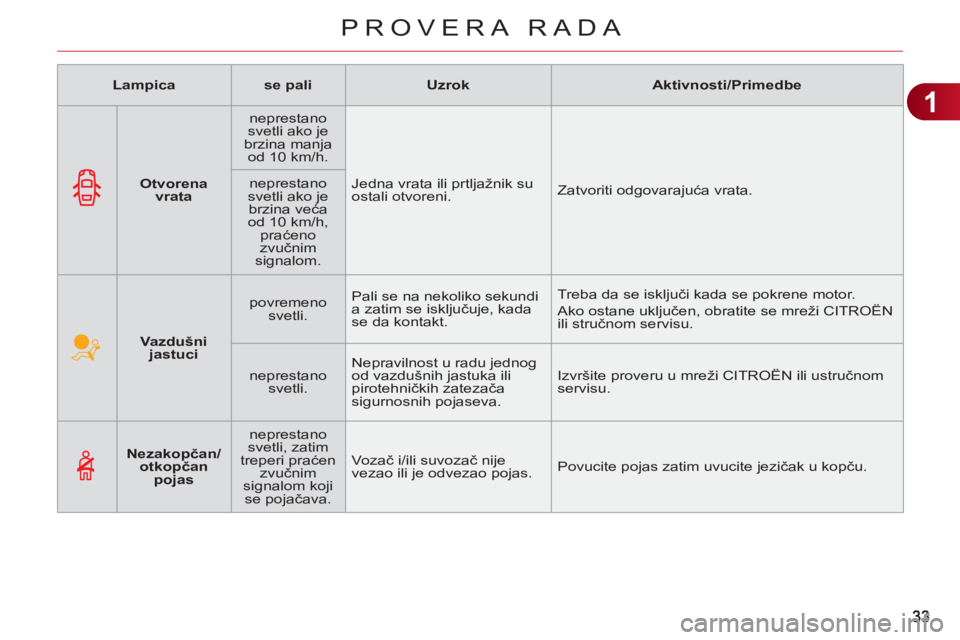

Page 35 of 313
1
PROVERA RADA
Vazdušni
jastuci
povremeno
svetli. Pali se na nekoliko sekundi
a zatim se isključuje, kada
se da kontakt. Treba da se isključi kada se pokrene motor.
Ako ostane uključen, obratite se mreži CITROËN
ili stručnom servisu.
neprestano
svetli. Nepravilnost u radu jednog
od vazdušnih jastuka ili
pirotehničkih zatezača
sigurnosnih pojaseva. Izvršite proveru u mreži CITROËN ili ustručnom
servisu.
Nezakopčan
/
otkopčan
pojas
neprestano
svetli, zatim
treperi praćen
zvučnim
signalom koji
se pojačava. Vo z ač i/ili suvozač nije
vezao ili je odvezao pojas. Povucite pojas zatim uvucite jezičak u kopču.
Lampica
se pali
Uzrok
Aktivnosti/Primedbe
Otvorena
vrata
neprestano
svetli ako je
brzina manja
od 10 km/h.
Jedna vrata ili prtljažnik su
ostali otvoreni. Zatvoriti odgovarajuća vrata.
neprestano
svetli ako je
brzina veća
od 10 km/h,
praćeno
zvučnim
signalom.

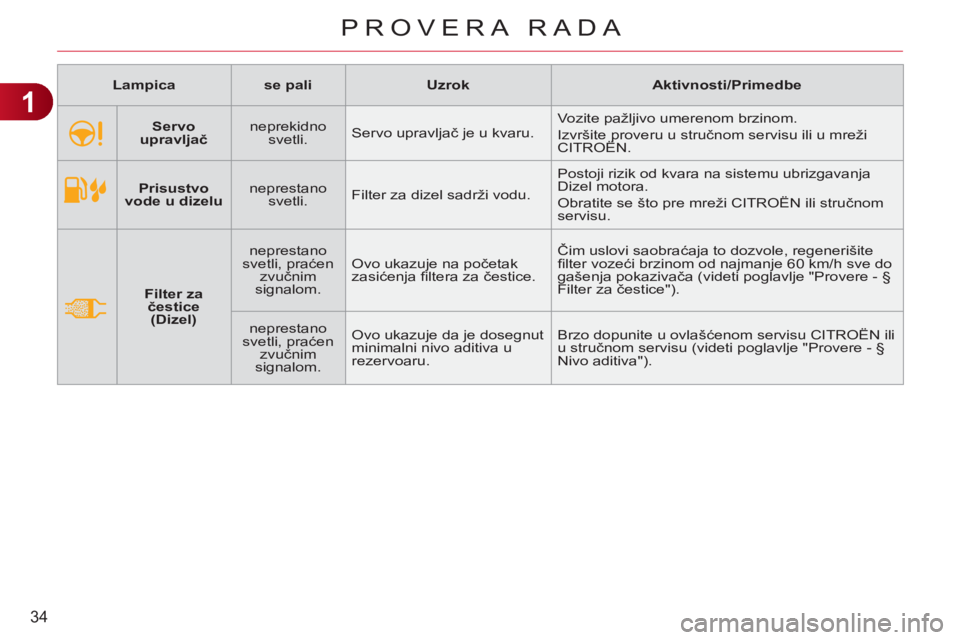

Page 36 of 313
1
34
PROVERA RADA
Lampica
se pali
Uzrok
Aktivnosti/Primedbe
Prisustvo
vode u dizelu
neprestano
svetli. Filter za dizel sadrži vodu. Postoji rizik od kvara na sistemu ubrizgavanja
Dizel motora.
Obratite se što pre mreži CITROËN ili stručnom
servisu.
Servo
upravljač
neprekidno
svetli. Servo upravljač je u kvaru. Vozite pažljivo umerenom brzinom.
Izvršite proveru u stručnom servisu ili u mreži
CITROËN.
Filter za
čestice
(Dizel)
neprestano
svetli, praćen
zvučnim
signalom. Ovo ukazuje na početak
zasićenja fi ltera za čestice. Čim uslovi saobraćaja to dozvole, regenerišite
fi lter vozeći brzinom od najmanje 60 km/h sve do
gašenja pokazivača (videti poglavlje "Provere - §
Filter za čestice").
neprestano
svetli, praćen
zvučnim
signalom.
Ovo ukazuje da je dosegnut
minimalni nivo aditiva u
rezervoaru. Brzo dopunite u ovlašćenom servisu CITROËN ili
u stručnom servisu (videti poglavlje "Provere - §
Nivo aditiva").

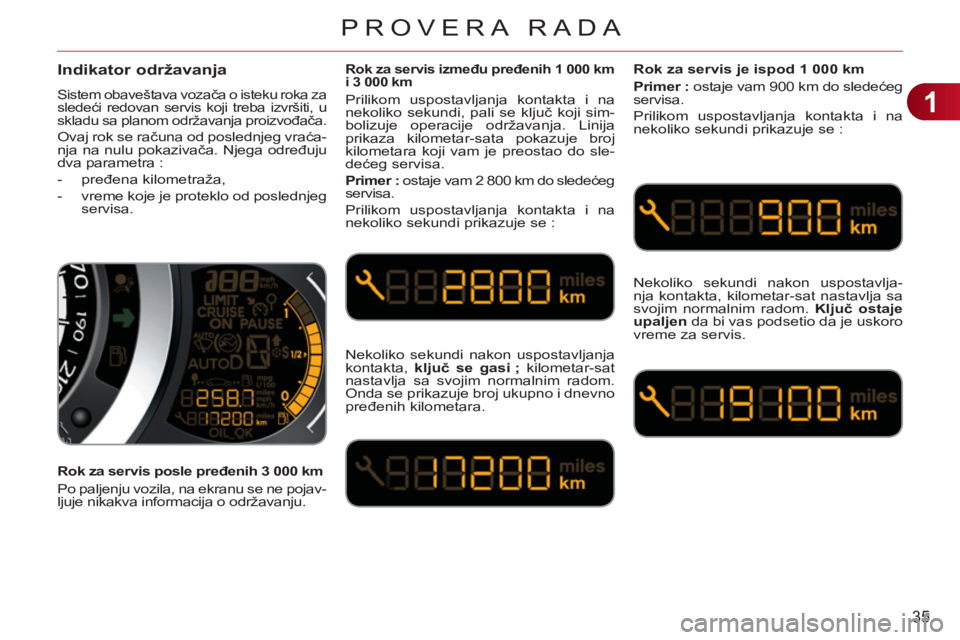

Page 37 of 313
1
35
PROVERA RADA
Indikator održavanja
Sistem obaveštava vozača o isteku roka za
sledeći redovan servis koji treba izvršiti, u
skladu sa planom održavanja proizvođača.
Ovaj rok se računa od poslednjeg vraća-
nja na nulu pokazivača. Njega određuju
dva parametra :
- pređena kilometraža,
- vreme koje je proteklo od poslednjeg
servisa.
Rok za servis između pređenih 1 000 km
i 3 000 km
Prilikom uspostavljanja kontakta i na
nekoliko sekundi, pali se ključ koji sim-
bolizuje operacije održavanja. Linija
prikaza kilometar-sata pokazuje broj
kilometara koji vam je preostao do sle-
dećeg servisa.
Primer :
ostaje vam 2 800 km do sledećeg
servisa.
Prilikom uspostavljanja kontakta i na
nekoliko sekundi prikazuje se :
Rok za servis je ispod 1 000 km
Primer :
ostaje vam 900 km do sledećeg
servisa.
Prilikom uspostavljanja kontakta i na
nekoliko sekundi prikazuje se :
Nekoliko sekundi nakon uspostavljanja
kontakta, ključ se gasi ;
kilometar-sat
nastavlja sa svojim normalnim radom.
Onda se prikazuje broj ukupno i dnevno
pređenih kilometara. Nekoliko sekundi nakon uspostavlja-
nja kontakta, kilometar-sat nastavlja sa
svojim normalnim radom. Ključ ostaje
upaljen
da bi vas podsetio da je uskoro
vreme za servis.
Rok za servis posle pređenih 3 000 km
Po paljenju vozila, na ekranu se ne pojav-
ljuje nikakva informacija o održavanju.

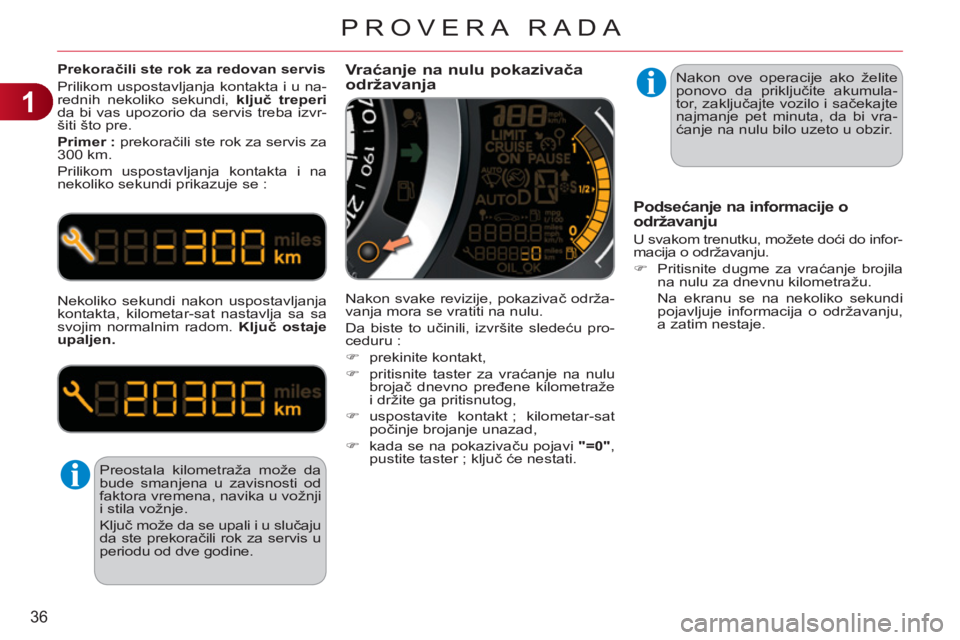

Page 38 of 313
1
36
PROVERA RADA
Prekoračili ste rok za redovan servis
Prilikom uspostavljanja kontakta i u na-
rednih nekoliko sekundi, ključ treperi
da bi vas upozorio da servis treba izvr-
šiti što pre.
Primer :
prekoračili ste rok za servis za
300 km.
Prilikom uspostavljanja kontakta i na
nekoliko sekundi prikazuje se :
Nekoliko sekundi nakon uspostavljanja
kontakta, kilometar-sat nastavlja sa sa
svojim normalnim radom. Ključ ostaje
upaljen.
Preostala kilometraža može da
bude smanjena u zavisnosti od
faktora vremena, navika u vožnji
i stila vožnje.
Ključ može da se upali i u slučaju
da ste prekoračili rok za servis u
periodu od dve godine.
Vraćanje na nulu pokazivačaodržavanja
Nakon svake revizije, pokazivač održa-
vanja mora se vratiti na nulu.
Da biste to učinili, izvršite sledeću pro-
ceduru :
)
prekinite kontakt,
)
pritisnite taster za vraćanje na nulu
brojač dnevno pređene kilometraže
i držite ga pritisnutog,
)
uspostavite kontakt ; kilometar-sat
počinje brojanje unazad,
)
kada se na pokazivaču pojavi "=0"
,
pustite taster ; ključ će nestati.
Podsećanje na informacije o održavanju
U svakom trenutku, možete doći do infor-
macija o održavanju.
)
Pritisnite dugme za vraćanje brojila
na nulu za dnevnu kilometražu.
Na ekranu se na nekoliko sekundi
pojavljuje informacija o održavanju,
a zatim nestaje.
Nakon ove operacije ako želite
ponovo da priključite akumula-
tor, zaključajte vozilo i sačekajte
najmanje pet minuta, da bi vra-
ćanje na nulu bilo uzeto u obzir.
Page 39 of 313
1
PROVERA RADA

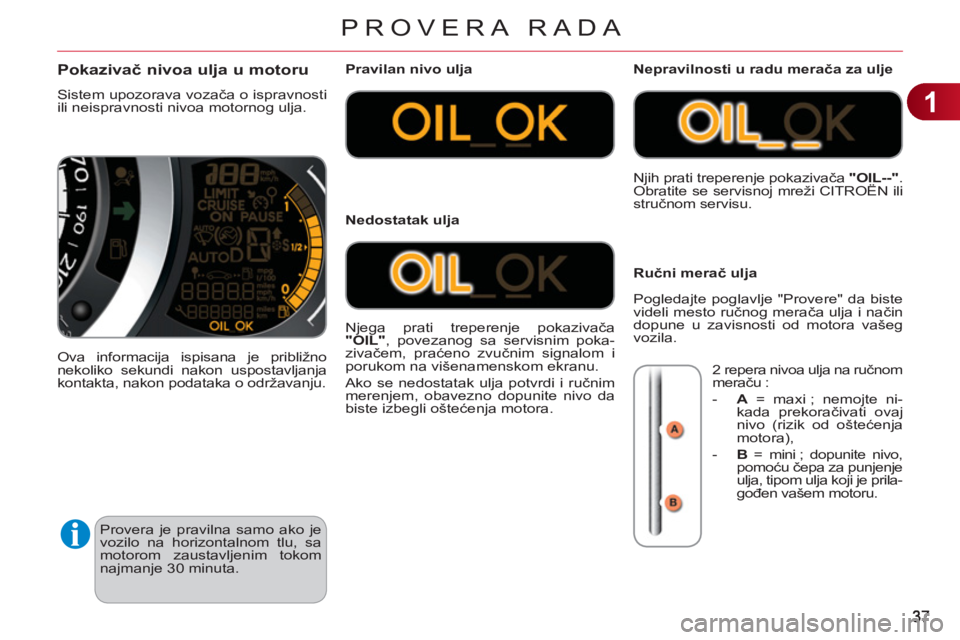

Provera je pravilna samo ako je
vozilo na horizontalnom tlu, sa
motorom zaustavljenim tokom
najmanje 30 minuta.
Pokazivač nivoa ulja u motoru
Sistem upozorava vozača o ispravnosti
ili neispravnosti nivoa motornog ulja.
Ova informacija ispisana je približno
nekoliko sekundi nakon uspostavljanja
kontakta, nakon podataka o održavanju.
Pravilan nivo ulja
Njega prati treperenje pokazivača
"OIL"
, povezanog sa servisnim poka-
zivačem, praćeno zvučnim signalom i
porukom na višenamenskom ekranu.
Ako se nedostatak ulja potvrdi i ručnim
merenjem, obavezno dopunite nivo da
biste izbegli oštećenja motora.
Nedostatak ulja Njih prati treperenje pokazivača "OIL--"
.
Obratite se servisnoj mreži CITROËN ili
stručnom servisu.
Nepravilnosti u radu merača za ulje
Ručni merač ulja
2 repera nivoa ulja na ručnom
meraču :
- A
= maxi ; nemojte ni-
kada prekoračivati ovaj
nivo (rizik od oštećenja
motora),
- B
= mini ; dopunite nivo,
pomoću čepa za punjenje
ulja, tipom ulja koji je prila-
gođen vašem motoru.
Pogledajte poglavlje "Provere" da biste
videli mesto ručnog merača ulja i način
dopune u zavisnosti od motora vašeg
vozila.
Page 40 of 313
1
38

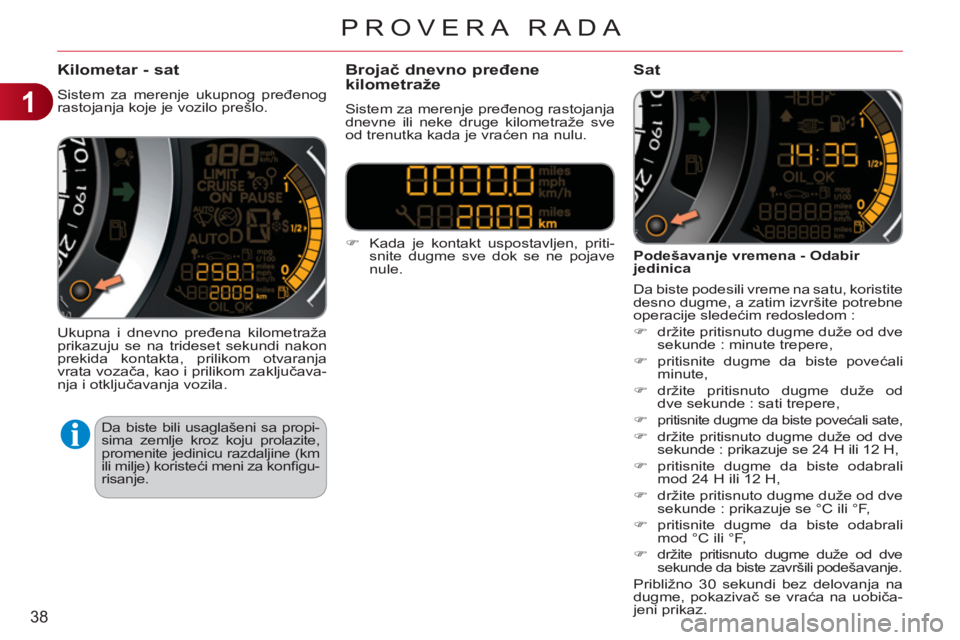

PROVERA RADA
Kilometar - sat
Sistem za merenje ukupnog pređenog
rastojanja koje je vozilo prešlo.
Ukupna i dnevno pređena kilometraža
prikazuju se na trideset sekundi nakon
prekida kontakta, prilikom otvaranja
vrata vozača, kao i prilikom zaključava-
nja i otključavanja vozila.
)
Kada je kontakt uspostavljen, priti-
snite dugme sve dok se ne pojave
nule.
Brojač dnevno pređene kilometraže
Sistem za merenje pređenog rastojanja
dnevne ili neke druge kilometraže sve
od trenutka kada je vraćen na nulu.
Sat
Podešavanje vremena - Odabir
jedinica
Da biste podesili vreme na satu, koristite
desno dugme, a zatim izvršite potrebne
operacije sledećim redosledom :
)
držite pritisnuto dugme duže od dve
sekunde : minute trepere,
)
pritisnite dugme da biste povećali
minute,
)
držite pritisnuto dugme duže od
dve sekunde : sati trepere,
)
pritisnite dugme da biste povećali sate,
)
držite pritisnuto dugme duže od dve
sekunde : prikazuje se 24 H ili 12 H,
)
pritisnite dugme da biste odabrali
mod 24 H ili 12 H,
)
držite pritisnuto dugme duže od dve
sekunde : prikazuje se °C ili °F,
)
pritisnite dugme da biste odabrali
mod °C ili °F,
)
držite pritisnuto dugme duže od dve
sekunde da biste završili podešavanje.
Približno 30 sekundi bez delovanja na
dugme, pokazivač se vraća na uobiča-
jeni prikaz.
Da biste bili usaglašeni sa propi-
sima zemlje kroz koju prolazite,
promenite jedinicu razdaljine (km
ili milje) koristeći meni za konfi gu-
risanje.
