CITROEN C3 2015 Instrukcja obsługi (in Polish)

Informacje praktyczne
8

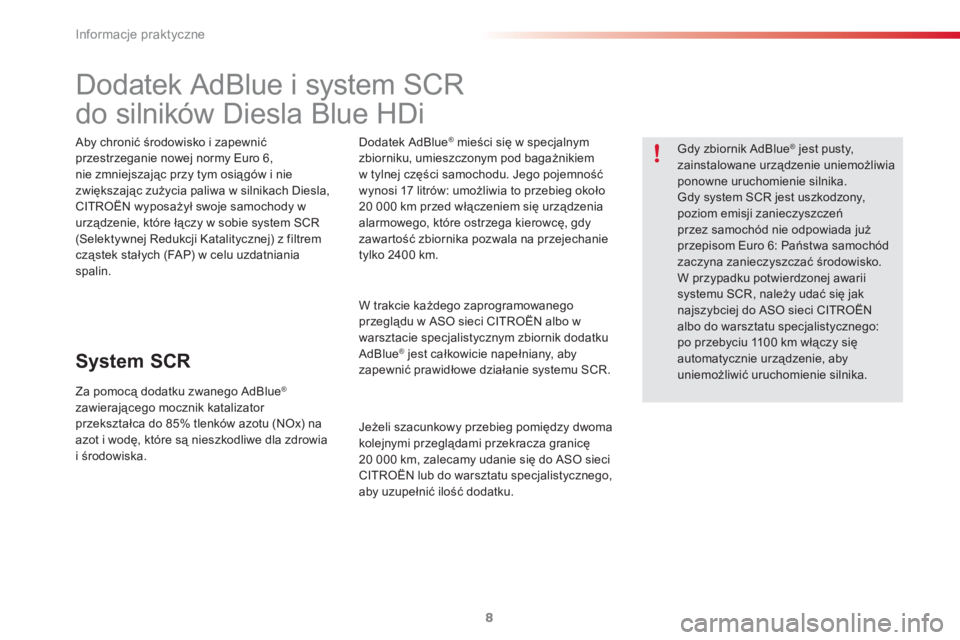

Dodatek AdBlue i system SCR
do silników Diesla Blue HDi


Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6,
nie zmniejszając przy tym osiągów i nie
zwiększając zużycia paliwa w silnikach Diesla,
CITROËN wyposażył swoje samochody w
urządzenie, które łączy w sobie system SCR
(Selektywnej Redukcji Katalitycznej) z filtrem
cząstek stałych (FAP) w celu uzdatniania
spalin.



System SCR


Za pomocą dodatku zwanego AdBlue ®



zawierającego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska.
Gdy zbiornik AdBlue
®


jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR, należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100 km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.

Dodatek AdBlue ®


mieści się w specjalnym
zbiorniku, umieszczonym pod bagażnikiem
w tylnej części samochodu. Jego pojemność
wynosi 17 litrów: umożliwia to przebieg około
20 000 km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400 km.

W trakcie każdego zaprogramowanego
przeglądu w ASO sieci CITROËN albo w
warsztacie specjalistycznym zbiornik dodatku
AdBlue
®

jest całkowicie napełniany, aby
zapewnić prawidłowe działanie systemu SCR.

Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20 000 km, zalecamy udanie się do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku.

11
Informacje praktyczne
9

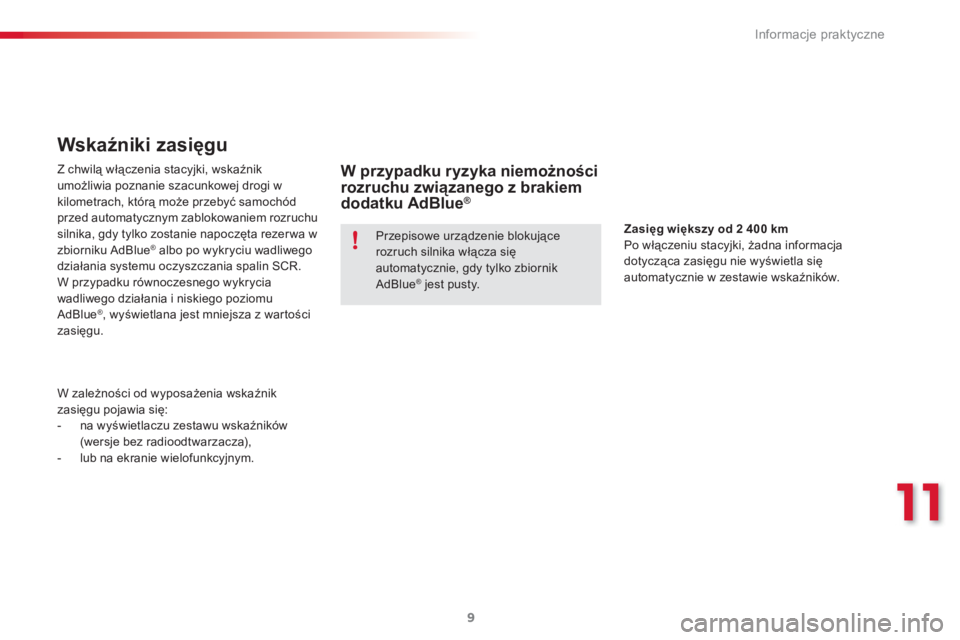

Wskaźniki zasięgu


Z chwilą włączenia stacyjki, wskaźnik
umożliwia poznanie szacunkowej drogi w
kilometrach, którą może przebyć samochód
przed automatycznym zablokowaniem rozruchu
silnika, gdy tylko zostanie napoczęta rezer wa w
zbiorniku AdBlue
®

albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
®

, wyświetlana jest mniejsza z wartości
zasięgu.




W przypadku ryzyka niemożności
rozruchu związanego z brakiem
dodatku AdBlue
®

Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
®

jest pusty.



Zasięg większy od 2 400 km

Po włączeniu stacyjki, żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.


W zależności od wyposażenia wskaźnik
zasięgu pojawia się:


- na wyświetlaczu zestawu wskaźników
(wersje bez radioodtwarzacza),

- lub na ekranie wielofunkcyjnym.

Informacje praktyczne
10

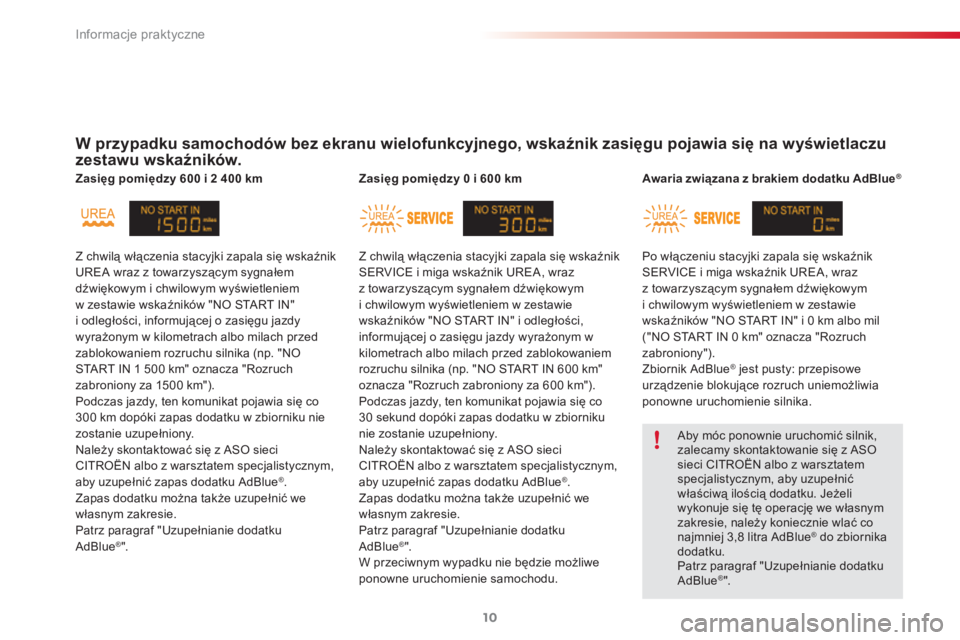

W przypadku samochodów bez ekranu wielofunkcyjnego, wskaźnik zasięgu pojawia się na wyświetlaczu
zestawu wskaźników.





Zasięg pomiędzy 600 i 2 400 km


Zasięg pomiędzy 0 i 600 km


Awaria związana z brakiem dodatku AdBlue ®




Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci CITROËN albo z warsztatem
specjalistycznym, aby uzupełnić
właściwą ilością dodatku. Jeżeli
wykonuje się tę operację we własnym
zakresie, należy koniecznie wlać co
najmniej 3,8 litra AdBlue
®

do zbiornika
dodatku.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
®".
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, wraz
z towarzyszącym sygnałem dźwiękowym
i chwilowym wyświetleniem w zestawie
wskaźników "NO START IN" i 0 km albo mil
("NO START IN 0 km" oznacza "Rozruch
zabroniony").
Zbiornik AdBlue
®
jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika. Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, wraz
z towarzyszącym sygnałem dźwiękowym
i chwilowym wyświetleniem w zestawie
wskaźników "NO START IN" i odległości,
informującej o zasięgu jazdy wyrażonym w
kilometrach albo milach przed zablokowaniem
rozruchu silnika (np. "NO START IN 600 km"
oznacza "Rozruch zabroniony za 600 km").
Podczas jazdy, ten komunikat pojawia się co
30 sekund dopóki zapas dodatku w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®


.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
® ".
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Z chwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i chwilowym wyświetleniem
w zestawie wskaźników "NO START IN"
i odległości, informującej o zasięgu jazdy
wyrażonym w kilometrach albo milach przed
zablokowaniem rozruchu silnika (np. "NO
START IN 1 500 km" oznacza "Rozruch
zabroniony za 1500 km").
Podczas jazdy, ten komunikat pojawia się co
300 km dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®


.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
®".

11
Informacje praktyczne
11

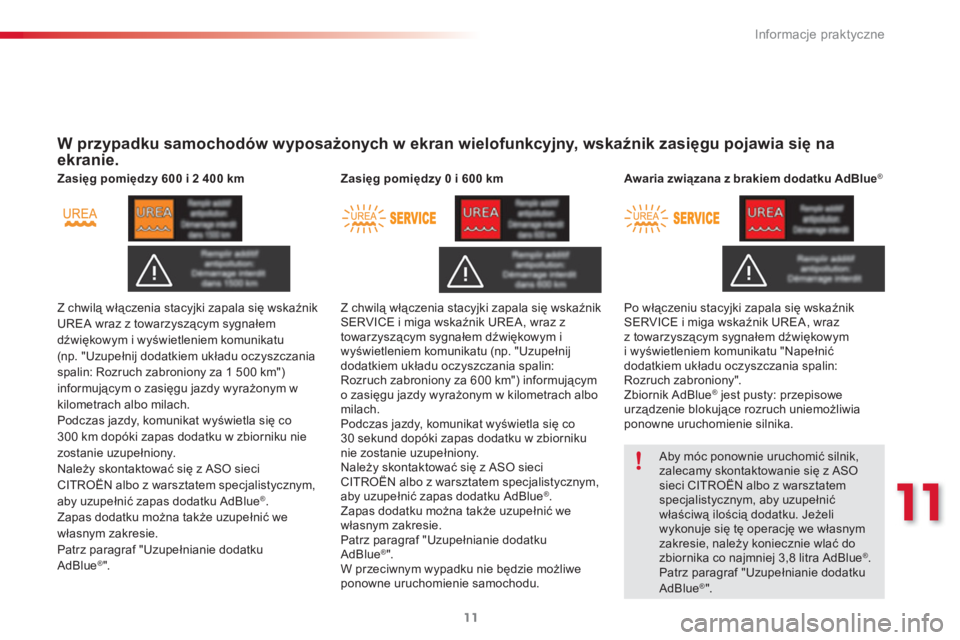

W przypadku samochodów wyposażonych w ekran wielofunkcyjny, wskaźnik zasięgu pojawia się na
ekranie.





Zasięg pomiędzy 600 i 2 400 km

Z chwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. " Uzupełnij dodatkiem układu oczyszczania
spalin: Rozruch zabroniony za 1 500 km")
informującym o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Podczas jazdy, komunikat wyświetla się co
300 km dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®


.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
® ".

Zasięg pomiędzy 0 i 600 km

Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, wraz z
towarzyszącym sygnałem dźwiękowym i
wyświetleniem komunikatu (np. "Uzupełnij
dodatkiem układu oczyszczania spalin:
Rozruch zabroniony za 600 km") informującym
o zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy, komunikat wyświetla się co
30 sekund dopóki zapas dodatku w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®


.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
® ".
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Napełnić
dodatkiem układu oczyszczania spalin:
Rozruch zabroniony".
Zbiornik AdBlue
®


jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.

Awaria związana z brakiem dodatku AdBlue
®


Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci CITROËN albo z warsztatem
specjalistycznym, aby uzupełnić
właściwą ilością dodatku. Jeżeli
wykonuje się tę operację we własnym
zakresie, należy koniecznie wlać do
zbiornika co najmniej 3,8 litra AdBlue
®

.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
® ".

Informacje praktyczne
12

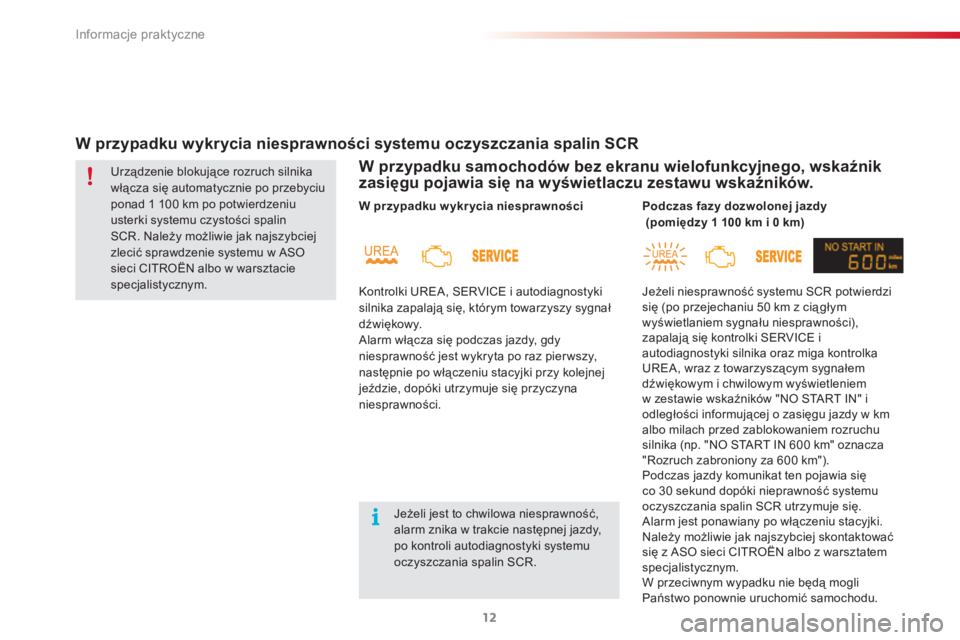

W przypadku samochodów bez ekranu wielofunkcyjnego, wskaźnik
zasięgu pojawia się na wyświetlaczu zestawu wskaźników.


W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przebyciu
ponad 1 100 km po potwierdzeniu
usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej
zlecić sprawdzenie systemu w ASO
sieci CITROËN albo w warsztacie
specjalistycznym.

W przypadku w ykr ycia niesprawności


Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR. Kontrolki UREA, SERVICE i autodiagnostyki
silnika zapalają się, którym towarzyszy sygnał
dźwiękowy.
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności. Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalają się kontrolki SERVICE i
autodiagnostyki silnika oraz miga kontrolka
UREA, wraz z towarzyszącym sygnałem
dźwiękowym i chwilowym wyświetleniem
w zestawie wskaźników "NO START IN" i
odległości informującej o zasięgu jazdy w km
albo milach przed zablokowaniem rozruchu
silnika (np. "NO START IN 600 km" oznacza
"Rozruch zabroniony za 600 km").
Podczas jazdy komunikat ten pojawia się
co 30 sekund dopóki nieprawność systemu
oczyszczania spalin SCR utrzymuje się.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.

Podczas fazy dozwolonej jazdy

(pomiędzy 1 100 km i 0 km)

11
Informacje praktyczne
13

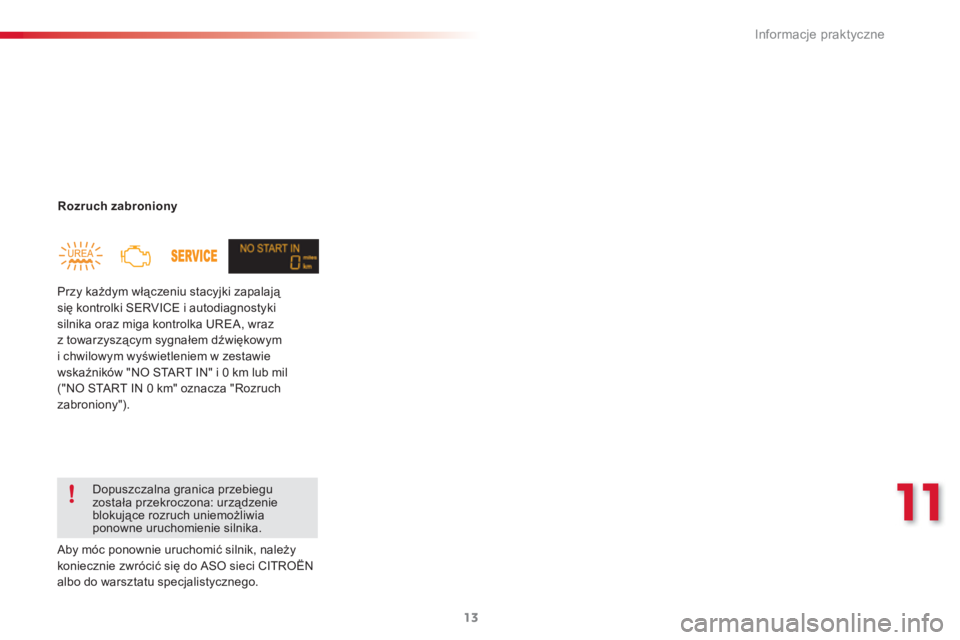

Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika. Przy każdym włączeniu stacyjki zapalają
się kontrolki SERVICE i autodiagnostyki
silnika oraz miga kontrolka UREA, wraz
z towarzyszącym sygnałem dźwiękowym
i chwilowym wyświetleniem w zestawie
wskaźników "NO START IN" i 0 km lub mil
("NO START IN 0 km" oznacza "Rozruch
zabroniony").

Rozruch zabroniony

Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.

Informacje praktyczne
14

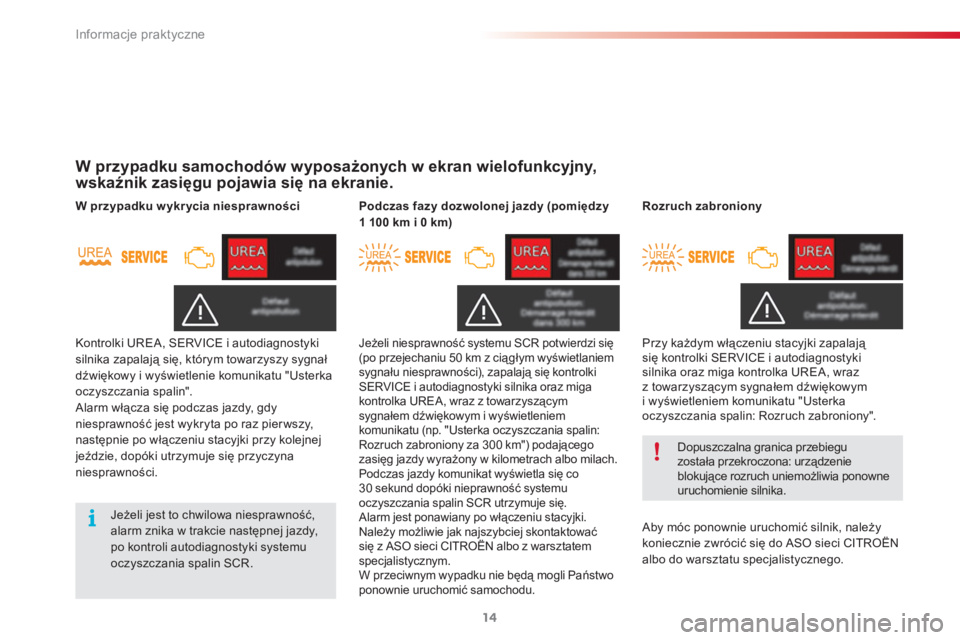

W przypadku samochodów wyposażonych w ekran wielofunkcyjny,
wskaźnik zasięgu pojawia się na ekranie.



Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia ponowne
uruchomienie silnika.

Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR. Kontrolki UREA, SERVICE i autodiagnostyki
silnika zapalają się, którym towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności.


W przypadku w ykr ycia niesprawności


Jeżeli niesprawność systemu SCR potwierdzi się
(po przejechaniu 50 km z ciągłym wyświetlaniem
sygnału niesprawności), zapalają się kontrolki
SERVICE i autodiagnostyki silnika oraz miga
kontrolka UREA, wraz z towarzyszącym
sygnałem dźwiękowym i wyświetleniem
komunikatu (np. "Usterka oczyszczania spalin:
Rozruch zabroniony za 300 km") podającego
zasięg jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund dopóki nieprawność systemu
oczyszczania spalin SCR utrzymuje się.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli Państwo
ponownie uruchomić samochodu.



Podczas fazy dozwolonej jazdy (pomiędzy
1 100 km i 0 km)

Przy każdym włączeniu stacyjki zapalają
się kontrolki SERVICE i autodiagnostyki
silnika oraz miga kontrolka UREA, wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".

Rozruch zabroniony

Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.

11
Informacje praktyczne
15







Zamarznięcie dodatku AdBlue
®



Dodatek AdBlue
®


zamarza w
temperaturze niższej od około -11°C.
System SCR posiada urządzenie do
podgrzewania zbiornika AdBlue
®

,
które umożliwia jazdę w bardzo niskich
temperaturach.

Informacje praktyczne
16
Napełnianie zbiornika AdBlue ®
przewidziano
przy każdym przeglądzie samochodu w
ASO sieci CITROËN albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie zapasu dodatku między
dwoma przeglądami, zwłaszcza jeżeli
sygnalizuje to alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO sieci
CITROËN albo do warsztatu specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.






Uzupełnianie dodatku
AdBlue ®

Dodatek AdBlue ®


jest roztworem na bazie
mocznika. Płyn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli jest przechowywany w
chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami, przemywać natychmiast
i obficie bieżącą wodą albo roztworem do
przemywania oczu przez co najmniej
15 minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia, zasięgnąć
porady lekarza.
W razie połknięcia, przepłukać natychmiast
usta czystą wodą, a następnie wypić dużą ilość
wody.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
produktu. Opary amoniaku działają drażniąco
na błony śluzowe (oczy, nos i gardło).



Środki ostrożności związane z
użytkowaniem


Przechowywać AdBlue ®


poza
zasięgiem dzieci, w oryginalnym
pojemniku.
Nigdy nie przelewać AdBlue
®


do innego
pojemnika: utraciłby wówczas swą
czystość.
Używać wyłącznie dodatku AdBlue
®


zgodnego
z normą ISO 22241.

Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.

Nigdy nie uzupełniać dodatku z
dystrybutora AdBlue
®

przeznaczonego
do użytku ciężarówek.


Konfekcjonowanie w pojemniku z tzw.
"niekapką" umożliwia uproszczenie operacji
uzupełniania. Można zakupić pojemniki po
1,89 litra (1/2 galona) w sieci CITROËNA albo
w warsztacie specjalistycznym.

11
Informacje praktyczne
17

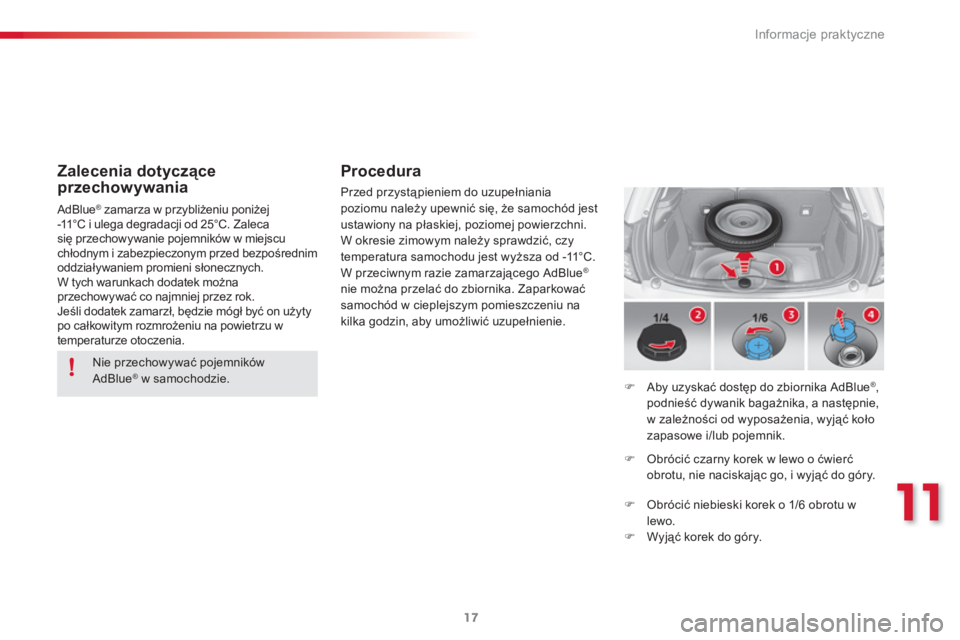

Nie przechowywać pojemników
AdBlue ®

w samochodzie.
AdBlue
®


zamarza w przybliżeniu poniżej
-11°C i ulega degradacji od 25°C. Zaleca
się przechowywanie pojemników w miejscu
chłodnym i zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
Jeśli dodatek zamarzł, będzie mógł być on użyty
po całkowitym rozmrożeniu na powietrzu w
temperaturze otoczenia.


Zalecenia dotyczące
przechowywania
Przed przystąpieniem do uzupełniania
poziomu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa od -11°C.
W przeciwnym razie zamarzającego AdBlue
®



nie można przelać do zbiornika. Zaparkować
samochód w cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.




Procedura




)
Aby uzyskać dostęp do zbiornika AdBlue ®


,
podnieść dywanik bagażnika, a następnie,
w zależności od wyposażenia, wyjąć koło
zapasowe i/lub pojemnik.





)
Obrócić czarny korek w lewo o ćwierć
obrotu, nie naciskając go, i wyjąć do góry.




)
Obrócić niebieski korek o 1/6 obrotu w
lewo.

)
Wyjąć korek do góry.
