Informações práticas
8

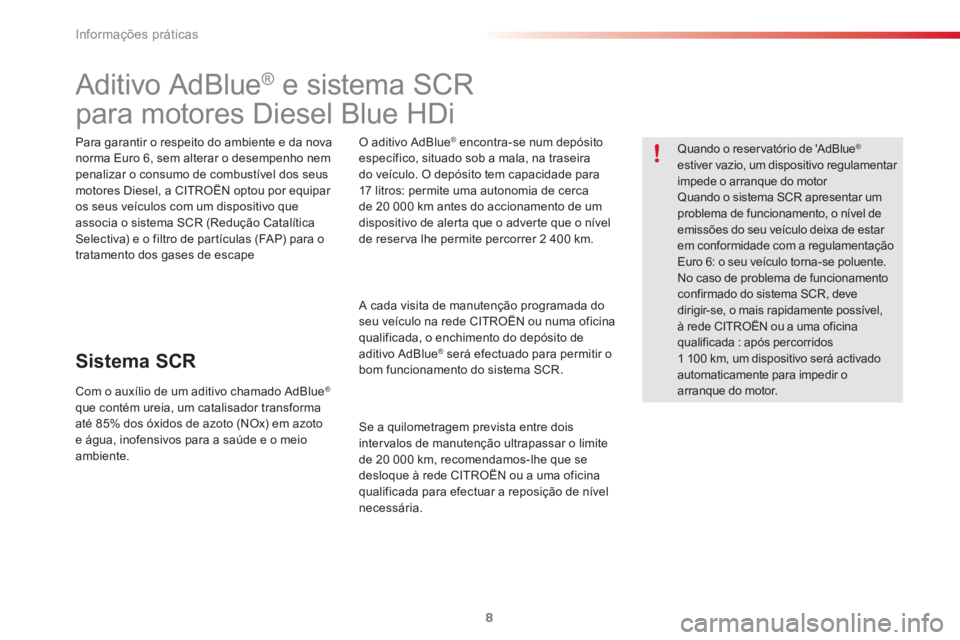

Aditivo AdBlue ®
e sistema SCR
para motores Diesel Blue HDi


Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a CITROËN optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape



Sistema SCR


Com o auxílio de um aditivo chamado AdBlue ®

que contém ureia, um catalisador transforma
até 85% dos óxidos de azoto (NOx) em azoto
e água, inofensivos para a saúde e o meio
ambiente.
Quando o reser vatório de 'AdBlue
®

estiver vazio, um dispositivo regulamentar
impede o arranque do motor
Quando o sistema SCR apresentar um
problema de funcionamento, o nível de
emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve
dirigir-se, o mais rapidamente possível,
à rede CITROËN ou a uma oficina
qualificada : após percorridos
1 100 km, um dispositivo será activado
automaticamente para impedir o
arranque do motor.

O aditivo AdBlue®

encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17 litros: permite uma autonomia de cerca
de 20 000 km antes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reser va lhe permite percorrer 2 400 km.

A cada visita de manutenção programada do
seu veículo na rede CITROËN ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
®
será efectuado para permitir o
bom funcionamento do sistema SCR.

Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20 000 km, recomendamos-lhe que se
desloque à rede CITROËN ou a uma oficina
qualificada para efectuar a reposição de nível
necessária.

11
Informações práticas
9

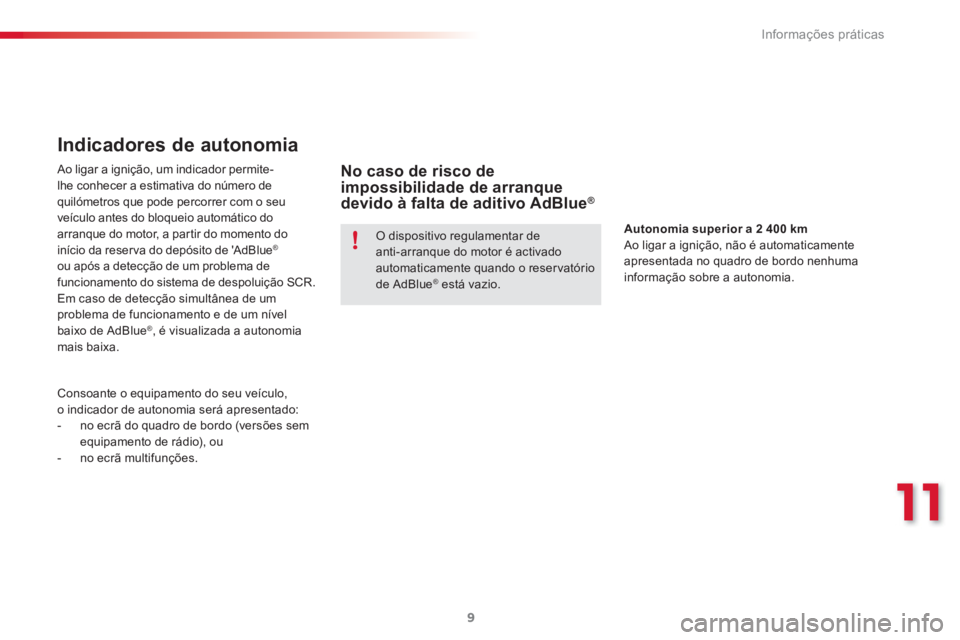

Indicadores de autonomia


Ao ligar a ignição, um indicador permite-
lhe conhecer a estimativa do número de
quilómetros que pode percorrer com o seu
veículo antes do bloqueio automático do
arranque do motor, a partir do momento do
início da reser va do depósito de 'AdBlue
®

ou após a detecção de um problema de
funcionamento do sistema de despoluição SCR.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
®
, é visualizada a autonomia
mais baixa.




No caso de risco de
impossibilidade de arranque
devido à falta de aditivo AdBlue
®

O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o reservatório
de AdBlue
®
está vazio.



Autonomia superior a 2 400 km

Ao ligar a ignição, não é automaticamente
apresentada no quadro de bordo nenhuma
informação sobre a autonomia.


Consoante o equipamento do seu veículo,
o indicador de autonomia será apresentado:


- no ecrã do quadro de bordo (versões sem
equipamento de rádio), ou

- no ecrã multifunções.

Informações práticas
10

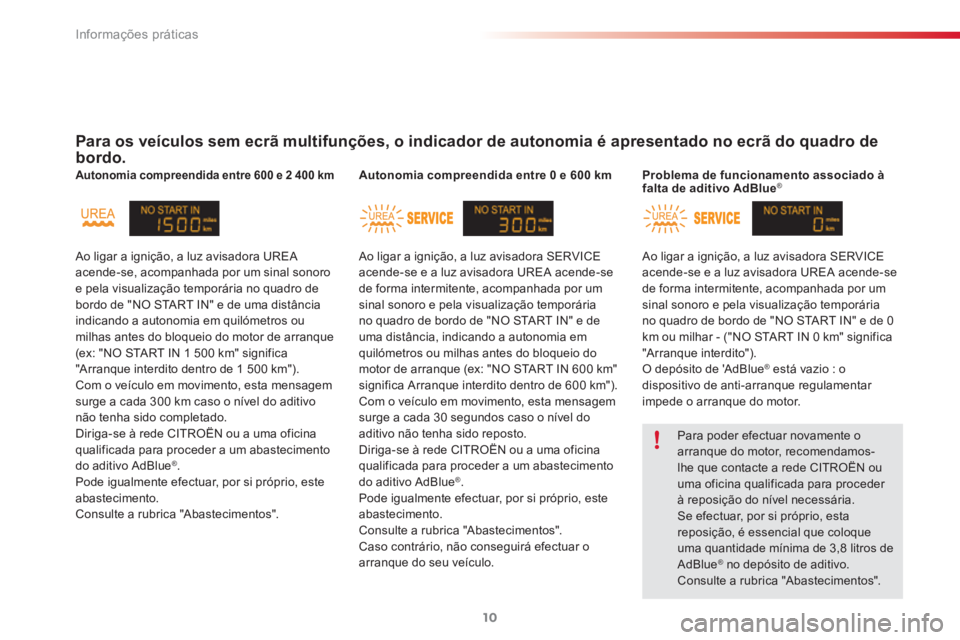

Para os veículos sem ecrã multifunções, o indicador de autonomia é apresentado no ecrã do quadro de
bordo.





Autonomia compreendida entre 600 e 2 400 km



Autonomia compreendida entre 0 e 600 km


Problema de funcionamento associado à
falta de aditivo AdBlue ®


Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede CITROËN ou
uma oficina qualificada para proceder
à reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8 litros de
AdBlue
®
no depósito de aditivo.
Consulte a rubrica "Abastecimentos".
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização temporária
no quadro de bordo de "NO START IN" e de 0
km ou milhar - ("NO START IN 0 km" significa
"Arranque interdito").
O depósito de 'AdBlue
®

está vazio : o
dispositivo de anti-arranque regulamentar
impede o arranque do motor. Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização temporária
no quadro de bordo de "NO START IN" e de
uma distância, indicando a autonomia em
quilómetros ou milhas antes do bloqueio do
motor de arranque (ex: "NO START IN 600 km"
significa Arranque interdito dentro de 600 km").
Com o veículo em movimento, esta mensagem
surge a cada 30 segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®
.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização temporária no quadro de
bordo de "NO START IN" e de uma distância
indicando a autonomia em quilómetros ou
milhas antes do bloqueio do motor de arranque
(ex: "NO START IN 1 500 km" significa
"Arranque interdito dentro de 1 500 km").
Com o veículo em movimento, esta mensagem
surge a cada 300 km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®
.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".

11
Informações práticas
11

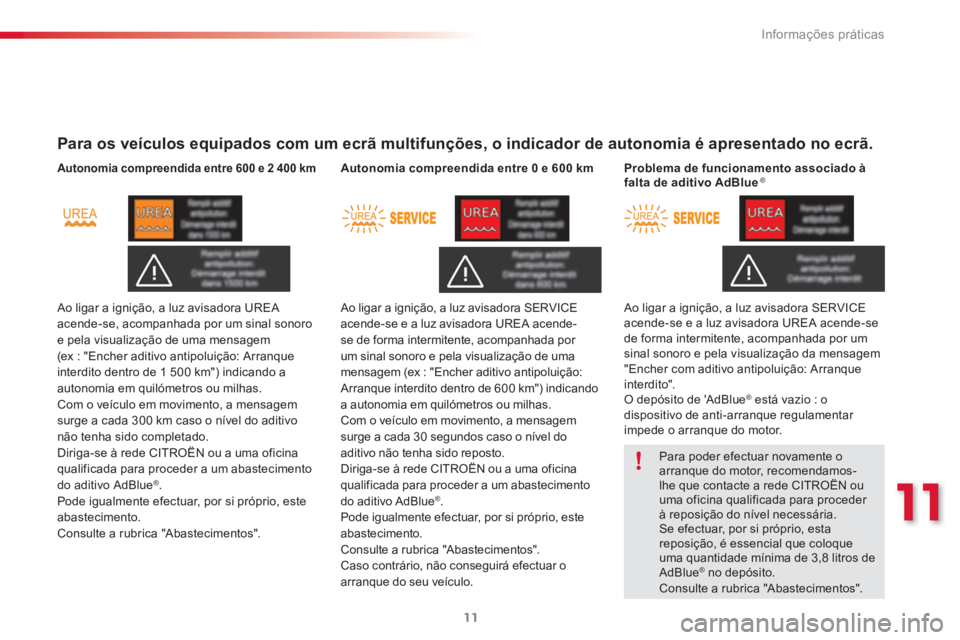

Para os veículos equipados com um ecrã multifunções, o indicador de autonomia é apresentado no ecrã.





Autonomia compreendida entre 600 e 2 400 km


Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização de uma mensagem
(ex : "Encher aditivo antipoluição: Arranque
interdito dentro de 1 500 km") indicando a
autonomia em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 300 km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®
.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".

Autonomia compreendida entre 0 e 600 km

Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhada por
um sinal sonoro e pela visualização de uma
mensagem (ex : "Encher aditivo antipoluição:
Arranque interdito dentro de 600 km") indicando
a autonomia em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 30 segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue®
.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
"Encher com aditivo antipoluição: Arranque
interdito".
O depósito de 'AdBlue
®

está vazio : o
dispositivo de anti-arranque regulamentar
impede o arranque do motor.

Problema de funcionamento associado à
falta de aditivo AdBlue
®


Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede CITROËN ou
uma oficina qualificada para proceder
à reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8 litros de
AdBlue
®
no depósito.
Consulte a rubrica "Abastecimentos".

Informações práticas
12


Para os veículos sem ecrã multifunções, o indicador de autonomia é
apresentado no ecrã do quadro de bordo.


Em caso de detecção de uma avaria no sistema de antipoluiçãoSCR
Um dispositivo de anti-arranque do
motor activa-se automaticamente caso
sejam percorridos mais de 1 100 km
após a confirmação de uma avaria no
sistema de antipoluição SCR. Assim
que possível, verifique o sistema
na rede CITROËN ou numa oficina
qualificada.

Em caso de detecção de uma avaria


Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR. As luzes avisadoras UREA, SERVICE e
autodiagnóstico do motor acendem-se,
acompanhadas por um sinal sonoro.
O alerta é accionado com o veículo
em movimento, quando o problema de
funcionamento for detectado pela primeira
vez e, em seguida, ao ligar a ignição aquando
dos trajectos seguintes, enquanto a causa do
problema de funcionamento persistir. Se o problema de funcionamento do sistema
SCR for confirmado (após percorrer 50 km com
o sinal de avaria permanentemente ligado), ao
ligar a ignição, as luzes avisadoras SERVICE
e autodiagnóstico do motor acendem-se e
a luz avisadora UREA acende-se de forma
intermitente, acompanhadas por um sinal
sonoro e pela apresentação temporária no
quadro de bordo de "NO START IN" e de
uma distância, indicando a autonomia em
quilómetros ou milhas antes do bloqueio
do arranque do motor - (ex: "NO START IN
600 km" significa "Arranque interdito em
600 km").
Com o veículo em movimento esta mensagem
é apresentada a cada 30 segundos enquanto
o problema de funcionamento do sistema
antipoluição SCR subsistir.
O alerta é renovado a partir do momento em
que a ignição é ligada.
Assim que possível deverá dirigir-se à rede
CITROËN ou a uma oficina qualificada.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.

Durante a fase de autonomia autorizada

(entre 1 100 km e 0 km)

11
Informações práticas
13

Ultrapassou o limite da autonomia
autorizada : o dispositivo de anti-
arranque impede o arranque do motor. Cada vez que ligar a ignição, as luzes
avisadoras SERVICE e autodiagnóstico
do motor acendem-se e a luz avisadora
UREA acende-se de forma intermitente,
acompanhadas por um sinal sonoro e pela
apresentação temporária no quadro de bordo
de "NO START IN" e de 0 km ou milhas -
("NO START IN 0 km" significa "Arranque
interdito").

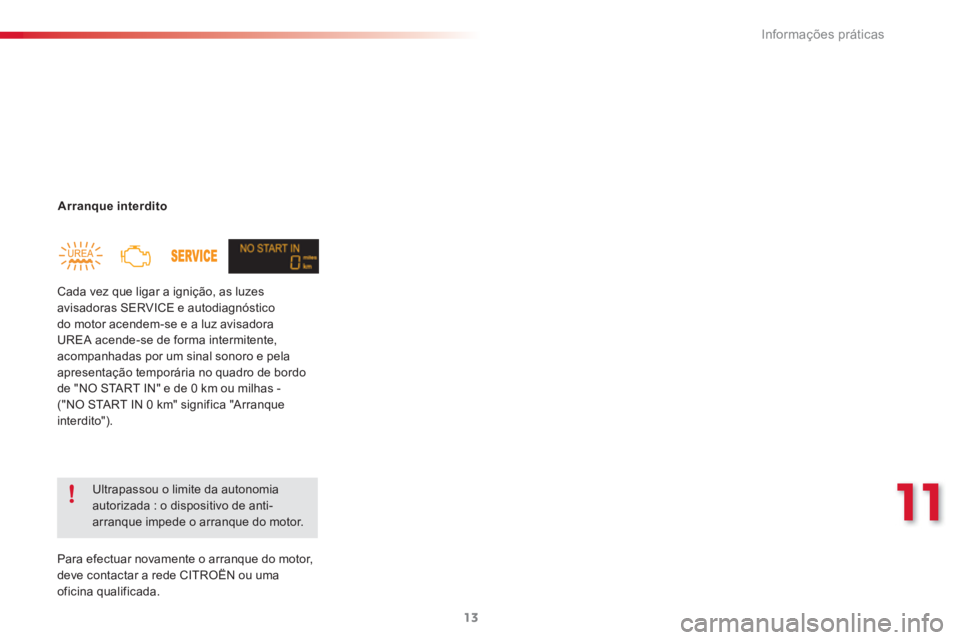

Arranque interdito

Para efectuar novamente o arranque do motor,
deve contactar a rede CITROËN ou uma
oficina qualificada.

Informações práticas
14

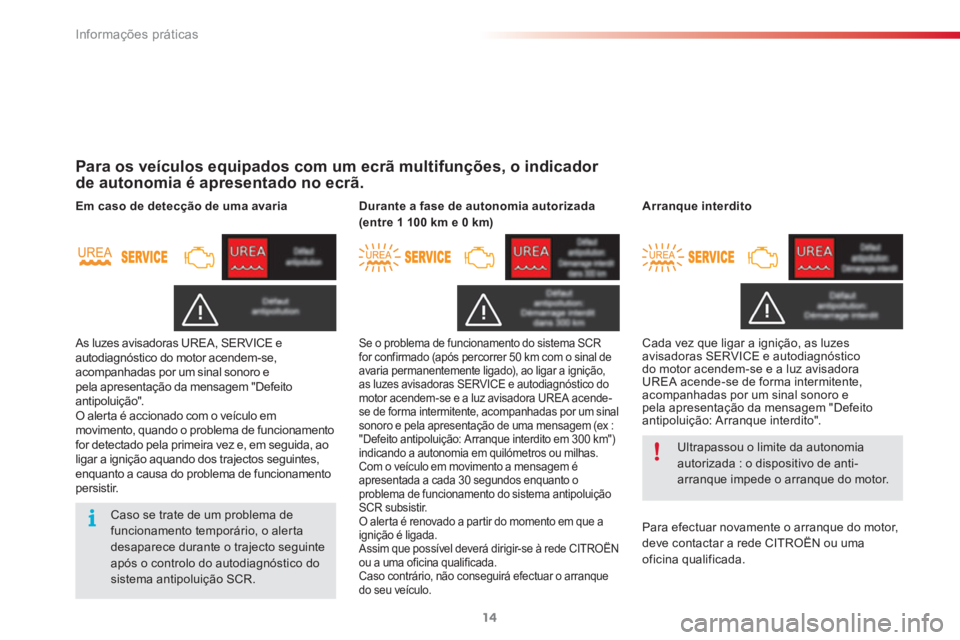

Para os veículos equipados com um ecrã multifunções, o indicador
de autonomia é apresentado no ecrã.



Ultrapassou o limite da autonomia
autorizada : o dispositivo de anti-
arranque impede o arranque do motor.

Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR. As luzes avisadoras UREA, SERVICE e
autodiagnóstico do motor acendem-se,
acompanhadas por um sinal sonoro e
pela apresentação da mensagem "Defeito
antipoluição".
O alerta é accionado com o veículo em
movimento, quando o problema de funcionamento
for detectado pela primeira vez e, em seguida, ao
ligar a ignição aquando dos trajectos seguintes,
enquanto a causa do problema de funcionamento
persistir.


Em caso de detecção de uma avaria


Se o problema de funcionamento do sistema SCR
for confirmado (após percorrer 50 km com o sinal de
avaria permanentemente ligado), ao ligar a ignição,
as luzes avisadoras SERVICE e autodiagnóstico do
motor acendem-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhadas por um sinal
sonoro e pela apresentação de uma mensagem (ex :
"Defeito antipoluição: Arranque interdito em 300 km")
indicando a autonomia em quilómetros ou milhas.
Com o veículo em movimento a mensagem é
apresentada a cada 30 segundos enquanto o
problema de funcionamento do sistema antipoluição
SCR subsistir.
O alerta é renovado a partir do momento em que a
ignição é ligada.
Assim que possível deverá dirigir-se à rede CITROËN
ou a uma oficina qualificada.
Caso contrário, não conseguirá efectuar o arranque
do seu veículo.



Durante a fase de autonomia autorizada
(entre 1 100 km e 0 km)

Cada vez que ligar a ignição, as luzes
avisadoras SERVICE e autodiagnóstico
do motor acendem-se e a luz avisadora
UREA acende-se de forma intermitente,
acompanhadas por um sinal sonoro e
pela apresentação da mensagem "Defeito
antipoluição: Arranque interdito".

Arranque interdito

Para efectuar novamente o arranque do motor,
deve contactar a rede CITROËN ou uma
oficina qualificada.

11
Informações práticas
15

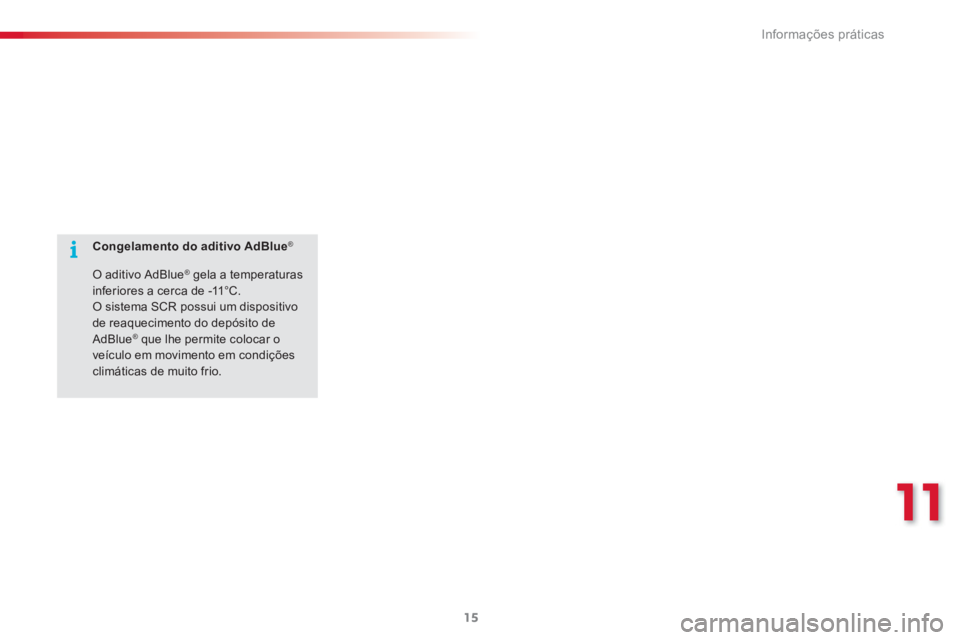

Congelamento do aditivo AdBlue
®



O aditivo AdBlue
®

gela a temperaturas
inferiores a cerca de -11°C.
O sistema SCR possui um dispositivo
de reaquecimento do depósito de
AdBlue
®
que lhe permite colocar o
veículo em movimento em condições
climáticas de muito frio.

Informações práticas
16

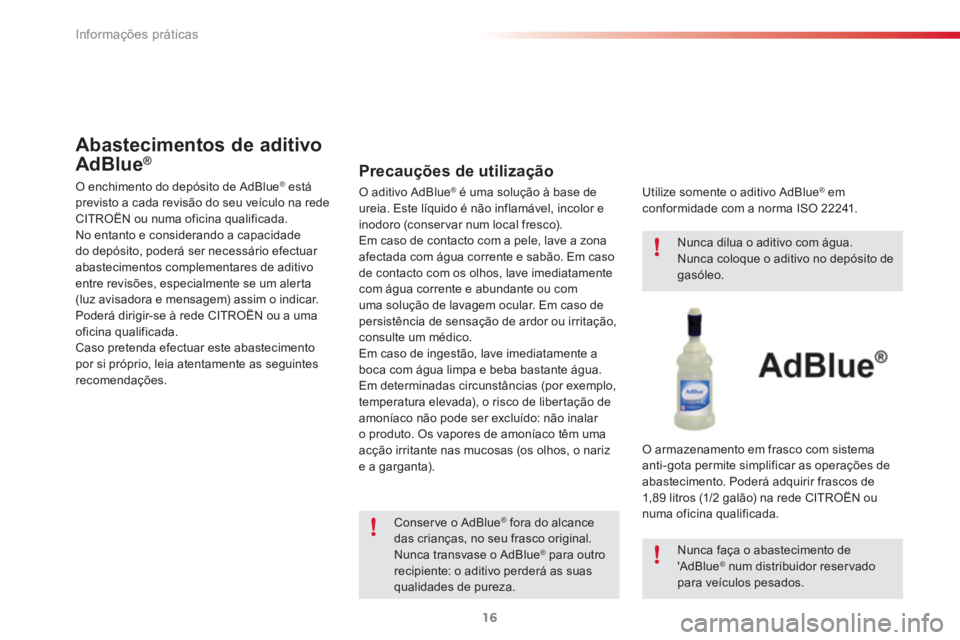

O enchimento do depósito de AdBlue®

está
previsto a cada revisão do seu veículo na rede
CITROËN ou numa oficina qualificada.
No entanto e considerando a capacidade
do depósito, poderá ser necessário efectuar
abastecimentos complementares de aditivo
entre revisões, especialmente se um alerta
(luz avisadora e mensagem) assim o indicar.
Poderá dirigir-se à rede CITROËN ou a uma
oficina qualificada.
Caso pretenda efectuar este abastecimento
por si próprio, leia atentamente as seguintes
recomendações.






Abastecimentos de aditivo
AdBlue ®

O aditivo AdBlue®

é uma solução à base de
ureia. Este líquido é não inflamável, incolor e
inodoro (conser var num local fresco).
Em caso de contacto com a pele, lave a zona
afectada com água corrente e sabão. Em caso
de contacto com os olhos, lave imediatamente
com água corrente e abundante ou com
uma solução de lavagem ocular. Em caso de
persistência de sensação de ardor ou irritação,
consulte um médico.
Em caso de ingestão, lave imediatamente a
boca com água limpa e beba bastante água.
Em determinadas circunstâncias (por exemplo,
temperatura elevada), o risco de libertação de
amoníaco não pode ser excluído: não inalar
o produto. Os vapores de amoníaco têm uma
acção irritante nas mucosas (os olhos, o nariz
e a garganta).



Precauções de utilização


Conser ve o AdBlue®

fora do alcance
das crianças, no seu frasco original.
Nunca transvase o AdBlue
®

para outro
recipiente: o aditivo perderá as suas
qualidades de pureza.
Utilize somente o aditivo AdBlue
®

em
conformidade com a norma ISO 22241.

Nunca dilua o aditivo com água.
Nunca coloque o aditivo no depósito de
gasóleo.

Nunca faça o abastecimento de
'AdBlue
®
num distribuidor reser vado
para veículos pesados.


O armazenamento em frasco com sistema
anti-gota permite simplificar as operações de
abastecimento. Poderá adquirir frascos de
1,89 litros (1/2 galão) na rede CITROËN ou
numa oficina qualificada.

11
Informações práticas
17

Não guarde os frascos de AdBlue®

no
seu veículo.
O AdBlue
®

congela abaixo de -11°C e degrada-
se a partir de 25°C. É recomendado que
guarde os frascos num local fresco ao abrigo
da exposição directa à luz solar.
Nestas condições o aditivo poderá ser
conservado durante pelo menos um ano.
Se o aditivo congelou, o mesmo poderá ser
novamente utilizado uma vez completamente
descongelado à temperatura ambiente.


Recomendações de
armazenamento
Antes de proceder ao abastecimento
assegure-se que o seu veículo se encontra
estacionado numa super fície plana e
horizontal.
No Inverno, verifique que a temperatura do
veículo é superior a - 11ºC. Caso contrário
o AdBlue
®
congelará e não poderá ser
inserido no depósito. Guarde o seu veículo
num local com uma temperatura moderada
durante algumas horas para poder efectuar o
abastecimento.




Procedimento




)
Para aceder ao reservatório de AdBlue®

,
levante o tapete da mala e, em seguida,
consoante o equipamento, retire a roda
sobresselente e/ou a caixa de arrumação.





)
Rode um quarto de volta o tampão preto,
no sentido contrário aos ponteiros do
relógio, sem pressionar e retire-o para
cima.




)
Rode o tampão azul um sexto de volta no
sentido contrário aos ponteiros do relógio.

)
Retire o tampão para cima.
