219
8
Ver if ic he
Ver ifi ca dei livelli
Durante gli interventi nel cofano motore prestare attenzione, poiché alcune zone del motore possono essere estremamente calde (rischio di
scottature) ed il motoventilatore potrebbe inserirsi in qualsiasi momento (anche a contatto interrotto).
Livello d'olio
La verifica di questo livello si effettua
con l'astina manuale, situata nel vano
motore. Per localizzarla, consultare
la descrizione del cofano motore del
veicolo.
Sostituzione dell'olio motore
Fare riferimento al libretto di manutenzione
e di garanzia per la periodicità di questa
operazione.
Per conser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, è vietato usare
additivi nell'olio motore.
Caratteristiche dell'olio
L'olio deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del costruttore.
Verificare regolarmente tutti i livelli rispettando quando indicato nel libretto di manutenzione e di garanzia. Salvo indicazione contraria, effettuare i
rabbocchi, se necessari.
In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete CITROËN o da un riparatore qualificato.
Astina manuale
Sull'astina di livello sono presenti 2 riferimenti :
A
= max
Se questo riferimento è
superato, rivolgersi alla rete
CITROËN o ad un riparatore
qualificato.
B
= min
Rabboccare il livello dal
foro di riempimento dell'olio,
con il tipo d'olio adatto alla
motorizzazione. Il livello
non deve mai scendere al di
sotto di questo riferimento.
Questa verifica manuale è valida solo se il
veicolo si trova su terreno piano, con il motore
spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). CITROËN raccomanda un controllo, con
rabbocco, se necessario, ogni 5 000 km.
Dopo un rabbocco d'olio, la verifica effettuata
all'inserimento del contatto con l'indicatore di
livello dell'olio sul quadro strumenti non è valida
entro i 30 minuti successivi al rabbocco.
Page 222 of 368

220
Ver if ic he

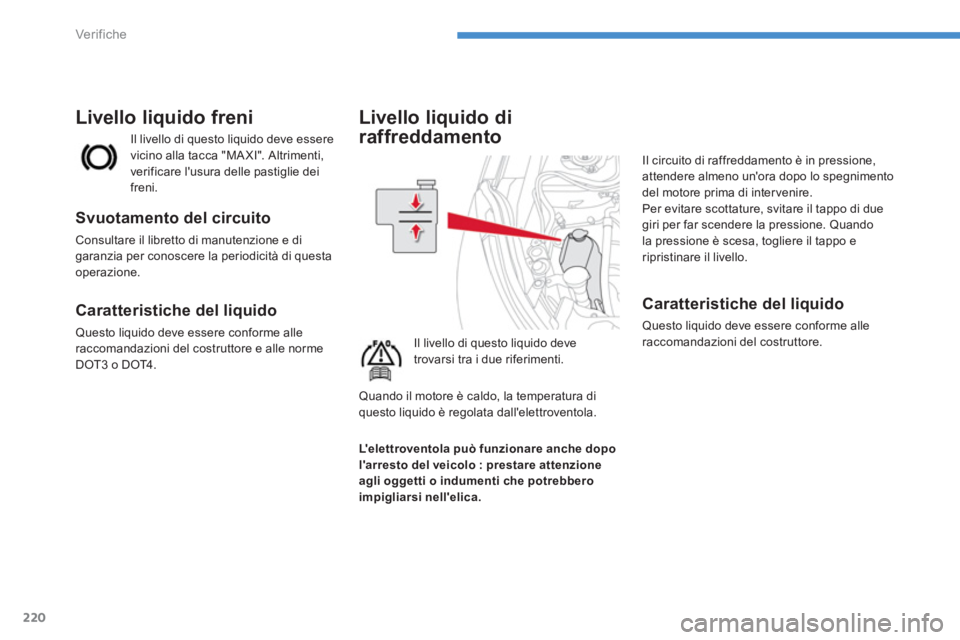

Livello liquido di
raffreddamento
Il livello di questo liquido deve
trovarsi tra i due riferimenti. Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di inter venire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Livello liquido freni
Svuotamento del circuito
Consultare il libretto di manutenzione e di
garanzia per conoscere la periodicità di questa
operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore e alle norme
DOT3 o DOT4.
L'elettroventola può funzionare anche dopo
l'arresto del veicolo : prestare attenzione
agli oggetti o indumenti che potrebbero
impigliarsi nell'elica.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Page 223 of 368

221
8
Ver if ic he
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
CITROËN o presso un riparatore
qualificato.
Prodotti esausti
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
rete CITROËN o da un riparatore qualificato.
Livello dell'additivo (versioni
1.6 HDi 110 CV Diesel con
filtro antiparticolato)
Il livello minimo del serbatoio dell'additivo è indicato
dalla visualizzazione di questo messaggio.
Caratteristiche del liquido
Per garantire una pulizia ottimale, il rabbocco
o la sostituzione di questo liquido non devono
essere effettuati con acqua.
Livello liquido lavacristalli e
lavafari
Per controllare il livello o fare un
rabbocco di questo liquido, immobilizzare
il veicolo e spegnere il motore.
)
Aprire il cofano e tenerlo aperto mediante
la sua asta.
)
Aprire il tappo del serbatoio del liquido
lavacristallo.
)
Verificare il livello mediante l'astina, poi
effettuare il rabbocco se necessario.
)
Ricollocare il tappo sul serbatoio e
richiudere il cofano.
In inverno, si raccomanda di utilizzare
del liquido a base d’alcool etilico o di
metanolo.
Page 224 of 368

222
Ver if ic he
Controlli

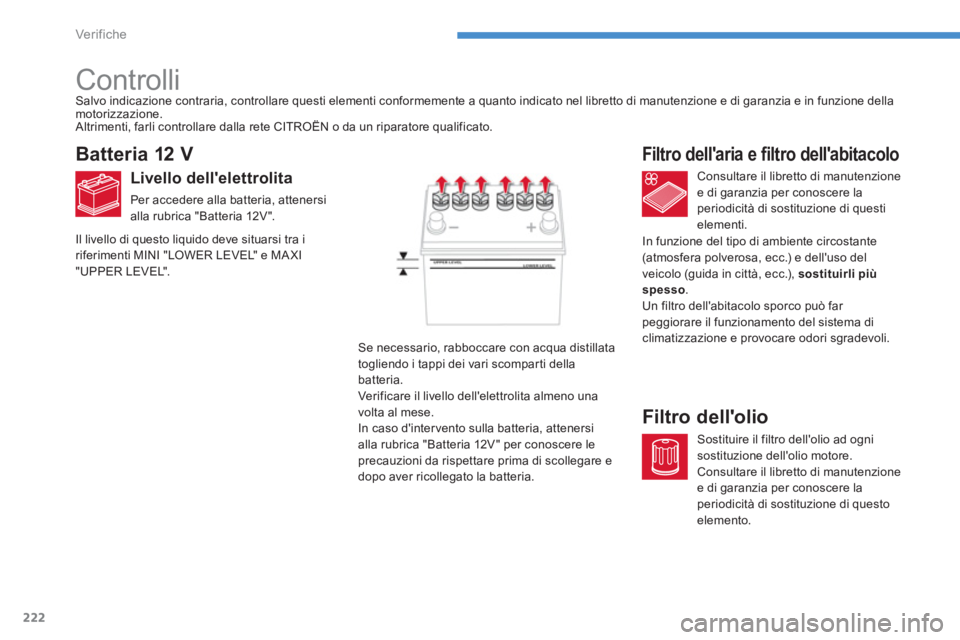

Batteria 12 V
Livello dell'elettrolita
Per accedere alla batteria, attenersi
alla rubrica "Batteria 12V ".
Consultare il libretto di manutenzione
e di garanzia per conoscere la
periodicità di sostituzione di questi
elementi.
Filtro dell'aria e filtro dell'abitacolo
Sostituire il filtro dell'olio ad ogni
sostituzione dell'olio motore.
Consultare il libretto di manutenzione
e di garanzia per conoscere la
periodicità di sostituzione di questo
elemento.
Filtro dell'olio
Se necessario, rabboccare con acqua distillata
togliendo i tappi dei vari scomparti della
batteria.
Verificare il livello dell'elettrolita almeno una
volta al mese.
In caso d'inter vento sulla batteria, attenersi
alla rubrica "Batteria 12V " per conoscere le
precauzioni da rispettare prima di scollegare e
dopo aver ricollegato la batteria.
Salvo indicazione contraria, controllare questi elementi conformemente a quanto indicato nel libretto di manutenzione e di garanzia e in funzione della
motorizzazione.
Altrimenti, farli controllare dalla rete CITROËN o da un riparatore qualificato.
Il livello di questo liquido deve situarsi tra i
riferimenti MINI "LOWER LEVEL" e MA XI
"UPPER LEVEL". In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), sostituirli più
spesso
.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
Page 225 of 368

223
8
Ver if ic he
Cambio manuale
Per la manutenzione del cambio,
consultare il libretto di manutenzione
e di garanzia.
Cambio "CVT"
Per la manutenzione del cambio
"CVT", consultare il libretto di
manutenzione e di garanzia.

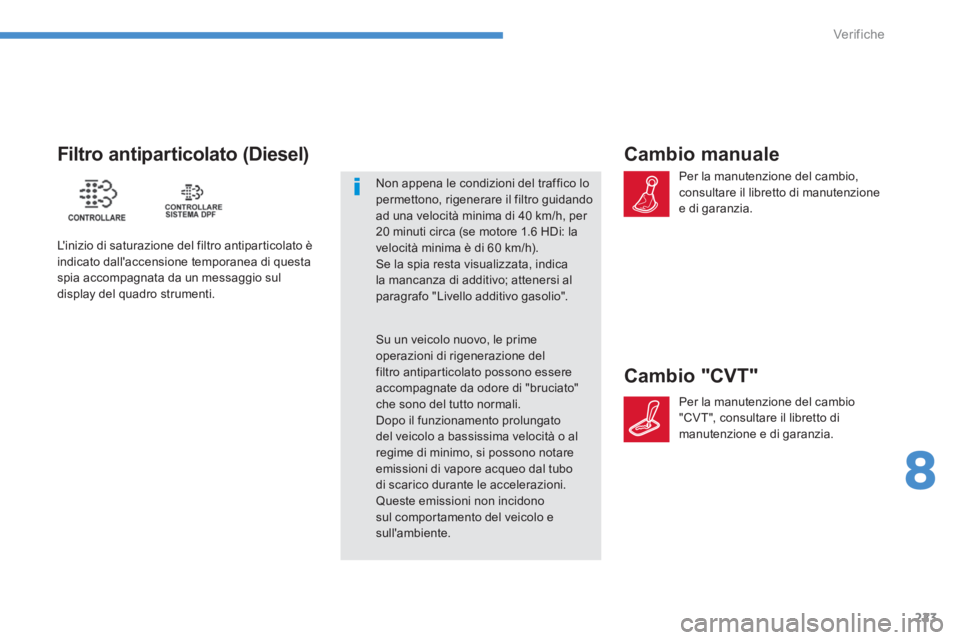

Filtro antiparticolato (Diesel)
L'inizio di saturazione del filtro antiparticolato è
indicato dall'accensione temporanea di questa
spia accompagnata da un messaggio sul
display del quadro strumenti. Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità minima di 40 km/h, per
20 minuti circa (se motore 1.6 HDi: la
velocità minima è di 60 km/h).
Se la spia resta visualizzata, indica
la mancanza di additivo; attenersi al
paragrafo "Livello additivo gasolio".
Su un veicolo nuovo, le prime
operazioni di rigenerazione del
filtro antiparticolato possono essere
accompagnate da odore di "bruciato"
che sono del tutto normali.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al
regime di minimo, si possono notare
emissioni di vapore acqueo dal tubo
di scarico durante le accelerazioni.
Queste emissioni non incidono
sul comportamento del veicolo e
sull'ambiente.
Page 226 of 368

224
Ver if ic he

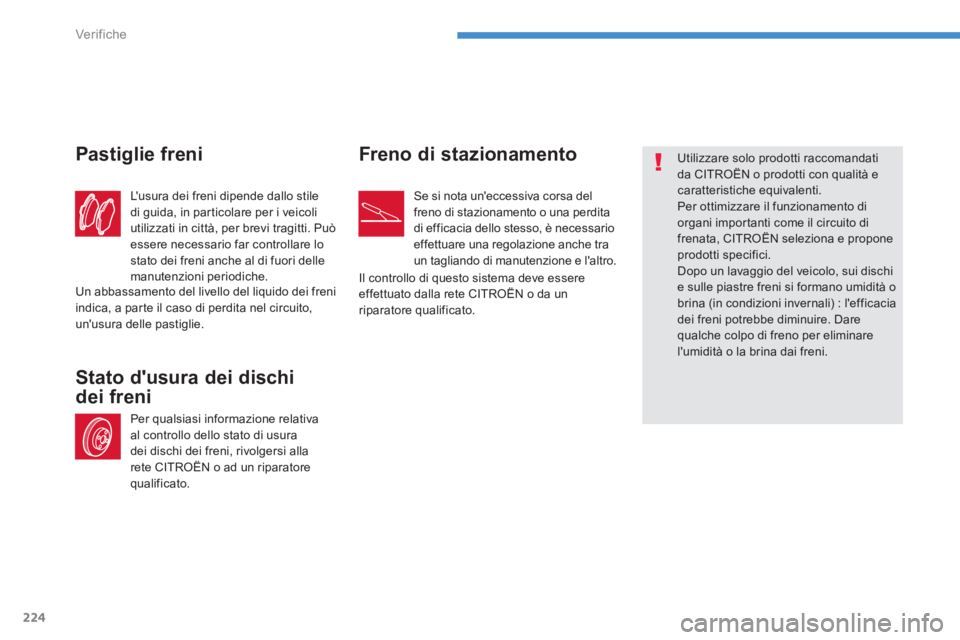

L'usura dei freni dipende dallo stile
di guida, in particolare per i veicoli
utilizzati in città, per brevi tragitti. Può
essere necessario far controllare lo
stato dei freni anche al di fuori delle
manutenzioni periodiche.
Pastiglie freni
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete CITROËN o ad un riparatore
qualificato.
Stato d'usura dei dischi
dei freni
Freno di stazionamento
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia dello stesso, è necessario
effettuare una regolazione anche tra
un tagliando di manutenzione e l'altro.
Utilizzare solo prodotti raccomandati
da CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito di
frenata, CITROËN seleziona e propone
prodotti specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali) : l'efficacia
dei freni potrebbe diminuire. Dare
qualche colpo di freno per eliminare
l'umidità o la brina dai freni.
Il controllo di questo sistema deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Page 227 of 368

9
225
Caratteristiche tecniche
*
La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea (Direttiva
1999/99/CE).

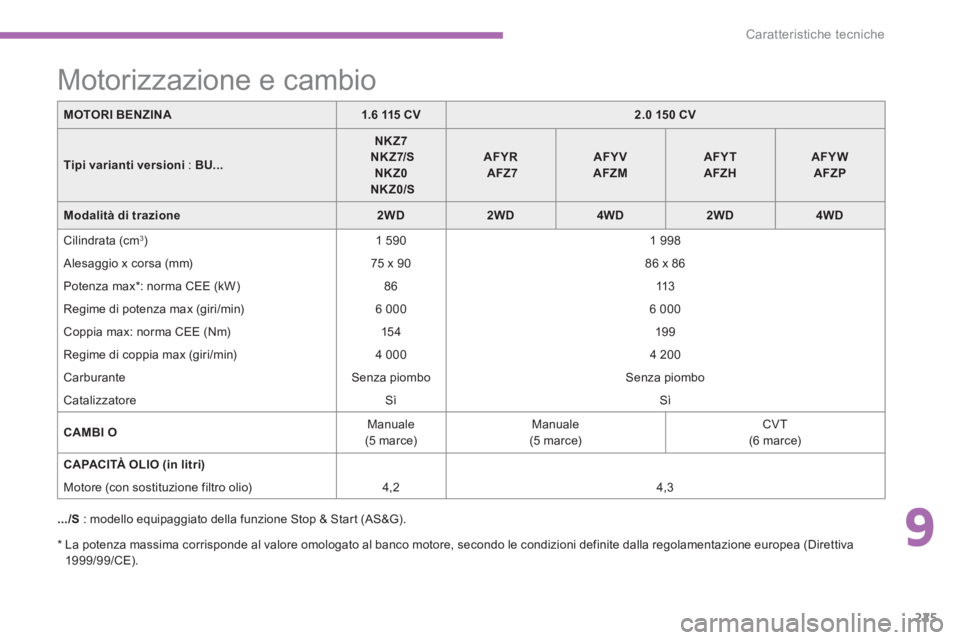

Motorizzazione e cambio
.../S
: modello equipaggiato della funzione Stop & Start (AS&G).
MOTORI BENZINA
1.6 115 CV
2.0 150 CV
Tipi varianti versioni
: BU...
NKZ7
NKZ7/S
NKZ0
NKZ0/S
AFYR
AFZ7
AFYV
AFZM
AFYT
AFZH
AFYW
AFZP
Modalità di trazione
2WD
2WD
4WD
2WD
4WD
Cilindrata (cm
3
)
1 590
1 998
Alesaggio x corsa (mm)
75 x 90
86 x 86
Potenza max * : norma CEE (kW)
86
113
Regime di potenza max (giri/min)
6 000
6 000
Coppia max: norma CEE (Nm)
15 4
19 9
Regime di coppia max (giri/min)
4 000
4 200
Carburante
Senza piombo
Senza piombo
Catalizzatore
Sì
Sì
CAMBI
O
Manuale
(5 marce)
Manuale
(5 marce)
CVT
(6 marce)
CAPACITÀ OLIO (in litri)
Motore (con sostituzione filtro olio)
4,2
4,3
Page 228 of 368

226
Caratteristiche tecniche
Masse e carichi trainabili benzina (kg)

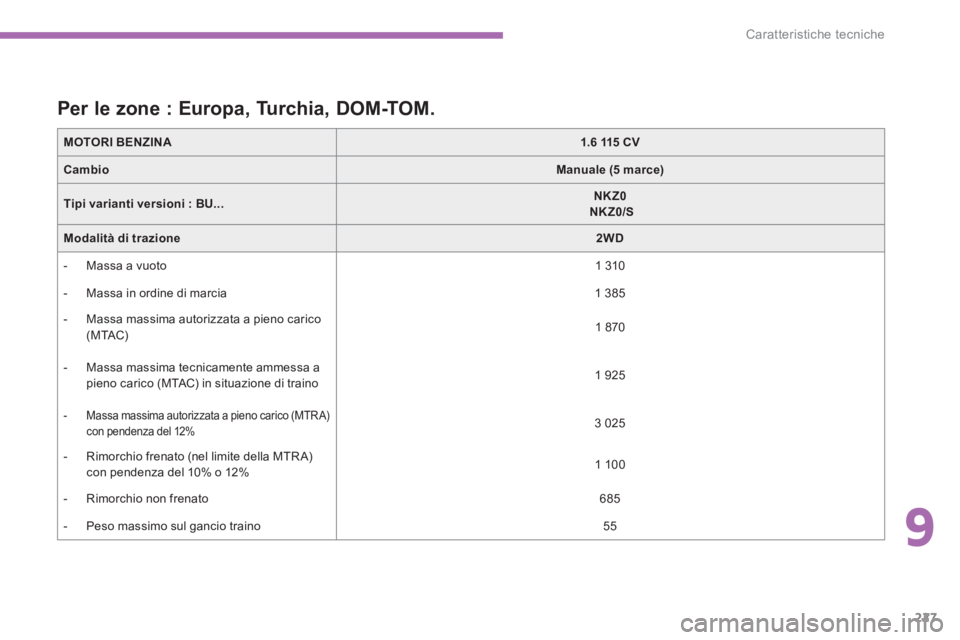

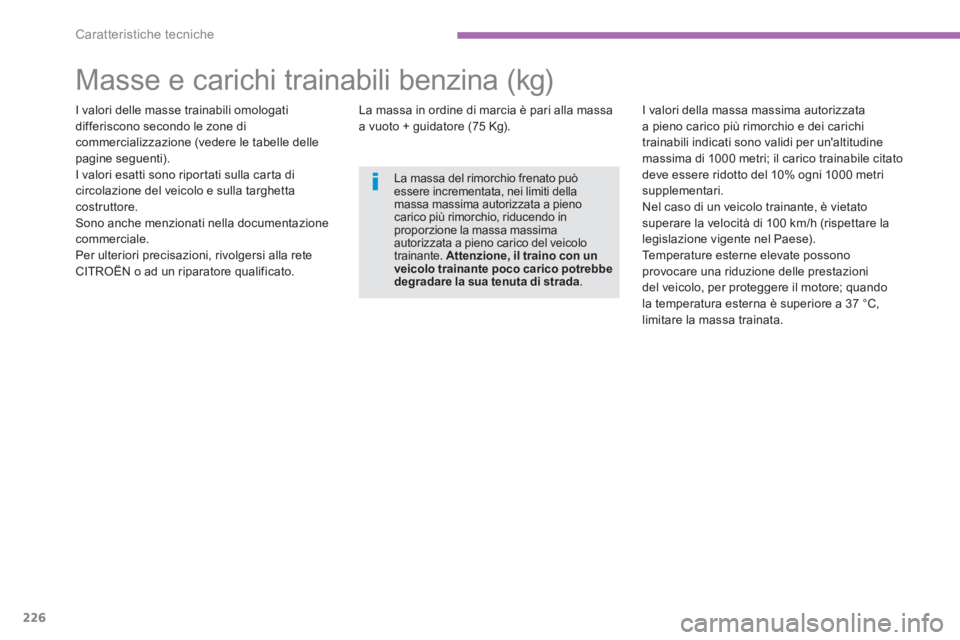

I valori delle masse trainabili omologati
differiscono secondo le zone di
commercializzazione (vedere le tabelle delle
pagine seguenti).
I valori esatti sono riportati sulla carta di
circolazione del veicolo e sulla targhetta
costruttore.
Sono anche menzionati nella documentazione
commerciale.
Per ulteriori precisazioni, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
La massa in ordine di marcia è pari alla massa
a vuoto + guidatore (75 Kg).
I valori della massa massima autorizzata
a pieno carico più rimorchio e dei carichi
trainabili indicati sono validi per un'altitudine
massima di 1000 metri; il carico trainabile citato
deve essere ridotto del 10% ogni 1000 metri
supplementari.
Nel caso di un veicolo trainante, è vietato
superare la velocità di 100 km/h (rispettare la
legislazione vigente nel Paese).
Temperature esterne elevate possono
provocare una riduzione delle prestazioni
del veicolo, per proteggere il motore; quando
la temperatura esterna è superiore a 37 °C,
limitare la massa trainata.
La massa del rimorchio frenato può
essere incrementata, nei limiti della
massa massima autorizzata a pieno
carico più rimorchio, riducendo in
proporzione la massa massima
autorizzata a pieno carico del veicolo
trainante. Attenzione, il traino con un
veicolo trainante poco carico potrebbe
degradare la sua tenuta di strada
.
Page 229 of 368

9
227
Caratteristiche tecniche
MOTORI BENZINA
1.6 115 CV
Cambio
Manuale (5 marce)
Tipi varianti versioni :
BU...
NKZ0
NKZ0/S
Modalità di trazione
2WD
- Massa a vuoto
1 310
- Massa in ordine di marcia
1 385
- Massa massima autorizzata a pieno carico
(MTAC)
1 870
- Massa massima tecnicamente ammessa a
pieno carico (MTAC) in situazione di traino
1 925
- Massa massima autorizzata a pieno carico (MTR A)
con pendenza del 12%
3 025
- Rimorchio frenato (nel limite della MTR A)
con pendenza del 10% o 12%
1 100
- Rimorchio non frenato
685
- Peso massimo sul gancio traino
55
Per le zone : Europa, Turchia, DOM-TOM.
Page 230 of 368

228
Caratteristiche tecniche
Per : Russia, Ucraina, Marocco, Argentina, Cile, DOM-TOM (motore 2.0 150 cv).
MOTORI BENZINA
1.6 115 CV
2.0 150 cv
Cambio
Manuale
(5 marce)
Manuale (5 marce)
CVT (6 marce)
Tipi varianti versioni :
BU...
NKZ7
AFZ7
AFZM
AFZH
AFZP
Modalità di trazione
2WD
2WD
4WD
2WD
4WD
- Massa a vuoto
1 315
1 355
1 420
1 385
1 450
- Massa in ordine di marcia
1 390
1 430
1 495
1 460
1 525
- Massa massima autorizzata a pieno carico
(MTAC)
1 870
1 970
1 970
1 970
1 970
- Massa massima tecnicamente ammessa a
pieno carico (MTAC) in situazione di traino
1 925
2 035
2 035
2 035
2 035
- Massa massima autorizzata a pieno carico (MTR A)
con pendenza del 12%
3 025
3 335
3 335
3 335
3 335
- Rimorchio frenato (nel limite della MTR A)
con pendenza del 10% o 12%
1 100
1 300
1 300
1 300
1 300
- Rimorchio non frenato
685
715
74 5
725
750
- Peso massimo sul gancio traino
55
65
65
65
65
