CITROEN C3 AIRCROSS 2014 Libretti Di Uso E manutenzione (in Italian)

209
7
Informazioni pratiche





Montaggio delle barre del tetto

Le barre trasversali sul tetto si fissano sulle barre del tetto longitudinali mediante 8 punti
d'ancoraggio nascosti da dei coperchietti.
Con un cacciavite piccolo, togliere gli 8 coperchietti situati sul lato interno di ciascuna barra
longitudinale.
Le barre trasversali si fissano direttamente sul tetto del veicolo, mediante 4 punti d'ancoraggio
nascosti da dei coperchietti.
Far scorrere i coperchietti verso la parte anteriore del veicolo per staccarli.
Conservare i coperchietti di protezione.
Dopo lo smontaggio delle barre del tetto, è necessario ricollocare i coperchietti di protezione :


)
inserire le staffe di fissaggio nei fori poi far scorrere i coperchietti verso la parte posteriore del
veicolo.


Le modanature del sottoscocca non
sono previste per essere utilizzate
come predellino durante il montaggio
delle barre del tetto.

Utilizzare gli accessori consigliati da
CITROËN rispettando le istruzioni di
montaggio del fabbricante.
Peso massimo autorizzato sulle
barre del tetto, per un'altezza di
carico che non superi i 40 cm (tranne
portabicicletta): 80 Kg.
Se l'altezza supera i 40 cm, adattare la
velocità del veicolo al tipo di strada, per
non danneggiare le barre e i fissaggi
sul tetto.
Fare riferimento alle normative, in
vigore nel proprio Paese, in materia
di trasporto di oggetti più lunghi del
veicolo.
Per ragioni di sicurezza e per evitare di danneggiare il tetto, è tassativo utilizzare le barre del tetto
trasversali omologate per il veicolo.


Veicoli equipaggiati di barre longitudinali

Veicoli non equipaggiati di barre longitudinali

210
Informazioni pratiche

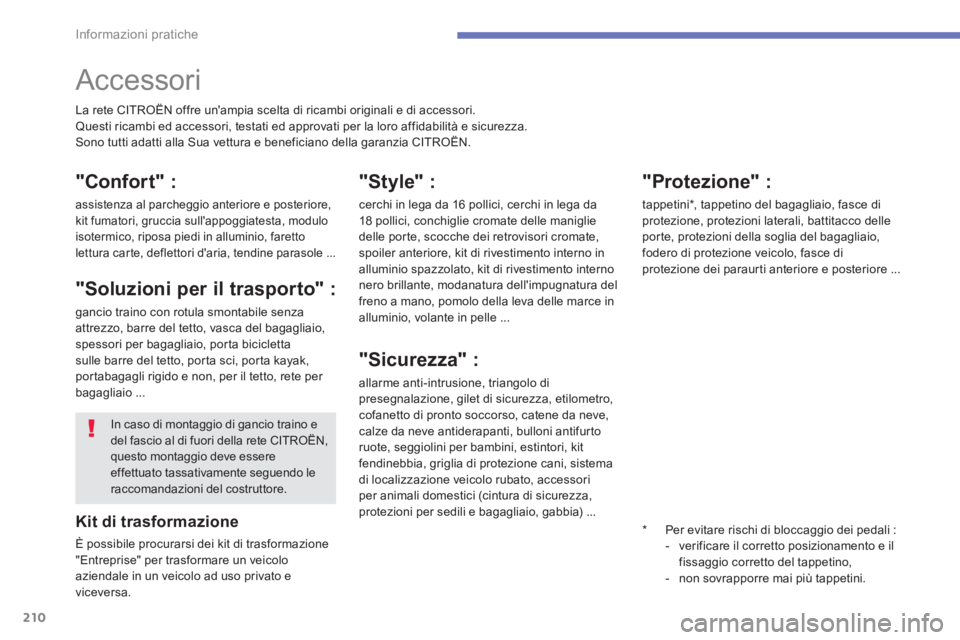

Accessori

La rete CITROËN offre un'ampia scelta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed approvati per la loro affidabilità e sicurezza.
Sono tutti adatti alla Sua vettura e beneficiano della garanzia CITROËN.







"Confort" :

assistenza al parcheggio anteriore e posteriore,
kit fumatori, gruccia sull'appoggiatesta, modulo
isotermico, riposa piedi in alluminio, faretto
lettura carte, deflettori d'aria, tendine parasole ...


"Soluzioni per il trasporto" :

gancio traino con rotula smontabile senza
attrezzo, barre del tetto, vasca del bagagliaio,
spessori per bagagliaio, porta bicicletta
sulle barre del tetto, porta sci, porta kayak,
portabagagli rigido e non, per il tetto, rete per
bagagliaio ...

"Style" :

cerchi in lega da 16 pollici, cerchi in lega da
18 pollici, conchiglie cromate delle maniglie
delle porte, scocche dei retrovisori cromate,
spoiler anteriore, kit di rivestimento interno in
alluminio spazzolato, kit di rivestimento interno
nero brillante, modanatura dell'impugnatura del
freno a mano, pomolo della leva delle marce in
alluminio, volante in pelle ...


"Sicurezza" :

allarme anti-intrusione, triangolo di
presegnalazione, gilet di sicurezza, etilometro,
cofanetto di pronto soccorso, catene da neve,
calze da neve antiderapanti, bulloni antifurto
ruote, seggiolini per bambini, estintori, kit
fendinebbia, griglia di protezione cani, sistema
di localizzazione veicolo rubato, accessori
per animali domestici (cintura di sicurezza,
protezioni per sedili e bagagliaio, gabbia) ...


"Protezione" :

tappetini * , tappetino del bagagliaio, fasce di
protezione, protezioni laterali, battitacco delle
porte, protezioni della soglia del bagagliaio,
fodero di protezione veicolo, fasce di
protezione dei paraurti anteriore e posteriore ...



Kit di trasformazione

È possibile procurarsi dei kit di trasformazione
"Entreprise" per trasformare un veicolo
aziendale in un veicolo ad uso privato e
viceversa.

In caso di montaggio di gancio traino e
del fascio al di fuori della rete CITROËN,
questo montaggio deve essere
effettuato tassativamente seguendo le
raccomandazioni del costruttore.


*
Per evitare rischi di bloccaggio dei pedali :


- verificare il corretto posizionamento e il
fissaggio corretto del tappetino,

- non sovrapporre mai più tappetini.

211
7
Informazioni pratiche
Il montaggio di un equipaggiamento o di
un accessorio elettrico non omologato
da CITROËN, può provocare una panne
al sistema elettronico del veicolo ed un
consumo eccessivo.
Prestare quindi la massima attenzione
a questa precauzione e rivolgersi ad un
rappresentante della marca CITROËN
per farsi illustrare la gamma di
equipaggiamenti o accessori omologati.

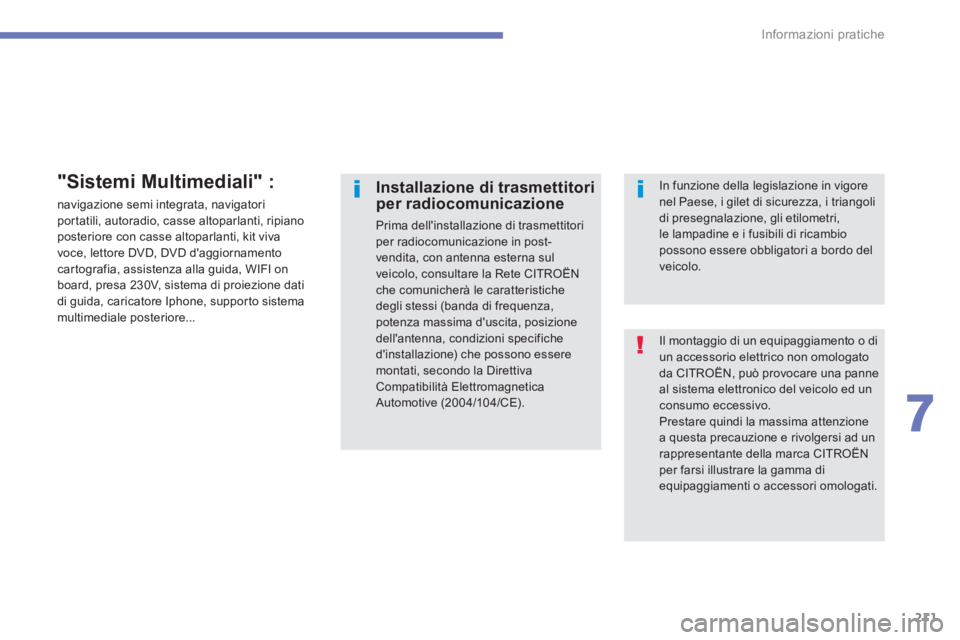

Installazione di trasmettitori
per radiocomunicazione
Prima dell'installazione di trasmettitori
per radiocomunicazione in post-
vendita, con antenna esterna sul
veicolo, consultare la Rete CITROËN
che comunicherà le caratteristiche
degli stessi (banda di frequenza,
potenza massima d'uscita, posizione
dell'antenna, condizioni specifiche
d'installazione) che possono essere
montati, secondo la Direttiva
Compatibilità Elettromagnetica
Automotive (2004/104/CE).


In funzione della legislazione in vigore
nel Paese, i gilet di sicurezza, i triangoli
di presegnalazione, gli etilometri,
le lampadine e i fusibili di ricambio
possono essere obbligatori a bordo del
veicolo.

"Sistemi Multimediali" :

navigazione semi integrata, navigatori
portatili, autoradio, casse altoparlanti, ripiano
posteriore con casse altoparlanti, kit viva
voce, lettore DVD, DVD d'aggiornamento
cartografia, assistenza alla guida, WIFI on
board, presa 230V, sistema di proiezione dati
di guida, caricatore Iphone, supporto sistema
multimediale posteriore...

212
Ver if ic he
TOTAL & CITROËN


Partner nelle performance e nel
rispetto dell'ambiente

L'innovazione al servizio delle
performance
Da più di 40 anni, le équipe di Ricerca e di Sviluppo
TOTAL elaborano per CITROËN dei lubrificanti che
rispondono alle ultime innovazioni tecniche dei veicoli
CITROËN, nelle competizioni e nella vita di tutti i giorni.
Ciò è garanzia delle migliori per formance per il motore
dei veicoli.


Una protezione ottimale del motore del
veicolo
Effettuando la manutenzione del veicolo
CITROËN, con i lubrificanti TOTAL, si
contribuisce a migliorare la longevità
e le prestazioni del motore rispettando
l’ambiente.

sceglie

213
8
Ver if ic he

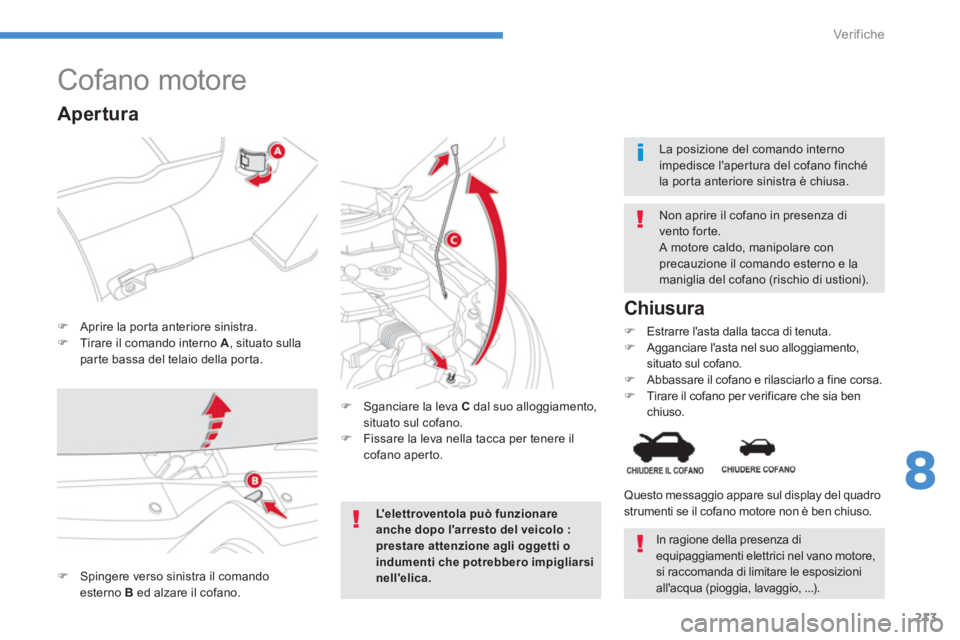

Cofano motore



)
Aprire la porta anteriore sinistra.

)
Tirare il comando interno A
, situato sulla
parte bassa del telaio della porta.
Non aprire il cofano in presenza di
vento forte.
A motore caldo, manipolare con
precauzione il comando esterno e la
maniglia del cofano (rischio di ustioni).


)
Sganciare la leva C
dal suo alloggiamento,
situato sul cofano.

)
Fissare la leva nella tacca per tenere il
cofano aperto.


Chiusura



)
Estrarre l'asta dalla tacca di tenuta.

)
Agganciare l'asta nel suo alloggiamento,
situato sul cofano.

)
Abbassare il cofano e rilasciarlo a fine corsa.

)
Tirare il cofano per verificare che sia ben
chiuso.
La posizione del comando interno
impedisce l'apertura del cofano finché
la porta anteriore sinistra è chiusa.


Apertura


)
Spingere verso sinistra il comando
esterno B
ed alzare il cofano.
Questo messaggio appare sul display del quadro
strumenti se il cofano motore non è ben chiuso.









L'elettroventola può funzionare
anche dopo l'arresto del veicolo :
prestare attenzione agli oggetti o
indumenti che potrebbero impigliarsi
nell'elica.




In ragione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio, ...).

214
Ver if ic he
Permettono di accedere alla verifica del livello
dei vari liquidi ed alla sostituzione di alcuni
elementi.

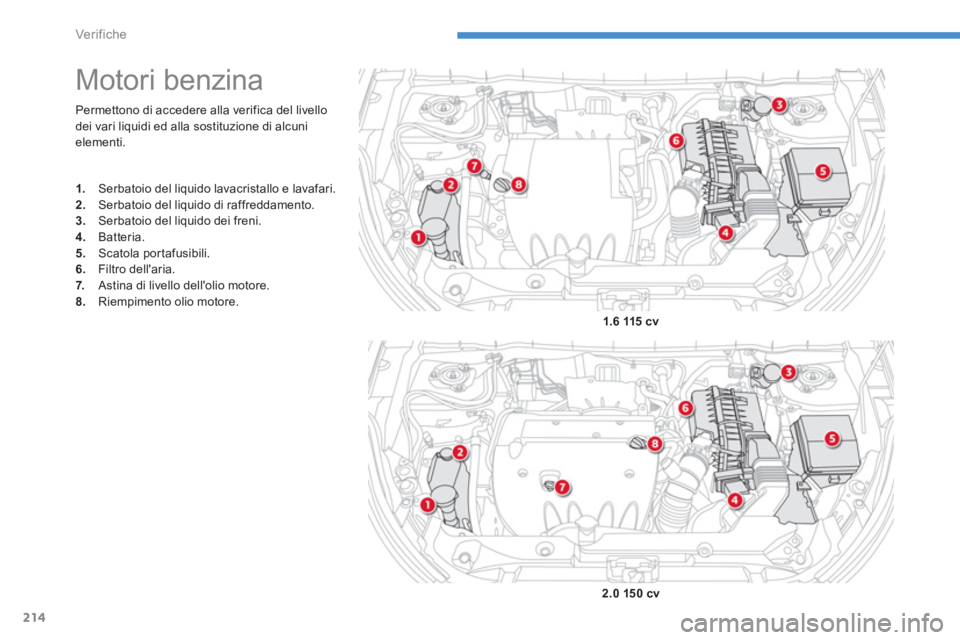

Motori benzina



1.
Serbatoio del liquido lavacristallo e lavafari.

2.
Serbatoio del liquido di raffreddamento.

3.
Serbatoio del liquido dei freni.

4.
Batteria.

5.
Scatola portafusibili.

6.
Filtro dell'aria.

7.
Astina di livello dell'olio motore.

8.
Riempimento olio motore.


1.6 115 cv


2.0 150 cv

215
8
Ver if ic he
Consentono di accedere al controllo del livello
dei vari liquidi, alla sostituzione di alcuni
elementi e al reinnesco di carburante.

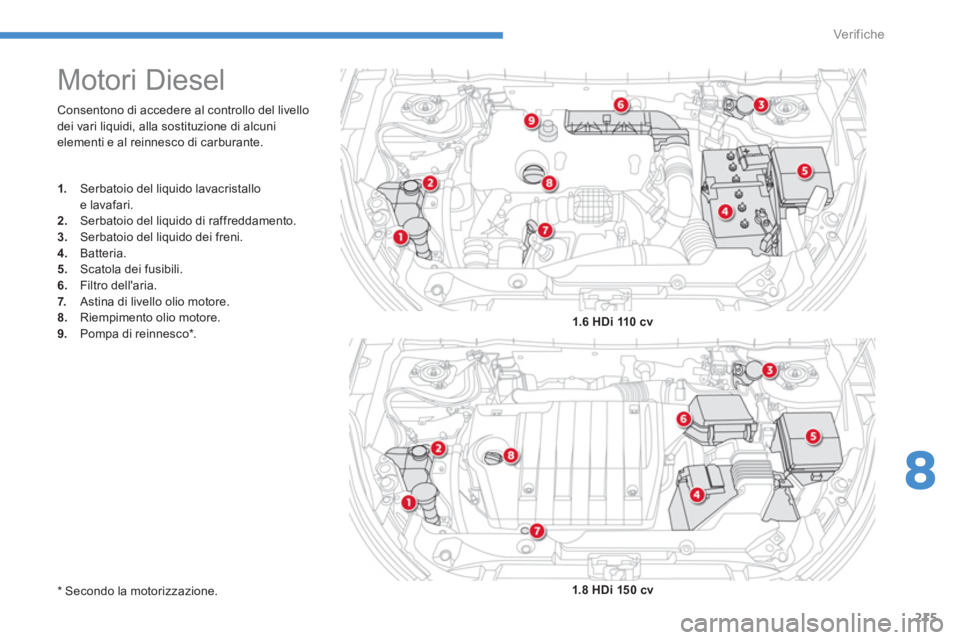

Motori Diesel



1.
Serbatoio del liquido lavacristallo
e lavafari.

2.
Serbatoio del liquido di raffreddamento.

3.
Serbatoio del liquido dei freni.

4.
Batteria.

5.
Scatola dei fusibili.

6.
Filtro dell'aria.

7.
Astina di livello olio motore.

8.
Riempimento olio motore.

9.
Pompa di reinnesco * .

1.6 HDi 110 cv


1.8 HDi 150 cv



* Secondo la motorizzazione.

216
Ver if ic he
Non appena il simbolo lampeggia
velocemente
(circa due volte al
secondo) non resta molto carburante
nel serbatoio (circa 5 litri).
Realizzare tassativamente un
rifornimento di carburante per evitare
la panne.

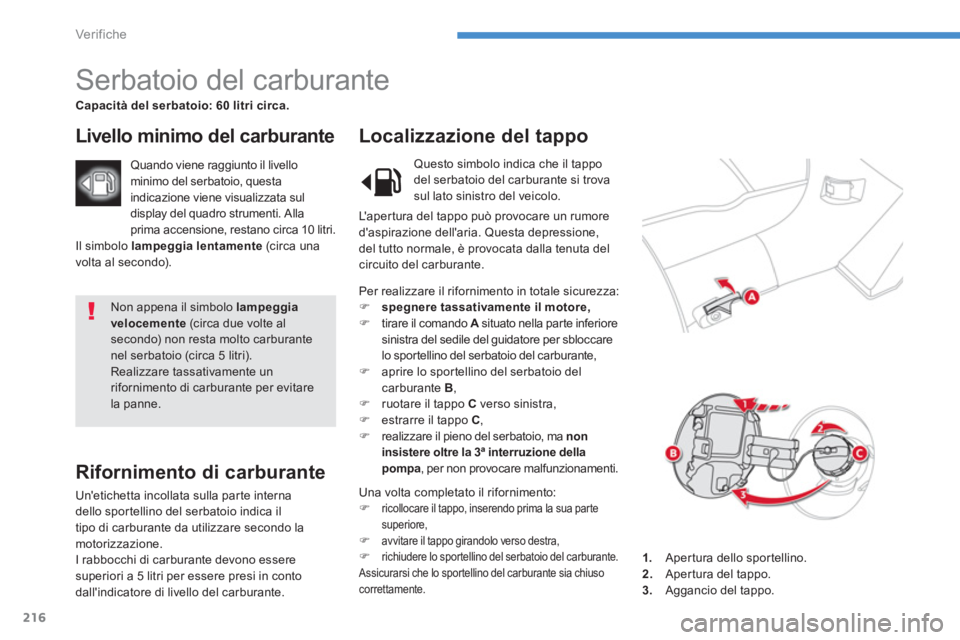

Serbatoio del carburante



Capacità del serbatoio: 60 litri circa.




Livello minimo del carburante

Rifornimento di carburante

Un'etichetta incollata sulla parte interna
dello sportellino del serbatoio indica il
tipo di carburante da utilizzare secondo la
motorizzazione.
I rabbocchi di carburante devono essere
superiori a 5 litri per essere presi in conto
dall'indicatore di livello del carburante.


Localizzazione del tappo


Quando viene raggiunto il livello
minimo del serbatoio, questa
indicazione viene visualizzata sul
display del quadro strumenti. Alla
prima accensione, restano circa 10 litri.


1.
Apertura dello sportellino.

2.
Apertura del tappo.

3.
Aggancio del tappo.

Per realizzare il rifornimento in totale sicurezza:


)
spegnere tassativamente il motore,


)
tirare il comando A
situato nella parte inferiore
sinistra del sedile del guidatore per sbloccare
lo sportellino del serbatoio del carburante,

)
aprire lo sportellino del serbatoio del
carburante B
,

)
ruotare il tappo C
verso sinistra,

)
estrarre il tappo C
,

)
realizzare il pieno del serbatoio, ma non
insistere oltre la 3ª interruzione della
pompa
, per non provocare malfunzionamenti.
Una volta completato il rifornimento:


)

ricollocare il tappo, inserendo prima la sua parte
superiore,

) avvitare il tappo girandolo verso destra,

) richiudere lo sportellino del serbatoio del carburante.
Assicurarsi che lo sportellino del carburante sia chiuso
correttamente.
Questo simbolo indica che il tappo
del serbatoio del carburante si trova
sul lato sinistro del veicolo.
L'apertura del tappo può provocare un rumore
d'aspirazione dell'aria. Questa depressione,
del tutto normale, è provocata dalla tenuta del
circuito del carburante. Il simbolo lampeggia lentamente
(circa una
volta al secondo).

217
8
Ver if ic he

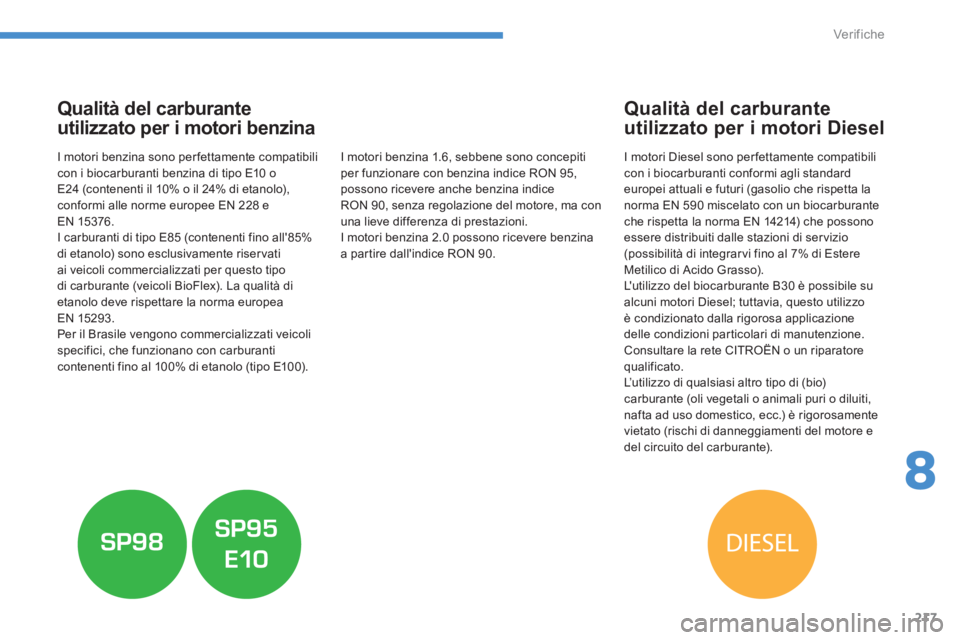

Qualità del carburante
utilizzato per i motori benzina

I motori benzina sono per fettamente compatibili
con i biocarburanti benzina di tipo E10 o
E24 (contenenti il 10% o il 24% di etanolo),
conformi alle norme europee EN 228 e
EN 15376.
I carburanti di tipo E85 (contenenti fino all'85%
di etanolo) sono esclusivamente riservati
ai veicoli commercializzati per questo tipo
di carburante (veicoli BioFlex). La qualità di
etanolo deve rispettare la norma europea
EN 15293.
Per il Brasile vengono commercializzati veicoli
specifici, che funzionano con carburanti
contenenti fino al 100% di etanolo (tipo E100).














Qualità del carburante
utilizzato per i motori Diesel

I motori Diesel sono per fettamente compatibili
con i biocarburanti conformi agli standard
europei attuali e futuri (gasolio che rispetta la
norma EN 590 miscelato con un biocarburante
che rispetta la norma EN 14214) che possono
essere distribuiti dalle stazioni di ser vizio
(possibilità di integrar vi fino al 7% di Estere
Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è possibile su
alcuni motori Diesel; tuttavia, questo utilizzo
è condizionato dalla rigorosa applicazione
delle condizioni particolari di manutenzione.
Consultare la rete CITROËN o un riparatore
qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali puri o diluiti,
nafta ad uso domestico, ecc.) è rigorosamente
vietato (rischi di danneggiamenti del motore e
del circuito del carburante).
I motori benzina 1.6, sebbene sono concepiti
per funzionare con benzina indice RON 95,
possono ricevere anche benzina indice
RON 90, senza regolazione del motore, ma con
una lieve differenza di prestazioni.
I motori benzina 2.0 possono ricevere benzina
a partire dall'indice RON 90.

218
Ver if ic he

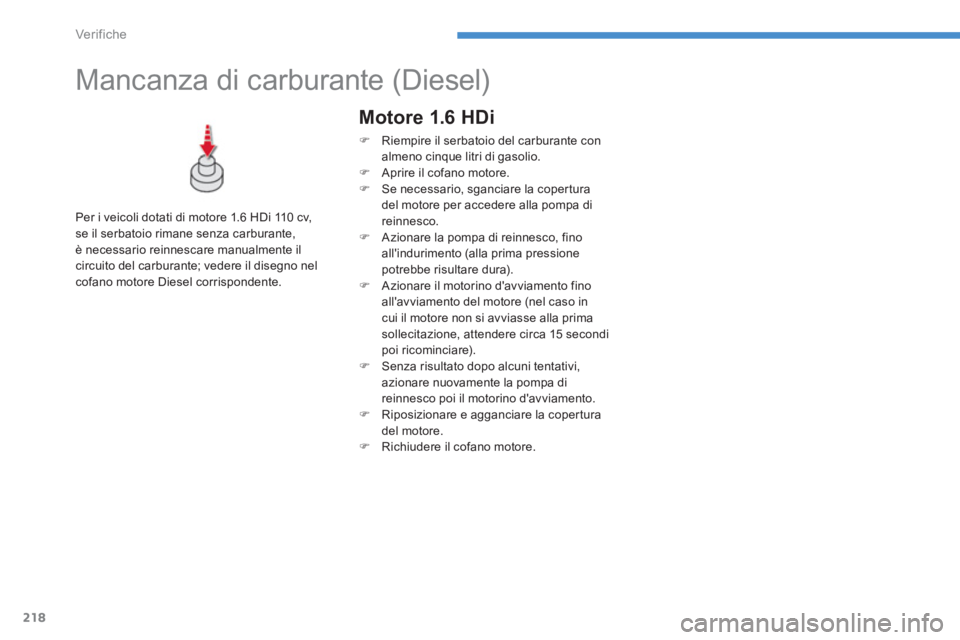

Mancanza di carburante (Diesel)


Per i veicoli dotati di motore 1.6 HDi 110 cv,
se il serbatoio rimane senza carburante,
è necessario reinnescare manualmente il
circuito del carburante; vedere il disegno nel
cofano motore Diesel corrispondente.



Motore 1.6 HDi



)
Riempire il serbatoio del carburante con
almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Se necessario, sganciare la copertura
del motore per accedere alla pompa di
reinnesco.

)
Azionare la pompa di reinnesco, fino
all'indurimento (alla prima pressione
potrebbe risultare dura).

)
A zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in
cui il motore non si avviasse alla prima
sollecitazione, attendere circa 15 secondi
poi ricominciare).

)
Senza risultato dopo alcuni tentativi,
azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.

)
Riposizionare e agganciare la copertura
del motore.

)
Richiudere il cofano motore.
