Page 191 of 368
189
7
Informazioni pratiche
Per accedere ai coperchi di protezione delle
lampade, procedere come segue:
)
Sganciare i pernetti di tenuta A
.
)
Togliere il coperchio B
.
Accesso alle lampade
Sostituzione delle lampadine
degli indicatori di direzione (1)
)
Ruotare il porta lampada di un quarto di
giro verso sinistra ed estrarlo.
)
Estrarre la lampadina tirandola e
sostituirla. Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente. Per il rimontaggio, eseguire queste
operazioni nella sequenza contraria.
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore.
Page 192 of 368
190
Informazioni pratiche

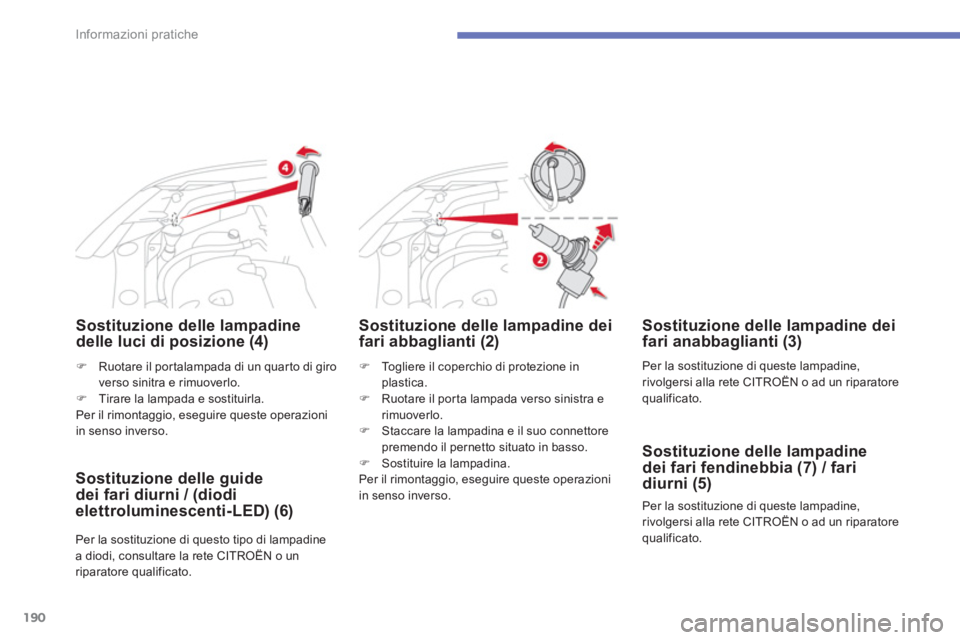

Sostituzione delle lampadine
delle luci di posizione (4)
)
Togliere il coperchio di protezione in
plastica.
)
Ruotare il porta lampada verso sinistra e
rimuoverlo.
)
Staccare la lampadina e il suo connettore
premendo il pernetto situato in basso.
)
Sostituire la lampadina.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fari abbaglianti (2)
)
Ruotare il por talampada di un quar to di giro
verso sinitra e rimuoverlo.
)
Tirare la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle guide
dei fari diurni / (diodi
elettroluminescenti-LED) (6)
Per la sostituzione di questo tipo di lampadine
a diodi, consultare la rete CITROËN o un
riparatore qualificato.
Sostituzione delle lampadine dei
fari anabbaglianti (3)
Per la sostituzione di queste lampadine,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Per la sostituzione di queste lampadine,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Sostituzione delle lampadine
dei fari fendinebbia (7) / fari
diurni (5)
Page 193 of 368
191
7
Informazioni pratiche
)

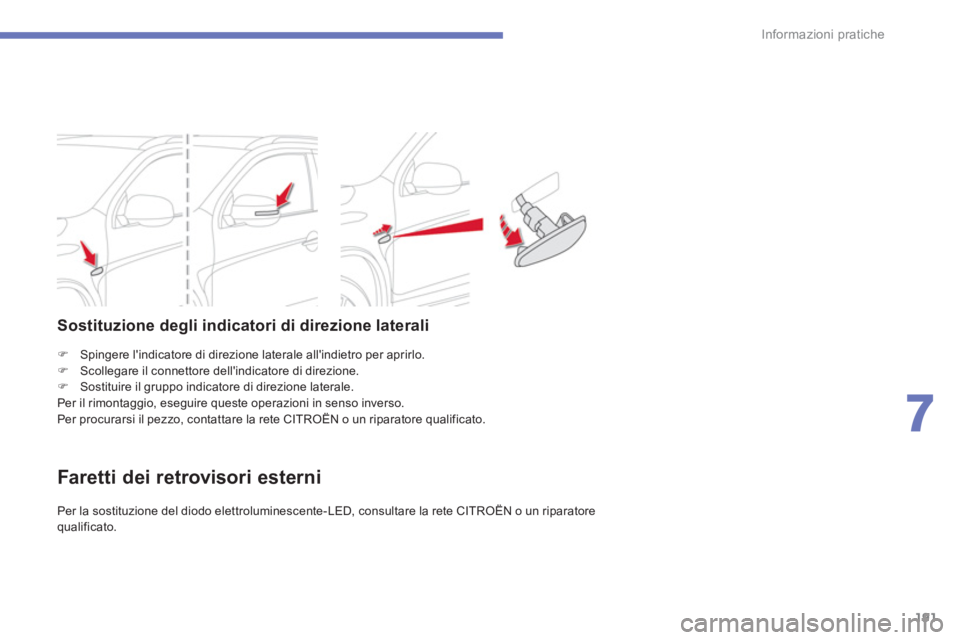

Spingere l'indicatore di direzione laterale all'indietro per aprirlo.
)
Scollegare il connettore dell'indicatore di direzione.
)
Sostituire il gruppo indicatore di direzione laterale.
Per il rimontaggio, eseguire queste operazioni in senso inverso.
Per procurarsi il pezzo, contattare la rete CITROËN o un riparatore qualificato.
Sostituzione degli indicatori di direzione laterali
Faretti dei retrovisori esterni
Per la sostituzione del diodo elettroluminescente-LED, consultare la rete CITROËN o un riparatore
qualificato.
Page 194 of 368
192
Informazioni pratiche
1.
Terza luce di stop (diodi).
2.
Targa posteriore (W5W- 5W).
3.
Fanalino fendinebbia (W21W-21W)
4.
Fanalino di retromarcia (W16W - 16W).
5.
Indicatori di direzione (WY21W - 21W).
6.
Luci di posizione / stop (W21- 5W).

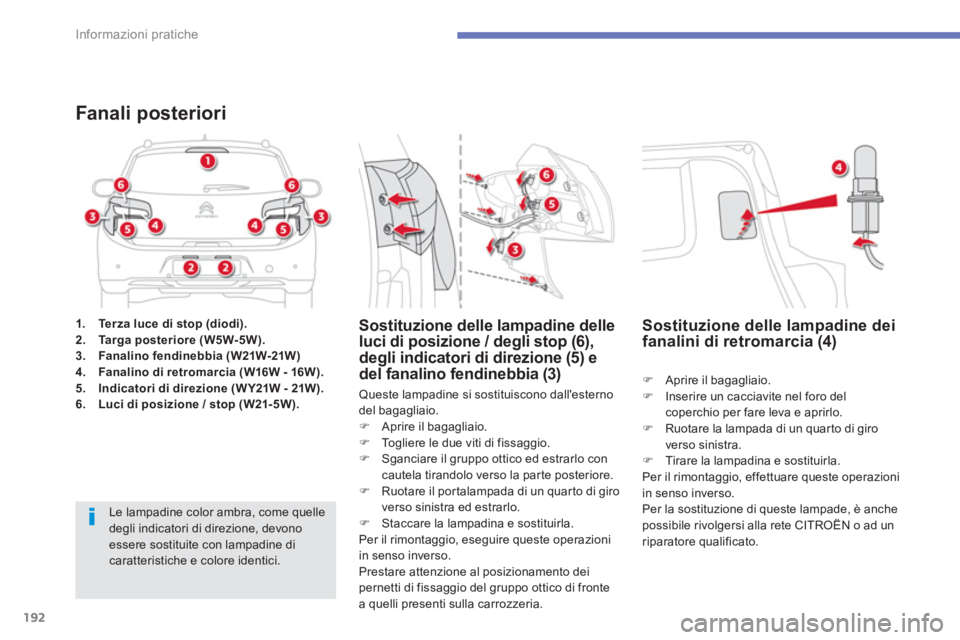

Fanali posteriori
Queste lampadine si sostituiscono dall'esterno
del bagagliaio.
)
Aprire il bagagliaio.
)
Togliere le due viti di fissaggio.
)
Sganciare il gruppo ottico ed estrarlo con
cautela tirandolo verso la parte posteriore.
)
Ruotare il por talampada di un quar to di giro
verso sinistra ed estrarlo.
)
Staccare la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione al posizionamento dei
pernetti di fissaggio del gruppo ottico di fronte
a quelli presenti sulla carrozzeria.
Sostituzione delle lampadine delle
luci di posizione / degli stop (6),
degli indicatori di direzione (5) e
del fanalino fendinebbia (3)
)
Aprire il bagagliaio.
)
Inserire un cacciavite nel foro del
coperchio per fare leva e aprirlo.
)
Ruotare la lampada di un quarto di giro
verso sinistra.
)
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Per la sostituzione di queste lampade, è anche
possibile rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Sostituzione delle lampadine dei
fanalini di retromarcia (4)
Le lampadine color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colore identici.
Page 195 of 368
193
7
Informazioni pratiche
Sostituzione delle lampadine
delle luci della targa (2)
)
Spingere la parte trasparente verso sinistra
poi verso il basso.
)
Ruotare il por talampada di un quar to di giro
verso sinistra poi rimuoverlo.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, effettuare le operazioni in
senso inverso e premere la parte trasparente
per agganciarla.
Lampadina della terza luce di stop
(diodi elettroluminescenti - LED) (1)
Per la sostituzione di questo tipo di lampadina,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Page 196 of 368
194
Informazioni pratiche

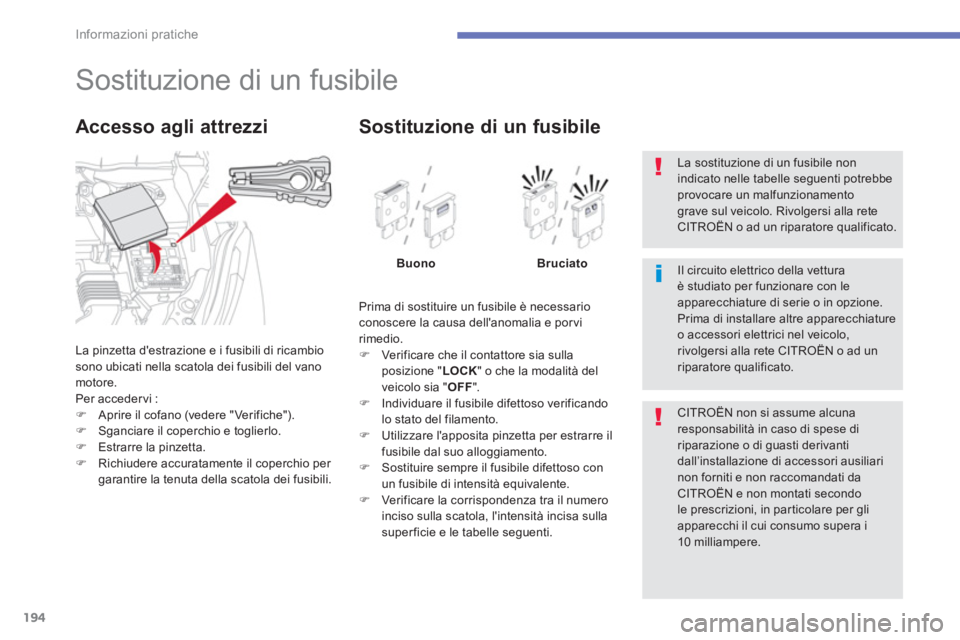

Sostituzione di un fusibile
La pinzetta d'estrazione e i fusibili di ricambio
sono ubicati nella scatola dei fusibili del vano
motore.
Per acceder vi :
)
Aprire il cofano (vedere " Verifiche").
)
Sganciare il coperchio e toglierlo.
)
Estrarre la pinzetta.
)
Richiudere accuratamente il coperchio per
garantire la tenuta della scatola dei fusibili.
Accesso agli attrezzi
Prima di sostituire un fusibile è necessario
conoscere la causa dell'anomalia e porvi
rimedio.
)
Verificare che il contattore sia sulla
posizione " LOCK
" o che la modalità del
veicolo sia " OFF
".
)
Individuare il fusibile difettoso verificando
lo stato del filamento.
)
Utilizzare l'apposita pinzetta per estrarre il
fusibile dal suo alloggiamento.
)
Sostituire sempre il fusibile difettoso con
un fusibile di intensità equivalente.
)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
super ficie e le tabelle seguenti.
Sostituzione di un fusibile
Buono Bruciato
CITROËN non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall’installazione di accessori ausiliari
non forniti e non raccomandati da
CITROËN e non montati secondo
le prescrizioni, in particolare per gli
apparecchi il cui consumo supera i
10 milliampere.
Il circuito elettrico della vettura
è studiato per funzionare con le
apparecchiature di serie o in opzione.
Prima di installare altre apparecchiature
o accessori elettrici nel veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
La sostituzione di un fusibile non
indicato nelle tabelle seguenti potrebbe
provocare un malfunzionamento
grave sul veicolo. Rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Page 197 of 368
195
7
Informazioni pratiche

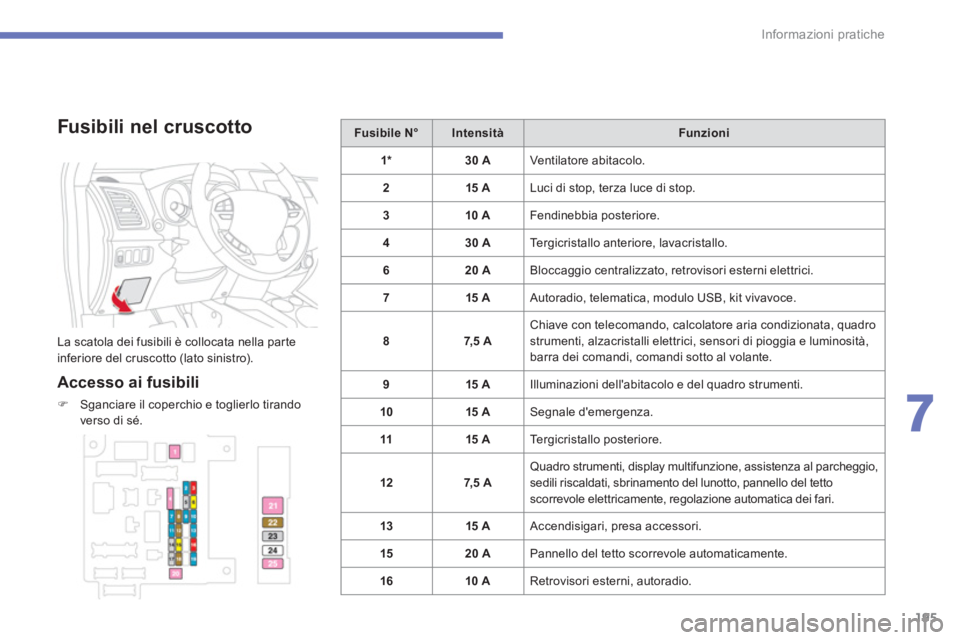

Fusibili nel cruscotto
La scatola dei fusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)
Sganciare il coperchio e toglierlo tirando
verso di sé.
Fusibile N°
Intensità
Funzioni
1*
30 A
Ventilatore abitacolo.
2
15 A
Luci di stop, terza luce di stop.
3
10 A
Fendinebbia posteriore.
4
30 A
Tergicristallo anteriore, lavacristallo.
6
20 A
Bloccaggio centralizzato, retrovisori esterni elettrici.
7
15 A
Autoradio, telematica, modulo USB, kit vivavoce.
8
7,5 A
Chiave con telecomando, calcolatore aria condizionata, quadro
strumenti, alzacristalli elettrici, sensori di pioggia e luminosità,
barra dei comandi, comandi sotto al volante.
9
15 A
Illuminazioni dell'abitacolo e del quadro strumenti.
10
15 A
Segnale d'emergenza.
11
15 A
Tergicristallo posteriore.
12
7,5 A
Quadro strumenti, display multifunzione, assistenza al parcheggio,
sedili riscaldati, sbrinamento del lunotto, pannello del tetto
scorrevole elettricamente, regolazione automatica dei fari.
13
15 A
Accendisigari, presa accessori.
15
20 A
Pannello del tetto scorrevole automaticamente.
16
10 A
Retrovisori esterni, autoradio.
Page 198 of 368
196
Informazioni pratiche

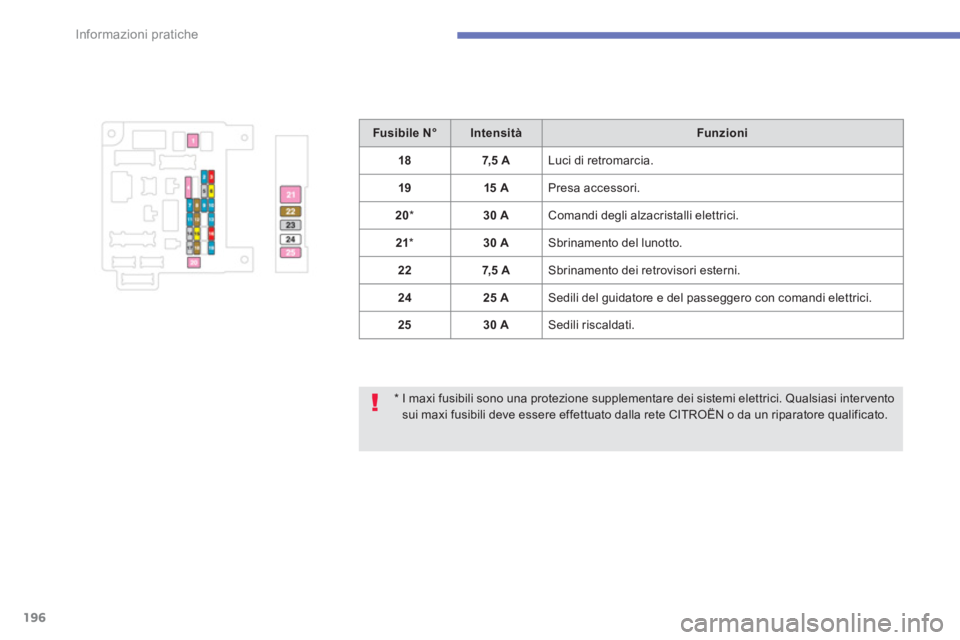

* I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento
sui maxi fusibili deve essere effettuato dalla rete CITROËN o da un riparatore qualificato.
Fusibile N°
Intensità
Funzioni
18
7,5 A
Luci di retromarcia.
19
15 A
Presa accessori.
20
*
30 A
Comandi degli alzacristalli elettrici.
21
*
30 A
Sbrinamento del lunotto.
22
7,5 A
Sbrinamento dei retrovisori esterni.
24
25 A
Sedili del guidatore e del passeggero con comandi elettrici.
25
30 A
Sedili riscaldati.
Page 199 of 368
197
7
Informazioni pratiche

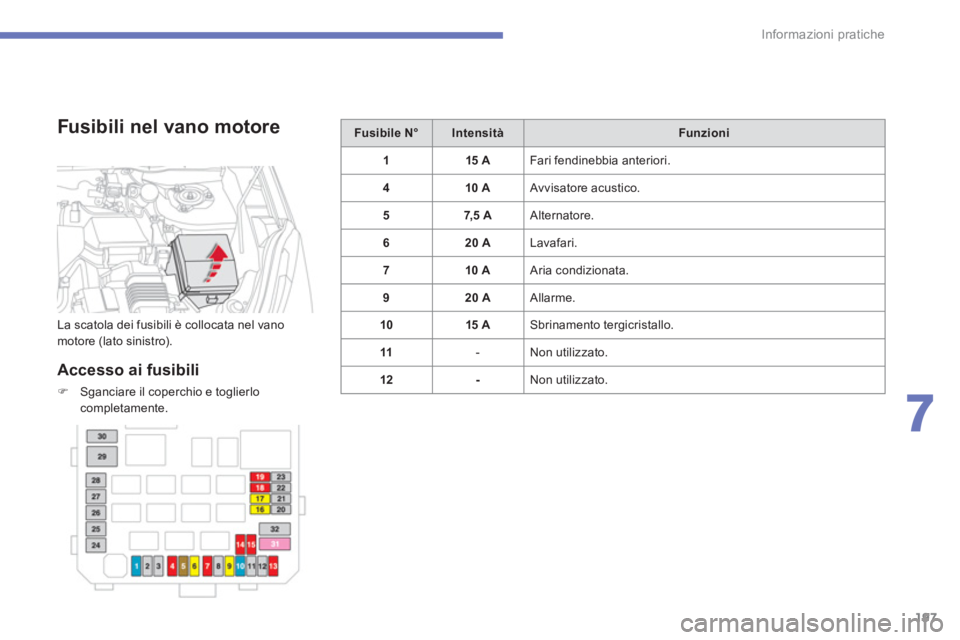

Fusibili nel vano motore
Accesso ai fusibili
)
Sganciare il coperchio e toglierlo
completamente.
Fusibile N°
Intensità
Funzioni
1
15 A
Fari fendinebbia anteriori .
4
10 A
Avvisatore acustico.
5
7,5 A
Alternatore.
6
20 A
Lavafari.
7
10 A
Aria condizionata.
9
20 A
Allarme.
10
15 A
Sbrinamento tergicristallo.
11
- Non utilizzato.
12
-
Non utilizzato. La scatola dei fusibili è collocata nel vano
motore (lato sinistro).
Page 200 of 368
198
Informazioni pratiche

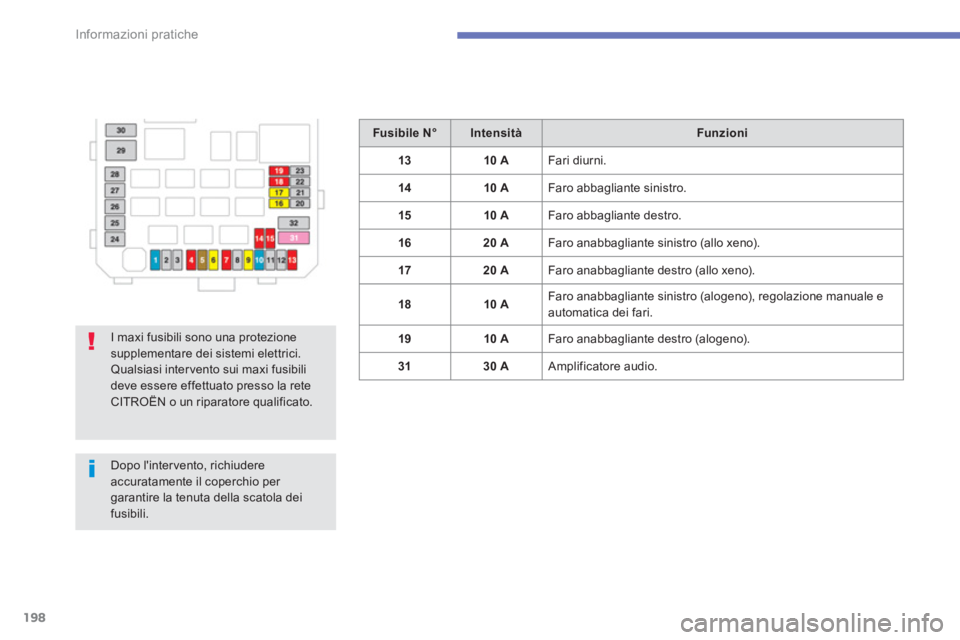

Fusibile N°
Intensità
Funzioni
13
10 A
Fari diurni.
14
10 A
Faro abbagliante sinistro.
15
10 A
Faro abbagliante destro.
16
20 A
Faro anabbagliante sinistro (allo xeno).
17
20 A
Faro anabbagliante destro (allo xeno).
18
10 A
Faro anabbagliante sinistro (alogeno), regolazione manuale e
automatica dei fari.
19
10 A
Faro anabbagliante destro (alogeno).
31
30 A
Amplificatore audio. I maxi fusibili sono una protezione
supplementare dei sistemi elettrici.
Qualsiasi inter vento sui maxi fusibili
deve essere effettuato presso la rete
CITROËN o un riparatore qualificato.
Dopo l'inter vento, richiudere
accuratamente il coperchio per
garantire la tenuta della scatola dei
fusibili.
