Page 201 of 368
199
7
Informazioni pratiche
Fusibili di ricambio
I fusibili di ricambio sono situati sotto al
coperchio della scatola dei fusibili del vano
motore. Il coperchio non contiene fusibili
di ricambio con amperaggio pari a
7,5 A, 25 A o 30 A. Se uno dei fusibili
con questo amperaggio è bruciato,
sostituirlo con le seguenti modalità:
Un fusibile da 7,5 A
deve essere
sostituito con il fusibile di ricambio
da 10
A
, un fusibile da 25 A
con un
fusibile di ricambio da 20 A
e un
fusibile da 30 A
con il fusibile del
sistema audio (N° 31)
.
Fusibile N°
Intensità
33
10 A
34
15 A
35
20 A
Page 202 of 368
200
Informazioni pratiche

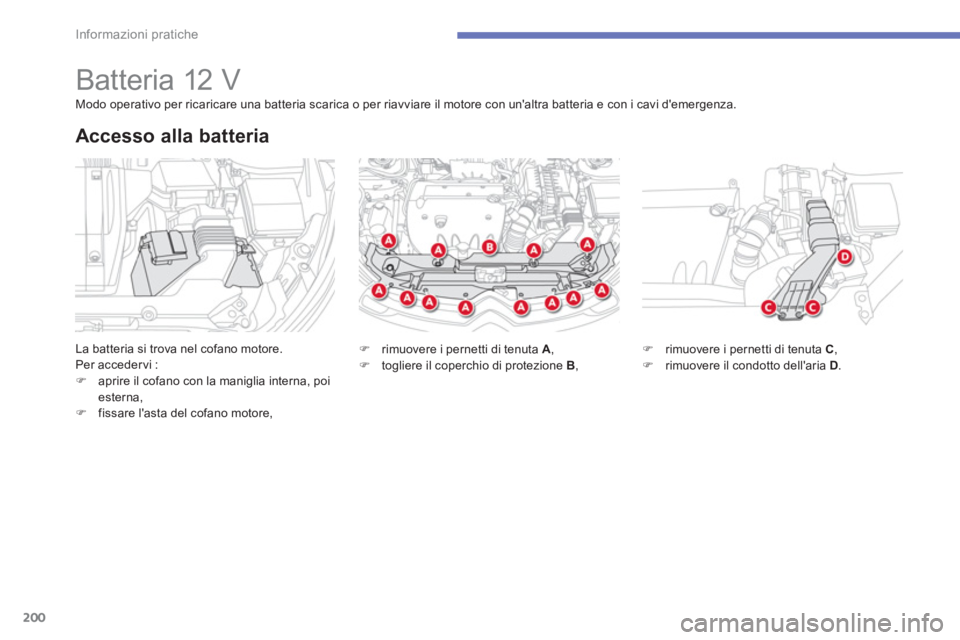

Batteria 12 V
La batteria si trova nel cofano motore.
Per acceder vi :
)
aprire il cofano con la maniglia interna, poi
esterna,
)
fissare l'asta del cofano motore,
Accesso alla batteria
Modo operativo per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria e con i cavi d'emergenza.
)
rimuovere i pernetti di tenuta A
,
)
togliere il coperchio di protezione B
,
)
rimuovere i pernetti di tenuta C
,
)
rimuovere il condotto dell'aria D
.
Page 203 of 368
201
7
Informazioni pratiche
Verificare il livello dell'elettrolita ed effettuare
il rabbocco, se necessario (vedi " Verifiche dei
livelli").

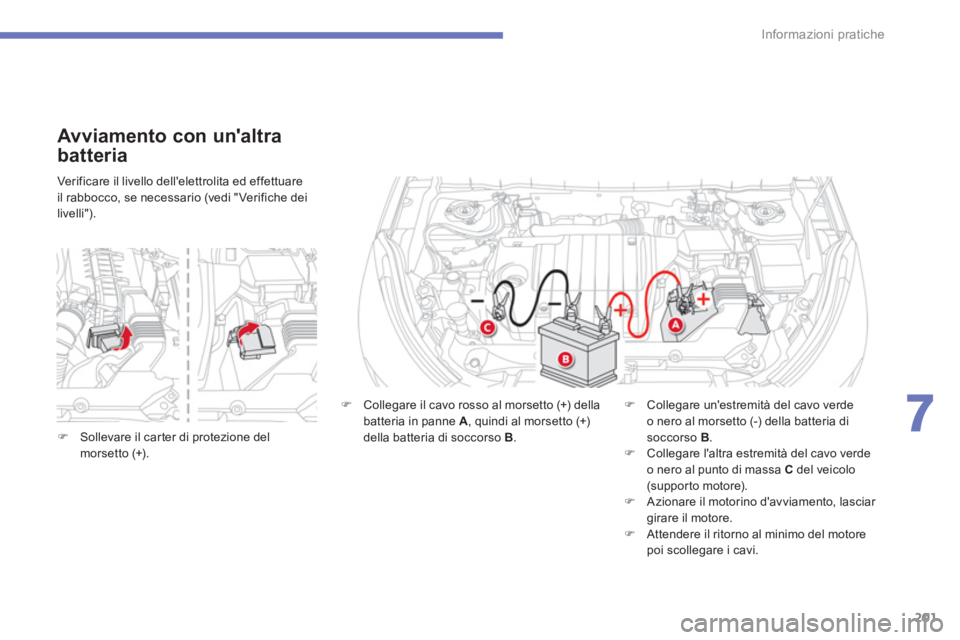

Avviamento con un'altra
batteria
)
Collegare il cavo rosso al morsetto (+) della
batteria in panne A
, quindi al morsetto (+)
della batteria di soccorso B
.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B
.
)
Collegare l'altra estremità del cavo verde
o nero al punto di massa C
del veicolo
(supporto motore).
)
Azionare il motorino d'avviamento, lasciar
girare il motore.
)
Attendere il ritorno al minimo del motore
poi scollegare i cavi.
)
Sollevare il carter di protezione del
morsetto (+).
Page 204 of 368
202
Informazioni pratiche

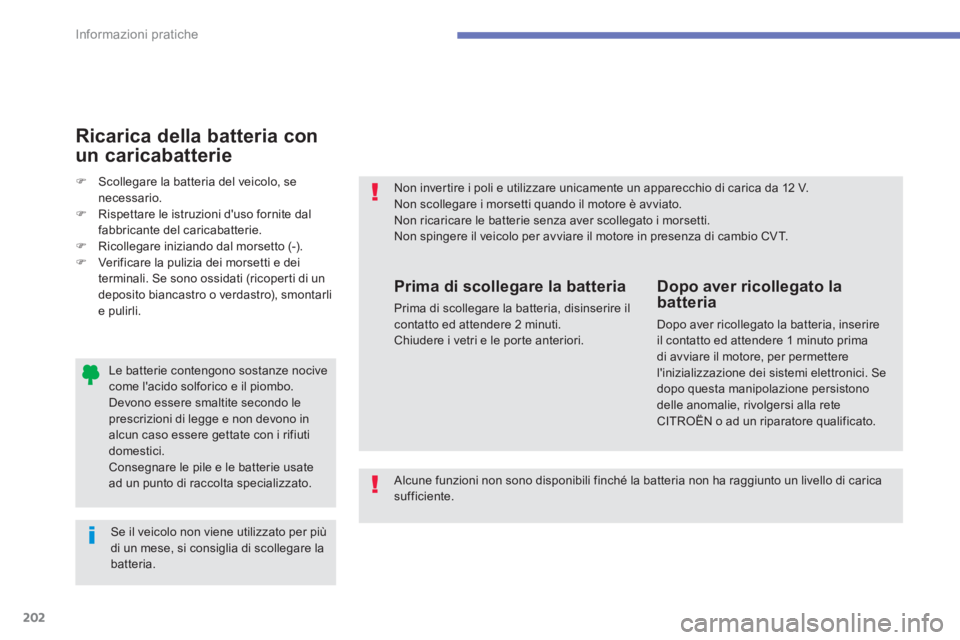

Le batterie contengono sostanze nocive
come l'acido solforico e il piombo.
Devono essere smaltite secondo le
prescrizioni di legge e non devono in
alcun caso essere gettate con i rifiuti
domestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.
Non invertire i poli e utilizzare unicamente un apparecchio di carica da 12 V.
Non scollegare i morsetti quando il motore è avviato.
Non ricaricare le batterie senza aver scollegato i morsetti.
Non spingere il veicolo per avviare il motore in presenza di cambio CVT.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la
batteria.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la
batteria
Dopo aver ricollegato la batteria, inserire
il contatto ed attendere 1 minuto prima
di avviare il motore, per permettere
l'inizializzazione dei sistemi elettronici. Se
dopo questa manipolazione persistono
delle anomalie, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
)
Scollegare la batteria del veicolo, se
necessario.
)
Rispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
)
Ricollegare iniziando dal morsetto (-).
)
Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Ricarica della batteria con
un caricabatterie
Alcune funzioni non sono disponibili finché la batteria non ha raggiunto un livello di carica
sufficiente.
Page 205 of 368
203
7
Informazioni pratiche

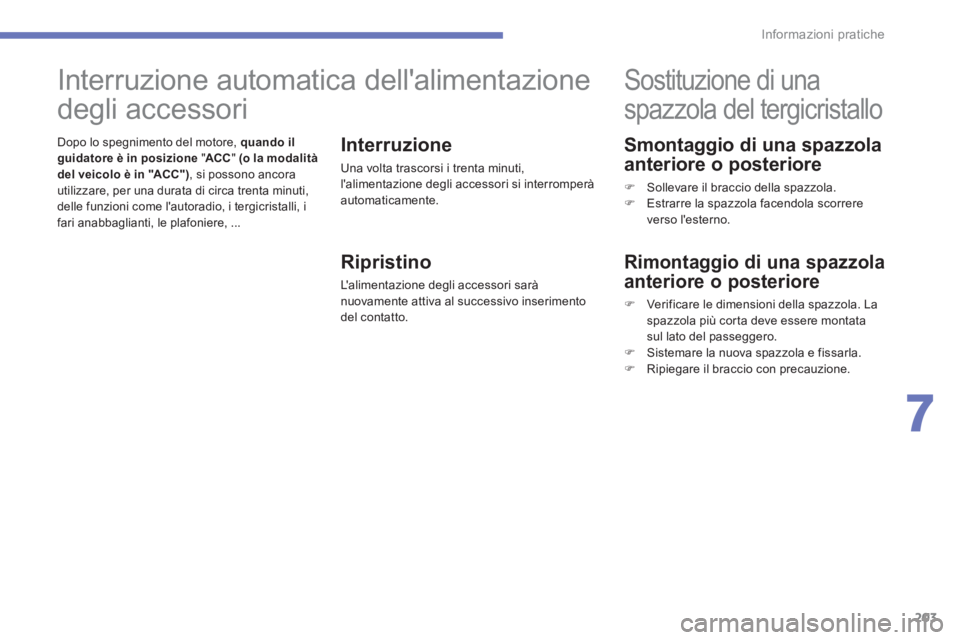

Smontaggio di una spazzola
anteriore o posteriore
)
Sollevare il braccio della spazzola.
)
Estrarre la spazzola facendola scorrere
verso l'esterno.
Sostituzione di una
spazzola del tergicristallo
Rimontaggio di una spazzola
anteriore o posteriore
)
Verificare le dimensioni della spazzola. La
spazzola più corta deve essere montata
sul lato del passeggero.
)
Sistemare la nuova spazzola e fissarla.
)
Ripiegare il braccio con precauzione.
Interruzione automatica dell'alimentazione
degli accessori
Dopo lo spegnimento del motore, quando il
guidatore è in posizione
" ACC
" (o la modalità
del veicolo è in "ACC")
, si possono ancora
utilizzare, per una durata di circa trenta minuti,
delle funzioni come l'autoradio, i tergicristalli, i
fari anabbaglianti, le plafoniere, ...
Interruzione
Una volta trascorsi i trenta minuti,
l'alimentazione degli accessori si interromperà
automaticamente.
Ripristino
L'alimentazione degli accessori sarà
nuovamente attiva al successivo inserimento
del contatto.
Page 206 of 368
204
Informazioni pratiche

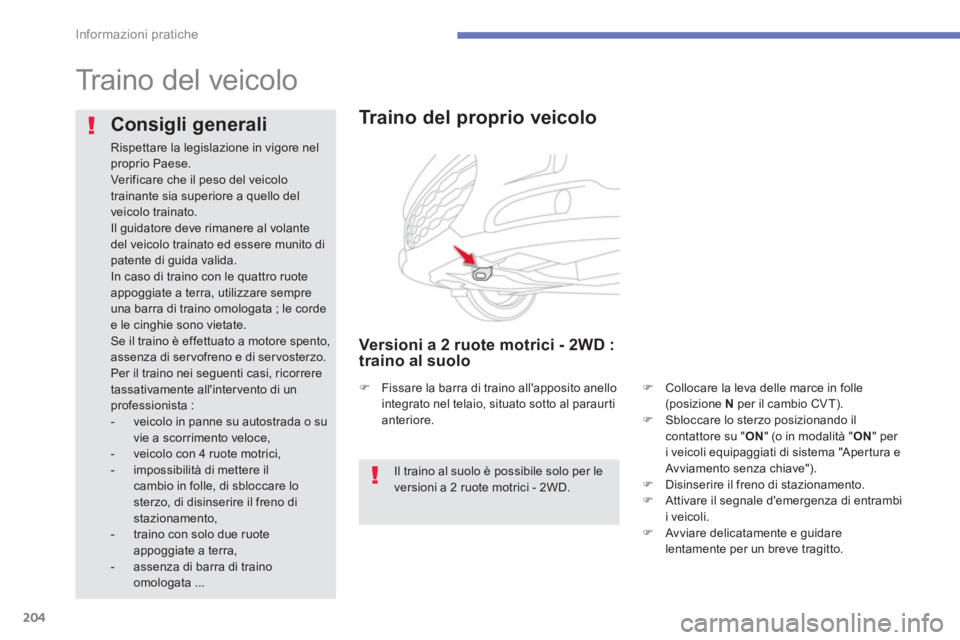

Traino del veicolo
Traino del proprio veicolo
Versioni a 2 ruote motrici - 2WD :
traino al suolo
)
Collocare la leva delle marce in folle
(posizione N
per il cambio CVT).
)
Sbloccare lo sterzo posizionando il
contattore su " ON
" (o in modalità " ON
" per
i veicoli equipaggiati di sistema "Apertura e
Avviamento senza chiave").
)
Disinserire il freno di stazionamento.
)
Attivare il segnale d'emergenza di entrambi
i veicoli.
)
Avviare delicatamente e guidare
lentamente per un breve tragitto.
Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre
una barra di traino omologata ; le corde
e le cinghie sono vietate.
Se il traino è effettuato a motore spento,
assenza di ser vofreno e di ser vosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista :
- veicolo in panne su autostrada o su
vie a scorrimento veloce,
- veicolo con 4 ruote motrici,
- impossibilità di mettere il
cambio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
- traino con solo due ruote
appoggiate a terra,
- assenza di barra di traino
omologata ...
Il traino al suolo è possibile solo per le
versioni a 2 ruote motrici - 2WD.
)
Fissare la barra di traino all'apposito anello
integrato nel telaio, situato sotto al paraurti
anteriore.
Page 207 of 368
205
7
Informazioni pratiche

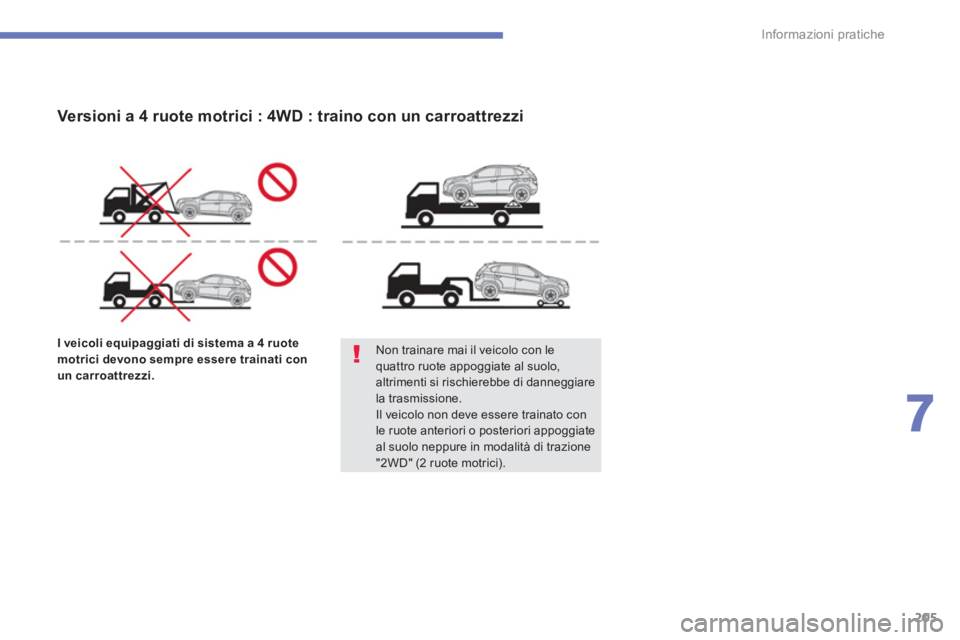

I veicoli equipaggiati di sistema a 4 ruote
motrici devono sempre essere trainati con
un carroattrezzi.
Non trainare mai il veicolo con le
quattro ruote appoggiate al suolo,
altrimenti si rischierebbe di danneggiare
la trasmissione.
Il veicolo non deve essere trainato con
le ruote anteriori o posteriori appoggiate
al suolo neppure in modalità di trazione
"2WD" (2 ruote motrici).
Versioni a 4 ruote motrici : 4WD : traino con un carroattrezzi
Page 208 of 368
206
Informazioni pratiche
Traino di un altro veicolo
)
Nel paraurti posteriore, estrarre l'elemento
protettivo tirandolo per la parte inferiore
con la manovella del cric 1
.
)
Avvitare a fondo l'anello di traino 2
con la
manovella smonta-ruota 3
.
)
Installare la barra di traino.
)
Attivare il segnale d'emergenza su
entrambi i veicoli.
)
Avviare delicatamente e guidare
lentamente per un breve tragitto.
Accesso all'attrezzatura
L'anello di traino e gli attrezzi sono situati sotto
al pianale del bagagliaio.
Per acceder vi :
)
aprire il bagagliaio,
)
sollevare il pianale e rimuoverlo,
)
estrarre l'anello di traino e gli attrezzi
necessari.
Lista degli attrezzi
1.
Manovella associata al cric.
2.
Anello di traino.
3.
Chiave di smontaggio ruota.
Page 209 of 368
207
7
Informazioni pratiche

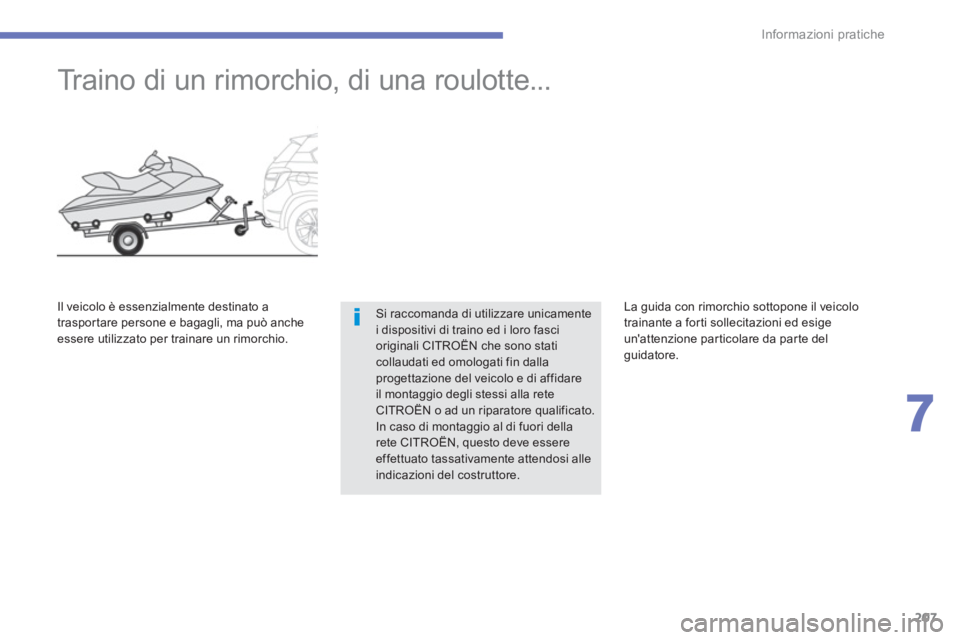

Traino di un rimorchio, di una roulotte...
Si raccomanda di utilizzare unicamente
i dispositivi di traino ed i loro fasci
originali CITROËN che sono stati
collaudati ed omologati fin dalla
progettazione del veicolo e di affidare
il montaggio degli stessi alla rete
CITROËN o ad un riparatore qualificato.
In caso di montaggio al di fuori della
rete CITROËN, questo deve essere
effettuato tassativamente attendosi alle
indicazioni del costruttore.
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può anche
essere utilizzato per trainare un rimorchio. La guida con rimorchio sottopone il veicolo
trainante a forti sollecitazioni ed esige
un'attenzione particolare da parte del
guidatore.
Page 210 of 368
208Informazioni pratiche

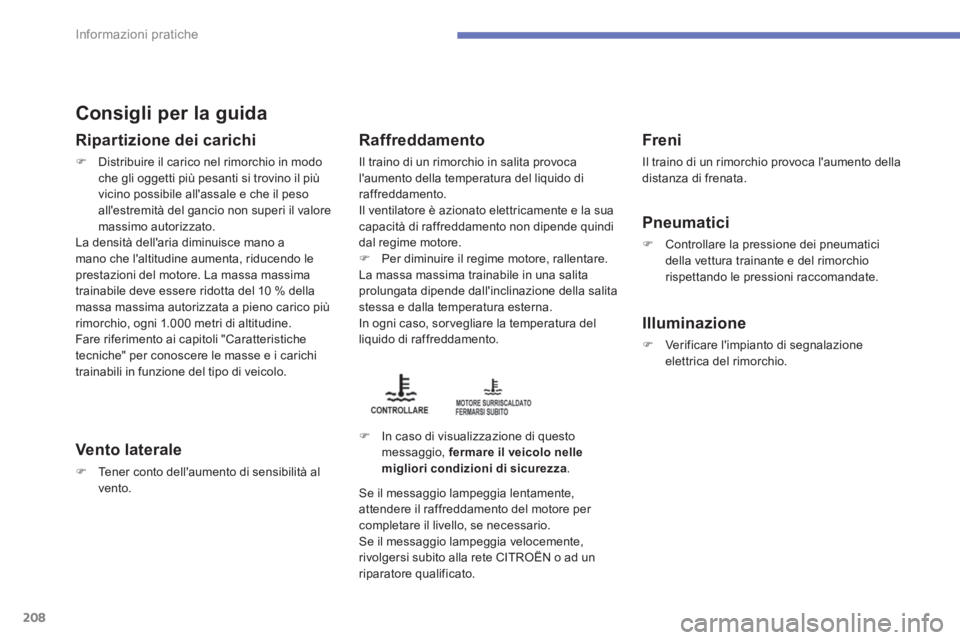

Consigli per la guida
Ripartizione dei carichi
)
Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso
all'estremità del gancio non superi il valore
massimo autorizzato.
La densità dell'aria diminuisce mano a
mano che l'altitudine aumenta, riducendo le
prestazioni del motore. La massa massima
trainabile deve essere ridotta del 10 % della
massa massima autorizzata a pieno carico più
rimorchio, ogni 1.000 metri di altitudine.
Fare riferimento ai capitoli "Caratteristiche
tecniche" per conoscere le masse e i carichi
trainabili in funzione del tipo di veicolo.
Vento laterale
)
Tener conto dell'aumento di sensibilità al
vento.
Raffreddamento
Il traino di un rimorchio in salita provoca
l'aumento della temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente e la sua
capacità di raffreddamento non dipende quindi
dal regime motore.
)
Per diminuire il regime motore, rallentare.
La massa massima trainabile in una salita
prolungata dipende dall'inclinazione della salita
stessa e dalla temperatura esterna.
In ogni caso, sor vegliare la temperatura del
liquido di raffreddamento.
)
In caso di visualizzazione di questo
messaggio, fermare il veicolo nelle
migliori condizioni di sicurezza
.
Freni
Il traino di un rimorchio provoca l'aumento della
distanza di frenata.
Pneumatici
)
Controllare la pressione dei pneumatici
della vettura trainante e del rimorchio
rispettando le pressioni raccomandate.
Illuminazione
)
Verificare l'impianto di segnalazione
elettrica del rimorchio.
Se il messaggio lampeggia lentamente,
attendere il raffreddamento del motore per
completare il livello, se necessario.
Se il messaggio lampeggia velocemente,
rivolgersi subito alla rete CITROËN o ad un
riparatore qualificato.
