CITROEN C3 AIRCROSS 2019 InstruksjonsbØker (in Norwegian)

189

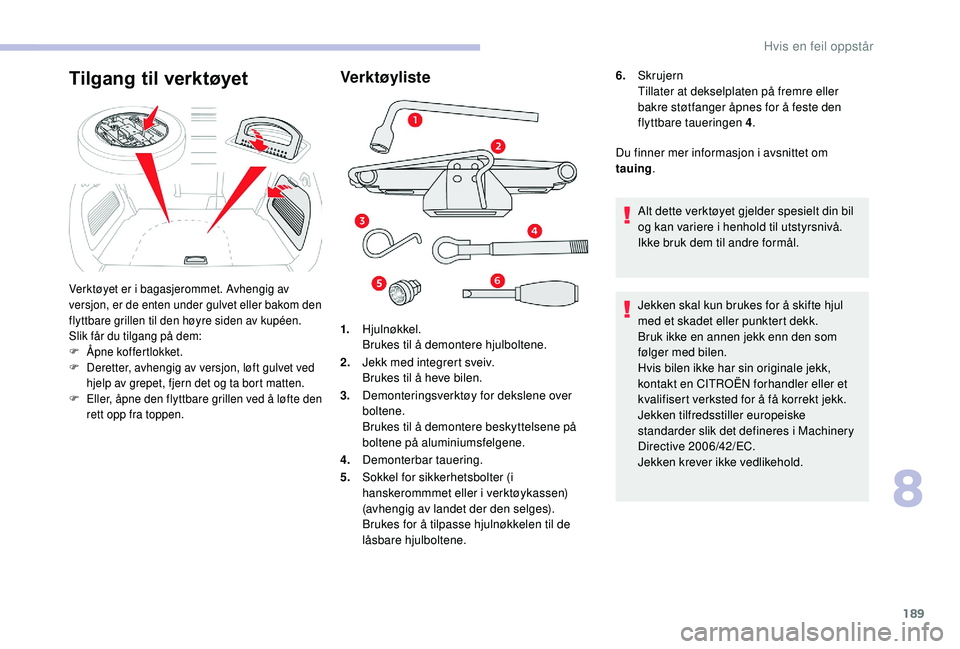

Verktøyliste
1.Hjulnøkkel.
Brukes til å demontere hjulboltene.
2. Jekk med integrert sveiv.
Brukes til å heve bilen.
3. Demonteringsverktøy for dekslene over
boltene.
Brukes til å demontere beskyttelsene på
boltene på aluminiumsfelgene.
4. Demonterbar tauering.
5. Sokkel for sikkerhetsbolter (i
hanskerommmet eller i verktøykassen)
(avhengig av landet der den selges).
Brukes for å tilpasse hjulnøkkelen til de
låsbare hjulboltene. 6.
Skrujern
Tillater at dekselplaten på fremre eller
bakre støtfanger åpnes for å feste den
flyttbare taueringen 4 .
Du finner mer informasjon i avsnittet om
tauing .
Alt dette verktøyet gjelder spesielt din bil
og kan variere i henhold til utstyrsnivå.
Ikke bruk dem til andre formål.
Jekken skal kun brukes for å skifte hjul
med et skadet eller punktert dekk.
Bruk ikke en annen jekk enn den som
følger med bilen.
Hvis bilen ikke har sin originale jekk,
kontakt en CITROËN forhandler eller et
kvalifisert verksted for å få korrekt jekk.
Jekken tilfredsstiller europeiske
standarder slik det defineres i Machinery
Directive 2006/42/EC.
Jekken krever ikke vedlikehold.
Tilgang til verktøyet
Verktøyet er i bagasjerommet. Avhengig av
versjon, er de enten under gulvet eller bakom den
flyttbare grillen til den høyre siden av kupéen.
Slik får du tilgang på dem:
F

Å
pne koffertlokket.
F

D
eretter, avhengig av versjon, løft gulvet ved
hjelp av grepet, fjern det og ta bort matten.
F

E
ller, åpne den flyttbare grillen ved å løfte den
rett opp fra toppen.
8
Hvis en feil oppst

190

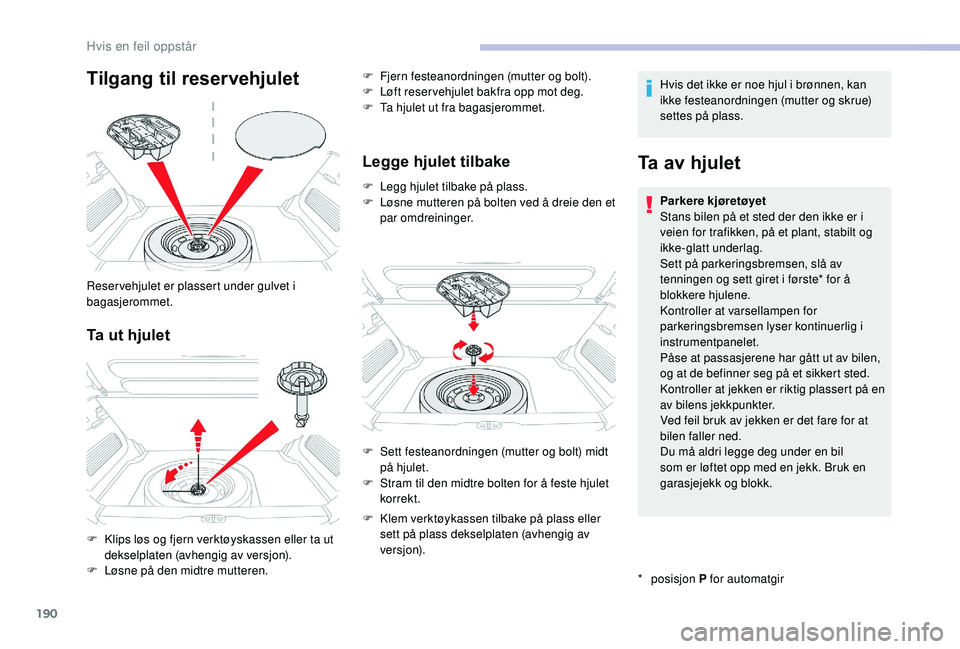

Tilgang til reservehjulet
Ta ut hjulet
Reservehjulet er plassert under gulvet i
bagasjerommet.
F
K
lips løs og fjern verktøyskassen eller ta ut
dekselplaten (avhengig av versjon).
F

L
øsne på den midtre mutteren. F

F
jern festeanordningen (mutter og bolt).
F
L
øft reser vehjulet bakfra opp mot deg.
F
T
a hjulet ut fra bagasjerommet.
Legge hjulet tilbake
F Legg hjulet tilbake på plass.
F
L øsne mutteren på bolten ved å dreie den et
par omdreininger. Hvis det ikke er noe hjul i brønnen, kan
ikke festeanordningen (mutter og skrue)
settes på plass.
Ta av hjulet
*
posisjon P for automatgir
Parkere kjøretøyet
Stans bilen på et sted der den ikke er i
veien for trafikken, på et plant, stabilt og
ikke-glatt underlag.
Sett på parkeringsbremsen, slå av
tenningen og sett giret i første* for å
blokkere hjulene.
Kontroller at varsellampen for
parkeringsbremsen lyser kontinuerlig i
instrumentpanelet.
Påse at passasjerene har gått ut av bilen,
og at de befinner seg på et sikkert sted.
Kontroller at jekken er riktig plassert på en
av bilens jekkpunkter.
Ved feil bruk av jekken er det fare for at
bilen faller ned.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk en
garasjejekk og blokk.
F

S

ett festeanordningen (mutter og bolt) midt
på hjulet.
F

S

tram til den midtre bolten for å feste hjulet
korrekt.
F

K

lem verktøykassen tilbake på plass eller
sett på plass dekselplaten (avhengig av
versjon).
Hvis en feil oppstår

191

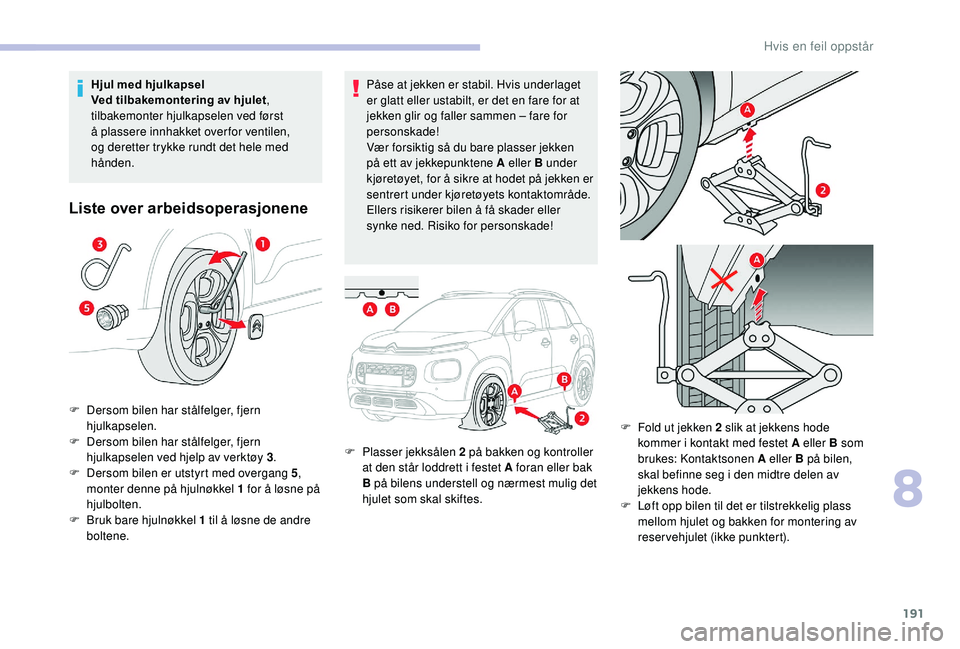

Påse at jekken er stabil. Hvis underlaget
er glatt eller ustabilt, er det en fare for at
jekken glir og faller sammen – fare for
personskade!
Vær forsiktig så du bare plasser jekken
på ett av jekkepunktene A eller B under
kjøretøyet, for å sikre at hodet på jekken er
sentrert under kjøretøyets kontaktområde.
Ellers risikerer bilen å få skader eller
synke ned. Risiko for personskade!
F

P
lasser jekksålen 2 på bakken og kontroller
at den står loddrett i festet A foran eller bak
B på bilens understell og nærmest mulig det
hjulet som skal skiftes. F

F
old ut jekken 2 slik at jekkens hode
kommer i kontakt med festet A eller B som
brukes: Kontaktsonen A eller B på bilen,
skal befinne seg i den midtre delen av
jekkens hode.
F

L
øft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken for montering av
reservehjulet (ikke punktert).
Hjul med hjulkapsel
Ved tilbakemontering av hjulet
,
tilbakemonter hjulkapselen ved først
å plassere innhakket over for ventilen,
og deretter trykke rundt det hele med
hånden.
Liste over arbeidsoperasjonene
F Dersom bilen har stålfelger, fjern hjulkapselen.
F

D
ersom bilen har stålfelger, fjern
hjulkapselen ved hjelp av verktøy 3 .
F

D
ersom bilen er utstyrt med overgang 5 ,
monter denne på hjulnøkkel 1 for å løsne på
hjulbolten.
F

B
ruk bare hjulnøkkel 1 til å løsne de andre
boltene.
8
Hvis en feil oppstår

192

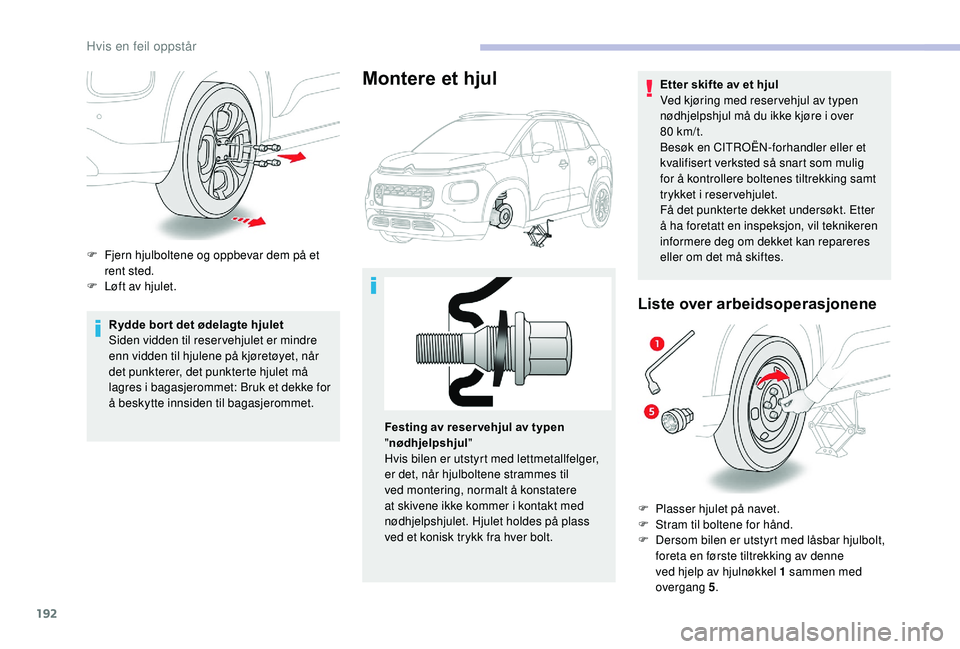

Rydde bor t det ødelagte hjulet
Siden vidden til reservehjulet er mindre
enn vidden til hjulene på kjøretøyet, når
det punkterer, det punkterte hjulet må
lagres i bagasjerommet: Bruk et dekke for
å beskytte innsiden til bagasjerommet.
F

F
jern hjulboltene og oppbevar dem på et
rent sted.
F

L
øft av hjulet.
Montere et hjulEtter skifte av et hjul
Ved kjøring med reser vehjul av typen
nødhjelpshjul må du ikke kjøre i over
80
km/t.
Besøk en CITROËN-forhandler eller et
kvalifisert verksted så snart som mulig
for å kontrollere boltenes tiltrekking samt
trykket i reservehjulet.
Få det punkterte dekket undersøkt. Etter
å ha foretatt en inspeksjon, vil teknikeren
informere deg om dekket kan repareres
eller om det må skiftes.
Liste over arbeidsoperasjonene
Festing av reser vehjul av typen
" nødhjelpshjul "
Hvis bilen er utstyrt med lettmetallfelger,
er det, når hjulboltene strammes til
ved montering, normalt å konstatere
at skivene ikke kommer i kontakt med
nødhjelpshjulet. Hjulet holdes på plass
ved et konisk trykk fra hver bolt. F

P
lasser hjulet på navet.
F

S
tram til boltene for hånd.
F

D
ersom bilen er utstyrt med låsbar hjulbolt,
foreta en første tiltrekking av denne
ved hjelp av hjulnøkkel 1 sammen med
overgang 5 .
Hvis en feil oppstår

193

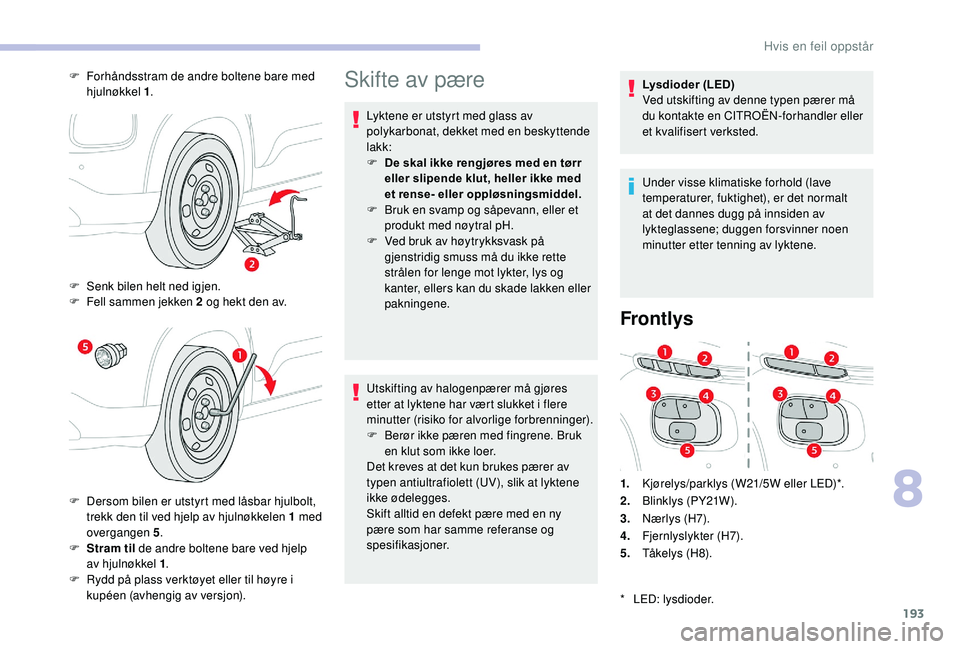

Skifte av pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en beskyttende
lakk:
F
D
e skal ikke rengjøres med en tørr
eller slipende klut, heller ikke med
et rense- eller oppløsningsmiddel.
F

B
ruk en svamp og såpevann, eller et
produkt med nøytral pH.
F

V
ed bruk av høytrykksvask på
gjenstridig smuss må du ikke rette
strålen for lenge mot lykter, lys og
kanter, ellers kan du skade lakken eller
pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i flere
minutter (risiko for alvorlige forbrenninger).
F

B
erør ikke pæren med fingrene. Bruk
en klut som ikke loer.
Det kreves at det kun brukes pærer av
typen antiultrafiolett (UV), slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner. Lysdioder (LED)
Ved utskifting av denne typen pærer må
du kontakte en CITROËN-forhandler eller
et kvalifisert verksted.
Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Frontlys
* LED: lysdioder. 1.
Kjørelys/parklys (W21/5W eller LED)*.
2. Blinklys (PY21W).
3. Nærlys (H7).
4. Fjernlyslykter (H7).
5. Tåkelys (H8).
F

D

ersom bilen er utstyrt med låsbar hjulbolt,
trekk den til ved hjelp av hjulnøkkelen 1

med
overgangen 5 .
F

S

tram til de andre boltene bare ved hjelp
av hjulnøkkel 1 .
F

R

ydd på plass verktøyet eller til høyre i
kupéen (avhengig av versjon).
F

F

orhåndsstram de andre boltene bare med
hjulnøkkel 1 .
F

S

enk bilen helt ned igjen.
F

F

ell sammen jekken 2 og hekt den av.
8
Hvis en feil oppstår

194

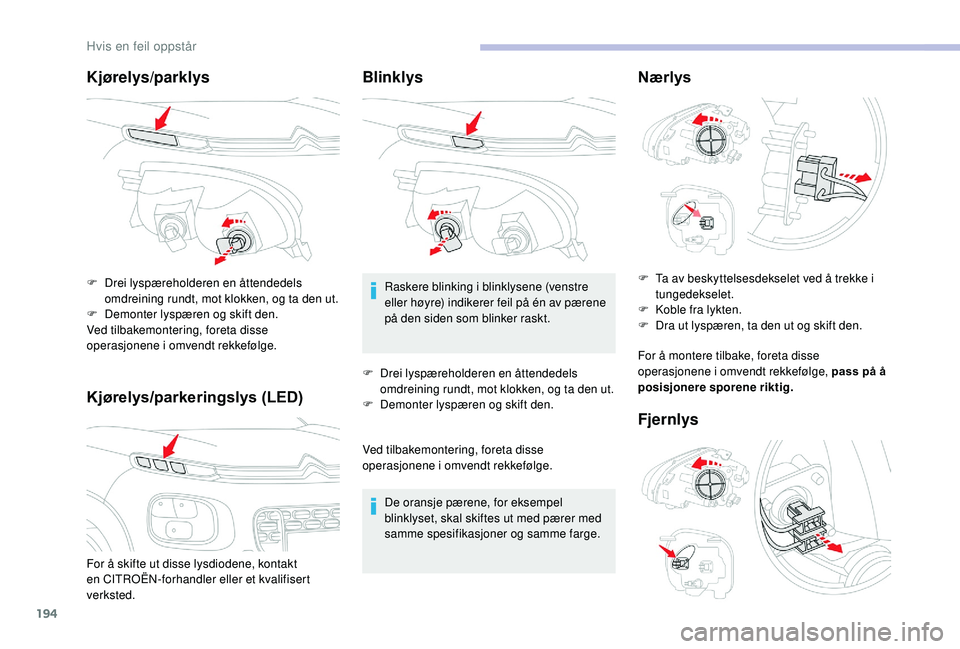

Kjørelys/parklys
Kjørelys/parkeringslys (LED)
For å skifte ut disse lysdiodene, kontakt
en CITROËN-forhandler eller et kvalifisert
verksted. F
D
rei lyspæreholderen en åttendedels
omdreining rundt, mot klokken, og ta den ut.
F
D
emonter lyspæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge.
Blinklys
Raskere blinking i blinklysene (venstre
eller høyre) indikerer feil på én av pærene
på den siden som blinker raskt.
F

D
rei lyspæreholderen en åttendedels
omdreining rundt, mot klokken, og ta den ut.
F

D
emonter lyspæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge. De oransje pærene, for eksempel
blinklyset, skal skiftes ut med pærer med
samme spesifikasjoner og samme farge.
Nærlys
For å montere tilbake, foreta disse
operasjonene i omvendt rekkefølge, pass på å
posisjonere sporene riktig. F
T
a av beskyttelsesdekselet ved å trekke i
tungedekselet.
F
K
oble fra lykten.
F
D
ra ut lyspæren, ta den ut og skift den.
Fjernlys
Hvis en feil oppst

195

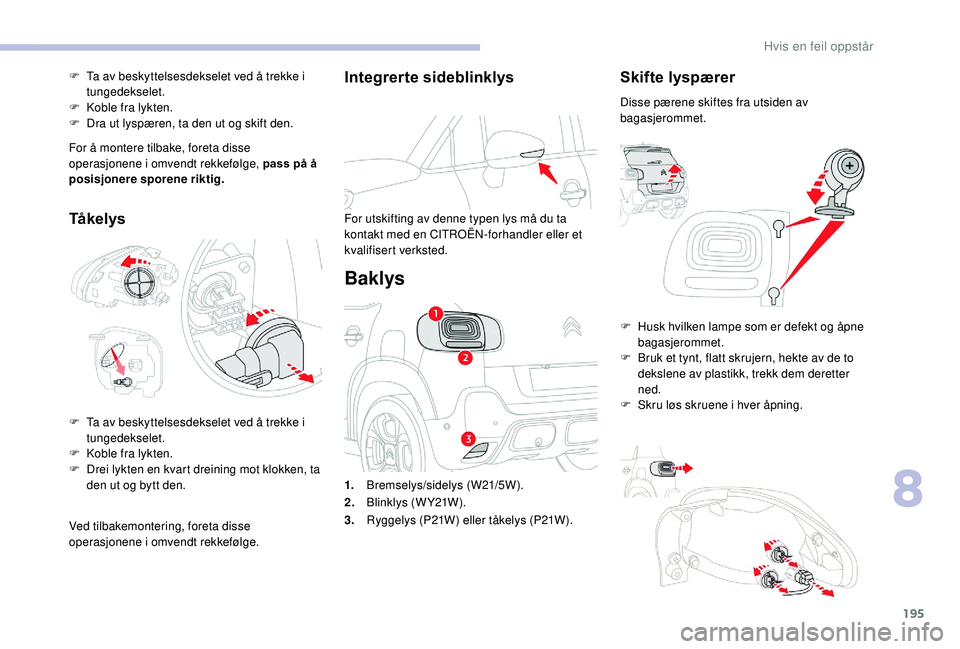

Integrerte sideblinklys
For utskifting av denne typen lys må du ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted.
Baklys
Skifte lyspærer
Disse pærene skiftes fra utsiden av
bagasjerommet.
1. Bremselys/sidelys (W21/5W).
2. Blinklys (WY21W).
3. Ryggelys (P21W) eller tåkelys (P21W). F

H
usk hvilken lampe som er defekt og åpne
bagasjerommet.
F

B
ruk et tynt, flatt skrujern, hekte av de to
dekslene av plastikk, trekk dem deretter
ned.
F

S
kru løs skruene i hver åpning.
F

T

a av beskyttelsesdekselet ved å trekke i
tungedekselet.
F
K
oble fra lykten.
F

D

ra ut lyspæren, ta den ut og skift den.
For å montere tilbake, foreta disse
operasjonene i omvendt rekkefølge, pass på å
posisjonere sporene riktig.
Tå ke l y s
F Ta av beskyttelsesdekselet ved å trekke i tungedekselet.
F

K
oble fra lykten.
F

D
rei lykten en kvart dreining mot klokken, ta
den ut og bytt den.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge.
8
Hvis en feil oppstår

196

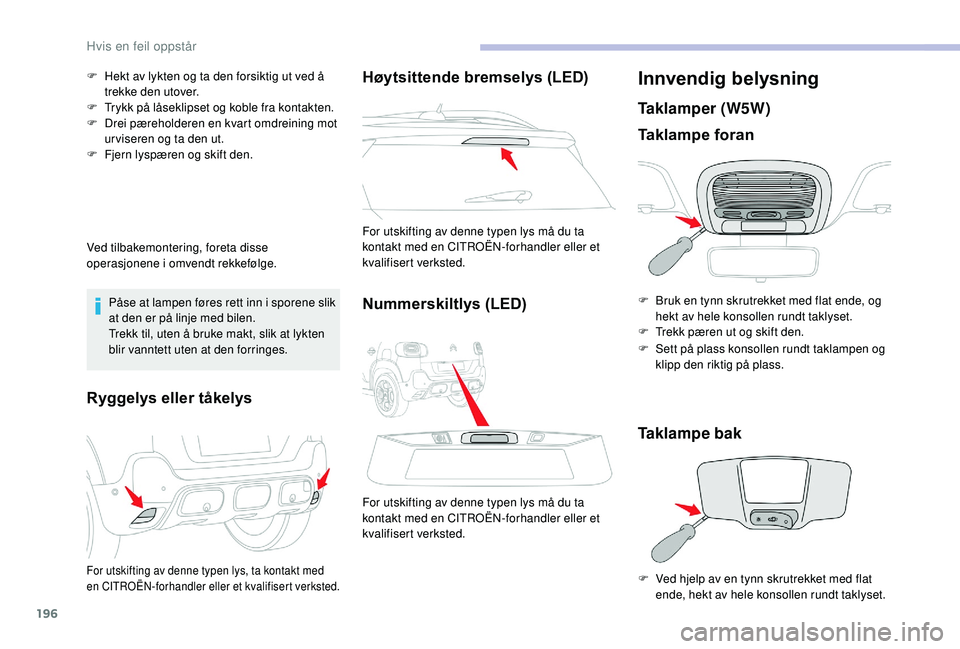

F Hekt av lykten og ta den forsiktig ut ved å trekke den utover.
F

T
rykk på låseklipset og koble fra kontakten.
F

D
rei pæreholderen en kvart omdreining mot
ur viseren og ta den ut.
F

F
jern lyspæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge. Påse at lampen føres rett inn i sporene slik
at den er på linje med bilen.
Trekk til, uten å bruke makt, slik at lykten
blir vanntett uten at den forringes.
Ryggelys eller tåkelys
For utskifting av denne typen lys, ta kontakt med
en CITROËN-forhandler eller et kvalifisert verksted.
Høytsittende bremselys (LED)
For utskifting av denne typen lys må du ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted.
Nummerskiltlys (LED)
For utskifting av denne typen lys må du ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted.
Innvendig belysning
Taklamper (W5W)
Taklampe foran
F Bruk en tynn skrutrekket med flat ende, og hekt av hele konsollen rundt taklyset.
F

T
rekk pæren ut og skift den.
Taklampe bak
F Ved hjelp av en tynn skrutrekket med flat ende, hekt av hele konsollen rundt taklyset.
F

S
ett på plass konsollen rundt taklampen og
klipp den riktig på plass.
Hvis en feil oppstår

197

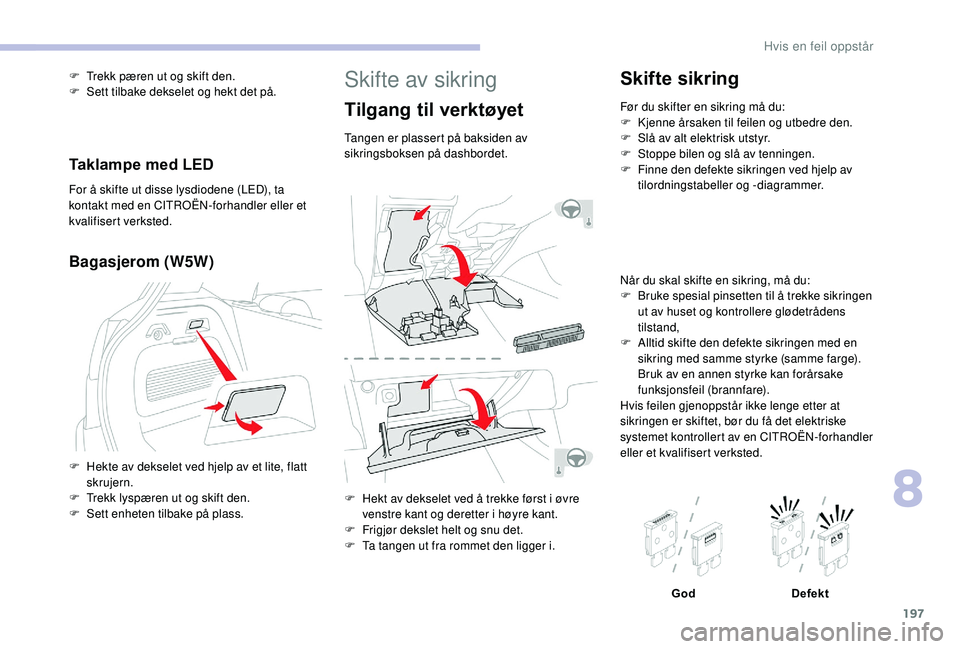

Skifte av sikring
Tilgang til verktøyet
Tangen er plassert på baksiden av
sikringsboksen på dashbordet.
F
H
ekt av dekselet ved å trekke først i øvre
venstre kant og deretter i høyre kant.
F

F
rigjør dekslet helt og snu det.
F

T
a tangen ut fra rommet den ligger i.
Skifte sikring
Før du skifter en sikring må du:
F K jenne årsaken til feilen og utbedre den.
F

S
lå av alt elektrisk utstyr.
F

S
toppe bilen og slå av tenningen.
F

F
inne den defekte sikringen ved hjelp av
tilordningstabeller og -diagrammer.
Når du skal skifte en sikring, må du:
F

B
ruke spesial pinsetten til å trekke sikringen
ut av huset og kontrollere glødetrådens
tilstand,
F

A
lltid skifte den defekte sikringen med en
sikring med samme styrke (samme farge).
Bruk av en annen styrke kan forårsake
funksjonsfeil (brannfare).
Hvis feilen gjenoppstår ikke lenge etter at
sikringen er skiftet, bør du få det elektriske
systemet kontrollert av en CITROËN-forhandler
eller et kvalifisert verksted.
God Defekt
Taklampe med LED
For å skifte ut disse lysdiodene (LED), ta
kontakt med en CITROËN-forhandler eller et
kvalifisert verksted. F
T
rekk pæren ut og skift den.
F
S
ett tilbake dekselet og hekt det på.
Bagasjerom (W5W)
F Hekte av dekselet ved hjelp av et lite, flatt
skrujern.
F

T
rekk lyspæren ut og skift den.
F

S
ett enheten tilbake på plass.
8
Hvis en feil oppstår

198

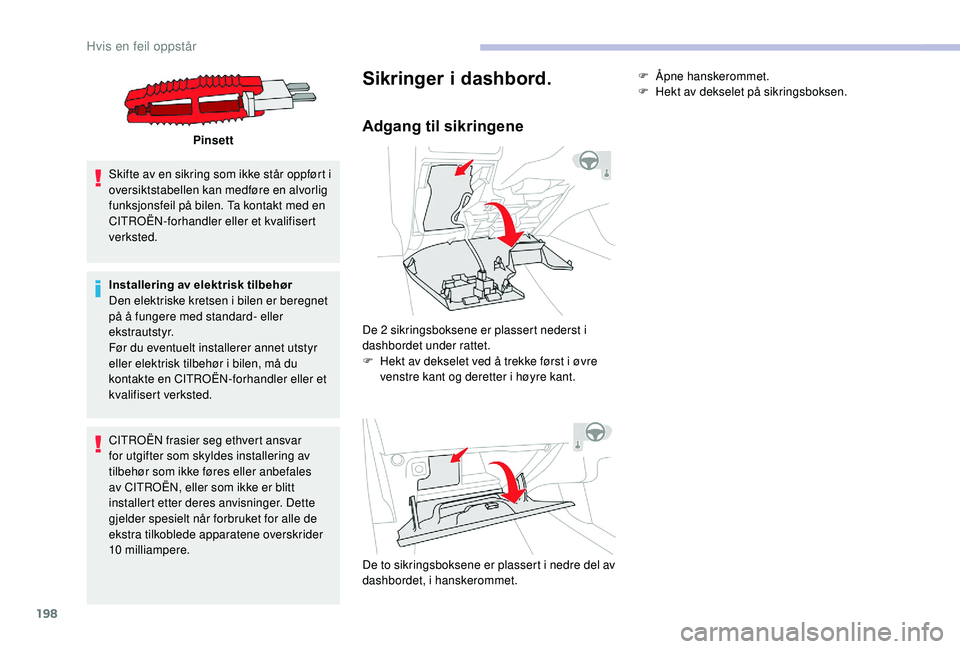

Pinsett
Skifte av en sikring som ikke står oppført i
oversiktstabellen kan medføre en alvorlig
funksjonsfeil på bilen. Ta kontakt med en
CITROËN-forhandler eller et kvalifisert
verksted.
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen er beregnet
på å fungere med standard- eller
ekstrautstyr.
Før du eventuelt installerer annet utstyr
eller elektrisk tilbehør i bilen, må du
kontakte en CITROËN-forhandler eller et
kvalifisert verksted.
CITROËN frasier seg ethvert ansvar
for utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales
av CITROËN, eller som ikke er blitt
installert etter deres anvisninger. Dette
gjelder spesielt når forbruket for alle de
ekstra tilkoblede apparatene overskrider
10


milliampere.
Sikringer i dashbord.
Adgang til sikringene
De 2 sikringsboksene er plassert nederst i
dashbordet under rattet.
F
H
ekt av dekselet ved å trekke først i øvre
venstre kant og deretter i høyre kant.
De to sikringsboksene er plassert i nedre del av
dashbordet, i hanskerommet. F

Å
pne hanskerommet.
F
H
ekt av dekselet på sikringsboksen.
Hvis en feil oppst
