CITROEN C3 AIRCROSS 2019 Omistajan Käsikirjat (in Finnish)

189
Työkaluluettelo
1.Rengasavain
pyörän kiinnityspulttien irrottamiseen
2. Kahvalla varustettu tunkki
auton nostamiseen
3. Pyöränpulttien suojuksien irrotustyökalu
keskiösuojusten irrottamiseen
alumiinivanteissa
4. Irrotettava hinausrengas
5. Lukkopultin erikoisholkki
(hansikaslokerossa tai työkalulaatikossa)
(myyntimaan mukaan)
pyöräavaimen muuttamiseen erityisiin
lukkopultteihin sopivaksi. 6.
Litteä ruuvimeisseli
mahdollistaa etu- tai takapuskurin
peitelevyn avaamisen, jotta irrotettava
hinausrengas 4 voidaan ruuvata.
Katso lisätietoja hinaamisesta sitä
vastaavasta kohdasta.
Kaikki luettelossa mainitut työkalut on tarkoitettu
ainoastaan autoasi varten ja saattavat vaihdella
auton varustetason mukaan.
Älä käytä niitä muihin tarkoituksiin.
Tunkkia tulee käyttää vain rikkoutuneen
renkaan vaihdossa.
Käytä ainoastaan auton mukana
toimitettua tunkkia.
Jos autossa ei ole varusteena alkuperäistä
tunkkia, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon, jotta sinulle
voidaan toimittaa autollesi soveltuva
tunkki.
Tunkki vastaa eurooppalaisia määräyksiä
konedirektiivin 2006/42/EY vaatimusten
mukaisesti.
Tunkkia ei tarvitse huoltaa.
Työkalujen esille ottaminen
Työkalut sijaitsevat tavaratilassa. Mallista
riippuen ne ovat joko lattian alla tai oikean
sivuseinämän irrotettavan säleikön takana.
Pääset niihin käsiksi seuraavasti:
F

av
aa tavaratila
F

m
allin mukaan nosta lattiaa käyttämällä
kahvaa, irrota se ja poista matto
F

t
ai avaa irrotettava säleikkö vetämällä
oikealta ylhäältä.
8
Toimintahäiriön sattuessa

190
Varapyörän esille ottaminen
Pyörän irrottaminen
Varapyörä on auton tavaratilan lattian alla.
F
A
vaa kiinnitys ja irrota työkalujen
säilytyslokero tai vedä ulos polystyreeninen
suojus (mallin mukaan).
F

K
ierrä keskiruuvi auki. F

I
rrota kiinnike (mutteri ja ruuvi).
F
N
osta varapyörää sen takaa itseäsi kohti.
F
N
osta pyörä pois tavaratilasta.
Varapyörän paikoilleen laittaminen
F Nosta pyörä paikalleen omaan koloonsa.
F
L öysää mutteria muutama kierros ruuvilla. Jos varapyörä ei ole omassa kolossaan,
kiinnikettä (mutteri ja ruuvi) ei voi laittaa
paikalleen.
Pyörän irrottaminen
* automaattivaihteiston asento PPysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Alustan on
oltava tasainen ja liukumaton.
Kytke seisontajarru, katkaise virta ja kytke
1. vaihde käyttöön*, jotta pyörät lukittuvat
paikalleen.
Tarkista, että seisontajarrun varoitusvalo
palaa mittaristossa.
Matkustajien on siirryttävä ajoneuvosta
turvalliseen paikkaan tien sivuun.
Varmista, että tunkki on varmasti hyvin
auton nostoa varten tarkoitetussa
kohdassa.
Tunkin virheellinen käyttö voi aiheuttaa
auton putoamisen alas.
Älä koskaan mene auton alle, kun se on
tunkin varassa. Käytä pukkeja.
F

L

aita kiinnike (mutteri ja ruuvi) paikalleen
pyörän keskelle.
F

K

iristä keskimutteri, jotta pyörä pysyy hyvin
paikoillaan.
F

K

iinnitä työkalujen säilytyslaatikko takaisin
paikalleen tai aseta polystyreenisuojakansi
paikalleen (mallin mukaan).
Toimintahäiriön sattuessa

191
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta
tai painua. – Loukkaantumisvaara!
Katso, että asetat tunkin ainoastaan auton
alla olevaan nostokohtaan A tai B, ja
varmista, että tunkin pää on keskellä auton
kosketuspistettä. Muussa tapauksessa
auto voi vaurioitua ja/tai tunkki saattaa
romahtaa kasaan. – Loukkaantumisvaara!
F

A
seta tunkin 2 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää
lähinnä olevan etunostokohdan A tai
takanostokohdan B alla. F

K
ierrä tunkkia 2 auki, kunnes sen
pää koskettaa nostokohtaan A tai B ;
nostokohdan A tai B tulee upota kunnolla
tunkin pään keskikohtaan.
F

N
osta autoa tunkilla kunnes pyörän ja maan
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseen.
Pyörä ja pölykapseli
Pyörän asentamisen jälkeen
asenna
koristekapseli kohdistamalla ensin siinä
oleva lovi venttiilille ja painele paikalleen
reunoilta kämmenillä.
Ty ö v a i h e e t
F Jos autossa on peltivanteiset pyörät, irrota pölykapseli.
F

J
os autossa on alumiinivanteiset pyörät,
irrota keskiösuojukset käyttämällä
työkalua


3.
F

J
os autossa on pyörien lukkopultit, asenna
lukkopultin erikoisholkki 5 pyöräavaimeen 1 ,
jotta voit avata lukkopultit.
F

K
ierrä muut pultit auki pelkällä
pyöräavaimella 1 .
8
Toimintahäiriön sattuessa

192
Vaurioituneen pyörän asettaminen
säilytyspaikkaan
Koska varapyörän leveys on pienempi kuin
auton pyörien leveys, puhjennut pyörä
on säilytettävä tavaratilassa rengasrikon
tapauksessa: suojaa tavaratilan sisäosa
suojuksella.
F

I

rrota pultit ja laita ne talteen puhtaaseen
paikkaan.
F

I

rrota pyörä.
Pyörän kiinnittäminenPyörän vaihdon jälkeen
Kun ajat autolla, jossa on
asennettuna


erikoiskapea varapyörä,
älä
ylitä 80 km/h:n nopeutta.
Mene mahdollisimman pian CITROËN-
huoltokorjaamoon tai valtuutettuun
korjaamoon ja tarkistuta pulttien tiukkuus
ja varapyörän paine.
Tarkistuta viallinen rengas. Tarkistuksen
jälkeen teknikko kertoo, voiko renkaan
korjata vai pitääkö se vaihtaa.
Ty ö v a i h e e t
Erikoiskapean varapyörän kiinnitys
Jos autossasi on alumiinivanteet, on
täysin normaalia, että asennuksessa
pultteja kiristettäessä välilevy ei
kosketa erikoiskapeaa varapyörää.
Rengas kiinnittyy pultin kartiomaisen
kosketuspinnan varaan, kun pultit
kiristetään kiinni. F

A
seta pyörä paikoilleen navan päälle.
F

K
ierrä pultit mahdollisimman tiukkaan käsin.
F

Es
ikiristä lukkopultti pyörän irrotustyökalulla
1 , jossa on erikoisholkki 5 (jos autossa on
varusteena).
F

E
sikiristä muita pultteja hieman pelkällä
pyörän irrotustyökalulla 1 .

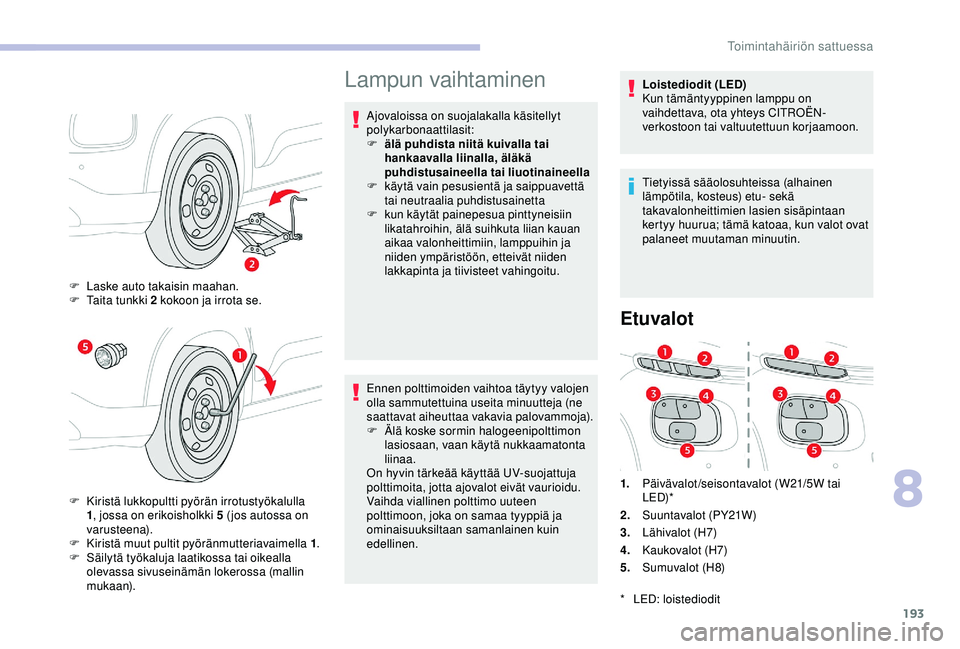

Toimintahäiriön sattuessa

193
Lampun vaihtaminen
Ajovaloissa on suojalakalla käsitellyt
polykarbonaattilasit:
F
ä
lä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä
puhdistusaineella tai liuotinaineella
F

k
äytä vain pesusientä ja saippuavettä
tai neutraalia puhdistusainetta
F

k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan
aikaa valonheittimiin, lamppuihin ja
niiden ympäristöön, etteivät niiden
lakkapinta ja tiivisteet vahingoitu.
Ennen polttimoiden vaihtoa täytyy valojen
olla sammutettuina useita minuutteja (ne
saattavat aiheuttaa vakavia palovammoja).
F

Ä
lä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta
liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan samanlainen kuin
edellinen. Loistediodit (LED)
Kun tämäntyyppinen lamppu on
vaihdettava, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot ovat
palaneet muutaman minuutin.
Etuvalot
* LED: loistediodit 1.
Päivävalot/seisontavalot (W21/5W tai
LED)*
2. Suuntavalot (PY21W)
3. Lähivalot (H7)
4. Kaukovalot (H7)
5. Sumuvalot (H8)
F

K

iristä lukkopultti pyörän irrotustyökalulla
1 , jossa on erikoisholkki 5 (jos autossa on
varusteena).
F

K

iristä muut pultit pyöränmutteriavaimella 1
.
F

S

äilytä työkaluja laatikossa tai oikealla
olevassa sivuseinämän lokerossa (mallin
mukaan).
F

L

aske auto takaisin maahan.
F

T

aita tunkki 2 kokoon ja irrota se.
8
Toimintahäiriön sattuessa

194
Päivävalot/seisontavalot
Päivävalot/seisontavalot (LED)
Jos tämäntyyppinen diodilamppu pitää
vaihtaa, ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. F
K
äännä lampunpidintä kahdeksasosakierros
vastapäivään ja irrota se.
F
I
rrota polttimo ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä
samat toimenpiteet päinvastaisessa
järjestyksessä.
Suuntavalot
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen on
osoitus vastaavan puolen lampun viasta.
F

K
äännä lampunpidintä kahdeksasosakierros
vastapäivään ja irrota se.
F

I

rrota polttimo ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä
samat toimenpiteet päinvastaisessa
järjestyksessä. Keltaiset lamput, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Lähivalot
Asenna lamppu takaisin suorittamalla vaiheet
päinvastaisessa järjestyksessä. Varmista, että
asetat lampun kielekkeet oikein. F
P
oista suojakansi ruuvaamalla se irti.
F
I
rrota lampun liitin.
F
I
rrota lamppu vetämällä ja vaihda se.
Kaukovalot
Toimintahäiriön sattuessa

195
Ulkopeileissä olevat sivuvilkut
Kun tämäntyyppinen valo on vaihdettava, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Ta k a v a l o t
Polttimoiden vaihtaminen
Nämä lamput vaihdetaan tavaratilan
ulkopuolelta.
1. Jarruvalot/sivuvalot (W21/5W)
2. Suuntavalot (W Y21W)
3. Peruutusvalo (P21W) tai sumuvalo
(P21W ) F

P
aikanna viallinen lamppu ja avaa sitten
tavaratila.
F

A
vaa kaksi muovikantta litteällä
ruuvimeisselillä ja käännä ne alas.
F

K
ierrä molemmissa aukoissa olevat kaksi
kiinnitysruuvia auki.
F

P

oista suojakansi ruuvaamalla se irti.
F
I
rrota lampun liitin.
F
I
rrota lamppu vetämällä ja vaihda se.
Asenna lamppu takaisin suorittamalla vaiheet
päinvastaisessa järjestyksessä. Varmista, että
asetat lampun kielekkeet oikein.
Sumuvalot
F Poista suojakansi ruuvaamalla se irti.
F I rrota lampun liitin.
F

K
äännä lamppua vastapäivään
1/4
kierrosta, vedä se ulos ja vaihda.
Kiinnitä lamppu takaisin paikoilleen tekemällä
samat toimenpiteet päinvastaisessa
järjestyksessä.
8
Toimintahäiriön sattuessa

196
F Vapauta valo ja vedä se varovasti ulos suoraan ulos päin.
F

P
idä valoa ja irrota liitin.
F

K
äännä viallisen lampun lampunpidintä
vastapäivään 1/4 kierrosta ja ota se irti.
F

I
rrota lamppu ja vaihda se.
Kiinnitä lamppu takaisin paikoilleen tekemällä
samat toimenpiteet päinvastaisessa
järjestyksessä. Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.
Kiristä osat tiiviisti ilman voimakeinoja, älä
vahingoita lamppua.
Peruutusvalo tai sumuvalo
Kun tämäntyyppinen valo on vaihdettava, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Lisäjarruvalo (LED)
Kun tämäntyyppinen valo on vaihdettava, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Rekisterikilven valot (LED)
Kun tämäntyyppinen valo on vaihdettava, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Sisävalot
Kattovalot (W5W)
Etukattovalo
F Irrota koko kattovaloa ympäröivä konsoli ohuella litteällä ruuvimeisselillä.
F

V
edä viallinen lamppu irti ja vaihda se.
Takakattovalo
F Irrota kattovalo ohuella litteällä ruuvimeisselillä.
F

A
seta konsoli takaisin paikalleen kattovalon
ympärille ja paina se kunnolla kiinni.
Toimintahäiriön sattuessa

197
Sulakkeen vaihtaminen
Työkalujen esille ottaminen
Sulakepihdit ovat kojelaudan sulakerasian
kannen takana.
F
I
rrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
F

I
rrota kansi kokonaan ja käännä se.
F

O
ta pihdit ulos kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on:
F e tsittävä vian syy ja korjattava se
F

o
n sammutettava kaikki sähköä kuluttavat
laitteet
F

p
ysäytettävä auto ja katkaistava sytytysvirta
F

e
tsittävä viallinen sulake sulakekaavioiden
ja -taulukoiden avulla.
Sulaketta vaihdettaessa on ehdottomasti:
F

kä
ytettävä sulakepihtejä sulakkeen
irrottamiseen ja tarkistettava langan kunto
F

v
aihdettava viallinen sulake aina saman
ampeerimäärän sulakkeeseen (sama väri),
muussa tapauksessa seurauksena voi olla
toimintahäiriö (tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto CITROËN-
verkostolla tai valtuutetussa korjaamossa.
Ehjä Viallinen
Kattovalo (LED)
Kun LED-valo on vaihdettava, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon. F
V
edä viallinen lamppu irti ja vaihda se.
F
A
senna konsoli takaisin ja napsauta se
paikalleen.
Ta v a r a t i l a ( W 5 W )
F Avaa kansi pienellä litteällä ruuvimeisselillä.
F V edä lamppu irti ja vaihda se.
F

L
aita yksikkö takaisin paikalleen.
8
Toimintahäiriön sattuessa

198
Sulakepihdit
Jos vaihdat sulakkeeseen, jota ei ole
mainittu taulukoissa, voi se aiheuttaa
vakavan vaurion autoosi. Ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
CITROËN ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
CITROËN ei toimita tai suosittele ja
joita ei ole asennettu autovalmistajan
antamien ohjeiden mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10


milliampeeria.
Kojelaudan sulakkeet
Sulakkeiden esille ottaminen
Kaksi sulakerasiaa on sijoitettu kojelaudan
alaosaan, ohjauspyörän alapuolelle.
F
I
rrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta.
Kaksi sulakerasiaa on sijoitettu kojelaudan
alaosaan, hansikaslokeroon. F

A
vaa hansikaslokero.
F
I
rrota sulakerasian suojakansi.
Toimintahäiriön sattuessa
