Page 124 of 244

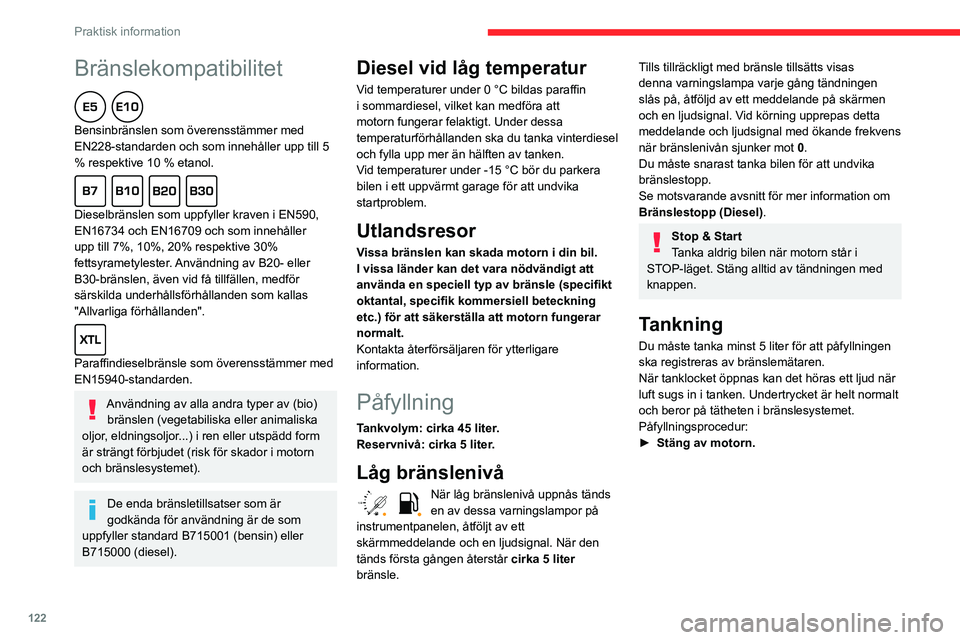

122
Praktisk information
Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.
Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
"Allvarliga förhållanden".
Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjudet (risk för skador i motorn
och bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin i sommardiesel, vilket kan medföra att
motorn fungerar felaktigt. Under dessa
temperaturförhållanden ska du tanka vinterdiesel
och fylla upp mer än hälften av tanken.
Vid temperaturer under -15 °C bör du parkera bilen i ett uppvärmt garage för att undvika
startproblem.
Utlandsresor
Vissa bränslen kan skada motorn i din bil.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning
etc.) för att säkerställa att motorn fungerar
normalt.
Kontakta återförsäljaren för ytterligare
information.
Påfyllning
Tankvolym: cirka 45 liter.
Reservnivå: cirka 5 liter.
Låg bränslenivå
/2 11När låg bränslenivå uppnås tänds en av dessa varningslampor på
instrumentpanelen, åtföljt av ett
skärmmeddelande och en ljudsignal. När den
tänds första gången återstår cirka 5 liter
bränsle.
Tills tillräckligt med bränsle tillsätts visas
denna varningslampa varje gång tändningen
slås på, åtföljd av ett meddelande på skärmen
och en ljudsignal. Vid körning upprepas detta
meddelande och ljudsignal med ökande frekvens
när bränslenivån sjunker mot 0.
Du måste snarast tanka bilen för att undvika
bränslestopp.
Se motsvarande avsnitt för mer information om
Bränslestopp (Diesel).
Stop & Start
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen med
knappen.
Tankning
Du måste tanka minst 5 liter för att påfyllningen
ska registreras av bränslemätaren.
När tanklocket öppnas kan det höras ett ljud när
luft sugs in i tanken. Undertrycket är helt normalt
och beror på tätheten i bränslesystemet.
Påfyllningsprocedur:
► Stäng av motorn.
Page 125 of 244

123
Praktisk information
7
► Låt bilen vara upplåst och tryck på tankluckans bakre mittersta del.► Kontrollera att pumpen innehåller korrekt bränsletyp för motorn i bilen (se dekalen på
bränsleluckans insida).
► Vrid tanklocket åt vänster.
► Ta av locket och häng det på fästet (på tankluckan).► Sätt i påfyllningsmunstycket och tryck in det så långt det går innan påfyllningen inleds (risk för
motblåsning).
► Tanka.Försök inte fortsätta efter att munstycket
har stoppat tre gånger. Det kan leda till
funktionsstörningar.
► Sätt tillbaka tanklocket.► Vrid locket åt höger.► Tryck på tankluckan för att stänga den.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du startar motorn.
Fordonet har en katalysator som minskar de
skadliga avgasutsläppen.
För bensinmotorer är blyfritt bränsle
obligatoriskt.
Påfyllningsröret har en smalare öppning som gör
att du endast kan tanka bensin.
Avstängning av bränsleförsörjning
Ditt fordon har ett säkerhetssystem som stänger
av bränsleförsörjningen i händelse av en krock.
Feltankningsskydd
(dieselmotor)
(Beroende på försäljningsland.)
Detta mekaniska hinder förhindrar tankning av
en dieseldriven bil med bensin.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Funktion
När ett kontakthandtag förs in i en
dieselmotortank kommer detta i kontakt med
luckan. Systemet förblir stängt och hindrar
påfyllning.
Försök i så fall inte tvinga in det utan byt i
stället till dieselmunstycket.
Det går fortfarande att använda en
reservdunk för att fylla på tanken.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Innan resa utomlands är det bra att
kontrollera med en CITROËN-auktoriserad
verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Page 131 of 244

129
Praktisk information

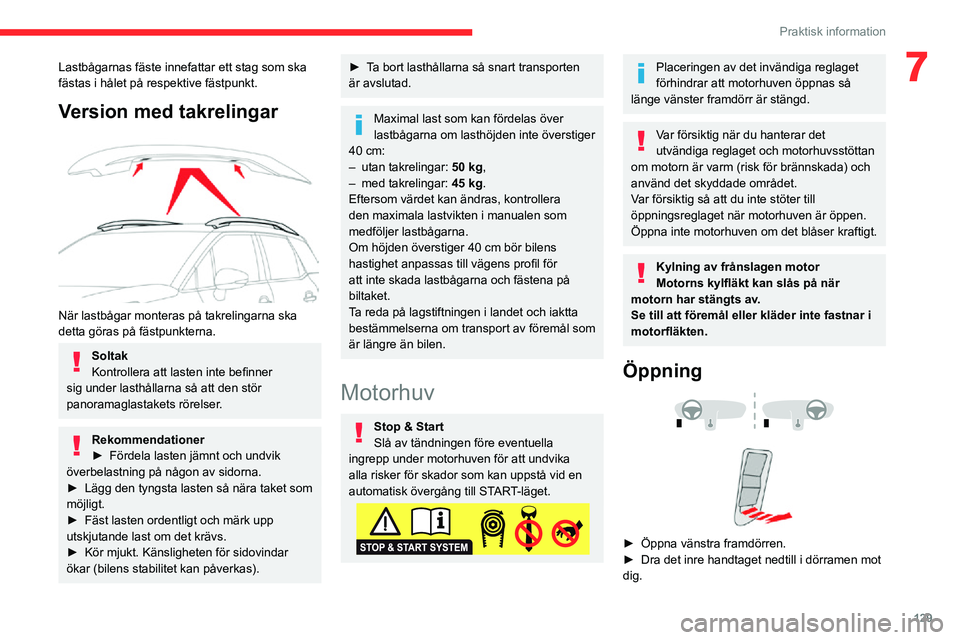

7Lastbågarnas fäste innefattar ett stag som ska
fästas i hålet på respektive fästpunkt.
Version med takrelingar
När lastbågar monteras på takrelingarna ska
detta göras på fästpunkterna.
Soltak
Kontrollera att lasten inte befinner
sig under lasthållarna så att den stör
panoramaglastakets rörelser.
Rekommendationer► Fördela lasten jämnt och undvik överbelastning på någon av sidorna.► Lägg den tyngsta lasten så nära taket som möjligt.► Fäst lasten ordentligt och märk upp
utskjutande last om det krävs.► Kör mjukt. Känsligheten för sidovindar ökar (bilens stabilitet kan påverkas).
► Ta bort lasthållarna så snart transporten är avslutad.
Maximal last som kan fördelas över
lastbågarna om lasthöjden inte överstiger
40 cm:
– utan takrelingar: 50 kg,– med takrelingar: 45 kg.
Eftersom värdet kan ändras, kontrollera
den maximala lastvikten i manualen som
medföljer lastbågarna.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och iaktta
bestämmelserna om transport av föremål som
är längre än bilen.
Motorhuv
Stop & Start
Slå av tändningen före eventuella
ingrepp under motorhuven för att undvika
alla risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Placeringen av det invändiga reglaget
förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna vänstra framdörren.► Dra det inre handtaget nedtill i dörramen mot dig.
Page 134 of 244

132
Praktisk information
12 V-batteri
Batteriet är underhållsfritt.Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för versioner utan
snabbkoppling) och att anslutningarna är rena.
Se motsvarande avsnitt för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på
12 V-batteriet.
Versioner med Stop & Start har ett 12 V-batteri med specifika egenskaper och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Kupéfilter
Beroende på omgivningsförhållandena och på hur bilen används (t.ex. körning i
dammiga miljöer eller i stadstrafik), kan du
behöva byta filtret dubbelt så ofta .
Är kupéfiltret nedsmutsat kan det
försämra luftkonditioneringens prestanda
och luftkvaliteten kan försämras.
Luftfilter
Beroende på omgivningsförhållandena och på hur bilen används (t.ex. körning i
dammiga miljöer eller i stadstrafik), kan du
behöva byta filtret dubbelt så ofta .
Bromsvätska
Nivån ska ligga i närheten av "MAX"-
strecket. I annat fall bör du kontrollera
bromsbeläggens slitage.
Byte av bromsvätska ska ske med de intervaller
som anges i tillverkarens serviceschema.
Rengör locket innan du tar bort det för
påfyllning. Använd enbart DOT4-
bromsvätska från en förseglad förpackning.
Kylarvätska
Det är vanligt att vätskan behöver fyllas
på mellan två servicebesök.
Kontroll och påfyllning måste ovillkorligen ske
när motorn är kall.
Om nivån är för låg finns risk för allvarliga skador
på motorn.
Kylarvätskenivån ska ligga i närheten av " MAX"-
strecket utan att överskrida det.
Om nivån är nära eller under " MIN" markeringen
är det nödvändigt att fylla på kylarvätska.
Då motorn är varm regleras vätskans temperatur
av fläkten.
Då kylsystemet är under tryck bör du vänta minst
en timme efter att motorn stängts av innan du
utför någon åtgärd.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två varv med hjälp av en trasa och låta
trycket sjunka.
Då trycket har fallit kan du ta av locket och fylla
på.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Spolarvätska
Fyll på med nödvändig mängd
spolarvätska vid behov.
Vätskekvalitet
Vätskan måste fyllas på med färdigblandad
vätska.
På vintern (minusgrader) ska du använda
en spolarvätska med frostskyddsmedel som
är lämplig för rådande förhållanden så att
systemets delar skyddas (pump, tank, kanaler
etc.).
Att fylla på med vanligt vatten är förbjudet under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Dieseltillsats (dieselbil med
partikelfilter)
Miniminivån i partikelfiltrets tillsatstank indikeras genom att denna varningslampa
tänds med fast sken, åtföljt av en ljudsignal och
ett meddelande om att tillsatsnivån är alltför låg.
Påfyllning
Vänd dig snarast till en CITROËN-verkstad eller
en annan kvalificerad verkstad för att fylla på
tillsatsmedel.
AdBlue (BlueHDi)
En varning utlöses när reservnivån har nåtts.
Se motsvarande avsnitt för mer information om
AdBlue-räckviddsindikatorer.
För att undvika att start av bilen spärras i
enlighet med gällande bestämmelser ska du fylla
på AdBlue.
Se motsvarande avsnitt för mer information om
påfyllning av AdBlue.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med biltillverkarens
serviceschema och beroende på vilken motor
din bil har.
Du kan även låta en CITROËN-verkstad eller en
annan kvalificerad verkstad utföra kontrollerna.
Använd endast produkter som rekommenderas av CITROËN eller
produkter med likvärdig kvalitet och likvärdiga
egenskaper.
För att optimera funktionen hos viktiga
komponenter som på bromssystemet,
rekommenderar CITROËN specifika
produkter.
Page 135 of 244

133
Praktisk information

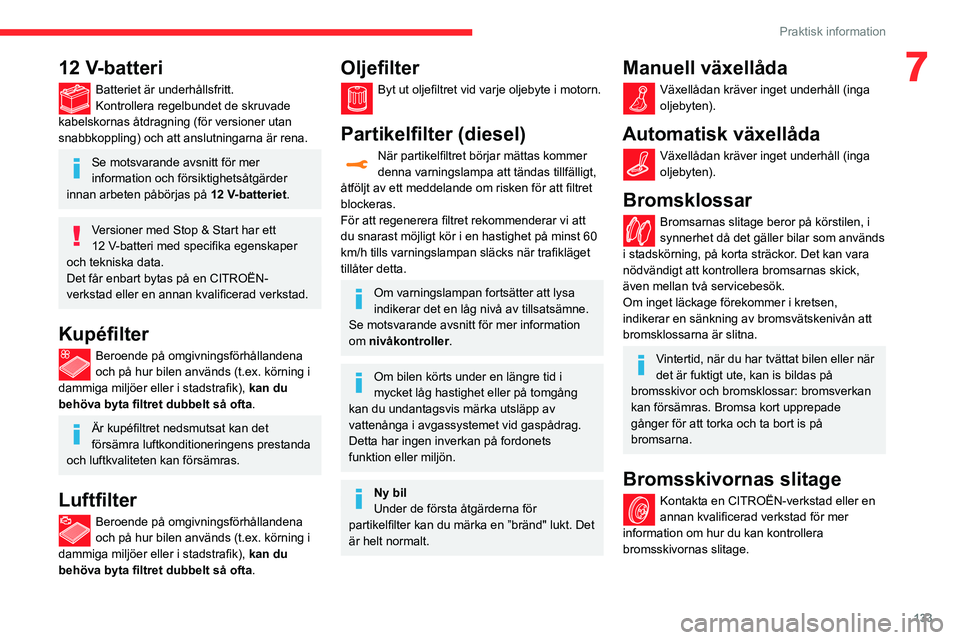

712 V-batteri
Batteriet är underhållsfritt.Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för versioner utan
snabbkoppling) och att anslutningarna är rena.
Se motsvarande avsnitt för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på
12 V-batteriet.
Versioner med Stop & Start har ett 12 V-batteri med specifika egenskaper och tekniska data.
Det får enbart bytas på en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Kupéfilter
Beroende på omgivningsförhållandena och på hur bilen används (t.ex. körning i
dammiga miljöer eller i stadstrafik), kan du
behöva byta filtret dubbelt så ofta .
Är kupéfiltret nedsmutsat kan det
försämra luftkonditioneringens prestanda
och luftkvaliteten kan försämras.
Luftfilter
Beroende på omgivningsförhållandena och på hur bilen används (t.ex. körning i
dammiga miljöer eller i stadstrafik), kan du
behöva byta filtret dubbelt så ofta .
Oljefilter
Byt ut oljefiltret vid varje oljebyte i motorn.
Partikelfilter (diesel)
När partikelfiltret börjar mättas kommer denna varningslampa att tändas tillfälligt,
åtföljt av ett meddelande om risken för att filtret
blockeras.
För att regenerera filtret rekommenderar vi att
du snarast möjligt kör i en hastighet på minst 60
km/h tills varningslampan släcks när trafikläget
tillåter detta.
Om varningslampan fortsätter att lysa
indikerar det en låg nivå av tillsatsämne.
Se motsvarande avsnitt för mer information
om nivåkontroller.
Om bilen körts under en längre tid i
mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgassystemet vid gaspådrag.
Detta har ingen inverkan på fordonets
funktion eller miljön.
Ny bil
Under de första åtgärderna för
partikelfilter kan du märka en ”bränd" lukt. Det
är helt normalt.
Manuell växellåda
Växellådan kräver inget underhåll (inga oljebyten).
Automatisk växellåda
Växellådan kräver inget underhåll (inga oljebyten).
Bromsklossar
Bromsarnas slitage beror på körstilen, i synnerhet då det gäller bilar som används
i stadskörning, på korta sträckor. Det kan vara
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
Vintertid, när du har tvättat bilen eller när
det är fuktigt ute, kan is bildas på
bromsskivor och bromsklossar: bromsverkan
kan försämras. Bromsa kort upprepade
gånger för att torka och ta bort is på
bromsarna.
Bromsskivornas slitage
Kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad för mer
information om hur du kan kontrollera
bromsskivornas slitage.
Page 136 of 244

134
Praktisk information
I båda fallen visar en indikator den återstående körsträcka du kan köra innan
motorn stoppas.
Frysning av AdBlue®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR systemet inkluderar en värmare för
AdBlue
® tanken, vilket ger möjlighet att köra
fordonet i mycket låga temperaturer.
Tillförsel av AdBlue®
Det rekommenderas att AdBlue® fylls upp så
snart den första varningen om att reservnivån
har nåtts avges.
För korrekt hantering av SCR-systemet:– Använd endast AdBlue®-vätska som
uppfyller ISO-normen 22241.
– Häll aldrig över AdBlue® i en annan
behållare då tillsatsämnet kan förorenas.
– Späd aldrig ut AdBlue® med vatten.
Vänd dig till en CITROËN auktoriserad verkstad
eller en annan kvalificerad verkstad för att
erhålla AdBlue
® .
Du kan också besöka en bensinstation
utrustad med AdBlue ®-pumpar som är
speciellt konstruerade för personbilar.

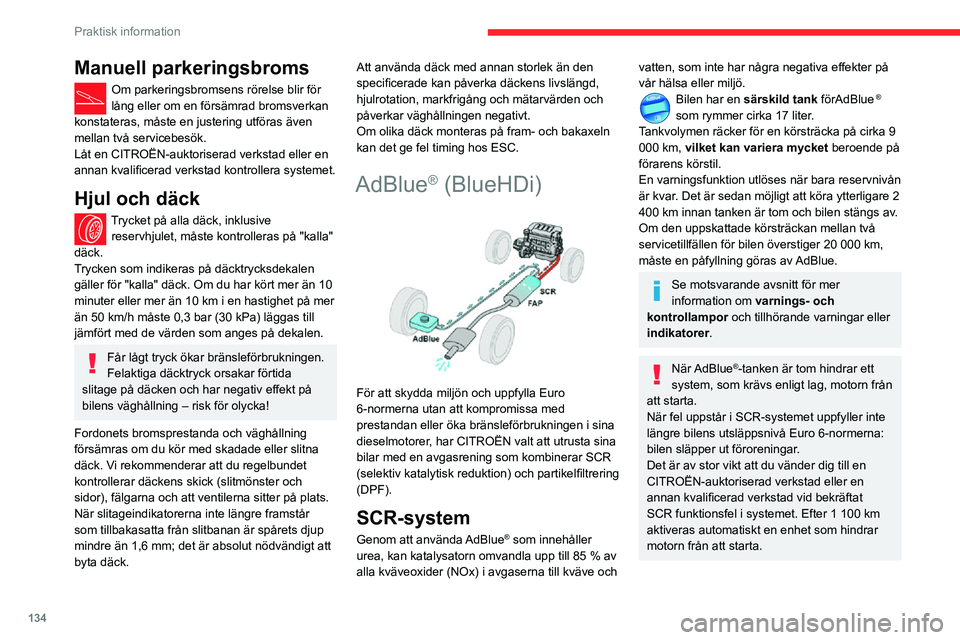

Manuell parkeringsbroms
Om parkeringsbromsens rörelse blir för lång eller om en försämrad bromsverkan
konstateras, måste en justering utföras även
mellan två servicebesök.
Låt en CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad kontrollera systemet.
Hjul och däck
Trycket på alla däck, inklusive reservhjulet, måste kontrolleras på "kalla"
däck.
Trycken som indikeras på däcktrycksdekalen
gäller för "kalla" däck. Om du har kört mer än 10
minuter eller mer än 10 km i en hastighet på mer
än 50 km/h måste 0,3 bar (30 kPa) läggas till jämfört med de värden som anges på dekalen.
Får lågt tryck ökar bränsleförbrukningen.
Felaktiga däcktryck orsakar förtida
slitage på däcken och har negativ effekt på
bilens väghållning – risk för olycka!
Fordonets bromsprestanda och väghållning
försämras om du kör med skadade eller slitna
däck. Vi rekommenderar att du regelbundet
kontrollerar däckens skick (slitmönster och
sidor), fälgarna och att ventilerna sitter på plats.
När slitageindikatorerna inte längre framstår
som tillbakasatta från slitbanan är spårets djup
mindre än 1,6 mm; det är absolut nödvändigt att
byta däck. Att använda däck med annan storlek än den
specificerade kan påverka däckens livslängd,
hjulrotation, markfrigång och mätarvärden och
påverkar väghållningen negativt.
Om olika däck monteras på fram- och bakaxeln
kan det ge fel timing hos ESC.
AdBlue® (BlueHDi)
För att skydda miljön och uppfylla Euro
6-normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen i sina
dieselmotorer, har CITROËN valt att utrusta sina
bilar med en avgasrening som kombinerar SCR
(selektiv katalytisk reduktion) och partikelfiltrering
(DPF).
SCR-system
Genom att använda AdBlue® som innehåller
urea, kan katalysatorn omvandla upp till 85 % av
alla kväveoxider (NOx) i avgaserna till kväve och
vatten, som inte har några negativa effekter på
vår hälsa eller miljö.
Bilen har en särskild tank förAdBlue ®
som rymmer cirka 17 liter.
Tankvolymen räcker för en körsträcka på cirka 9
000 km, vilket kan variera mycket beroende på
förarens körstil.
En varningsfunktion utlöses när bara reservnivån
är kvar. Det är sedan möjligt att köra ytterligare 2
400 km innan tanken är tom och bilen stängs av.Om den uppskattade körsträckan mellan två servicetillfällen för bilen överstiger 20 000 km, måste en påfyllning göras av AdBlue.
Se motsvarande avsnitt för mer
information om varnings- och
kontrollampor och tillhörande varningar eller
indikatorer.
När AdBlue®-tanken är tom hindrar ett
system, som krävs enligt lag, motorn från
att starta.
När fel uppstår i SCR-systemet uppfyller inte
längre bilens utsläppsnivå Euro 6-normerna:
bilen släpper ut föroreningar.
Det är av stor vikt att du vänder dig till en
CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad vid bekräftat
SCR funktionsfel i systemet. Efter 1 100 km
aktiveras automatiskt en enhet som hindrar
motorn från att starta.
Page 138 of 244

136
Praktisk information
jodhaltiga beläggningar (i kustområden), sot (i industriområden), lera och salt (i våta eller
kalla områden) som är starkt frätande.
Vänd dig till en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
för att avlägsna envisa fläckar som kräver
specifika produkter (såsom tjära eller
insektsborttagning).
Låt företrädesvis en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra färgkorrigeringar.
På insidan
Använd aldrig en vattenslang eller högtryckstvätt vid rengöring av bilens
insida.
Vätskor som transporteras i koppar eller
andra öppna behållare kan spillas ut, vilket
innebär en risk för skador om dessa kommer i
kontakt med kontrollerna på instrumentbrädan
samt mittkonsolen. Ta väl hand om bilen!
Karosseri
Glanslackering
Använd inte slipmedel eller lösningsmedel, bensin eller olja för att
rengöra karosseriet.
Använd aldrig en svamp med slipande yta för
att få bort envisa fläckar – risk för att lacken
skadas!

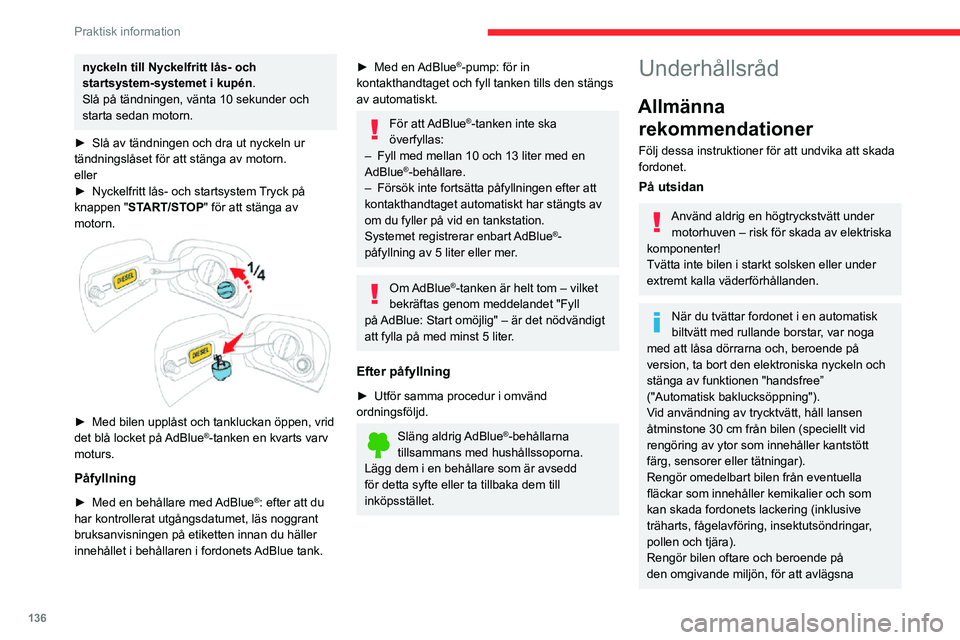

nyckeln till Nyckelfritt lås- och
startsystem-systemet i kupén .
Slå på tändningen, vänta 10 sekunder och
starta sedan motorn.
► Slå av tändningen och dra ut nyckeln ur tändningslåset för att stänga av motorn.
eller
► Nyckelfritt lås- och startsystem Tryck på knappen "START/STOP" för att stänga av
motorn.
► Med bilen upplåst och tankluckan öppen, vrid det blå locket på AdBlue®-tanken en kvarts varv
moturs.
Påfyllning
► Med en behållare med AdBlue®: efter att du
har kontrollerat utgångsdatumet, läs noggrant
bruksanvisningen på etiketten innan du häller
innehållet i behållaren i fordonets AdBlue tank.
► Med en AdBlue®-pump: för in
kontakthandtaget och fyll tanken tills den stängs
av automatiskt.
För att AdBlue®-tanken inte ska
överfyllas:
– Fyll med mellan 10 och 13 liter med en AdBlue®-behållare.– Försök inte fortsätta påfyllningen efter att kontakthandtaget automatiskt har stängts av
om du fyller på vid en tankstation.
Systemet registrerar enbart AdBlue
®-påfyllning av 5 liter eller mer.
Om AdBlue®-tanken är helt tom – vilket
bekräftas genom meddelandet "Fyll
på AdBlue: Start omöjlig" – är det nödvändigt att fylla på med minst 5 liter.
Efter påfyllning
► Utför samma procedur i omvänd ordningsföljd.
Släng aldrig AdBlue®-behållarna
tillsammans med hushållssoporna.
Lägg dem i en behållare som är avsedd
för detta syfte eller ta tillbaka dem till
inköpsstället.
Underhållsråd
Allmänna rekommendationer
Följ dessa instruktioner för att undvika att skada
fordonet.
På utsidan
Använd aldrig en högtryckstvätt under
motorhuven – risk för skada av elektriska
komponenter!
Tvätta inte bilen i starkt solsken eller under
extremt kalla väderförhållanden.
När du tvättar fordonet i en automatisk
biltvätt med rullande borstar, var noga
med att låsa dörrarna och, beroende på
version, ta bort den elektroniska nyckeln och
stänga av funktionen "handsfree”
("Automatisk baklucksöppning").
Vid användning av trycktvätt, håll lansen
åtminstone 30 cm från bilen (speciellt vid
rengöring av ytor som innehåller kantstött
färg, sensorer eller tätningar).
Rengör omedelbart bilen från eventuella
fläckar som innehåller kemikalier och som
kan skada fordonets lackering (inklusive
träharts, fågelavföring, insektutsöndringar,
pollen och tjära).
Rengör bilen oftare och beroende på
den omgivande miljön, för att avlägsna
Page 140 of 244

138
Om ett fel uppstår
Bränslestopp (diesel)
I bilar med dieselmotor måste bränslesystemet
flödas efter ett bränslestopp.
Innan du startar flödet av systemet, är
det viktigt att du häller minst 5 liter diesel i
bränsletanken.
Se motsvarande avsnitt för mer
information om tankning och om
feltankningsskydd (för dieselmotor) .
För icke-BlueHDi-versioner finns
bränslesystemets komponenter under
motorhuven, eventuellt under det avtagbara
locket.
För mer information om motorrummet
och i synnerhet placeringen av de olika
komponenterna under motorhuven, se
motsvarande avsnitt.
BlueHDi-motorer
► Slå på tändningen (utan att starta motorn).
► Vänta i cirka 1 minut och slå av tändningen.► Aktivera startmotorn för att starta motorn.Om motorn inte startar vid första försöket ska
du inte fortsätta att försöka starta, utan göra om
proceduren från början.
Icke-BlueHDi-motorer
► Öppna motorhuven och ta loss dekorkåpan om så behövs för att komma åt handpumpen.
► Pumpa med handpumpen tills den känns hård (motstånd kan förekomma vid
den första tryckningen).
► Aktivera startmotorn för att starta motorn (vänta cirka 15 sekunder och försök igen om den
inte startar på första försöket).
► Om motorn inte startar efter flera försök, ska man pumpa med handpumpen på nytt och
sedan aktivera startmotorn.
► Sätt tillbaka och kläm fast dekorkåpan. Stäng sedan motorhuven.
Verktygssats
Uppsättning verktyg som levereras tillsammans
med bilen.
Innehållet beror på bilens utrustning:
– Provisorisk däckreparationssats.– Reservhjul.
Ta fram verktygen
Lista över verktyg
1. Kilar för att kila fast bilen (beroende på
utrustning)
2. Hylsa för stöldskyddsbultar (finns i
handskfacket eller i verktygslådan) (beroende
på försäljningsland)
Används för att anpassa hjulbultsnyckeln till
speciella s.k. stöldskyddsbultar.
3. Avtagbar bogserögla och spårskruvmejsel
Använd spårskruvmejseln för att öppna
kåpan på främre eller bakre stötfångaren så
att den löstagbara bogseröglan kan skruvas
fast.
Se motsvarande avsnitt för mer information
om att bogsera bilen och användning av den
borttagbara bogseröglan.
Med provisorisk däckreparationssats
4.12 V-kompressor, en behållare med tätningsmedel samt en dekal för
fartbegränsning
För provisorisk reparation av däcket och
justering av däcktrycket.
Se motsvarande avsnitt för mer information om
den provisoriska däckreparationssatsen .
Med reservhjul
Page 154 of 244

152
Om ett fel uppstår

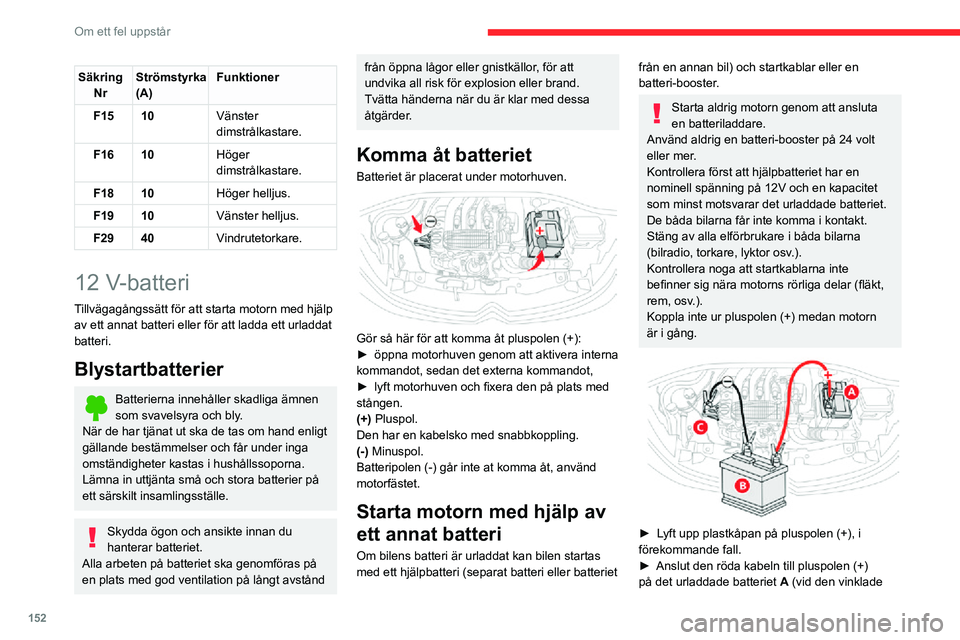

SäkringNr Strömstyrka
(A) Funktioner
F15 10 Vänster
dimstrålkastare.
F16 10 Höger
dimstrålkastare.
F18 10 Höger helljus.
F19 10 Vänster helljus.
F29 40 Vindrutetorkare.
12 V-batteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand enligt
gällande bestämmelser och får under inga
omständigheter kastas i hushållssoporna.
Lämna in uttjänta små och stora batterier på
ett särskilt insamlingsställe.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all risk för explosion eller brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Komma åt batteriet
Batteriet är placerat under motorhuven.
Gör så här för att komma åt pluspolen (+):► öppna motorhuven genom att aktivera interna kommandot, sedan det externa kommandot,► lyft motorhuven och fixera den på plats med stången.
(+) Pluspol.
Den har en kabelsko med snabbkoppling.
(-) Minuspol.
Batteripolen (-) går inte at komma åt, använd
motorfästet.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller batteriet
från en annan bil) och startkablar eller en
batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt.
Stäng av alla elförbrukare i båda bilarna
(bilradio, torkare, lyktor osv.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem, osv.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.
► Lyft upp plastkåpan på pluspolen (+), i förekommande fall.► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade
metalldelen), sedan till pluspolen (+) på hjälpbatteriet B.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (–) på hjälpbatteriet
B eller boostern (eller till en jordpunkt i bilen där
hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som ska
startas.
► Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker igen.
► Vänta tills varvtalet återgår till tomgång och koppla ur startkablarna i omvänd ordning.► Sätt tillbaka plastkåpan på pluspolen (+), i förekommande fall.► Låt motorn vara igång, med stillastående bil eller körning på väg, i minst 30 minuter för att
batteriet ska få en tillräcklig laddningsnivå.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
Page 155 of 244

153

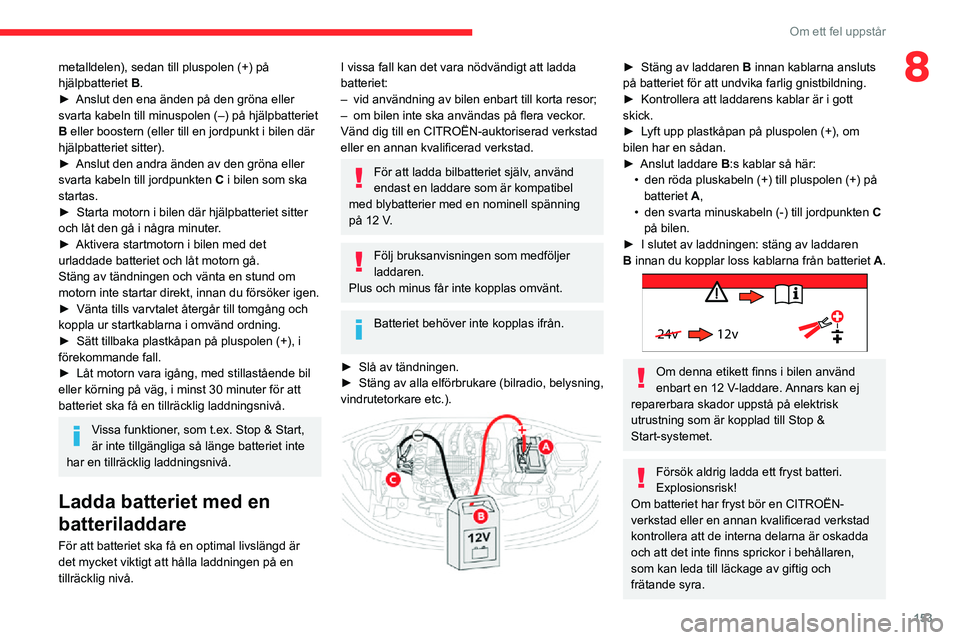

Om ett fel uppstår
8metalldelen), sedan till pluspolen (+) på
hjälpbatteriet B.
► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (–) på hjälpbatteriet
B eller boostern (eller till en jordpunkt i bilen där
hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som ska
startas.
► Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker igen.
► Vänta tills varvtalet återgår till tomgång och koppla ur startkablarna i omvänd ordning.► Sätt tillbaka plastkåpan på pluspolen (+), i förekommande fall.► Låt motorn vara igång, med stillastående bil eller körning på väg, i minst 30 minuter för att
batteriet ska få en tillräcklig laddningsnivå.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
– vid användning av bilen enbart till korta resor;– om bilen inte ska användas på flera veckor .Vänd dig till en CITROËN-auktoriserad verkstad
eller en annan kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Batteriet behöver inte kopplas ifrån.
► Slå av tändningen.► Stäng av alla elförbrukare (bilradio, belysning, vindrutetorkare etc.).
► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
► Kontrollera att laddarens kablar är i gott skick.► Lyft upp plastkåpan på pluspolen (+), om bilen har en sådan.► Anslut laddare B:s kablar så här:• den röda pluskabeln (+) till pluspolen (+) på batteriet A,• den svarta minuskabeln (-) till jordpunkten C
på bilen.
► I slutet av laddningen: stäng av laddaren B innan du kopplar loss kablarna från batteriet A.
24v 12v
Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning som är kopplad till Stop &
Start-systemet.
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera att de interna delarna är oskadda
och att det inte finns sprickor i behållaren,
som kan leda till läckage av giftig och
frätande syra.
