CITROEN C3 AIRCROSS 2021 Lietošanas Instrukcija (in Latvian)

149
Gadījumā, ja neizdodas
8► Uzskrūvējiet cauruli uz ventiļa un stingri pievelciet.► Pārliecinieties, ka kompresora slēdzis ir pārslēgts pozīcijā “O”.► Pilnībā atritiniet elektrības kabeli, kas atrodas zem kompresora.► Pievienojiet kompresora elektrības spraudni automašīnas 12 V kontaktligzdai.► Ieslēdziet aizdedzi.
Kompresora pieslēgšanai var izmantot tikai 12 V kontaktligzdu automašīnas priekšpusē.
Riepu piepumpēšanas spiediens ir
norādīts uz šīs uzlīmes.


► Ieslēdziet kompresoru, pārslēdzot slēdzi pozīcijā “I”, un noregulējiet spiedienu līdz
vērtībai, kas norādīta uz automašīnas riepu
spiediena uzlīmes. Lai izlaistu gaisu: nospiediet
melno pogu uz kompresora šļūtenes, kas
atrodas līdzās vārsta savienotājam.
Ja pēc 7 minūtēm neizdodas sasniegt 2 bāru spiedienu, riepa ir bojāta; sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu, lai saņemtu
palīdzību.
► Kad ir sasniegts vajadzīgais spiediens, pārslēdziet slēdzi pozīcijā “O”.► Noņemiet komplektu un novietojiet atpakaļ uzglabāšanas vietā.
Gadījumā, ja vienā vai vairākās riepās
jāpielāgo spiediens, tad jāatjauno riepu
nepietiekamā spiediena sensora sistēmas
darbība.
Lai iegūtu plašāku informāciju par riepu
nepietiekama spiediena sensoriem, skatiet
attiecīgo sadaļu.
Rezerves ritenis
Noskenējiet QR kodu 3. lpp., lai skatītu informatīvo video.
Lai iegūtu papildu informāciju par
instrumentu komplektu, skatiet
attiecīgo sadaļu.
Piekļūšana rezerves ritenim

Rezerves ritenis ir ievietots zem bagāžas
nodalījuma grīdas.
Rezerves riteņa noņemšana

► Atāķējiet un izņemiet priekšmetu kasti vai noņemiet polistirola pārklāju (atkarībā no
versijas).
► Atskrūvējiet centrālo uzgriezni.

150
Gadījumā, ja neizdodas
► Paceliet automašīnu, līdz starp riteni un zemi ir pietiekami daudz vietas, lai ērti uzstādītu
rezerves (nepārdurto) riteni.
Pārliecinieties, ka domkrats ir stabils. Ja
zemes virsma ir slidena vai irdena,
domkrats var izslīdēt vai nokrist. Pastāv
traumu gūšanas risks.
Gādājiet, lai domkrats precīzi ir ievietots vienā
no pacelšanas vietām — A vai B — zem automašīnas, pārliecinoties, ka domkrata
galva ir centrēta zem automašīnas atbalsta
zonas. Pretējā gadījumā automašīna var
tikt sabojāta un/vai domkrats var apgāzties.
Pastāv savainošanās risks!


► Izņemiet skrūves un novietojiet tās kādā tīrā vietā.► Noņemiet riteni.
Bojātā riteņa ievietošana► Lai ievietotu alumīnija riteni ,
vispirms noņemiet rumbas vāciņu no riteņa
► Noņemiet stiprinājuma daļas (uzgriezni un skrūvi).► No aizmugures paceliet rezerves riteni savā virzienā.► Izņemiet riteni no bagāžas nodalījuma.
Riteņa noņemšana
Automašīnas novietošana stāvēšanai
Novietojiet automašīnu vietā, kurā tā
netraucē satiksmei — novietošanas vietai jābūt līdzenai, stabilai un neslīdošai.
Automašīnās ar manuālo pārnesumkārbu
ieslēdziet pirmo pārnesumu, lai nobloķētu
riteņus, aktivizējiet stāvbremzi (ja vien tā
nav ieprogrammēta darbībai automātiskajā
režīmā) un izslēdziet aizdedzi.
Automašīnās ar automātisko pārnesumkārbu
ieslēdziet režīmu P, lai nobloķētu riteņus,
aktivizējiet stāvbremzi (ja vien tā nav
ieprogrammēta darbībai automātiskajā
režīmā) un izslēdziet aizdedzi.
Pārbaudiet, vai mēraparātu panelī pastāvīgi
deg stāvbremzes signāllampiņas.
Pasažieriem ir jāizkāpj no automašīnas un
jāpagaida kādā drošā vietā.
Ja nepieciešams, novietojiet ķīli zem riteņa,
kas atrodas pa diagonāli no maināmā riteņa.
Nestrādājiet zem automašīnas, kas pacelta ar
domkratu. Izmantojiet balsta statni.
Ritenis ar dekoratīvo disku
Riteņa noņemšanas laikā vispirms
noņemiet dekoratīvo disku, izmantojot riteņa
noņemšanas atslēgu un pavelkot pie ventiļa
pārejas.
Riteņa uzstādīšanas atpakaļ laikā pēc
riteņa skrūvju pievilkšanas uzlieciet atpakaļ
dekoratīvo disku, novietojot tā ierobu pretī
ventilim, un pēc tam iespiediet to vietā,
uzspiežot ar delnu gar visu apmali.


– Ja automašīnai ir tērauda riteņi, noņemiet dekoratīvo disku.– Ja automašīnai ir vieglmetāla riteņi, noņemiet centrālo skrūves uzliku, izmantojot instrumentu 7.– Ja automašīnai ir pretzādzības riteņu skrūves, savietojiet pretzādzības skrūves uzmavu 2
ar riteņa noņemšanas atslēgu 5, lai atbrīvotu
pretzādzības skrūvi.
– Atskrūvējiet pārējās skrūves, izmantojot tikai riteņa noņemšanas atslēgu 5.


► Novietojiet domkrata pamatni 6 uz zemes
un pārliecinieties, vai tā atrodas tieši zem
priekšējās A vai aizmugurējās B pacelšanas
vietas virsbūves apakšējā daļā atkarībā no
tā, kura no pacelšanas vietām atrodas tuvāk
maināmajam ritenim.


► Izbīdiet domkratu 6, līdz tā augšējā virsma saskaras ar pacelšanas vietu A vai B un automašīnas atbalsta zona A vai B ir labi
iegulusi domkrata augšējās virsmas centrālajā
daļā.

151
Gadījumā, ja neizdodas
8► Paceliet automašīnu, līdz starp riteni un zemi ir pietiekami daudz vietas, lai ērti uzstādītu
rezerves (nepārdurto) riteni.
Pārliecinieties, ka domkrats ir stabils. Ja
zemes virsma ir slidena vai irdena,
domkrats var izslīdēt vai nokrist. Pastāv
traumu gūšanas risks.
Gādājiet, lai domkrats precīzi ir ievietots vienā
no pacelšanas vietām — A vai B — zem automašīnas, pārliecinoties, ka domkrata
galva ir centrēta zem automašīnas atbalsta
zonas. Pretējā gadījumā automašīna var
tikt sabojāta un/vai domkrats var apgāzties.
Pastāv savainošanās risks!


► Izņemiet skrūves un novietojiet tās kādā tīrā vietā.► Noņemiet riteni.
Bojātā riteņa ievietošana► Lai ievietotu alumīnija riteni ,
vispirms noņemiet rumbas vāciņu no riteņa
centra, lai varētu ievietot stiprinājuma ierīci
(uzgrieznis un skrūve).
► Ja automašīnai ir mazizmēra rezerves
ritenis, bojāto riteni nevar ievietot zem
grīdas. Tas jāievieto bagāžas nodalījumā.
Izmantojiet pārklāju, lai aizsargātu bagāžas
nodalījuma iekšpusi.
Riteņa uzlikšana

Tērauda vai “mazizmēra” tipa rezerves
riteņa uzstādīšana
Ja automašīna ir aprīkota ar vieglmetāla
riteņiem, paplāksnes nesaskaras ar tērauda
riteni vai “mazizmēra” tipa rezerves riteni.
Riteni nostiprina katras skrūves konusveida
virsma.


► Uzstādiet riteni uz rumbas.► Ar roku ieskrūvējiet skrūves līdz atdures punktam.► Viegli pievelciet drošības skrūvi, izmantojot riteņa noņemšanas atslēgu 5 ar rīku drošības skrūvju noņemšanai 2.► Viegli pievelciet pārējās skrūves, izmantojot tikai riteņa noņemšanas atslēgu 5.

► Atkal līdz galam nolaidiet automašīnu.► Nolaidiet un noņemiet domkratu 6.

152
Gadījumā, ja neizdodas
lukturu un aizmugures lukturu stikla var parādīties viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc lukturu
ieslēgšanas.
Lukturiem ir polikarbonāta virsma, kas
pārklāta ar aizsargkārtiņu:
– Netīriet tos ar sausu vai abrazīvu
drāniņu, mazgāšanas līdzekli vai
šķīdinātāju;
– izmantojiet sūkli un ziepjūdeni vai pH neitrālu līdzekli;– izmantojot augstspiediena mazgātāju grūti notīrāmu traipu likvidēšanai, nevērsiet
to ilgstoši pret lukturiem vai to malām,
lai nesabojātu to aizsargpārklājumu un
blīvējumu;
Spuldzi drīkst mainīt tikai tad, kad
aizdedze ir izslēgta un lukturi ir bijuši
izslēgti vairākas minūtes. Pastāv nopietna
apdeguma risks!
Nepieskarieties spuldzēm ar pirkstiem.
Izmantojiet neplūksnainu drānu.
Noteikti izmantojiet tikai UV tipa spuldzes, lai
nesabojātu priekšējo lukturi.
Bojāto spuldzi vienmēr nomainiet tikai ar tāda
paša tipa un specifikācijas jaunu spuldzi. Lai
novērstu apgaismojuma disbalansu, mainiet
spuldzes pa pāriem.

► Viegli pievelciet drošības skrūvi, izmantojot riteņa noņemšanas atslēgu 5 ar rīku drošības skrūvju noņemšanai 2.► Pievelciet citas skrūves, izmantojot tikai riteņa noņemšanas atslēgu 5.► Uzlieciet visām skrūvēm uzgali (atkarībā no aprīkojuma).► Nolieciet instrumentus vietā.
Rezerves riteņa novietošana
atpakaļ
Pārdurto riteni nevar novietot zem
bagāžas nodalījuma grīdas pārsega.


► Ievietojiet rezerves riteni atpakaļ tā ietvarā.► Par dažiem apgriezieniem atskrūvējiet uzgriezni uz skrūves.► Uzlieciet atpakaļ stiprinājuma detaļas (uzgriezni un skrūvi) riteņa centrā.► Pietiekoši stingri pievelciet centrālo uzgriezni, lai labi nofiksētu riteni.► Ievietojiet instrumentu kasti atpakaļ riteņa centrā un nofiksējiet.► Nofiksējiet instrumentu uzglabāšanas kasti vai novietojiet polistirola pārsegu atpakaļ vietā
(atkarībā no versijas).
Ja nodalījumā neatrodas ritenis,
stiprinājuma detaļas (uzgriezni un skrūvi)
nevar ievietot atpakaļ vietā.
Pēc riteņa nomaiņas

Ar mazizmēra rezerves riteni
Deaktivizējiet noteiktas braukšanas
palīgsistēmas (Active Safety Brake,
Pielāgojama kruīza kontrole utt.).
Nepārsniedziet maksimālo atļauto ātrumu
80 km/h.Aizliegts braukt ar vairāk nekā vienu
mazizmēra rezerves riteni.
Tiklīdz iespējams, apmeklējiet CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu, lai pārbaudītu rezerves
riteņa skrūvju pievilkšanas griezes momentu
un spiedienu.
Uzdodiet speciālistam pārbaudīt pārdurto
riepu. Pēc riepas pārbaudes speciālists
jūs informēs, vai bojāto riepu iespējams
saremontēt vai tā jānomaina.
Spuldzes nomaiņa
Noteiktos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo

153
Gadījumā, ja neizdodas
8lukturu un aizmugures lukturu stikla var
parādīties viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc lukturu
ieslēgšanas.
Lukturiem ir polikarbonāta virsma, kas
pārklāta ar aizsargkārtiņu:
– Netīriet tos ar sausu vai abrazīvu
drāniņu, mazgāšanas līdzekli vai
šķīdinātāju;
– izmantojiet sūkli un ziepjūdeni vai pH neitrālu līdzekli;– izmantojot augstspiediena mazgātāju grūti notīrāmu traipu likvidēšanai, nevērsiet
to ilgstoši pret lukturiem vai to malām,
lai nesabojātu to aizsargpārklājumu un
blīvējumu;
Spuldzi drīkst mainīt tikai tad, kad
aizdedze ir izslēgta un lukturi ir bijuši
izslēgti vairākas minūtes. Pastāv nopietna
apdeguma risks!
Nepieskarieties spuldzēm ar pirkstiem.
Izmantojiet neplūksnainu drānu.
Noteikti izmantojiet tikai UV tipa spuldzes, lai
nesabojātu priekšējo lukturi.
Bojāto spuldzi vienmēr nomainiet tikai ar tāda
paša tipa un specifikācijas jaunu spuldzi. Lai
novērstu apgaismojuma disbalansu, mainiet
spuldzes pa pāriem.
Lampu bloku nomaiņa
Veiciet demontāžas darbības apgrieztā
secībā.
Motora pārsega atvēršana / Piekļūšana spuldzēmKad dzinējs ir silts, darbojieties uzmanīgi — pastāv apdedzināšanās risks!
Esiet piesardzīgs ar priekšmetiem
vai apģērbu, kas var ieķerties dzinēja
ventilatorā — pastāv nožņaugšanās risks!
Halogēnspuldzes (Hx)
Lai nodrošinātu labu apgaismojuma
kvalitāti, pārbaudiet, vai spuldze ir kārtīgi
novietota turētājā.
Gaismas diožu (LED)
priekšējie un citi lukturi
Atkarībā no versijas skartie lukturu/lampu veidi:– Dienas gaitas lukturi / stāvgaismas.– Sānu virzienrādītāji.– Trešais bremžu lukturis.– Reģistrācijas zīmes apgaismojuma lampas.
Lai nomainītu šā veida spuldzes, jums
jāvēršas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Nepieskarieties "Full LED” tehnoloģijas
lukturiem — pastāv elektriskās strāvas trieciena risks!
Priekšējie lukturi
1.Dienas gaitas / stāvgaismu lukturi (W21/5W vai LED)
2. Virzienrādītāji (PY21W)
3. Tuvās gaismas priekšējie lukturi (H7)
4. Tālās gaismas priekšējie lukturi (H7)
5. Miglas lukturi (H8)

154
Gadījumā, ja neizdodas
► Pagrieziet spuldzi par ceturtdaļu apgrieziena pretēji pulksteņrādītāja virzienam, izņemiet to un
ievietojiet jaunu spuldzi.
Aizmugures lukturi
1.Bremžu lukturi/stāvgaismas (W21/5W)
2. Virzienrādītāji (WY21W)
3. Atpakaļgaitas lukturis vai miglas lukturis
(P21W)
Lukturu nomaiņa
Šīs spuldzes ir maināmas no bagāžas
nodalījuma ārpuses.

Dienas gaitas lukturi/gabarītgaismas

► Pagrieziet spuldzes turētāju par astotdaļu apgrieziena pretēji pulksteņrādītāja kustības
virzienam un izņemiet to.
► Izņemiet spuldzi un to nomainiet.
Virzienrādītāji

Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par kādas spuldzes bojājumu
attiecīgajā pusē.
► Pagrieziet spuldzes turētāju par astotdaļu pagrieziena pretēji pulksteņa rādītāju virzienam
un izņemiet to.
► Izņemiet spuldzi un to nomainiet.
Dzeltenās spuldzītes ir jānomaina ar
identiskas specifikācijas un krāsas
spuldzītēm.
Tuvās gaismas priekšējie lukturi

► Noņemiet aizsargvāku, atskrūvējot to.► Atvienojiet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
Tālās gaismas priekšējie lukturi

► Noņemiet aizsargvāku, atskrūvējot to.► Atvienojiet spuldzes savienotāju.► Izņemiet spuldzi un nomainiet to.
Priekšējie miglas lukturi

► Noņemiet aizsargvāku, atskrūvējot to.► Atvienojiet spuldzes savienotāju.

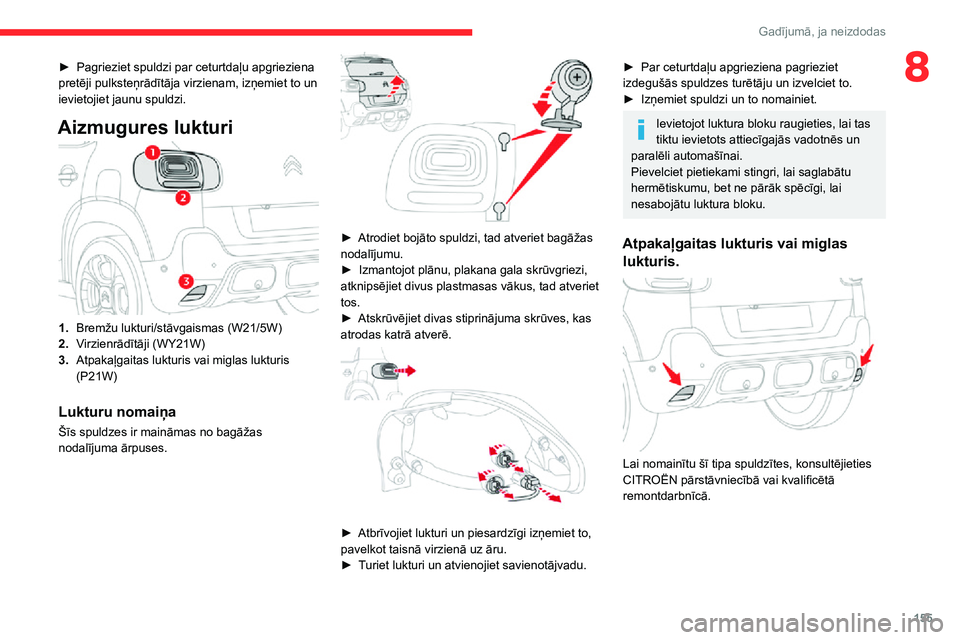

155
Gadījumā, ja neizdodas
8► Pagrieziet spuldzi par ceturtdaļu apgrieziena pretēji pulksteņrādītāja virzienam, izņemiet to un
ievietojiet jaunu spuldzi.
Aizmugures lukturi
1.Bremžu lukturi/stāvgaismas (W21/5W)
2. Virzienrādītāji (WY21W)
3. Atpakaļgaitas lukturis vai miglas lukturis
(P21W)
Lukturu nomaiņa
Šīs spuldzes ir maināmas no bagāžas
nodalījuma ārpuses.


► Atrodiet bojāto spuldzi, tad atveriet bagāžas nodalījumu.► Izmantojot plānu, plakana gala skrūvgriezi, atknipsējiet divus plastmasas vākus, tad atveriet
tos.
► Atskrūvējiet divas stiprinājuma skrūves, kas atrodas katrā atverē.

► Atbrīvojiet lukturi un piesardzīgi izņemiet to, pavelkot taisnā virzienā uz āru.► Turiet lukturi un atvienojiet savienotājvadu.
► Par ceturtdaļu apgrieziena pagrieziet izdegušās spuldzes turētāju un izvelciet to.► Izņemiet spuldzi un to nomainiet.
Ievietojot luktura bloku raugieties, lai tas
tiktu ievietots attiecīgajās vadotnēs un
paralēli automašīnai.
Pievelciet pietiekami stingri, lai saglabātu
hermētiskumu, bet ne pārāk spēcīgi, lai
nesabojātu luktura bloku.
Atpakaļgaitas lukturis vai miglas lukturis.


Lai nomainītu šī tipa spuldzītes, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

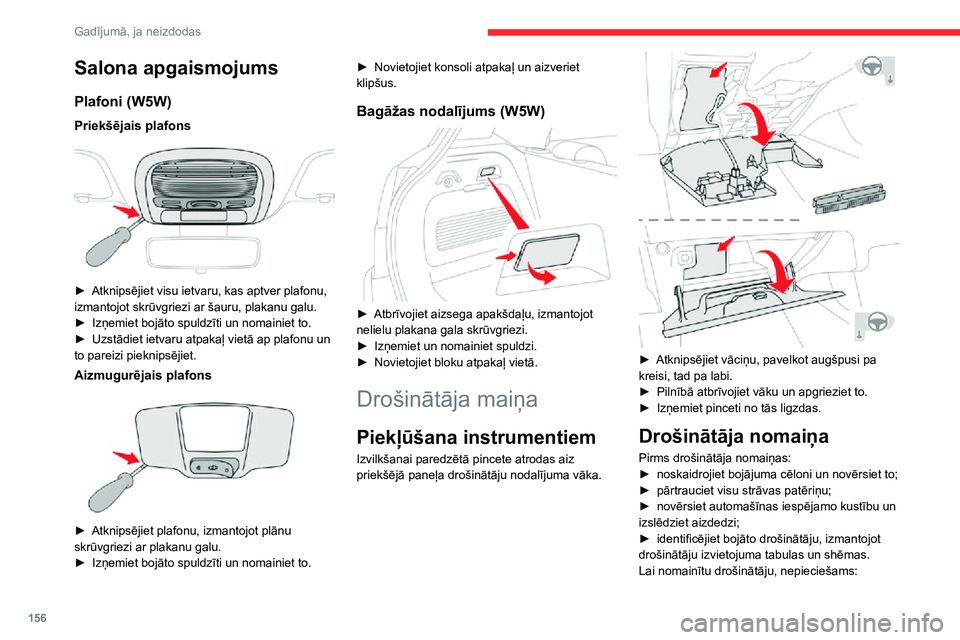

156
Gadījumā, ja neizdodas
Salona apgaismojums
Plafoni (W5W)
Priekšējais plafons

► Atknipsējiet visu ietvaru, kas aptver plafonu, izmantojot skrūvgriezi ar šauru, plakanu galu.► Izņemiet bojāto spuldzīti un nomainiet to.► Uzstādiet ietvaru atpakaļ vietā ap plafonu un to pareizi pieknipsējiet.
Aizmugurējais plafons

► Atknipsējiet plafonu, izmantojot plānu skrūvgriezi ar plakanu galu.► Izņemiet bojāto spuldzīti un nomainiet to.
► Novietojiet konsoli atpakaļ un aizveriet klipšus.
Bagāžas nodalījums (W5W)

► Atbrīvojiet aizsega apakšdaļu, izmantojot nelielu plakana gala skrūvgriezi.► Izņemiet un nomainiet spuldzi.► Novietojiet bloku atpakaļ vietā.
Drošinātāja maiņa
Piekļūšana instrumentiem
Izvilkšanai paredzētā pincete atrodas aiz
priekšējā paneļa drošinātāju nodalījuma vāka.


► Atknipsējiet vāciņu, pavelkot augšpusi pa kreisi, tad pa labi.► Pilnībā atbrīvojiet vāku un apgrieziet to.► Izņemiet pinceti no tās ligzdas.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:► noskaidrojiet bojājuma cēloni un novērsiet to;► pārtrauciet visu strāvas patēriņu;► novērsiet automašīnas iespējamo kustību un izslēdziet aizdedzi;► identificējiet bojāto drošinātāju, izmantojot drošinātāju izvietojuma tabulas un shēmas.
Lai nomainītu drošinātāju, nepieciešams:

157
Gadījumā, ja neizdodas
8► drošinātāja izņemšanai no ligzdas izmantojiet tam īpaši paredzētu pinceti un pēc izņemšanas
pārbaudiet drošinātāja tinumu stāvokli;
► vienmēr jānomaina bojātais drošinātājs ar tādas pašas kategorijas (tādas pašas krāsas)
drošinātāju; atšķirīgas kategorijas drošinātāja
izmantošanas dēļ var rasties darbības traucējumi
(pastāv aizdegšanās risks!).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Drošinātāju izvietojuma tabulas un
atbilstošās shēmas ir pieejamas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Tālāk redzamajās tabulās nenorādīta drošinātāja nomaiņa var radīt nopietnus
automašīnas darbības traucējumus.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.




Labs Bojāts


Pincete
Elektrisko piederumu uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai papildu
aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN neuzņemas atbildību par
izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot darbības
traucējumus CITROËNnepiegādātu un
neieteiktu piederumu rezultātā un tādu
piederumu uzstādīšanas dēļ, kas uzstādīti,
neievērojot norādījumus, it īpaši tad, ja visu
pievienoto papildu piederumu kopējais
patēriņš pārsniedz 10 miliampērus.
Drošinātāji priekšējā panelī
Piekļuve drošinātājiem

Divas drošinātāju kārbas atrodas priekšējā
paneļa apakšdaļā zem stūres.
► Atknipsējiet vāciņu, pavelkot augšpusi pa kreisi, tad pa labi.

Divas drošinātāju kārbas atrodas priekšējā
paneļa apakšdaļā, cimdu nodalījumā.
► Atveriet cimdu nodalījumu.► Noņemiet drošinātāju kārbas aizsargvāku.

158
Gadījumā, ja neizdodas
Drošinātāju bloks motora
nodalījumā
Drošinātāju kārba atrodas zem motora
nodalījuma pārsega blakus akumulatoram.
Piekļuve drošinātājiem

► Atveriet vāku.► Nomainiet drošinātāju.► Pēc pabeigšanas rūpīgi aizveriet vāku, lai garantētu drošinātāju kārbas hermētiskumu.
Augšējā drošinātāju kaste

Drošinātāja
n r.Nominālie
parametri
(A)Funkcijas
F2 10 Atpakaļskata spoguļi
ar kondensāta
novēršanu.
F3 30 Priekšējo
elektronisko durvju
logu pacēlāju
selektīva darbība.
F4 5 Automātiski nolokāmi
sānskata spoguļi.
F5 30 Aizmugurējo
elektronisko durvju
logu pacēlāju
selektīva darbība.
F6 25 Priekšējie apsildāmie
sēdekļi.
F7 15 Elektroniski vadāmi
priekšējie sānu logi.
Drošinātāja
n r.Nominālie
parametri
(A)Funkcijas
F8 20 Audio pastiprinātājs
F10 25Panorāmas tipa
jumts.
F12 20Jumta lūka.
Apakšējā drošinātāju kaste

Drošinātāja
n r.Nominālie
parametri
(A)Funkcijas
F3 5 Piekabes
elektroapgāde.
F4 15 Skaņas signāls
F5 - F6 20Priekšējā un
aizmugurējā loga
apskalotāja sūknis.
F7 10 Aizmugurējā 12V
ligzda.
F8 20 Aizmugurējais loga
tīrītājs.
F10 - F11 30Durvju un degvielas
tvertnes lūkas
atslēgšana/
aizslēgšana.
F14 5Signalizācija,
telekomunikāciju
bloks.
F27 5Signalizācija
(sagatave).
F29 20Telekomunikāciju
radio.
F31 15Radio (modernizēts).
F32 15
Priekšējā 12 V kontaktligzda.
