CITROEN C3 PICASSO 2012 Eksploatavimo vadovas (in Lithuanian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2012Pages: 245, PDF Size: 8.71 MB
Page 141 of 245
11
139
PRAKTINĖ INFORMACIJA

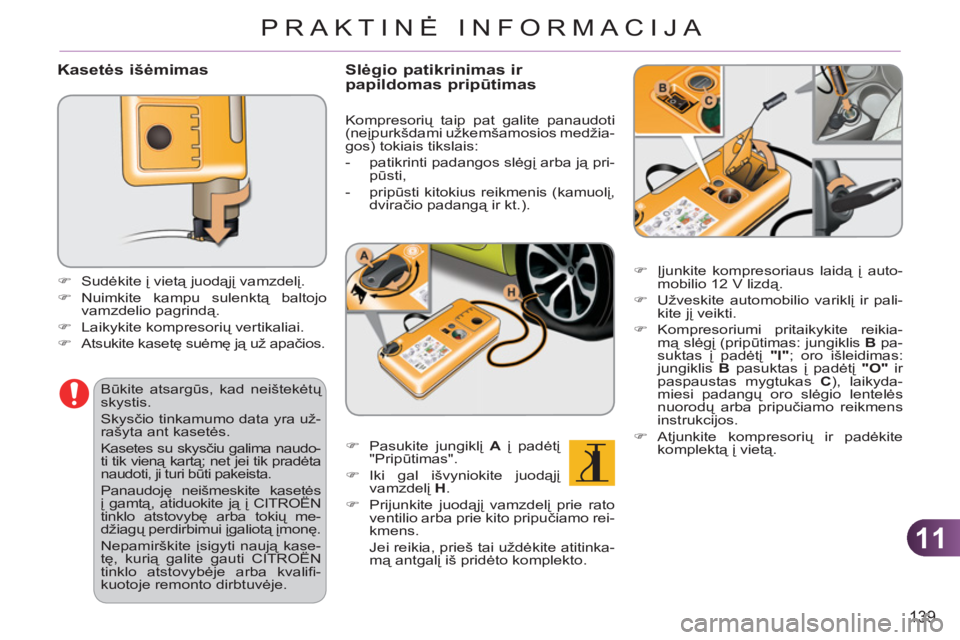

Kasetės išėmimas
)
Sudėkite į vietą juodąjį vamzdelį.
)
Nuimkite kampu sulenktą baltojo
vamzdelio pagrindą.
)
Laikykite kompresorių vertikaliai.
)
Atsukite kasetę suėmę ją už apačios.
Būkite atsargūs, kad neištekėtų
skystis.
Skysčio tinkamumo data yra už-
rašyta ant kasetės.
Kasetes su skysčiu galima naudo-
ti tik vieną kartą; net jei tik pradėta
naudoti, ji turi būti pakeista.
Panaudoję neišmeskite kasetės
į gamtą, atiduokite ją į CITROËN
tinklo atstovybę arba tokių me-
džiagų perdirbimui įgaliotą įmon
ę.
Nepamirškite įsigyti naują kase-
tę, kurią galite gauti CITROËN
tinklo atstovybėje arba kvalifi -
kuotoje remonto dirbtuvėje.
Slėgio patikrinimas ir papildomas pripūtimas
Kompresorių taip pat galite panaudoti
(neįpurkšdami užkemšamosios medžia-
gos) tokiais tikslais:
- patikrinti padangos slėgį arba ją pri-
pūsti,
- pripūsti kitokius reikmenis (kamuolį,
dviračio padangą ir kt.).
)
Pasukite jungiklį A
į padėtį
"Pripūtimas".
)
Iki gal išvyniokite juodąjį
vamzdelį H
.
)
Prijunkite juodąjį vamzdelį prie rato
ventilio arba prie kito pripučiamo rei-
kmens.
Jei reikia, prieš tai uždėkite atitinka-
mą antgalį iš pridėto komplekto.
)
Įjunkite kompresoriaus laidą į auto-
mobilio 12 V lizdą.
)
Užveskite automobilio variklį ir pali-
kite jį veikti.
)
Kompresoriumi pritaikykite reikia-
mą slėgį (pripūtimas: jungiklis B
pa-
suktas į padėtį "I"
; oro išleidimas:
jungiklis B
pasuktas į padėtį "O"
ir
paspaustas mygtukas C
), laikyda-
miesi padangų oro slėgio lentelės
nuorodų arba pripučiamo reikmens
instrukcijos.
)
Atjunkite kompresorių ir padėkite
komplektą į vietą.
Page 142 of 245
11
140
PRAKTINĖ INFORMACIJA

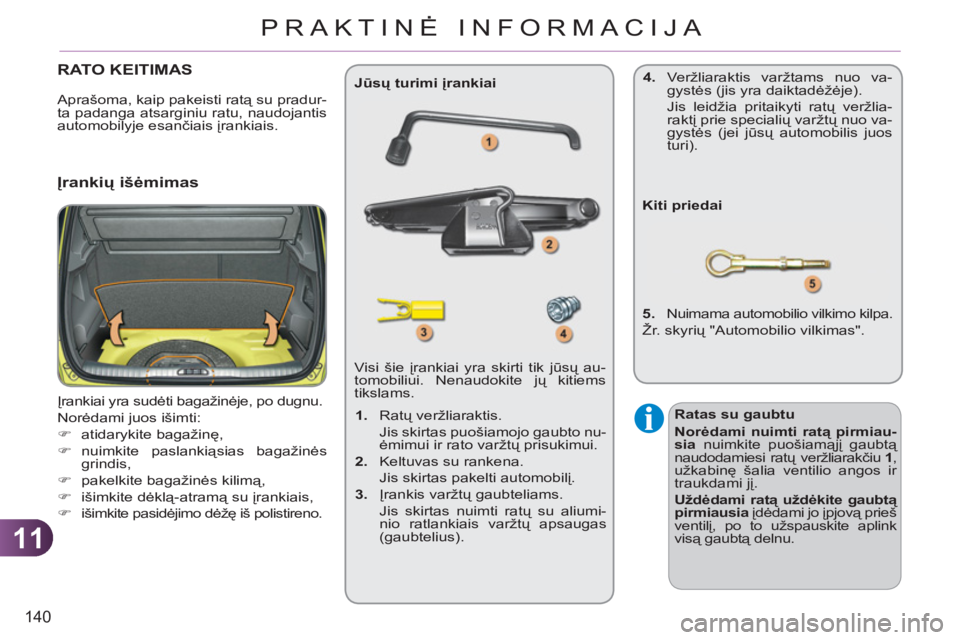

RATO KEITIMAS
Įrankiai yra sudėti bagažinėje, po dugnu.
Norėdami juos išimti:
)
atidarykite bagažinę,
)
nuimkite paslankiąsias bagažinės
grindis,
)
pakelkite bagažinės kilimą,
)
išimkite dėklą-atramą su įrankiais,
)
išimkite pasidėjimo dėžę iš polistireno. Visi šie įrankiai yra skirti tik jūsų au-
tomobiliui. Nenaudokite jų kitiems
tikslams.
Jūsų turimi įrankiai
Kiti priedai
5.
Nuimama automobilio vilkimo kilpa.
Žr. skyrių "Automobilio vilkimas".
Įrankių išėmimas
Ratas su gaubtu
Norėdami nuimti ratą pirmiau-
sia
nuimkite puošiamąjį gaubtą
naudodamiesi ratų veržliarakčiu 1
,
užkabinę šalia ventilio angos ir
traukdami jį.
Uždėdami ratą uždėkite gaubtą
pirmiausia
įdėdami jo įpjovą prieš
ventilį, po to užspauskite aplink
visą gaubtą delnu.
1.
Ratų veržliaraktis.
Jis skirtas puošiamojo gaubto nu-
ėmimui ir rato varžtų prisukimui.
2.
Keltuvas su rankena.
Jis skirtas pakelti automobilį.
3.
Įrankis varžtų gaubteliams.
Jis skirtas nuimti ratų su aliumi-
nio ratlankiais varžtų apsaugas
(gaubtelius). Aprašoma, kaip pakeisti ratą su pradur-
ta padanga atsarginiu ratu, naudojantis
automobilyje esančiais įrankiais.
4.
Veržliaraktis varžtams nuo va-
gystės (jis yra daiktadėžėje).
Jis leidžia pritaikyti ratų veržlia-
raktį prie specialių varžtų nuo va-
gystės (jei jūsų automobilis juos
turi).

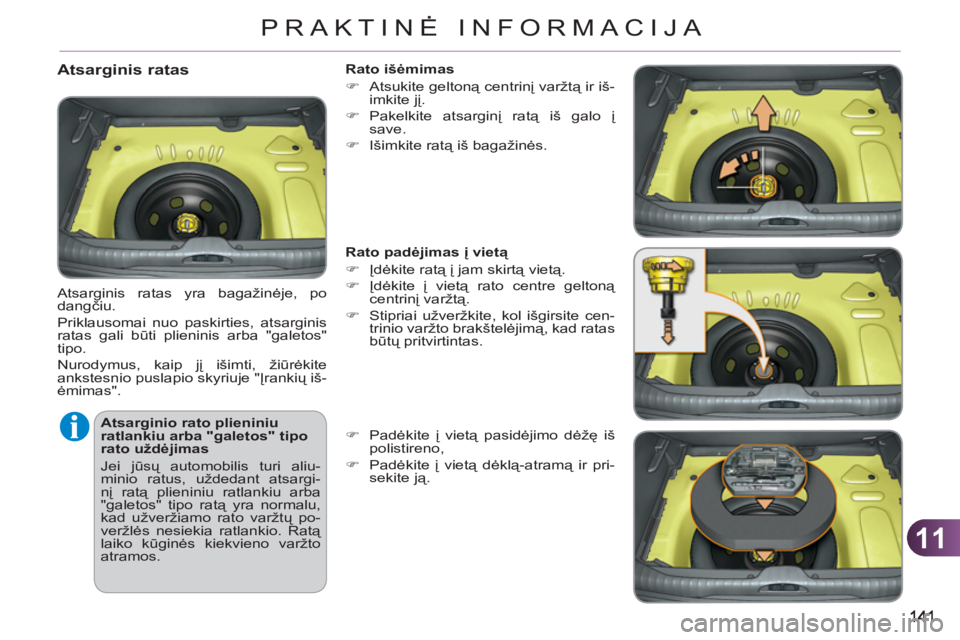

Page 143 of 245
11
PRAKTINĖ INFORMACIJA
Atsarginio rato plieniniu
ratlankiu arba "galetos" tipo
rato uždėjimas
Jei jūsų automobilis turi aliu-
minio ratus, uždedant atsargi-
nį ratą plieniniu ratlankiu arba
"galetos" tipo ratą yra normalu,
kad užveržiamo rato varžtų po-
veržlės nesiekia ratlankio. Ratą
laiko kūginės kiekvieno varžto
atramos.
Atsarginis ratas
Atsarginis ratas yra bagažinėje, po
dangčiu.
Priklausomai nuo paskirties, atsarginis
ratas gali būti plieninis arba "galetos"
tipo.
Nurodymus, kaip jį išimti, žiūrėkite
ankstesnio puslapio skyriuje "Įrankių iš-
ėmimas".
Rato išėmimas
)
Atsukite geltoną centrinį varžtą ir iš-
imkite jį.
)
Pakelkite atsarginį ratą iš galo į
save.
)
Išimkite ratą iš bagažinės.
Rato padėjimas į vietą
)
Įdėkite ratą į jam skirtą vietą.
)
Įdėkite į vietą rato centre geltoną
centrinį varžtą.
)
Stipriai užveržkite, kol išgirsite cen-
trinio varžto brakštelėjimą, kad ratas
būtų pritvirtintas.
)
Padėkite į vietą pasidėjimo dėžę iš
polistireno,
)
Padėkite į vietą dėklą-atramą ir pri-
sekite ją.
Page 144 of 245
11
PRAKTINĖ INFORMACIJA

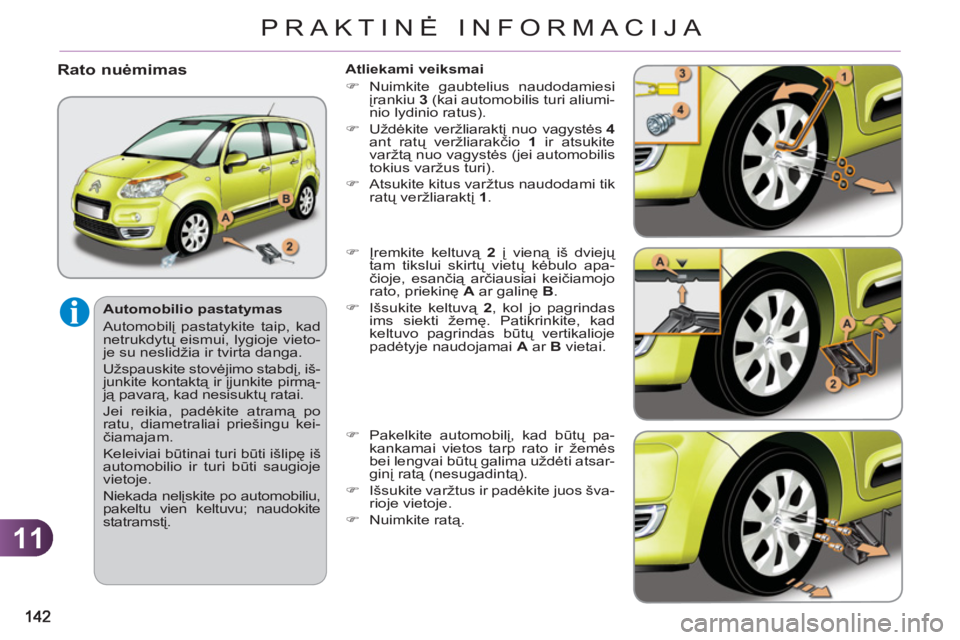

Automobilio pastatymas
Automobilį pastatykite taip, kad
netrukdytų eismui, lygioje vieto-
je su neslidžia ir tvirta danga.
Užspauskite stovėjimo stabdį, iš-
junkite kontaktą ir įjunkite pirmą-
ją pavarą, kad nesisuktų ratai.
Jei reikia, padėkite atramą po
ratu, diametraliai priešingu kei-
čiamajam.
Keleiviai būtinai turi būti išlipę iš
automobilio ir turi būti saugioje
vietoje.
Niekada nelįskite po automobiliu,
pakeltu vien keltuvu; naudokite
statramstį.
Rato nuėmimas
Atliekami veiksmai
)
Nuimkite gaubtelius naudodamiesi
įrankiu 3
(kai automobilis turi aliumi-
nio lydinio ratus).
)
Uždėkite veržliaraktį nuo vagystės 4
ant ratų veržliarakčio 1
ir atsukite
varžtą nuo vagystės (jei automobilis
tokius varžus turi).
)
Atsukite kitus varžtus naudodami tik
ratų veržliaraktį 1
.
)
Įremkite keltuvą 2
į vieną iš dviejų
tam tikslui skirtų vietų kėbulo apa-
čioje, esančią arčiausiai keičiamojo
rato, priekinę A
ar galinę B
.
)
Išsukite keltuvą 2
, kol jo pagrindas
ims siekti žemę. Patikrinkite, kad
keltuvo pagrindas būtų vertikalioje
padė
tyje naudojamai A
ar B
vietai.
)
Pakelkite automobilį, kad būtų pa-
kankamai vietos tarp rato ir žemės
bei lengvai būtų galima uždėti atsar-
ginį ratą (nesugadintą).
)
Išsukite varžtus ir padėkite juos šva-
rioje vietoje.
)
Nuimkite ratą.
Page 145 of 245
11
PRAKTINĖ INFORMACIJA

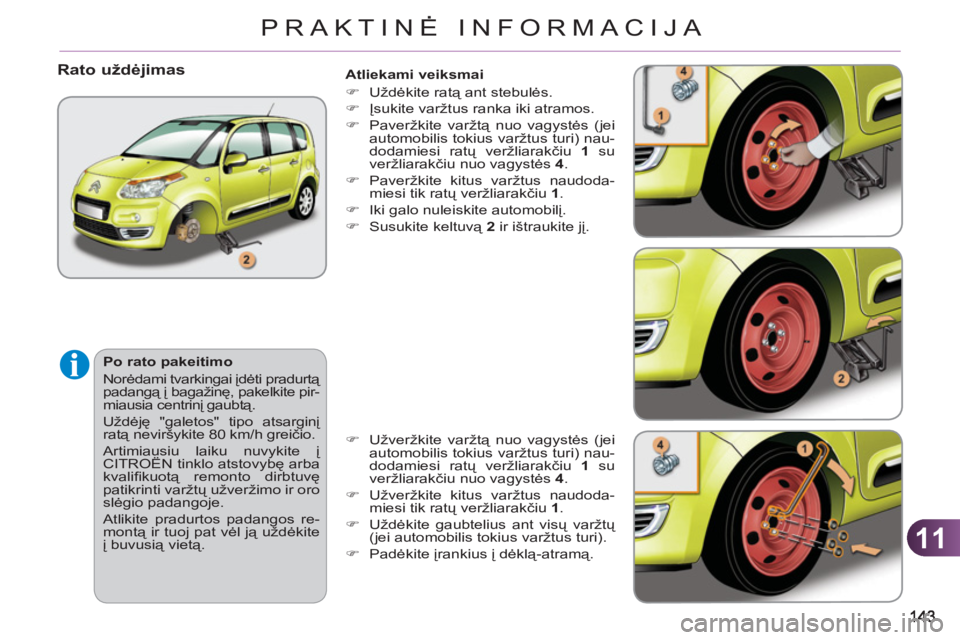

Atliekami veiksmai
)
Uždėkite ratą ant stebulės.
)
Įsukite varžtus ranka iki atramos.
)
Paveržkite varžtą nuo vagystės (jei
automobilis tokius varžtus turi) nau-
dodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 4
.
)
Paveržkite kitus varžtus naudoda-
miesi tik ratų veržliarakčiu 1
.
)
Iki galo nuleiskite automobilį.
)
Susukite keltuvą 2
ir ištraukite jį.
Po rato pakeitimo
Norėdami tvarkingai įdėti pradurtą
padangą į bagažinę, pakelkite pir-
miausia centrinį gaubtą.
Uždėję "galetos" tipo atsarginį
ratą neviršykite 80 km/h greičio.
Artimiausiu laiku nuvykite į
CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę
patikrinti varžtų užveržimo ir oro
slėgio padangoje.
Atlikite pradurtos padangos re-
montą ir tuoj pat vėl ją uždėkite
į buvusią vietą.
Rato uždėjimas
)
Užveržkite varžtą nuo vagystės (jei
automobilis tokius varžtus turi) nau-
dodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 4
.
)
Užveržkite kitus varžtus naudoda-
miesi tik ratų veržliarakčiu 1
.
)
Uždėkite gaubtelius ant visų varžtų
(jei automobilis tokius varžtus turi).
)
Padėkite įrankius į dėklą-atramą.

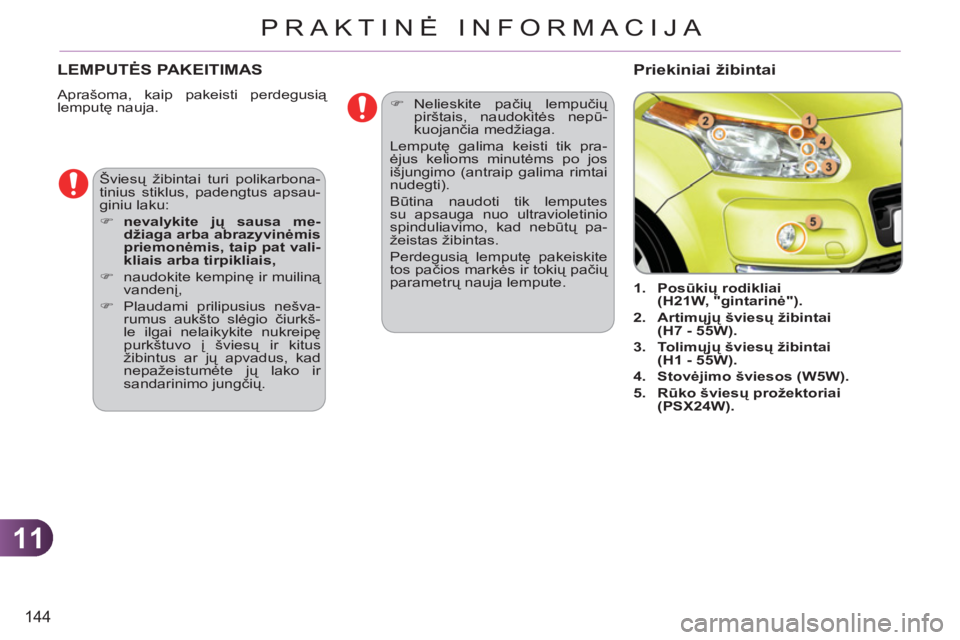

Page 146 of 245
11
144
PRAKTINĖ INFORMACIJA
LEMPUTĖS PAKEITIMAS
Aprašoma, kaip pakeisti perdegusią
lemputę nauja.
1.
Posūkių rodikliai
(H21W, "gintarinė").
2.
Artimųjų šviesų žibintai
(H7 - 55W).
3.
Tolimųjų šviesų žibintai
(H1 - 55W).
4.
Stovėjimo šviesos (W5W).
5.
Rūko šviesų prožektoriai
(PSX24W).
Šviesų žibintai turi polikarbona-
tinius stiklus, padengtus apsau-
giniu laku:
)
nevalykite jų sausa me-
džiaga arba abrazyvinėmis
priemonėmis, taip pat vali-
kliais arba tirpikliais,
)
naudokite kempinę ir muiliną
vandenį,
)
Plaudami prilipusius nešva-
rumus aukšto slėgio čiurkš-
le ilgai nelaikykite nukreipę
purkštuvo į
šviesų ir kitus
žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir
sandarinimo jungčių.
Priekiniai žibintai
)
Nelieskite pačių lempučių
pirštais, naudokitės nepū-
kuojančia medžiaga.
Lemputę galima keisti tik pra-
ėjus kelioms minutėms po jos
išjungimo (antraip galima rimtai
nudegti).
Būtina naudoti tik lemputes
su apsauga nuo ultravioletinio
spinduliavimo, kad nebūtų pa-
žeistas žibintas.
Perdegusią lemputę pakeiskite
tos pačios markės ir tokių pačių
parametrų nauja lempute.
Page 147 of 245
11
145
PRAKTINĖ INFORMACIJA

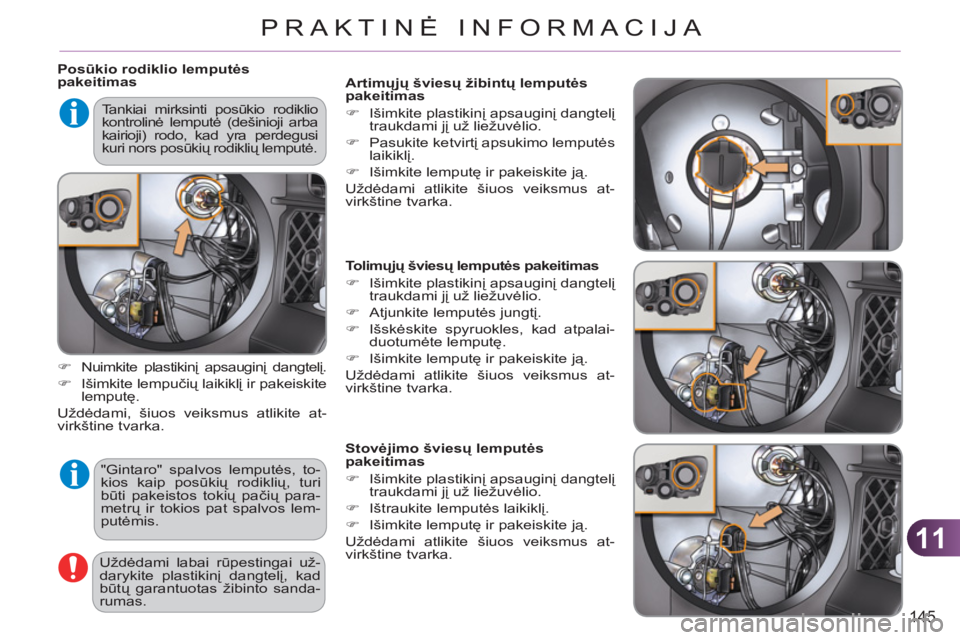

Posūkio rodiklio lemputės
pakeitimas
"Gintaro" spalvos lemputės, to-
kios kaip posūkių rodiklių, turi
būti pakeistos tokių pačių para-
metrų ir tokios pat spalvos lem-
putėmis.
)
Nuimkite plastikinį apsauginį dangtelį.
)
Išimkite lempučių laikiklį ir pakeiskite
lemputę.
Uždėdami, šiuos veiksmus atlikite at-
virkštine tvarka.
Uždėdami labai rūpestingai už-
darykite plastikinį dangtelį, kad
būtų garantuotas žibinto sanda-
rumas.
Tankiai mirksinti posūkio rodiklio
kontrolinė lemputė (dešinioji arba
kairioji) rodo, kad yra perdegusi
kuri nors posūkių rodiklių lemputė.
Tolimųjų
šviesų lemputės pakeitimas
)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.
)
Atjunkite lemputės jungtį.
)
Išskėskite spyruokles, kad atpalai-
duotumėte lemputę.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Stovėjimo šviesų lemputės
pakeitimas
)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.
)
Ištraukite lemputės laikiklį.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Artimųjų šviesų
žibintų lemputės
pakeitimas
)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.
)
Pasukite ketvirtį apsukimo lemputės
laikiklį.
)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Page 148 of 245
11
146
PRAKTINĖ INFORMACIJA

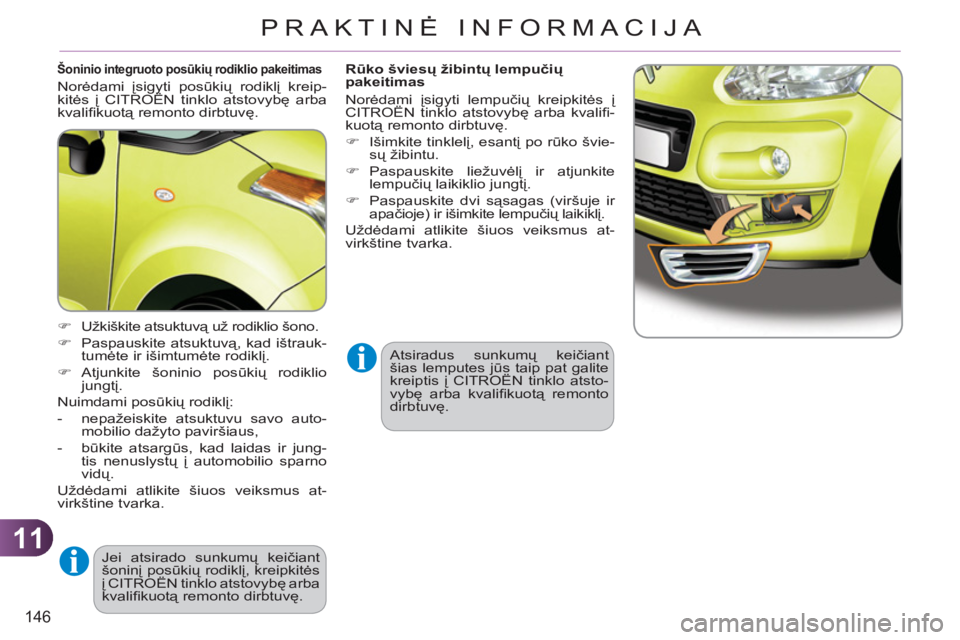

Šoninio integruoto posūkių rodiklio pakeitimas
Norėdami įsigyti posūkių rodiklį kreip-
kitės į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
)
Užkiškite atsuktuvą už rodiklio šono.
)
Paspauskite atsuktuvą, kad ištrauk-
tumėte ir išimtumėte rodiklį.
)
Atjunkite šoninio posūkių rodiklio
jungtį.
Nuimdami posūkių rodiklį:
- nepažeiskite atsuktuvu savo auto-
mobilio dažyto paviršiaus,
- būkite atsargūs, kad laidas ir jung-
tis nenuslystų į automobilio sparno
vidų.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Jei atsirado sunkumų keičiant
šoninį posūkių rodiklį, kreipkit
ės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.
Rūko šviesų žibintų lempučių
pakeitimas
Norėdami įsigyti lempučių kreipkitės į
CITROËN tinklo atstovybę arba kvalifi -
kuotą remonto dirbtuvę.
)
Išimkite tinklelį, esantį po rūko švie-
sų žibintu.
)
Paspauskite liežuvėlį ir atjunkite
lempučių laikiklio jungtį.
)
Paspauskite dvi sąsagas (viršuje ir
apačioje) ir išimkite lempučių laikiklį.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Atsiradus sunkumų kei
čiant
šias lemputes jūs taip pat galite
kreiptis į CITROËN tinklo atsto-
vybę arba kvalifi kuotą remonto
dirbtuvę.
Page 149 of 245
11
147
PRAKTINĖ INFORMACIJA

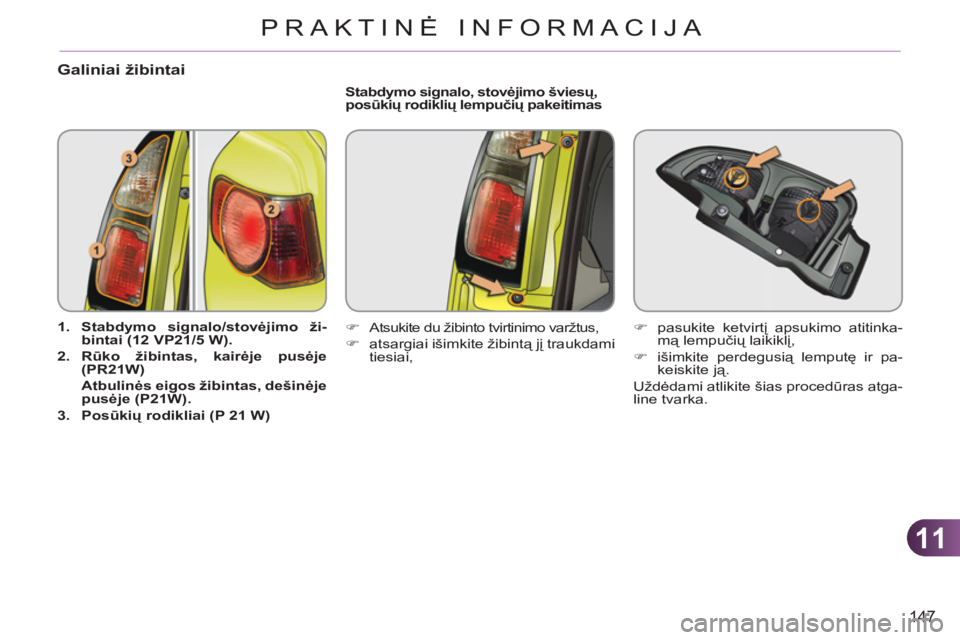

Galiniai žibintai
1.
Stabdymo signalo/stovėjimo ži-
bintai (12 VP21/5 W).
2.
Rūko žibintas, kairėje pusėje
(PR21W)
Atbulinės eigos žibintas, dešinėje
pusėje (P21W).
3.
Posūkių rodikliai (P 21 W)
Stabdymo signalo, stovėjimo šviesų,
posūkių rodiklių lempučių pakeitimas
)
Atsukite du žibinto tvirtinimo varžtus,
)
atsargiai išimkite žibintą jį traukdami
tiesiai,
)
pasukite ketvirtį apsukimo atitinka-
mą lempučių laikiklį,
)
išimkite perdegusią lemputę ir pa-
keiskite ją.
Uždėdami atlikite šias procedūras atga-
line tvarka.
Page 150 of 245
11
148

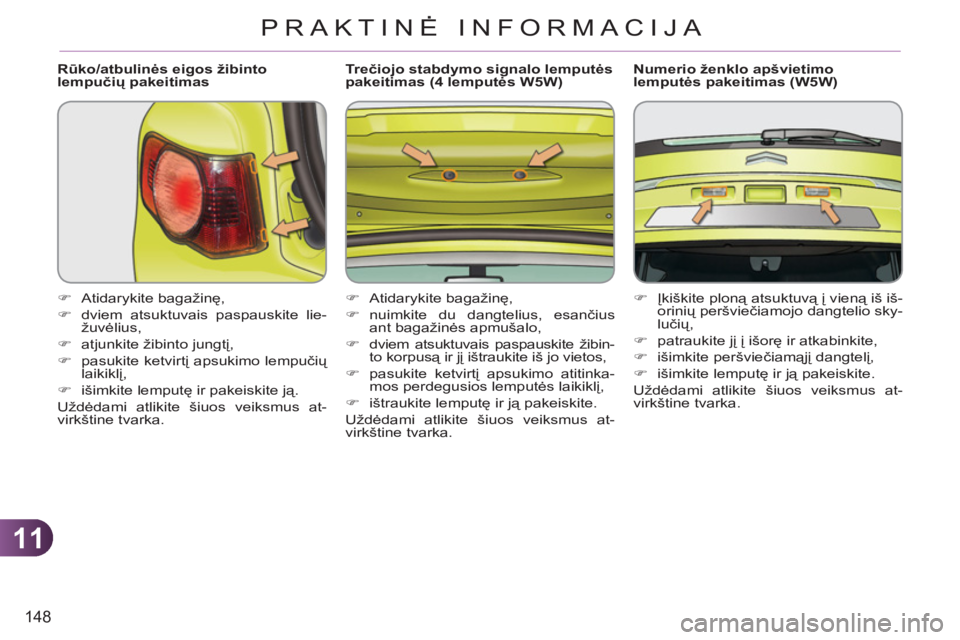

PRAKTINĖ INFORMACIJA
Rūko/atbulinės eigos žibinto
lempučių pakeitimas
)
Atidarykite bagažinę,
)
dviem atsuktuvais paspauskite lie-
žuvėlius,
)
atjunkite žibinto jungtį,
)
pasukite ketvirtį apsukimo lempučių
laikiklį,
)
išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Tr ečiojo stabdymo signalo lemputės
pakeitimas (4 lemputės W5W)
)
Atidarykite bagažinę,
)
nuimkite du dangtelius, esančius
ant bagažinės apmušalo,
)
dviem atsuktuvais paspauskite žibin-
to korpusą ir jį ištraukite iš jo vietos,
)
pasukite ketvirtį apsukimo atitinka-
mos perdegusios lemputės laikiklį,
)
ištraukite lemputę ir ją pakeiskite.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Numerio ženklo apšvietimo
lemputės pakeitimas (W5W)
)
Įkiškite ploną atsuktuvą į vieną iš iš-
orinių peršviečiamojo dangtelio sky-
lučių,
)
patraukite jį į išorę ir atkabinkite,
)
išimkite peršviečiamąjį dangtelį,
)
išimkite lemputę ir ją pakeiskite.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
