10
TIKRINIMAI

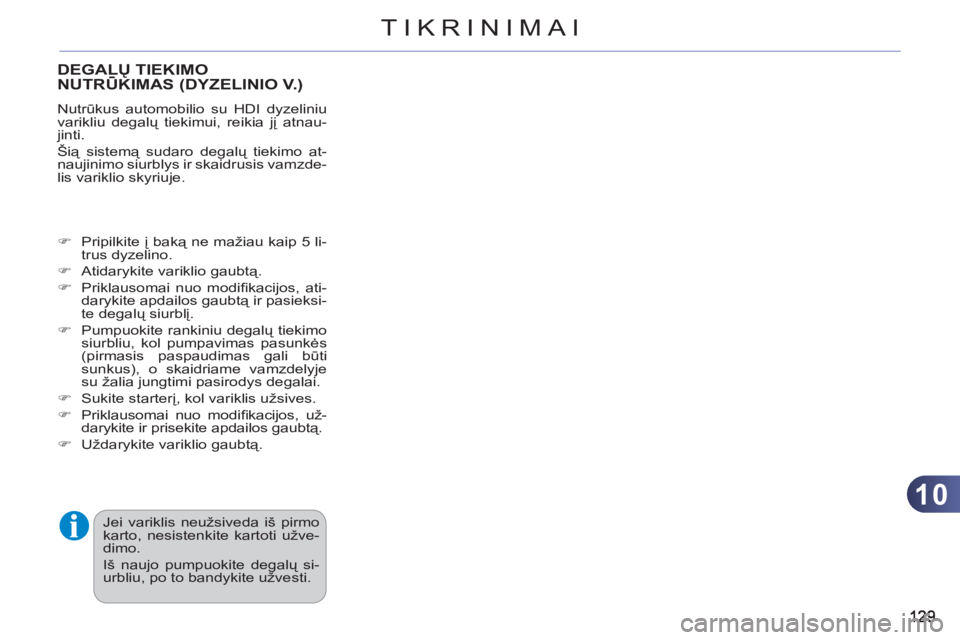

DEGALŲ TIEKIMO NUTRŪKIMAS (DYZELINIO V.) Ų
Nutrūkus automobilio su HDI dyzeliniu
varikliu degalų tiekimui, reikia jį atnau-
jinti.
Šią sistemą sudaro degalų tiekimo at-
naujinimo siurblys ir skaidrusis vamzde-
lis variklio skyriuje.



)
Pripilkite į baką ne mažiau kaip 5 li-
trus dyzelino.

)
Atidarykite variklio gaubtą.

)
Priklausomai nuo modifi kacijos, ati-
darykite apdailos gaubtą ir pasieksi-
te degalų siurblį.

)
Pumpuokite rankiniu degalų tiekimo
siurbliu, kol pumpavimas pasunkės
(pirmasis paspaudimas gali būti
sunkus), o skaidriame vamzdelyje
su žalia jungtimi pasirodys degalai.

)
Sukite starterį, kol variklis užsives.

)
Priklausomai nuo modifi kacijos, už-
darykite ir prisekite apdailos gaubtą.

)
Uždarykite variklio gaubtą.
Jei variklis neužsiveda iš pirmo
karto, nesistenkite kartoti užve-
dimo.
Iš naujo pumpuokite degalų si-
urbliu, po to bandykite užvesti.

10
TIKRINIMAI

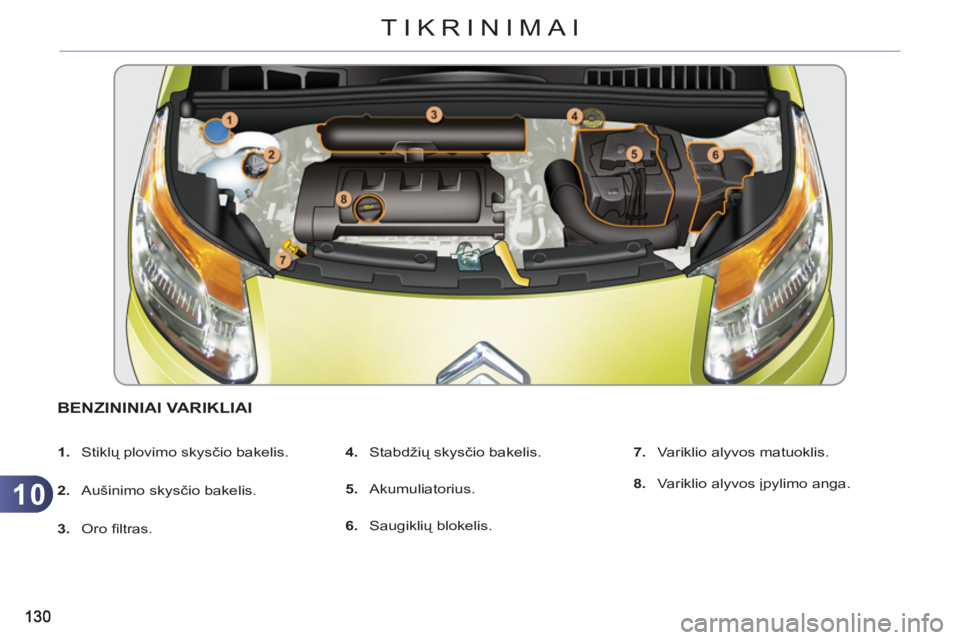

BENZININIAI VARIKLIAI


1.
Stiklų plovimo skysčio bakelis.

2.
Aušinimo skysčio bakelis.

3.
Oro fi ltras.
4.
Stabdžių skysčio bakelis.

5.
Akumuliatorius.

6.
Saugiklių blokelis.
7.
Variklio alyvos matuoklis.

8.
Variklio alyvos įpylimo anga.

10
TIKRINIMAI

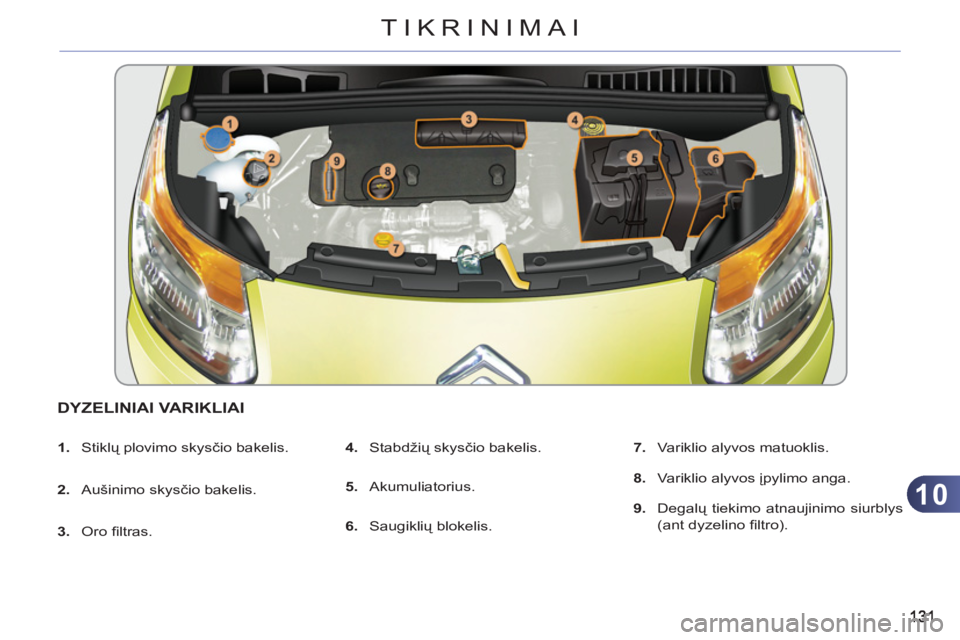

DYZELINIAI VARIKLIAI


1.
Stiklų plovimo skysčio bakelis.

2.
Aušinimo skysčio bakelis.

3.
Oro fi ltras.
4.
Stabdžių skysčio bakelis.

5.
Akumuliatorius.

6.
Saugiklių blokelis.
7.
Variklio alyvos matuoklis.

8.
Variklio alyvos įpylimo anga.

9.
Degalų tiekimo atnaujinimo siurblys
(ant dyzelino fi ltro).

10
132
TIKRINIMAI

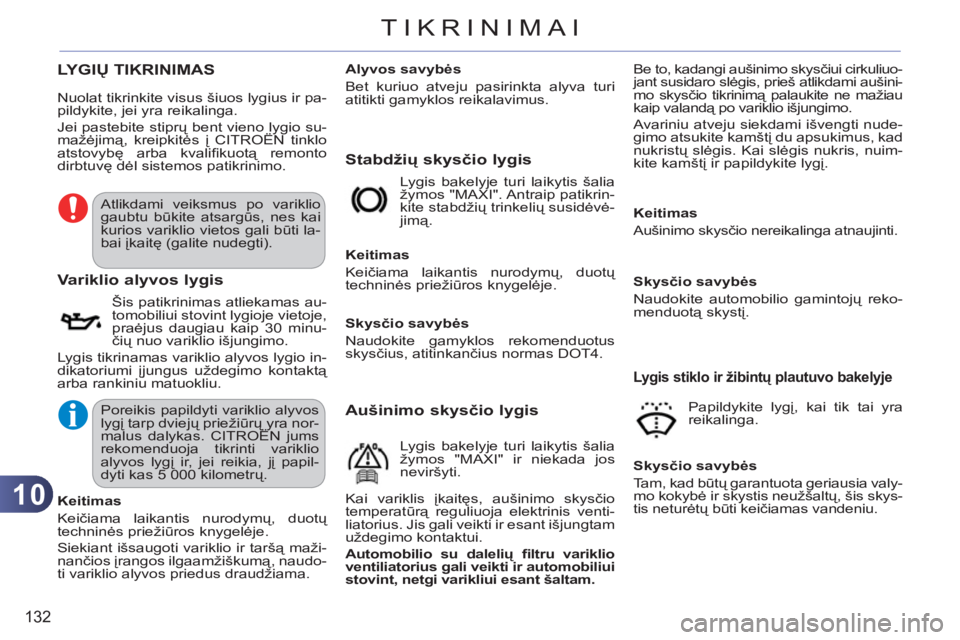

LYGIŲ TIKRINIMAS
Stabd

10
133
TIKRINIMAI
Venkite ilgalaikio naudotos aly-
vos ir skysčių kontakto su oda.
Dauguma šių skysčių yra nuo-
dingi ir kenksmingi sveikatai, taip
pat keliantys koroziją.
Neišpilkite alyvos ir kitų naudo-
tų skysčių į kanalizaciją arba ant
žemės.
Išpilkite naudotą alyvą į tam skir-
tus rezervuarus CITROËN tinklo
atstovybėje arba kvalifi kuotoje
remonto dirbtuvėje.
Dyzelino priedo lygis (dyzeliniovariklio su dalelių filtru)
Naudotos medžia
gos
TIKRINIMAI
Akumuliatorius
Akumuliatorius nereikalauja
priežiūros.
Vis dėlto patikrinkite laidų ant-
galius, ypač artinantis vasarai
bei žiemai.
Apie akumuliatoriaus atjungimą ir pri-
jungimą bei saugumo priemones skai-
tykite skyriuje "Praktinė informacija".

Variklio oro filtras ir salono oro filtras

Apie šių elementų keitimo pe-
riodiškumą skaitykite priežiū-
ros knygelėje.
Jei aplinkos (dulkės ir pan.) ir
automobilio naudojimo sąly-
gos (miesto sąlygos ir pan.) nepalan-
kios, keiskite juos du kartus dažniau

(žr. skyrelį "Varikliai").
Kai užsiteršia salono oro fi ltras, gali su-
menkti oro kondicionieriaus sistemos
galios ir atsirasti nemalonių kvapų.


Alyvos filtras

Periodiškai keiskite fi ltravimo
elementą, laikydamiesi techni-
nės priežiūros plano nurodymų.
Apie šio elemento keitimo pe-
riodiškumą skaitykite priežiū-
ros knygelėje.
Papildymas
Šio priedo lygio papildymas būtinai ir
skubiai turi būti atliekamas CITROËN
tinklo atstovybėje arba kvalifi kuotoje re-
monto dirbtuvėje.
Jei nenurodyta kitaip, tikrinkite šiuos
elementus pagal techninės priežiūros
knygelės nurodymus.
Kitu atveju atlikite šiuos patikrinimus
CITROËN tinklo atstovybėje arba kva-
lifi kuotoje remonto dirbtuvėje.






Kai automobilis turi "Stop & Start" (su-
stabdymo ir užvedimo) sistemą, ši etike-
tė rodo, kad naudojamas 12 V švininis
akumuliatorius yra specifi nės technolo-
gijos ir parametrų, tad prireikus pakeisti
ar atjungti jį reikia kreiptis į CITROËN
tinklo atstovybę arbakvalifi kuotą remon-
to dirbtuvę.
Nesilaikant šių nurodymų, akumuliato-
rius gali pirma laiko susidė
vėti. Minimalų priedo lygį bake-
lyje jums rodo užsidegusi
tolygiai ši lemputė, kartu įsi-
jungęs garsinis signalizatorius ir prane-
šimas daugiafunkciniame ekrane.

10
134
TIKRINIMAI

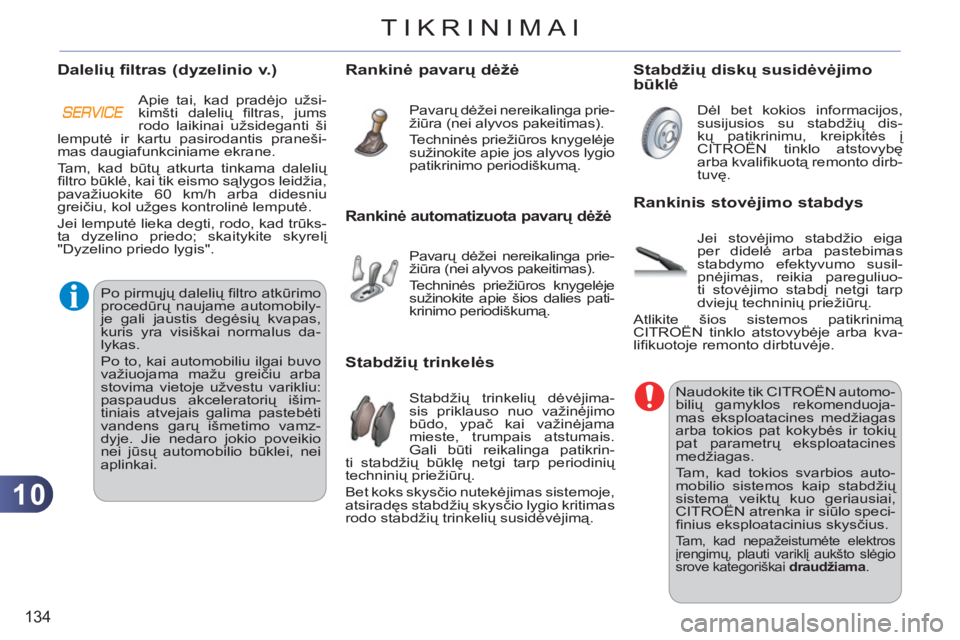

Naudokite tik CITROËN automo-
bilių gamyklos rekomenduoja-
mas eksploatacines medžiagas
arba tokios pat kokybės ir tokių
pat parametrų eksploatacines
medžiagas.
Tam, kad tokios svarbios auto-
mobilio sistemos kaip stabdžių
sistema veiktų kuo geriausiai,
CITROËN atrenka ir siūlo speci-
fi nius eksploatacinius skysčius.

Tam, kad nepažeistumėte elektros
įrengimų, plauti variklį aukšto slėgio
srove kategoriškai draudžiama
.

Rankinis stovėjimo stabdys

Jei stovėjimo stabdžio eiga
per didelė arba pastebimas
stabdymo efektyvumo susil-
pnėjimas, reikia pareguliuo-
ti stovėjimo stabdį netgi tarp
dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą
CITROËN tinklo atstovybėje arba kva-
lifi kuotoje remonto dirbtuvėje.
Rankinė pavarų dėžė

Pavarų dėžei nereikalinga prie-
žiūra (nei alyvos pakeitimas).
Techninės priežiūros knygelėje
sužinokite apie jos alyvos lygio
patikrinimo periodiškumą.
Dėl bet kokios informacijos,
susijusios su stabdžių dis-
kų patikrinimu, kreipkitės į
CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirb-
tuvę.


Stabdžių diskų susidėvėjimo
būklė

Stabdžių trinkelių dėvėjima-
sis priklauso nuo važinėjimo
būdo, ypač kai važinėjama
mieste, trumpais atstumais.
Gali būti reikalinga patikrin-
ti stabdžių būklę netgi tarp periodinių
techninių priežiūrų.
Bet koks skysčio nutekėjimas sistemoje,
atsiradęs stabdžių skysčio lygio kritimas
rodo stabdžių trinkelių susidėvėjimą.
Stabdžių trinkelės

Pavarų dėžei nereikalinga prie-
žiūra (nei alyvos pakeitimas).
Techninės priežiūros knygelėje
sužinokite apie šios dalies pati-
krinimo periodiškumą.
Rankinė automatizuota pavarų dėžė
Dalelių filtras (dyzelinio v.)

Apie tai, kad pradėjo užsi-
kimšti dalelių fi ltras, jums
rodo laikinai užsideganti ši
lemputė ir kartu pasirodantis praneši-
mas daugiafunkciniame ekrane.
Tam, kad būtų atkurta tinkama dalelių
fi ltro būklė, kai tik eismo sąlygos leidžia,
pavažiuokite 60 km/h arba didesniu
greičiu, kol užges kontrolinė lemputė.
Jei lemputė lieka degti, rodo, kad trūks-
ta dyzelino priedo; skaitykite skyrelį
"Dyzelino priedo lygis".

Po pirmųjų dalelių fi ltro atkūrimo
procedūrų naujame automobily-
je gali jaustis degėsių kvapas,
kuris yra visiškai normalus da-
lykas.
Po to, kai automobiliu ilgai buvo
važiuojama mažu greičiu arba
stovima vietoje užvestu varikliu:
paspaudus akceleratorių išim-
tiniais atvejais galima pastebėti
vandens garų išmetimo vamz-
dyje. Jie nedaro jokio poveikio
nei jūsų automobilio būklei, nei
aplinkai.

11
135
PRAKTINĖ INFORMACIJA

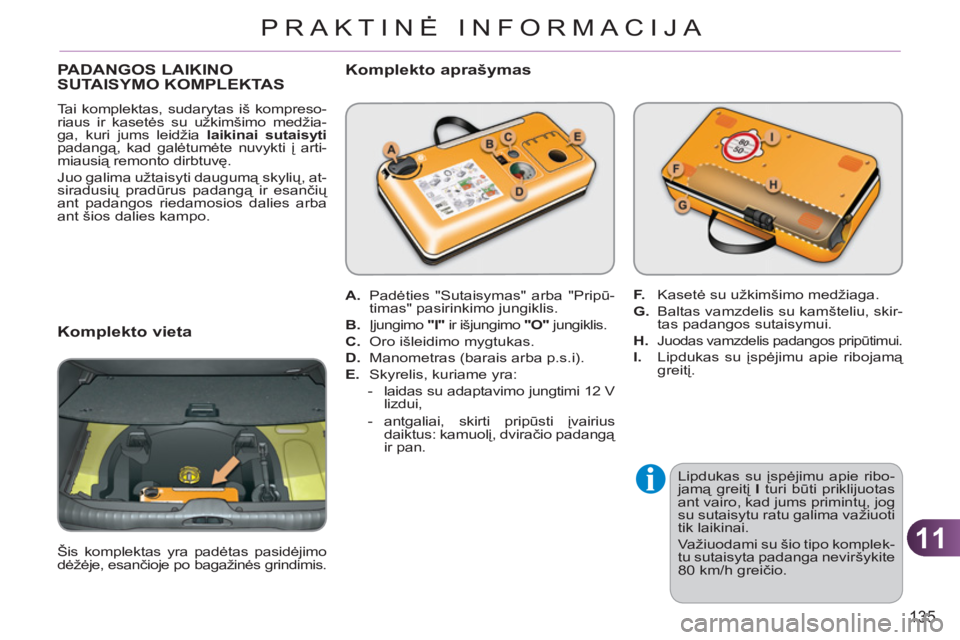

PADANGOS LAIKINOSUTAISYMO KOMPLEKTAS
Tai komplektas, sudarytas iš kompreso-
riaus ir kasetės su užkimšimo medžia-
ga, kuri jums leidžia laikinai sutaisyti

padangą, kad galėtumėte nuvykti į arti-
miausią remonto dirbtuvę.
Juo galima užtaisyti daugumą skylių, at-
siradusių pradūrus padangą ir esančių
ant padangos riedamosios dalies arba
ant šios dalies kampo.

Komplekto aprašymas


Lipdukas su įspėjimu apie ribo-
jamą greitį I
turi būti priklijuotas
ant vairo, kad jums primintų, jog
su sutaisytu ratu galima važiuoti
tik laikinai.
Važiuodami su šio tipo komplek-
tu sutaisyta padanga neviršykite
80 km/h greičio.


A.
Padėties "Sutaisymas" arba "Pripū-
timas" pasirinkimo jungiklis.

B.
Įjungimo "I"
ir išjungimo "O"
jungiklis.

C.
Oro išleidimo mygtukas.

D.
Manometras (barais arba p.s.i).

E.
Skyrelis, kuriame yra:


- laidas su adaptavimo jungtimi 12 V
lizdui,

- antgaliai, skirti pripūsti įvairius
daiktus: kamuolį, dviračio padangą
ir pan.
F.
Kasetė su užkimšimo medžiaga.

G.
Baltas vamzdelis su kamšteliu, skir-
tas padangos sutaisymui.

H.

Juodas vamzdelis padangos pripūtimui.


I.
Lipdukas su įspėjimu apie ribojamą
greitį.

Komplekto vieta

Šis komplektas yra padėtas pasidėjimo
dėžėje, esančioje po bagažinės grindimis.

11
136
PRAKTINĖ INFORMACIJA

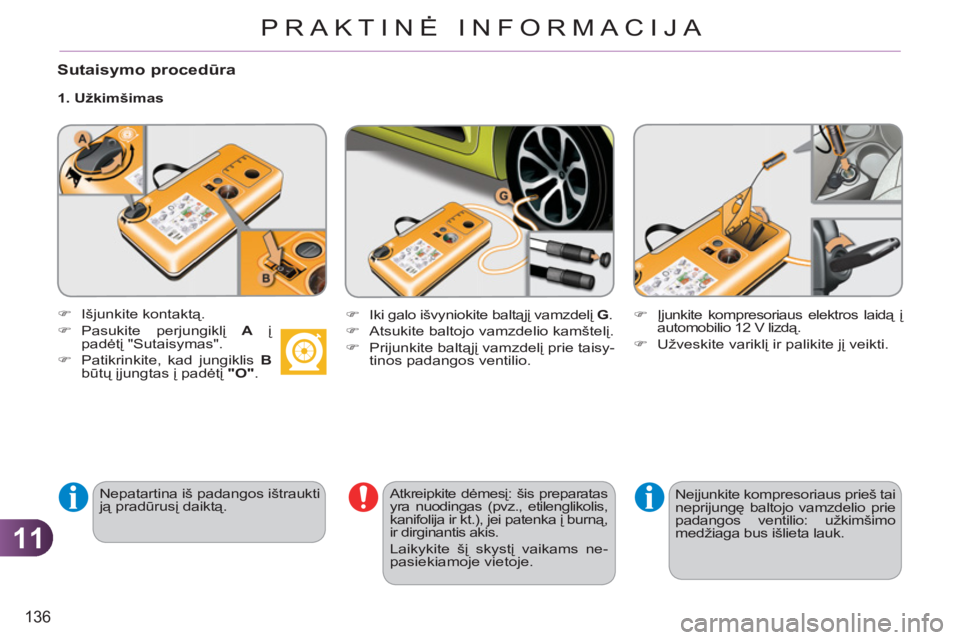

Sutaisymo procedūra


1. Užkimšimas

Nepatartina iš padangos ištraukti
ją pradūrusį daiktą.
Atkreipkite dėmesį: šis preparatas
yra nuodingas (pvz., etilenglikolis,
kanifolija ir kt.), jei patenka į burną,
ir dirginantis akis.
Laikykite šį skystį vaikams ne-
pasiekiamoje vietoje.

)
Išjunkite kontaktą.

)
Pasukite perjungiklį A
į
padėtį "Sutaisymas".

)
Patikrinkite, kad jungiklis B

būtų įjungtas į padėtį "O"
.
)
Iki galo išvyniokite baltąjį vamzdelį G
.

)
Atsukite baltojo vamzdelio kamštelį.

)
Prijunkite baltąjį vamzdelį prie taisy-
tinos padangos ventilio.
)
Į
junkite kompresoriaus elektros laidą į
automobilio 12 V lizdą.

)
Užveskite variklį ir palikite jį veikti.

Neįjunkite kompresoriaus prieš tai
neprijungę baltojo vamzdelio prie
padangos ventilio: užkimšimo
medžiaga bus išlieta lauk.

11
137
PRAKTINĖ INFORMACIJA

)

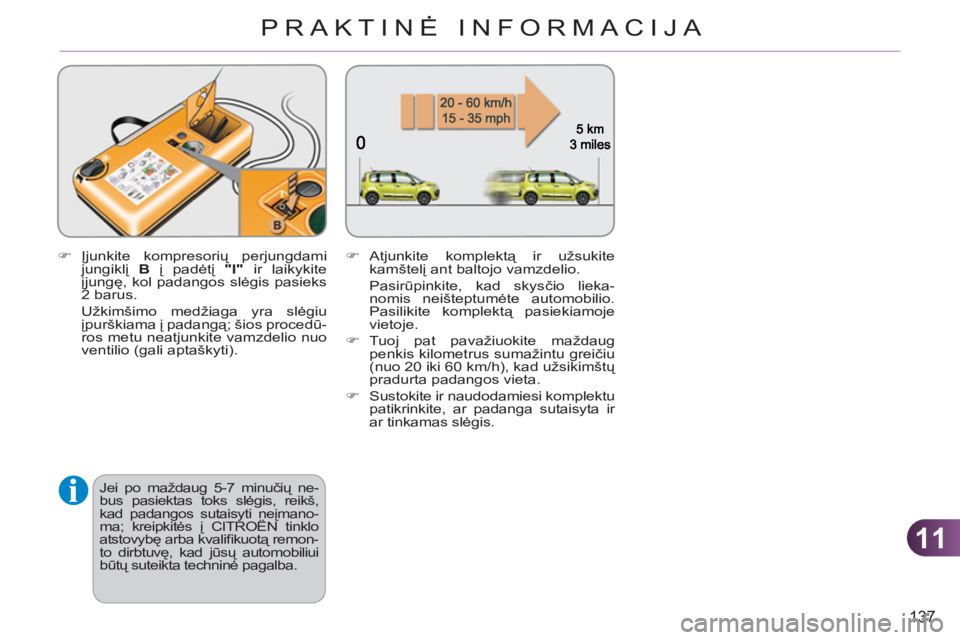

Įjunkite kompresorių perjungdami
jungiklį B
į padėtį "I"
ir laikykite
įjungę, kol padangos slėgis pasieks
2 barus.
Užkimšimo medžiaga yra slėgiu
įpurškiama į padangą; šios procedū-
ros metu neatjunkite vamzdelio nuo
ventilio (gali aptaškyti).
)
Atjunkite komplektą ir užsukite
kamštelį ant baltojo vamzdelio.
Pasirūpinkite, kad skysčio lieka-
nomis neišteptumėte automobilio.
Pasilikite komplektą pasiekiamoje
vietoje.

)
Tuoj pat pavažiuokite maždaug
penkis kilometrus sumažintu greičiu
(nuo 20 iki 60 km/h), kad užsikimštų
pradurta padangos vieta.

)
Sustokite ir naudodamiesi komplektu
patikrinkite, ar padanga sutaisyta ir
ar tinkamas slėgis.


Jei po maždaug 5-7 minučių ne-
bus pasiektas toks slėgis, reikš,
kad padangos sutaisyti neįmano-
ma; kreipkitės į CITROËN tinklo
atstovybę arba kvalifi kuotą
remon-
to dirbtuvę, kad jūsų automobiliui
būtų suteikta techninė pagalba.

11
138
PRAKTINĖ INFORMACIJA

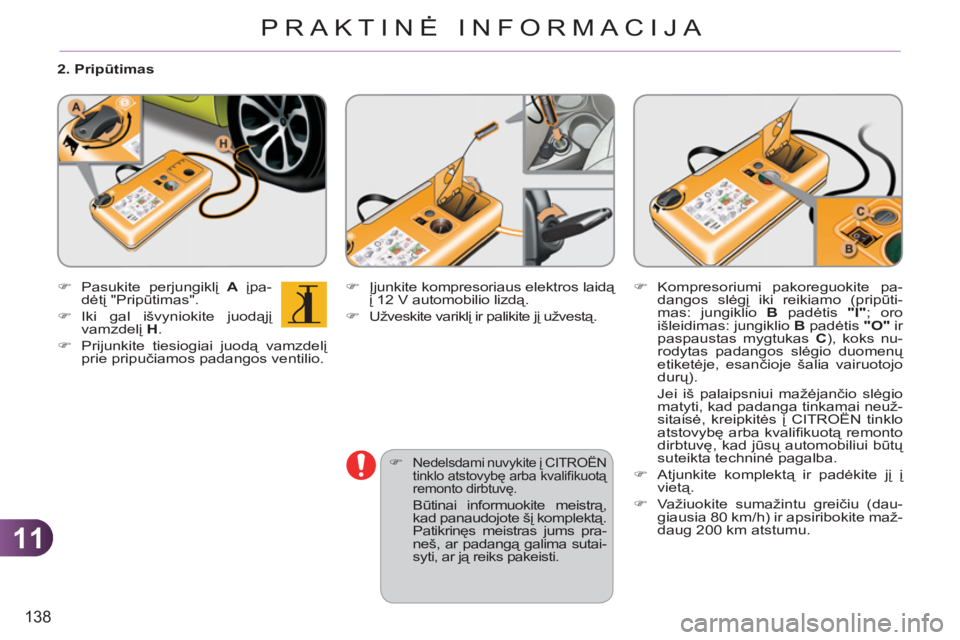

2. Pripūtimas


)
Pasukite perjungiklį A
įpa-
dėtį "Pripūtimas".

)
Iki gal išvyniokite juodąjį
vamzdelį H
.

)
Prijunkite tiesiogiai juodą vamzdelį
prie pripučiamos padangos ventilio.
)
Įjunkite kompresoriaus elektros laidą
į 12 V automobilio lizdą.

)
Užveskite variklį ir palikite jį užvestą.
)
Kompresoriumi pakoreguokite pa-
dangos slėgį iki reikiamo (pripūti-
mas: jungiklio B
padėtis "I"
; oro
išleidimas: jungiklio B
padėtis "O"
ir
paspaustas mygtukas C
), koks nu-
rodytas padangos slėgio duomenų
etiketėje, esančioje šalia vairuotojo
durų
).
Jei iš palaipsniui mažėjančio slėgio
matyti, kad padanga tinkamai neuž-
sitaisė, kreipkitės į CITROËN tinklo
atstovybę arba kvalifi kuotą remonto
dirbtuvę, kad jūsų automobiliui būtų
suteikta techninė pagalba.

)
Atjunkite komplektą ir padėkite jį į
vietą.

)
Važiuokite sumažintu greičiu (dau-
giausia 80 km/h) ir apsiribokite maž-
daug 200 km atstumu.
)

Nedelsdami nuvykite į CITROËN
tinklo atstovybę arba kvalifi kuotą
remonto dirbtuvę.
Būtinai informuokite meistrą,
kad panaudojote šį komplektą.
Patikrinęs meistras jums pra-
neš, ar padangą galima sutai-
syti, ar ją reiks pakeisti.
