CITROEN C3 PICASSO 2012 Eksploatavimo vadovas (in Lithuanian)

9
VALDYMAS

Variklio užsivedimas START būdu

Automobilio su rankine automatizuo-
ta pavarų dėže
lemputė "ECO"
užges,
o variklis vėl užsives šiais atvejais:



- kai pavarų svirčiai esant įjungtai į
padėtį A
arba M
atleidžiate stabdžių
pedalą,

- kai pavarų svirčiai esant įjungtai į
padėtį N
, o stabdžių pedalui esant
atleistam įjungiate padėtį A
arba M
,

- kai įjungiate atbulinę pavarą.

Ypatingos situacijos: automatinis
užsivedimas START būdu
Dėl saugumo arba patogumo variklis
automatiškai užsiveda START būdu to-
kiais atvejais:


- kai yra atidaromos vairuotojo durys,

- kai yra atsegamas vairuotojo saugo
diržas,

- kai automobilio su rankine automa-
tizuota pavarų dėže greitis viršija
11 km/h,

- tam tikrais atsitiktiniais atvejais (dėl
akumuliatoriaus į
krovos, variklio
temperatūros, stabdžių stiprintuvo,
oro kondicionieriaus reguliavimo
ir pan.), kai to reikalauja sistemos
arba automobilio valdymas.

Lemputė "ECO"
kelias sekundes
mirksi, po to užgęsta.


Toks veikimas yra visiškai normalus.




Sistemos išjungimas

Bet kuriuo metu galite paspausti jungiklį
"ECO OFF"
ir sistema bus išjungta.
Tai parodo užsidegusi jungiklio lemputė
ir drauge pasirodęs pranešimas ekrane.

Jei sistema buvo išjungta STOP
padėtyje, variklis iškart užsives.



Sistemos įjungimas iš naujo

Iš naujo paspauskite jungiklį "ECO OFF"
.
Sistema vėl ims veikti; tai parodys už-
gęstanti jungiklio lemputė ir ekrane pa-
sirodantis pranešimas.

Sistema automatiškai vėl ims
veikti kiekvieną kartą užvedus
variklį raktu.

9
120
VALDYMAS
Veikimo sutrikimai

Jei atsirado sistemos veikimo sutrikimų,
jungiklio lemputė "ECO OFF"
ims mirk-
sėti, po to ims degti tolygiai.
Atlikite patikrinimą CITROËN tinklo at-
stovybėje arba kvalifi kuotoje remonto
dirbtuvėje.
Jei atsirado gedimas varikliui esant iš-
jungtam į padėtį STOP, gali būti, kad
variklis neužsives. Tokiu atveju reikia
išjungti kontaktą, po to užvesti iš naujo
variklį raktu.
Prieš bet kokius darbus variklio
skyriuje išjunkite sistemą "Stop &
Start", kad išvengtumėte pavo-
jaus susižeisti, jai variklis auto-
matiškai užsives START būdu.

Šiai sistemai reikalingas ypatingos tech-
nologijos ir parametrų akumuliatorius
(turimų akumuliatorių markes galima
sužinoti CITROËN tinklo atstovybėje
arba kvalifi kuotoje remonto dirbtuvėje).
Įdėjus CITROËN fi rmos nerekomen-
duotą akumuliatorių gali kilti pavojus,
kad ši sistema neveiks.

Sistema "Stop & Start" yra sukurta
pagal naujausias technologijas. Dėl
bet kokių darbų, susijusių su šio tipo
akumuliatoriumi, reikia kreiptis išim-
tinai tik į CITROËN tinklo atstovybę
arba kvalifi kuotą remonto dirbtuvę.

9
121
VALDYMAS

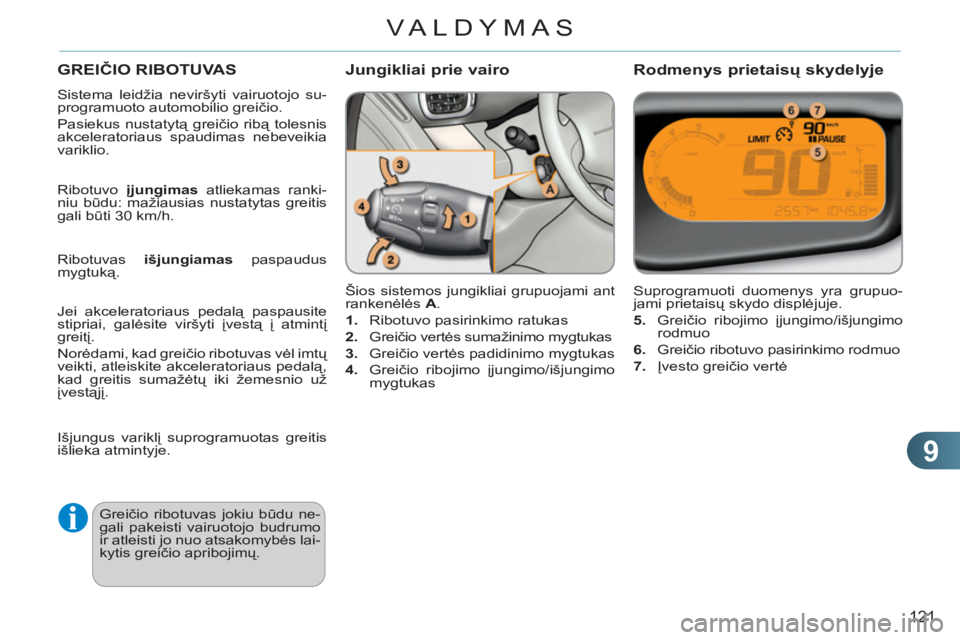

GREIČIO RIBOTUVAS

Sistema leidžia neviršyti vairuotojo su-
programuoto automobilio greičio.
Pasiekus nustatytą greičio ribą tolesnis
akceleratoriaus spaudimas nebeveikia
variklio.
Šios sistemos jungikliai grupuojami ant
rankenėlės A
.


1.
Ribotuvo pasirinkimo ratukas

2.
Greičio vertės sumažinimo mygtukas

3.
Greičio vertės padidinimo mygtukas

4.
Greičio ribojimo įjungimo/išjungimo
mygtukas
Suprogramuoti duomenys yra grupuo-
jami prietaisų skydo displėjuje.

5.
Greičio ribojimo įjungimo/išjungimo
rodmuo

6.
Greičio ribotuvo pasirinkimo rodmuo

7.
Įvesto greičio vertė

Jungikliai prie vairo
Rodmenys prietaisų skydelyje

Greičio ribotuvas jokiu būdu ne-
gali pakeisti vairuotojo budrumo
ir atleisti jo nuo atsakomybės lai-
kytis greičio apribojimų. Ribotuvo įjungimas
atliekamas ranki-
niu būdu: mažiausias nustatytas greitis
gali būti 30 km/h.
Ribotuvas išjungiamas
paspaudus
mygtuką.
Jei akceleratoriaus pedalą paspausite
stipriai, galėsite viršyti įvestą į atmintį
greitį.
Norėdami, kad greičio ribotuvas vėl imtų
veikti, atleiskite akceleratoriaus pedalą,
kad greitis sumažėtų iki žemesnio už
įvestąjį.
Išjungus variklį suprogramuotas greitis
išlieka atmintyje.

9
122
VALDYMAS
Važiuojant į didelę nuokalnę arba
stipriai akceleruojant greičio ri-
botuvas negalės sutrukdyti auto-
mobiliui viršyti nustatytą greitį.
Tam, kad nekiltų pavojus užsi-
blokuoti pedalams:


- pasirūpinkite gerai įdėti ir pri-
tvirtinti kilimėlį,

- nedėkite kelių kilimėlių vieno
ant kito.

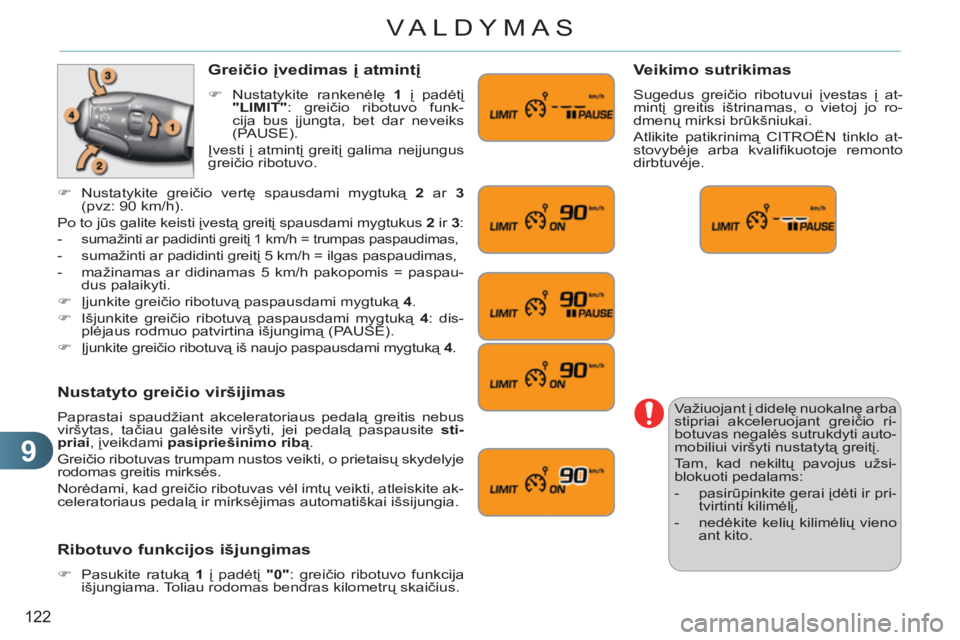

Greičio įvedimas į atmintį



)
Nustatykite rankenėlę 1
į padėtį
"LIMIT"
: greičio ribotuvo funk-
cija bus įjungta, bet dar neveiks
(PAUSE).
Įvesti į atmintį greitį galima neįjungus
greičio ribotuvo.


Nustatyto greičio viršijimas

Paprastai spaudžiant akceleratoriaus pedalą greitis nebus
viršytas, tačiau galėsite viršyti, jei pedalą paspausite sti-
priai
, įveikdami pasipriešinimo ribą
.
Greičio ribotuvas trumpam nustos veikti, o prietaisų skydelyje
rodomas greitis mirksės.
Norėdami, kad greičio ribotuvas vėl imtų veikti, atleiskite ak-
celeratoriaus pedalą ir mirksėjimas automatiškai išsijungia.


Ribotuvo funkcijos išjungimas



)
Pasukite ratuką 1
į padėtį "0"
: greičio ribotuvo funkcija
išjungiama. Toliau rodomas bendras kilometrų skaičius.


Veikimo sutrikimas

Sugedus greičio ribotuvui įvestas į at-
mintį greitis ištrinamas, o vietoj jo ro-
dmenų mirksi brūkšniukai.
Atlikite patikrinimą CITROËN tinklo at-
stovybėje arba kvalifi kuotoje remonto
dirbtuvėje.


)
Nustatykite greičio vertę spausdami mygtuką 2
ar 3
(pvz: 90 km/h).
Po to jūs galite keisti įvestą greitį spausdami mygtukus 2
ir 3
:


-
sumažinti ar padidinti greitį 1 km/h = trumpas paspaudimas,


- sumažinti ar padidinti greitį 5 km/h = ilgas paspaudimas,

- mažinamas ar didinamas 5 km/h pakopomis = paspau-
dus palaikyti.


)
Įjunkite greičio ribotuvą paspausdami mygtuką 4
.

)
Išjunkite greičio ribotuvą paspausdami mygtuką 4
: dis-
plėjaus rodmuo patvirtina išjungimą (PAUSE).

)
Įjunkite greičio ribotuvą iš naujo paspausdami mygtuką 4
.

9
123
VALDYMAS
GREIČIO REGULIATORIUS

Sistema suteikia galimybę važiuoti vieno-
du greičiu, pasirinktu ir įvestu į atmintį pa-
ties vairuotojo, neliečiant akceleratoriaus.
Reguliatoriaus įjungimas
atliekamas
rankiniu būdu: mažiausias nustatytas
greitis gali būti 40 km/h ir turi būti įjungta
ne žemesnė kaip ketvirtoji pavara.
Šios sistemos jungikliai yra išdėstyti ant
rankenėlės A
. Suprogramuoti duomenys yra grupuo-
jami prietaisų skydelio displėjuje.
Jungikliai prie vairo
Rodmenys prietaisų skydelyje

Greičio reguliatorius jokiu būdu
negali pakeisti vairuotojo budru-
mo ir atleisti jo nuo atsakomybės
laikytis greičio apribojimų. Reguliatorius išjungiamas
rankiniu
būdu arba paspaudus stabdžių ar san-
kabos pedalus, arba, dėl saugumo, iš-
jungus ESP sistemą.
Jei akceleratoriaus pedalą paspausite
stipriai, galėsite viršyti įvestą į atmintį
greitį.

Norėdami grįžti prie suprogramuoto greičio,
atleiskite akceleratoriaus pedalą.

Išjungus variklį suprogramuotas greitis
neišlieka atmintyje.

1.
Reguliatoriaus funkcijos įjungimo
ratukas

2.
Greičio suprogramavimo/vertės su-
mažinimo mygtukas

3.
Greičio suprogramavimo/vertės pa-
didinimo mygtukas

4.
Greičio reguliavimo paleidimo arba
sustabdymo mygtukas
5.
Greičio reguliavimo sustabdymo/
atnaujinimo rodmuo

6.
Greičio reguliatoriaus funkcijos įjun-
gimo rodmuo

7.
Įvesto greičio vertė

9
124
VALDYMAS

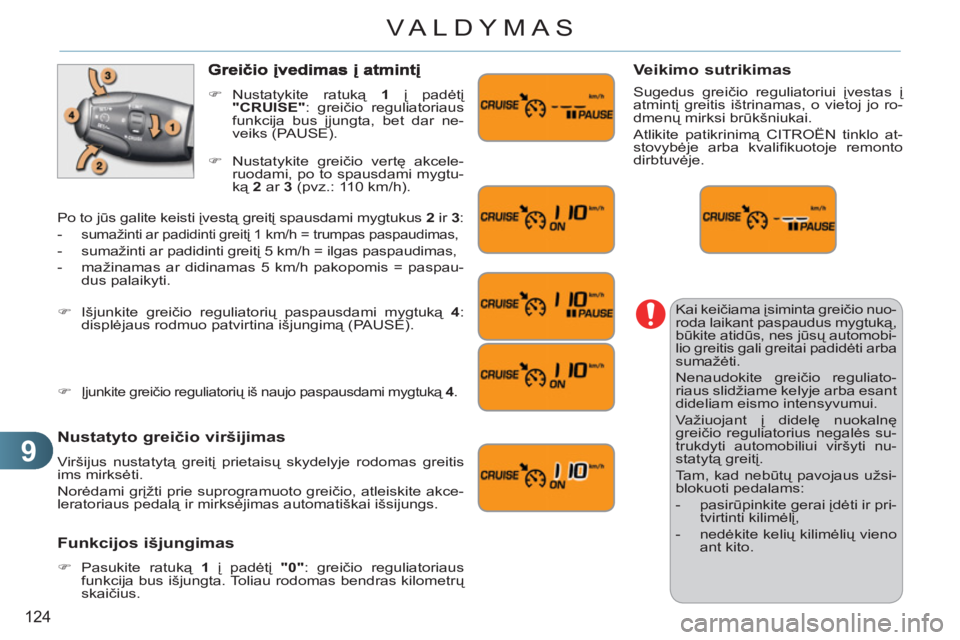

Kai keičiama įsiminta greičio nuo-
roda laikant paspaudus mygtuką,
būkite atidūs, nes jūsų automobi-
lio greitis gali greitai padidėti arba
sumažėti.
Nenaudokite greičio reguliato-
riaus slidžiame kelyje arba esant
dideliam eismo intensyvumui.
Važiuojant į didelę nuokalnę
greičio reguliatorius negalės su-
trukdyti automobiliui viršyti nu-
statytą greitį.
Tam, kad nebūtų pavojaus užsi-
blokuoti pedalams:


- pasirūpinkite gerai įdėti ir pri-
tvirtinti kilimėlį,

- nedėkite kelių kilimėlių vieno
ant kito.




)
Nustatykite ratuką 1
į padėtį
"CRUISE"
: greičio reguliatoriaus
funkcija bus įjungta, bet dar ne-
veiks (PAUSE).

Nustatyto greičio viršijimas

Viršijus nustatytą greitį prietaisų skydelyje rodomas greitis
ims mirksėti.
Norėdami grįžti prie suprogramuoto greičio, atleiskite akce-
leratoriaus pedalą ir mirksėjimas automatiškai išsijungs.


Funkcijos išjungimas



)
Pasukite ratuką 1
į padėtį "0"
: greičio reguliatoriaus
funkcija bus išjungta. Toliau rodomas bendras kilometrų
skaičius.


Veikimo sutrikimas

Sugedus greičio reguliatoriui įvestas į
atmintį greitis ištrinamas, o vietoj jo ro-
dmenų mirksi brūkšniukai.
Atlikite patikrinimą CITROËN tinklo at-
stovybėje arba kvalifi kuotoje remonto
dirbtuvėje.

)
Nustatykite greičio vertę akcele-
ruodami, po to spausdami mygtu-
ką 2
ar 3
(pvz.: 110 km/h).


)
Išjunkite greičio reguliatorių paspausdami mygtuką 4
:
displėjaus rodmuo patvirtina išjungimą (PAUSE).

)

Įjunkite greičio reguliatorių iš naujo paspausdami mygtuką 4
.



Po to jūs galite keisti įvestą greitį spausdami mygtukus 2
ir 3
:


-
sumažinti ar padidinti greitį 1 km/h = trumpas paspaudimas,


- sumažinti ar padidinti greitį 5 km/h = ilgas paspaudimas,

- mažinamas ar didinamas 5 km/h pakopomis = paspau-
dus palaikyti.

9
VALDYMAS

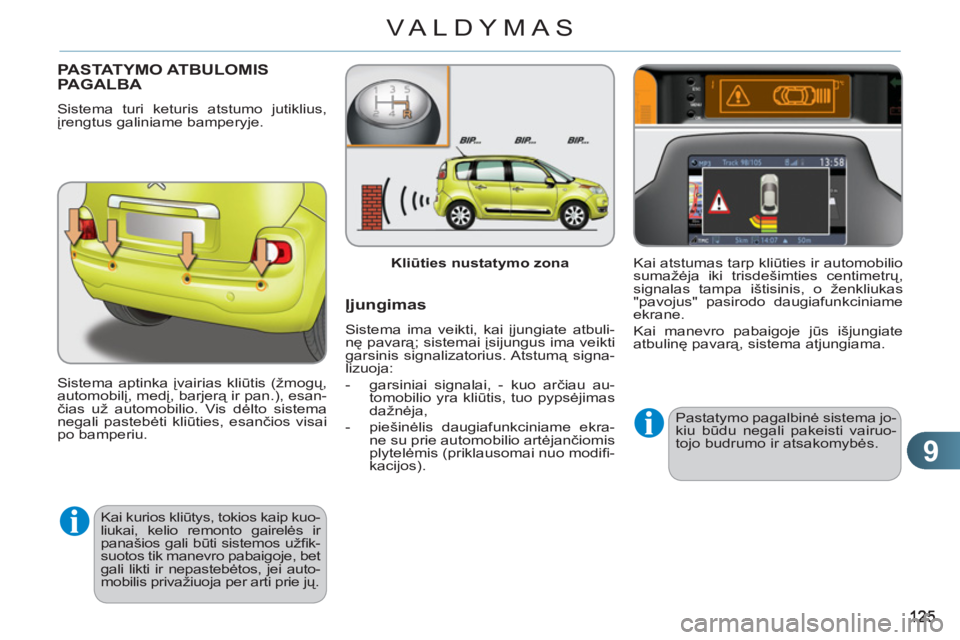

PASTATYMO ATBULOMIS PAGALBA
Sistema turi keturis atstumo jutiklius,
įrengtus galiniame bamperyje.
Sistema aptinka įvairias kliūtis (žmogų,
automobilį, medį, barjerą ir pan.), esan-
čias už automobilio. Vis dėlto sistema
negali pastebėti kliūties, esančios visai
po bamperiu.
Kai kurios kliūtys, tokios kaip kuo-
liukai, kelio remonto gairelės ir
panašios gali būti sistemos užfi k-
suotos tik manevro pabaigoje, bet
gali likti ir nepastebėtos, jei auto-
mobilis privažiuoja per arti prie jų.
Įjungimas

Sistema ima veikti, kai įjungiate atbuli-
nę pavarą; sistemai įsijungus ima veikti
garsinis signalizatorius. Atstumą signa-
lizuoja:


- garsiniai signalai, - kuo arčiau au-
tomobilio yra kliūtis, tuo pypsėjimas
dažnėja,

- piešinėlis daugiafunkciniame ekra-
ne su prie automobilio artėjančiomis
plytelėmis (priklausomai nuo modifi -
kacijos). Pastatymo pagalbinė sistema jo-
kiu būdu negali pakeisti vairuo-
tojo budrumo ir atsakomybės.
Kliūties nustatymo zona

Kai atstumas tarp kliūties ir automobilio
sumažėja iki trisdešimties centimetrų,
signalas tampa ištisinis, o ženkliukas
"pavojus" pasirodo daugiafunkciniame
ekrane.
Kai manevro pabaigoje jūs išjungiate
atbulinę pavarą, sistema atjungiama.

9
126
VALDYMAS

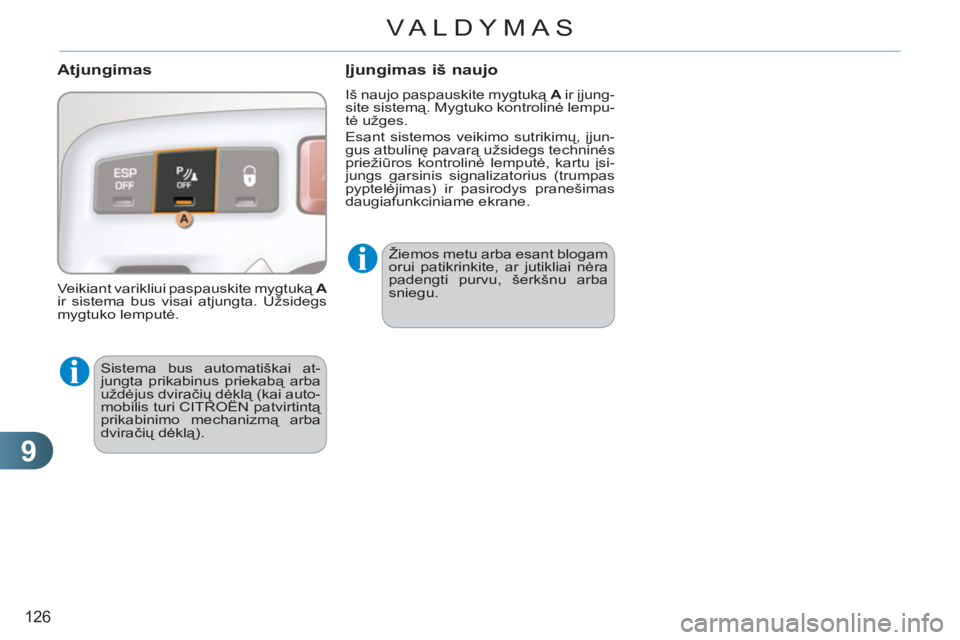

Atjungimas

Sistema bus automatiškai at-
jungta prikabinus priekabą arba
uždėjus dviračių dėklą (kai auto-
mobilis turi CITROËN patvirtintą
prikabinimo mechanizmą arba
dviračių dėklą).
Įjungimas iš naujo

Iš naujo paspauskite mygtuką A
ir įjung-
site sistemą. Mygtuko kontrolinė lempu-
tė užges.
Esant sistemos veikimo sutrikimų, įjun-
gus atbulinę pavarą užsidegs techninės
priežiūros kontrolinė lemputė, kartu įsi-
jungs garsinis signalizatorius (trumpas
pyptelėjimas) ir pasirodys pranešimas
daugiafunkciniame ekrane.
Veikiant varikliui paspauskite mygtuką A

ir sistema bus visai atjungta. Užsidegs
mygtuko lemputė. Žiemos metu arba esant blogam
orui patikrinkite, ar jutikliai nėra
padengti purvu, šerkšnu arba
sniegu.

10
127
TIKRINIMAI

Stiprinanti galią naujovė
Daugiau kaip 40 metų fi rmos TOTAL tyrimo
ir plėtros padaliniai kuria CITROËN auto-
mobiliams tepalus, atitinkančius CITROËN
automobilių moderniausias technines nau-
joves, - ir lenktynėse, ir kasdienėmis važia-
vimo sąlygomis.
Jie jums garantuoja galimybę pasiekti di-
džiausią variklio galią ir jo ilgaamžiškumą.

Optimali jūsų variklio
apsauga
Savojo CITROËN automobilio
techninei priežiūrai naudodami
alyvas TOTAL jūs prisidėsite
prie variklio ilgaamžiškumo ir
jo galios stiprinimo, ir saugosite
aplinką.


rekomenduoja

10
128
TIKRINIMAI
VARIKLIO GAUBTAS

)
Pastumkite į kairę išorinę svirtelę B

ir pakelkite gaubtą.

)
Atkabinkite gaubto ramstį C
.

)
Užfi ksuokite ramstį ir paremkite
gaubtą, kad jis laikytųsi atdaras.

Uždarymas



)
Pakelkite ramstį.

)
Grąžinkite ramstį į jo vietą.

)
Nuleiskite gaubtą ir pabaigoje pa-
leiskite jį, kad užsitrenktų.

)
Patraukite gaubtą ir patikrinkite, ar jis
gerai užsidarė.



)
Atidarykite kairės pusės priekines
duris.

)
Patraukite vidinę rankenėlę A
, esan-
čią durų rėmo apačioje.
Esant uždarytoms kairės pusės
durims, vidinė rankenėlė nelei-
džia atidaryti gaubto.

Atidarymas







Prieš bet kokį įsikišimą į variklio sky-
rių atjunkite "Stop & Start" (sustabdy-
mo ir užvedimo) sistemą, kad nekiltų
pavojus susižeisti, jei variklis auto-
matiškai užsivestų START būdu.

Neatidarykite gaubto esant sti-
priam vėjui.
Kai variklis yra įkaitęs, atsargiai
naudokitės išorine variklio atida-
rymo rankenėle ir variklio gaub-
to ramsčiu (galite nudegti).
