CITROEN C3 PICASSO 2012 Libretti Di Uso E manutenzione (in Italian)

9
IN BREV
E

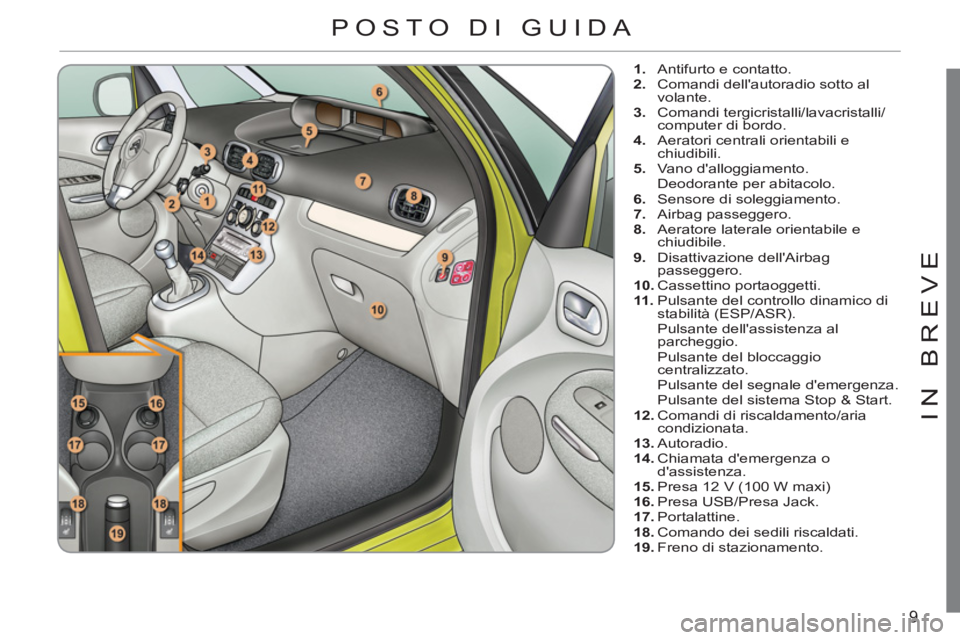

1.
Antifurto e contatto.

2.
Comandi dell'autoradio sotto al
volante.

3.
Comandi tergicristalli/lavacristalli/
computer di bordo.

4.
Aeratori centrali orientabili e
chiudibili.

5.
Vano d'alloggiamento.
Deodorante per abitacolo.

6.
Sensore di soleggiamento.

7.
Airbag passeggero.

8.
Aeratore laterale orientabile e
chiudibile.

9.
Disattivazione dell'Airbag
passeggero.

10.
Cassettino portaoggetti.

11 .
Pulsante del controllo dinamico di
stabilità (ESP/ASR).
Pulsante dell'assistenza al
parcheggio.
Pulsante del bloccaggio
centralizzato.
Pulsante del segnale d'emergenza.
Pulsante del sistema Stop & Start.

12.
Comandi di riscaldamento/aria
condizionata.

13.
Autoradio.

14.
Chiamata d'emergenza o
d'assistenza.

15.
Presa 12 V (100 W maxi)

16.
Presa USB/Presa Jack.

17.
Portalattine.

18.
Comando dei sedili riscaldati.

19.
Freno di stazionamento.



POSTO DI GUIDA

10

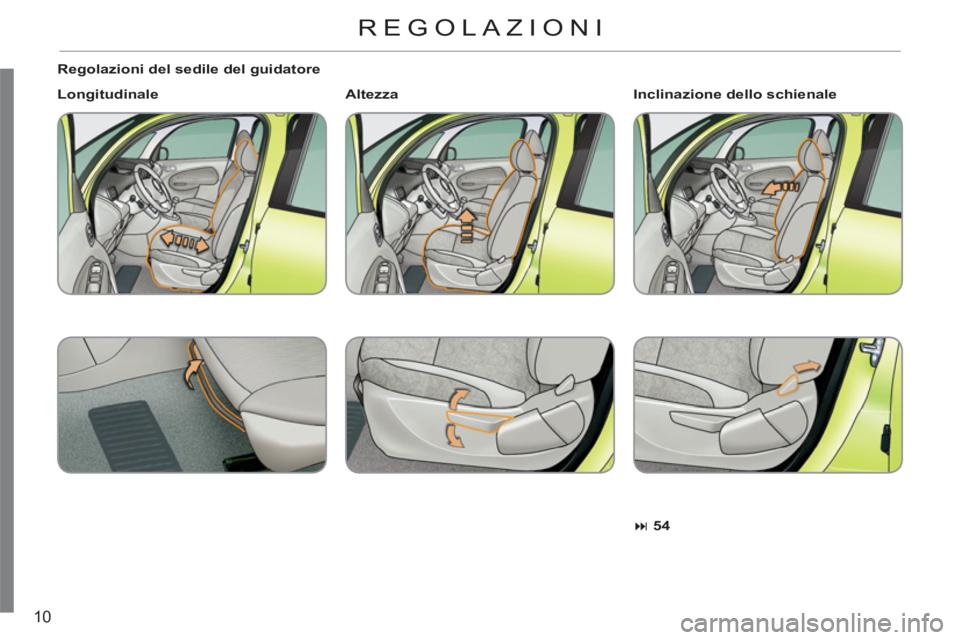

Regolazioni del sedile del guidatore

Longitudinale




54



Inclinazione dello schienale


Altezza

REGOLAZIONI

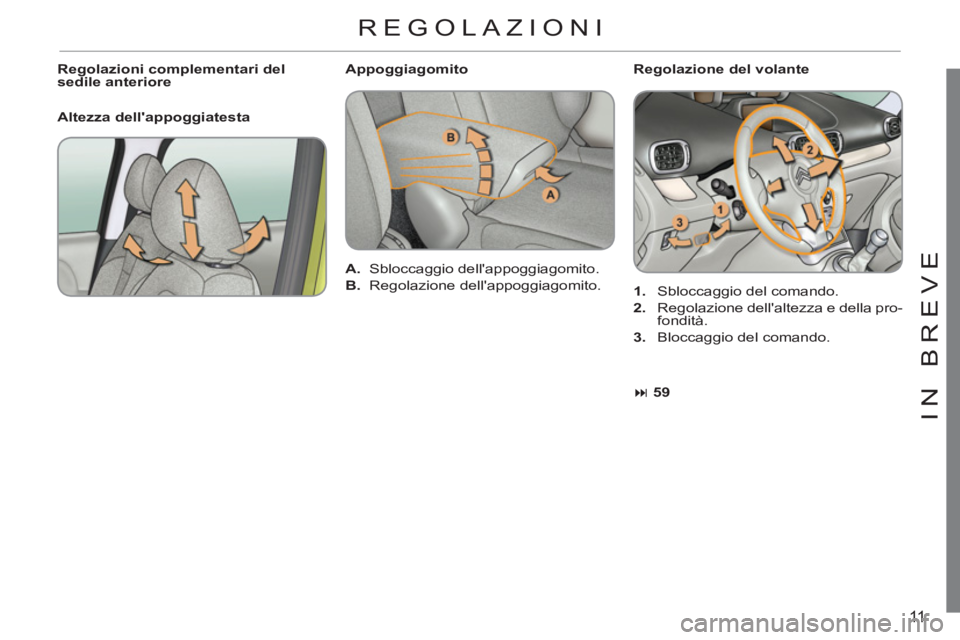

11
IN BREV
E

Regolazione del volante


1.
Sbloccaggio del comando.

2.
Regolazione dell'altezza e della pro-
fondità.

3.
Bloccaggio del comando.
Regolazioni complementari del
sedile anteriore

Altezza dell'appoggiatesta





59



Appoggiagomito


A.
Sbloccaggio dell'appoggiagomito.

B.
Regolazione dell'appoggiagomito.

REGOLAZIONI

12

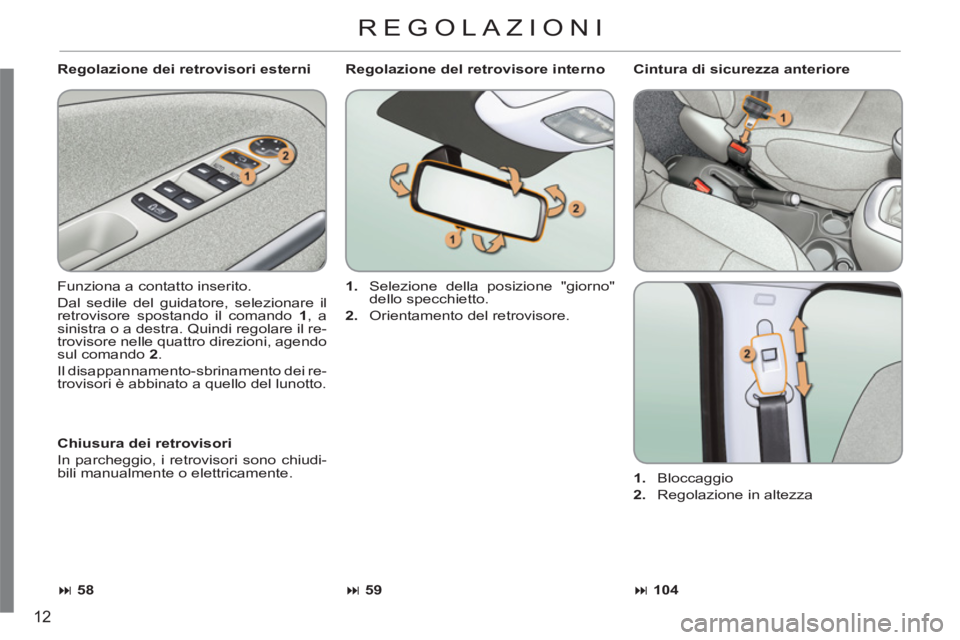

Regolazione dei retrovisori esterni
Funziona a contatto inserito.
Dal sedile del guidatore, selezionare il
retrovisore spostando il comando 1
, a
sinistra o a destra. Quindi regolare il re-
trovisore nelle quattro direzioni, agendo
sul comando 2
.
Il disappannamento-sbrinamento dei re-
trovisori è abbinato a quello del lunotto.
Regolazione del retrovisore interno


1.
Selezione della posizione "giorno"
dello specchietto.

2.
Orientamento del retrovisore.
Cintura di sicurezza anteriore


1.
Bloccaggio

2.
Regolazione in altezza



59




104



Chiusura dei retrovisori

In parcheggio, i retrovisori sono chiudi-
bili manualmente o elettricamente.



58


REGOLAZIONI

13
IN BREV
E

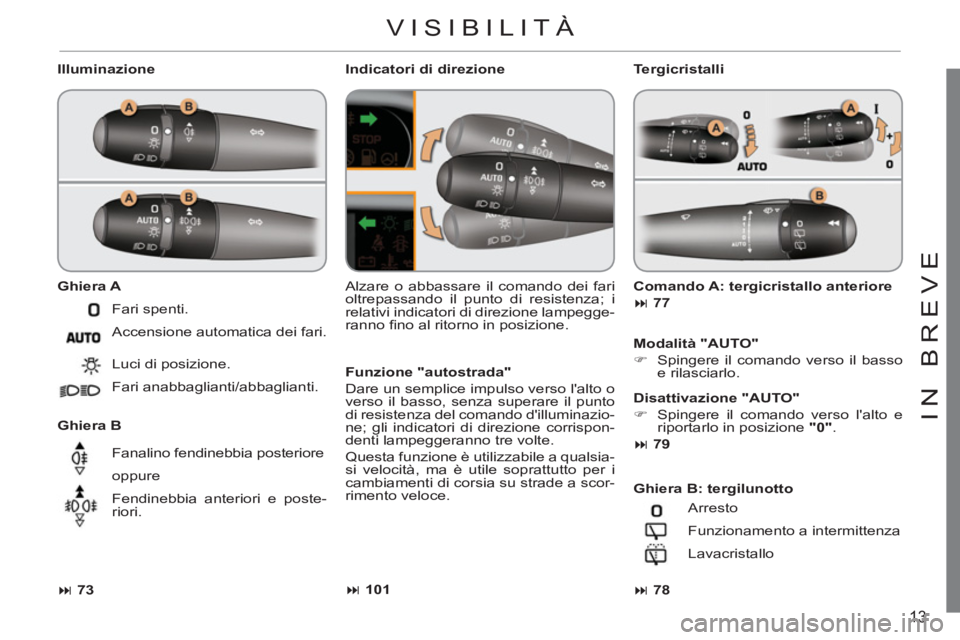

Illuminazione

Ghiera A


Ghiera B
Alzare o abbassare il comando dei fari
oltrepassando il punto di resistenza; i
relativi indicatori di direzione lampegge-
ranno fi no al ritorno in posizione.
Indicatori di direzione

Modalità "AUTO"



)
Spingere il comando verso il basso
e rilasciarlo.

Ghiera B: tergilunotto




73





78


Fari spenti.
Accensione automatica dei fari.
Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fanalino fendinebbia posteriore
oppure
Fendinebbia anteriori e poste-
riori. Arresto
Funzionamento a intermittenza
Lavacristallo
Comando A: tergicristallo anteriore




77

Tergicristalli

Disattivazione "AUTO"



)
Spingere il comando verso l'alto e
riportarlo in posizione "0"
.



79




101


Funzione "autostrada"

Dare un semplice impulso verso l'alto o
verso il basso, senza superare il punto
di resistenza del comando d'illuminazio-
ne; gli indicatori di direzione corrispon-
denti lampeggeranno tre volte.
Questa funzione è utilizzabile a qualsia-
si velocità, ma è utile soprattutto per i
cambiamenti di corsia su strade a scor-
rimento veloce.

VISIBILITÀ

14

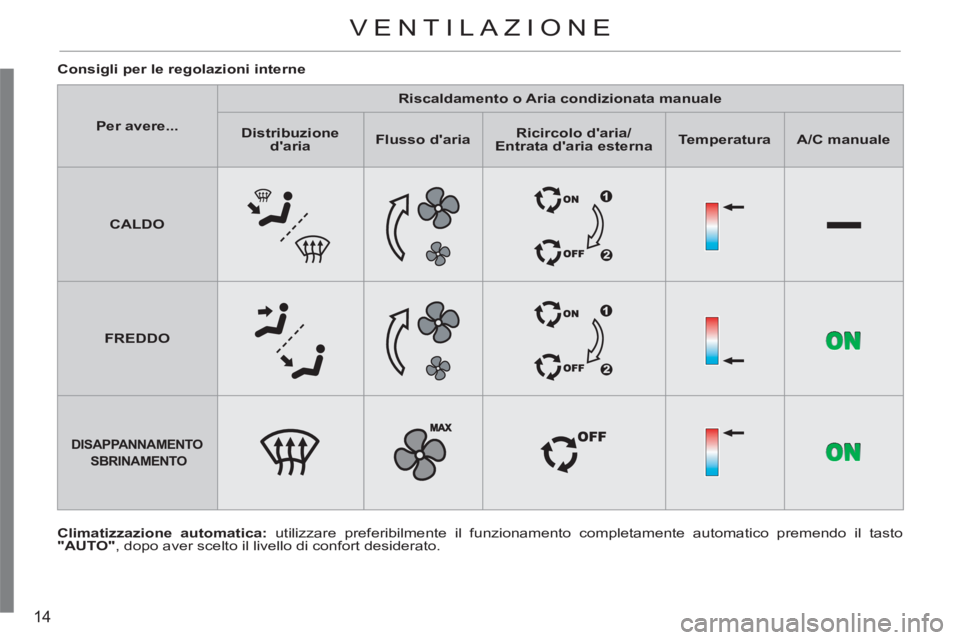

Climatizzazione automatica:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto
"AUTO"
, dopo aver scelto il livello di confort desiderato.
Consigli per le regolazioni interne


VENTILAZIONE



Per avere...



Riscaldamento o Aria condizionata manuale




Distribuzione
d'aria



Flusso d'aria



Ricircolo d'aria/
Entrata d'aria esterna



Temperatura



A/C manuale




CALDO















FREDDO
















DISAPPANNAMENTO
SBRINAMENTO

15
IN BREV
E

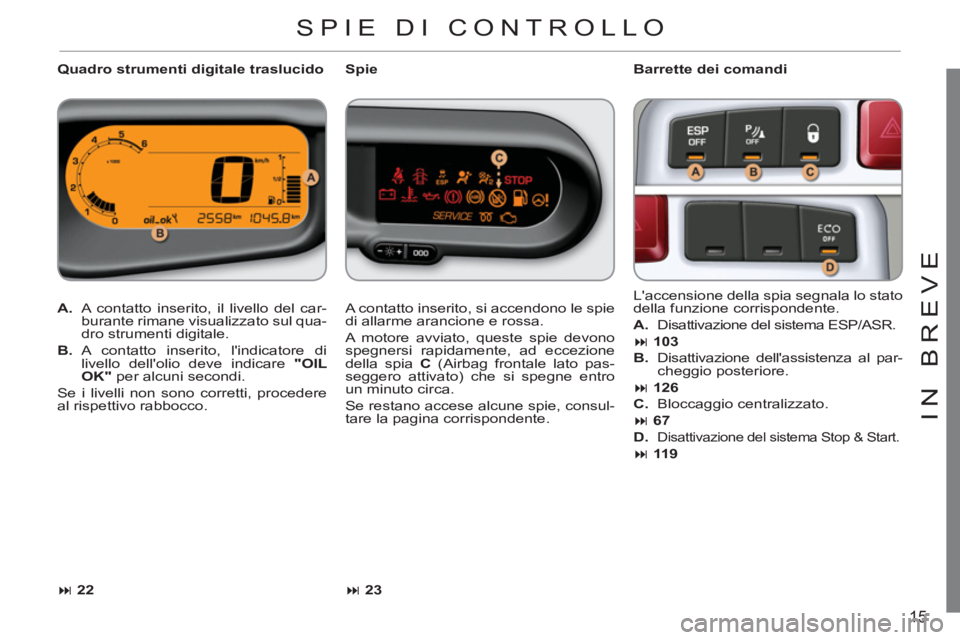

Quadro strumenti digitale traslucido
Barrette dei comandi


A.
A contatto inserito, il livello del car-
burante rimane visualizzato sul qua-
dro strumenti digitale.

B.
A contatto inserito, l'indicatore di
livello dell'olio deve indicare "OIL
OK"
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco. L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Disattivazione del sistema ESP/ASR.



103


B.
Disattivazione dell'assistenza al par-
cheggio posteriore.


126


C.
Bloccaggio centralizzato.


67


D.

Disattivazione del sistema Stop & Start.



11 9



A contatto inserito, si accendono le spie
di allarme arancione e rossa.
A motore avviato, queste spie devono
spegnersi rapidamente, ad eccezione
della spia C
(Airbag frontale lato pas-
seggero attivato) che si spegne entro
un minuto circa.
Se restano accese alcune spie, consul-
tare la pagina corrispondente.
Spie



22




23



SPIE DI CONTROLLO

16

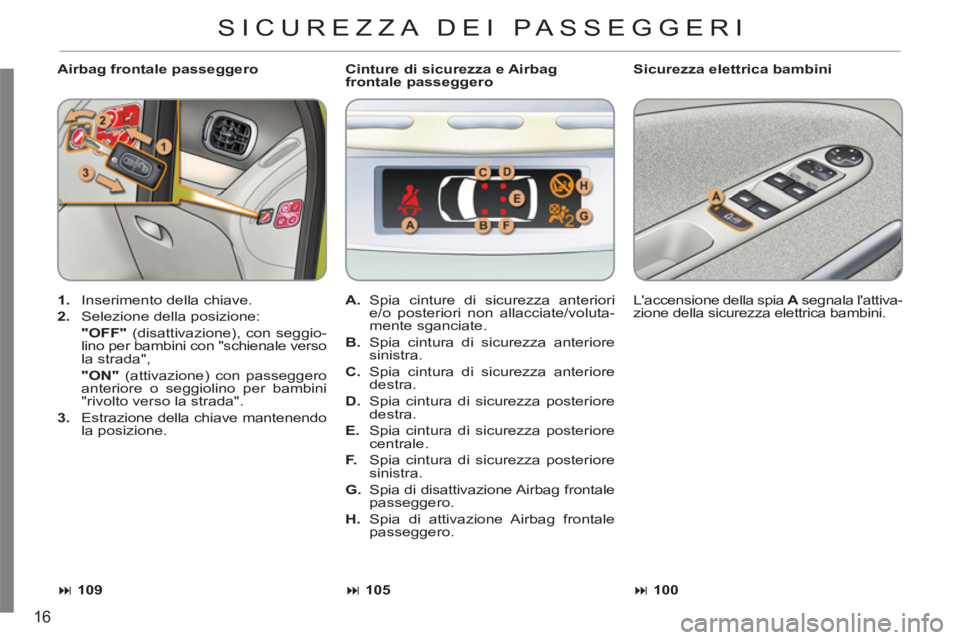

Airbag frontale passeggero
Sicurezza elettrica bambini


1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con seggio-
lino per bambini con "schienale verso
la strada",
"ON"
(attivazione) con passeggero
anteriore o seggiolino per bambini
"rivolto verso la strada".

3.
Estrazione della chiave mantenendo
la posizione. L'accensione della spia A
segnala l'attiva-
zione della sicurezza elettrica bambini.

A.
Spia cinture di sicurezza anteriori
e/o posteriori non allacciate/voluta-
mente sganciate.

B.
Spia cintura di sicurezza anteriore
sinistra.

C.
Spia cintura di sicurezza anteriore
destra.

D.
Spia cintura di sicurezza posteriore
destra.

E.
Spia cintura di sicurezza posteriore
centrale.

F.
Spia cintura di sicurezza posteriore
sinistra.

G.
Spia di disattivazione Airbag frontale
passeggero.

H.
Spia di attivazione Airbag frontale
passeggero.
Cinture di sicurezza e Airbag
frontale passeggero



105





109





100



SICUREZZA DEI PASSEGGERI

17
IN BREV
E

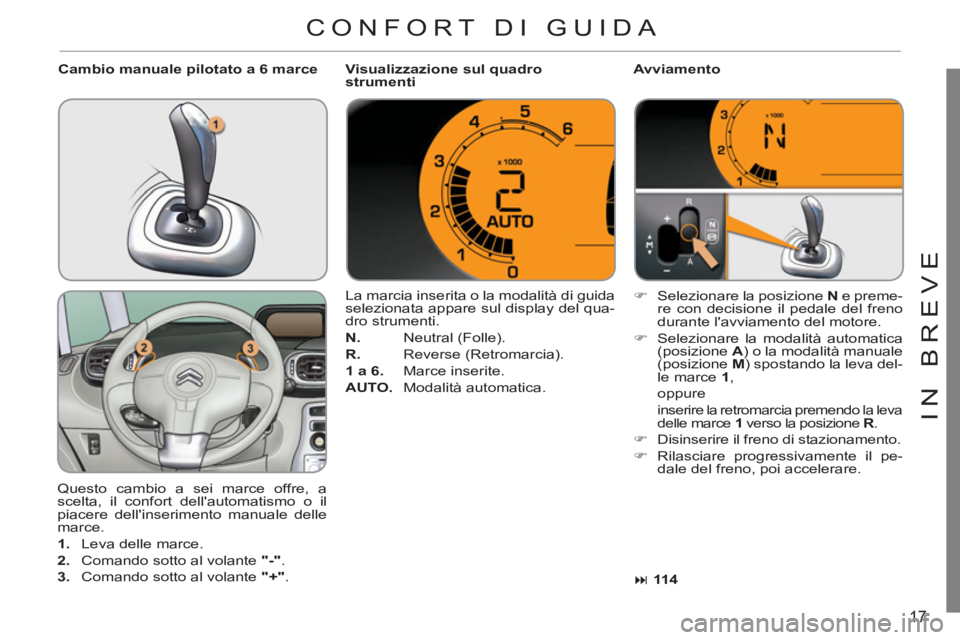

CONFORT DI GUIDA

Questo cambio a sei marce offre, a
scelta, il confort dell'automatismo o il
piacere dell'inserimento manuale delle
marce.


1.
Leva delle marce.

2.
Comando sotto al volante "-"
.

3.
Comando sotto al volante "+"
.
La marcia inserita o la modalità di guida
selezionata appare sul display del qua-
dro strumenti.

N.
Neutral (Folle).

R.
Reverse (Retromarcia).

1
a
6.
Marce inserite.

AUTO.
Modalità automatica.

)
Selezionare la posizione N
e preme-
re con decisione il pedale del freno
durante l'avviamento del motore.

)
Selezionare la modalità automatica
(posizione A
) o la modalità manuale
(posizione M
) spostando la leva del-
le marce 1
,
oppure

inserire la retromarcia premendo la leva
delle marce 1
verso la posizione R
.


)
Disinserire il freno di stazionamento.

)
Rilasciare progressivamente il pe-
dale del freno, poi accelerare.
Cambio manuale pilotato a 6 marce
Visualizzazione sul quadro
strumenti
Avviamento



11 4

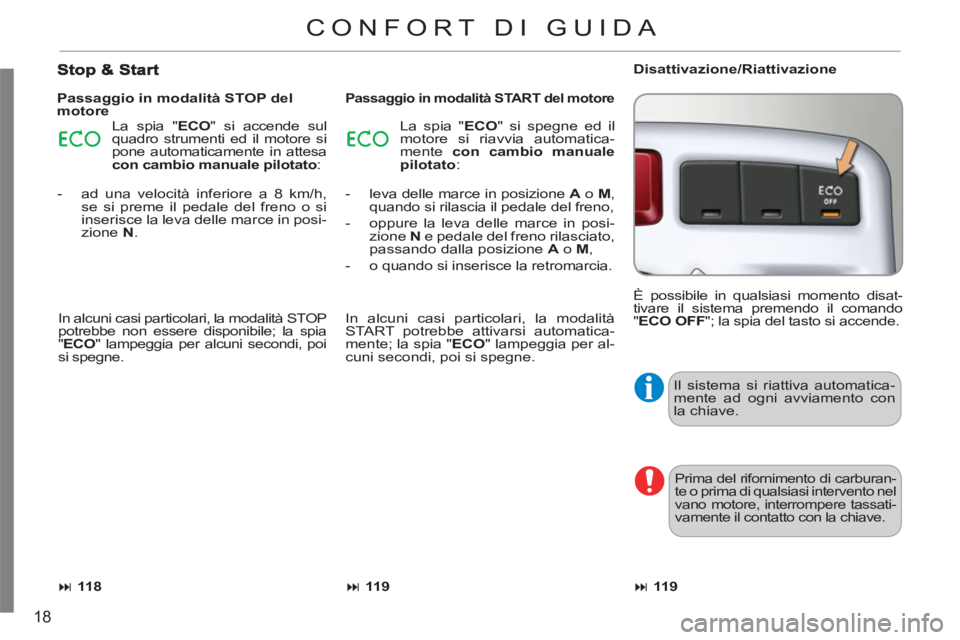

18
Il sistema si riattiva automatica-
mente ad ogni avviamento con
la chiave.
Prima del rifornimento di carburan-
te o prima di qualsiasi intervento nel
vano motore, interrompere tassati-
vamente il contatto con la chiave.
CONFORT DI GUIDA


Passaggio in modalità STOP del
motore


- leva delle marce in posizione A
o M
,
quando si rilascia il pedale del freno,

- oppure la leva delle marce in posi-
zione N
e pedale del freno rilasciato,
passando dalla posizione A
o M
,

- o quando si inserisce la retromarcia.

La spia " ECO
" si accende sul
quadro strumenti ed il motore si
pone automaticamente in attesa
con cambio manuale pilotato
:


- ad una velocità inferiore a 8 km/h,
se si preme il pedale del freno o si
inserisce la leva delle marce in posi-
zione N
.


Passaggio in modalità START del motore

La spia " ECO
" si spegne ed il
motore si riavvia automatica-
mente con cambio manuale
pilotato
:
In alcuni casi particolari, la modalità STOP
potrebbe non essere disponibile; la spia
" ECO
" lampeggia per alcuni secondi, poi
si spegne.



11 8

In alcuni casi particolari, la modalità
START potrebbe attivarsi automatica-
mente; la spia " ECO
" lampeggia per al-
cuni secondi, poi si spegne.



11 9


Disattivazione/Riattivazione
È possibile in qualsiasi momento disat-
tivare il sistema premendo il comando
" ECO OFF
"; la spia del tasto si accende.



11 9
