CITROEN C3 PICASSO 2012 Manual do condutor (in Portuguese)

9
M
ANU
S
EAMENT
O


1.
Anti-roubo e ignição.

2.
Comando do auto-rádio sob o
volante.

3.
Comandos do limpa-vidros/
lava-vidros/computador de bordo.

4.
Ventiladores centrais orientáveis e
obturáveis.

5.
Compartimento de arrumação.
Ambientador.

6.
Sensor de raios solares.

7.
Airbag do passageiro.

8.
Ventilador lateral orientável e
obturável.

9.
Neutralização do airbag do
passageiro.

10.
Porta-luvas.

11 .
Botão de controlo dinâmico de
estabilidade (ESP/ASR).
Botão de ajuda ao estacionamento.
Botão de trancamento centralizado.
Botão do sinal de perigo.
Botão do Stop & Start.

12.
Comandos de aquecimento/ar
condicionado.

13.
Auto-rádio.

14.
Chamada de urgência ou
assistência.

15.
Tomada de 12 V (100 W no máximo)

16.
Tomada USB/Tomada Jack.

17.
Porta-latas.

18.
Comando dos bancos aquecidos.

19.
Travão de estacionamento.

POSTO DE CONDUÇÃO

10

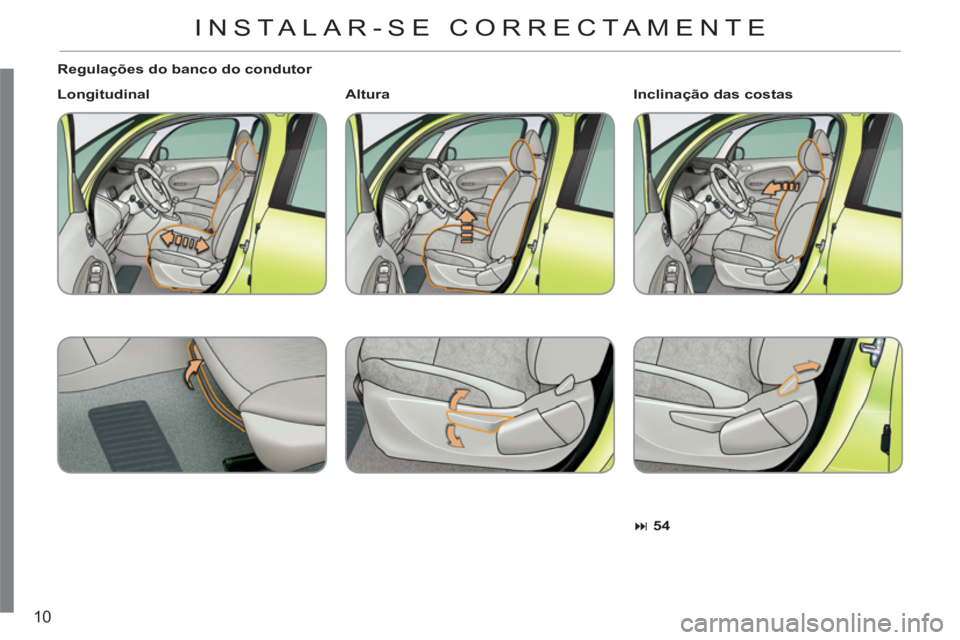

Regulações do banco do condutor

Longitudinal




54



Inclinação das costas


Altura



INSTALAR-SE CORRECTAMENTE

11
M
ANU
S
EAMENT
O

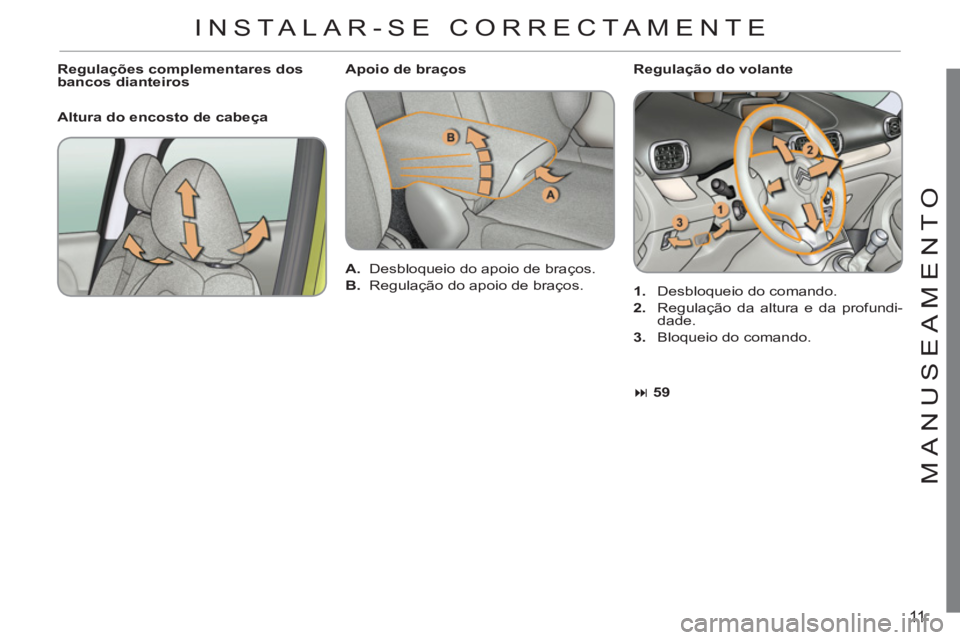

Regulação do volante


1.
Desbloqueio do comando.

2.
Regulação da altura e da profundi-
dade.

3.
Bloqueio do comando.
Regulações complementares dos
bancos dianteiros

Altura do encosto de cabeça





59



Apoio de braços


A.
Desbloqueio do apoio de braços.

B.
Regulação do apoio de braços.



INSTALAR-SE CORRECTAMENTE

12

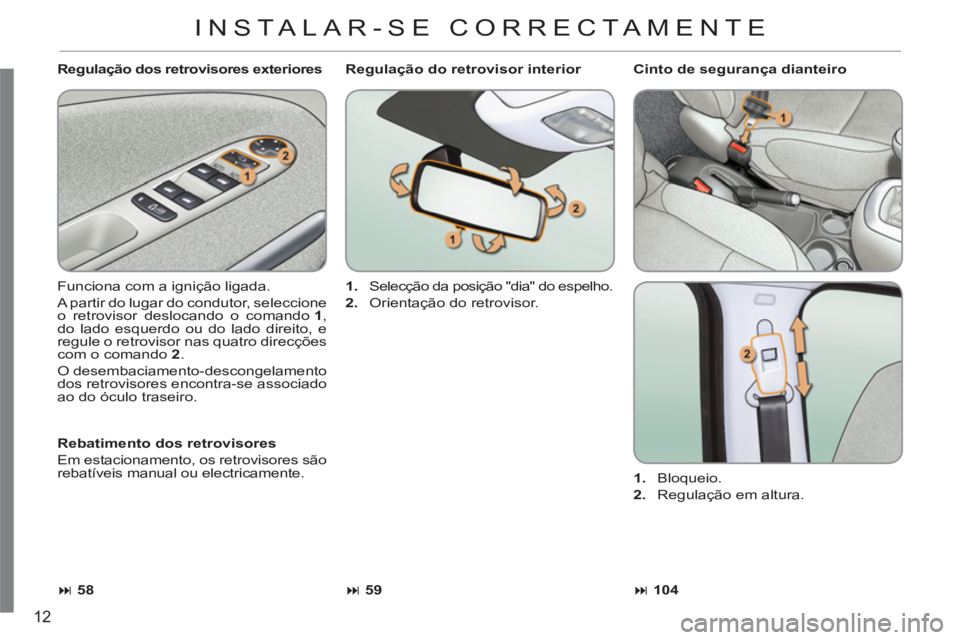

Regulação dos retrovisores exteriores
Funciona com a ignição ligada.
A partir do lugar do condutor, seleccione
o retrovisor deslocando o comando 1
,
do lado esquerdo ou do lado direito, e
regule o retrovisor nas quatro direcções
com o comando 2
.
O desembaciamento-descongelamento
dos retrovisores encontra-se associado
ao do óculo traseiro.
Regulação do retrovisor interior


1.
Selecção da posição "dia" do espelho.

2.
Orientação do retrovisor.
Cinto de segurança dianteiro


1.
Bloqueio.

2.
Regulação em altura.



59




104



Rebatimento dos retrovisores

Em estacionamento, os retrovisores são
rebatíveis manual ou electricamente.



58




INSTALAR-SE CORRECTAMENTE

13
M
ANU
S
EAMENT
O

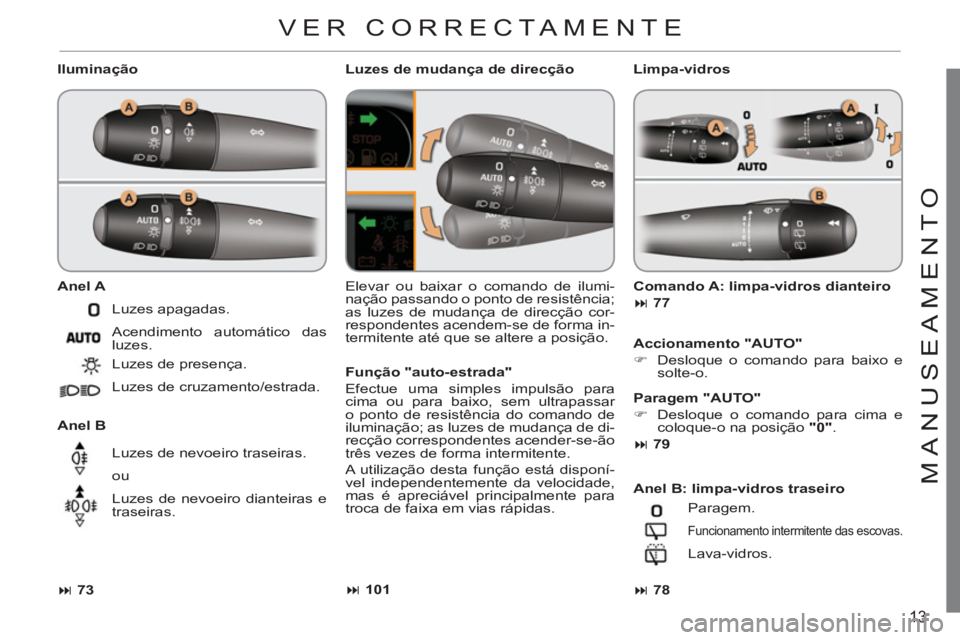

Iluminação

Anel A


Anel B
Elevar ou baixar o comando de ilumi-
nação passando o ponto de resistência;
as luzes de mudança de direcção cor-
respondentes acendem-se de forma in-
termitente até que se altere a posição.
Luzes de mudança de direcção

Accionamento "AUTO"



)
Desloque o comando para baixo e
solte-o.

Anel B: limpa-vidros traseiro




73





78


Luzes apagadas.
Acendimento automático das
luzes.
Luzes de presença.
Luzes de cruzamento/estrada.
Luzes de nevoeiro traseiras.
ou
Luzes de nevoeiro dianteiras e
traseiras. Paragem.

Funcionamento intermitente das escovas.

Lava-vidros.
Comando A: limpa-vidros dianteiro




77

Limpa-vidros

Paragem "AUTO"



)
Desloque o comando para cima e
coloque-o na posição "0"
.



79




101


Função "auto-estrada"

Efectue uma simples impulsão para
cima ou para baixo, sem ultrapassar
o ponto de resistência do comando de
iluminação; as luzes de mudança de di-
recção correspondentes acender-se-ão
três vezes de forma intermitente.
A utilização desta função está disponí-
vel independentemente da velocidade,
mas é apreciável principalmente para
troca de faixa em vias rápidas.
VER CORRECTAMENTE

14

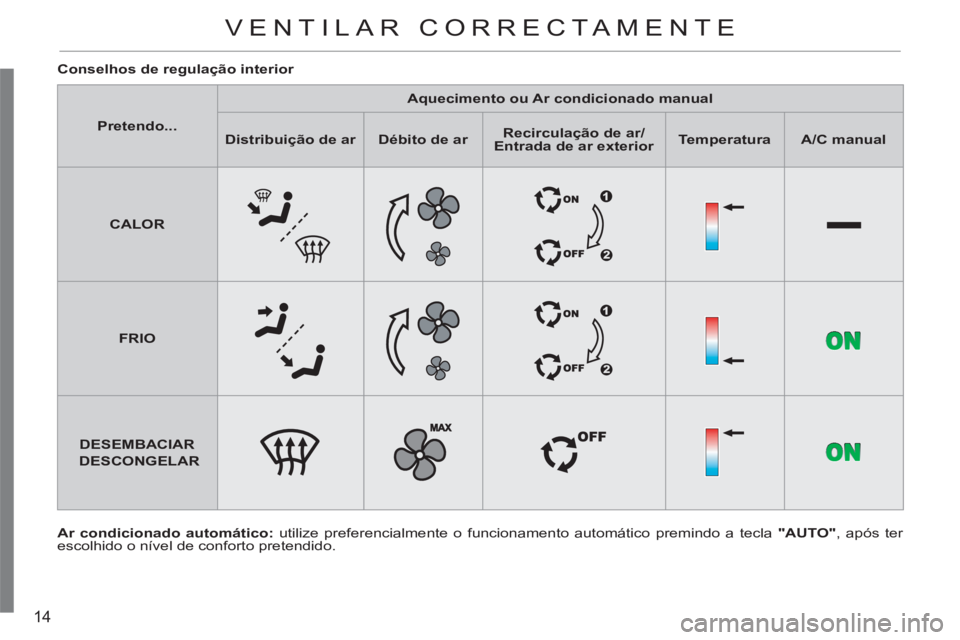

Ar condicionado automático:
utilize preferencialmente o funcionamento automático premindo a tecla "AUTO"
, após ter
escolhido o nível de conforto pretendido.
Conselhos de regulação interior
VENTILAR CORRECTAMENTE



Pretendo...



Aquecimento ou Ar condicionado manual




Distribuição de ar



Débito de ar



Recirculação de ar/
Entrada de ar exterior



Temperatura



A/C manual




CALOR















FRIO















DESEMBACIAR

DESCONGELAR

15
M
ANU
S
EAMENT
O

Mostrador digital translúcido
Barras de comandos


A.
Com a ignição ligada, o nível de
combustível é apresentado no mos-
trador digital.

B.
Com a ignição ligada, o indicador de
nível de óleo deve indicar "OIL OK"

durante alguns segundos.
Se os níveis estiverem incorrectos, pro-
ceda ao abastecimento correspondente. A iluminação do visor assinala o estado
da função correspondente.


A.
Neutralização do sistema ESP/
ASR.


103


B.
Neutralização da ajuda ao estacio-
namento traseiro.


126


C.
Trancamento centralizado.


67


D.
Neutralização do Stop & Start.


11 9



Com a ignição ligada, as luzes avisado-
ras de alerta laranja e vermelho acen-
dem-se.
Com o motor em funcionamento, estas
luzes avisadoras deverão apagar-se rapi-
damente, excepto a luz avisadora C
(air-
bag frontal do passageiro activado) que
se apaga passado cerca de um minuto.
Se permanecerem luzes avisadoras
acesas, consulte a respectiva página.
Luzes avisadoras



22




23


VIGIAR CORRECTAMENTE

16

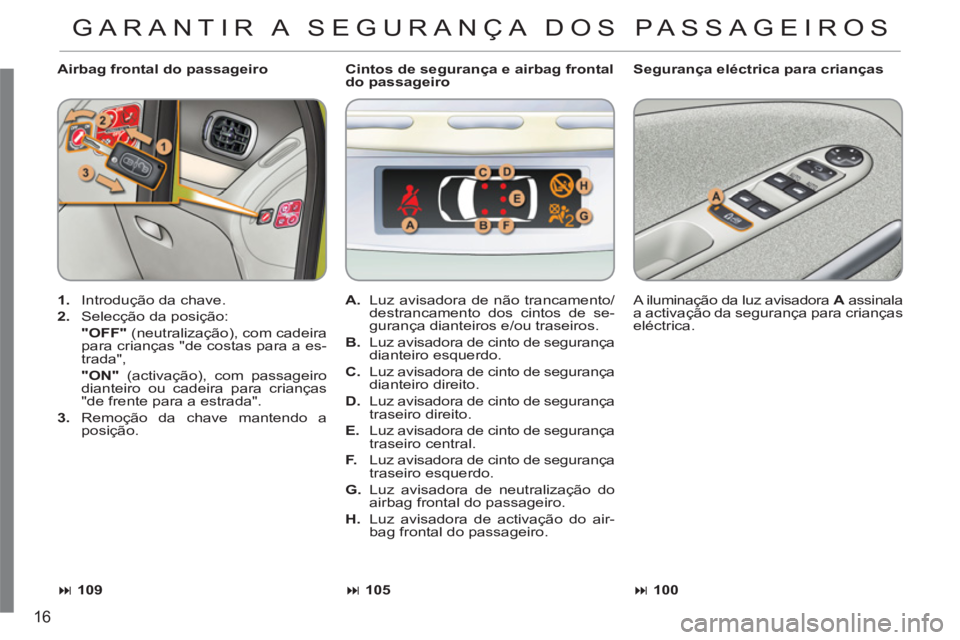

Airbag frontal do passageiro
Segurança eléctrica para crianças


1.
Introdução da chave.

2.
Selecção da posição:
"OFF"
(neutralização), com cadeira
para crianças "de costas para a es-
trada",
"ON"
(activação), com passageiro
dianteiro ou cadeira para crianças
"de frente para a estrada".

3.
Remoção da chave mantendo a
posição. A iluminação da luz avisadora A
assinala
a activação da segurança para crianças
eléctrica.

A.
Luz avisadora de não trancamento/
destrancamento dos cintos de se-
gurança dianteiros e/ou traseiros.

B.
Luz avisadora de cinto de segurança
dianteiro esquerdo.

C.
Luz avisadora de cinto de segurança
dianteiro direito.

D.
Luz avisadora de cinto de segurança
traseiro direito.

E.
Luz avisadora de cinto de segurança
traseiro central.

F.
Luz avisadora de cinto de segurança
traseiro esquerdo.

G.
Luz avisadora de neutralização do
airbag frontal do passageiro.

H.
Luz avisadora de activação do air-
bag frontal do passageiro.
Cintos de segurança e airbag frontal
do passageiro



105





109





100





GARANTIR A SEGURANÇA DOS PASSAGEIROS

17
M
ANU
S
EAMENT
O

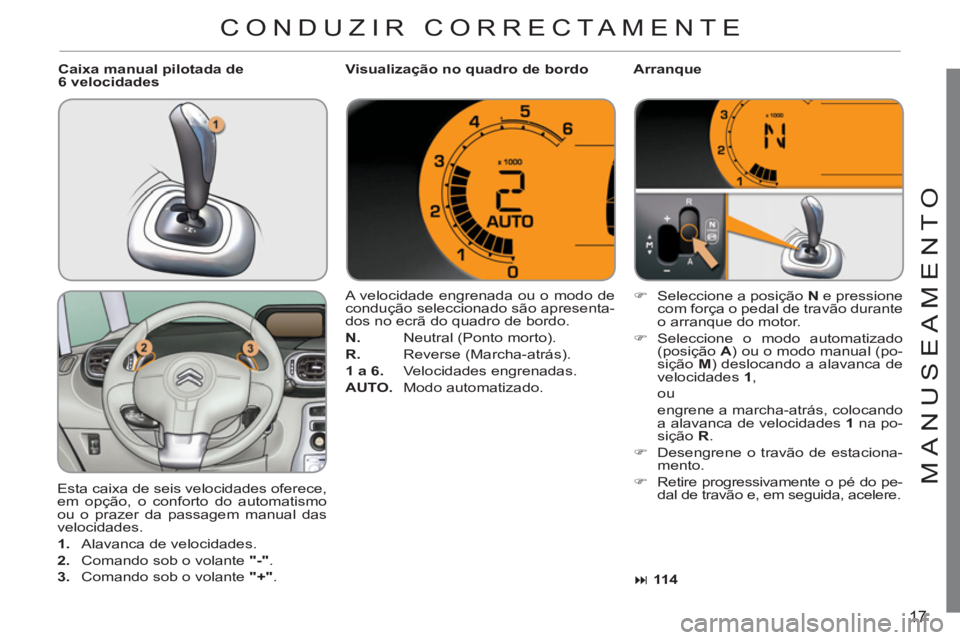

CONDUZIR CORRECTAMENTE

Esta caixa de seis velocidades oferece,
em opção, o conforto do automatismo
ou o prazer da passagem manual das
velocidades.


1.
Alavanca de velocidades.

2.
Comando sob o volante "-"
.

3.
Comando sob o volante "+"
.
A velocidade engrenada ou o modo de
condução seleccionado são apresenta-
dos no ecrã do quadro de bordo.

N.
Neutral (Ponto morto).

R.
Reverse (Marcha-atrás).

1 a 6.
Velocidades engrenadas.

AUTO.
Modo automatizado.

)
Seleccione a posição N
e pressione
com força o pedal de travão durante
o arranque do motor.

)
Seleccione o modo automatizado
(posição A
) ou o modo manual (po-
sição M
) deslocando a alavanca de
velocidades 1
,
ou
engrene a marcha-atrás, colocando
a alavanca de velocidades 1
na po-
sição R
.

)
Desengrene o travão de estaciona-
mento.

)
Retire progressivamente o pé do pe-
dal de travão e, em seguida, acelere.
Caixa manual pilotada de
6 velocidades
Visualização no quadro de bordo
Arranque



11 4

18
O sistema reactiva-se automa-
ticamente em cada novo arran-
que com a chave.
Antes do enchimento de combustí-
vel ou antes de qualquer intervenção
sob o capot, desligue imperativa-
mente a ignição com a chave.
CONDUZIR CORRECTAMENTE

Passagem para o modo STOP domotor


- alavanca de velocidades na posi-
ção A
ou M
, quando libertar o pedal
de travão,

-
ou alavanca de velocidades na po-
sição N
e pedal de travão libertado,
quando passar para a posição A
ou M
,

- ou quando engrenar a marcha-
atrás.

Stop & Start

O avisador " ECO
" acende-se no
quadro de bordo e o motor é colo-
cado automaticamente em vigilân-
cia com a caixa manual pilotada
:



- a uma velocidade inferior a 8 km/h,
quando pressionar o pedal de tra-
vão ou passar a alavanca de veloci-
dades para a posição N
. Passa
gem para o modo START do motor
O avisador " ECO
" apaga-se e
o arranque do motor é efectua-
do automaticamente com uma
caixa manual pilotada
:
Em determinados casos específi cos,
o modo STOP pode encontrar-se indis-
ponível; o avisador " ECO
" acende-se
de forma intermitente durante alguns
segundos e, em seguida, apaga-se.



11 8

Em determinados casos específi cos, o
modo START pode accionar-se automa-
ticamente; o avisador " ECO
" acende-se
de forma intermitente durante alguns
segundos e, em seguida, apaga-se.



11 9


Neutraliza
ção/Reactivação
Poderá, a qualquer momento, neutra-
lizar o sistema através do comando
" ECO OFF
"; o avisador da tecla acen-
de-se.



11 9
