Page 151 of 245
11
INFORMATIONS PRATIQUES

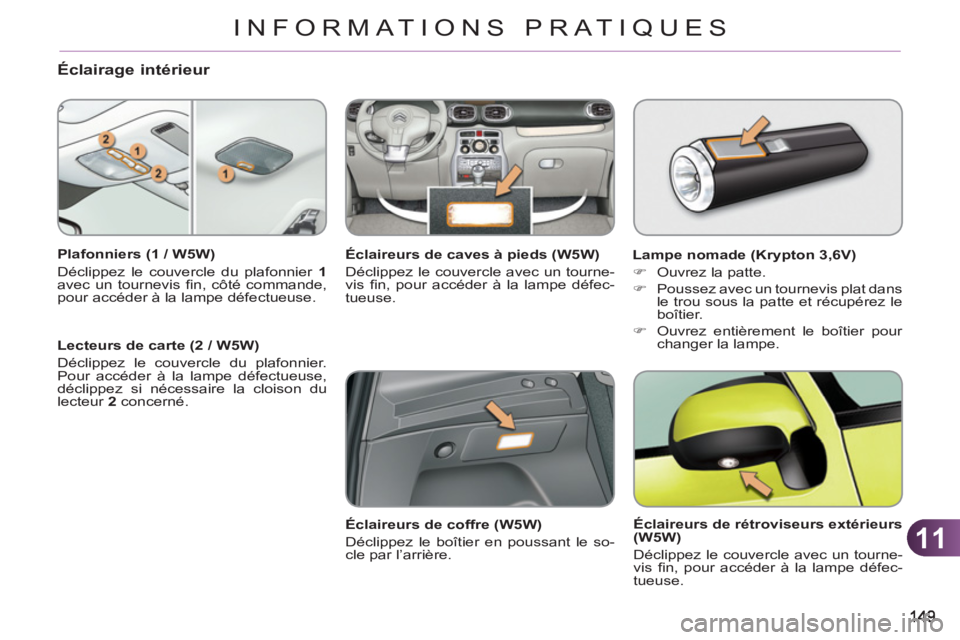

Éclairage intérieur
Plafonniers (1 / W5W)
Déclippez le couvercle du plafonnier 1
avec un tournevis fi n, côté commande,
pour accéder à la lampe défectueuse.
Lecteurs de carte (2 / W5W)
Déclippez le couvercle du plafonnier.
Pour accéder à la lampe défectueuse,
déclippez si nécessaire la cloison du
lecteur 2
concerné.
Éclaireurs de caves à pieds (W5W)
Déclippez le couvercle avec un tourne-
vis fi n, pour accéder à la lampe défec-
tueuse.
Éclaireurs de coffre (W5W)
Déclippez le boîtier en poussant le so-
cle par l’arrière.
Lampe nomade (Krypton 3,6V)
)
Ouvrez la patte.
)
Poussez avec un tournevis plat dans
le trou sous la patte et récupérez le
boîtier.
)
Ouvrez entièrement le boîtier pour
changer la lampe.
Éclaireurs de rétroviseurs extérieurs
(W5W)
Déclippez le couvercle avec un tourne-
vis fi n, pour accéder à la lampe défec-
tueuse.
Page 152 of 245
11
INFORMATIONS PRATIQUES
CITROËN décline toute respon-
sabilité pour les frais occasion-
nés par la remise en état de votre
véhicule ou les dysfonctionne-
ments résultant de l’installation
d’accessoires auxiliaires non
fournis, non recommandés par
CITROËN et non installés selon
ses prescriptions, en particulier
lorsque la consommation de
l’ensemble des appareils sup-
plémentaires branchés dépasse
10 milliampères.
Installation d’accessoires
électriques
Le circuit électrique de votre vé-
hicule est conçu pour fonction-
ner avec les équipements de
série ou optionnels.
Avant d’installer d’autres équi-
pements ou accessoires électri-
ques sur votre véhicule, consul-
tez le réseau CITROËN ou un
atelier qualifi é.

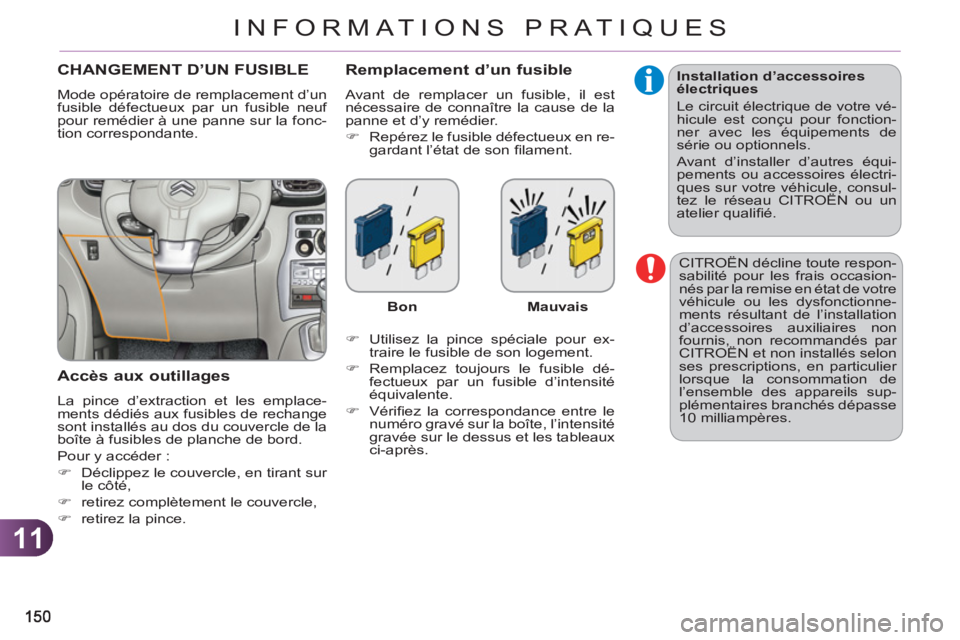

CHANGEMENT D’UN FUSIBLE
Mode opératoire de remplacement d’un
fusible défectueux par un fusible neuf
pour remédier à une panne sur la fonc-
tion correspondante.
Accès aux outillages
La pince d’extraction et les emplace-
ments dédiés aux fusibles de rechange
sont installés au dos du couvercle de la
boîte à fusibles de planche de bord.
Pour y accéder :
)
Déclippez le couvercle, en tirant sur
le côté,
)
retirez complètement le couvercle,
)
retirez la pince.
Remplacement d’un fusible
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de la
panne et d’y remédier.
)
Repérez le fusible défectueux en re-
gardant l’état de son fi lament.
)
Utilisez la pince spéciale pour ex-
traire le fusible de son logement.
)
Remplacez toujours le fusible dé-
fectueux par un fusible d’intensité
équivalente.
)
Vérifi ez la correspondance entre le
numéro gravé sur la boîte, l’intensité
gravée sur le dessus et les tableaux
ci-après.
Bon
Mauvais
Page 153 of 245
11
151
INFORMATIONS PRATIQUES
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la
partie inférieure de la planche de bord
(côté gauche).
Accès aux fusibles
)
voir le paragraphe «Accès aux
outillages».
Tableaux des fusibles
Fusible N°
Intensité
Fonctions
FH36
5 A
Boîtier de servitude remorque.
FH37
15 A
Alimentation prise accessoires caravane.
FH38
20 A
Navigation après-vente.
FH39
20 A
Sièges chauffants.
FH40
30 A
Boîtier de servitude remorque.
Fusible N°
Intensité
Fonctions
F1
15 A
Essuie-vitre arrière.
F2
-
Non utilisé.
F3
5 A
Calculateur airbags et prétensionneurs
pyrotechniques.
F4
10 A
Capteur d’angle volant, air conditionné, contacteur
d’embrayage, pompe fi ltre à particules, prise
diagnostic, débitmètre d’air.
F5
30 A
Platine de lève-vitres, commande lève-vitre
passager, moteur de lève-vitres avant.
F6
30 A
Moteur de lève-vitres arrière et moteur de lève-vitre
conducteur.
F7
5 A
Plafonnier et lecteur de carte avant, éclairage boîte
à gants, lampe nomade, liseuses arrière.
Page 154 of 245
11
152
INFORMATIONS PRATIQUES
Fusible N°
Intensité
Fonctions
F8
20 A
Écran multifonction, autoradio, radio navigation.
F9
30 A
Autoradio (seconde monte), prise 12 V.
F10
15 A
Commandes au volant.
F11
15 A
Antivol, prise diagnostic.
F12
15 A
Capteur de pluie / luminosité, boîtier de servitude
remorque.
F13
5 A
Contacteur de stop principal, boîtier servitude
moteur.
F14
15 A
Calculateur d’aide au stationnement, affi cheur
des témoins de ceintures, calculateur d’airbag,
combiné, air conditionné, USB box.
F15
30 A
Verrouillage.
F16
-
Non utilisé.
F17
40 A
Dégivrage lunette arrière et rétroviseurs extérieurs.
SH
-
Shunt PARC.
Page 155 of 245
11
153
INFORMATIONS PRATIQUES

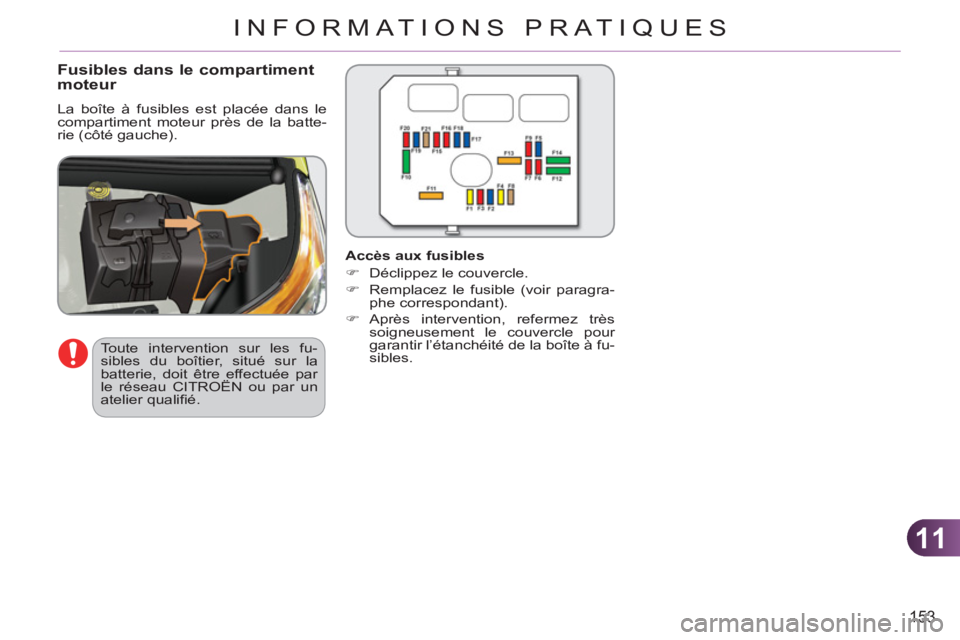

Fusibles dans le compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batte-
rie (côté gauche).
Toute intervention sur les fu-
sibles du boîtier, situé sur la
batterie, doit être effectuée par
le réseau CITROËN ou par un
atelier qualifi é.
Accès aux fusibles
)
Déclippez le couvercle.
)
Remplacez le fusible (voir paragra-
phe correspondant).
)
Après intervention, refermez très
soigneusement le couvercle pour
garantir l’étanchéité de la boîte à fu-
sibles.
Page 156 of 245
11
154
INFORMATIONS PRATIQUES

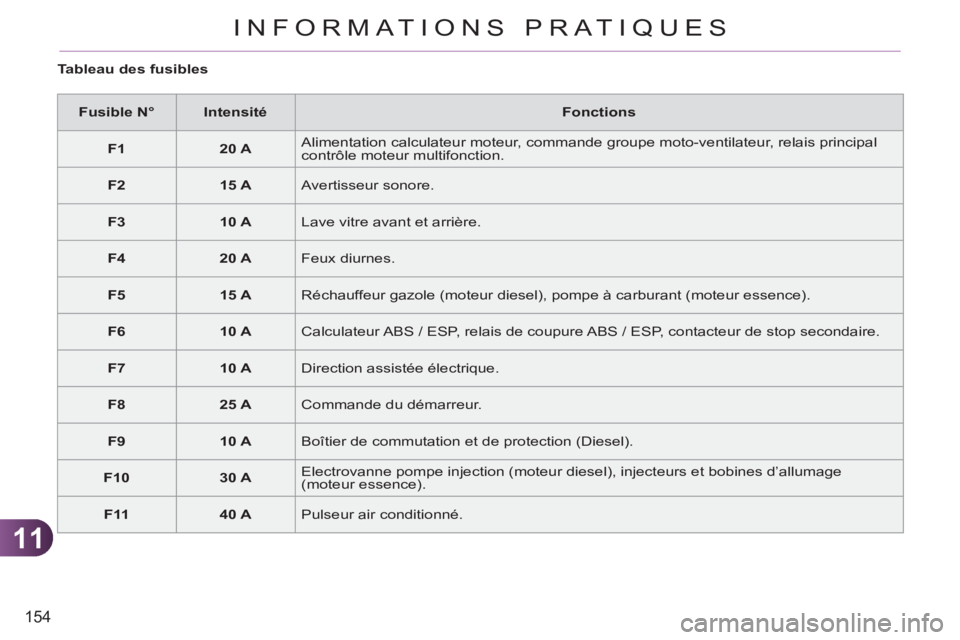

Tableau des fusibles
Fusible N°
Intensité
Fonctions
F1
20 A
Alimentation calculateur moteur, commande groupe moto-ventilateur, relais principal
contrôle moteur multifonction.
F2
15 A
Avertisseur sonore.
F3
10 A
Lave vitre avant et arrière.
F4
20 A
Feux diurnes.
F5
15 A
Réchauffeur gazole (moteur diesel), pompe à carburant (moteur essence).
F6
10 A
Calculateur ABS / ESP, relais de coupure ABS / ESP, contacteur de stop secondaire.
F7
10 A
Direction assistée électrique.
F8
25 A
Commande du démarreur.
F9
10 A
Boîtier de commutation et de protection (Diesel).
F10
30 A
Electrovanne pompe injection (moteur diesel), injecteurs et bobines d’allumage
(moteur essence).
F11
40 A
Pulseur air conditionné.
Page 157 of 245
11
INFORMATIONS PRATIQUES

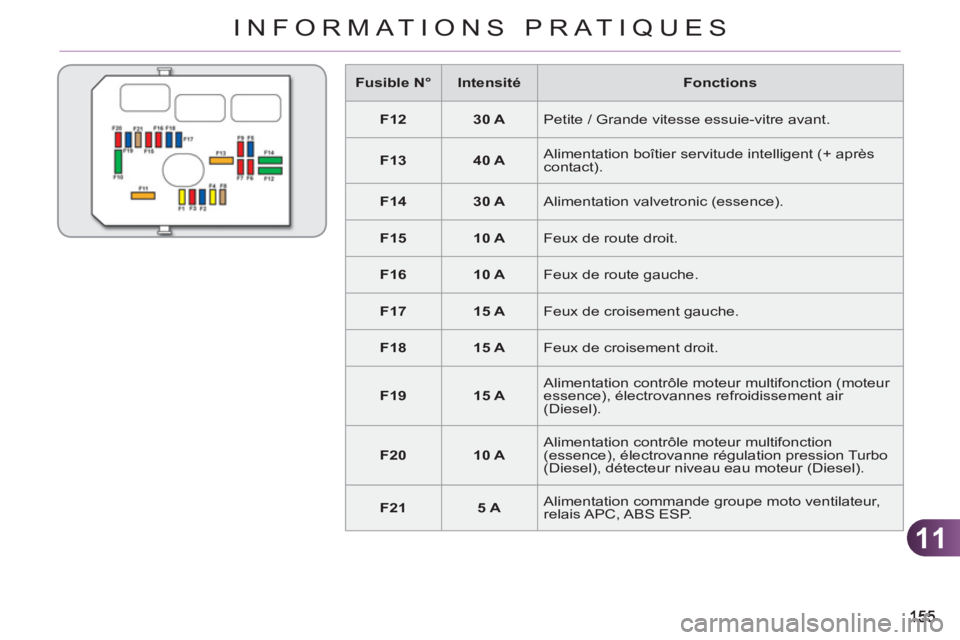

Fusible N°
Intensité
Fonctions
F12
30 A
Petite / Grande vitesse essuie-vitre avant.
F13
40 A
Alimentation boîtier servitude intelligent (+ après
contact).
F14
30 A
Alimentation valvetronic (essence).
F15
10 A
Feux de route droit.
F16
10 A
Feux de route gauche.
F17
15 A
Feux de croisement gauche.
F18
15 A
Feux de croisement droit.
F19
15 A
Alimentation contrôle moteur multifonction (moteur
essence), électrovannes refroidissement air
(Diesel).
F20
10 A
Alimentation contrôle moteur multifonction
(essence), électrovanne régulation pression Turbo
(Diesel), détecteur niveau eau moteur (Diesel).
F21
5 A
Alimentation commande groupe moto ventilateur,
relais APC, ABS ESP.
Page 158 of 245
11
156
INFORMATIONS PRATIQUES

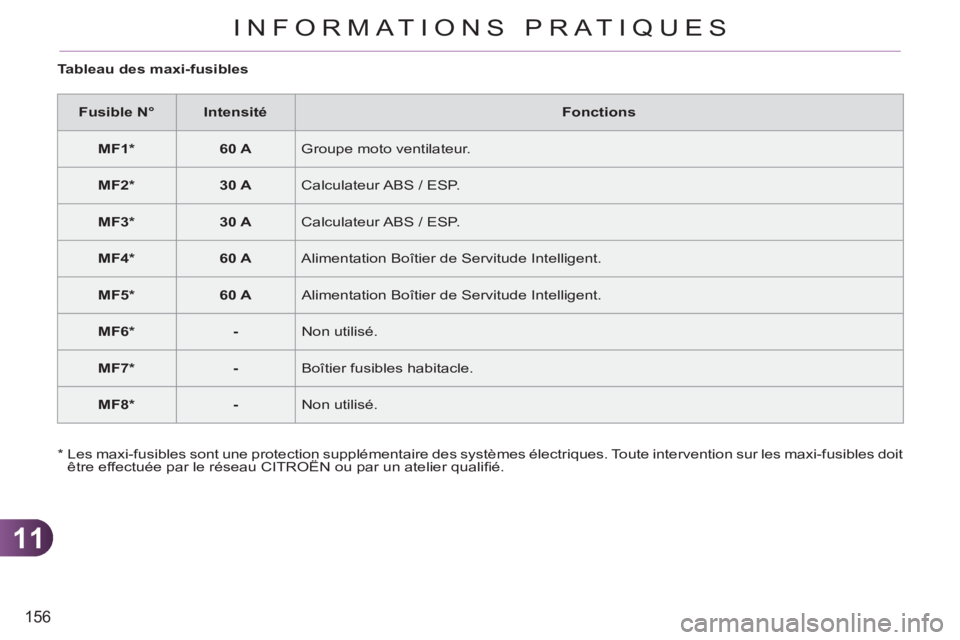

Tableau des maxi-fusibles
Fusible N°
Intensité
Fonctions
MF1 *
60 A
Groupe moto ventilateur.
MF2 *
30 A
Calculateur ABS / ESP.
MF3 *
30 A
Calculateur ABS / ESP.
MF4 *
60 A
Alimentation Boîtier de Servitude Intelligent.
MF5 *
60 A
Alimentation Boîtier de Servitude Intelligent.
MF6 *
-
Non utilisé.
MF7 *
-
Boîtier fusibles habitacle.
MF8 *
-
Non utilisé.
*
Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit
être effectuée par le réseau CITROËN ou par un atelier qualifi é.
Page 159 of 245
11
INFORMATIONS PRATIQUES
BATTERIE
Mode opératoire pour recharger votre
batterie déchargée ou pour démarrer le
moteur à partir d’une autre batterie.
Accès à la batterie
Démarrer à partir d’une autre
batterie
)
Connectez le câble rouge à la borne
(+) de la batterie en panne A
, puis
à la borne (+) de la batterie de se-
cours B
.
)
Connectez une extrémité du câble
vert ou noir à la borne (-) de la bat-
terie de secours B
.
)
Connectez l’autre extrémité du câ-
ble vert ou noir au point de masse
déporté (-) de votre véhicule.
)
Démarrez le véhicule dépanneur.
)
Actionnez le démarreur du véhicule
en panne et laissez tourner le mo-
teur.
)
Attendez le retour au ralenti et dé-
branchez les câbles.
La batterie est située sous le capot mo-
teur.
Pour y accéder :
)
ouvrez le capot avec la manette in-
térieure, puis extérieure,
)
fi xez la béquille de capot,
)
soulevez le cache plastique de la
borne (+).
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et
de caractéristiques spécifi ques,
qui nécessite, en cas de débran-
chement ou de remplacement,
l’intervention exclusive du ré-
seau CITROËN ou d’un atelier
qualifi é.
Le non-respect de ces consi-
gnes risque d’entraîner une usu-
re prématurée de la batterie.
Après le remontage de la batte-
rie par le réseau CITROËN ou
par un atelier qualifi é, le Stop
& Start ne sera actif qu’après
une immobilisation continue du
véhicule, dont la durée dépend
des conditions climatiques et
de l’état de charge de la batte-
rie (jusqu’à environ 8 heures).
Page 160 of 245
11
158
INFORMATIONS PRATIQUES
Les batteries contiennent des
substances nocives telles que
l’acide sulfurique et le plomb.
Elles doivent être éliminées se-
lon les prescriptions légales et
ne doivent en aucun cas être
jetées avec les ordures ména-
gères.
Remettez les piles et les batte-
ries usées à un point de collecte
spécial.

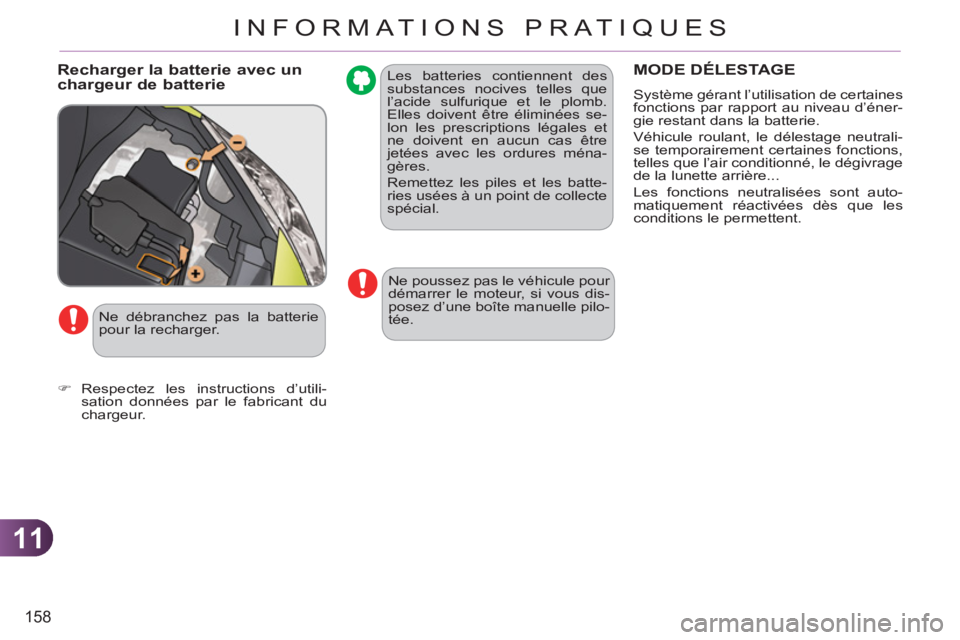

Recharger la batterie avec unchargeur de batterie MODE DÉLESTAGE
Système gérant l’utilisation de certaines
fonctions par rapport au niveau d’éner-
gie restant dans la batterie.
Véhicule roulant, le délestage neutrali-
se temporairement certaines fonctions,
telles que l’air conditionné, le dégivrage
de la lunette arrière...
Les fonctions neutralisées sont auto-
matiquement réactivées dès que les
conditions le permettent.
Ne poussez pas le véhicule pour
démarrer le moteur, si vous dis-
posez d’une boîte manuelle pilo-
tée.
Ne débranchez pas la batterie
pour la recharger.
)
Respectez les instructions d’utili-
sation données par le fabricant du
chargeur.
