CITROEN C3 PICASSO 2014 Kasutusjuhend (in Estonian)

11
Praktiline informatsioon
189

"Multimeedia":

pooleldi integreeritud navigatsioon, bluetooth ®
käed vabad, DVD mängija, USB Box, eraldinavigatsioonisüsteemid, kaartide uuenduse CD, Hi-Fi moodul, radarihoiatus, Wifi,multimeedia alus, telefonide alused, iPhone®
laadija, head-up display...

Paigaldades sõidukisse elektriseadmeid, mis ei ole Automobiles CITROËN poolt pakutavad, võite omasõiduki elektrisüsteeme kahjustada japõhjustada liiga suur t kütusekulu. Palun pidage seda soovitust silmas japöörduge CITROËN esindusse, kus teile tutvustatakse sobivat varustust jalisaseadmeid.

Raadiosaatjate aktiveerimine
Enne, kui paigaldate välise andtennigasõidukisse raadiosaatja, võtke ühendust CITROËN esindusega,
kust saate nende raadiosaatjatenäitajad (sagedusriba, maksimaalne väljundvõimsus, antenni asukoht, paigaldustingimused), mida võib vastavalt Autode Elektromagnetilise Ühilduvuse Direktiivile (2004/104/CE) teie autosse paigaldada.
CITROËN esinduses on saadavalka sõiduki kere ja salongi puhastus-ja hooldusvahendid - sealhulgas"TECHNATURE" sarja ökoloogilisedvahendid -, vedelikus (klaasipesu...), täpselt teie sõiduki kerevärvi toonis vär vi parandamise pliiatsid jaaerosoolid, täidised (rehvi ajutise parandamise komplekti täidis...), ....

Mõnedes riikides on tur vavestide, ohukolmnurkade, varupirnide ja varukaitsmete olemasolu autos kohustuslik.

Praktiline informatsioon
190





Rattaketid
Talvel parandavad ketid veojõudu ja sõiduki käitumist pidurduse ajal.

Kette tohib paigaldada vaid esiratastele.Kette ei tohi paigaldada kompaktselevarurattale.
Pidage kinni teie riigis kehtivatestrattakettidele esitatavatest nõuetest janendega seotud kiiruspiirangutest.


Vältige sõitmist ilma lumeta teel, et mitte vigastada rehve ja teekatet. Enne sõitma minekut võiksite kettide paigaldamist tasasel ja kuival pinnal harjutada. Kui teie sõidukil onalumiiniumveljed, kontrollige, et ükski keti osa või kinnituskohad ei puutuks vastu velge.

Kõikidele ori
ginaalrehvidele (15", 16 ", 17 ") saabkette paigaldada.
Originaalrehvi mõõdud Maksimaalne lüli suurus
1
95 / 60 R15 9 mm
1
95 / 55 R16 9 mm
2
05 / 45 R17 7 mm
Põh
jalikumat infot saate CITROËN esindusest
või kvalifitseeritud tööko
jast.


Kasutusjuhised
)Kui peate sõidu kettige paigaldamiseks
katkestama, parkige sõiduk tee äärde
tasasesse kohta.)Rakendage seisupidur ja asetage ratastele
tõkiskingad, et vältida sõiduki libisemist.)Paigaldage ketid vastavalt tootja juhistele.)Käivitage sõiduk aeglaselt ja sõitke paar minutit kiirusel alla 50 km/h. )Peatage sõiduk ja kontrollige, kas ketid on
korralikult pingul.

Kasutage ainult neid kette, mis on mõeldud teie sõiduki rehvitüübile :

12
Tehvinilsed näitajad
191
*

Ainult Venemaal.

**
Maksimaalne võimsus vastav mootori testpingil saadud näitajale olenevalt Euroopa määtuste poolt paika pandud tingimustest (direktiiv 1999/99/CE)
BENSIINIMOOTORIDVTi 95VTi 115*VTi 120VTi 115 *VTi 120
Tüüp variant versioon :SH ...8FP05FJ0*5FS05FJ8/P *5FS8/P
Töömaht
(cm3)

1 397 1 598 1 598

Silindri läbimõõt x kolvikäik (mm)
77 x 75
77 x 85,8 77 x 85,8
Maksimaalne võimsus : EM
Ü norm (kW)
** 70
84 *

88
84 *

88

Maksimaalne pöörete arv
(p/min) 6 000
5 200
*
6 000
5 200
*6 000

Maksimaalne pöördemoment : EMÜ norm (Nm)13 6160
160

Maksimaalse pöördemomendi režiim
(p/min)

4 000

4 250

4 250


Kütus PliivabaPliivaba
Pliivaba

K
atalüsaator jah jah jah
KÄIGUKASTID

Manuaal(5 käiku)
Manuaal (5 käiku)
Elektriliselt juhitav manuaal(6 käiku)
ÕLIPAAGI MAHT (liitrites)








Mootor (vahetatava filtriga)
4,25 4,25
4,25

















Mootorid ja käigukastid

Tehvinilsed näitajad
192

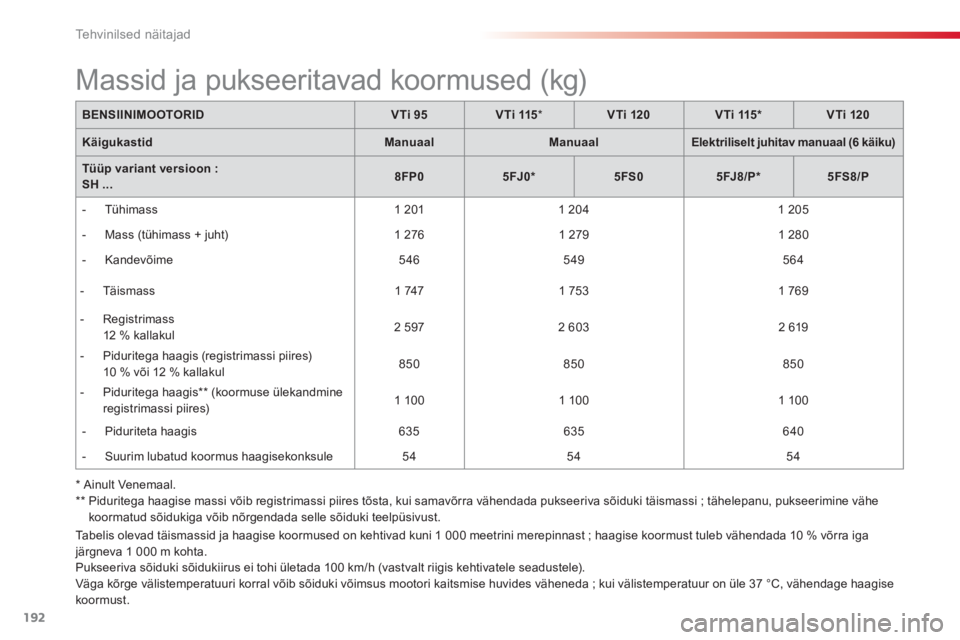

Tabelis olevad täismassid ja haagise koormused on kehtivad kuni 1 000 meetrini merepinnast ; haagise koormust tuleb vähendada 10 % võrra iga järgneva 1 000 m kohta.
Pukseeriva sõiduki sõidukiirus ei tohi ületada 100 km/h (vastvalt riigis kehtivatele seadustele).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur on üle 37 °C, vähendage haagise
koormust.
* Ainult Venemaal.** Piduritega haagise massi võib registrimassi piires tõsta, kui samavõrra vähendada pukseeriva sõiduki täismassi ; tähelepanu, pukseerimine vähe koormatud sõidukiga võib nõrgendada selle sõiduki teelpüsivust.
BENSIINIMOOTORIDVTi 95VTi 115*VTi 120VTi 115 * VTi 120
KäigukastidManuaalManuaalElektriliselt juhitav manuaal (6 käiku)
Tüüp variant versioon: SH ...8FP05FJ0 *5FS05FJ8/P *5FS8/P


- T
ühimass
1 201
1 204 1 205


- Mass
(tühimass + juht)

1 276
1 279

1 280



-
Kandevõime
546
549
564
-
Täismass
1747

1 753
1 769

-
Registrimass
12 % kallakul
2 597
2 603

2 619
- Piduritega haagis (registrimassi piires)

10 % või 12 % kallakul 850
850850

- Pidurite
ga haagis ** (koormuse ülekandmineregistrimassi piires)
1 100
1 100
1 100



-
Piduriteta haagis635
635
640



- Suurim lubatud koormus haagisekonksule
54 54 54

Massid ja pukseeritavad koormused (kg)

12
Tehvinilsed näitajad
193
GPLMOOTORVTi 95
Tüüp variant versioon :SH...8FN0/GPL
Töömaht
(cm3)
1 397

Silindri läbimõõt x kolvikäik (mm)77 x 75

* Maksimaalne võimsus : EM
Ü norm (kW) *70

Maksimaalne pöörete arv
(p/min) 6 000

Maksimaalne pöördemoment : EMÜ norm
(Nm)
13 6

Maksimaalse pöördemomendi režiim (p/min)

4 000

KütusGPL / Pliivaba
K
atalüsaator Jah
KÄIGUKASTID

Manuaal(5 käiku)

ÕLIPAAGI MAH
T(liitrites)
Mootor
(vahetatava filtriga)
4,25

*
Maksimaalne võimsus vastav mootori testpin
gil saadud näitajale olenevalt Euroopa määtuste poolt paika pandud tingimustest (direktiiv 1999/99/CE).

















Mootorid ja käigukastid

Tehvinilsed näitajad
194
GPLMOOTORVTi 95
KäigukastManuaal
Tüüp variant versioon : SH...8FN0/GPL


- T
ühimass
1 301



- Mass
(tühimass + juht)

1 376



-
Kandevõime446
- Täismass
1747
- Registrimass
12 % kallakul
2 597
- Pidurite
ga haagis (registrimassi piires)

12 % kallakul 850
- Piduritega haagis * (koormuse ülekandmineregistrimassi piires)

1 100



- Piduriteta haagis650



-
Suurim lubatud koormus haagisekonksule
54
*

Piduritega haagise massi võib registrimassi piires tõsta, kui samavõrra vähendada pukseeriva sõiduki täismassi ; tähelepanu, pukseerimine vähe koormatud sõidukiga võib nõrgendada selle sõiduki teelpüsivust.
Tabelis olevad täismassid
ja haagise koormused on kehtivad kuni 1 000 meetrini merepinnast ; haagise koormust tuleb vähendada 10 % võrra iga järgneva 1 000 m kohta.
Pukseeriva sõiduki sõidukiirus ei tohi ületada 100 km/h (vastvalt riigis kehtivatele seadustele).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur on üle 37 °C, vähendage haagise
koormust.

Massid ja pukseeritavad koormused (kg)

12
Tehvinilsed näitajad
195
DIISELMOOTORIDHDi 90 FAPe-HDi 90 FAPHDI 115 FAP
Tüüp variant versioon : SH ...9HP09HP8/P/S9HD8
Töömaht (cm3)
1 5601 560
1 560
Silindri läbimõõt x kolvikäik (mm)

75 x 88,3
75 x 88,3 75 x 88,3
Maksimaalne võimsus : EM
Ü norm (kW)
*68
68
84
Maksimaalne pöörete arv
(p/min)
4 000

4 000
3 600

Maksimaalne pöördemoment : EMÜ norm (Nm)230
230
270

Maksimaalse pöördemomendi režiim (p/min)

1 750 1 750 1 750

Kütus DiiselDiisel
Diisel

Katalüsaator jah jah jah
T
ahmafilter jah jah jah
KÄIGUKASTID

Manuaal (5 käiku)Elektriliselt juhitav manuaal (6 käiku)

Manuaal (6 käiku)
ÕLIPAAGI MAHT(liitrites)


Mootor (vahetatava filtriga) 3,75
3,75 3,75
.../
S: Stop & Star t süsteemiga e-HDi mudel.


















Mootorid ja käigukastid


*
Maksimaalne võimsus vastav mootori testpingil saadud näitajale olenevalt Euroopa määtuste poolt paika pandud tingimustest (direktiiv 1999/99/CE).

Tehvinilsed näitajad
196
* Piduritega haagise massi võib registrimassi piires tõsta, kui samavõrra vähendada pukseeriva sõiduki täismassi ; tähelepanu, pukseerimine vähe
koormatud sõidukiga võib nõrgendada selle sõiduki teelpüsivust.
DIISELMOOTORIDHDi 90 FAPe-HDi 90 FAPHDi 115 FAP
KäigukastidManuaalElektriliselt juhitav manuaalManuaal
Tüüp variant versioon : SH ...9HP09HP8/P/S9HD8



- Tühimass
1 2771 313
1 318



- Mass
(tühimass + juht)

1 3521 388

1 393



-
Kandevõime
502 498

489

-
Täismass

1 779

1 811
1 807
-
Registrimass
12 % kallakul
2 979
3 011
2 757
- Pidurite
ga haagis (registrimassi piires)

10 % või 12 % kallakul 1 2001 200
950
- Piduritega haagis * (koormuse ülekandmineregistrimassi piires)
1 2001 200

1 200



- Piduriteta haagis675
675
675



-
Suurim lubatud koormus haagisekonksule 54
54 54
Tabelis olevad täismassid
ja haagise koormused on kehtivad kuni 1 000 meetrini merepinnast ; haagise koormust tuleb vähendada 10 % võrra iga järgneva 1 000 m kohta.
Pukseeriva sõiduki sõidukiirus ei tohi ületada 100 km/h (vastvalt riigis kehtivatele seadustele).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmise huvides väheneda ; kui välistemperatuur on üle 37 °C, vähendage haagise
k
oormust.
Massid ja pukseeritavad koormused (kg)

12
Tehvinilsed näitajad
197





Mõõtmed (mm)

Tehvinilsed näitajad
198






















Sõiduki identifitseerimine
Erinevad tähistused, mis aitavad sõidukit kindlaks teha ja üles leida.



A.
Seerianumber parempoolsel esiukse
postil.


See number on graveeritud kerele
uksehinge lähedale.
Juurdepääsemiseks avage parempoolne
esiuks.
B.
Seerianumber esiklaasi alaosas.

See number on kirjutatud kleebisele, mis on
nähtav läbi esiklaasi.
C.
Te h a s e s i l t .


See number on kirjutatud isehävinevale
kleebisele, mis asub vasakpoolsel
keskmisel uksepostil.
Rehvirõhku tuleb kontrollida külmal
rehvil vähemalt kord kuus.
Madal rehvirõhk suurendab kütusekulu.

D.
Rehvide/vär vi andmed.


See silt on kleebitud vasakpoolsele
keskmisele uksepostile.
Kleebisel on kirjas järgmised andmed :


- rehvirõhk tühja ja koormatud sõiduki puhul,

- velgede ja rehvide mõõtmed,

- tootja poolt soovitatud rehvide kaubamärk,

- varuratta rehvirõhk,

- värvitooni kood.
