CITROEN C3 PICASSO 2014 Kasutusjuhend (in Estonian)

11
Praktiline informatsioon
159

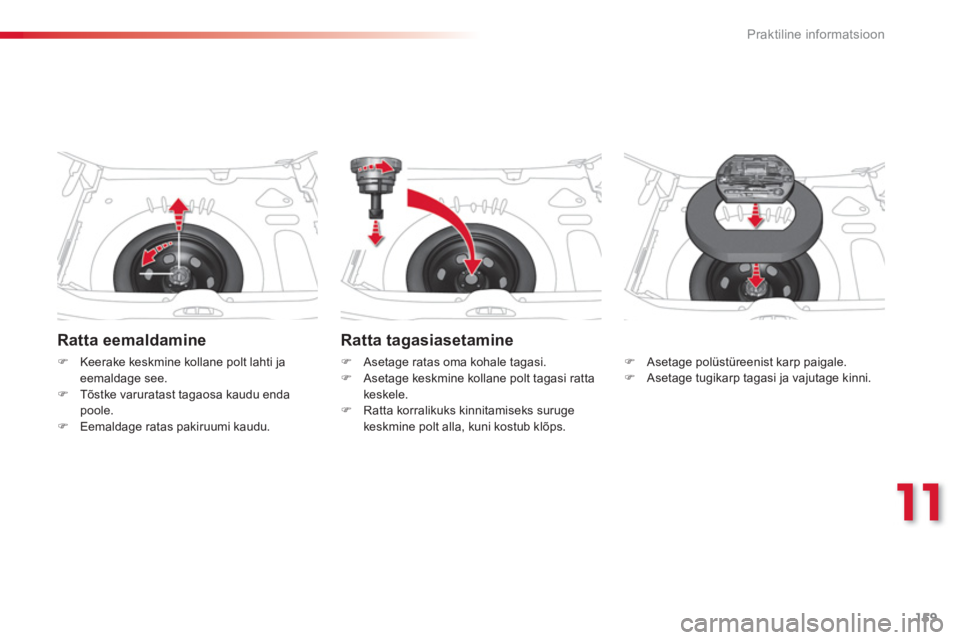

Ratta eemaldamine
)Keerake keskmine kollane polt lahti jaeemaldage see. )Tõstke varuratast tagaosa kaudu enda poole. )Eemaldage ratas pakiruumi kaudu.
Ratta tagasiasetamine
)
Asetage ratas oma kohale tagasi.)
Asetage keskmine kollane polt tagasi rattakeskele.)
Ratta korralikuks kinnitamiseks suruge keskmine polt alla, kuni kostub klõps.
)
Asetage polüstüreenist karp paigale.)
Asetage tugikarp tagasi ja vajutage kinni.

Praktiline informatsioon
160
Ratta eemaldamine

To i m i ngute nimekiri
)Eemaldage tööriista 3abil kroomitud poldikatted (ainult alumiiniumvelgedega). )Tur vapoldi vabastamiseks (kui see on
olemas) kinnitage vahetükk 4 rattavõtme 1külge.)Eemaldage teised poldid ainult rattavõtme 1abil.
Sõiduki parkimine
Parkige sõiduk nii, et see ei takistaksliiklust : parkimiskoha pind peabvõimaluse korral olema horisontaalne,stabiilne ja mittelibisev. Rakendage seisupidur, lülitage süüde välja ja valige esimene käik nii, et rattad blokeeruksid. Vajaduse korral asetage tungraud vahetatava ratta suhtes diagonaalseltpaikneva ratta alla. Kontrollige, kas kõik reisijad on sõidukist väljunud ja asuvad sõidukistohutus kauguses. Ärge kunagi minge tungraua abilülestõstetud ratta alla ; kasutagetõsteseadet.

11
Praktiline informatsioon
161
)Asetage tungraud 2 vastu põhjal asuvat esimest kohta Avõi tagumist kohta B,
olenevalt sellest, kumb vahetatavale rattale
l
ähemal asub.)Kergitage sõiduk tungraua 2abil üles,
kuni tungraua tald toetub täies ulatusesmaapinnale. Kontrollige, et tungraua talla
telg oleks koha A või B
suhtes püstloodis.
)
Tõstke sõidukit seni, kuni ratta ja maapinna
vahel on piisavalt ruumi varuratta
paigaldamiseks (ter ve rehviga).) Eemaldage poldid ja hoidke neid puhtas kohas.)
Eemaldage ratas.

Praktiline informatsioon
162

To i m i ngute nimekiri
)Asetage rummule.)Keerake poldid käsitsi kinni. )Keerake turvapolt (kui see on olemas) natuke rohkem kinni rattavõtme 1 ja
v
ahetüki 4 abil. )Keerake teised poldud ainult rattavõtme 1abil natuke rohkem kinni.

Ratta paigaldamine
Pärast ratta vahetamist
Purunenud rehviga ratta korralikuks paigutamiseks pakiruumi eemaldagekõigepealt pagasikate.Ruumisäästlikku varuratast kasutadesärge ületage kiirust 80 km/h. Laske varuratta poltide kinnitatus ja rehvirõhk CITROËN esinduses võikvalifitseeritud töökojas üle kontrollida.Laske katkine rehv ära parandada jaasetage see otsekohe oma kohaletagasi.

11
Praktiline informatsioon
163
) Keerake turvapolt (kui see on olemas)rattavõtme 1 ja vahetüki 4abil tugevalt kinni. )
Keerake teised poldid ainult mutrivõtme
1
abil tugevalt kinni. )
Asetage katted poltidele (ainult
alumiiniumvelgedega).) Asetage tööriistad tagasi karpi.
)Laske sõiduk alla. )Pange tungraud 2kokku ja eemaldage see.

Praktiline informatsioon
164










Lambipirni vahetamine
Meetod läbipõlenud lambipirni vahetamiseks uue vastu.
1.Suunatuled (H21W kollased).2.Lähituled (H7-55W).3. Kaugtuled (H1- 55W).4.Gabariittuled (W5W).5.Esimesed udutuled (PSX24W).6.LED päevatuled.


Esituled
Tuled on kaetud polükarbonaatklaasiga, mis on omakorda kaetud lakikihiga : )ärge puhastage tulesid kuivavõi abrasiivse lapiga ega puhastusvahendi või lahustiga,)kasutage käsna ja seebivett võineutraalse pH'ga puhastusvahendit,)väga määrdunud kohtade survepesu korral vältige veejoa pikemat suunamist tuledele janende ümbrusele, et vältida lakikihija tihendite kahjustamist. )ärge puutuge lambipirnisõrmedega, kasutage ebemeidmitte jätvat lappi.
Enne lambipirni vahetamist peab tuli olema kustutatud mõni minut varem (raske põletuse oht).Kohustuslik on kasutada vaid ultraviolettkiirgusele vastupidavaid lampe, et mitte kahjustada esituld.
Asendage läbipõlenud lambipirn alati sama numbri ja näitajatega pirniga.

11
Praktiline informatsioon
165


Suunatulede vahetamine



)
Eemaldage plastikkate.

)
Tõmmake lambipesa välja ja vahetage
lambipirn.
Tagasiasetamisel toimige vastupidises
järjekorras.







Lähitulede vahetamine



)
Eemaldage plastikkate, tõmmates ser vast.

)
Keerake lambipesa veerand pööret.

)
Eemaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kui suunatule (parema või vasaku)
märgutuli kiiresti vilgub, on lambipirn
läbi põlenud.
Tagasiasetamisel sulgege plastikust
kate hoolikalt, et tagada tule
veekindlust.
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.

Praktiline informatsioon
166
)Eemaldage plastikkate, tõmmates ser vast. )Võtke lambi ühendusjuhe lahti.)Tõmmake vedrud laiali, et lampi vabastada. )Eemaldage lambipirn ja asendage see uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

Gabariittulede vahetamine
)
Eemaldake plastikkate, tõmmates servast.)
Tõmmake lambipesast.)
Eemaldage lambipirn ja asendage seeuuega.
Tagasiasetamiseks toimige vastupidises järjekorras.

11
Praktiline informatsioon
167
Udutulede vahetamine
)Eemaldage esimese udutule kõr val oleva
võre kate.
Kui lambipirnide vahetamisel esinebraskusi, võite pöörduda CITROËNesindusse või kvalifitseeritud töökotta.

)
Eemaldage luugi kaudu esitule iluliist, seda enda poole tõmmates. )
Keerake mooduli kaks kinnituskruvi lahti ja
võtke moodul välja.) Võtke lambi ühendusjuhe lahti. )
Eemaldage lamp ja vahetage uue vastu
välja.
Ta
gasiasetamisel toimige vastupidises järjekorras.

Praktiline informatsioon
168
LED päevatulede vahetamine
Dioodtulede vahetamiseks pöörduge CITROËN esindusse või kvalifitseeritud töökotta.
Külgmiste dubleerivate
suunatulede vahetamine
Selle mooduli saate CITROËN esindusest või kvalifitseeritud töökojast.
Kui lambipirnide vahetamisel esinebraskusi, võite pöörduda CITROËNesindusse või kvalifitseeritud töökotta.

Eemaldamisel :


- vältige sõiduki värvi kahjustamist
kruvikeerajaga,

- juhe ja pistik ei tohi tiiva sisemusse
libiseda.
Tagasiasetamiseks toimige vastupidisesjärjekorras.
)
Lükake kruvikeeraja tule poolt sisse.)
Avage tuli kruvikeeraja abil ja eemaldage
tuli. ) Võtke lambi pistik lahti. )
Vahet age moodul välja.
